Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке

Монтаж: рекомендации и схемы, основные этапы монтажа дымохода

Монтаж дымохода разбивается на несколько этапов – это подготовительные работы, непосредственно монтаж, затем подключение, запуск и, при необходимости, отладка всей системы.

Общие требования

При объединении нескольких теплогенерирующих установок, для каждого из них создается свой дымоход. В исключительных случаях допускается врезка к общему дымоотводному колодцу, но при этом должна соблюдаться разница в высоте не менее одного метра.

Вначале проектируются и рассчитываются параметры дымохода, которые базируются на рекомендациях производителей газовых котлов.

При подведении расчетного результата внутреннее сечение трубы не может быть меньше диаметра выходного патрубка котла. А согласно проверке по НПБ-98 (нормам пожарной безопасности), начальная скорость естественного газового потока должна составлять 6-10 м/сек. И к тому же сечение такого канала должно соответствовать общей производительности агрегата (8 см2 на 1 кВт мощности).

Этапы установки

Дымоходы для газовых котлов монтируются снаружи (приставная система) и внутри здания. Наиболее простой является монтаж наружной трубы.

Монтаж внешнего дымохода Источник astroyresurs.ru

Установка дымохода у настенного котла делается следующим образом:

1. Вырезается в стене отверстие. Затем вводится в него отрезок трубы.
2. Собирается вертикальный стояк.
3. Уплотняются соединения огнеупорной смесью.
4. Фиксируются настенными кронштейнами.
5. Сверху закрепляется предохраняющий от осадков зонт.
6. Наносится антикоррозийное покрытие, если труба из металла.

Грамотный монтаж дымохода гарантирует его непроницаемость, хорошую тягу, не дает скапливаться саже. Выполненная специалистами установка значительно сократит расходы на уход за этой системой.

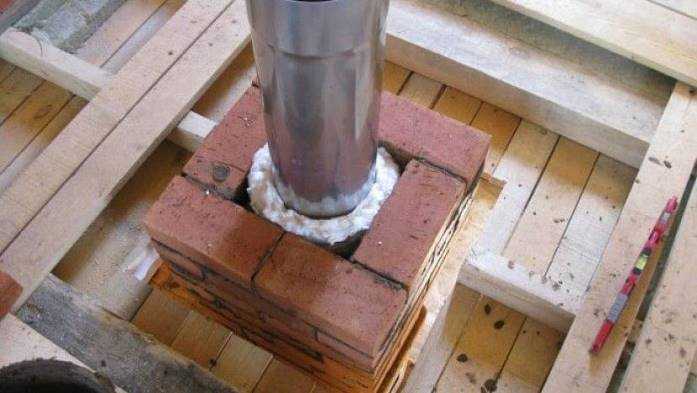

В случае обустройства проема под трубу в крыше дома, применяются специальные короба с фартуками. При этом на конструкцию в целом влияют такие факторы как:

• Материал, из которого изготовлена труба.
• Наружное оформление дымохода.
• Вид покрытия кровли.

Основным фактором, влияющим на выбор конструкции, является температура газа, который проходит по трубе. При этом по нормативам расстояние между трубой дымохода и горючими материалами должно быть не меньше 150 мм. Наиболее совершенной считается система сборки сегментами, где все элементы собираются методом холодного формирования.

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

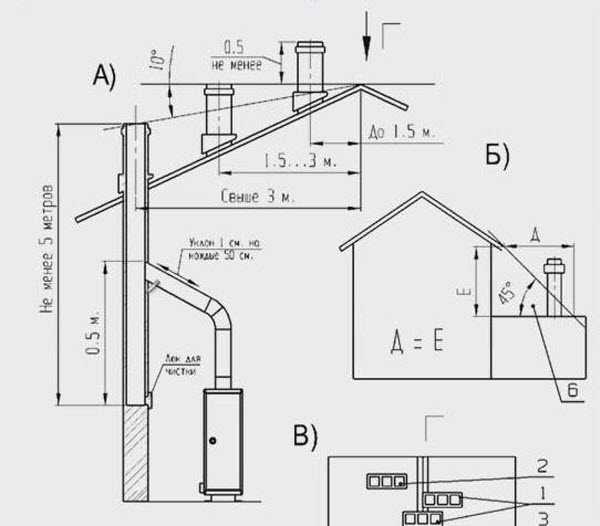

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

• при установке на плоской крыше расстояние не должно быть меньше 500 мм;
• в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
• если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

• направление с поворотом в 90 или 45 градусов;
• вертикальное направление;
• горизонтальное направление;
• направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

• расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
• расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
• разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
• расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

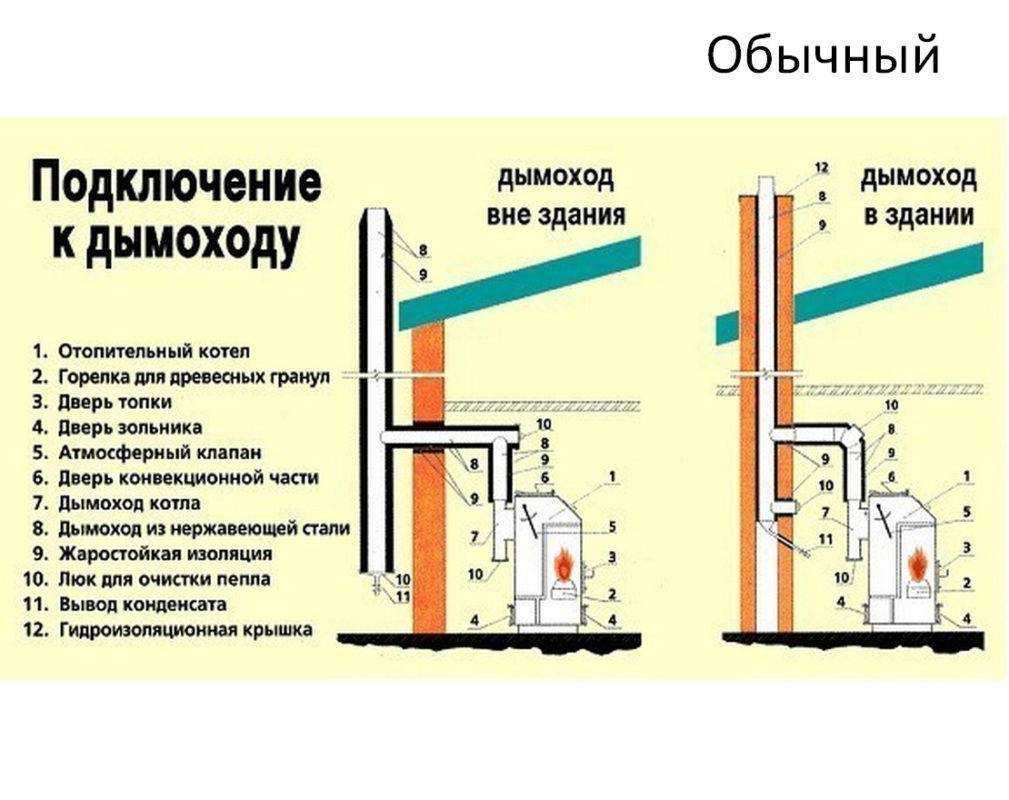

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

• возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
• расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
• высота идеального дымохода имеет высоту не меньше 5 метров.

Требования к дымоходам для газовых котлов

Проектирование, сборка, монтаж и другие мероприятия, направленные на устройство дымового канала, регламентируются нормативными документами, в которых чётко и ясно прописаны основные требования к этим конструкциям.

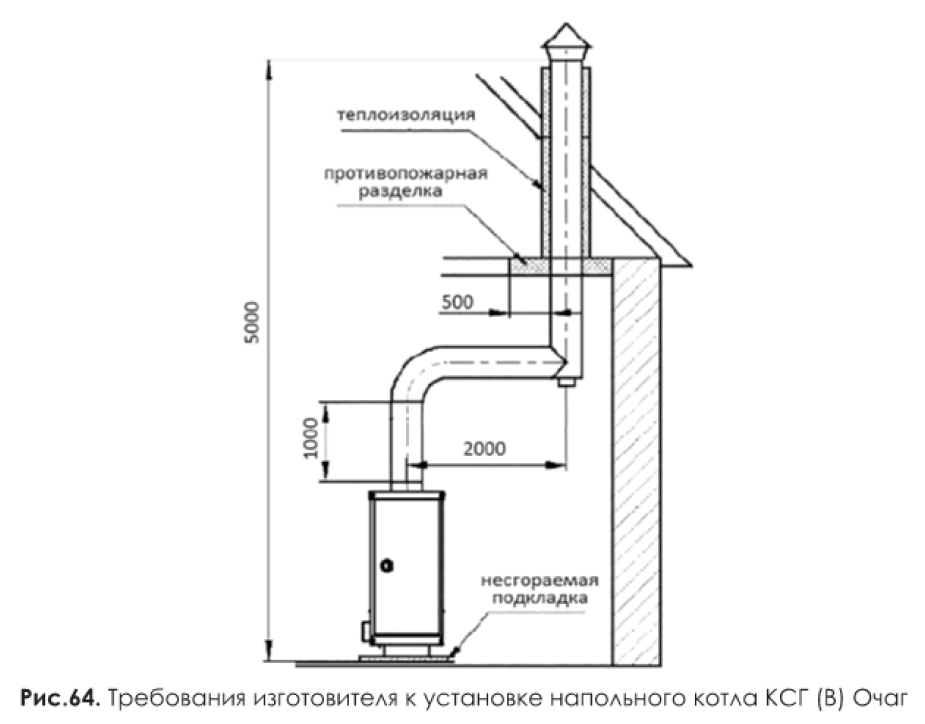

Для напольных и настенных газовых котлов чаще всего монтируют стальной дымоход

На основе этих документов к дымоотводящим конструкциям, которые будут использоваться совместно с отопительными котлами, предъявляются следующие требования:

• сечение дымовой трубы — не может быть меньше, чем выходной патрубок газового котла. Например, если патрубок имеет сечение Ø150 мм, то минимальный диаметр дымовой трубы также должен быть не менее 150 мм. На всей протяжённости дымохода труба не должна иметь зауженных участков и искривлений;
• расположение дымового канала — дымовая труба должна идти строго вверх. При необходимости возможен уклон в 30о. При этом длина отводов может быть не более 100 см, а их максимальное количество — не более 3. Если требуется поворот трубы, то радиус закругления должен быть больше или равен диаметру используемой трубы;
• высота дымохода над коньком — не менее 0,5 м в случаях, когда труба располагается на расстоянии до 1,5 м от конька кровли. Если это расстояние составляет от 1,5 до 3 м, то допускается устройство трубы вровень с уровнем конька. В остальных случаях проводится условная линия от уровня конька под углом в 10о. Оголовок трубы должна «касаться» этой линии. Расстояние от свеса кровли до дымовой трубы — не менее 1,5 м; Надкровельная часть дымохода должна иметь определённую высоту в зависимости от расстояния до конька
• материалы — для изготовления дымохода используются только негорючие газонепроницаемые материалы. При наращивании конструкции верхняя часть трубы должна надеваться на нижнее звено. При этом место контакта необходимо обрабатывать негорючим герметиком;
• устройство — минимальное расстояние от дымовой трубы до объектов и поверхностей, выполненных из воспламеняющихся материалов, должно составлять не менее 25 см. В остальных случаях — не менее 5 см. При проходе дымохода через перекрытия и кровлю не должно быть прямого контакта дымовой трубы с этими конструкциями. Внизу дымохода обязательно монтируется модуль ревизии с капельником.

Приведённые выше требования являются общими и должны выполняться во всех случаях без исключения. Выполняя монтаж дымохода, следует помнить, что даже небольшие отклонения от значений, предъявляемых нормативными документами, могут вызвать снижение срока службы дымовой трубы, а в некоторых случаях привести и к более серьёзным последствиям.

Виды дымоходов

Рассмотрим актуальные в настоящее время способы выполнения дымоходов и вытяжки для газового котла в частном доме.

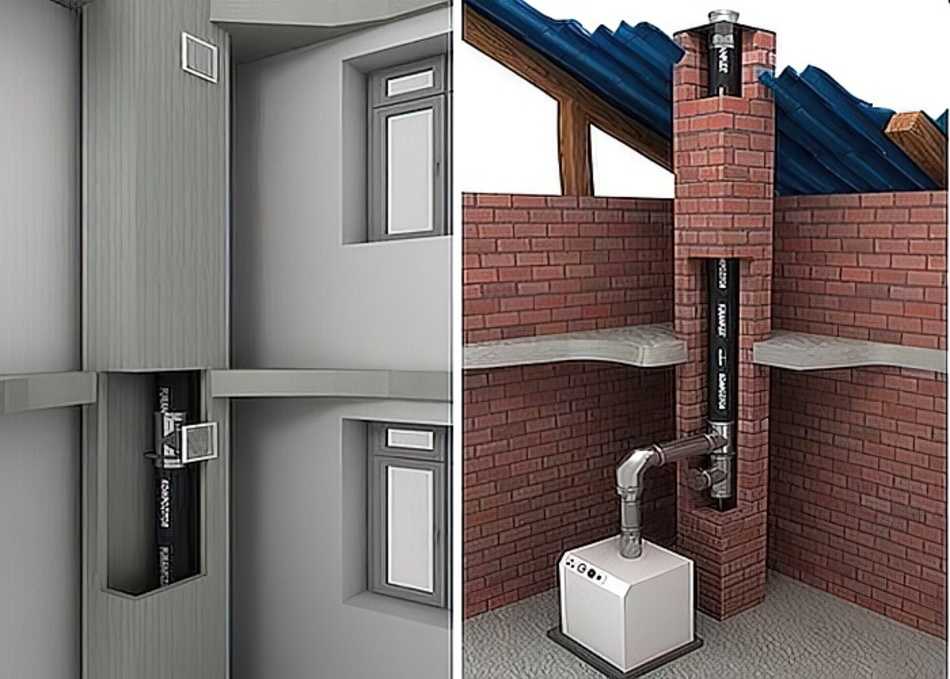

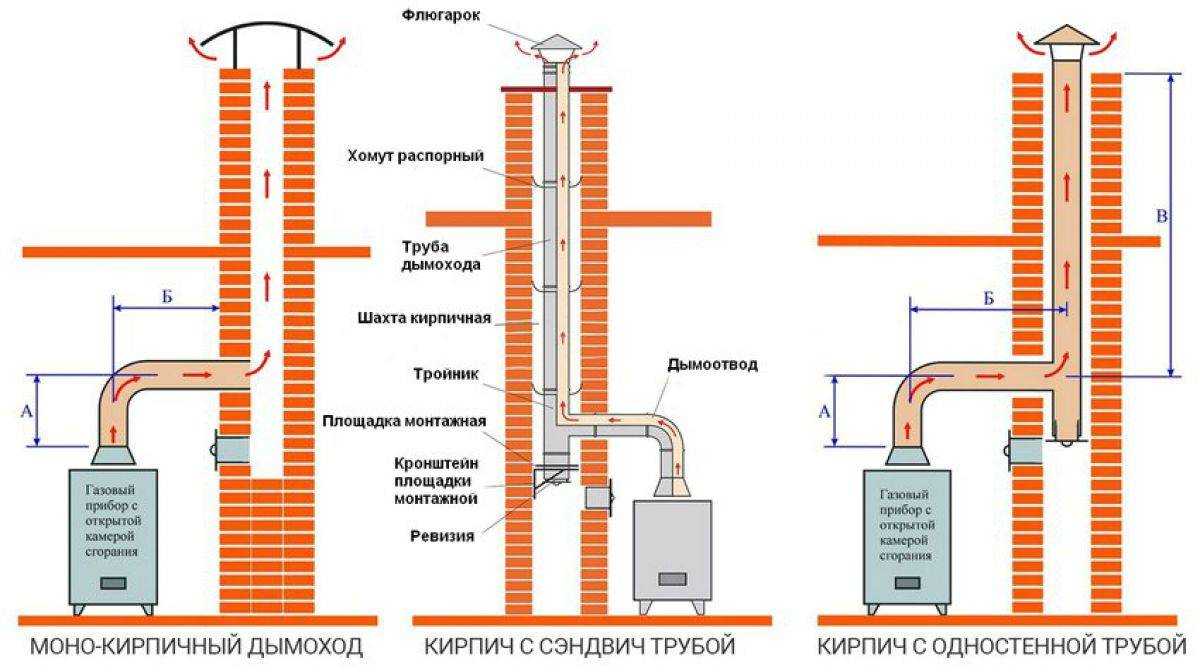

Кирпичный

Кирпичный вариант дымоотвода для газового котла сегодня встречается все меньше. Если такой встречается, то скорее всего он уже был смонтирован и хозяин решил сэкономить и использовал уже готовый.

Такой вариант обладает многими отрицательными сторонами:

• конструкция очень тяжёлая и массивная;
• обладает слабой тягой;
• на поверхности скапливается много конденсата, что приводит к уменьшению срока его службы;
• из-за не ровностей стенок канала при низких температурах возникает эффект обратной тяги.

Исправить многие проблемы может металлическая труба из нержавейки. Ее необходимо вставить внутрь. Кирпичная кладка станет хорошей защитой, и дымоход прослужит долго.

Оцинкованная труба

Самый популярный вид конструкции из данного материала. Производителями представлен большой ассортимент этих дымоотводящих конструкций. Отмечается их отличное сопротивление от различных механических повреждений и агрессивных сред.

Конструкция довольно проста при монтаже, представляет собой так называемый «сэндвич», так как состоит из сборных элементов (труб) двух различных диаметров, они при монтаже просто монтируются одна в другую. Зазоры между элементами заделываются базальтовой ватой.

Хозяину дома только потребуется приобрести все составляющие согласно проекта дымохода. Можно самостоятельно разработать небольшой эскиз дымоотвода и отправляться для комплектации всей конструкции.

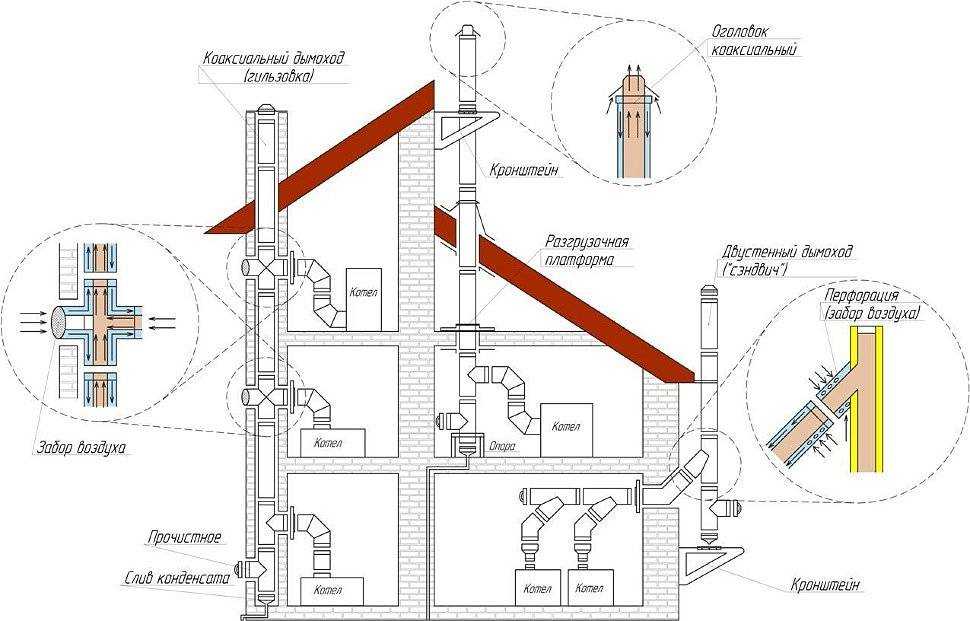

Коаксиальный дымоход

Самая прогрессивная конструкция для устройства дымохода загородного дома. Для такого дымоотвода требуется монтаж коаксиальных котлов, так как сгорание происходит по закрытому типу. Забор воздуха такого котла выполняется с улицы, а не из внутреннего помещения дома.

Сам дымоход состоит из двух труб, которые расположены одна в другой. Забор воздуха происходит через внешнюю трубу, а продукты сгорания выводятся через трубу меньшего диаметра.

Большим плюсом считается простота монтажа. Просто через стену устраивается выход коаксиального дымохода.

Эту конструкцию даже с натяжкой можно назвать дымоходом, так как этот вариант не требует приобретения и долгого монтажа всех составляющих элементов первых двух вариантов.

К минусу можно отнести только то, что монтаж можно выполнить только в частных домах. Коаксиальные котлы для монтажа в многоквартирных домах возможны не во всех регионах, перед работой требуется консультация в газовой службе региона строительства.

Керамический

Такие дымоходы обладают большим сроком службы – до 30 лет.

Также у такого варианта есть свои недостатки:

• большой вес;
• для эффективной работы монтаж должен быть выполнен строго вертикально.

В качестве вытяжки для газового котла в частном доме может служить вентиляционная система. Также можно выполнить монтаж трубы из металла или асбеста.

Нержавеющая сталь

Производители дымоходов из стали предлагают сегодня два варианта обустройства дымоотводов:

• Одностенная труба.
• Сэндвич.

Попробуем разобраться, какой выбрать вариант. Здесь разница в цене очень большая. Стоит ли переплачивать?

Начнем с работы современных газовых котлов. Известно, что КПД их высокое, а значит температура отработанных газов выходящих из котла не высокая. В результате конденсат будет образовываться всегда. Избавиться от конденсата или уменьшить его количество можно, если дымоотвод будет хорошо утеплен.

Тогда очевиден вывод, что сэндвич трубы подойдут лучше. Стенки такой трубы двойные, а между ними находится слой утеплителя. Но и с таким вариантом образуется конденсат, если зимой температура на улице достаточно низкая, а монтаж выполнен снаружи дома. Поэтому утеплять дымоход все же придется.

Поэтому выбор варианта можно сделать в зависимости от региона проживания. Если все равно придется утеплять дымоотвод, то перед покупкой определите затраты для нескольких вариантов.

Если решили утеплять сэндвич, то уменьшить стоимость дымохода можно купив трубу, у которой внешняя стенка оцинкованная сталь.

В каких помещениях разрешается установка

Место установки газового котла в доме нельзя выбирать самостоятельно. Оно утверждается в ходе согласования проекта на систему отопления вместе с типом котла, схемой прокладки коммуникаций и расположением точки ввода газовой трубы в помещение. Разрешение на подключения котла можно получить не для всех типов помещений. Рассмотрим основные варианты более подробно.

Санузел

Самое спорное место для газового котла – это ванная комната. Многие владельцы квартир и домов хотят разместить теплоагрегат именно там в силу недостатка площади в других помещениях. Однако газовщики практически всегда отвечают на подобные запросы отказом. Попробуем разобраться, почему:

• В СНИП 2-04-87 содержится явный запрет на установку котла в ванной. Однако этот раздел в 2002 году признан устаревшим и заменен на СНИП 42-01-2002, в котором такой нормы уже нет. Однако газовщики используют эту неопределенность и ссылаются на более ранние требования;
• Одно из требований к помещению котельной является наличие окна, выходящего на улицу. В большинстве ванных комнат его нет, поэтому они не проходят именно по этому параметру. Однако теоретически и этот недостаток можно обойти;
• То же самое касается и ширины двери – она должна быть не менее 80 см;
• Еще одним ограничением, которое может помешать согласованию установки в ванной комнате, является наличие повышенной влажности и сырости. Действительно, электроника, которой буквально напичкан современный газовый котел, теоретически может выйти из строя. Но, с другой стороны, корпус любого котла абсолютно герметичен, а управляющие платы часто специально обрабатываются специальными защитными пленками с целью предохранить их от влаги. Так что это тоже не стопроцентный повод отказать в установке, тем более что явных ограничений по влажности нет ни в одном из регулирующих документов.

Для обеспечения работы большинства газовых котлов требуется электричество

Тем не менее, практика показывает, что разрешение на установку котлов в ванной получить не удается практически никому. Единственный возможный вариант – если вы меняете старую газовую колонку и проводите это, как реконструкцию отопления в доме.

Жилые помещения

Здесь все гораздо проще. СНИП 2.04.08-87 однозначно разрешает установку котлов и водонагревателей только в кухнях и нежилых помещениях, отвечающих определенным требованиям. Эти требования мы приведем немного позже, а пока просто отметим, что поставить газовый котел, например, в спальне или гостиной не удастся – газовщики такой проект никогда не утвердят.

Другие помещения

В подавляющем большинстве случаев для устройства системы отопления в доме или в квартире требуется установка газового котла мощностью до 60 кВт. Такой котел можно ставить на кухне или в любом другом месте – требование к помещению только одно – оно должно быть нежилым и непроходным.

После установки обязательно производятся замеры по герметичности соединений

Для котлов большей мощности выдвигаются более серьезные ограничения:

• До 150 кВт – отдельное помещение на этаже, в том числе, на цокольном;
• До 300 кВт – отдельное помещение на первом, цокольном или подвальном этаже, а также в пристройке к дому.

В следующей таблице приведены конструктивные требования для установки котлов различной мощности.

Мощность	Высота потолков, не менее, м	Объем помещения,не менее, м3	Объем вытяжки	Площадь остекления
до 60 кВт	2,5	15+0,2/1 кВт	Трехкратный воздухообмен в час	Окно с форточкой
до 150 кВт	2,5	Исходя из условий удобства обслуживания оборудования, но не менее 15 м3	0,03 м2 на 1 м3
до 300 кВт	2,5	Исходя из условий удобства обслуживания оборудования	0,03 м2 на 1 м3

В частном доме отлично подойдет металлический лист, проложенный по слою асбеста.

Многофункциональное изделие: дымоход из нержавеющей стали

Какое бы топливо ни закладывали в отопительное оборудование, для выведения продуктов сгорания нужен хороший дымоход. Практичным вариантом канала, через который печь избавляется от дыма, считают трубу из нержавеющей стали.

Достоинства дымовой трубы из нержавейки

Дымоходы из нержавеющей стали получили одобрение владельцев печей благодаря таким преимуществам, как:

• длительная эксплуатация,
• безукоризненная прочность стенок,
• простота монтажа,
• безопасность и увеличенная прочность,
• приемлемая цена.

Дымовая труба из нержавеющей стали гораздо крепче своего кирпичного аналога. Если на металлической поверхности никак не отражаются резкие перепады температуры, то кирпич к ним особенно чувствителен и может раскрошиться.

Дымоход из нержавеющей стали обладает массой преимуществ, главным из которых является прочный корпус

Больше всего впечатляет стойкость дымохода из нержавеющей стали к сырости. Труба из этого металла остаётся невосприимчивой к коррозии независимо от степени влажности воздуха в помещении.

Дымоход из нержавеющей стали представляет собой конструкцию из отдельных модулей, отчего его без проблем можно ремонтировать путём замены испорченной детали на новую. Монтаж этого дымового канала выполняют, используя специальные отводы. С ними инженерные системы и сооружения архитектуры перестают быть преградами для установки трубы на отопительное оборудование.

Тройники и колена из нержавеющей стали упрощают работу по сборке дымового канала

Монтируя дымовой канал из нержавеющей стали, можно без особых хлопот направить его в какую угодно сторону. Эта операция не потребует перестановки печи или камина.

Дымоход из нержавеющей стали можно собирать из горизонтальных, вертикальных и криволинейных элементов

Круглая форма трубы из нержавеющей стали препятствует загрязнению внутренних стенок продуктами сгорания топлива. Отсюда следует, что дымоход из этого металла не требует частой прочистки.

Описание дымохода из нержавеющей стали

Дымовой канал из нержавеющего металла может быть укомплектован по-разному, поэтому целесообразно рассмотреть все виды обсуждаемой конструкции.

Виды труб из нержавейки

Чтобы оборудовать печь дымоходом из нержавеющего металла, потребуется делать выбор между тремя вариантами:

однослойное стальное изделие,

Самый простой дымоход состоит из нескольких одностенных труб

Гофрированная труба из нержавеющей стали имеет спиралевидные гибкие стенки

Сэндвич-труба из нержавеющей стали состоит из двух труб разного диаметра, между которыми помещается утеплитель

Толщина однослойных дымовых труб может составлять от 0,6 до 2 мм. Покупка изделия не ударит по карману, но надо иметь в виду, что применение таких изделий допустимо не во всех случаях.

От приобретения однослойной трубы из нержавейки придётся отказаться, если здание с печью не изолировано от холодного воздуха. Из-за различия температур внутри и вне помещения будет наблюдаться перерасход энергоносителя. А образование большого количества конденсата может значительно сократить срок службы оборудования.

Дымоход из однослойной нержавеющей стали требует тщательного утепления дома

О двухконтурной трубе из нержавеющей стали говорят как о самой надёжной конструкции. Сэндвич-система способна хорошо функционировать, будучи смонтированной как внутри дома, так и за его пределами. Это заслуга промежуточного слоя изделия — негорючего материала, удерживающего тепло. Им может быть обычная минеральная вата.

Сэндвич-труба отлично удерживает тепло и поэтому может быть смонтирована снаружи дома

Гофрированная нержавеющая труба

На гофрированную трубу рассчитывают, если нужно создать дымовой канал с криволинейными переходами. Изделие, сделанное из гофрированной нержавеющей стали, без проблем работает, даже нагреваясь до 900 градусов. Оно хорошо выводит газы, образующиеся в результате сжигания топлива, и поэтому пользуется большим спросом.

Гофрированную трубу берут, зная, что обычное стальное изделие не сможет обеспечить необходимый изгиб канала

Труба из нержавеющего металла с гофрированием активно применяется при установке отопительного оборудования, в том числе газовых котлов.

Гибкость гофры предоставляет уникальную возможность монтировать трубу в помещении с балками. Препятствием для проведения этого изделия через крышу не станут даже уклоны потолочных перекрытий.

Гофрированная труба из нержавеющей стали изгибается как угодно и поэтому становится незаменимой в целом ряде случаеы

Многофункциональное изделие: дымоход из нержавеющей стали Дымоходы из нержавеющей стали. Достоинства, виды и характеристики стального дымохода. Инструкция по монтажу своими руками.

Виды систем дымоотвода: какой дымоход выбрать

Установка системы утилизации продуктов горения на газовый котел способствует эффективному функционированию оборудования и всей системы отопления, безопасному и комфортному обогреву, а также безотказной работе котла. Перед тем как купить дымоход для газового котла, нелишне будет получить консультацию специалиста о существующих вариантах дымоотводов и целесообразности их применения.

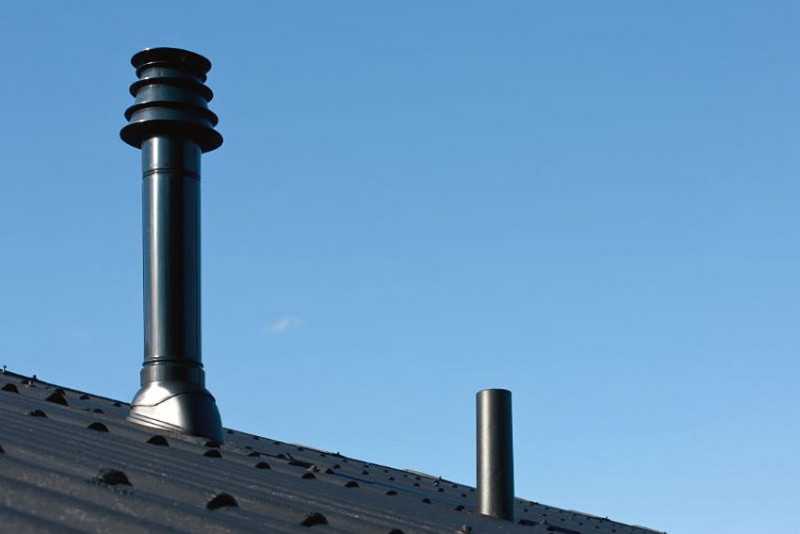

Дымоход из стальных труб на крыше частного дома

Виды дымовых каналов к газовым котлам:

кирпичный дымоход — его сооружение планируется еще на стадии строительства дома и под него устраивается фундамент. Обязательным условием является гладкая поверхность внутренних стен дымоотвода. Следует заметить, что сооружение должно обладать устойчивостью к действию кислоты, которая образуется вследствие конденсации пара. В противном случае будет происходить быстрое разрушение кирпичной трубы для дымохода. Применяют в комплексе с керамическими или стальными вкладышами. Кирпичные дымоходы для газовых котлов отличаются сложным устройством, длительностью возведения и затратной стоимостью. По техническим показателям они во многом уступают появившимся современным дымоотводным системам;

• конструкция из нержавеющей трубы — такой вариант дымохода обладает высокой стойкостью к действию химической среды и механическим повреждениям. Система выполняется в виде сэндвич-конструкции: когда во внешнюю трубу вставляется труба с меньшим диаметром. В свободное пространство между ними укладывается огнестойкий материал — базальтовая вата. Изготовителями предлагается широкий выбор моделей дымоходов;
• коаксиальный дымоход — конструкция собрана по принципу «труба в трубе»: по одной трубе забирается воздух для горения, по другой — выводятся продукты сгорания. Такая система обладает высокими техническими характеристиками, способствующими повышению безопасности всего газового оборудования и увеличению его эффективности. А благодаря тому, что цикл горения происходит вне помещения, котел с коаксиальным дымоходом является экологичным оборудованием;
• дымоход из керамических труб — представляет собой керамические блоки с теплоизоляцией, установленные в бетонном каркасе. Такая системы дымоотвода устойчива к колебаниям температуры, водонепроницаема, пожаробезопасна и имеет высокую механическую прочность. Основное требование при монтаже — качественная стыковка керамических модулей.

Дымоходы из кирпича используются в комплексе с керамическими или стальными вкладышами

Какую трубу для дымохода лучше использовать — каждый решает исходя из своей конкретной ситуации. Главное, выделить слабые и сильные стороны любого варианта. Независимо от того, какому типу дымохода вы отдадите предпочтение, его проектирование и монтаж должны соответствовать СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование». Изучив эти нормативы, можно узнать как правильно установить дымоход на газовый котел.
