Гофрированная труба для прокладки кабелей и проводов

Почему так популярны трубы металлические гофрированные для электропроводки

Основным предназначением металлической гофры для проводки является защита проводов от разных повреждений. В жилых помещениях металлогофра используется для кабелей, которые проводятся по сгораемым поверхностям. Это различные электрические проводки над подвесными конструкциями, в хозяйственных строениях и постройках из дерева.

Прокладка гофроизделий

Дополнительная защита важна при контакте кабеля с магистралями трубопроводов

Это важно при пересечении с отопительными магистралями и газопроводом. Укладка электропроводки внутри металлического корпуса делается в несколько шагов:

• провода затягиваются внутрь защищающей магистрали;
• установка конструкции на поверхностях и подвод проводов в щитовые короба;
• подсоединение кабелей.

Варианты гофры

Защитная магистраль прокладывается по разнообразным поверхностям при помощи клипс. Крепить нужно через расстояния, чтобы исключить провисание

Уделите внимание монтажу кабелей и проводов внутрь электроприборов. В гофре не должен собираться конденсат

При вводе в конструкции электрощитов применяются разнообразные муфты. Для соединения элементов применяются фитинги.

Применение металлических магистралей в промышленных целях

Металлическая отличается от аналогичных вариантов повышенной прочностью. Также представлены следующие варианты:

• пластиковая гофра имеет отличные технические характеристики;
• уличный вариант используется для проводки снаружи, она устойчива к агрессивным проявлениям окружающей среды;
• для сохранения проводов в автомобилях применяется автомобильная труба;
• изделие для протяжки кабеля в земле обладает износоустойчивостью и может эксплуатироваться очень долго;
• к современным вариантам относится ПВХ конструкции;
• термостойкий вариант имеет повышенный уровень прочности и не подвержен термическому воздействию.

Прокладка кабеля в гараже

В каких случаях используется гофра. Плюсы и минусы

Монтаж кабельной линии в траншею с использованием гофры – распространенный метод при устройстве линии, ведущей от ЛЭП к жилищу. Такой способ считается надежным и эстетичным.

По ГОСТу

Согласно ГОСТам и другим нормативные актам нет четких требований относительно применения гофрированной продукции. Однако можно учесть косвенные указания, в т.ч.:

• табл. 2.1.3 ПУЭ (рекомендовано укладывать провода в трубы из негорючих либо максимально устойчивых к воспламенению материалов);
• п. 7.1.37 ПУЭ (согласно пункту, электропроводка должна быть заменяемой, что сделать без использования гофры сложно и практически невозможно);
• п. 3.58 СНиП 3.05.06-85 (предписывает обеспечить защиту линий от различных повреждений).

Плюсы и минусы использования гофротрубы при подземных работах

Если сравнивать гофрированную продукцию с трубами, произведенными из асбестоцемента, стали либо керамики, в зависимости от их назначения можно выделить следующие преимущества:

• относительно низкую стоимость;
• устойчивость к возникновению ржавчины, позволяющую использовать изделия в условиях повышенной влажности и атмосферного воздействия;
• диэлектрическую прочность (2000 В при сопротивлении 100 Ом), дающую возможность не проводить заземление защитной оболочки);
• небольшой вес и удобную упаковку, что упрощает укладку и транспортировку;
• длительный срок эксплуатации (до 50 лет) без потери качественных характеристик;
• хорошую гибкость (при изгибах линии необязательно использовать отводы);
• простой монтаж (концы труб малого и среднего сечений не надо паять, поэтому применение сложного оборудования не требуется);
• кольцевую жесткость (гофра не прогибается под весом почвы).

Из недостатков продукции выделяют горючесть пластика, однако, благодаря специальным добавкам в составе, гофротрубы могут быть произведены из самозатухающих материалов.

Интересно знать: Труба гибкая гофрированная из самозатухающего ПВХ пластиката

Монтаж гофрированной трубы

Для частного дома гофрированная труба используются как защита кабелей и проводов, идущих по воздушной ЛЭП к дому. Тем не менее, встречаются вариант с цветной гофрой, вполне подходящей для монтажа проводки в помещении.

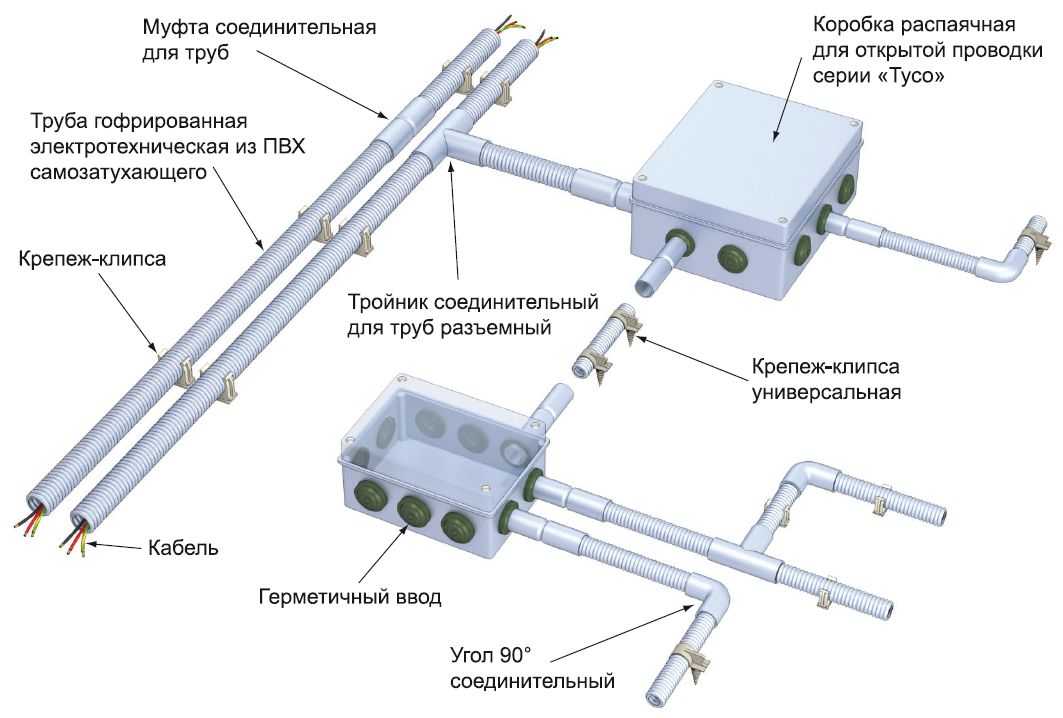

Схема прокладки проводки в гофрированной трубе

Началом монтажа гофры считается составление схемы-чертежа. Помните, перекрещивать трубы друг с другом нельзя. Во-первых это не эстетично, во-вторых противоречит требованиям безопасности. Поэтому, сперва тщательно начертите схему всей разводки труб будущей проводки, исключив пересечения друг с другом. После того как составлен чертеж, приступаем к закупке всего материала и аксессуаров, нужное количество гофрированной трубы. Начинаем делать  разметку.

Определения диаметр гофрированной трубы нужно правильно, для этого берем все количество проводов, которые нужно будет провести внутри трубы и проверить на куске трубы, чтобы они все влезли. Пустота должна быть как минимум на половину внутреннего объема гофротрубы, в противном случае протяжка проводов будет затруднительна или вообще невозможна.

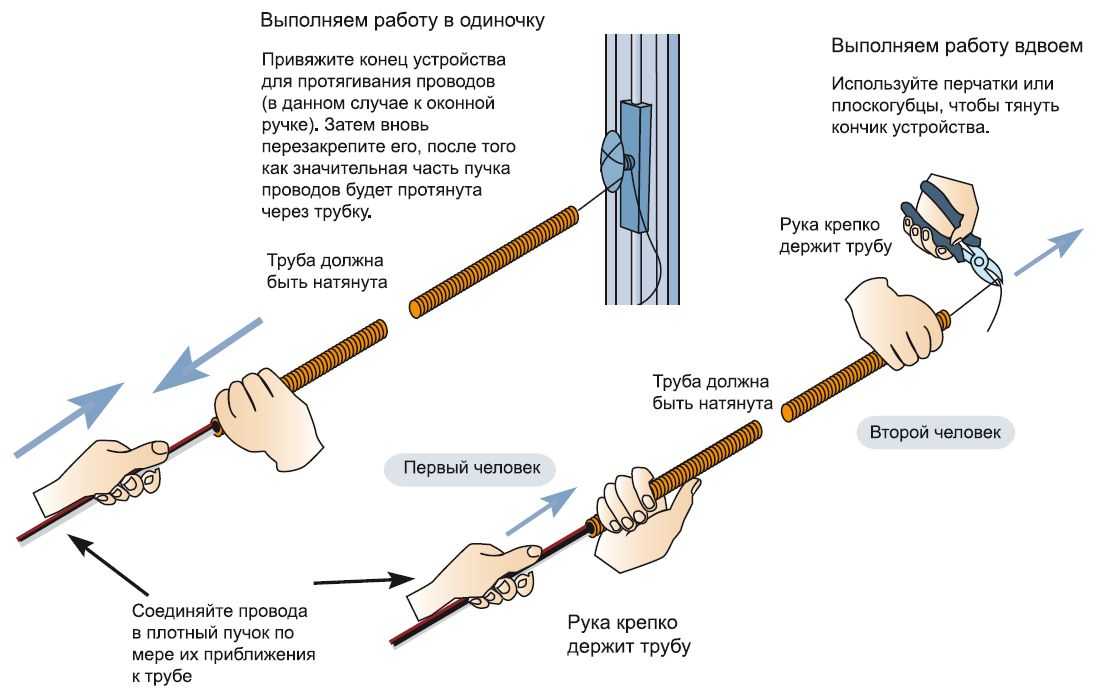

Как продеть проводку в гофрированную трубу

Гофры бывают с зондом и без него. Если будут маленькие участки можно применить гофру без зонда. Если длина провода, который нужно  продеть в гофру, очень длинная, то гофру нужно с проволокой-зондом.

Как же происходит протяжка провода

Конец кабеля привязываем к концу проволоки-зонда, крепко обхватываете рукой трубу. За другой конец проволоки провод протягивается сквозь гофру. Несколько кабелей нужно привязывать одновременно, при этом трубу для протяжки нужно выпрямить. Делается разметка и отмечаются точки, для сверления отверстий под крепеж гофры. Часто в открытом способе укладки гофрированной трубы используются клипсы пластиковые, которые закрепляются к потолку и стенам с помощью дюбель-гвоздей, шурупов.

При диаметре гофротрубы в 16 мм крепеж располагают на расстоянии в 30–40 см. Гофра диаметром 32, 40 мм требует расположение клипс с расстоянием в 20–30 см друг от друга. Затем сверлите все отверстия, в них засовывается пластиковый дюбель и вкручиваются шурупы, которые прижимают клипсы. Далее гофра с проводами вставляется в клипсу. Для отсоединения гофры, достаточно просто потянуть трубу на себя.

Существуют варианты крепления при помощи металлической скобы и cтягивающего хомута. Если внешний вид трубы не имеет значения можно воспользоваться стягивающим хомутом, так же этот вариант удобен если монтаж нужно произвести быстро. Одним хомутом, крепящимся дюбель-гвоздем, шурупом, возможно соединение нескольких гофр, затягивающихся хомутом.

Металлорукав в жилых комнатах не применяется, располагаются только в технических помещениях. Металлорукав в основном используется при прокладке информационных кабелей (интернет, тв-кабеля). таким образом металлорукав выполняет функцию экрана внешнего электромагнитного излучения, труба обязательно заземлена.

Трубы ПВХ монтируются точно так же, как и гофрированные. Они используются в подсобных и нежилых помещениях, где проводке требуется дополнительная механическая защита. Клипсы или другой вид крепления можно располагать реже, чем в случае с гофрированной трубой, поскольку трубы ПВХ хорошо держат размер и не прогибаются.

Для чего вообще нужен гофрорукав?

Монтаж электропроводки – дело ответственное и не терпящее ошибок. От его качества напрямую зависит безопасность пребывания в электрифицированных помещениях.

Блага цивилизации в виде светящихся лампочек и многочисленной бытовой техники по определению не могут работать без подключения к электросети. А любой электрический кабель под напряжением является источником поражающего тока, опасного для человека.

Гофру для электрических проводов рекомендуется использовать везде (при скрытом и открытом способе монтажа, при укладке на улице и в помещениях). Если это невозможно по эстетическим соображениям, то ее стоит заменить декоративным кабель-каналом

Первой защитой от поражения электротоком является изоляционная оплетка самого кабеля. Независимо от материала исполнения, она надежно оберегает человека от протекающего по жилам тока.

Однако изоляция не долговечна. Это алюминий или медь провода способны прослужить 15–25 лет, а вот внешняя оплетка на них нередко повреждается уже через 3–4 года после ввода проводки в эксплуатацию.

Срок службы изоляции электропровода сильно снижается из-за:

• повышенной влажности (уличной либо комнатной);
• перегрева при повышенных нагрузках;
• ультрафиолета и других факторов.

В результате – пробой, замыкание, пожар и поражение током человека. Чтобы минимизировать риски, электрики и укладывают провода в жесткие кабель-каналы или гибкие гофрорукава. Он, с одной стороны, выполняет функцию дополнительного барьера между электротоком и человеком, а с другой – служит защитой кабелю.

При возникновении необходимости заменить старый провод в гофре он просто вытягивается из рукава, а на его место вставляется новый – и неважно, под отделкой либо в бетонной стяжке находится этот канал

Уложенный в гофру-трубу кабель получает защиту от:

• сдавливания и иных механических повреждений;
• ультрафиолета и осадков (при прокладке проводов на улице);
• воздействия влаги.

И последнее – пожаробезопасность

Это качество особенно важно, если прокладывают проводку в деревянном доме. Все гофрорукава для электрических кабелей выполнены из негорючих либо самозатухающих материалов. Это снижает вероятность воздействия открытого пламени на провод внутри гофры, а также предотвращает распространение огня при коротких замыканиях и возгораниях кабельной оплетки из пластика

Это снижает вероятность воздействия открытого пламени на провод внутри гофры, а также предотвращает распространение огня при коротких замыканиях и возгораниях кабельной оплетки из пластика.

Прокладка и крепеж проводки

Гипсокартонные листы могут устанавливаться на стены или потолок вместе с каркасом или без него. Из них могут создаваться даже перегородки в доме. Второй вариант в последнее время менее актуален. Однако, если выбран именно он, то следует заблаговременно подготовить специальные места, куда будет укладываться кабель. Придется штробить поверхность стен, а уже внутрь штроб прятать электропроводку.

Аналогичная ситуация с монтажом розеток, выключателей и щитков, только придется делать не штробы, а целые «ямки». Чтобы зафиксировать кабель на стене, воспользуйтесь специальными хомутами.

Каркасный метод монтажа ГКЛ выглядит иначе. Как и в рассмотренном выше варианте, вы можете прятать проводку внутри штроб, удерживая ее хомутами. Однако намного удобнее фиксировать кабель на металлическом каркасе, к которому крепится гипсокартон.

Крепление кабеля к металлическому каркасу пластиковыми стяжками

Каркас может иметь заранее проделанные отверстия под пластиковые стяжки. В случае их отсутствия они проделываются самостоятельно при помощи дрели. Такой вариант наиболее предпочтителен.

Что такое гофра и где она применяется

Электромонтажная гофра – это гофрированная труба для прокладки электрического кабеля с целью его защиты или защиты конструкций. Прокладку электрического кабеля в гофрированных трубках применяют в различных ситуациях при открытой или скрытой электропроводке.

Скрытая прокладка

Скрытая прокладка — это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:

Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления  или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.

Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими

Важно при таком монтаже использовать не распространяющие горение или металлические гофры

Подземная прокладка осуществляется при  производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).

Открытая прокладка

Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.

Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие (металлические) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.

Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).

Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.

Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.

Несколько советов

• При монтаже проводки следует по возможности избегать образования острых угловых соединений.
• Если длина проводки слишком большая, места стыков гофры нужно укреплять транзитными коробками.
• Металлические рукава для проводки перед заливкой бетоном фиксируют на металлокаркасе. Провода в этом случае протягивают после становления бетона.

Гофрозащиту можно уложить в штробы в стене и заштукатурить

В распределительном щитке гофру нужно прочно зафиксировать в отверстиях

Со временем материал может немного «подсесть» и стянуться, потому крепление в местах стыков очень важно

Крепление гофрозащиты в распределительном щите

Особенности гофры для подземной прокладки проводов

Для монтажа в траншеях применяют специальные кожухи, при изготовлении которых учитывают факторы, агрессивно влияющие на трубы:

• повышенную влажность;
• присутствие грызунов, различных микроорганизмов и насекомых, которые могут повредить коммуникации;
• механические нагрузки при движениях, вибрациях почвы;
• климатические условия, в т.ч. перепады температур;
• глубину промерзания грунта и пр.

Также на материал возможно воздействие химических реагентов, проникающие в почву в результате человеческой деятельности.

Цвет и характеристики защитной оболочки

Гофротруба для подземной прокладки часто поставляется в красном цвете. Это способствует лучшему зрительному восприятию изделия при раскапывании траншеи.

Подземная прокладка гофротруб

Продукция имеет двойные стенки:

• наружную, армированную сеткой из металла;
• внутреннюю (с гладкой поверхностью).

При изготовлении защитной оболочки применяют материалы со следующими свойствами:

• устойчивость к вибрационным процессам и ударным нагрузкам;
• пластичность;
• широкий диапазон рабочих температур (в среднем -25…+70°С).

Благодаря особенностям производства и качественным характеристикам гофрированная труба отличается прочностью в сочетании с гибкостью. Кроме того, упрощается протяжка линии.

Как выбрать гофру

Продукция поставляется в 2 вариантах: отрезками, длина которых достигает 12 м, либо бухтами по 20, 50 либо 100 м. Последний способ предпочтительнее, поскольку изделия на всей длине считаются бесшовными, что обеспечивает надежную герметичность. Дополнительно в комплекте присутствует специальный зонд, упрощающий протяжку провода. Поэтому для участков, протяженность которых составляет более 12 м, лучше выбирать продукцию в бухтах.

Гофрированные трубы, поставляемые отрезками

В зависимости от назначения, номинальный диаметр изделий составляет 16-250 мм. Наиболее распространенные показатели отображены в таблице. Просмотреть нужный диаметр (в мм) можно на пересечении выбранных значений сечения и количества жил.

Сечение (кв.мм	Количество жил
2	3	4	5
1,5	16	16	20
2,5	16	16	20
4	20	20	25
6	20	25	32

Защитные оболочки с одинаковым диаметром могут обладать различной толщиной стенок. Например, у моделей с поперечным сечением 75 мм она составит от 2,3 до 10,3 мм. При выборе подходящих изделий учитывают планируемую нагрузку, зависящую от разных факторов, в т.ч. глубины прокладки гофрированных труб, наличия либо отсутствия интенсивного движения над электрокоммуникациями.

Выход гофротрубы с траншеи

На прочность продукции одновременно влияют как диаметр, так и толщина стенок. Поэтому введена комплексная величина SDR, которая учитывают оба показателя. Чтобы ее вычислить, используют следующую формулу:

При большем значении SDR уменьшаются прочностные характеристики изделий, снижается их надежность.

На требования к комплексной величине влияют такие факторы, как:

глубина залегания;
присутствие асфальтированного покрытия;
возможные нагрузки на участок от транспортных средств, пешеходов;
важность и назначение линии.

Продукция классифицируется на категории в зависимости от максимально допустимого показателя давления:

Тип гофрированных труб	Максимальное давление (в Мпа)
Легкие (в обозначении имеется буква «Л»)	0,25
Среднелегкие (в маркировке есть литеры «СЛ»)	0,4
Средние (в названии присутствует «С»)	0,6
Тяжелые (в обозначении указывается буква «Т»)	1

При увеличении максимального показателя давления масса изделий становится больше

В производственном процессе гофротрубы подвергаются контролю качества. На поверхности (как внутренней, так и наружной) готовой продукции должны отсутствовать расслоения, задиры, трещины, вздутия и другие дефекты, исключены участки с различными оттенками изделий одной партии.

Нюансы выбора и монтажа гофроканалов

Пластиковые гофры для кабелей выпускаются в различной расцветке. Серые обычно сделаны из ПВХ, черные из полиэтилена, а синие из полипропилена.

Но строгих правил в плане цвета не существует. Каждый производитель добавляет краситель в полимер при изготовлении гофрированных труб по своему усмотрению.

Однако существует международный стандарт раскраски подобных изделий и проводов в них, который предусматривает выбор цвета в соответствии с предназначением кабельной трассы.

Белые провода и гофры рекомендовано использовать для компьютерных сетей, серые и черные для общего назначения, зеленые для телефонных линий, а красные – исключительно для внешней уличной укладки.

Следование этим рекомендациям сильно упрощает жизнь электрикам, когда они приходят производить ремонт в незнакомом месте. Так направление каждой линии понятно сразу.

Несколько типов кабелей с разным назначением в одном гофрорукаве прокладывать запрещается категорически, лучше для каждого провода использовать отдельную трубу

Монтаж гофр и электропроводки в них производится в пять этапов:

1. Гофрорукав и кабеля нарезается на отрезки нужной длины.
2. С помощью кабельного чулка, встроенной протяжки либо просто вставленной в трубу проволоки производится втягивание провода в гофру.
3. Рукава с кабелем внутри фиксируются в штробе, на полу или стене.
4. Проложенные и закрепленные гофры подсоединяются к вводным отверстиям на корпусах коробок, щитков и подрозетников либо просто вставляются в них, а провода выводятся наружу.
5. Дальше – обычный электромонтаж подключаемых к электросети устройств.

Чтобы упростить себе монтаж электропроводки, в продаже гофрорукав следует искать со специальным жгутом (протяжкой) внутри. Это обычная проволока, которую заранее протянули через гофрированную трубу на заводе.

Только при нарезке гофры надо быть внимательным, чтобы эта протяжка не ушла внутрь. Кабель на ней для протягивания в рукав крепится с помощью обычной изоленты.

С втягиванием кабеля в гофроканал можно справиться даже в одиночку, но вдвоем выполнять эту процедуру гораздо проще

Металлическую гофру обязательно нужно заземлить. И делать это стоит с обеих сторон рукава.

Внутренний диаметр гофрированной трубы выбирается путем удвоения суммарного сечения всех укладываемых в нее кабелей. Это необходимо как для упрощения монтажа, так и для предотвращения перегрева проводов внутри.

Гофра должна входить в корпус розетки, выключателя либо щитка заподлицо. Какие-либо “выглядывания” кабеля или разрывы между торцом трубы и корпусом установочного либо распределительного устройства недопустимы.

О защите проводки гофрорукавом в таком случае можно забыть. Подобный неправильный монтаж только отнимет время и деньги, толку от него будет ноль.

Монтаж электропроводки в гофре открытым способом

При монтаже открытой электропроводки согласно требованиям ПУЭ расстояние от гофрированной трубы до сгораемого основания должно составлять не менее десяти миллиметров. Понятно, что, например, в деревянном доме такое условие выполнить невозможно без применения специальных прокладок. Часто для таких целей используется пенофол, обладающий наиболее сбалансированным сочетанием цены и качества. Следует учитывать, что для соблюдения требований пожарной безопасности прокладка должна выступать на 10 мм во все стороны от границы пластикового гофра.

Согласно ПУЭ допускается монтаж открытой электропроводки в помещениях на высоте от двух метров над поверхностью. Использование гофры позволяет обойти это ограничение, так как они все обладают необходимой степенью прочности для защиты кабелей от повреждений проникающими предметами диаметром сверх 12.5 миллиметров (IP20). Ведь согласно тому же ПУЭ выполнение этого условия позволяет осуществлять монтаж открытой электропроводки в помещениях на любой высоте, но при этом стоит учитывать, что проводку такого типа нельзя использовать на крышах за исключением места ввода кабеля в здание.

Скрытая и открытая прокладка проводов в гофротрубе

Скрытая электропроводка в стенах имеет свои преимущества, например, с эстетической точки зрения. Кроме того, проводники лучше охлаждаются.

К недостаткам этого вида монтажа электролиний традиционно относят:

— высокую трудоемкость; — большое количество строймусора; — повышенную вероятность последующего повреждения проводов, например, перфоратором; — проблему с монтажом скрытых электролиний в постройках из дерева; — сложность или невозможность замены электропроводов.

Частично эти задачи решаются протяжкой кабеля в гофру с укладкой трубы в подготовленные штробы или монолитный бетон.

Открытую проводку в гофротрубе проще монтировать, делая отводы к светильникам, розеткам и выключателям. Гибкая гофра превосходно прокладывается даже по неровным стенам. Закрепление гофротрубы осуществляется спецклипсами или стяжками.

Правила монтажа кабеля в гофре в стенах и по потолку

При прокладке кабеля в гофре по стенным или потолочным поверхностям необходимо соблюдать несложные правила:

кабельные электролинии должны монтироваться в горизонтальной или вертикальной плоскости;
следует избегать взаимных пересечений электротрасс;
электропитание к выключателям обычно подводится сверху, а к розеткам — снизу;
клипсы для монтажа гофры закрепляются при помощи специальных анкеров, шурупов или дюбель-гвоздей;
расстояние между креплениями гофротрубы не должно превышать 40 см, иначе конструкция может провисать;
стыки гофрированных отрезков формируются соединительными муфтами;
межстеновой проход гофро-трассы производится через особую гильзу и может герметизироваться;
поворот электролинии, размещаемой в гофротрубе проводится на радиус, величина которого выше допустимого для соответствующей марки кабельного изделия

Важно помнить, что изгибы усложняют дальнейшую замену кабелей;
закрепление гофры за подвесным потолком необходимо производить только на бетонное основание.

Необходимость применения гофры металлической для кабеля и цена проекта

При прокладывании инженерных сетей необходимо обеспечить их защиту от внешнего воздействия и обезопасить человека от случайного удара током. Раньше проводку утапливали под штукатурку, которая выступала своеобразной защитой от случайных механических повреждений провода. В случае каких либо проблем, ремонт проводки превращался в капитальное разрушение стены. Два десятка лет назад появилось универсальное и очень удобное средство для электропроводки — гофрированная труба.

Гофрозащита может быть выполнена из нержавеющей стали

Этот кожух также утапливается в специально изготовленные каналы в стене и запечатывается штукатуркой, но кабель внутри гофры свободен и может быть при необходимости извлечён из неё. При этой процедуре целостность стены не нарушается.

Крепление гофрозащиты под потолком в деревянном доме

Пожарная безопасность

Термоустойчивая гофра для электропроводки не горит, а при возникновении очага горения сжимается вокруг повреждённого кабеля и не даёт воздуху проникать к мету возгорания.
Гофрированная защита изолирует электрокабель от воды, это особенно важно для помещений с повышенным уровнем влажности.
Гофрорукав прост в монтаже и не требует особых навыков.
Цена такой защиты невысока и доступна любым потребителям.. Гибкость гофрозащиты позволяет использовать ее в любом месте дома. Гибкость гофрозащиты позволяет использовать ее в любом месте дома

Гибкость гофрозащиты позволяет использовать ее в любом месте дома

Срок службы кабеля снижается из-за перегрева, излишней влажности, воздействия ультрафиолета и множества других факторов. В результате- короткое замыкание, пробой, поражение током. Поэтому использование гофрорукава полностью оправдало себя и становится популярнее с каждым годом.

Читать далее: Как выбрать встраиваемую посудомоечную машину: главные критерии выбора и советы покупателям, рейтинг лучших моделей

Плюсы гофр для кабеля:

1. Водонепроницаемость;
2. Долговечность;
3. Стойкость к возгораниям, огнеупорность, негорючесть;
4. Сопротивляемость механическим нагрузкам, прочность;
5. Легкость;
6. Эстетичность;
7. Коррозионная стойкость;
8. Кабель, помещенный в гофру , не ударит человека током;
9. Защита кабеля от воздействий окружающей среды.

Минусы:

1. Цена. Даже самое дешевое пластиковое изделие- это дополнительные расходы;
2. Необходимость тратить дополнительное время на расчет диаметра гофры и протяжку кабеля;

Эти изделия снижают риск возгорания, если образовалось короткое замыкание

• Ее устанавливают при параллельном способе прокладки нескольких мощных силовых кабелей, а также при контакте и пересечении газовых труб, участков с повышенной температурой.
• Если повышено содержание пылевых частиц, требуется надежная герметизация, металлическая оболочка также лучше пластиковой.
• Она выдержит нагрузки при установке в глубине бетонной стяжки, при прокладке трассы в грунте.
• Такое изделие сохраняет форму, поэтому его применяют там, где необходимо обеспечить возможность замены кабельной продукции в будущем.

Для оценки проекта используют длительный временной интервал. С учетом срока службы более 50 лет и других улучшенных потребительских характеристик такая инвестиция вполне может быть экономически выгодной.

Выводы и полезное видео по теме

Чтобы вы могли во всех нюансах разобраться в разновидностях гофр для слаботочных и электрических кабелей, мы сделали для вас подборку видеоматериалов по этой тематике.

Просмотрев нижеприведенные обзоры и описания по монтажу, у вас точно не останется вопросов по поводу нужности, видов и особенностей выполнения электромонтажных работ с помощью гофрорукавов.

Важность установки дополнительной изоляции на электропроводку в виде специальной гофры:

Протяжка провода через гофрорукав в подробностях:

Обзор разных видов электромонтажных гофр:

Кабельные каналы в виде гофрорукавов предельно просты в монтаже. Стоят они недорого, а польза от такой дополнительной защиты для проводки колоссальна. Цена ремонта в случае пожара от короткого замыкания заведомо будет выше. Протяжка сквозь электромонтажный рукав кабеля только на первый взгляд выглядит сложной. Все вполне можно выполнить самостоятельно.

Очень часто электрики, приняв абсолютно верное решение прокладывать кабель электропроводки в гофре, допускают множество нарушений и ошибок при данном монтаже.

Рассмотрим основные из них, а также распространенные заблуждения связанные с гофрой.

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

серый цвет это ПВХ — поливинилхлорид

Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.

черный и оранжевый цвет это ПНД – полиэтилен низкого давления

синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.

Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.

Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота — это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.

При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.

Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.

Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.

Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.
