Как подключить светодиодную ленту к розетке

Подключение блока питания в сеть 220

У блока питания, применяемого для подключения LED-светильников к сети 220 вольт, входные клеммы маркируются как L (фаза) и N – нейтраль. Если их перепутать, и подключить в сеть наоборот, ничего страшного не произойдет. На работоспособность источника и системы освещения в целом это не повлияет никак. Более того, если блок питания подключается в питающую сеть через разъемное соединение (розетку) следить за правильной фазировкой практически невозможно.

Входные клеммы 220 вольт источника питания

Но если БП подключается стационарно, то все же лучше соблюсти правильность соединения и собрать схему в соответствии с маркировкой L и N. Это будет признаком профессионализма монтажника и облегчит переподключение или ремонт системы, если они понадобятся в будущем.

Схема подключения

Светодиодная лента представляет собой бухту, которую можно разрезать в определенных местах. Если следовать этому правилу, то самый короткий отрезок будет содержать несколько последовательно соединенных светодиодов и резистор.

Схема отрезка монохромного осветительного прибора.

Схема RGB(RGBW)-ленты несколько сложнее, но принцип тот же – при разрезании в установленных местах можно получить отрезок с последовательно соединенными элементами.

Схема RGB-осветителя.

Если резать не соседние терминалы, то можно получить несколько таких отрезков, соединенных между собой. Поэтому заготовленные куски ленты также подключаются параллельно друг другу, но соединять их надо последовательно. Так построена схема этого светильника.

Для сборки полной схемы потребуется источник питания на соответствующее напряжение и потребляемый ток, который равен току полной длины используемого полотна с запасом 20-30%. Светодиоды нетребовательны ко многим параметрам питающего напряжения, поэтому им не нужен блок питания с хорошим сглаживающим фильтром или даже со стабилизатором. Вполне подойдет легкий, компактный и недорогой импульсный источник напряжения.

Также нужен будет выключатель питания. В некоторых случаях потребуется автоматический выключатель защиты сети. В итоге общая схема подключения монохромной ленты будет выглядеть так:

Схема подключения коротких отрезков LED-полотна.

Минимальный ток автоматического выключателя выбирается с небольшим запасом из соотношения Iсраб>Iленты*(220/Uпитания), где Uпитания – напряжение питания ленты.

Схема подключения длинных отрезков LED-полотна.

По такой схеме можно подключать куски длиной до 5, максимум до 10 метров. Если общая длина отрезков больше, то по проводникам на полотне пойдет слишком большой ток, что приведет к перегреву или перегоранию. Поэтому полотна с большой общей длиной разбивают на группы 5-10 метров и запитывают их параллельно.

RGB-лента подключается подобным способом, но использовать ее в статическом режиме неинтересно, поэтому появляется еще один элемент – RGB-контроллер, управляющий цветами свечения в динамике.

Подключение RGB-освещения.

Если общая длина не позволяет запитать ленту в последовательном виде, поступают так же, как и в монохромном варианте, но добавляется еще одна проблема – нагрузочная способность контроллера. Чтобы не перегрузить его выходы, добавляют усилители сигнала – по одному на каждую группу отрезков.

Для соединения комплектующих между собой можно использовать специальные коннекторы. С их помощью подключаются отрезки полотна между собой под разными углами. Но, несмотря на заверения производителей, надежность этих приспособлений не сравнится с традиционной пайкой. Поэтому рекомендуется освоить этот процесс и монтировать ленту только с помощью паяльника.

С помощью коннектора подключить светодиодную ленту можно за минуту.

Схема подключения светодиодной ленты 220В к сети

Основной причиной, по которой запрещено подключать светодиодную ленту напрямую к бытовой электросети 220В, является высокое напряжение тока. При таком подключении произойдет перегрев и, как следствие, выход из строя диодов. Ленты рассчитаны на питающее напряжение постоянного тока 12В и 24В. Требуемое напряжение указано на самой ленте по всей ее длине. Для получения величины необходимого питания, используют преобразователи сетевого напряжения.

Схема подключения белой светодиодной ленты с диммером и усилителем

Как подключить светодиодную ленту 12 вольт к сети

Схемы подключения светодиодных лент на 12В и 24В максимально просты и имеют идентичный принцип. Перед тем как подключить светодиодную ленту к 220В, необходимо учесть несколько важных моментов:

1. Следует определить общую длину линии, по которой будет располагаться лента. Зная это значение, можно будет правильно нарезать полосы.
2. Разрезать ленту необходимо в строго определенных местах, помеченных производителем в виде символа с изображением ножниц и линии разреза. Если же сделать отрез в произвольном месте, некоторые диоды окажутся отсоединены друг от друга и светиться не будут, так как произойдет разрыв цепи.
3. Необходимо учитывать полярность. Если во время подключения лента не будет работать, значит соединение выполнено неверно и необходимо исправить ситуацию.
4. Изучите руководство к изделию и ознакомьтесь с обучающим видео перед монтажом светодиодной ленты. Подключение ведите в определенном инструкцией порядке.

При подключении светодиодной ленты к 12 вольтам используют блок питания, основной функцией которого является понижение напряжения в сети с 220В до 12В. Подсоединение выполняется с помощью двухжильного провода: в блоке питания он зажимается клеммами, а к ленте припаивается в местах контактных площадок. Соединение трансформатора для светодиодной ленты 12 вольт производится с учетом полярности: плюс к плюсу, минус к минусу.

Правильное подключение светодиодной ленты 12 вольт к сети

Подключение светодиодной ленты 220В

Схема подключения светодиодной ленты к сети 220В без преобразователя включает в себя диодный мост, который и служит выпрямителем напряжения. Особенностью подключения является то, что светодиоды соединены в одну цепь из 60 штук последовательно или парами. Разрезать ленту следует через 50 или 100 см. Если в процессе работы выйдет из строя один светодиод, то погаснет весь отрезок, который можно легко заменить.

При монтаже светодиодной ленты своими руками следует сначала проконтролировать ток, проходящий через светодиоды. Если при измерении он окажется больше допустимого, необходимо присоединить еще отрезок ленты

Такое соединение следует делать очень осторожно, так как места пайки остаются оголенными и, при случайном прикосновении к ним, можно получить удар электротоком. Нужно принять меры, исключающие прикосновения к оголенным местам. Схема подключения светодиодной ленты на 220В

Схема подключения светодиодной ленты на 220В

В светодиодных лентах 220В используется именно такая схема. Заводские изделия уже рассчитаны на подключение к сети 220V. Для безопасности, такие ленты помещены в прозрачную ПВХ-трубку: это исключает риск прикосновения к опасным контактам и дополнительно защищает от влаги. Благодаря этому, влагозащищенную светодиодную самоклеющуюся ленту 220В можно применять не только в помещениях с повышенной влажностью, но и на улице.

Способы подключения к сети 220 В

В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:

1. Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.

2. Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).

Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.

Схемы для одной ленты

Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.

Схема подключения одной светодиодной ленты к 220 В

При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².

Если длина должна быть более 5 метров (2, 3 ленты и более)

Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.

Как подключить две светодиодные ленты к 220 В. Один из вариантов

Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод

Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов

При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с  силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).

Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.

Вариант подключения с двумя адаптерами

На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).

Как запитать мощные ленты

Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.

Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения

При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.

Меры безопасности и правила эксплуатации

Монтаж и дальнейшая эксплуатация диодной светотехнической продукции характеризуется интуитивной простотой:

• использование системы освещения без наличия сильных нагрузок механического типа;
• защита токопроводящих дорожек от повреждений;
• проверка после монтажа правильности подсоединения всех проводов;
• обеспечение стабильной подачи электрического тока;
• предотвращение резких скачков в напряжении;
• использование источников питания с оптимальными показателями мощности.

Запрещено эксплуатировать гибкие печатные платы любого вида при температурном режиме выше +40°C. Если предполагается эксплуатация диодного освещения на металлической поверхности, то обязательно предусматривается качественный изоляционный слой. Диодная светотехника должна иметь достаточную защиту от влаги и любых агрессивных внешних воздействий, поэтому актуальным является применение специального герметичного кожуха.

Гибкие диодные системы освещения, различающиеся цветом и показателями мощности, стали очень популярны в самых разных сферах жизни человека. Сверхъяркие современные диоды отличаются экономичным потреблением электрической энергии, а также долговечностью и богатством цветовых решений. Кроме прочего, гибкую плату с диодами можно легко и быстро установить самостоятельно, без привлечения специалистов в сфере светотехнического оборудования.

Способы подключить светодиодную ленту 12В к сети 220В

Переделка шуруповерта на питание от сети

При включении светодиодной полосы 12В просто в розетку она сгорит. Поэтому для включения таких устройств в бытовую сеть необходимы дополнительные устройства.

Импульсный блок питания

Такие устройства есть самодельные или фабричного производства – это лучший, хотя и самый дорогой вариант. Эти блоки обеспечивают постоянную величину напряжения и отсутствие видимых пульсаций.

Более дорогие устройства опционально оснащаются регулятором яркости света (диммером) и пультом ДУ.

Питание устройств от трансформатора

В этих аппаратах находятся понижающий трансформатор 220/12, выпрямительный мост и конденсатор, сглаживающие пульсирующее напряжение после диодного моста.

Такой блок питания можно изготовить самостоятельно из питающего трансформатора от старого лампового приёмника или телевизора, если намотать на нём вторичную обмотку 12В и собрать в корпусе вместе с диодным мостом и конденсатором.

Бестрансформаторный блок питания

Короткий отрезок ленты, например, для ночника или настольной лампы, можно подключить без понижающего трансформатора, через токограничивающий конденсатор. По похожей схеме собраны недорогие светодиодные лампы.

Недостаток этих конструкций в том, что если обычное питающее устройство потребляет из сети ток, приблизительно в 20 раз меньше необходимого для питания светодиодов (за счёт понижающего трансформатора), то бестрансформаторное устройство потребляет полный ток светодиодной ленты. Поэтому подключать к такому блоку длинную LED-полосу нецелесообразно.

Емкость конденсатора С1 необходима 1,4mkF на 0,1А тока ленты, а напряжение от 300В. Тип – МГБО или К73. Требуется фильтрующий конденсатор С2 ёмкостью 20mkF на 0,1А тока и напряжением 15В.

Ток потребления уменьшается при соединении кусочков ленты последовательно. В этом случае он равен току отдельного кусочка. При соединении нескольких отрезков последовательно напряжение конденсатора С2 умножается на их количество.

Для определения тока конструкции необходимо:

1. Количество светодиодов в метре ленты разделить на 3. Получится число неделимых отрезков;
2. Мощность метра ленты разделить на число отрезков с тремя светодиодами и на 12В – напряжение питания. Получится ток потребления одного участка;
3. Умножить ток одного отрезка на количество таких участков. Получается общий ток конструкции.

Ток диодов в выпрямительном мосте определяется током устройства, а напряжение 300В.

Например, в метре ленты SMD3528 плотностью 60 диодов содержится 10 участков по три светодиода. Один участок имеет мощность 4,8Вт/10-0,48Вт и ток, 0,48Вт/12V – 0,04А. В куске длиной 0,5 метра таких участков 5 общим током 0,2А. Следовательно, емкость С1 2.8mkF или меньше, а C2 – не меньше 40mkF.

Бестрансформаторный блок питания

Важно! На всех элементах такой конструкции, в том числе и на LED-ленте, присутствует высокое напряжение

Последовательное подключение

Последовательное подсоединение отрезков светодиодной ленты позволяет обойтись без блока питания. Это получится при соблюдении некоторых условий:

• Количество светодиодов должно делиться на 60. Это необходимо, чтобы после разрезания получилось 20 отрезков по три диода;
• Все отрезки должны быть одинаковыми, с одним количеством одинаковых светодиодов. Иначе на куске с меньшим количеством или менее яркими диодами будет большее напряжение, и он быстро выйдет из строя.

Подключается конструкция через диодный мост и фильтрующий конденсатор, аналогично безтрансформаторному блоку питания.

Подключение 12 вольтовой ленты к сети 220В

Светодиодная лента 220 вольт – это удобное осветительное устройство, которое имеет множество применений, благодаря своим преимуществам, а питание таких приборов от выпрямителя вместо блока питания позволяет сэкономить на его приобретении.

Подключение

Светодиоды питаются постоянным током, для преобразования переменного в постоянный для 220В лент используют диодный мост (выпрямитель), а для работы низковольтных вариантов нужен блок питания.

К БП DC-12V подключают фазу и ноль из сети 220 В, этот кабель монтируется в клеммную колодку и зажимается винтом. Клеммы подписаны как L и N. Лента подключается к клеммам V+ и V-.

Если у вас RGB-приборы, к клеммам V+ и V- блока питания подсоединяется контроллер, а к нему уже LED RGB-лента. При этом контроллер должен выдавать нужный ток, желательно на 20–25% превышающий потребление ленты. Этот запас нужен для надежности, если протяженность подсветки очень большая или у вас нет возможности купить контроллер соответствующей мощности, поможет усилитель. К его входу подключается напряжение от блока питания и сигнал с выхода RGB-контроллера. Аналогичный сигнал присутствует на контактных пятачках одного из концов ближайшей подключенной rgb-инсталляции. Этот сигнал нужен для того, чтобы усилитель дублировал световую схему помещения, усиливал е с помощью дополнительного источника питания и на своем выходе формировал нужные напряжения и токи для следующих отрезков ленты.

Коннекторы

Для начинающих электромонтеров, быстрого монтажа или ремонта лучше всего подойдут коннекторы для светодиодной ленты. Это клемма для монтажа и подключения, состоит из пластикового открывающегося корпуса и подпружиненных контактов. Для того чтобы выполнить подсоединение нужно открыть корпус, вложить ленту контактными пятачками к контактам и закрыть корпус. С двухпроводного коннектора, обычно, выходят два провода, черный и красный.

Они бывают нескольких типов:

• Коннектор – провод для подключения к БП.
• Коннектор-коннектор с проводом – для стыкования лент.
• Жесткий коннектор – для соединения лент без промежутка между ними.

При этом соединители отличаются по количеству проводов и контактов:

• Двухпроводные – для монтажа одноцветной ленты.
• Четырехпроводные – для многоцветной ленты.

Преимущества:

1. Быстрая сборка.
2. Удобно использовать при ремонте.

Недостатки:

1. Не всегда можно найти в магазинах.
2. Все-таки имеют свою цену, что удорожает общую стоимость конструкции.
3. Контакты могут окисляться и терять упругость.

Пайка

Для соединения с помощью пайки нужно иметь определенный опыт в электромонтажных работах и немного больше инструментов и материалов:

• Паяльник.
• Канифоль, а лучше жидкий флюс, например, ЛТИ или СКФ.
• Припой, такой как ПОС-61.

Для начала подготовьте место для пайки. Чтобы припой приставал хорошо нужно убрать окислы с контактов. Для этого отрежьте ленту там, где собираетесь припаяться. Затем с помощью зубочистки, деревянной части спички или канцелярского ластика зачистите пятачки, подойдет еще и мелкая шкурка.

Теперь покройте их флюсом, если он жидкий, а при использовании канифоли возьмите немного на жало паяльника и покройте контакт. Добавьте на контакт припоя, он залудится. Иначе говоря, на его поверхности должен появиться блестящий слой – это знак того, что лужение прошло успешно. Дальше нужно припаять кусочек облуженного таким же образом провода.

Подключение цветной RGB ленты

Принцип подключения остается тем же. В схему добавляется контроллер (еще его называют диммер), при помощи которого изменяется цвет свечения светодиодов. Еще одно отличие в количестве проводов. После контроллера их не два, а четыре. В остальном отличий нет.

Как подать 220 В на светодиодную ленту RGB

Как видите, и на контроллере, и на ленте, есть обозначения 12B / V+ — это фазный провод, R — для подключения красных светодиодов, G — зеленых, B — голубых. Чтобы не путаться, лучше использовать провода тех же цветов. Все будет проследить проще, меньше будет шансов запутаться.

Подключение двух RGB лент к одному блоку питания и контроллеру

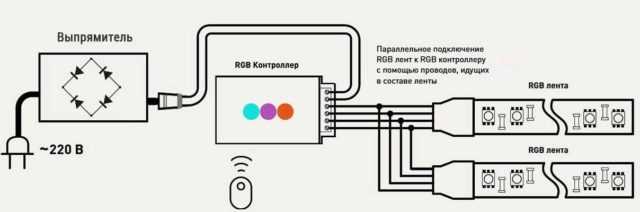

Если подключать надо несколько цветных лент, их тоже подключают параллельно. Параллели начинаются от выходов контроллера (к выходным клеммам подключают по два провода). При таком подсоединении обе ленты будут менять свечение одновременно.

Мощности контроллера (диммера) не всегда хватает для управления всеми лентами. В этом случае используют усилитель. Схема становится более сложной, но на ней указываются разъемы, к которым надо подключать провода, что существенно упрощает ее сборку

Обратите внимание, на рисунке подключение лент указано четырьмя линиями, а питание на входы усилителей двумя, и берется это питание с выходов адаптеров

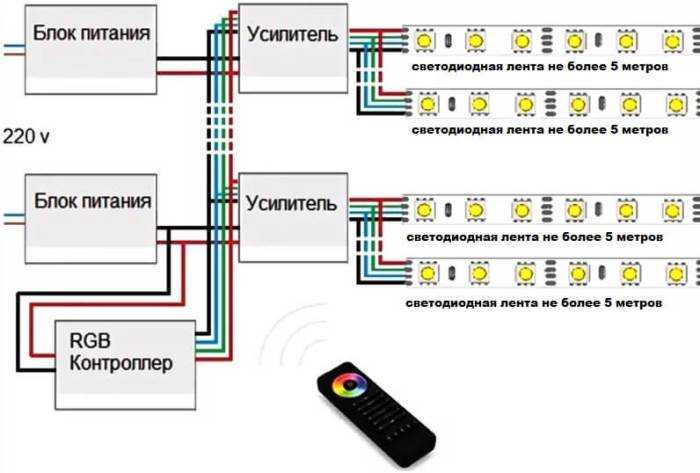

Схема подключения лент RGB с усилителем и отдельным блоком питания

К диммеру (контроллеру) подключается столько лент, сколько он может запитать. На рисунке это только одна лента длиной 5 метров, потому для каждой последующей используется свой усилитель. В действительности на один контроллер «вешают» и по две ленты. Главное, чтобы он мог ими управлять (в характеристиках контроллера указывается ленты какой длины к нему можно подключить).

Также обратите внимание, что контроллер и один усилитель питаются от одного адаптера, два других усилителя от другого. Это тоже не обязательно

Если мощности блока питания достаточно для питания всех устройств (лент, диммера, усилителей), то питание будет подаваться только от одного преобразователя. Другое дело, что стоит такой источник питания очень много, да и греется и шумит сильно. Потому, действительно, лучше реализовать раздельное питание двумя менее мощными блоками.

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

• если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
• если на 24 вольта, то кристаллов уже 6;
• если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
• а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.

Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

• Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
• Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.

Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.

Подключение светодиодных лент

Чтобы правильно подключить LED-ленту нужно учитывать и подобрать всё необходимое:

• потребляемую мощность ленты по всей длине;
• блок питания;
• усилитель;
• контроллер;
• провода для подключения к бытовой сети.

Самые ходовые светодиодные ленты работают от напряжения 12 и 24 вольта. Напрямую подключать к бытовой сети 220 В их нельзя. Для этого применяется специальный понижающий адаптер, рассчитанный для работы с напряжением, необходимым для СДЛ.

При наличии всего необходимого, подключить LED-ленту не составит никакого труда. Следует отметить, что существуют модели СДЛ, которые работают напрямую от сети 220 В  без применения специальных понижающих адаптеров и прочих устройств.

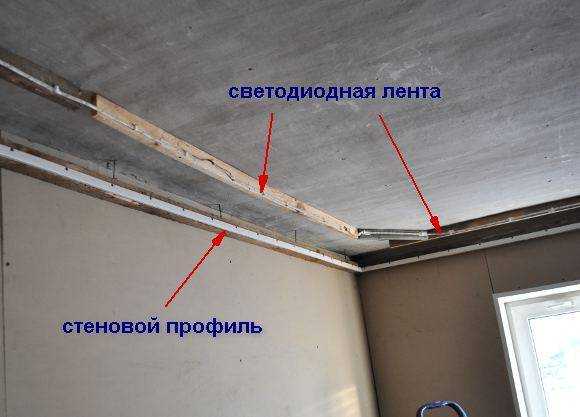

Монтаж СДЛ происходит в такой последовательности:

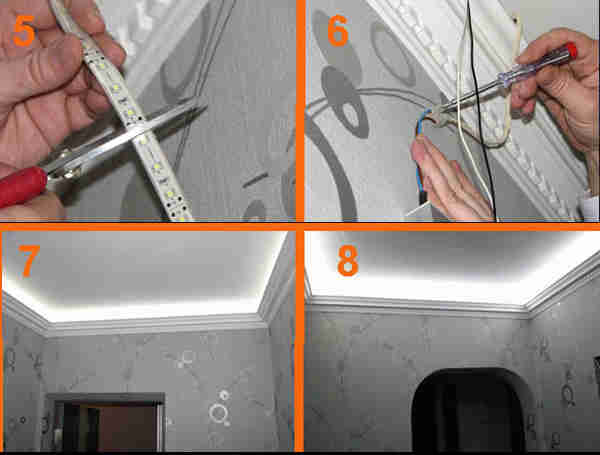

Устанавливаем монтажную коробку и подготавливаем силовой кабель. Подключаем фазный провод, а также нулевой и заземление в клеммах автомата в распределительном щитке

Внимание: работаем при выключенном напряжении! Другой конец разделанного кабеля с зачищенными концами вводим в монтажную коробку. Устанавливаем блок питания

Соединяем его с проводом в монтажной коробке удобным способом. Запитываем от блока питания светодиодную ленту.

Особенности подключения СДЛ с диммером

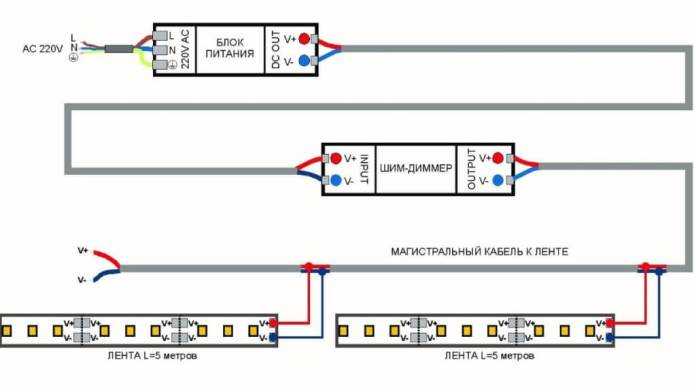

Диммер устанавливается между адаптером и самой светодиодной лентой последовательно в цепи:

• INPUT — к блоку питания;
• OUTPUT – к плате светодиодной ленты.

Понадобятся разноцветные изолированные провода для облегчения соблюдения полярности между блоком питания и диммером для корректной работы.

Также для подключения нам понадобится штыревые кабельные наконечники. Для удобства соблюдения полярности выбираем разноцветные.

Сама же схема подключения выглядит так:

Подключаем к контролеру или к блоку питания

Подключение светодиодной ленты к блоку питания выполняется с помощью коннектора, концы которого с другой стороны подключены к блоку питания либо к контроллеру (диммеру)

Подключенная лента при помощи коннектора выглядит так:

Существенный недостаток такого соединения перед пайкой – соединение окисляется, нагревается, что плохо сказывается на работе кристаллов, входящих в конструкцию светодиодов.

Существуют специальные штырьковые коннекторы, которые прокалывают осветительный модуль в месте подключения без нарушения целостности ленты.

Подключение светодиодной ленты с помощью коннектора:

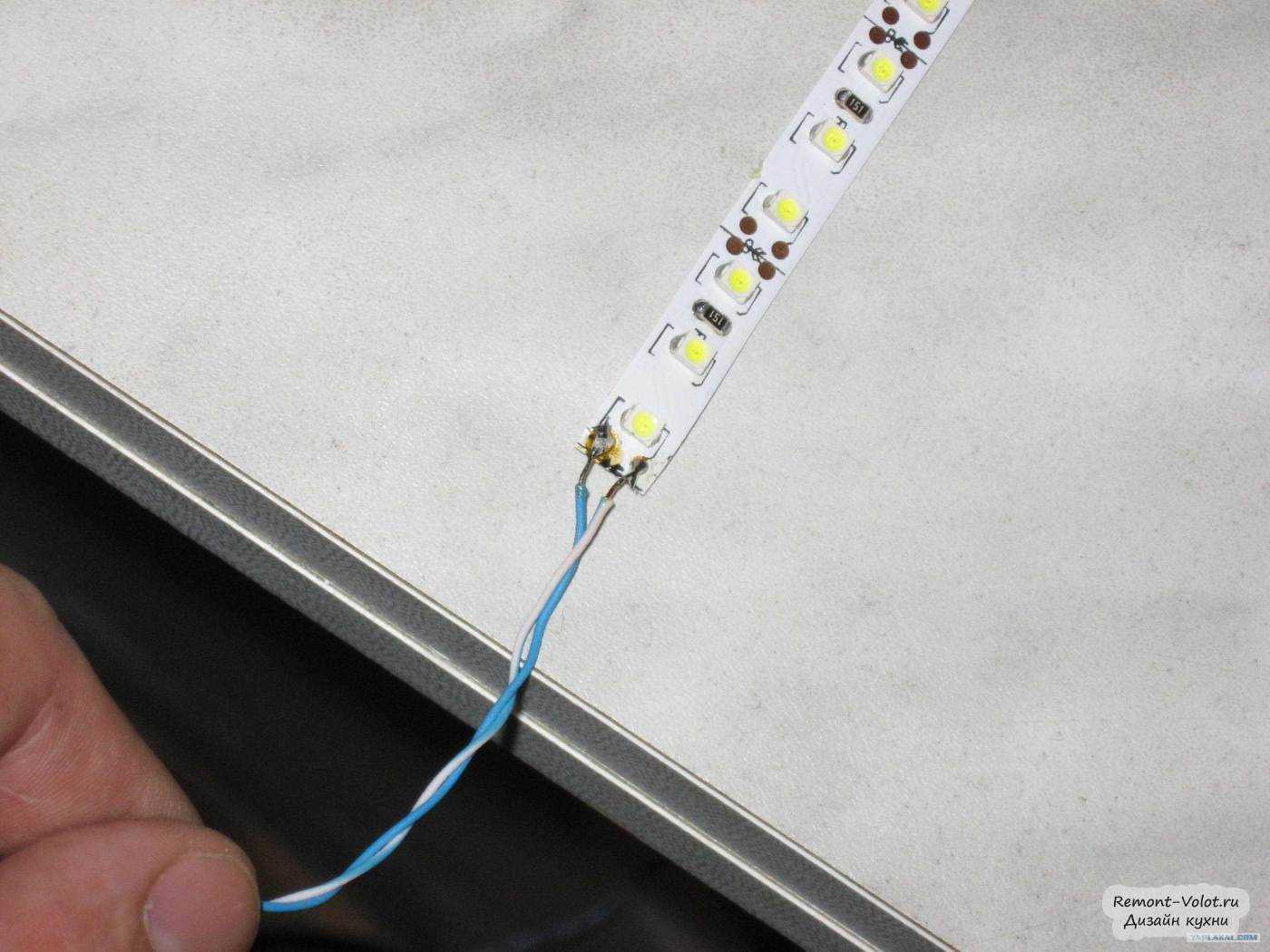

Подключение ленты пайкой припоем

Выполняем работу в такой последовательности:

1. Подготавливаем всё необходимое для пайки – паяльник, флюс, припой, провода.
2. Зачищаем жилы проводов и контакты модульной площадки.
3. Залуживаем места соединений и сами концы проводов.

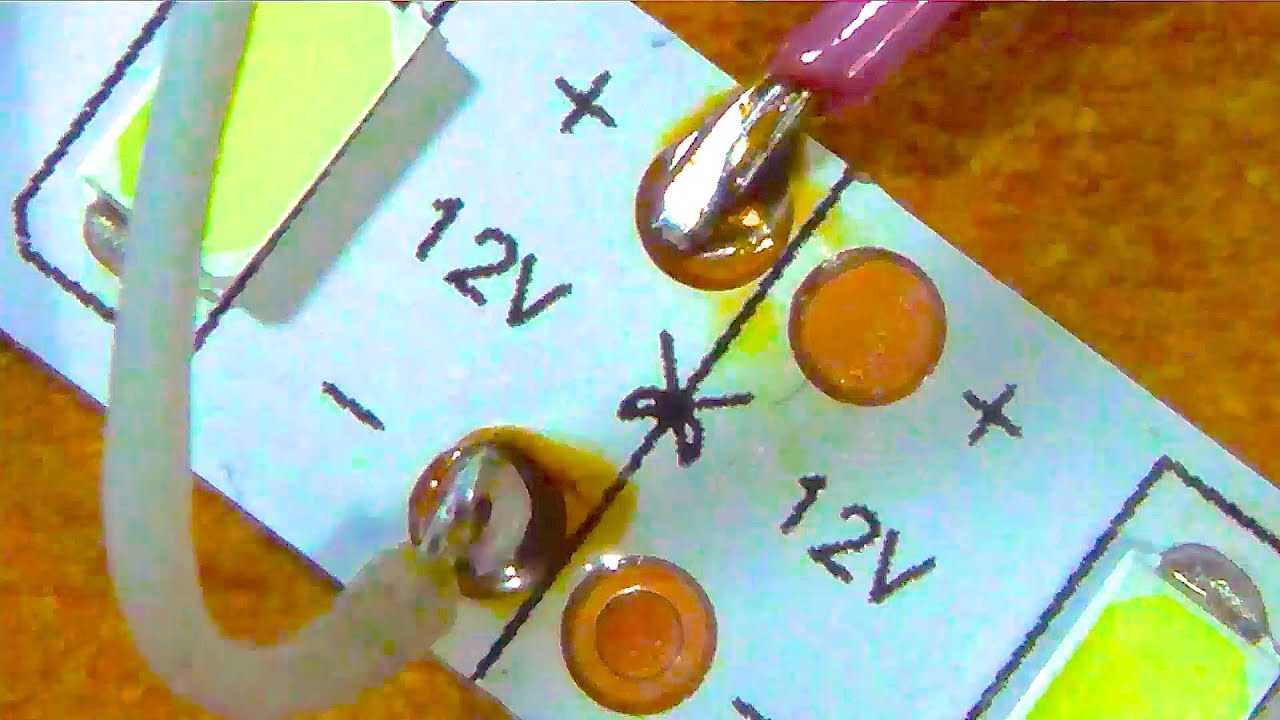

4. Соблюдая полярность, припаиваем контакты.

Подключаем RGB-ленты, оснащенные контроллером

Нам понадобится блок питания, четыре разноцветных провода и контроллер. Плату светодиодной ленты подключаем  так:

• Черный провод – к +V;
• Красный – к R;
• Зеленый – к G;
• Синий – к B.

Визуально и схематично это выглядит так:

С достаточно мощным контроллером можно подключить еще одну пятиметровую светодиодную ленту двумя способами:

1. Параллельно.
2. При помощи усилителя.

Схематично это выглядит так:

Чтобы снизить нагрузку на контроллер, соединяем параллельно каждый участок ленты как на схеме ниже.

Когда же не хватает мощности, применяем в схеме еще один дополнительный блок питания.

Светодиодные ленты также можно подсоединять напрямую к сети 220В (только те, что рассчитаны на подобную нагрузку) при помощи трехклавишного выключателя.

Подключение в автомобиль

В бортовой сети транспортного средства хоть и напряжение около 12 вольт, которое подходит для питания ленты, но это не совсем так. Когда двигатель вращается с рабочими оборотами (не холостыми) напряжение на выходе генератора достигает 14,3 – 14,7 В, эта величина необходима для заряда АКБ. Если вы подключите к нему светодиоды, вряд ли они долго проработают, от повышенного напряжения будет повышенный ток, как следствие – повышенный нагрев. Это приведет к преждевременному выходу из строя светодиодов, деградации кристаллов и снижению ресурса.

Поэтому нужно использовать интегральный стабилизатор типа КРЕН или L7812, в корпусе TO220, плюс небольшой алюминиевый радиатор, он способен выдать 12 В при максимальном токе до 1,5 – 2 А.

Светодиодная лента на 220 В

Так как рабочее напряжение ленты высокое, то каждая последовательная секция может содержать 60 и более светодиодов, что сильно увеличивает длину самой секции, до 1 метра. Соответственно, и резать такой вариант ленты можно только на такие отрезки, что не всегда удобно при применении внутри помещения.

В данном типе лент применяются светодиоды SMD 2835, 3014, 3528, 5050, 5630 (самые яркие). Мощность ленты с SMD5630 превышает 10 Вт/м, поэтому изделия крепятся на теплоотводящую металлическую планку.

Подключается светодиодная лента на 220 В без блока питания. Однако, требуется выпрямитель. Для подключения такой ленты к 220 вольт используется модуль, состоящий из вилки, диодного моста в пластиковом корпусе и коннектора.

КАК паять светодиодную ленту ?

Диодный мост преобразует переменный ток в пульсирующий постоянный. Также цепь или сам выпрямитель дополняется блоком для сглаживания колебаний. Таким образом к ленте поступает питание со стабильной полярностью.

Преимущества

Одно из преимуществ светодиодных лент на 220 V – возможность соединения отдельных отрезков в единую цепь протяженностью до 100 метров. Для сравнения, длина последовательно соединённых отрезков модели на 12 В не может превышать 5 м

Это важно, когда подсветка оформляется на большом объекте или в одном цвете. Тогда можно ограничиться одной точкой подключения, без дополнительных сложностей выполнить монтажные работы

Другой плюс – допустимо подключение светодиодной ленты к сети 220 В, схема которой включает диммер. Это прибор, с помощью которого меняется яркость свечения ленты в рабочем режиме. Низковольтные ленты также могут диммироваться, но только на участке после блока питания, что создает определённые ложности при сборе схемы подключения. Ленту же на 220 вольт можно подключать непосредственно в диммеру. Устройства различаются по способу управления: ручной (механический с вращающейся клавишей) либо дистанционный (работает совместно с пультом).

Видео: подключение ленты на 220В к диммеру:

КАК паять светодиодную ленту ?

Стоимость изделий на фоне низковольтных светодиодных лент суммарно чаще оказывается ниже, при этом продукция представлена в не менее широком ассортименте. Относительно использования подсветка на 220 В отлично работает на улице при жаре и в морозы.

Недостатки

Часть плюсов светолент на 220 В связаны с их недостатками. Например, изделия не используются для организации подсветки маленьких объектов (зеркало, столешница) или внутри здания в целом. Это в первую очередь обосновано тем, что диоды выдают яркое свечение и нагреваются. А во вторую – слишком большая длина минимального отрезка. Если необходимая длина 2,5 метра, а длина секции 1 метр, то придётся использовать либо 2, либо 3 метра, куда-то девая лишний отрезок. Низковольтные ленты в этом плане гораздо удобнее.

Изоляция от внешней среды обеспечивается на высоком уровне (IP67), но не предусмотрено отведение тепла. Из-за этого лента на 220 вольт в большей степени используется для уличной иллюминации.

КАК паять светодиодную ленту ?

В пользу отказа от подсветки внутри жилого помещения также “говорит” использование, зачастую, низкокачественных материалов. Это часто наблюдается, так как производитель старается удешевить продукт с целью повышения спроса. Так, например, силиконовая влагозащитная оболочка нередко выделяет малоприятный запах, что вызывает дискомфорт у человека. А при нагревании полимерные детали могут выделять и токсины не безопасные для здоровья.

Также существуют и цветные RGB ленты, работающие от 220 вольт. Но такой тип лент сразу поставляется с контроллером, и зачастую с пультом управления. На границе секции у такого типа источника 4 контакта – для управления каждым цветом, плюс ноль.

Весь комплект чаще всего представляет из себя блок из вилки, контроллера и коннектора, самой ленты и пульта управления. От рулона, который бывает длиной от 5 до 15 метров отрезается нужный кусок. Далее отрезок светодиодной ленты, с помощью коннектора, подключается к 220 В.

КАК паять светодиодную ленту ?
