Как сделать бур для бурения скважины своими руками

Абиссинский колодец своими руками

Впервые абиссинский колодец появился в Эфиопии, когда английские военные стали добывать воду в полупустынных местах. Добыча воды происходила в абиссинском районе, откуда и появилось название «Абиссинский колодец». Иногда, такие скважины называют «иглами». Глубина колодца составляет 10–12 метров, а суточный расход до 25 кубометров. Скважина состоит из насосной станции, фильтра и трубы. Достоинства и недостатки конструкции:

• Для ручного бурения скважин на воду разрешение государственных органов, не требуется.
• Дешевый монтаж.
• Простая установка. Скважина легко разбирается и собирается, поэтому ее можно перенести в другое место. Можно использовать для установки внутри здания.
• Вода – мягкая и имеет низкое содержание железа.

Минусы конструкции в том, что ее можно установить в определенный вид почвы, а также из-за маленькой глубины в воду просачиваются различные загрязнения. Это происходит, если рядом находится туалет, свалки и т. д. Как сделать скважину-иглу своими руками?

Изготовление иглы

Чтобы труба была крепкой, при изготовлении нужно соблюдать точные размеры. Для сборки фильтра используют металлическую трубу длиною около 1 метра, диаметром 25 см. На участке в 80 см с расстоянием 2 см друг от друга, в трубе проделывают отверстия размером 2,5 см. На этот отрезок наматывают проволоку. С помощью хомутов сетку из нержавейки закрепляют поверх намотанной проволоки. Предварительно нужно изготовить у токаря наконечник из стали, который припаивают к сетке, получается забойник с конусом. Затем подготавливают трубы длиной от 1 до 1,5 метра с резьбой на концах. Для предотвращения коррозии, все элементы конструкции изготавливаются из одного материала.

Установка конструкции

Конструкцию устанавливают без применения специальной техники, поэтому всю работу можно сделать своими руками.

• Выкапывают яму в заранее выбранном месте.
• Берут садовый бур и делают предварительное ручное бурение скважины на полметра, постепенно наращивая бур отрезками из труб.
• На глубине от 5 до 7 метров должен появиться мокрый песок. Когда это произойдет, работу прекращают. Нельзя проводить бурение ниже 10 метров, так как насос не сможет поднять воду с такой глубины. Придется качать ее самостоятельно, а это тяжело и глупо.
• Конструкцию с фильтром устанавливают в ров и забивают кувалдой до тех пор, пока она не исчезнет. Затем надевают следующую трубу и т. д. Чтобы верхняя часть трубы при ударе не расплющилась, на нее надевают бабку. Бабка – это стальной или бетонный цилиндр.
• Трубу необходимо прослушивать на звуки. Для этого в трубу периодически заливают воду, поворачивая ее по часовой стрелке каждые 50 см. Воду нужно заливать при появлении шума. Если она исчезнет быстро, то пройти придется всего лишь 30 см, медленно – то трубу нужно провернуть еще на полметра. Скрежет в трубе говорит о крупно фракционном песке, шелест – о мелкофракционном. Звука не будет, если бур находится в глинистом грунте.
• Установка ручного насоса. В металлический цилиндр устанавливают поршень и прокачивают скважину. Когда появится чистая вода, основание цементируют. Абиссинский колодец можно соединить с насосной станцией. Обязательно воду относят на экспертизу в лабораторию.
• При желании для бытовых нужд и полива растений прокладываются дополнительные трубы.

Варианты бурения

Тренога

Свежие записи
Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Треногу можно изготовить из дерева (не допускаются сучки) или профильной трубы. Длина трубы или бруса обязана составить около 4,5-5,5 м.

Затем к треноге фиксируется механическая лебедка с тросом, где прикреплен буровой стакан.

Эта буровая установка довольно небольшая и имеет достаточный запас прочности. Принцип работы механизма довольно прост: стакан, опускаясь в землю, вбирает в себя грунт. С учетом состава почвы за один удар можно достать 0,30-1,2 м. земли. Упростить работу можно наливая в участок бурения воду. Периодически буровой стакан необходимо чистить от набитой земли.

Обсадную трубу можно ставить одновременно с прохождением на глубину либо после всех проделанных работ.

Бур и обсадная труба

ее диаметр обязан быть больше размера бура

Делая работу необходимо все время следить за влажностью вынимаемой земли, чтобы не пропустить водоносную жилу (иначе ее можно просто закрыть трубой).

Затем, когда обнаружена водоносная жила, необходимо произвести выкачку грязной воды, чтобы определить достаточно ли запасов воды в этом слое. Для чего применяется ручной или погружной насос. Если после откачки нескольких ведер грязной воды, чистая все еще не пошла, то необходимо бурить дальше до более емкой жилы.

Виды скважин и их особенности. Как выбрать подходящий вариант

Водозаборная скважина способна длительное время обеспечить подачу воды как на один, так и сразу на несколько участков. Конструкция представляет собой выработку в земельном грунте, как правило, цилиндрической формы и обеспечивает доступ к подземным водам, расположенным на различных уровнях глубины.

Какую систему выбрать в каждом конкретном случае, рассмотрим ниже.

Колодец абиссинского типа (скважина-игла)

Абиссинская скважина на воду своими руками — самый бюджетный вариант решения проблемы. Конструкция состоит из трубы диаметром 1 дюйм. К ее нижней части монтируют фильтр с острым концом. Именно поэтому колодец получил свое второе название — скважина-игла.

Читайте еще: Скважина на воду в загородном доме: плюсы и минусы использования

Острие быстро входит в грунт в процессе бурения и позволяет вырыть котлован необходимой глубины.

Вода сначала проходит через фильтр, после чего стационарный поверхностный насос доставляет ее в кран.

Обратите внимание! Специалисты рекомендуют не забивать трубу, а именно бурить. В противном случае есть риск повредить фильтр и муфты. Средняя глубина, на которую рассчитан колодец — 5 6 метров

Этот вариант подойдет там, где первый слой воды расположен не глубже этого расстояния

Средняя глубина, на которую рассчитан колодец — 5 6 метров. Этот вариант подойдет там, где первый слой воды расположен не глубже этого расстояния.

Плюсы скважины:

• чтобы ее пробурить, не требуется специальное оборудование — это экономит инвестиции;
• весь процесс занимает 6-8 часов;
• чтобы ее пробурить, не нужно освобождать много пространства в зоне проведения работ — иглу бурят в стесненных условиях;
• минимальный расход труб — колодец имеет острый наконечник, который не опускают в водоупорные слои. Например ил, глину.

Минусы:

• абиссинские колодцы не применяют на каменистой почве. Это конструкции с небольшой мощностью — они не справятся с твердым грунтом;
• если в доме более 6 точек водоразбора, система не справится ввиду низкого дебита. Максимальный выход воды — 3 кубометра в час;
• при низких температурах насос функционировать не будет;
• предельный срок эксплуатации системы — 5-6 лет.

Особенности скважин на песок

Скважина на песок своими руками — идеальное решения для дачи. Водозаборная установка стоит не дорого, при этом объемы подачи на порядок выше, чем в предыдущем варианте. Скважина на песок позволяет получить более качественную воду.

Чтобы вырыть колодец, используют буровую установку. Чтобы сэкономить, возьмите оборудование в аренду — все работы вы выполните самостоятельно.

Устройство представляет собой трубу, низ которой закрыт перфорацией и фильтром. Это предохраняет конструкцию от засоров. Нередко применяют в качестве колонны пластиковые трубы. Это предохранит системы от коррозии. Усиливают прочность пластика еще одной трубой из металла — ее надевают сверху.

Скважина на песок подходит для глубинных залеганий вод — до 100 метров. Такую воду можно пить без дополнительной очистки.

Из песчаной шахты подача происходит погружным насосом. При правильном обслуживании скважины срок ее службы не менее 10 — 12 лет.

Читайте еще: Колодец или скважина — что лучше?

Недостатки:

в грунте должен быть водоносный песчаный горизонт. Чтобы это выяснить, берут замер почвы и только потом бурят колодец.

Глубинная артезианская скважина

Если вам нужна надежная система подачи воды, пробурите глубинную артезианскую скважину своими руками. Это водозаборное устройство на известняке. Обширный слой пролегает ниже межпластовых вод, расположенных в рыхлых породах.

Глубина такого колодца достигает 200 метров. Сюда практически не проникают примеси, ухудшающие качество воды. Тем не менее она нуждается в фильтрации — концентрация минеральных солей и железа будет в несколько раз выше нормы.

Стенки колодца не требуют дополнительного ухода — загрязнения не проникают внутрь конструкции. Воду подают в дом глубинные насосы.

Главные недостатки артезианской скважины:

• наличие пространства — в пределах 30 метров от сооружения нельзя строить здания и прокладывать электропроводку;
• чтобы вырыть колодец, потребуются большие финансовые вложения.

Преимущества:

• длительные сроки эксплуатации;
• возможность использовать круглогодично;
• идеально подойдет там, где большое количество источников подачи воды.

1 Колонковый способ бурения

Бурение скважины колонковым способом выполняется с применением специального оборудования, в обиходе имеющего простое название – «стакан». Стакан представляет собою стальную трубу, нижний край которой оборудован заточенной режущей кромкой (это может быть как заточенный оголовок самой трубы, так и приваренная к ней коронка с резцами).

В землю стакан вворачивается как обычный бур – по спиралеобразной траектории, при этом, при проходке 0.5-1 метра земли он вынимается на поверхность, для очистки внутренней полости трубы от разбуренной породы.

Сверху буровой трубы монтируется специальный соединительный элемент, чаще всего он  выполняется в форме обычного резьбового соединения, к которому будут крепиться буровые штанги. Наращивание колонковой трубы буровыми штангами осуществляется после того, как размер скважины достиг размера 1\3 длины трубы.

К верху стакана крепится штанга, и проходится ещё 1-1.3 метра земли. В эксплуатации не распространены буровые штанги длиною свыше полутора метра, так как чрезмерно длинные конструкции, в силу своего веса и габаритов, неудобны в использовании. Следующая штанга резьбовым соединением монтируется на предыдущую – таким образом наращивание буровой колонны выполняется до тех пор, пока не будет достигнут водоносный горизонт.

Чем глубже в грунте находится колонковая труба, тем более сильное давление оказывает на неё порода. Учтите, что в случае  поломки колонны внутри скважины достать из шахты её элементы будет очень проблематично. Чтобы избежать разрыва колонны необходимо постоянно контролировать надежность резьбовых соединений на предмет отсутствия люфтов.

Начало бурения скважины своими руками — применение бензобура

Главным достоинством, которое обеспечивает колонковая технология, является идеально ровная форма скважины. К недостаткам можно отнести большую трудоемкость процесса, так как вращать внутри грунта трубу намного сложнее, чем шнек.

1.1 Ударно-канатный метод (желонирование)

Данная технология к классическому бурению имеет весьма косвенное отношение. Как и в колонковом методе, тут используется полая труба (материал, из которого она изготавливается, зависит от типа грунта: для мягких грунтов подойдет изделие из толстой стали, для твердой породы – тяжелая бетонная труба). На нижней части трубы находится режущее приспособление («клыки»), которые пробивают грунт и захватывают его внутрь цилиндра.

Желонка роняется в скважину с высоты 2 метра, для этого строится специальная тренога, к ней труба крепится с помощью троса,  с помощью которого в дальнейшем извлекается из скважины. Для очистки внутренней полости трубы от шлама (земли), в ней вырезается отверстие на расстоянии 50 см от нижнего края.

Для того чтобы почва лучше поддавалась «пробивке», в скважину заливается обычная вода, либо глиняная смесь, для размягчения грунта. По завершению бурения она вычерпывается с помощью специального ковша.

Для бурения скважины ударно-канатным способом, на практике, требуется как минимум 4 человека. Поскольку сама по себе желонка и так достаточно тяжелая конструкция, а её ещё необходимо вытягивать на поверхность полностью забитую землей, желонирование является очень сложным процессом, который требует затрат большого количества сил и энергии. Именно по этому, для самостоятельного бурения источника на воду лучше выбрать шнековый метод.

1.2 Бурение шнековым способом

Технология шнекового бурения является оптимальным вариантом для создания неглубоких скважин своими руками.  Название метод получил от вида оборудования, которое используется для разрушения грунта – шнека. Шнек является винтообразной конструкцией, которая ввинчивается в землю и при вынимании на поверхность забирает с собой разбуренную породу.

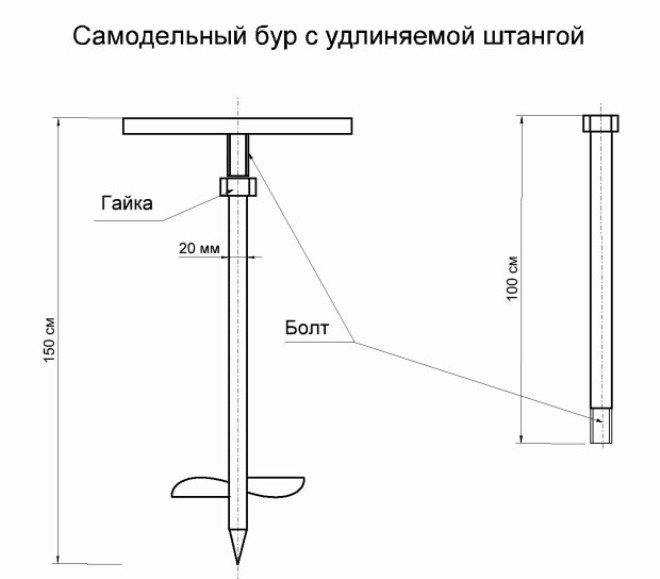

Самодельная буровая установка

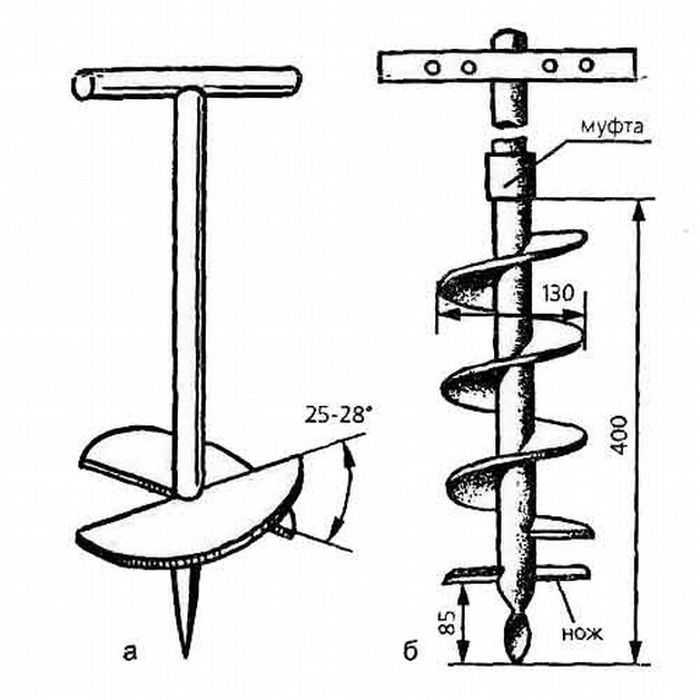

Шнек состоит из двух основных элементов: штока – центральной оси, к которой крепятся лопасти, и самих лопастей – которые расположены по всей длине конструкции под определенным углом друг к другу.

Для облегчения бурения используется вода, которая заливается внутрь скважины для размягчения почвы.

Единственным недостатком бурения шнеком является то, что лопасти при извлечении конструкции на поверхность могут терять часть разрыхленного грунта, который придется повторно изымать из скважины. Несмотря на это, данная технология обладает одним ключевым достоинством, которое делает её предпочтительней вышеперечисленных методов: шнек, при небольших трудозатратах, обеспечивает максимальную эффективность бурения.

Советы и рекомендации

Для тех, кто серьезно настроен на создание скважины собственными силами, полезны будут следующие советы и рекомендации:

• Чтобы вода всегда была чистой и свежей, рекомендуется обустроить скважину таким образом, чтобы обеспечить циркуляцию воздуха.
• Прежде чем использовать воду из скважины для ежедневных нужд, рекомендуется обязательно провести ее анализ. Как правило, при низком качестве воды требуется подобрать подходящий фильтр.
• И наконец, брать воду для проведения анализа состава и бытовых нужд следует не ранее, чем через несколько дней после завершения работ, в противном случае результаты могут быть недостоверными.

Перед использованием скважины важно оснастить ее фильтром Источник tagbur.ru

Как пробурить скважину на участке своими руками

Бурение скважин под воду своими руками

Многие дачники предпочитают нанять бригаду людей, в распоряжении которых находится соответствующая техника, вместо того, чтобы попытаться пробурить скважину самостоятельно.

На самом деле процесс не представляет ничего сложного. Необходимо только разобраться в последовательности действий, подготовить весь необходимый инвентарь и приступить к работе.

Подвиды скважинных конструкций

Относительно глубины бурения, объема добытой воды, её качества и срока эксплуатации существуют следующие типы сооружений:

• Песчаный или фильтровый. Представляет собой трубу, диаметром 100-130 мм, углубленную шнеком в песок на 20-30 м. На нижнем конце стояка закрепляется сетка из нержавеющей стали, выполняющая роль фильтра. Прослужит такая конструкция от 5 до 15 лет, в зависимости от периодичности использования: чем реже ею пользоваться, тем меньше она будет функционировать.
• Артезианский или безфильтровый. Это водосборное подземное строение для добычи воды из известняковых пористых пород. Глубина скважины такого вида — от 20 до 200 м, а срок эксплуатации — минимум 50 лет. В сравнении с предыдущим видом, выкопать артезианский колодец своими руками практически не возможно, поскольку для этой цели необходима специальная буровая машина.

Способы бурения скважин своими руками

Бурение скважин на воду своими руками

На сегодняшний день существует несколько распространенных методов добычи воды собственноручно.

Ручное бурение скважин на воду

Применяется для бурения скважин, глубиной до 25 м.

Необходимый инструмент:

• бур (его головка крепится к нижней штанге);
• штанги (можно сделать из труб, соединив их шпонками или резьбой);
• лебедка;
• осадные трубы;
• бурильная вышка (если скважина планируется глубокая, ею будет подниматься/опускаться бур со штангами).

Бурение скважин своими руками

Этапы технологического процесса:

1. Установка вышки на высоту 50-70 см над уровнем штанги (чтобы ее было легче извлекать).
2. Выкапывание ямы для бура (глубина — две штыковых лопаты).
3. Начальное вращение дается легко, а далее (по мере погружения) понадобится дополнительная пара рабочих рук.
4. Для облегчения дальнейшего вхождения труб можно попробовать увлажнить грунт водой.
5. Через каждые 50 см следует подымать бур на поверхность и очищать лопасти от земли (так как это занимает много времени, надо постараться за каждый подъем захватить как можно больше грунта).
6. Продолжать нужно до тех пор, пока головка не провалится в водоупорный слой.
7. Откачивание жижи проводится погружным насосом (подойдет AL-KO Drain 7000 Classic) до появления прозрачной жидкости.

Ручное бурение скважин под воду имеет свои преимущества: невысокая себестоимость и не нарушение структуры земного покрова. Однако, размеры такого сооружения (что глубина, что диаметр) не позволяют запастись значительным объемом воды, а срок службы не превышает десятилетие.

Бурение скважины на воду ударно-канатным методом

Заключается в раздроблении пород тяжелым предметом (забивным стаканом), который подвешивается канатом к самодельной вышке и падает вниз.

Бурение скважин на воду самодельным буром

Перед тем, как пробурить скважину своими руками ударно-канатным способом, необходимо:

1. Изготовить вышку. Делается она в форме треноги из стальных труб или деревянных бревен. Конструкция должна возвышаться над снарядом на 1,5 метровую высоту.
2. Подготовить забивной стакан. На конце стальной трубы устанавливается режущая кромка (нож, напоминающий шнек), а чуть выше (примерно, 50 см) вырезается отверстие для извлечения земли. Верхняя часть снаряда тросом крепится к вышке.
3. Натянуть канат, который лебедкой приведет в движение установку. Далее происходит тот же цикл, что и в предыдущем способе.

Длится ударно-канатная добыча воды долго и хлопотно, но является самым дешевым способом.

Способы бурения своими руками

Есть несколько способов, с помощью которых можно добраться до водоносного слоя:

• шнековый бур – по мере углубления в толщу земли его наращивают новыми секциями металлической трубы;
• желонка – приспособление с острыми зубьями на конце и клапаном, препятствующим высыпанию земли обратно в шахту;
• с помощью размывания грунта – гидравлический способ;
• «игла»;
• ударно-канатный способ.

Используя технологию шнекового бурения, можно вырыть скважину глубиной до 100 метров. Вручную это сделать сложно, поэтому используют стационарные электрические установки, а бур наращивают новыми секциями по мере углубления. Периодически его поднимают, чтобы высыпать грунт. Чтобы стенки не осыпались, вслед за буром укладывают обсадную трубу.

Если бур нельзя нарастить, к его основанию прикрепляют желонку с острыми краями и бур ввинчивает ее еще на несколько метров глубже. Далее трубу поднимают и высыпают скопившийся грунт.

Работу с помощью шнека можно выполнить на мягкой почве. Каменистая местность, глинистые отложения и плауны не пригодны для такого способа.

Желонка – это металлическая труба с припаянными на конце зубьями из твердой стали. Чуть выше в трубе находится клапан, который перекрывает выход грунту при подъеме устройства с глубины. Принцип работы простой – желонку устанавливают в нужном месте и вручную поворачивают, постепенно углубляя в почву. Способ занимает больше времени, чем использование электрического оборудования, но он экономный.

Устройство требуется периодически поднимать и высыпать землю из трубы. Чем глубже уходит труба, тем тяжелее ее поднять. Вдобавок прокручивание требует применения грубой силы. Чаще всего работают несколько человек. Чтобы грунт легче поддавался бурению, его размывают водой, заливая ее сверху в трубу с помощью шланга и насоса.

Ударно-канатное бурение — наиболее старый метод, который используется по сей день. Принцип заключается в опускании металлического стакана в обсадную трубу и постепенное углубление скважины. Для бурения нужна станина с закрепленным тросом. Способ требует времени и частых подъемов рабочей трубы, чтобы высыпать грунт. Для облегчения работы применяют шланг с водой, чтобы размыть почву.

Способ «игла» для абиссинской скважины: при опускании трубы происходит уплотнение грунта, поэтому он не выбрасывается на поверхность. Для проникновения в почву нужен острый наконечник из ферросплавных материалов. Сделать такое устройство в домашних условиях можно, если водоносный слой расположен неглубоко.

Способ отличается дешевизной и небольшими затратами времени. Недостаток заключается в том, что для обеспечения частного дома водой такой скважины будет недостаточно.

2 Станки ударного бурения

Установки для ударного бурения разрабатывают скважину посредством кратковременного воздействия на дно скважины специального инструмента, совершающего возвратно-поступательные движения. В зависимости от принципа работы все буровые станки данного типа делятся на 3 разновидности:

1. Станки ударно-канатного бурения.

Их устройство не предполагает наличия осевого усилия при подаче рабочего инструмента — боек падает на дно скважины под своем весом. Такое оборудование имеет достаточно низкую производительность, но при этом она крайне эффективна при разработке хрупких горных пород.

Рабочий инструмент таких станков имеет вес 1-3 тонны, он подвешивается на лебедке и поднимается посредством кривошипно-шатунного механизма на высоту 1-2 метров над забоем. В процессе разработки на дно скважины заливается вода, размягчающая породу.  Разрушенный грунт периодически удаляется с помощью желонки.

БС-3

Установки для ударно-канатного бурения бывают как крупногабаритные на гусеничном (БС-3) либо колесном ходу (БЖ-6), так и компактные (сборного типа) для разработки скважин на воду. Общим недостатком всех агрегатов является низкая производительность, так как скорость свободного падения рабочего инструмента непосредственно зависит от силы земного притяжения и количество ударов невозможно увеличить выше отметки 50-60 шт/мин.

1. Станки шарошечного бурения.

В таких агрегатах рабочим инструментом выступает шарошечное долото, осуществляющее дробяще-скалывающую разработку породы. Буровой колонне, на которой закреплено долото, сообщается не только возвратно-поступательное движение с большим усилием по отношению к дну забоя, но и вращательное движение.

Шарошечное долото

Такие установки используются для бурения всех типов грунтов — от мягких до особо твердых (включая горные породы), они способы разрабатывать скважины диаметром 72-400 мм. Среди отечественного оборудования выделим станок СБШ-200 (глубина — 30 м, диаметр 190-243 мм) и станок СБШ-250 (глубина — 40 м, диаметр — 214-270 мм). При разработке карьеров чаще всего используется буровой станок БТС 150 на базе гусеничного трактора Т-10М.

1. Станки ударно-вращательного бурения

Установки ударно-вращательного бурения отличаются от ударно-канатных и шарошечных агрегатов тем, что при разработке скважины их рабочий инструмент вращается не только в перерывах между ударами, а непрерывно. При этом забой углубляется за вхождения коронки в грунт в момент удара, а вращение обеспечивает очистку дна скважины от выработанной породы.

Основными признаками оборудования данного типа являются низкий крутящий момент и осевое усилие, при большой ударной нагрузке. Ударно-вращательное бурение демонстрирует максимальную производительность при работе на особо твердых и абразивных породах.

СБУ-125

Среди техники отечественного производства наиболее распространенными установки серии СБУ-125, способные разрабатывать вертикальные и наклонные скважины диаметром до 125 мм на глубину до 22 метров.  Все модели СБУ-125  обустроены на базе гусеничной углепогрузочной машины УП-3.

2.1 Станки колонкового бурения

Установки колонкового бурения чаще всего применяются при исследовательских и строительных работах. Основным их отличием от шнекового и ударного оборудования является то, что выработка грунта осуществляется не по всему периметру скважины, и лишь по радиусу колонкового снаряда, который представляет собой круглую трубу с наваренными на торец твердосплавными режущими зубьями.

При работе внутренняя полость колонкового снаряда заполняется вырезанным грунтом, после чего снаряд поднимается на поверхность и его содержимое извлекается. Такое принцип работы позволяет получать цельную породу, необходимую для проведения геодезических испытаний.

СКБ-4100

Также по колонковому принципу действуют все агрегаты для бурения отверстий в монолитных конструкциях из железобетона. Их рабочий инструмент оснащен специальными алмазными резцами, эффективно вскрывающими материал повышенной твердости.

Способы бурения скважины?

Выбор способа, который бы помог добраться до нужного водоноса, зависит, в первую очередь, от глубины залегания и особенностей грунтов. Выбирать же придется среди таких методов бурения:

• шнековый;
• роторный;
• ударно-канатный;
• ручной.

Каждый из перечисленных способов имеет преимущества, однако не всякий поможет добраться до глубоких пластов водных запасов. На какую глубину бурения можно рассчитывать, используя обозначенные виды бурения скважин, поговорим далее.

Бурение шнеком

Шнековая проходка скважины самая простая из применяемых механизированных технологий. Бурение происходит с помощью вращения винтоподобного приспособления, которое сначала разрыхляет грунт, врезаясь в него, а затем поднимает его к устью скважины. Бурить таким способом можно на глубину до 80 м при ширине колодца от 10 до 60 см.

Преимущество шнекового бурения в простоте технологии и ее сравнительно невысокой стоимости. В регионах с сухими и не твердыми грунтами такой способ бурения скважин предпочтительнее других, если бурить до верховодки или «на песок». Есть возможность достать шнеком до известняка, если он залегает не глубоко.

Роторные бурильные установки

Роботу роторного бура можно сравнить с действием строительного перфоратора. Порода разбивается за счет вращения рабочей части и удара, который обеспечивает гидравлический механизм. Разрушенный грунт выводится на поверхность благодаря непрерывной промывке ствола глинистым раствором. Различают такие виды промывки:

• прямая;
• обратная.

Прямая промывка легче осуществима технически. При этом раствор подается в ствол и выходит к устью по затрубному пространству (между обсадными трубами и краем пробуренного ствола).

Обратная промывка сложнее технологически, однако дает лучшее вскрытие водоносного пласта и больший дебет скважины при последующей эксплуатации. Промывная жидкость заливается в затрубное пространство, после чего откачивается насосным оборудованием вместе с разрушенной в процессе бурения породой.

Роторное бурение самое технически сложное и дорогостоящее из применяемых методов, но незаменимо при желании достичь глубоких артезианских водоносов, особенно на сложных для проходки грунтах. Глубина бурения ротором достигает 300м, что позволяет вскрыть любые глубокорасположенные артезианские пласты. Еще одним преимуществом метода является высокая скорость проходки ствола.

Ударно-канатное бурение

К новым способам проходки ствола ударно-канатный метод не отнесешь, так как он является одним из первых, что применялся механизировано еще в начале прошлого века. Несмотря на то, что технология во многом не совершенна, она применима до сих пор ввиду своей простоты и хорошего качества изготовленной скважины.

Бурить грунт таким методом приходится долго. Суть проходки ствола в том, что с высоты падает тяжелый, зауженный снизу цилиндрический предмет (стакан) и за счет этого разбивает грунт. Выборка разрушенной породы происходит тем же стаканом, устроенным так, что грунт заходит в его полости и поднимается наверх вместе со снарядом. Подъем стакана происходит с помощью троса и лебедки, что установлена на треноге, или другом надежном каркасе, возвышающимся над уровнем почвы.

Для разрушения твердых пород, встречающихся на пути проходки ствола, используется ударная штанга, что бьет по стакану сверху, многократно умножая усилие. Часто для этих же целей дополнительно используется наконечник, выполняющий функцию долота.

Несмотря на трудоемкость ударно-канатного способа бурения, технология имеет и ряд преимуществ, главное из которых, — качественное вскрытие водоносного пласта с минимальным его загрязнением. Второй несомненный плюс, — технологическая простота, благодаря чему этот способ бурения скважин многие домовладельцы, как показывает опыт, с успехом применяют при устройстве неглубоких колодцев своими руками.

Как чаще всего бурят своими руками?

С учетом того, что ручное бурение является очень трудоемким, на изготовление глубокой скважины рассчитывать не приходится. Опыт свидетельствует о том, что бурить глубже 10 м своими руками даже с несколькими помощниками тяжело физически, и на это уходит слишком много время.

Для самостоятельной проходки ствола обычно применяется ручной бур, что, по сути, является укороченным шнеком (принцип воздействия на грунт тот же). Вращение бура происходит за счет ворота, находящегося над поверхностью. При заглублении для соединения шнека и ворота используются соединительные штанги.

Способы бурения и буровой инструмент

Для самостоятельного бурения скважин подходят следующие способы:

• вращательный (роторный), когда буровой снаряд, вращаясь, «вгрызается» в породу;
• ударный, при котором по буровой штанге делаются удары, заглубляющие снаряд в породу;
• ударно-вращательный, когда штангу поднимают-опускают нужное число раз, рыхля породу, а затем вращают, чтобы забрать эту породу в полость бурового снаряда;
• канатно-ударный, при котором особый буровой снаряд опускают, а затем поднимают на канате, попутно забирая этим снарядом отработанную породу.

Все вышеперечисленные способы — это методы, так называемого, «сухого бурения». Если же говорить о гидробурении, там работать приходится в слое воды или в буровом растворе, которые делают породу более податливой. Гидробурение считается неэкологичным и затратным способом, поэтому любители применяют его крайне редко. Кроме того, оно требует специального профессионального оборудования, тогда как при любом из сухих способов можно обойтись:

• шнековым буром (шнеком), подходящим для суглинков, чуть влажных супесей и мягких глин;
• бур-стаканом (буровым снарядом Шитца), отлично работающим при канатно-ударном бурении со связными, но вязкими, сильно облипающими грунтами, в которых шнек, например, обязательно застрянет;
• ложковым буром, который при вращательном и ударно-вращательном бурении подходит для рыхлых и сыпучих грунтов, держащихся в витках шнека, а также в стакане;
• желонкой, чтобы при канатно-ударном бурении счищать со ствола осыпавшийся грунт, ил или мягкую полужидкую породу;
• ударным долотом для возможной разбивки валунов.

Режущие кромки всех вышеперечисленных буров сделаны из закаленной стали. А посмотреть схемы изготовления самодельных буровых снарядов для скважин на воду можно на рисунке:

Диаметры меняются в зависимости от калибра конкретной скважины.
