Как правильно залить теплый пол

Структура теплого пола

Она определяется двумя показателями:

  • подпольное пространство;
  • тип нагревательных элементов.

Подпольное пространство

  • Перед заливкой стяжки на первых этажах или в подвальных помещениях монтируют два вида изоляции: тепловую и водяную. Теплоизоляция состоит из утеплителя. Для оборудования полов в жилых помещениях используют базальтовую минеральную вату или экструдированный пенополистирол. Толщина слоя – 50-100 мм. Она зависит от климатического района. Минеральную вату надо гидроизолировать с двух сторон. Для этой цели используют обычную полиэтиленовую пленку или мембранную пароизоляцию. Экструдированный пенопласт не впитывает влагу. Поэтому гидроизоляция укладывается прямо на черновое основание под утеплитель.
  • В помещениях с теплым подпольным пространством утеплитель укладывать не обязательно. Если принято решение о дополнительном утеплении, то толщина материала составляет всего 20-30 мм.

Вне зависимости от типа помещения, укладка теплого пола в стяжку проводится на слой теплоотражающего материала. У него одна сторона покрыта фольгой и не дает теплу уйти вниз.

Тип нагревательных элементов

Водяной или кабельный – предусматривает максимальное количество слоев:

  • Первый – основание. Это может быть плита перекрытия, которую надо выровнять, либо земляная подложка, на которую надо смонтировать армированную монолитную плиту из бетона.
  • Второй – гидроизоляция. В случае с плитой перекрытия она настилается по ней. При устройстве монолитной железобетонной плиты пленка кладется прямо на землю.
  • Третий – утеплитель. Это листы базальтовой минеральной ваты или пенопласта. Их укладывают стык в стык. Щели заделывают монтажной пеной.
  • Четвертый – паро,- или гидроизоляция. Ее используют только для защиты минеральной ваты. Для пенопласта она не нужна.
  • Пятый – теплоотражающая поверхность. Она состоит из фольгированного материала и вспененного полистирола.
  • Шестой – нагревательные элементы. Применяют полипропиленовые трубы или электрические кабели. Их крепят к основанию скобами.
  • Седьмой – армирующая сетка. Ее монтируют при толщине стяжки теплого пола больше 50 мм.
  • Восьмой – выравнивающая стяжка из песка и цемента. Ее заливают по всей поверхности теплого пола.
  • Девятый – финишное покрытие. Для водяного и кабельного теплых полов это может быть керамическая плитка, ламинат, паркетная доска и другие отделочные материалы.

У кабельных или инфракрасных нагревательных матов количество слоев уменьшается:

  • Первый – основание. На ровные плиты перекрытия маты можно монтировать без предварительной подготовки. Достаточно вымести весь строительный мусор.
  • Второй – кабельные или инфракрасные электрические маты. Их продают рулонами, которые раскатывают по полу и соединяют в электрическую сеть.
  • Третий – финишное покрытие. Чаще всего это уложенная на клей кафельная плитка.

При монтаже пленочных нагревательных элементов категорически запрещается устраивать «мокрую» стяжку.

Используют «сухую», состоящую из нескольких слоев:

  • Первый – основание. Технология его устройства не отличается от двух предыдущих.
  • Второй – пленочные нагревательные элементы. Их монтируют прямо на основание. Затем соединяют в единую электрическую цепь.
  • Третий – гидроизоляция. На пленочный пол настилают полиэтилен.
  • Четвертый – настил. Для жесткости монтируют листы ГВЛ, ДВП, ОСБ.
  • Пятый – финишное покрытие. Это может быть ламинат, пробковый пол, линолеум и др.

Настильная стяжка из листов ГВЛ, ДСП – это самый простой вариант. Она не требует больших финансовых и трудовых затрат.

Технология укладки чернового типа

К черновой стяжке следует относиться со всей ответственностью, поэтому заранее проводят подготовку инструментов и материалов. Для работы потребуется:

  • миксер для замешивания смеси (можно заменить дрелью) и широкая глубокая емкость;
  • маячки, уровень, шпатель и правило для контроля и обеспечения выкладки ровной поверхности;
  • цемент, песок и вода – материалы для замешивания.

В работе придерживаются следующей инструкции:

Если выполняется ремонт помещения в полном объеме, необходимо предварительно оштукатурить стены и потолок

Это важно сделать до заливки, поскольку штукатурка будет падать, и выравнивать поверхность придется вновь.
Все сливные отверстия и прочая фурнитура закрывается полиэтиленом или малярным скотчем. При наличии кабелей их четко фиксируют.
Требуется убрать весь мусор с поверхности пола

Важно помнить, что даже малая соринка может привести к последующей порче.
Далее устанавливаются маяки, которые крепятся алебастром.
Приготовить смесь для заливки – соединить цемент и песок в пропорции 3:1. Добавляют воду до образования густой смеси и пластификатор в соответствии с вышеуказанными рекомендациями.
Между маяками сразу заливают приготовленный раствор, распределяя его равномерно и ровно по поверхности. Смесь необходимо утрамбовывать, чтобы выпустить воздух. Если он останется, при высыхании слой даст трещину.
В ход идет правило, с помощью которого выравнивают поверхность. Движения должны быть волнообразными, на себя.

Затем следует закрыть комнату

Важное условие здесь заключается в отсутствии проникновения света и сквозняка в помещение. Через сутки на пол кладут полиэтилен, с помощью которого увеличивается скорость просушки

Оставляют материал до полного высыхания в течение нескольких дней.

Толщина стяжки

Согласно нормам СНиП, слой покрытия над трубками должен быть не менее 20 мм. Это верно, если используется цементно-песчаная смесь или состав раствора для стяжек со сходными характеристиками. Для наливного пола на цементной основе рекомендуется увеличивать слой покрывающей укладки на 5-10 мм для компенсации усадки.

Так как стандартный диаметр трубок составляет 20-25 мм, становится ясно, какая толщина стяжки для теплого водяного пола является минимальной. Это 45 мм без учета гидро, теплоизоляции, а также подложки для укладки системы. Такая цифра соответствует рекомендованной толщине для цементно-песчаных и сходных по характеристикам смесей, поэтому стяжка теплого водяного пола может быть сделана самостоятельно по стандартной методике.

На практике в расчетах ремонтных работ принимается, что при устройстве системы отопления будет подъем горизонта напольного покрытия на 70-100 мм. В данный показатель толщины входит:

  • гидроизоляция;
  • слой утеплителя;
  • термоизолятор, необходимый в структуре отопления;
  • подложка для удобной прокладки трассы контура;
  • основная стяжка пола с расположенными в ней трубками системы.

Если основание для укладки всей напольной структуры (например, бетонная плита) ровное, общая толщина покрытия в 70 мм является оптимальной. Укладка водяного теплого пола с применением составов цементной группы позволит не превышать массу покрытия, рекомендованную для большинства строений.

Обязательно ли армировать стяжку

Технология монтажа теплых полов подразумевает использование армирующего слоя. Укладка сетки позволяет в несколько раз увеличить прочность бетонной плиты.

Выравнивающую стяжку, из готовых составов, согласно указаниям производителя, можно заливать и без армирования. Однако практика показывает, что использование сетки необходимо, так как арматура помогает облегчить монтаж трубопровода. Водяной контур фиксируют непосредственно на сетку, используя хомуты.

Увеличить прочность бетона, можно добавив стекловолоконный наполнитель стяжки. Армировочное волокно перемешивается во время приготовления раствора. Фиброволокно позволяет обойтись без использования армирующей сетки.

Так как слой стяжки должен быть не менее 5 см, чтобы обеспечить высыхающему раствору устойчивость на разрыв, обязательно использовать армирующую сетку.

Виды применяемых стяжек

Существует три вида, которые подходят для монтажа системы водяного теплого пола. Каждый из них имеет преимущества и недостатки.

Сухая

Представленный вид считается распространенным, состоящим из керамзита. Основной материал вспенен вермикулитом, пенополистиролом или перлитом. Удобство заключается в самостоятельном монтаже, поскольку сухую стяжку достаточно рассыпать и выровнять. Поверхность накрывают листом гипсокартона или ДСП

Важное условие здесь – это применение только влагостойкого материала

Из преимуществ выделяют простой и быстрый монтаж, хорошая шумоизоляция. Работники получают возможность выкладки чистового пола уже на следующий день. Использование такой разновидности уменьшает нагрузку на плиты в 2 раза.

Недостатки сводятся к возможному появлению плесени, что происходит вследствие попадания воды. Сухая стяжка не может выдержать большого груза – это объясняется использованием плит ДСП и ГКЛ. Поэтому не рекомендуется монтировать дополнительных перегородок. Владельцы квартир и домов отмечают наличие характерных шуршащих звуков при ходьбе в первое время эксплуатации.

Мокрая

Водяной теплый пол преимущественно кладут на мокрую стяжку. Это цементно-песчаный раствор или бетонная смесь, которую разводят в соответствии с пропорциями приобретенной продукции. Работа требует аккуратности и внимания, поэтому принимаются за самостоятельный монтаж не всегда. Подходит для пола с керамикой или каменной отделкой. Требует четкого выравнивания поверхности. В противном случае чистовая отделка будет проходить с ошибками, нарушением геометрии.

Преимущества представляются следующим образом:

  • Этот вид прочнее, поэтому рекомендуется использовать при возведении дополнительных перегородок в помещении.
  • Может стать финишным покрытием в помещении. После ее полной просушки достаточно выкрасить пол в нужный цвет.
  • Высокая звуковая и тепловая изоляция.

Из минусов можно выделить трудоемкость процесса и большой вес получившегося слоя. Поэтому не рекомендуется использовать представленный вид стяжки в панельных домах. У них слабые перекрытия, и большой вес может привести к возникновению трещины в стене. Также отмечают долгую просушку, что заметно осложняет процесс.

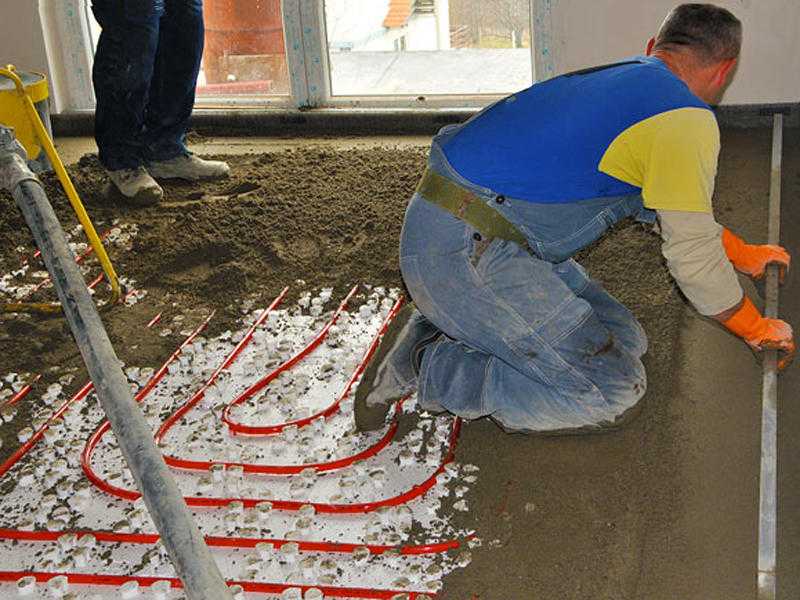

Полусухая

Полусухая стяжка укладывается не намного легче мокрой разновидности, поскольку здесь для работы потребуются пневмонагнетатель, смешивающая и шлифовальная машина. Смесь представляется в виде песчано-цементного состава, который тяжело разравнять на большой площади. При самостоятельном монтаже можно обойтись и без дополнительного оборудования, но только если ремонтируются небольшие площади. В противном случае выложить пол ровно не получится вовсе.

Преимущества полусухой разновидности заключаются в следующих факторах:

  • Небольшой вес цементного раствора, что обеспечивает безопасность проживания в многоквартирном доме.
  • Отделку можно начинать уже через 2-3 дня, поскольку за это время достигается полная просушка.
  • Влагоустойчивость, хорошая звуковая и тепловая изоляция.

Из отрицательных моментов выделяют только необходимость дополнительного оборудования для ремонта. Если есть возможность взять его напрокат, значит, проблем в полусухой стяжке быть не должно.

Дополнительные советы

Ламинат в сочетании с ТП – хорошее решение для жилых домов. Чтобы улучшить его эффективность, нужно соблюдать такие рекомендации:

  1. Установка системы будет эффективнее, если ее поставить сразу во всех комнатах.
  2. При уходе за покрытием нужно стараться использовать как можно меньше воды, даже если покрытие влагостойкое.

Важно правильно ухаживать за покрытием

  • Использование теплого пола вместо традиционного отопления поможет избежать неравномерного прогрева воздуха и поднятия пыли.
  • Выбирать нужно только те модели ламината, которые разрешено производителем устанавливать поверх теплого пола.

Чем залить теплый водяной пол?

Это естественный вопрос, когда черновая стяжка уже готова.

Но спешить не будем:

  1. Начнем с организационного момента: обеспечения уложенных труб от механических «ушибов». Представьте себе весь процесс: вы будете перемещаться по рабочей площади, носить раствор и т.д., потому следует подумать о щитах и приспособлениях с досок, которые бы перекрывали трубы.
  2. Теперь о теплоизоляции. Она свойственна тем трубам, которые подводят к коллектору теплоноситель, и имеет толщину в пределах 6-9 мм. В большинстве случаев мы работаем с пластиковыми трубами. Данный материал рекомендуют прятать, а для этой процедуры мест предостаточно: и каналы, сделанные в теплоизоляции пола, и шахты, и штробы etc. Возможна, правда, и открытая укладка, но только если есть гарантия, что на данном участке нет риска механических, либо иного характера повреждений. Отметим – солнечных лучей, которые прямо попадают на трубы, также стоит избегать.

Внимание! Перед тем, как залить финишный слой, на листе следует начертить схему вашей сетки из труб. Необходимо максимально точно указать размещение всех осей

Это важно для следующих работ – ведь в стяжке могут устанавливать разные элементы — от дюбелей и до пробок т. п

Схема минимизирует риск повредить трубу.

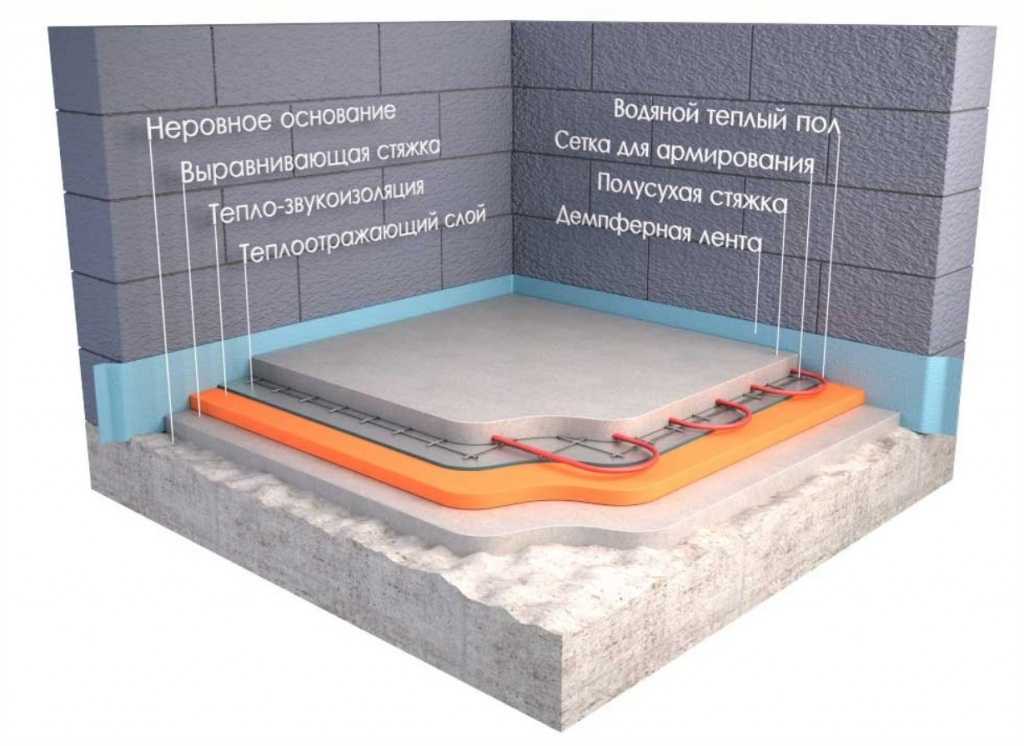

Черновая стяжка под теплый пол. Правильный пирог и подбор толщины стяжки

Теплый пол под бетонную стяжку напоминает четырехслойный пирог.

Нижний слой – это черновая стяжка. Её задача выровнять неровность пола. Стяжку можно и не делать, если основанием служит плита перекрытия. Главное, чтоб поверхность была ровной.

Черновая стяжка под теплый пол покрывается теплоизолятором, например пенофлоном или пробковой подложкой, чтоб не греть фундамент или нижний этаж

Поэтому теплоизоляционный слой считается важной частью в оборудовании теплых полов

Следующий слой – это укладка водяной трубы, кабеля или нагревательных матов и других элементов.

Завершающим слоем становится бетонная стяжка.

Стоит отметить, что теплоизоляционный слой в данной отопительной системе выполняет и звукоизоляционную функцию.

Стяжка требует особого внимания, ведь на нее приходится не только физическая нагрузка, но и тепловая. Поэтому пол должен быть прочным, а значит не растрескиваться и не способствовать отслоению плитки. Наличие трещин приведет к неравномерному прогреву пола и перегреву нагревательных элементов. Впоследствии этого, детали быстро выйдут из строя.

Сухие смеси для выравнивания пола

Для изготовления стяжки используются уже готовые смеси, произведенные специально для отопления данной системы, или цементно-песчаный раствор. Хорошо зарекомендовал себя бетон марки М-150. Можно взять любой другой. Раствор смешивается с клеем ПВА, вместо пластификатора, по пропорции: на один мешок – один килограмм клея.

Чистовую стяжку в водяном теплом полу лучше делать на основе отсева, то есть мелкого щебня с песком. Такой раствор будет крепче цементно-песчаной смеси и с большей теплоотдачей.

Цементно-песчаная смесь поверх водяной системы

Состав бетонного раствора простой, а именно одна часть цемента смешивается с шестью частями готового отсева или смешивается одна порция цемента с 4 порциями щебня и 3,5 порциями песка. Бетон должен быть пластичным. Если будет недостача песка или излишек щебня в растворе, стяжку выровнять будет намного труднее.

Заливают систему теплый пол бетонным раствором слоем от 3 до 7 см в частных домах и в промышленных помещениях слоем в 10 см. Стяжка под теплый водяной пол делается толщиной над трубой в 4,5-7 см.

Толщина слоя в 3-5 см позволит быстро нагреть пол и само помещение сразу, как только включится напольное отопление. Еще одним преимуществом является равномерный нагрев поверхности пола. Это говорит об отсутствии теплых и холодных полос.

Обратите внимание! Если уровень пола не позволяет сделать стяжку толще 3 см, то для большей прочности покрытия применяют самовыравнивающуюся смесь. Изготовители уверяют, что толщина стяжки под теплый пол в 2,5 см такой смеси над трубой будет достаточно

Еще цементный раствор можно смешать с универсальным пластификатором. Для этого к сухой смеси весом в 100 кг добавляется один литр добавки.

Когда можно включать теплый пол

Используйте лишь то количество клея, которое было бы необходимо вам для крепления плитки и без нагревательного мата. Сама конструкция нагревательного мата, представляет собой греющий кабель, который с определенным шагом закреплен на армированной сетке. Сетка изготовлена таким образом, чтобы при заливке плиточным клеем, раствор свободно проникал сквозь нагревательный мат и плотно сцеплялся с черновым полом. В среднем толщина плиточного клея — 10 мм.

При использовании системы «электрический кабель в стяжку», толщина цементно-песочной стяжки должна составлять не менее 3 см. При стяжке менее данного значения, тепло, интенсивно вырабатываемое электрическим кабелем, будет негативно воздействовать на него, что существенно снизит срок службы системы.

При использовании электрического пола «кабель в стяжку» в качестве источника основного обогрева помещения, толщина стяжки должна быть 5-7 см, а мощность составлять 160-180 Вт/м².

В-третьих, система устанавливается только на чистую площадь, то есть свободную от массивной мебели, бытовой техники, сантехники и др. Теплый пол, при работе, требует равномерной тепловой отдачи. Если по каким-либо причинам тепловыделение происходит не равномерно, то кабель начинает перегреваться в стыках. Именно поэтому электрический теплый пол не укладывают единым куском в разные помещения при наличии дверей.

В-четвертых, при использовании электрического кабеля в стяжку, теплоизоляция рекомендована, при использовании сверхтонких нагревательных матов теплоизоляция не устанавливается. Использование теплоизоляционного и теплоотражающего материала совместно с системой теплого пола «греющий кабель в стяжку» позволяет сэкономить до 20% тепловых потерь. Как правило, в качестве теплоизоляции используется материал на основе вспененного полипропилена с фольгированным покрытием, полипропилен является прекрасным теплоотражателем, а фольга равномерным образом распределяет вырабатываемое кабелем тепло по стяжке, препятствуя обогреву полосами. В то же время, использование теплоизоляции совместно с системой теплого пола «нагревательный мат (термомат)» не допускается, так как при этом толщина плиточного клея не позволит получить плотное сцепление всей укладки с черновым полом. Получится так называемый неплотный «бутерброд», а не плотное сцепление, «ходячий» пол, просветы в растворе, влияют на устойчивость плитки. Плитка отвалится, а греющий кабель может быть поврежден; растянут или разорван.

В-пятых, это использование несовместимых с электрическим теплым полом покрытий. Для кабеля в стяжку подойдут: керамическая плитка, керамогранит, теплопроводный линолеум и ламинат, ковролин без жесткой основы. Укладка покрытий с плохой теплопроводностью запрещена, т.к. вырабатываемое электрическим кабелем тепло будет отражаться и перегревать систему, интенсивному тепловыделению будет некуда деться и оно станет воздействовать на сам кабель, что, опять же, приведет к существенному снижению срока службы электрического теплого пола. Аналогично действует и нагревательный мат, только совместимое покрытие для работы с ним — это керамическая плитка и керамогранит. Допускается использование других покрытий (паркет, линолеум, ламинат и пр.) для работы с матами с низкой линейной мощностью, с такими как Energy Light.

В-шестых, это корректное использование терморегулятора для теплого пола.

  • Не стоит превышать указанную на терморегуляторе максимальную мощность, «нагружая» его. Это приведет к существенному снижению срока службы терморегулятора. Также не стоит забывать и о пусковой мощности — при пуске система потребляет, примерно, на 20% больше чем ее номинальная мощность. Для примера: если максимальное допустимое значение терморегулятора OCD4 1999 — 3600 Вт, то максимальное значение мощности системы не должно превышать это значение, а в идеале не должно превышать значение в 2880 Вт.
  • Запрещено использовать теплые полы, запитывая их к электричеству напрямую, то есть совсем без терморегулятора. Электрический теплый пол нуждается в периодическом отключении, непрерывная работа приведет к тому, что кабель в скором времени перегорит.
  • Терморегулятор предусматривает подключение более одного комплекта теплого пола в том случае, если теплые полы используются в равных по тепловым потерям помещениях (коридор-комната, ванная-туалет, две комнаты и др.).

Водяной теплый пол устройство стяжки и последовательность работ

Чтобы проще было понять, как устроена стяжка для теплого пола, рассмотрим ее по ходу заливки – представим ее в виде некоторой последовательности выполнения работ, отклониться от которой, не нарушив технологический процесс, не получится. Думаю, никому не стоит рассказывать, чем грозят подобные нарушения. Поэтому не будем экономить и заново изобретать велосипед, а подойдем к технологии изготовления стяжки на теплый водяной пол со всей серьезностью и пониманием.

  1. Для начала укладываем гидроизолирующий слой на очищенные от старой стяжки плиты перекрытия. Нужно ведь подумать о нижних этажах и не допустить протекания жидкости, в изобилии содержащейся в цементном растворе! В качестве такого гидроизолирующего слоя, как правило, используется плотный полиэтилен – его полосы расстилают на перекрытия внахлест друг на друга и на стены. Его можно даже приклеить скотчем к стенам, чтобы постоянно опадающие концы пленки не мешали работать.
  2. Укладываем пенопласт. Здесь тонкостей нет никаких, поэтому просто берем и укладываем его как вам нравится или как удобно.
  3. Монтаж отражающей теплоизоляции. Здесь также все достаточно просто. Подобный вид теплоизоляции производится в рулонах – раскатываем ее, стыкуем отдельные полосы между собой стык в стык, после чего места их соединения проклеиваем алюминиевым скотчем.
  4. Отражающая теплоизоляция, скажем просто, не дружит с цементным раствором – вещества, содержащиеся в нем, уже спустя год практически ничего не оставят от фольги, на которую возлагается обязанность отражать тепловые излучения. Именно по этой причине, чтобы воспрепятствовать разрушению экрана, следующим шагом накрываем его целлофановой пленкой (в этот раз можно использовать более тонкий материал). Если позволяют финансы, то сразу можно приобрести отражающую теплоизоляцию с полиэтиленовым покрытием.
  5. Теперь дело за армированием. Здесь также проблем не предвидится – в большинстве случаев сверху теплоотражающего экрана укладывается готовая металлическая сетка, собранная из проволоки толщиной 3мм и имеющая ячейку 100х100мм. В принципе, возможны и другие варианты. Укладывать сетку нужно аккуратно, чтобы не повредить теплоизолирующий слой.
  6. Дальше идет демпфер. В принципе, можно приобрести специальную ленту из вспененного полиэтилена, а можно, как и говорилось выше, использовать тонкий пенопласт. На мой взгляд, экономить не следует – лучше приобрести ленту. Она укладывается вдоль стен по всему периметру помещения. Опять же, чтобы она стояла на месте и не мешала работать, ее можно приклеить местами скотчем.
  7. Если речь идет о водяном теплом поле, то монтируем трубы системы подогрева, если планируете устанавливать электрический подогрев, то этот шаг игнорируется.
  8. Установка маяков. Здесь все стандартно – в качестве маяков используются профили для гипсокартона ud, которые устанавливаются в плоскость горизонта с помощью гидравлического или лазерного уровня. Монтируются маяки с шагом 1-1,8м – он выбирается исходя из длины правила, которым будет тянуться стяжка.
  9. А дальше трудимся в поте лица, готовя цементный раствор, заливая и растягивая его между маяками. Этот процесс не сложный, но трудоемкий – здесь нужно быть очень внимательным и растягивать раствор четко в соответствии с установленными маяками.

Спустя 1-2 суток, когда стяжка пола немного подсохнет, и по ней можно будет ходить, не переживая о том, что она проломится, нужно будет удалить маяки и оставшиеся от них канавки заполнить редким раствором. Также на этом этапе работ не лишним будет почистить стяжку от ненужных наплывов раствора – делается это острым краем правила.

Стяжка для электрического теплого пола заливается практически точно так же, за исключением одного нюанса – электрические нагревательные кабели укладываются уже поверх готовой стяжки. Впоследствии они либо сразу облицовываются плиткой, либо же, если речь идет об установке других напольных покрытий, заливается специальной нивелир-массой.

В заключение добавлю только одно – прежде чем включать подогрев полов и проверять его работу, стяжка для теплого пола должна полностью высохнуть. Как правило, в зависимости от температурного режима в помещении, это происходит в течение 2-4 недель.

Технология монтажа монолитного теплого пола

После демонтажа половых конструкций – стяжки или деревянных лаг – основание следует очистить и выровнять под укладку теплоизоляционных плит. Трещины в перекрытии и по углам заполните раствором, бугры и наплывы сбейте. Вынесите мусор и максимально уберите пыль (в идеале – специальным строительным пылесосом).

Пошагово технология устройства теплых полов в жилой квартире выглядит так:

  1. Железобетонное основание покройте глубокопроникающей грунтовкой с целью обеспыливания. Землю под первым этажом частного дома следует утрамбовать и выполнить бетонную подготовку толщиной 4—5 см.
  2. Расстелите полотна гидроизоляционной пленки с нахлестом 10 см, проклеивая стыки скотчем. Минимальный напуск на стены считается так: толщина утеплителя + высота будущей стяжки.
  3. Уложите термоизоляционные плиты и оклейте стены по периметру комнаты демпферной рантовой лентой на высоту стяжки.
  4. Выполните греющие контуры из труб согласно выбранной схеме раскладки. Закрепите их пластиковыми фиксаторами к утеплителю с шагом 30—40 см. Второй вариант – фиксировать трубы одноразовыми хомутиками к кладочной сетке.
  5. Присоедините подводки к коллектору либо к термостатическому вентилю с головкой RTL, но к существующему отоплению не подключайтесь. Закачайте в контур воду для проверки герметичности системы.

При использовании регулирования с помощью термоголовок RTL длина трубопровода в контуре не должна превышать 60 м, иначе комната прогреется неравномерно. Испытание на герметичность проведите рабочим давлением 3 Бар в загородном доме и 6—7 Бар в квартире с централизованным теплоснабжением. Выдержите указанное давление в течение 24 часов.

Убедившись в герметичности соединений, переходите к заливке стяжки, не опорожняя контуров. Минимальная толщина цементно-песчаного монолита – 5 см, максимальная – 10 см. Чтобы в процессе приготовления раствора не ошибиться в пропорциях, рекомендуется работать с готовой сухой смесью для заливки полов, содержащей пластификатор.

Дальнейшие работы по подключению теплых полов к существующей отопительной сети ведутся спустя 20—28 дней (точный период застывания указан на мешках строительной смеси). Контуры присоединяются согласно выбранной схеме, после чего настилается финишное покрытие. Наглядно технология монтажа напольного обогрева показана в видеоролике.

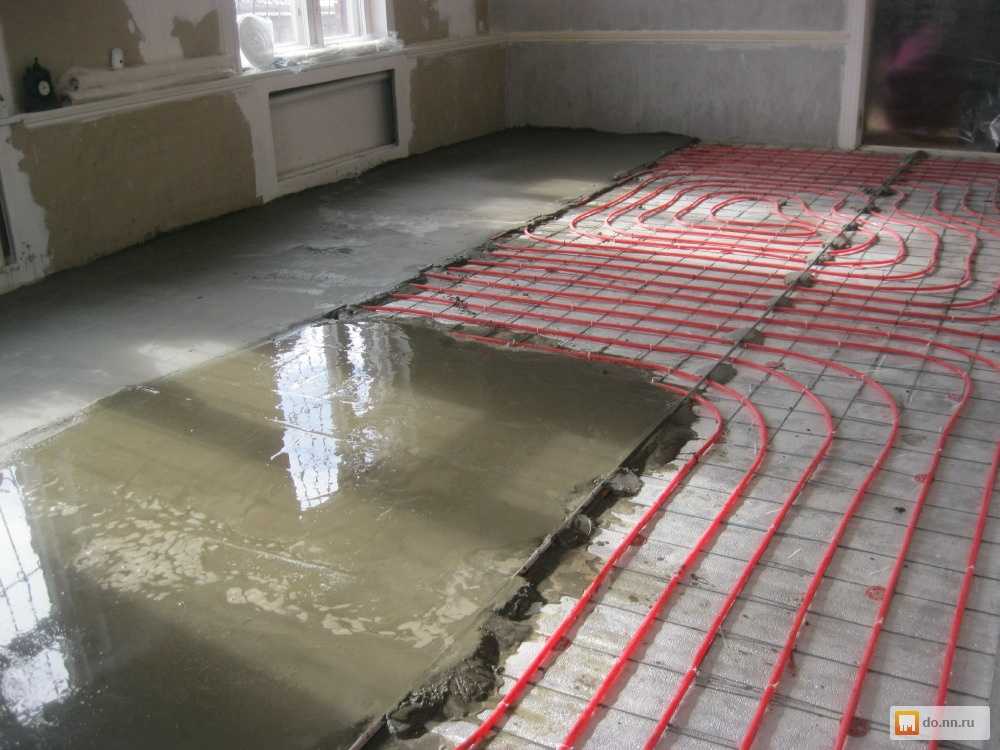

Как выполняется укладка теплого пола в стяжку

Когда все подготовительные работы закончены, и необходимое оборудование и материалы приобретены, можно начинать основные работы по укладке стяжки. Чтобы не возникало никаких вопросов при работе, вам поможет данная инструкция.

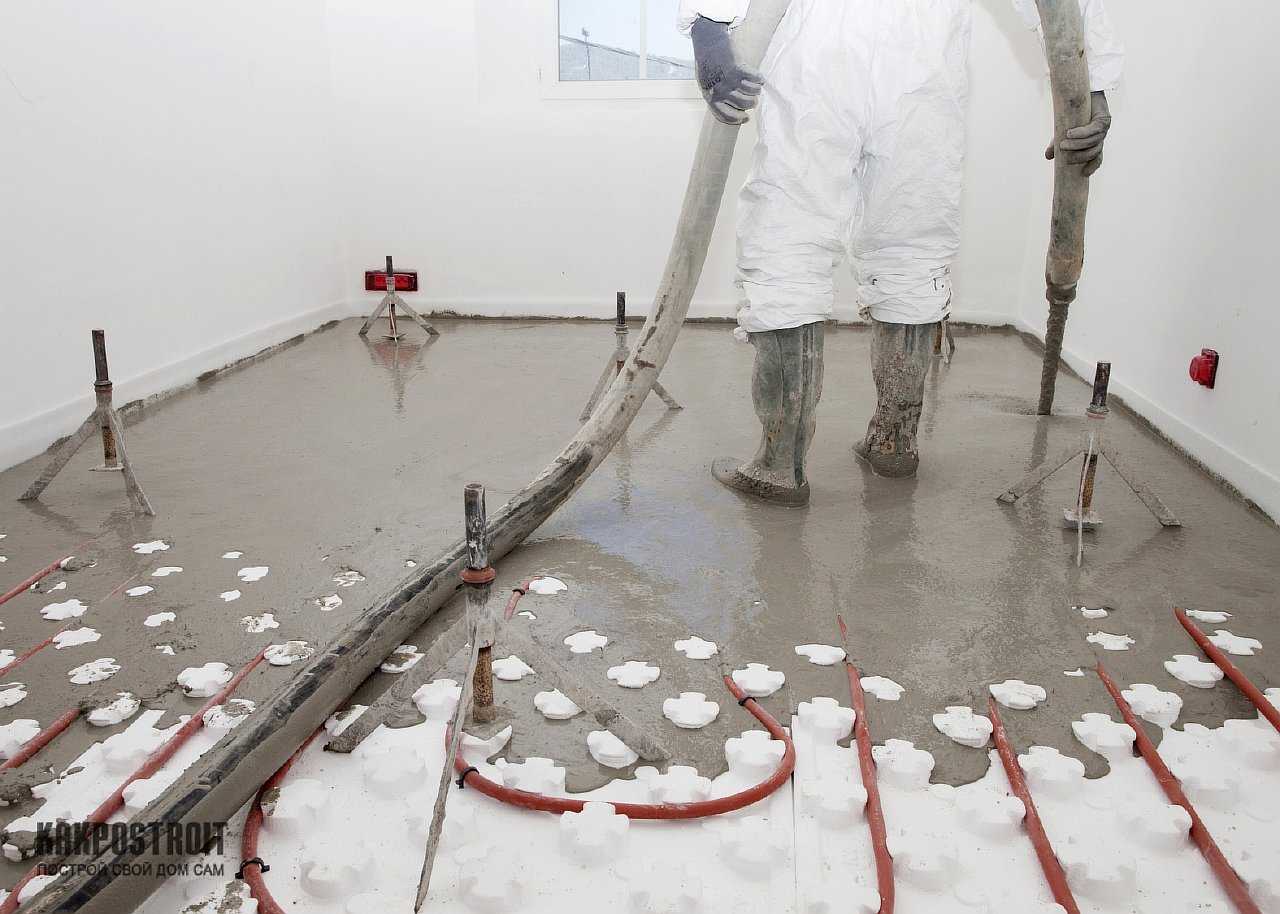

Заливка стяжки пола

Прежде всего, систему нужно проверить на герметичность. Когда вы подготовили раствор, пытайтесь использовать его практически сразу, на протяжении нескольких часов. Всю комнату необходимо заливать готовым раствором без длительных перерывов, иначе вам не удастся добиться ровного пола.

Для начала на стенах отметьте горизонтальные линии, которые будут соответствовать уровню стяжки. На небольшом расстоянии от стен установите специальные маяки для выравнивания поверхности. Начинайте все работы с дальнего угла комнаты. Именно оттуда следует начать заливать раствор. Возьмите правило, опирая его на маяки, выровняйте всю смесь на полу. Не забывайте следить за тем, чтобы толщина наносимого раствора была одинаковой по всей площади помещения. По истечении нескольких дней извлеките маяки и при помощи такого же раствора заделайте все щели.

Чтобы избежать появления трещин и не допустить преждевременного высыхания, постоянно смачивайте цементный раствор водой. Для лучшего результата следует накрыть поверхность полиэтиленовой пленкой примерно на две недели.

Вот и все, осталось теперь только дождаться, пока раствор полностью просохнет. Ни в коем случае не пытайтесь ускорить этот процесс при помощи обогрева, потому что есть большая вероятность, что просто появятся трещины. Поэтому ничего не предпринимайте, а просто ждите примерно четыре недели. Только спустя такое длительное время можно приниматься за выполнение оставшихся работ.

Есть еще некоторые полезные советы для того, чтобы теплые водяные полы были выполнены максимально правильно:

  • Перед тем, как устанавливать бетонную стяжку, убедитесь в том, что нет утечек воды, и вся система работает без нарушений.
  • Для того чтобы теплопотери были минимальными, перед укладкой водопроводных труб положите защитный слой утеплителя.
  • Со всей ответственностью подойдите к выбору материалов для работ. Что касается выбора марки бетона, то ни в коем случае не пытайтесь сэкономить, некачественные материалы могут привести к образованию трещин и нарушению работы всей системы в целом.
  • При выставлении маяков постоянно проверяйте необходимый уровень, они должны находиться в нужном положении, без малейших отклонений. В противном случае вы получите недостаточно ровную поверхность.
  • Не забывайте периодически увлажнять раствор после его укладки, в течение нескольких недель. Делайте это до тех пор, пока раствор полностью не просохнет.

Эти простые рекомендации помогут вам выполнить укладку теплого пола в стяжку своими руками.

Шаг 7 Укладка труб теплого пола

Укладывать трубу при монтаже водяного теплого пола своими руками можно несколькими способами: на предварительно уложенную сетку мак, на полистирол или на специальную ленту. На способ по сути влияет способ крепления трубы, который Вы будете использовать.

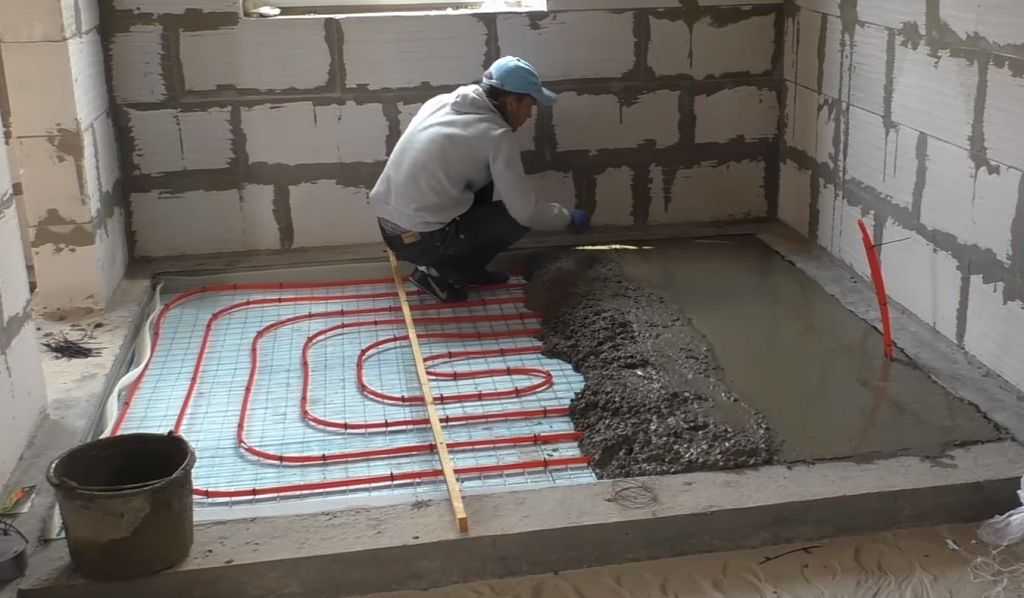

Варианты укладки труб для монтажа теплого пола имеют названия «змейка» и «улитка». Их определили по рисунку из труб, соответственно, в виде змейки или радиального панциря улитки. «Змейка» укладывается в узких, вытянутых проходах, коридорах. «Улитка» – в помещениях с квадратной и прямоугольной формой пола.

Технические особенности вариантов укладки

Способы раскладки трубы теплого пола

Способ укладки улиткой имеет ряд преимуществ, по сравнению со вторым способом, при монтаже и теплоотдаче. Среди них:

  • Трубу приходится гнуть всего на 90℃, а не на 180℃, как при варианте «змейка». В последнем случае это технически сложнее выполнить.
  • Если труба изогнута на 180℃ выше гидравлические потери.
  • При укладке улиткой теплораспределение в помещении равномернее.
  • Потери тепла с вариантом «змейка» от места подачи горячей воды до охлажденного стока очень заметны. В среднем разница в противоположных углах комнаты со «змейкой» составляет примерно 10℃.

Рассчитать расход трубы на квадратный метр теплого, можно, исходя из шага укладки и площади помещения. Результаты находятся по специальной формуле, их можно сгруппировать в таблицу и использовать в дальнейшем.

Расчет трубы простой:

Шаг укладки Примерный расход трубы в метрах на метр квадратный
100 10
150 6,7
200 5

К результатам расчета необходимо также приплюсовать длины подводящих участков от обогреваемой комнаты до коллекторного шкафа. В среднем это от 3-х до 10-ти дополнительных метров трубы.

  • начало «змейки» всегда располагают от холодной (наружной) стены и укладывают по направлению к противоположной внутренней;
  • шаг укладки труб должен варьироваться от 100 до 300 мм;
  • диаметр труб должен составлять 16 или 20 мм;
  • от всех стен трубы укладываются на расстоянии не менее 150 мм;
  • длина петли должна быть не больше 100 м при диаметре трубы 16 мм и не более 120 м при диаметре 20 мм;
  • стыки труб нежелательны.

Если теплый пол – единственный вариант обогрева, то помещение условно разделяют на 2 зоны: краевую и основную. Краевая зона располагается вдоль уличных стен, оконных проемов, где общие теплопотери больше. При наличии одной холодной стены, краевая зона имеет прямоугольную форму со стороной вглубь комнаты – 1 м. В угловой комнате, где состыковываются две уличные стены, краевую зону делают Г-образной формы.

В краевой зоне трубы укладываются с меньшим шагом, он составляет примерно 10 см. Тогда как в основной зоне шаг укладки бывает обычно 20 см. В большом помещении краевую и основную зоны формируют двумя петлями труб. При небольшой площади обходятся одной петлей. Ее укладывают в разных зонах по-разному. Здесь требуется определенная сноровка и опыт, чтобы одну петлю виртуозно разложить двумя разными зонами. Причем должен соблюдаться главный принцип: чем меньше шаг укладки, тем больше поток тепла.

Рекомендации эксплуатации

Все виды работ по технологии должны проводиться при минимальных температурах окружающей среды не ниже пяти градусов. Тоже касается и первоначального этапа созревания готового раствора на поверхности пола. Чтобы стяжки полусухие выполнить на должном уровне, следует придерживаться и определенных рекомендаций эксплуатации:

  • Любые нагрузки ходьбы с максимальным весом до 100 кг допустимы только спустя 12-18 часов после заливки и затирки раствора.
  • Если есть необходимость более весомых нагрузок, свыше 100 кг, то придется выждать, как минимум пять дней.

В данных случаях можно экспериментировать, выходить раньше срока. Но никто не застрахован от негативных последствий, которые могут привести к переделыванию «чернового» пола.

Есть несколько советов, которых следует придерживаться уже в процессе эксплуатации полусухой стяжки. Никакие тяжелые предметы не должны падать на поверхность, особенно если они будут острыми. Когда при этом осуществляется монтаж теплого пола под стяжкой, то он не должен находиться в рабочем состоянии в течение 30 дней после выливания раствора. Отделочные работы в помещении можно выполнять, но в течение как минимум десяти дней никто не советует выставлять леса, стремянки на основание «чернового» пола.

Каждый из этих пунктов может только навредить свежевыложенной стяжке, повредить ее.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Журнал Ремо Стайл
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
