Самодельный ручной листогиб легко изготовить своими руками

Проверка станка на работоспособность и доводка

После того как вы собрали устройство для гибки листового металла своими руками, необходимо протестировать его на работоспособность. Для выполнения пробной гибки лучше использовать более мягкий металл, в качестве которого может выступать лист из жести, гнущийся очень хорошо. Лист укладывается на основание гибочного станка и фиксируется на нем при помощи прижима. Выполняя пробную гибку, прижим станка можно временно притянуть к его основанию струбцинами или использовать для этих целей резьбовые шпильки с накладками.

Если положение данных конструктивных элементов не совсем верное, его подправляют и только после этого приваривают их к станине основательно. Для того чтобы надежно фиксировать прижимное устройство станка в процессе выполнения гибки, используют болты, выступающие над станиной, которые должны совпадать с отверстиями в кронштейнах прижимного механизма. Чтобы установить такие болты на станине, в ней просверливают отверстия, в которых нарезается резьба М10. Болты в такие отверстия вкручиваются по направлению снизу вверх, после чего их шляпки привариваются к нижней части станины.

Установка зажимных болтов с пружинами

Чтобы болты, установленные на станине, легко входили в отверстия в кронштейнах прижимного механизма, их увеличивают до диаметра 10 мм. Гайки, которые будут накручиваться на верхнюю часть таких болтов и тем самым фиксировать на станине гибочного оборудования прижимной механизм, лучше выбрать в виде маховичков, это значительно повысит удобство работы с вашим самодельным станком. Прижимной механизм в процессе его откручивания от станины должен отжиматься. Для этого на болты, при помощи которых он фиксируется, можно надеть пружины или резиновые амортизаторы.

В качестве рукояток привариваем к шляпкам болтов стержни

Собрав самодельный станок для гибки листового металла по вышеописанной методике, вы не зададитесь вопросом о том, как гнуть жесть или как согнуть окрашенный металл: даже оцинковка может обрабатываться на этом оборудовании с достаточно высокой эффективностью. Между тем есть у такого гибочного станка и ряд недостатков.

Конструкция крепления щечек и пунсона недостаточно хорошо продумана, в процессе работы гибочного станка данные элементы постоянно трутся друг о друга и, соответственно, активно изнашиваются. В результате в механизме возникает люфт, приводящий к неточностям в процессе выполнения гибки. Исправить этот недостаток позволяет использование подшипников в данном узле.
Гибочные станки вышеописанной конструкции не отличаются высокой производительностью и могут применяться только в том случае, если необходимо выполнить небольшой объем работ. Чтобы изготовить более производительный ручной станок, необходимо доработать конструкцию прижимного механизма.

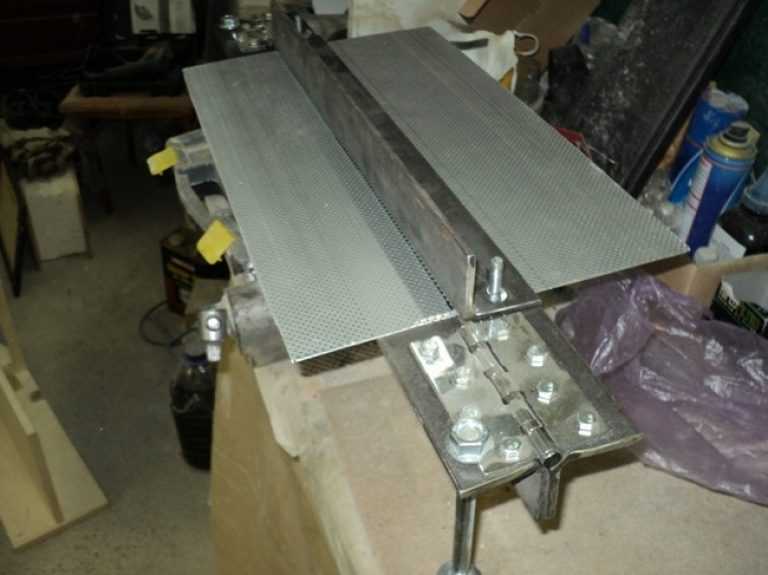

Самодельный гибочный станок в работе

Очень помогает изготовить такой станок своими руками видео. Что характерно, многие профессиональные жестянщики, собирающие станки для гибки листового металла практически из металлолома, предпочитают использовать в своей деятельности именно самодельное оборудование.

Гибочные станки роликового типа, отличающиеся более сложной конструкцией, также могут быть изготовлены самостоятельно. Однако, какого бы типа ни был станок, который вы собираетесь изготовить самостоятельно, следует учитывать, что управлять таким оборудованием вы будете вручную, поэтому делать его слишком габаритным и мощным не имеет смысла. Если говорить об особенностях использования роликовых гибочных станков, следует иметь в виду, что при обработке заготовки на таком оборудовании ее отдельные участки могут подвергаться деформации. Именно поэтому профессиональные жестянщики не очень любят работать на устройствах подобного типа.

Конструкция и принцип работы листогибов

Исходя из задач все листогибные станки по своей конструкции делятся на ручные и механические с приводом (электрический, воздушный или гидравлический). Для небольшого объема работ вполне достаточно возможностей ручного листогиба. При серийном производстве однотипных деталей необходимо выбирать механический станок с большой производительностью, а в некоторых случаях и дополнительными опциями (например, ограничителями заготовок).

Предназначение ручной установки – в изготовлении профильных изделий из тонколистовой стали, меди и алюминия. Толщина листа может быть не более 0,7 мм, максимальная ширина до 2500 мм.

Принцип работы листогибов следующий. Заготовка фиксируется на столе станка при помощи прижимной рамы (эксцентриковая стяжка). Загиб выступающей части детали на требуемый угол осуществляется поворотной балкой. Максимальный угол загиба составляет 135 градусов с возможностью догиба до 180.

Усилие прижима регулируется. При этом длина подаваемой заготовки не ограничивается. В целом простота конструкции и эксплуатации станка обеспечивает его высокую надёжность и безотказность. Более того, ремонтировать установку можно даже в «полевых» условиях.

Механические листогибы, например, с электромагнитным прижимом имеют несколько иную конструкцию и особенности. Во-первых, заготовка прижимается электромагнитом. Во-вторых, установка отличается усиленной жесткостью, что повышает прямолинейность и качество гиба.

Параметры угла гибки и длины листа можно задать с помощью ограничителей. Это необходимо для серийного изготовления. Сам процесс деформации происходит за счет вдавливания заготовки в выемку матрицы гидро- или пневмоприводом. Электромагнитный листогиб предназначен для работы с заготовками толщиной 3 мм и максимальной длинной 2500 мм.

Как изготовить самодельный листогиб

Простейшая конструкция – зажать край листа между стальным уголком и правилом (или двумя уголками) при помощи струбцины, и гнуть заготовку руками. Именно так обычно создаются простейшие элементы кровли.

ВАЖНО! Все работы с металлом необходимо выполнять в защитных рукавицах. Однако траверсный листогиб вполне реально изготовить самостоятельно

Требуется точность разметки и терпение

Однако траверсный листогиб вполне реально изготовить самостоятельно. Требуется точность разметки и терпение.

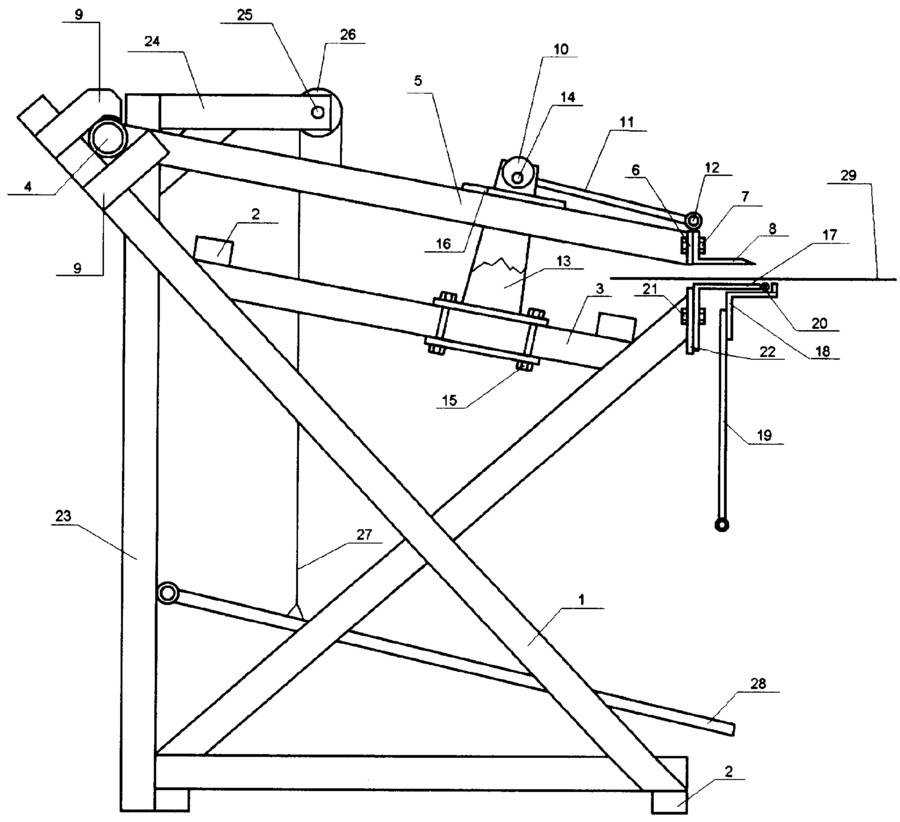

Конструкция и принцип работы видны на чертежах.

Рассмотрим сборку пошагово.

Для изготовления траверсного листогиба нам понадобятся:

4 метра стального уголка, сторона – 50 мм; Шаровая опора для автомобиля, с кронштейном для крепления; Тяга стабилизатора от него же, диаметром 10 мм; Болгарка, дрель, электросварка.

Уголок нарезаем болгаркой на куски по 1 метру.

Если есть необходимость работать с металлом большей ширины – длина уголков увеличивается. К ширине рабочей поверхности надо прибавить минимум 100 мм. Из кронштейна шаровой опоры вырезаем при помощи УШМ две проушины. Это будут рабочие петли подвижной траверсы.

Из стойки стабилизатора – делаем ось, на которую петли будут опираться.

ВАЖНО! От качества подгонки этих элементов зависит будущий люфт поворотного механизма

Тщательно измеряем и размечаем на уголке выборку для крепления оси.

Наносим разметку точно по центру оси, и совмещаем ее с вершиной уголка – траверсы. Этот момент важен. поскольку при неправильной центровки качество изгиба заготовки на станке ухудшится, или же листогиб будет непригоден для работы.

Популярное: Пассатижи и плоскогубцы – отличие и сходство инструмента

Привариваем к выборкам полуоси с соблюдением параллельности вершине уголка. Для повышения точности, при сварке следует воспользоваться кондуктором. Например, тисками и струбциной. Длина выступающей части оси не превышает 1 см.

В результате должна получиться конструкция, с идеальной соосностью в торцах.

Приставляем уголки друг к другу.

Делаем разметку выборки на втором уголке строго напротив осей первого уголка.

Углы относительно друг друга должны быть расположены следующим образом:

Складываем обе траверсы, соблюдая плоскость, и фиксируем их для сварки. Привариваем петли на второй уголок с обеих сторон.

Уголки должны свободно вращаться друг относительно друга на петлях. При повороте на 180 градусов не должно быть зацепов и подклинивания. При этом щель между траверсами должна быть минимальной.

Прижимной уголок будет располагаться следующим образом:

Предварительно разметив, вырезаем при помощи болгарки выборку вокруг оси на прижимном уголке.

Нижняя сторона прижимного уголка стачивается под углом 45 градусов.

ВАЖНО! Кромка должна остаться идеально ровной, именно по ней будет проходить линия сгиба. В случае неровностей возможны заломы и складки на заготовке

Напротив осей размечаем и сверлим отверстия под болты 10 мм

Болты привариваем резьбой вверх к нижней неподвижной траверсе

Напротив осей размечаем и сверлим отверстия под болты 10 мм. Болты привариваем резьбой вверх к нижней неподвижной траверсе.

В центре траверсы также делаем отверстие, но болт не привариваем. Это будет съемный элемент, поэтому к нему Т-образно привариваем короткую ось.

Болты нужны для прижима заготовки к траверсе при изгибе. Центральный болт используется в случае, когда заготовка имеет ширину, вдвое меньшую, чем траверса. При работе с широкими заготовками болт убирается.

Из круга 15-20 мм нарезаем две рукоятки длиной 30 см. Более тонкий прут не подойдет, поскольку усилие на рукоятях может быть значительным, и можно их просто согнуть.

Популярное: Самодельный трубогиб, как изготовить в домашних условиях

Рукояти привариваем с нижней части поворотного уголка (траверсы).

Далее изготавливаем станину для листогиба. Четвертый уголок привариваем к нижней неподвижной траверсе с обеих сторон, для прочности. В станине сверлим отверстия. Вся конструкция обязательно должна быть закреплена на устойчивой поверхности, например – на стальном верстаке.

Листогиб прикручиваем к верстаку, проверяем свободный ход подвижной траверсы.

Конструкция позволяет работать с листами железа толщиной до 2 мм и шириной 92 см. Углы загиба можно выбирать любой величины, гнуть заготовку можно как в одном направлении, так и ступенчато. При работе с толстой заготовкой удлиняется рукоятка металлической трубой, прочности уголка всегда хватает.

Работа со стандартной оцинковкой не вызывает сложностей, приспособление гнет ее с легкостью картона.

Проще купить или сделать своими руками?

Ответ зависит от цели использования. Даже мелкосерийное производство потребует больше физических усилий, времени при загибании руками. Точности параметров тоже не добиться. Даже самодельный листогиб позволит повысить эффективность работы.

Но стоимость заводского оборудования высока, расход электроэнергии большой. При одноразовом применении и изготовлении небольших деталей затраты не окупятся. Плюс к этому станки в основном рассчитаны на сгибание листов шириной до 3 м, гидравлика сложная. Более рационален вариант ручного привода. Такую модель листогиба можно изготовить своими руками. Он позволит повысить эффективность работы.

Временная конструкция по упрощенной схеме

При необходимости срочной работы с жестью подойдет простейшая конструкция ручного листогиба, чертеж которого широко представлен онлайн. Для нее достаточно использования стальных уголков и струбцин. При обработке заготовок:

край листа зажимается между двумя уголками при помощи мощной струбцины,
сгибание заготовки осуществляется руками.

Обычно таким способом создаются незамысловатые кровельные элементы. Главное – надевать защитные рукавицы.

Как сделать самодельный ручной листогиб

Тем, кто интересуется, как сделать листогиб, пригодится простой, но эффективный вариант самодельного оборудования.

Для его изготовления достаточно:

трех отрезков тавра длиной 2,5 м, толщиной 70 мм,
двух болтов диаметром20 мм,
небольшого куска металла толщиной 5 мм для укосин,
пружины,
сварочного аппарата.

Пошаговое описание с чертежами

Сложить два отрезка тавра и по концам вырезать выемки под петли.
Кромки выемок скосить под углом 45°.
Обрезать третий отрезок кусок металлопроката, сделав выемки глубже. Он будет служить планкой для прижима листов заготовок, поэтому должен свободно перемещаться.
Приварить петли с внешней и внутренней стороны.
К каждой из сторон дальнего тавра приварить укосины для установки болтов-фиксаторов планки для прижима.
Приварить гайки болтов к укосинам.
Установить планку для прижима и вверху приварить пластины с отверстиями в центре, чей диаметр должен быть немного диаметра болтов.
Провести центровку отверстий до одного уровня с приваренными гайками.
Отрезать пружину с расчетом подъема прижимной планки на 5-7 мм.
Продеть болт в «ухо» прижима листогиба, как предусмотрено схемой.
После установки пружины закрепить гайку.
Таким же способом установить вторую часть пружины с другой стороны.
К шляпкам болтов приварить отрезки арматуры, которые будут выполнять функции ручек при закручивании.

На таком ручном листогибе из металлопроката, мощность которого легко рассчитать по чертежу, можно гнуть даже длинные и толстые заготовки.

Как выбрать кинематическую схему гибочного станка

Наиболее доступны для изготовления своими руками станки, в которых листовой металл будет изгибаться в результате поворота подвижной траверсы. Принцип действия такого станка заключается в следующем.

Подлежащая гибке заготовка устанавливается на направляющую плоскость нижнего стола станка и фиксируется по упору, который закреплён на опорной раме устройства (желательно предусмотреть регулировку упора).

В направляющих рамы листогиба двигается возвратно-поступательно верхняя траверса, которая при своём движении вниз зажимает своей линейкой изгибаемое изделие.

Впереди нижнего стола находится поворотная балка, которая может поворачиваться вокруг своей оси. Поворот может производиться рукояткой от рычажного привода, но может быть изготовлен вариант с ножным приводом. В последнем случае руки оператора остаются свободными, что облегчает манипулирование заготовкой при её прижиме к линейке верхней траверсы. Кроме того, при ножном управлении листогибом меньше устают руки.

Набор гибочного инструмента на верхней и поворотной балках может изменяться. Проще всего с этой целью заказать комплект пуансонов и матриц с требуемыми радиусами гиба, и стандартными посадочными местами. В заказ придётся отправить все детали – линейку, прижим и т.п. – которые потребуют для своего изготовления квалифицированных фрезерных работ.

Скос верхней балки будет определять наибольшее значение угла гиба, на который может изменить свою ось листовой металл.

Что того, чтобы сделать такой агрегат своими руками, потребуются следующие материалы:

стальной швеллер номером от 6 и выше;
комплект стальных уголков, предназначенных для изготовления своими руками опорной рамы станка;
толстолистовая широкополосная сталь, из которой будут изготавливаться поворотная, верхняя и нижняя балки;
крепёжные изделия в ассортименте;
пруток для изготовления ручного рычажного привода поворота балки.

Для облегчения работ можно воспользоваться также слесарными тисками, направляющими от списанного токарного станка, а также массивными петлями от стальных входных дверей.

По подобному принципу можно сделать и самодельный листогиб, используя деревянные детали. Он, правда, сможет изгибать только алюминий и тонколистовую сталь (до 1 мм толщины), но во многих случаях этих возможностей бывает вполне достаточно, а трудоёмкость работ по сооружению листогиба своими руками заметно снизится. В частности, отпадает потребность в сварочных операциях. Следует отметить, что рабочие детали такого станка должны изготавливаться только из древесины твёрдых пород (сосна, ель не подходят).

Определившись с принципом действия листогиба, можно поискать и подходящие чертежи. Впрочем, человек с инженерным образованием, сможет изготовить комплект чертежей и самостоятельно. Преимущество такого варианта состоит в том, что ряд рабочих чертежей оперативно видоизменяется и перерабатывается под конкретные возможности и исходные материалы.

Чертежи листогиба должны учитывать способ его установки. Для небольших агрегатов, например, станок для гибки может быть передвижным или даже переносным. В противном случае придётся, используя сварку, сделать устойчивое основание, иначе излишняя подвижность станка будет снижать точность работ на нём.

По готовности станка необходимо выполнить его проверку на работоспособность и точность. Для этого изгибают тестовую полоску из толстого картона необходимой толщины. Если гиб выполнен правильно, то высота полок полоски будет одинаковой, а на её поверхности не останется следов от деформирующего инструмента.

Самая популярная конструкция листогиба и ее улучшение

Конструкцию ручного листогибочного станка, показанную на чертеже №1, можно без труда усовершенствовать. По приведенному чертежу видно, что приспособление для гибки листового металла состоит из таких элементов, как:

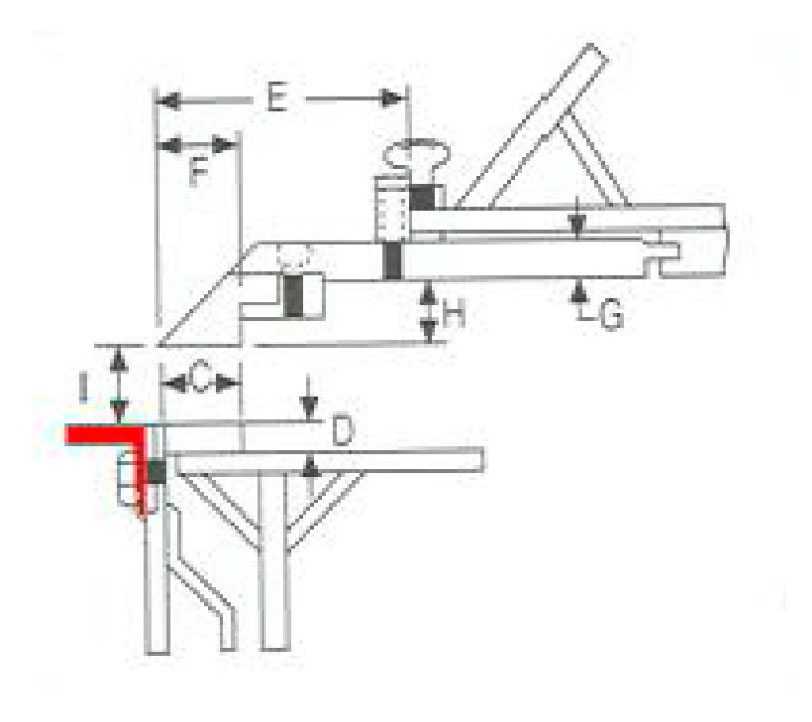

Чертеж №1: Для постройки нашего листогибочного станка мы применим данную схему

подушка, изготовленная из дерева;
опорная балка из швеллера 100–120 мм;
щечка, для изготовления которой используется лист толщиной 6–8 мм;
подвергаемый обработке лист материала;
прижимная балка, сделанная из уголков 60–80 мм, соединяемых при помощи сварки;
ось для вращения траверсы (изготавливается из металлического прутка диаметром 10 мм);
сама траверса – это уголок с размерами 80–100 мм;
рукоятка приспособления, изготавливаемая из прутка диаметром 10 мм.

У траверсы листогиба (пункт 7), которую согласно изначальному чертежу предполагается делать из уголка, условно показан вариант исполнения из швеллера. Такая модернизация в разы увеличит выносливость траверсы, которая при использовании уголка в определенный момент неизбежно прогнется посередине и перестанет в этом месте создавать качественный сгиб лист. Замена на швеллер позволит делать не 200 сгибаний без рихтовки или замены данного элемента (что при более-менее активной работе весьма немного), а более 1300.

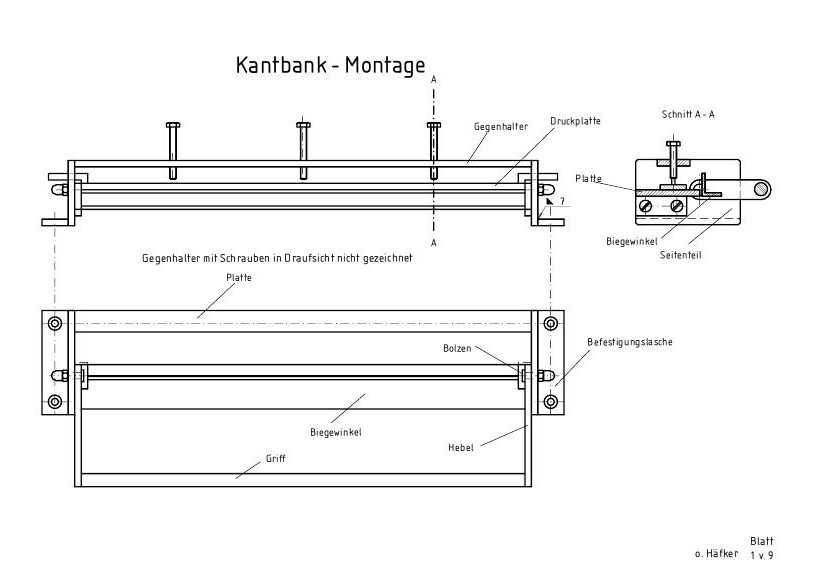

Чертеж №2: Основные элементы листогиба

Чертеж №2 позволяет более детально разобраться в конструкции самодельного листогиба:

самодельная струбцина, сделанная из подходящего уголка (40-60 миллиметров) и винта с пяткой и воротком;
щечка;
швеллер, выступающий в роли опорной балки станка;
кронштейн прижимной балки, выполненный из уголка 110 миллиметров;
сама прижимная балка листогиба;
ось вращения траверсы;
сама траверса.

Усиливаем прижимную балку

Ниже мы рассмотрим схему усиления прижимной планки. Однако, если в качестве прижима у вас изначально будет достаточно массивный уголок, а гнуть чрезмерно толстые листы на своем листогибе вы не планируете, то вполне можно обойтись без усиления прижимной планки описанным способом.

Стоит ли связываться с усилением прижима, зависит от условий работы станка

Чтобы продлить срок службы прижимной балки и сделать его сопоставимым со сроком службы траверсы, следует дополнить данный элемент конструкции, который изначально по чертежу выполнен из уголка, основой из металлической полосы с размерами 16х80 мм. Переднему краю данной основы нужно придать угол 45 градусов, чтобы выровнять ее плоскость с плоскостью самого прижимного уголка, а непосредственно рабочей кромке данного элемента следует сделать фаску около 2 миллиметров.

На чертеже №2 полученная деталь в разрезе указана на дополнительном рисунке вверху справа. Эти меры позволят металлу прижима работать не на изгиб (что крайне нежелательно), а на сжатие, тем самым многократно увеличивая срок службы без ремонта.

Также следует позаботиться о фрезеровке нижней плоскости прижимной балки, которая и формирует сгиб. Неровность данной плоскости, согласно общепринятым правилам, не должна превышать половины толщины сгибаемой заготовки. В противном случае согнуть заготовку ровно, без вздувшейся линии сгиба, не получится. Следует иметь в виду, что отдавать балку на фрезеровку следует только тогда, когда на ней уже есть все сварные швы, поскольку их выполнение приводит к изменению геометрических параметров конструкции.

Повышаем надежность креплений станка

В листогибочном станке есть еще один большой недостаток – схема его крепления к рабочему столу. Струбцины, которые предусмотрены в данном приспособлении, являются очень ненадежным вариантом крепления, особенно если учитывать быструю утомляемость сварных швов. От таких крепежных элементов можно вообще отказаться, что также позволит избежать необходимости использования сварных соединений и щек. Решить эту задачу позволяют следующие действия:

изготовление опорной балки, которая будет выступать за пределы рабочего стола;
проделывание U-образных проушин на концах опорной балки;
крепление опорной балки к рабочему столу при помощи болтов (М10) и фасонных гаек с лапами.

Если щек в усовершенствованном листогибочном станке уже не будет, то как к нему прикрепить траверсу? Решить такой вопрос можно достаточно просто: использовать для этого дверные петли-бабочки, которые обычно применяются для навешивания тяжелых металлических дверей. Крепить такие петли, обеспечивающие достаточно высокую точность, можно при помощи винтов с потайной головкой. На чертеже №2 это дополнительно проиллюстрировано внизу справа.

Согнуть на листогибочном станке с траверсой, закрепленной на петли-бабочки, можно множество заготовок, так как эти петли отличаются очень высокой надежностью.

Изготовление порогов на авто

Съемные пороги, которые делались в условиях заводов или специальных фирм, в большинстве случаев размещены в салонах транспортных средств. Их называют верхней частью порогов.

Именно эта часть наиболее загрязняется, когда в автомобиль садятся или выходят пассажиры.

Если же на кузов что-нибудь воздействует, то верхняя часть порогов поддается механическим повреждениям.

Бывают съемными и нижние части порогов транспортного средства, они находятся снаружи машины.

Съемные пороги для защиты устанавливаются автовладельцами и для того, чтобы можно было защитить основные конструкции от разных повреждений: грязи, химических веществ, а также трещин.

В сети вы найдёте множество видео на тему как сделать пороги на автомобиль своими руками.

Изготовление порогов на авто, а также их ремонт, можно сделать самостоятельно, не обращаясь за помощью к специалистам и не потратив лишние сбережения. Пороговая конструкция, довольно-таки, легко снимается. Чтобы выполнить такую работу, нет надобности использовать сварку. Достаточно будет приготовить рихтовку или вытяжку. Если всю работу по ремонту порогов сделать предельно аккуратно, то вам не понадобиться красить конструкцию. Защитные пороги являются съемными деталями, но, все-таки, это считается ремонт кузова.

Чтобы сделать ремонт порогов автомобиля, необходимо подготовить:

верстак;
наковаленки;
киянку, а также все для рихтовки.

Если на пороге есть вмятина, ее необходимо устранять без особых усилий, так как можно нанести вред структуре металла, а также испортить лакокрасочное покрытие. Бывает, что металл порога начала разъедать коррозия. В таком случае, необходимо правильно оценить степень поражения.

Если разрушения незначительные, то можно просто вырезать часть с изъяном и наварить другую.

Но, бывает, что коррозия повредила большую часть, тогда лучше поставить новую конструкцию.

Изготовление ручного листогиба

В интернете можно найти множество чертежей для изготовления листогибочного станка своими руками. Одна из наиболее простых и эффективных конструкций — схема станка из двутавра. Чтобы изготовить ручной листогиб своими руками, понадобятся: три отрезка двутавра с полками не менее 45 мм и толщиной от 3 мм, два винта диаметром около 20 мм, пружина, толстый металл для изготовления укосин (чтобы усилить проблемные места), дверные петли.

Из инструмента потребуются дрель, болгарка и сварочный аппарат. Алгоритм изготовления несложный:

Складываются два тавра, размечаются и вырезаются выемки для вваривания петель. Чтобы качественно вварить петли, выборки скашивают под 45 градусов.
Ввариваются части петель к подготовленным кусками двутавра. Проварить необходимо и с лица, и с изнанки.
Чтобы разместить болт, фиксирующий прижимные планки, вырезаются четыре треугольные укосины и привариваются по паре с каждой из сторон двутавра. К укосинам также приваривается гайка.
К третьему отрезку двутавра, которым будет прижиматься лист металла, приваривается толстая стальная пластина. В ней нужно просверлить отверстие под болт. При вваривании необходимо точно отцентрировать отверстие и гайку на ответном отрезке тавра.
Отрезать пружину такой длины, чтобы она могла приподнимать прижимной двутавр на высоту 8−10 мм. Пружина необязательна, но ее использование значительно упростит работу по гибке металла.
Также для удобства к шляпке прижимного винта желательно приварить ручки. Их можно сделать из ненужного обрезка арматуры.
К подвижному отрезку двутавра приваривается рычаг-ручка. Рабочая часть листогиба готова к работе, но в таком виде им крайне неудобно пользоваться, поэтому нужно сделать станину.

Эта работа очень простая и не требует дополнительного описания. Станину можно использовать с ненужного или сломанного инструмента, если таковой имеется. В итоге получился мощный самодельный листогиб, чертежи использовались простые, одни из самых распространенных. С его помощью можно легко гнуть даже длинные и толстые листы металла. Кстати, вместо двутавра можно использовать металлический уголок с подобными характеристиками.

Чтобы сделать кромкогиб ручной своими руками, чертежи легко можно найти в интернете. Для прижимной части можно использовать неспаренный уголок, но его желательно усилить укосинами дли придания необходимой жесткости.

Пошаговая инструкция

Последовательность действий достаточно проста. Главное – это точно, без перекоса и без зазоров установить петли. Люфт в петлях приведет к тому, что будет не угол, а радиус на сгибе листа. А если перекос и того хуже – одна сторона угол, другая – радиус.Чтобы изготовить гибочный станок для листового металла своими руками надо выполнить следующие операции:

Два уголка (на фото два тавра) складывают и делают вырезы под углом 45о.
Приварить петли. Обязательно проварить с лицевой стороны и с нижней.
К неподвижному уголку (тавру) приваривают на укосинах гайку в которую будет ввинчиваться болт для фиксации прижимного тавра. Это делается по обоим краям конструкции.
На прижимной планке по краям приварим «ухо» с отверстием. Диаметр отверстия должен быть чуть больше диаметра резьбы болта.
Собираем конструкцию.

Для этого:

продеваем болт в отверстие «уха»;
устанавливаем пружину ее длина должна быть на два-три сантиметра длиннее, чем расстояние от «уха» до гайки. Жесткость пружины должна быть такова, чтобы у нее хватала усилия приподнять прижимную планку;
вкручиваем болт в гайку;
для удобства к головке болта желательно приварить куски прутка (чтобы не крутить болт ключом).

6. На самодельный листогибочный станок к подвижной части приваривается рычаг-рукоятка. Ее конструкция должна быть достаточно жесткой, чтобы передать усилия сгиба и не согнуться, когда изгибаешь заготовку из толстого и большого по размерам листа.

Простые ручные

Фигурные детали из металла стоят больших денег. Даже больше, чем гофрокартон или металл, потому что имеет смысл построить простейший станок для гибки листового металла и использовать его для изготовления такого количества уголков, молдингов и других подобных деталей, которое вам нужно, и только по вашим размерам.

Чертеж листогибочного станка Листогибочный станок — вид сбоку Другая модель

Если вы беспокоитесь о своей внешности, вам стоит беспокоиться. Вы можете приобрести листовой металл не только оцинкованный, но и окрашенный. Во всех конструкциях тарелка прочно закреплена, чтобы она не скользила по столу во время работы, а краска не пачкалась и не царапалась. Она также не повреждается при изгибах. Поэтому изделия будут выглядеть вполне прилично. Если очень постараться, они будут выглядеть даже лучше, чем те, что продаются в магазинах.

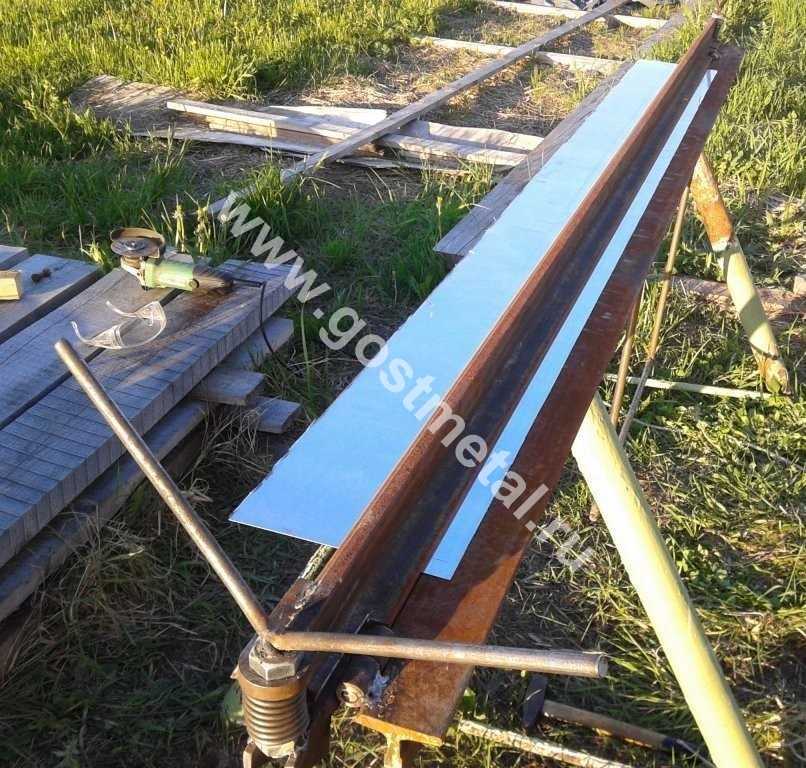

Мощный листогиб из тавров

Для данного листогибочного станка необходима ровная поверхность (стол), желательно из металла, три уголка с минимальной шириной полки 45 мм, толщина металла не менее 3 мм. Если вы планируете гнуть большие куски (более метра), то желательно и полки брать пошире, и металл потолще. Вы можете использовать TAB, но они предназначены для сгибания листов большой толщины и длины.

Вам также понадобятся металлические дверные петли (две штуки), два шурупа большого диаметра (10-20 мм), «крылья» на них и пружина. Вам также понадобится сварочный аппарат, чтобы приварить петли и просверлить отверстия (или дрель с насадкой по металлу).

Для импровизированной гибки листового металла мы использовали тавр 70 мм — три куска длиной 2,5 м, два шурупа диаметром 20 мм, небольшой кусок металла толщиной 5 мм (для резки балок), пружину. Вот процедура:

Два тройника сложены, с вырезами для петель на обоих концах. Края вырезов скошены под углом 45°. Отрежьте третий тройник таким же образом, но сделайте выемку немного глубже — это будет толкающая планка, поэтому она должна работать свободно.

Этот вариант очень прочный — можно сгибать длинные куски и листы значительной толщины. Такие весы не всегда востребованы, но их всегда можно уменьшить. В видеоролике предлагается аналогичный вариант меньшего размера, но с другим расположением зажимной пластины. Кстати, никто не мешает вам прикрепить к винту еще и пружину — это облегчит подъем штанги. И самое интересное в этой конструкции то, что с ней можно использовать фланцы, что обычно невозможно с этими устройствами.

Из уголка с прижимной планкой другого типа

Эта модель сварена из толстостенного уголка, каркас сделан как обычный строительный кирпич, сваренный из того же уголка. Ручка взята от багажной тележки. Интересен дизайн винтов — они длинные, а рукоятка изогнута в форме буквы «G». Его легко прикручивать и откручивать.

Немного ручной гибки листового металла для импровизаторов

Этот самодельный листогиб имеет множество особенностей:

Углы не выстроены в линию, но направлены в одну сторону. По этой причине починить петлю непросто, но вы можете это сделать.

Теперь перейдем к конструкции зажима (рисунок выше), который также состоит из уголка, но крепится к машине изгибом вверх. Для предотвращения изгиба во время работы предусмотрено сварное усиление — металлические распорки. На обоих концах бруса приварены небольшие металлические накладки, в которых просверлены отверстия для винтов.
