Сборка рейсмусового станка своими руками

Общая характеристика

Рейсмусование – это конечная процедура, завершающая работу. Фуговальная машина выполнит первичную обработку, после которой требуется шлифовка. Рейсмусовый агрегат дает возможность обработки доски большой ширины с максимальной точностью. Именно это делает станок популярным, он многократно экономит время.

На рынке легко встретить как промышленные варианты оборудования, так и небольшого размера аппараты, используемые в маленьких мастерских. Вместе с тем пользуются известностью и самодельные схемы станков, особенностью которых является мобильность и компактность.

Рейсмусовый станок стоит немало и его покупка не всегда имеет смысл, в том случае, когда его использование не регулярно. Тогда и приходят к решению сделать самодельный рейсмус из строгального станка.

Многие первооткрыватели самодельных станков рассказывают о своем опыте, делятся схемами и чертежами, по которым каждый знающий толк в технике, человек сможет собрать свое изделие.

Но перед началом сборки подготовить все необходимое, тщательно изучив план конструкции. Рейсмус часто производят фрезерным ручным, а иногда состоит из электрорубанка. Во время покупки нужно определиться с его видом заранее.

Для начала нужно разобраться, что же представляет собой рейсмусовый станок, каковы его составляющие и комплектующие. Как правильно осуществить сборку, чтоб механизм выполнял требуемую задачу.

Станок своими руками

Изготовление рейсмусовых станков в домашних условия широко распространено, чертежи своих вариантов механизма многие выкладывают в библиотеках. По характеристикам они достаточно приближены к заводским аппаратам.

Но в большинстве случаев, дома, необходимость наличия такого станка отсутствует, а главная задача при сборке – это экономия бюджета.

С малыми материальными возможностями рейсмус лучше собрать с основой на электрорубанке, это потребует обязательное использование деталей:

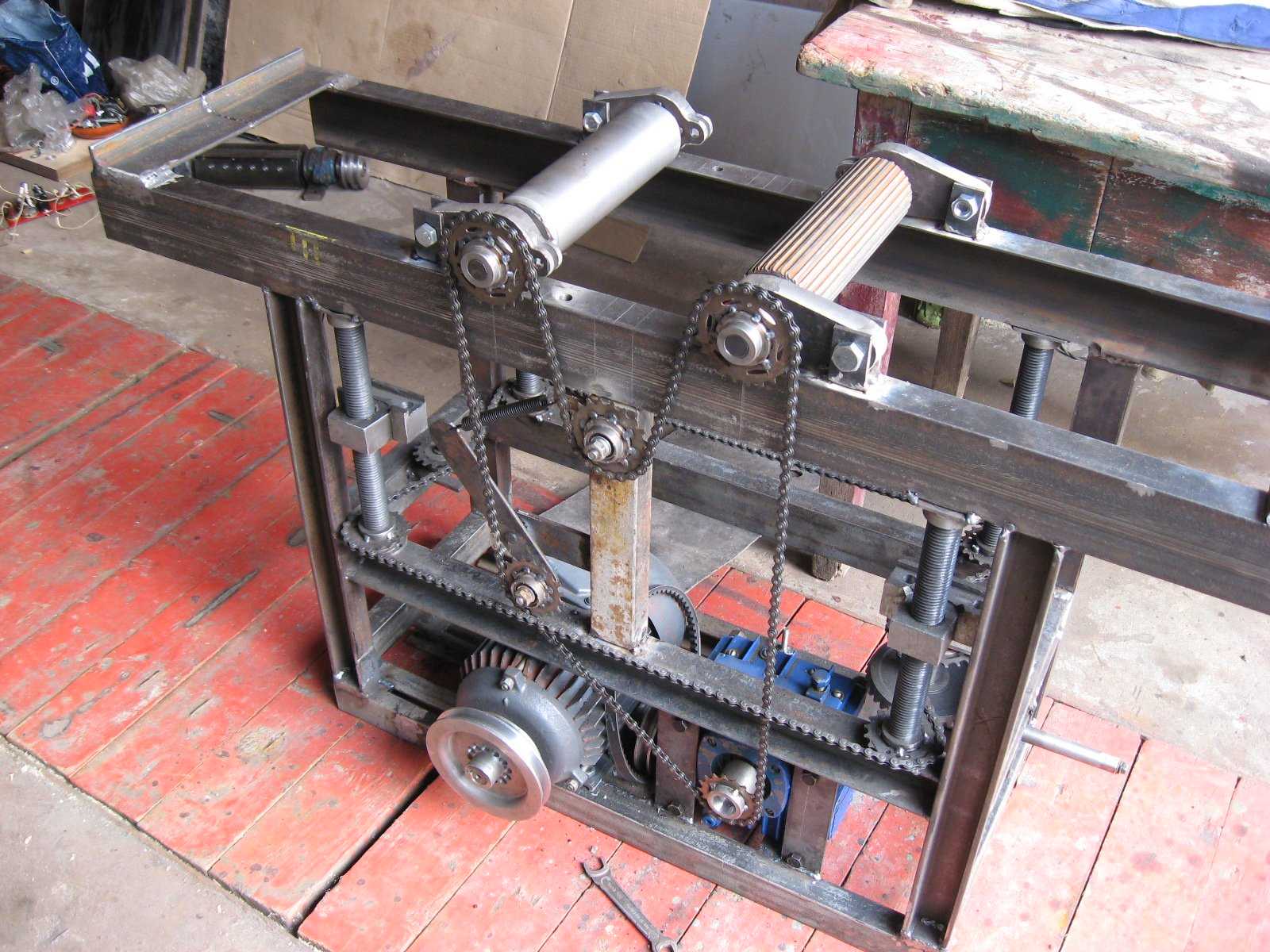

1. Станина – металлическая рама в виде уголка, размер которой примерно составляет 4–6 см. Она усиливается при помощи толстых прутьев или арматурой.
2. Рабочая поверхность, стол – следует использовать фанеру или доски, покрытой антисептиком, сверху положить оцинкованную металлическую пластину толщиной 1 мм.
3. Валики для протяжки – можно взять резиновые детали из старой центрифуги для белья. Их необходимо расточить по размеру подшипников и закрепить на осях. Длина должна соответствовать поверхности стола, а диаметр равен 2 см.
4. Защитное покрытие над рабочим столом – в качестве материала подойдет лист жести, толщиной 1–2 мм. Его необходимо закрепить на каркасе из профиля или уголка.

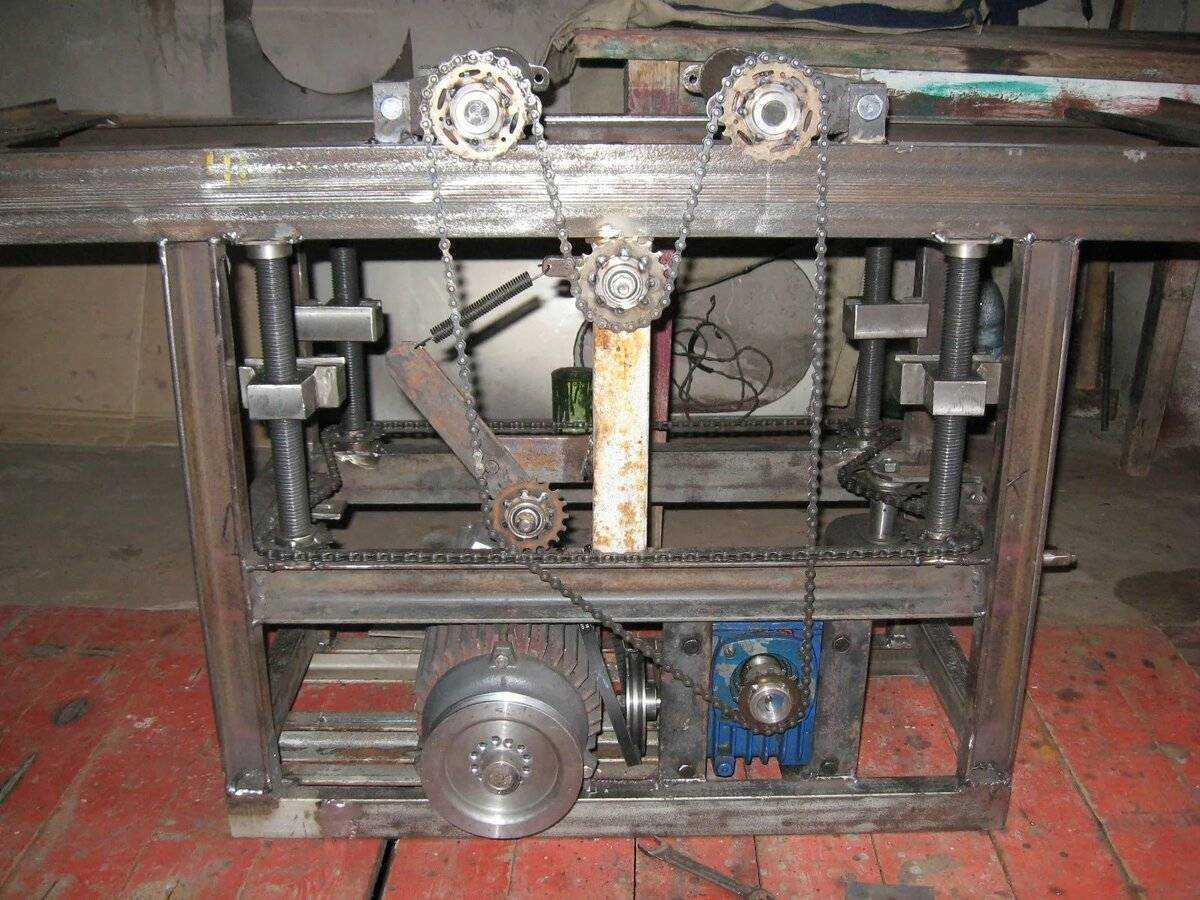

Конечным этапом является сборка всех подготовленных частей. Собирать станок начинают со станины, элементы фиксируются при помощи сварки. Можно соединить стол и станину уголком и шпильками, но тогда придется постоянно проверять затяжку. Устанавливается планка для измерения толщины дерева, подойдет простая линейка.

Собирая рейсмусовый станок, необходимо обратить внимание на следующее:

• гладкость и ровность поверхности стола;
• регулировка положения стола;
• баланс всех вращающихся и движущихся частей;
• проверить безопасность.

Изготовленные строгальные самоделки, необходимо проверять при холостом движении. Если конструкция работает правильно и отвечает всем параметрам, можно испытать ее в деле. Последним штрихом является покраска всех неподвижных элементов.

Можно сказать, что самостоятельное конструирование рейсмусового аппарата не занимает много времени и усилий. Потратив несколько часов и проявив смекалку. Можно получить собственную домашнюю установку для обработки древесины.

Приспособления для монтажа

При изготовлении станка своими руками предлагаются некоторые советы для улучшения монтажа:

1. В качестве материала станины лучше всего применять трубчатый стальной прокат с диаметральным разрезом 0,6*0,4 см. Из-за хорошей жесткости и момента сопротивления такая труба повлияет на увеличение точности обработки.
2. Конструкция собирается посредством сварки, но возможно применение сборки при помощи уголков и соединительных шпилек. В данном случае нужно чаще делать проверку затяжки в местах крепления к станине.
3. В качестве подающих роликов можно употребить валки от стиральной машины. При этом вальцы делают под размер имеющихся подшипников, соблюдая необходимый диапазон регулировки.
4. При изготовлении стола лучше использовать шлифованную доску большой площади из прочных деревьев (дуб, лиственница). Материал, пропитанный огнестойкими растворами или креозотом, будет обладать повышенными антикоррозийными свойствами и пожаростойкостью.
5. Мощность двигателя должна соответствовать целям обработки. Двигатели с мощностью 5-6 кВт и скоростью 3500-4000 оборотов/ мин. будут приемлемыми для домашнего хозяйства.
6. Наличие съемного кожуха увеличит безопасность при работе.

После приобретения всех комплектующих можно производить сборку оборудования. Для этого необходимо:

• Достичь наиболее ровной площади стола.
• Привести к балансу крутящиеся детали в неподвижном и подвижном режиме.
• Рассчитать способ удобной регулировки положения стола.
• Проконтролировать механизм заграждения ходовых деталей на надежность.

Установка проверяется на холостом ходу. При нормальной работе всех модулей происходит окрашивание неподвижных частей.

Строгально-рейсмусовая установка, произведенная своими руками, позволит осуществлять обработку дерева для разных целей. Полученное качество повысит применяемость изготовленных деталей для многочисленных областей использования в домашнем хозяйстве.

Republished by Blog Post Promoter

1 Назначение, устройство, принцип работы

Рейсмусовый станок предназначен для строгания заготовок из дерева по толщине. Он может обрабатывать щиты, брусья и доски, подгоняя их к заданному размеру за одну проходку (а не за несколько, как в случае с фуговальными агрегатами).

Также существует ряд рейсмусов ориентированных на обработку заготовок из пластика, вспененных утеплителей и других полимерных материалов. У таких устройств подающие вальцы покрыты слоем резины, что предотвращает повреждение лицевых частей обрабатываемых деталей.

Ключевой характеристикой любого рейсмуса является глубина пропила, которая указывает на толщину среза материала за один проход. Она варьируется в диапазоне 1-3 мм. Ширина обработки у современных агрегатов может составлять 30-330 мм.

В зависимости от конструктивных особенностей выделяют следующие виды рейсмусов:

• односторонний;
• двухсторонний;
• многофункциональный.

Односторонний агрегат устроен так, что строгание заготовки производится только по верхнему торцу, тогда как устройство двухсторонних моделей предполагает наличие двух режущих валов — сверху и снизу, что позволяет обрабатывать две противоположные стороны детали.

Устройство рейсмусового станка

Конструктивное устройство рейсмусов состоит из следующих элементов:

• станина;
• ножевой вал;
• рабочий стол;
• прижимные пружины;
• вальцы для подачи заготовки и фиксирующее их коромысло;

Станина промышленных рейсмусов всегда чугунная, однако бытовые агрегаты с целью уменьшения веса оснащаются алюминиевыми станинами. На станине зафиксирован рабочий стол, длина которого не может быть меньшее 100 см (требования техники безопасности). Односторонние рейсмусы имеют фиксированный рабочий стол, тогда как в двухсторонних он может регулироваться по высоте.

Основным рабочим узлом станка является ножевой вал, который может иметь 1-4 резальных кромки. Кромки сменные, и по мере износа их необходимо менять. За автоматическую подачу заготовки отвечают две пары валиков, которые вращаются от электродвигателя.

Односторонний рейсмус в работе

1.2 Делаем рейсмусовый станок своими руками

В домашних условиях вполне можно сделать многофункциональный рейсмус, приближенный по эксплуатационным возможностям к станкам заводского производства. Однако зачастую такой станок дома попросту не нужен, а основной задачей при его сборке является максимальная экономия.

При ограниченном бюджете лучше всего сделать рейсмус на основе электрорубанка, для этого вам потребуются следующие запчасти:

• станина — несущая рама варится из металлического уголка размером 40-60 мм и усиливается распорными шпильками из арматуры либо шестигранных прутьев;
• валики для протяжки — тут можно схитрить и использоваться резиновые валики от старой выжимной машинки для стирки, которые потребуется расточить под подшипники и зафиксировать на осях, длина которых подбирается исходя из ширины рабочего стола, а диаметр принимается равным 20 мм;
• рабочий стол — делается из куска фанеры либо отшлифованной доски, покрытой оцинкованным листом толщиной 1 мм, при этом доску нужно обязательно покрыть антисептическим средством;
• защитный кожух над рабочим столом можно сделать из листовой жести 1-2 мм, зафиксированной на несущем каркасе из уголка либо профиля.

Самодельный рейсмус из электрорубанка

Практически все заводские электрорубанки имеют опорную пластину, так что их крепление к станине рейсмуса не вызывает сложностей. Под пластину необходимо сделать две боковые несущие поверхности из уголка толщиной не менее 5 мм, механизм регулировки высоты проще всего сделать из винтовой оси, хотя возможны и другие варианты.

Чтобы сделать такой односторонний рейсмусовый станок потребуется понести следующие затраты: на покупку электрорубанка — до 10 тыс, на металлопрофиль — до 3 тыс, на подшипники, шпильки и остальную мелочь — до 3 тысяч.

Самодельный рейсмусовый станок из электрорубанка

Для обработки деревянных изделий может использовать специальный рейсмус из электрорубанка изготовленный самостоятельно и предназначенный для чистовой обработки древесных заготовок. Для изготовления рейсмуса своими руками можно использовать электрорубанок, который применялся для работ достаточно длительное время, но сохранил все свои эксплуатационные характеристики.

Конструкция рейсмусового станка

В состав рейсмусового станка входит:

1. рабочий горизонтальный стол для обработки деревянных изделий;
2. рабочий обрабатывающий вал;
3. прижимные валики для подачи заготовки в зону обработки;
4. система регулировки высоты стола;
5. предохранительное устройство, препятствующее возврату заготовки.

Рейсмусовый станок из электрического рубанка

Рейсмусовые станки производятся на промышленных предприятиях и используются на производстве, где требуется чистовая обработка поверхности деревянных заготовок.

Применение рейсмуса значительно сокращает время обработки заготовок, но при достаточно высокой продажной цене станка и выполнении разовых операций лучше сделать агрегат самостоятельно своими руками. Используя электрорубанок, который эксплуатировался достаточно долгое время можно изготовить рейсмусовый станок, на котором можно производить обработку различных изделий с достаточно высоким качеством и точностью.

Для того чтобы изготовить рейсмус из электрорубанка своими руками необходимы агрегаты и комплектующие:

1. электрорубанок;
2. бруски деревянные;
3. фанера 10-15 мм;
4. фиксаторы;
5. штанга;
6. шпильки;
7. колодки.

Принцип работы станка заключается в осуществлении операции обработки деревянной заготовки, зафиксированной с помощью зажимов и подаваемой в зону рабочего вала рубанка.

Изготовление станка

Для изготовления рейсмусового станка осуществляется несколько операций в ходе, которых выполняются работы:

1. Изготавливается основание для рабочего стола из фанеры (10-15 мм), размером 400х500 мм.
2. Проводится фиксация подставок для платформы с электрорубанком. Для изготовления подставок используется фанера. Сборка конструкции проводится с помощью шурупов с фиксацией к основанию с последующей установкой электрорубанка.
3. Вырезается платформа для монтажа электрорубанка. На платформе крепится рубанок, с учетом специального отверстия вырезанного точно по центру, совпадающего с размером рубанка. Для крепления используются специальные планки, которые фиксируются при помощи шурупов.

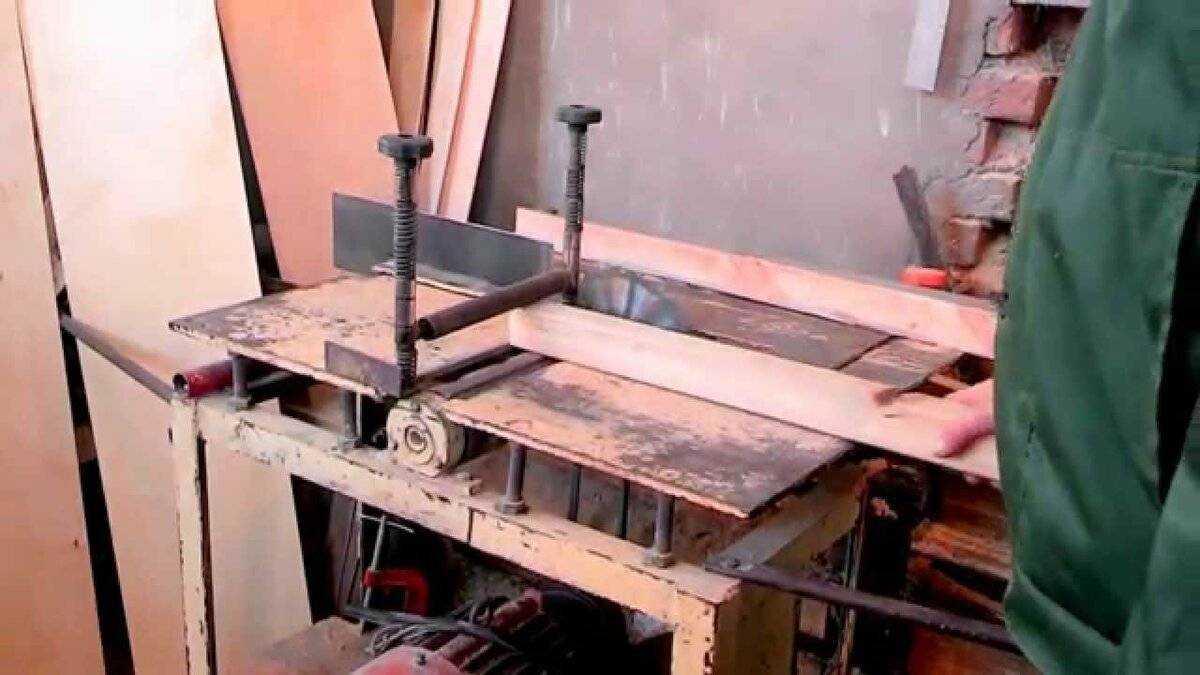

4. Монтируются резьбовые винты с шестеренками на платформу. Для подъема и опускания платформы устанавливается специальный механизм. По углам основы монтируются 4 винта.
5. Платформа монтируется на готовые подставки и совместно с электрорубанком крепится при помощи шурупов. Прокладывается электропроводка для электропитания рубанка, с учетом возможности предотвращения повреждения проводки при обработке заготовок.
6. Проводится монтаж ручки управления платформой с электрорубанком.
7. Устанавливается планка со шкалой и специальный указатель. Измерительная планка необходима для точного измерения заготовок и соблюдения заданных размеров.

После окончания сборки рейсмусового станка проводится проверка и настройка. Электрорубанок после проведения работ должен в обязательном порядке проходить чистку и смазку рабочих деталей.

Особенности изготовления рейсмуса

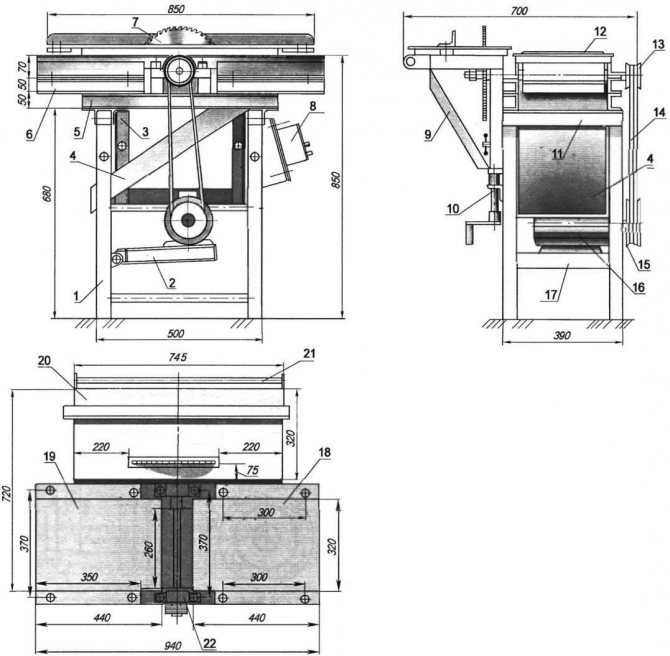

Первоначально перед изготовлением рейсмуса изготавливается чертеж станка с указанием точных размеров всех деталей.

Точно устанавливаются габариты элементов конструкции станка, которые необходимо сделать, соблюдая:

• ширину направляющих;
• длину направляющих;
• длину шпильки,

определяющих размеры обрабатываемых заготовок.

Производится разметка установки шпильки, которая должна, находится между двумя ручками точно посередине, что обеспечивает удобство работы на станке. Для смещения шпильки в верхней части крышки корпуса монтируется подшипник, а к пластине приваривается гайка для регулировки высоты обработки заготовки.

Необходимо также учитывать, что длина направляющих изготавливаемых из брусков должна быть больше основания. За счет этого обеспечивается параллельное поступление заготовки при обработке относительно ножей электрорубанка.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Самодельный рейсмус из электрорубанка своими руками

instrument.guru > Своими руками > Самодельный рейсмус из электрорубанка своими руками

Рейсмус — это деревообрабатывающий станок, который строгает с наименьшими потерями материала. Такой станок используется для чистовой обработки, а также применяется для точных изменений размеров материала.

Многие люди задаются вопросом, как сделать самодельный рейсмус из электрорубанка? Для того чтобы сделать этот инструмент, сначала нужно ознакомиться с его главными частями: фиксаторы, штанга, шпильки, лезвие, колодка.

• Материалы, которые вам понадобятся для создания самодельного рейсмуса:
• Подготовка к работе над рейсмусом:
• Поэтапное создание рейсмуса
• Безопасность при работе на самодельном станке
• Шпильки и направляющие
• Заключение

Благодаря этим частям легко зафиксировать и подстроить инструмент под нужный вам размер.

Материалы, которые вам понадобятся для создания самодельного рейсмуса:

• Электрорубанок.
• Лист фанеры и бруски из дерева.
• Специальные звездочки, около четырех штук.
• Цепь от велосипеда.
• Шайбы.
• Шурупы и гайки.
• Большие резьбовые винты.
• Дополнительные приспособления для винтов.

Инструменты, которые понадобятся:

Подготовка к работе над рейсмусом:

• Выбрать размер деталей.
• Выяснить, как размещать шпильку.
• Сделать шпильку подвижной.
• Заняться проектированием нижней плоскости.

Поэтапное создание рейсмуса

1. Создание основы, выбираем фанеру.
2. Делаем крепление подставки для электрорубанка.

Эта часть тоже делается из фанеры, крепить нужно сзади с помощью шурупов.

1. Создание платформы, на которой будет электрорубанок.

Сделайте отверстие лобзиком по форме электрорубанка.

1. Собираем резьбовые винты для платформы.

По всем углам платформы монтируем винты с крупной резьбой.

1. Монтаж платформы на подставки.

Из листа фанеры делаем подставку, на которую будет нужно установить верхнюю часть станка с платформой и электрорубанком, все это закрепляем шурупами. Обдумываем, как и где заложить кабель от электрорубанка.

1. Присоединение и установление ручки для управления рейсмусом. Установить ее нужно на один из резьбовых винтов. Закреплять нужно с помощью шайб и гаек. Чтобы электрорубанок не спадал с креплений, создаем сквозное отверстие на одном из винтов.
2. Установка планки и индикатора.

Мерная планка на рейсмусе считается незаменимой частью, благодаря ей можно измерять толщину материала. За планку сойдет любой кусок линейки с 6–8 см. Для индикатора можно выбрать обычную стрелку из жести. Вот и все, теперь наш рейсмус, сделанный своими руками, готов.

Не забудьте протестировать его на любом материале и всегда помните об уходе за этим устройством, прочищайте его и затачивайте вовремя. Чтобы выполнить свою работу качественно, стоит ознакомиться с чертежами рейсмуса и посмотреть видео, как делается рейсмус своими руками.

Безопасность при работе на самодельном станке

• При любой работе на таком станке всегда нужна защита для глаз.
• Во время грубой работы нужно надевать перчатки.
• Перед работой стоит проверить работоспособность станка и фиксацию всех его частей.
• Шпильки и ножи должны быть без дефектов и различных трещин.
• Обрабатывать на станке можно только чистый материал, где нет гвоздей и других металлических частиц.

Рейсмус из электрорубанка

Как нужно работать на самодельном рейсмусовом станке:

1. Шпилька станка ставится на нужное расстояние от края детали, устанавливается нужный размер и фиксируется брусок. После этих действий станок наклоняется от себя и потом открывается режущая часть шпильки. Далее нужно просто тянуть инструмент на себя и все.
2. В случае правильного управления рейсмуса, созданного своими руками, работа будет выполняться идеально и не отличаться от работ в специализированных мастерских.

Заключение

Не так уж и сложно сделать такое рейсмусовое чудо своими руками. В создании рейсмуса помогают многочисленные чертежи и видео. Главное – это стараться и делать все по советам и инструкции.

По мере получения нового опыта и увлечения ваших потребностей, станок можно улучшать либо начать использовать современные и очень мощные станки.

Если вам нужен рейсмус для создания большого количества заготовок с их последующей реализацией, то вы должны понимать, что обычным самодельным станком вы не сможете это сделать. И самое главное, не забывайте, что необязательно расстраиваться, если у вас не получается сделать рейсмусовый станок своими руками! Вы всегда можете приобрести его в магазине.

Где можно купить рейсмусовый станок?

Для того чтобы купить рейсмусовый станок можно обратиться к производителям, поставщикам или в специализированные магазины оборудования. Также объявления о продаже рейсмусовых станков размещены на бирже оборудования и в других интернет-каталогах.

Ассортимент, которые предлагают компании, включает как промышленные, так и бытовые модели. Цена первых начинается от 50-70 тысяч рублей, вторые стоят от 20 тысяч в зависимости от функционала, производителя и года выпуска.

Рейсмусовый станок в Москве

Среди компаний, предлагающих рейсмусовые станки в Москве можно выделить:

• ТехноСНАБ;
• Юмет;
• Станколайн;
• Сток-Инструмент.

Эти компании предлагают рейсмусовое оборудование от известных производителей Энкор, Корвет, Калибр, Мастер, Jet, Elmos и Metabo, а также отечественные станки.

Рейсмусовый станок в СПб

В Санкт-Петербурге есть много компаний, реализующих рейсмусовые станки разных марок.

«НеваСтанкоМаш» предлагает поставки промышленных металлорежущих, деревообрабатывающих и кузнечно-прессовых станков. Есть возможность оформить договор лизинга.

ООО «ВикМет» оказывает услуги по полному оснащению и профессиональному снабжению предприятий;

Северная столица имеет в ассортименте станки отечественного и импортного производства.

Как избежать дефектов поверхности: вырванных волокон, задиров, вмятин?

Одна из главных задач рейсмуса — создание гладкой поверхности. Но так получается далеко не всегда. Вырванные волокна, задиры, вмятины и другие дефекты поверхности, которые невозможно устранить шлифованием, — это проблемы, доставляющие немало головной боли. Чтобы свети к минимуму или же вовсе избежать подобных неприятностей, рекомендуем придерживаться нескольких простых правил.

Контролируйте скорость подачи и толщину съема материала. Это то, о чем мы говорили выше. Шаг съема материала — не более 0,8 мм; на последних проходах — не более 0,4 мм. Чистовые проходы лучше делать на небольших скоростях.

Подавайте заготовку с правильной ориентацией волокон. Самый надежный способ избежать вырывов — это внимательно изучать направление волокон на заготовке и правильно подавать ее в рейсмусовый станок. Волокна на торце должны быть ориентированы вниз, как бы спускаться в станок так, как это показано на фото.

Подавайте доски под небольшим углом. Загружая доску, ориентируйте ее под небольшим углом — это уменьшает риск вырванных волокон на ее торце.

Подключайте систему стружкоудаления. Попадание стружки под вальцы приводит к образованию вмятин на поверхности доски. Избежать такого дефекта помогает исправно работающая система пылеудаления. Инвестиция в хороший промышленный пылесос даст не только хорошо обработанную поверхность, но и защитит от перегрева двигатель, предотвратит пробуксовку досок внутри станка, увеличит срок службы ножей.

Следите за остротой ножей. Вырванные волокна и полосы на оструганной поверхности могут объясняться затупившимися ножами. При появлении подобных симптомов следует переставить лезвия (если речь идет о двусторонних ножах), заточить их (если предусмотрена возможность переточки) или установить новый комплект.

Как сделать рейсмус из электрорубанка своими руками?

Чтобы изготовить рейсмус из электрорубанка своими руками понадобится незначительный набор слесарных и обрабатывающих электрических инструментов, а также некоторое количество пиломатериалов.

Вообще профессиональный рейсмус представляет собой специальный плотницкий инструмент для механической обработки древесины, в частности применяется для нанесения разметочных проектных линий.

Также изделие используется для выравнивания плоскости конкретного пиломатериала. В самодельном рейсмусе присутствует электрорубанок в качестве основного режущего механизма.

► Инструменты и материалы для изготовления

Материалы для изделия:

• Фанера толщиной 15 мм;
• Планки и брусок из дерева – 15х15, 25х25;
• Шестеренки приводные – 4 штуки;
• Велосипедная цепь – 1 шт.;
• Набор гаек с резьбой М14;
• Набор шайб;
• Шурупы на 25 – 100 шт.;
• Резьбовые винты – 4 шт.;
• Подставки под винты – 4 шт.

Также, чтобы изготовить рейсмус в домашних условиях необходим набор некоторых инструментов, в частности электрорубанок и лобзик.

Инструменты:

• Электрический лобзик;
• Строительный электрорубанок;
• Набор ключей и отверток;
• Шуруповерт;
• Линейка и уголок.

Строительный электрорубанок будет использован в качестве основного механизма для изделия.

1. Основа из фанеры

Основа под рейсмус изготавливается из фанерного листа толщиной не меньше 15 мм. Материал обрезается до проектного размера. По форме это прямоугольник с примерным размером 400х500 мм.

2. Крепеж подставок для платформы с электрорубанком

Подставки изготавливаются также из фанеры толщиной 15 мм. При этом элемент вырезается из нескольких частей и собирается на месте. Крепление узла осуществляется шурупами с обратной стороны к главному основанию, к которому также будет установлен электрорубанок с рабочей платформой.

3. Изготовление платформы под электрорубанок

Строительный электрорубанок крепится на специальной платформе, которая имеет размерную прорезь по центру. Техническое отверстие должно быть вырезано лобзиком строго по форме рубанка. Сам электроприбор устанавливается при помощи зажимных планок и шурупов.

4. Монтаж резьбовых винтов с шестеренками на платформу

На платформу под рейсмус монтируется приводной механизм, который будет обеспечивать подъем и опускание платформы. Резьбовые винты устанавливаются по 4-м углам основы, где уже смонтирован электрорубанок на шурупах.

5. Установка платформы на подставки

Верхняя часть рейсмуса с платформой и установленным рубанком монтируется на основные подставки из фанеры, при этом крепление осуществляется с помощью шурупов. Повсеместно проводится укладка кабеля электрорубанка, чтобы при работе системы не повредилась его оплетка.

6. Ручка для управления платформой с электрорубанком

Ручка на рейсмус монтируется на один из резьбовых винтов. Крепление осуществляется при помощи набора шайб и гаек. Чтобы надежно завинтить крепежную гайку необходимо проделать сквозное отверстие на одном винте

Важно контролировать, чтобы электрорубанок не сорвался со своих креплений

7. Мерная планка и указатель

Измерительная планка должна быть установлена в обязательном порядке для проведения измерений материала во время его обработки. В качестве планки можно использовать часть обычной пластиковой линейки, которую нужно обрезать до 6-8 см. Указатель под рейсмус используется виде обычной стрелки.

Готовый рейсмус в сборе тестируется на черновом материале, чтобы осуществить его дальнейшую настройку. Работающий электрорубанок должен систематически обслуживаться, в частности необходимо периодически подтачивать лезвие и проводить чистку.

Видео: собираем рейсмус на основе электрорубанка своими руками.

Разметка рейсмусом

Для разметки соединений или распилов нет ничего лучше простого, но аккуратного рейсмуса. Чтобы познакомить вас с приемами работы, мы проконсультировались у известного мастера Фрэнка Клауса. Он показал, как можно добиться максимума от этого нехитрого разметочного инструмента.

Чем полезен рейсмус

С помощью рейсмуса можно размечать линии параллельно краю детали как вдоль, так и поперек волокон. Одно из преимуществ рейсмуса перед карандашом заключается в наличии иглы-царапки, которую Фрэнк остро затачивает в форме косого ножа, оставляющего очень тонкие, но четкие нестирающиеся линии, и надрезающего древесные волокна, предупреждая появление сколов при работе стамеской и пилении. Вот несколько примеров использования рейсмуса:

■ разметка середины доски для роспуска;

■ разметка кромки доски для фугования;

■ разметка соединений, например «ласточкиного хвоста» или шипа с гнездом.

Конструкция рейсмуса

Простой рейсмус состоит из четырех деталей: штанги длиной 200-300 мм, колодки, фиксатора и иглы-царапки (рис. 1). Колодка передвигается вдоль штанги, что позволяет менять расстояние от нее до царапки, и ее положение фиксируется с помощью винтового или клинового зажима. В некоторых рейсмусах игла- царапка вынимается, если нужна заточка или замена. Штанга может иметь измерительную шкалу, с помощью которой удается настроить рейсмус на требуемый размер, не прибегая к измерениям.

Одна из разновидностей — так называемый гнездовой рейсмус (фото внизу) — имеет одну иглу-царапку для обычной разметки параллельных линий и дополнительную пару игл на противоположной стороне штанги для разметки гнезд. Одна из этих игл зафиксирована неподвижно, а другая перемещается по штанге для настройки ширины гнезда.

Точность на кончике иглы

Чтобы рейсмус работал правильно, объясняет Фрэнк, сосредоточьте внимание на самой маленькой детали-царапке. Убедитесь, что она имеет правильную форму, вылет и установлена под нужным углом. Форма

Часто новые иглы-царапки имеют коническое острие, которое разрывает древесные волокна, а не перерезает их. Заточите кончик царапки с двух сторон для получения острой режущей кромки (рис. 1а)

Форма. Часто новые иглы-царапки имеют коническое острие, которое разрывает древесные волокна, а не перерезает их. Заточите кончик царапки с двух сторон для получения острой режущей кромки (рис. 1а).

• Вылет. Для лучшего контроля устанавливайте царапку с минимальным вылетом из штанги (около 1,5 мм).
• Угол. Так как обычно рейсмус ведут вдоль кромки доски по направлению к себе, установите режущую кромку иглы под углом около 5° относительно колодки (рис. 1b). Тогда царапка при разметке будет автоматически прижимать колодку к кромке доски.

Классификация и возможности

Исполнение рассматриваемых агрегатов может быть довольно разнообразным. Классифицируют станки по следующим признакам:

1. По типу привода. Самодельные мини-устройства могут иметь и ручной привод, но в большинстве случаев используют всё-таки электрический привод. При этом бытовые модели комплектуются двигателем на 220 В, а профессиональные – на 380 В.

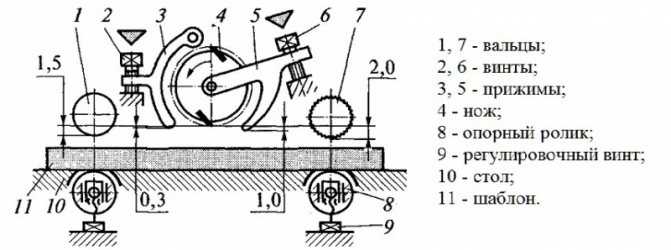

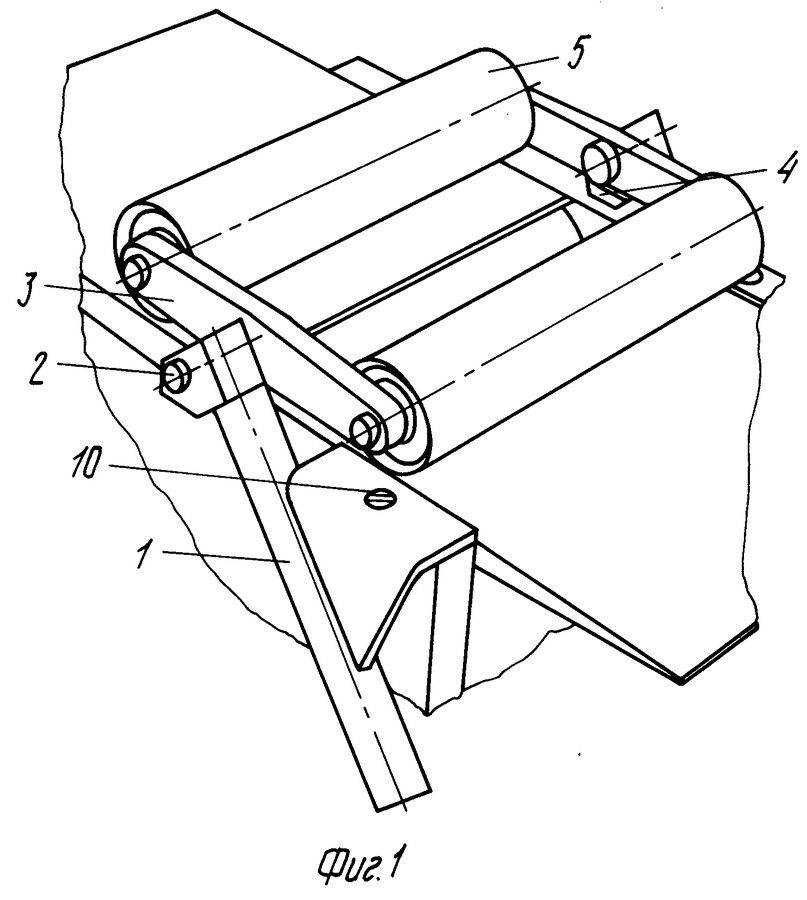

2. По типу подачи. В схеме станка может быть одна или две пары подающих роликов, соответственно, в первом случае потребуется сделать прижим обрабатываемой заготовки к столу более мощным, не исключаются также вибрации в момент врезания. Двусторонние валковые подачи более совершенны и удобны в работе. Ряд зарубежных фирм (Makita, DeWalt и др.) комплектуют свои изделия узлами автоматической подачи, но эта опция оправдывает себя лишь при значительных программах выпуска однотипной продукции.
3. По числу ножевых валов. Это определяет, сколько разных профилей может одновременно обрабатывать станок. Правда, соответственно увеличится и количество операторов.
4. По функциональным возможностям. Устройство рейсмусовых станков позволяет сделать не только размерную обработку полуфабриката, но и последующую его калибровку. Это исключает появление поперечных сколов, вмятин и прочих дефектов, которые могут появиться на обработанной поверхности в случае несоблюдения технологии фугования или при чрезмерно большой подаче исходного материала.
5. По своим технологическим характеристикам. На практике рассматриваемое оборудование производят с диапазоном мощностей 1…40 кВт, при частоте вращения вала до 10000…12000 мин-1, ширине строгания до 1350 мм, ходе до 50 м/мин и толщине исходной заготовки 5…160 мм.

Кроме того, некоторые модели различаются способом регулировки зазоров и устройством подшипникового узла главного привода.

Для чего нужен фуговальный станок

В деревообрабатывающей мастерской могут находиться самые разные станки, но наиболее часто используемые (конечно, кроме циркулярной пилы) можно назвать фуговальные и рейсмусовые устройства. Эти два вида агрегатов немного схожи по своей функции, но отличаются по способу использования.

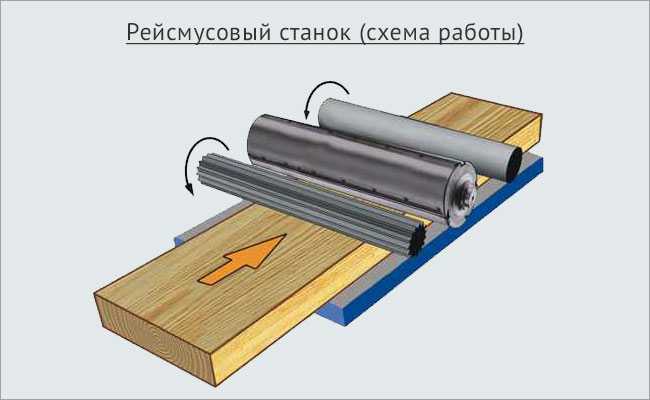

Если вам необходимо изготовить деревянную заготовку в виде доски, бруса или щита, то лучше воспользоваться рейсмусовым станком. Такое устройство, основным инструментом которого является все тот же нож, способно разрезать исходный материал на две параллельные части. При этом обе они будут подогнаны к определенным размерам.

Рейсмусовые станки выпускаются как одностороннего, так и двустороннего типа. В первом случае за один проход обрабатывается только одна сторона заготовки. Более производительным является двусторонний рейсмусовый станок. Здесь на выходе уже получается практически готовая деталь.

У рейсмусовых станков вал расположен над столешницей. Причем последняя делается массивной, чтобы сгладить большие вибрации. Кроме этого, механизм оснащается специальным кожухом, который предназначен для погашения шумов.

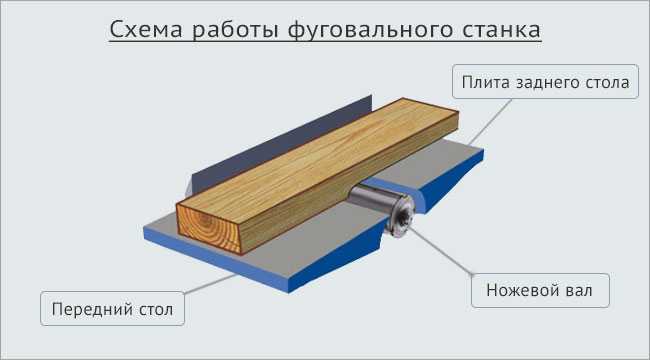

У фуговального станка немного другая задача. Это устройство используется для создания гладкой, без существенных шероховатостей, поверхности на заготовке. Такой станок также как и предыдущий вариант оснащается валом с ножами, только в фуговальном он расположен под столешницей.

Заготовка подается на рабочую поверхность с одной стороны, выход с противоположной уже частично обработанной. Так слоем за слоем достигается нужная ровность. После обработки на фуговальном станке деталь можно подавать на рейсмусовый.
