Устройство, принцип действия и виды дефлекторов вентиляционных для крыши, выбор модели и монтаж

Дефлекторы вентиляционные для воздуховодов

Общее описание дефлектора

Дефлектор вентиляционный типа ЦАГИ представляет собой изделие системы вентиляции, которые устанавливаются на вытяжных воздуховодах над кровлей здания. Как правило, дефлектора изготавливаются цилиндрической формы. Размер дефлектора зависит от диаметра выходного канала и требуемого объема удаляемого воздуха.

(зависит от диаметра дефлектора)

Применение дефлектора. Принцип его работы и конструкция

Вентиляционный дефлектор ЦАГИ выполняет несколько функций: усиливает вытяжку в вентиляционной системе, предотвращает обратную тягу, и защищает систему вентиляции от попадания атмосферных осадков. Принцип работы дефлектора основан на законах физики: воздух обдувает изделие снаружи, при этом внутри дефлектора давление падает ниже атмосферного. Воздушные массы стремятся в зону пониженного давления, т.е. воздается тяга в системе вентиляции и воздух вытягивается наружу. Чаще всего дефлектор используется в системах вентиляции с естественным побуждением.

Дефлектор ЦАГИ состоит из следующих частей:

1. Патрубок, который присоединяется к воздуховоду или узлу прохода. Он служит вытяжной шахтой.
2. Диффузор – расширяющийся конус, который идет от патрубка к верху дефлектора
3. Внешний патрубок/обечайка
4. Колпак, защищающий вентиляцию от попадания осадков
5. Лапки для крепления колпака

Изготовление вентиляционного дефлектора

Изготавливается дефлектор из оцинкованной стали. Дефлектор ЦАГИ имеет расчетные размеры и формы, менять которые кардинальным образом не рекомендуется. Например, для каждого диаметра дефлектора уже рассчитана высота и диаметр наружного стакана, при которых устройство имеет максимальную работоспособность. Если данные размеры изменить для удобства монтажа, красоты или других причин, то дефлектор может перестать создавать необходимую тягу. Изготавливаются дефлектора систем вентиляции по серии 5.904-51.

Монтаж дефлектора на трубу

Монтируются вентиляционные дефлектора на крыше помещения. Монтаж изделия осуществляется непосредственно на воздуховод или на узел прохода через кровлю. При монтаже дефлектора на воздуховод следует учитывать несколько правил:

1. Дефлектор должен устанавливаться таким образом, чтобы он обдувался ветром при любых его направлениях.
2. Его нельзя монтировать в зонах аэродинамических теней, например от соседнего здания
3. Для создания воздушной тяги дефлектор должен монтироваться на высоте, превышающей уровень крыши на 1,5-2 метра.
4. Оцинкованный дефлектор рассчитан на вытяжку неагрессивных воздушных масс.
5. Установка задвижки/шибера в вентиляционном канале перед дефлектором позволит избежать чрезмерной тяги при сильном ветре.

Заказ дефлектора ЦАГИ для воздуховодов

Для заказа дефлектора необходимо указать его присоединительный размер, т.е. диаметр трубы, на который он будет устанавливаться. Также следует указать тип соединения: ниппельный или фланцевый.

Как самому сделать дефлектор

Мы выбрали самый простой вид дефлектора (агрегат Григоровича), его можно сделать самостоятельно. Такая конструкция увеличивает тягу на 20–25%, что вполне устраивает большинство пользователей. Найдите чертеж устройства, ознакомьтесь с рекомендованными размерами и перечнем отдельных элементов. Для изготовления дефлектора понадобится небольшой кусок оцинкованной жести, ножницы для резки металла, приспособление для установки специальных заклепок.

Пример эскиза дефлектора для самостоятельного изготовления

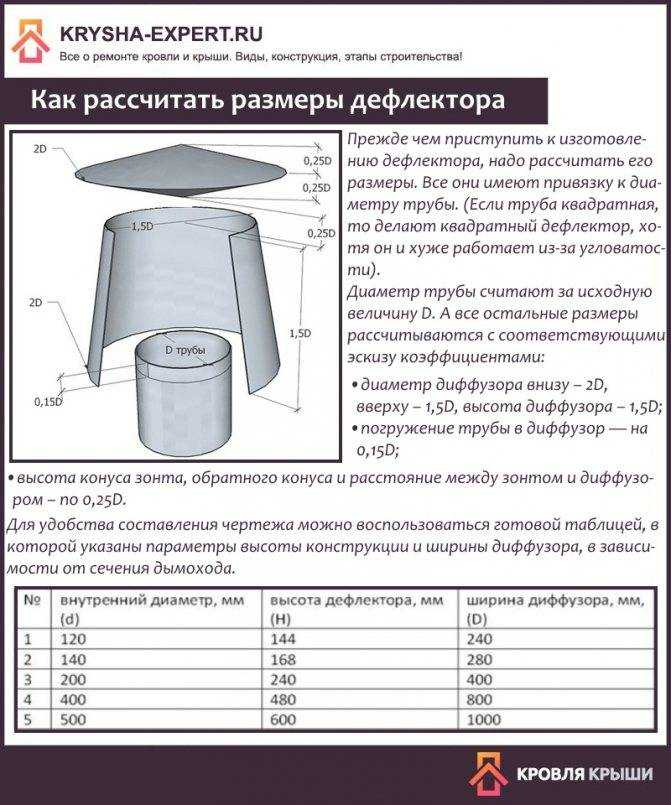

Как рассчитать размеры дефлектора

Шаг 1. Перенесите размеры составных частей устройства на металл. Для этого начертите на поверхности два круга и две дуги указанных диаметров. Делать это лучше с помощью специального циркуля жестянщика. Если его нет – не проблема. Вбейте по центру металла гвоздь, привяжите к нему ниткой фломастер или карандаш, длина нитки равняется радиусу круга. Такое элементарное приспособление отлично работает, проверено практикой. Ножницами по металлу вырежьте заготовки.

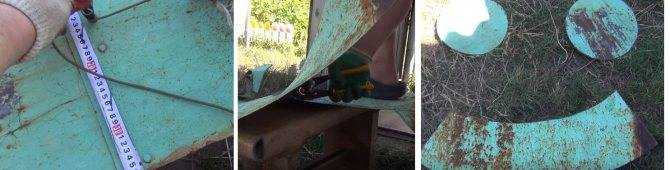

Выполняют разметку на куске жести, вырезают заготовки

Шаг 2. Соберите корпус дефлектора. Для этого на краях его развертки высверлите отверстия под диаметр заклепок. Вначале следует высверливать с одной стороны, затем временно согнуть корпус и сделать метки на другой стороне. Они должны точно совпадать, в противном случае возникнут большие проблемы во время установки заклепок.

По краю высверливают отверстия и соединяют корпус заклепками

Шаг 3. Рассчитайте сектор, который надо вырезать для загиба круглых элементов. Но удалять его не стоит, лишний металл необходим для соединения заклепками загиба. Можно пользоваться формулами и узнавать угол загиба, а можно сделать разрез по одному радиусу и на практике подбирать оптимальный вид элемента. Второй вариант намного быстрее, а на эффективности функционирования устройства никак не отражается.

На круглых заготовках делают разметку и разрезают по линии

Шаг 4. Согните круги, просверлите отверстия и закрепите их заклепками. Расстояние между заклепками 3–4 см, чаще нет необходимости, никаких механических нагрузок в этих местах нет.

С помощью заклепок соединяют края выреза

Цены на ручные заклепочники

Ручные заклепочники

Шаг 5. Нарежьте небольшие полоски металла для фиксации тарелок, длина каждой примерно 2 см, ширина один сантиметр.

Из жести нарезают небольшие полоски и сверлят в них отверстия

Шаг 6. Скрепите две тарелки между собой. Герметичность стыков обеспечивать нет надобности, главное добиться устойчивости дефлектора.

Получившиеся тарелки соединяют между собой теми же заклепками

Шаг 7. Соберите все элементы в единую конструкцию. Длина и количество полосок фиксации указаны на рабочих чертежах. Проверьте прочность крепления, если есть слабые узлы, то усильте их.

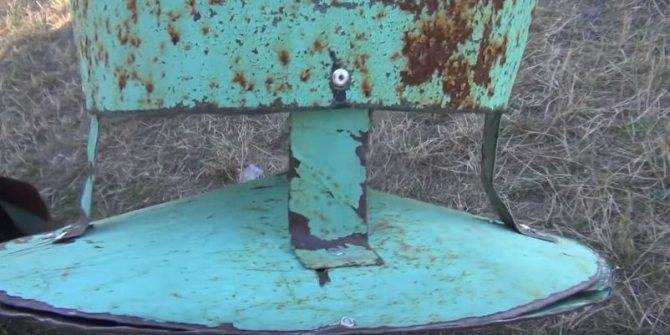

С помощью полосок крепят тарелки к корпусу

Шаг 8. Примерьте агрегат на трубе, при обнаружении отклонений по размерам исправьте их. Внимательно соблюдайте все параметры, они играют важную роль в изменении скорости движения воздушных потоков. В противном случае эффективность работы устройства значительно понизится.

Готовый дефлектор примеряют на трубу

Шаг 9. Изготовьте металлический хомут и прочно закрепите дефлектор на трубе дымохода.

Для надежности нижнюю часть конструкции укрепляют хомутом

При желании можно проверить эффективность функционирования устройства. Сделайте самодельные пропеллеры и определите примерную скорость воздушного потока в дымоходе с дефлектором и без него. Если все сделано правильно, то разность будет заметной на глаз, ничего подсчитывать нет надобности.

Установка дефлектора на дымоход

Конструкции

Теперь посмотрим, какой возможно и как сделать дефлектор на дымовую трубу самостоятельно. Проще всего начинать с несовершенного дефлектора-зонта; его возможности гораздо шире, чем может показаться, а материалов и не очень сложной работы требуется немного.

На что способен зонтик

В климатических условиях РФ дефлектора-зонта на печную трубу чаще всего оказывается достаточно, тем более, что угара по его вине тоже не отмечено. Но – если дымник-зонт сделан правильно. Самая распространенная ошибка – колпак слишком высоко поднимают на стойках. Вернуть 100% исходную тягу это не поможет, но вероятность задувания в трубу резко возрастает.

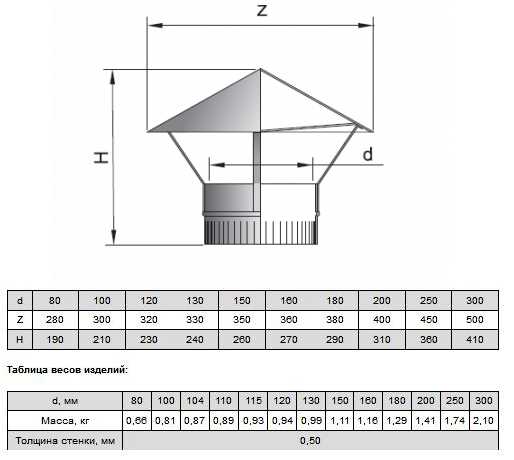

Правильные размеры дефлектора-зонта на дымовую трубу даны слева на рис. Для труб с просветом диаметром 100-200 они уменьшаются пропорционально, а затем величина H1 увеличивается в 1,3 раза для труб 150-200 мм и в 1,6 раза для труб 100-150 мм.

Размеры дефлекторов-зонтов для дымовой трубы и вентиляции.

Справа на рис. даны размеры незадуваемого дефлектора-зонта, но в условиях РФ такой лучше ставить на вентиляционную трубу естественной вентиляции, т.к. сетка быстро обрастает сажей или конденсатом дымовых газов, и тогда на нее очень хорошо налипает пыль.

Также не задувается, сохраняет исходную тягу и даже немного увеличивает ее двухэтажный дефлектор-зонт. Схема его действия дана на поз. 1 след. рис.:

Модификации дефлектора-зонта на дымовую и вентиляционную трубу

Для дымоходов маломощных бытовых печей/котлов (прим. до 40 кВт) ее можно упростить, выполнив этажи одинаковыми, поз. 2. Каждый этаж – обрезанный вдвое по высоте конус Григоровича (см. выше); расстояние между этажами равно высоте этажа. Верхний этаж щипцовый, т.е. срезанная вершина конуса закрыта глухой крышкой. 3-этажный зонт на вентиляционную трубу (поз. 3) реже обмерзает и меньше засоряется, чем зонт с сеткой. Для труб 130-200 мм размеры меняются пропорционально. И, наконец, дефлектор Кирюшкина (поз. 3; все конусы – Григоровича) используется преимущественно как активно-пассивный – под малым конусом ставят маломощный дымосос на 12 В 100-200 мА.

ЦАГИ

Прежде чем браться за аэродинамически открытый дефлектор, посмотрим, как модифицируется под частный дом самый совершенный дефлектор ЦАГИ. Его исходная конструкция была рассчитана в первую очередь на промышленные объекты и затем на многоквартирные дома.

Чертежи 3-х вариантов дефлектора ЦАГИ даны на рис. Размеры исходного промышленного варианта приведены справа вверху. Не полностью, т.к. рассчитан он на прочную трубу и уж никак не на сэндвичевый дымоход. Для дымохода частного домовладения более подойдет работающий по такой же схеме дефлектор Ханженкова (слева на рис.). Он дает меньшую горизонтальную ветровую нагрузку и его можно вставлять в трубу, как описано ниже.

Модификации дефлектора ЦАГИ для дымовых и вентиляционных труб

А справа на рис. – размеры вентиляционного дефлектора ЦАГИ. Его можно из пассивного превратить в пассивно-активный, выкрасив обечайку черным кузнечным патом или др. краской, хорошо поглощающей тепловое излучение земли и окружающих дом объектов. Вентиляторы в отдушинах домовой системы вентиляции нужно, конечно, оставить, но включать их придется изредка. Как сделать своими руками дефлектор ЦАГИ, см. видео

Видео: дефлектор ЦАГИ из металлочерепицы своими руками

Что получается из конусов

Из дефлекторов открытого типа доступнее всего, и, по всему комплексу технических показателей, оптимален для частного домовладения дефлектор Вольперта-Григоровича. Хотя, сколько в нем на самом деле того и другого, знали только они сами.

Канонические (исходные из исследований ЦАГИ) пропорции дефлектора Вольперта-Григоровича даны на поз. 1 рис.:

Пропорции и размеры дефлектора Вольперта-Григоровича на дымоход

Слева – модификация под асбоцементную трубу, хорошо держащую продольные нагрузки, но хрупкую поперек. Увеличенная вдвое высота верхнего образующего тело вращения конуса дает большую подъемную силу, стремящуюся сорвать дефлектор с трубы, но тугой хомут удержит его на любом ветру. Для труб 130-180 мм по внутри размеры меняются пропорционально.

Что представляет собой устройство и принцип действия дефлектора на трубу вентиляции

Рассматривая, что такое дефлектор в вентиляции, видим, что устройство составляется следующими неизменными компонентами:

• двумя стаканами цилиндрической формы. Внутренний стакан – ровный, у внешнего цилиндра – расширенная нижняя часть. В верхней части размещаются отбои в форме колец, с помощью которого производится изменение направления воздушного потока. Установка отбоев осуществляется так, чтобы ветровым потоком создавалось разрежение, которое способствует ускоренному вытягиванию газов из вентиляционного канала сквозь пространство между кольцами. Над верхним стаканом закрепляется крышка, которой может придаваться форма зонта, перенаправляющего ветровые потоки;
• кронштейнами для крышки;
• патрубком.

Обыкновенная схема дефлектора вентиляционного – это комплект, состоящий из:

• диффузора, замедляющего атмосферный воздушный поток и повышающего давление в вентиляционном канале. Нижнюю часть усеченного конуса насаживают на верх вентиляционного канала;
• зонта, прикрепляемого к диффузору ножками. Наличие верхнего защитного колпака препятствует попаданию в полость канала пыли, листьев и прочего мусора;
• корпуса (кольца или обечайки), соединенного с диффузором с помощью двух-трех кронштейнов. Плоскостью корпуса рассекается ветровой поток, что способствует образованию области с пониженным давлением внутри цилиндра.

Дефлектор, установленный на вентиляционную трубу, действует таким образом. Натолкнувшийся на корпус ветровой поток оказывается рассечен диффузором. Это приводит к понижению давления в цилиндре и, соответственно, к усилению тяги в вентиляционном канале. Дефлектор, установленный в вытяжной вентиляции, тем эффективнее усиливает тягу в воздуховодах, чем большим оказывается сопротивление на пути ветрового потока, создаваемое корпусом устройства.

На дефлекторы крепят сетку для защиты трубы от мусора, но это может сказаться на тяге

Когда ветровой поток устремляется на дефлектор вентиляционный сверху, то отток отработанного воздуха идет снизу. При ветровом потоке, устремляющемся сбоку, отток одновременно происходит в двух направлениях, верхнем и нижнем. Механизм дефлектора воздушного, установленного на трубу вентиляционного канала, наихудшим образом срабатывает, когда воздушный поток идет снизу, от крыши, препятствуя выводимым посредством верхнего отверстия газам. С этим недостатком, присущим всем типам устройств, приходится считаться. Для ослабления негативного воздействия идущего снизу ветрового потока крышке придают особенную форму, представляющую собой два конуса, соединенных основаниями.

При правильно проведенной установке дефлектора повышение эффективности функционирования вентиляционной системы может достичь 20 %. Это определяется воздействием нескольких факторов:

• высотой установки относительно уровня крыши;
• размерами устройства;
• его формой;
• незначительным наклоном вентиляционной трубы (по крайней мере, так принято считать).

Дефлекторы систем вентиляции

Устройство и принцип действия

На фото – одна из наиболее распространенных разновидностей дефлекторов.

В первую очередь необходимо разобраться, что такое дефлектор в вентиляции, так как область применения сильно сказывается на конструкции устройства. В приточно-вытяжных системах естественной вентиляции дефлектор устанавливают на оголовке вытяжного канала для повышения тяги за счет создания области пониженного давления.

Принцип действия устройства основан на законе Бернулли, одним из следствий которого является эффект разрежения воздуха в потоке с изменяющимся сечением. Чем выше скорость потока, тем заметнее перепад давлений.

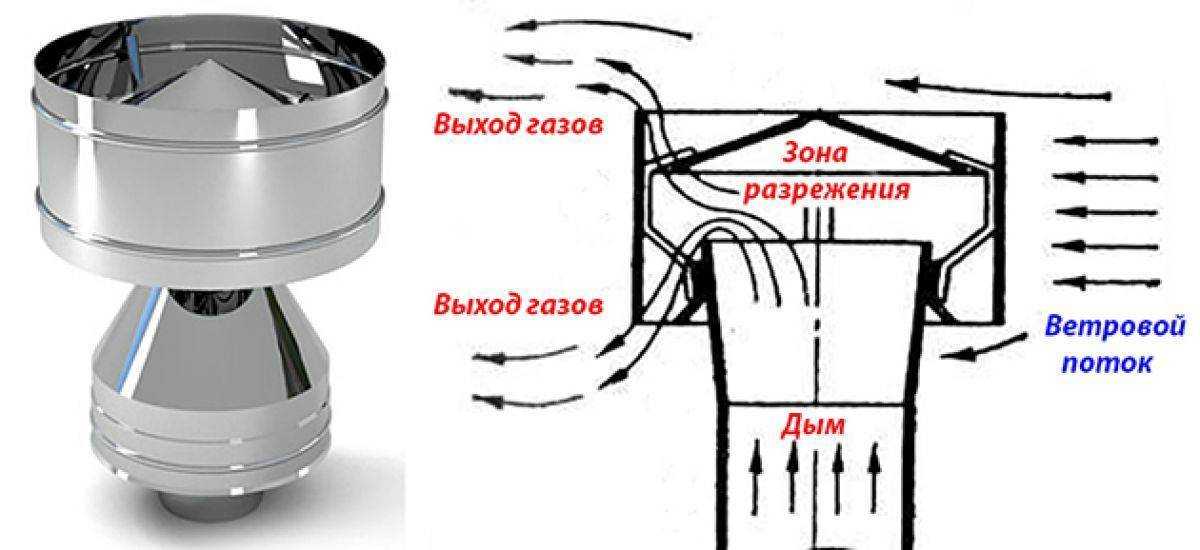

На схеме показаны потоки ветра (рис. а) и потоки воздуха на выходе из канала (рис. б), а также зоны повышенного и пониженного давления (отмечены символами «+» и «-«).

Если мы рассмотрим устройство дефлектора вентиляции, то увидим несколько основных частей (вариант ЦАГИ):

1. Диффузор. Представляет собой отрезок трубы в форме усеченного конуса, который узкой стороной надевается на трубу. Повышает давление в трубе у оголовка, таким образом, повышает разницу давлений и активность эжекции вытяжного воздуха потоками ветра;
2. Зонт или колпак. Служит для защиты канала от попадания осадков, мусора и других посторонних предметов;
3. Внешний цилиндр или корпус. Рассекает поток ветра, создавая внутри область пониженного давления.

Чертеж вентиляционного дефлектора, где: 1 – оголовок трубы; 2 – диффузор; 3 – корпус; 4 – лапки (стойки) зонта; 5 – зонт (колпак).

В варианте конструкции Григоровича мы увидим несколько иную картину.

В состав устройства входят такие узлы:

1. Диффузор. Здесь мы видим тот же усеченный конус, однако надетый на трубу широкой стороной, причем сечение этой стороны превышает сечение оголовка. Эту деталь еще называют «стакан», в таком случае оголовок трубы будет «нижним стаканом»;
2. Зонт или колпак. Выполняет защитную функцию, как и в предыдущем примере;
3. Обратный конус. Устанавливается под колпаком вершиной вниз и служит для предотвращения накапливания воздуха под зонтом, а также для создания совместно с диффузором сужающегося потока ветра над оголовком.

Устройство конструкции Григоровича.

Разновидности

Современный строительный рынок предлагает множество различных моделей и конструкций.

Подбор дефлектора для вентиляции следует осуществлять с учетом имеющихся в свободном доступе разновидностей и погодных условий вашей местности.

Рассмотрим наиболее распространённые модели:

• Конструкция Центрального Аэрогидродинамического Института (ЦАГИ) – является одной из наиболее популярных разновидностей. Конструкционные особенности мы рассмотрели выше;
• Модель Григоровича. Это, пожалуй, самая распространенная разновидность дефлектора в нашей стране и за ее пределами. Конструкция также рассмотрена в предыдущей главе;
• Тарельчатая открытая конструкция типа Astato. Также весьма распространена и популярна за счет простого устройства и эффективной работы;
• Ротационные модели. Представляют собой сложные устройства с вращающейся частью и специальной системой лопастей, поддерживающих это вращение. Отличительная черта – более высокая цена и эффективность;
• Н-образные модели. Отличаются наличием сразу двух дефлекторов на одном оголовке;
• Дефлекторы-флюгеры. Представляют собой поворотные насадки с килем, который поворачивает конструкцию в направлении ветра так, что его потоки попадают в систему отверстий и лопастей, вызывая эффект эжекции газа из воздуховода.

Н-образный вариант конструкции.

Кроме принципиальной схемы аппарата, нам понадобятся размеры сечений каналов и цилиндров или их соотношения. Расчет дефлектора для вентиляции производят на основании этих соотношений или выполняют «с нуля» для конкретного устройства.

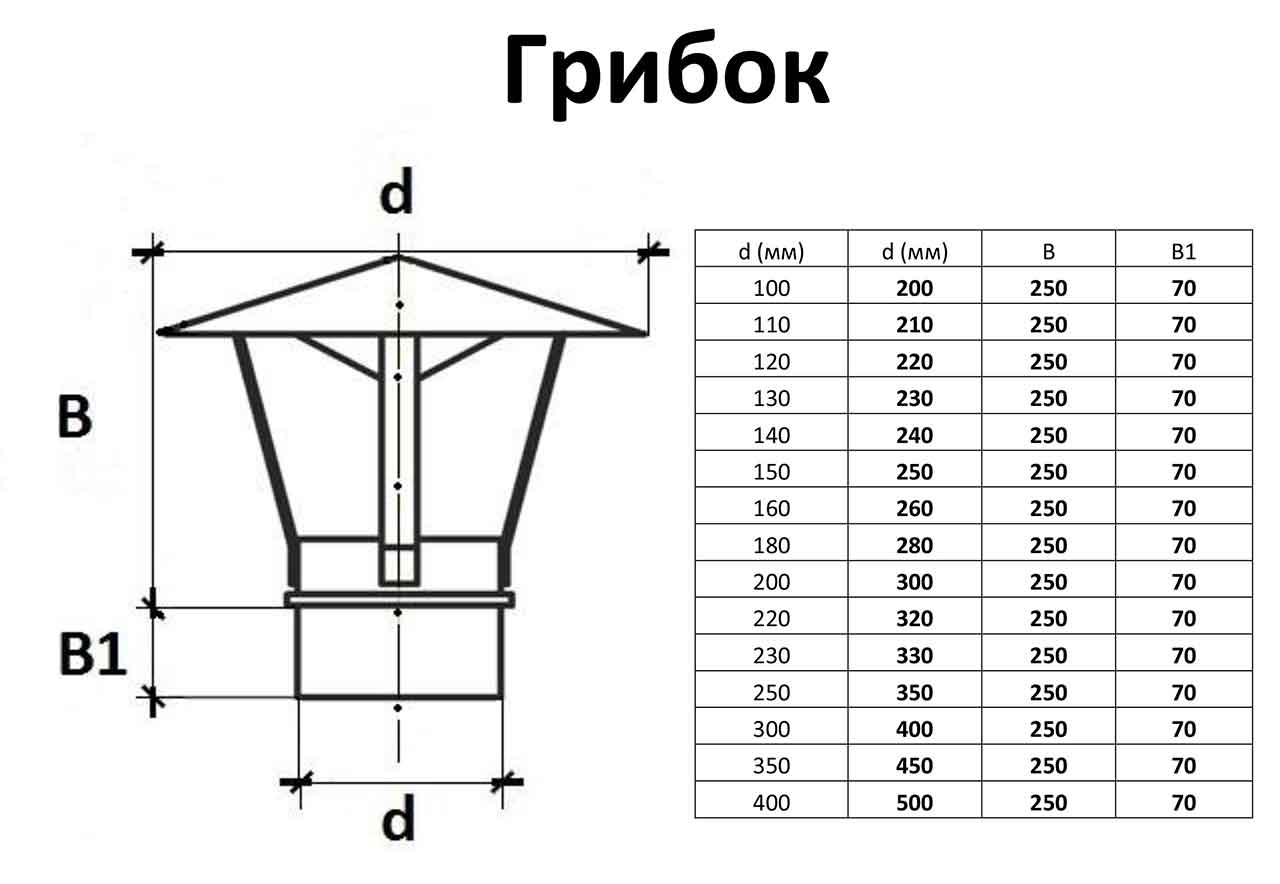

Таблица размеров изделий для разных диаметров оголовка воздуховода.

Если говорить о материалах, то в подавляющем большинстве случаев все модели изготовлены из двух видов сырья: металла или пластика. Чаще всего используют оцинкованную сталь, жесть, нержавеющую сталь и алюминий.

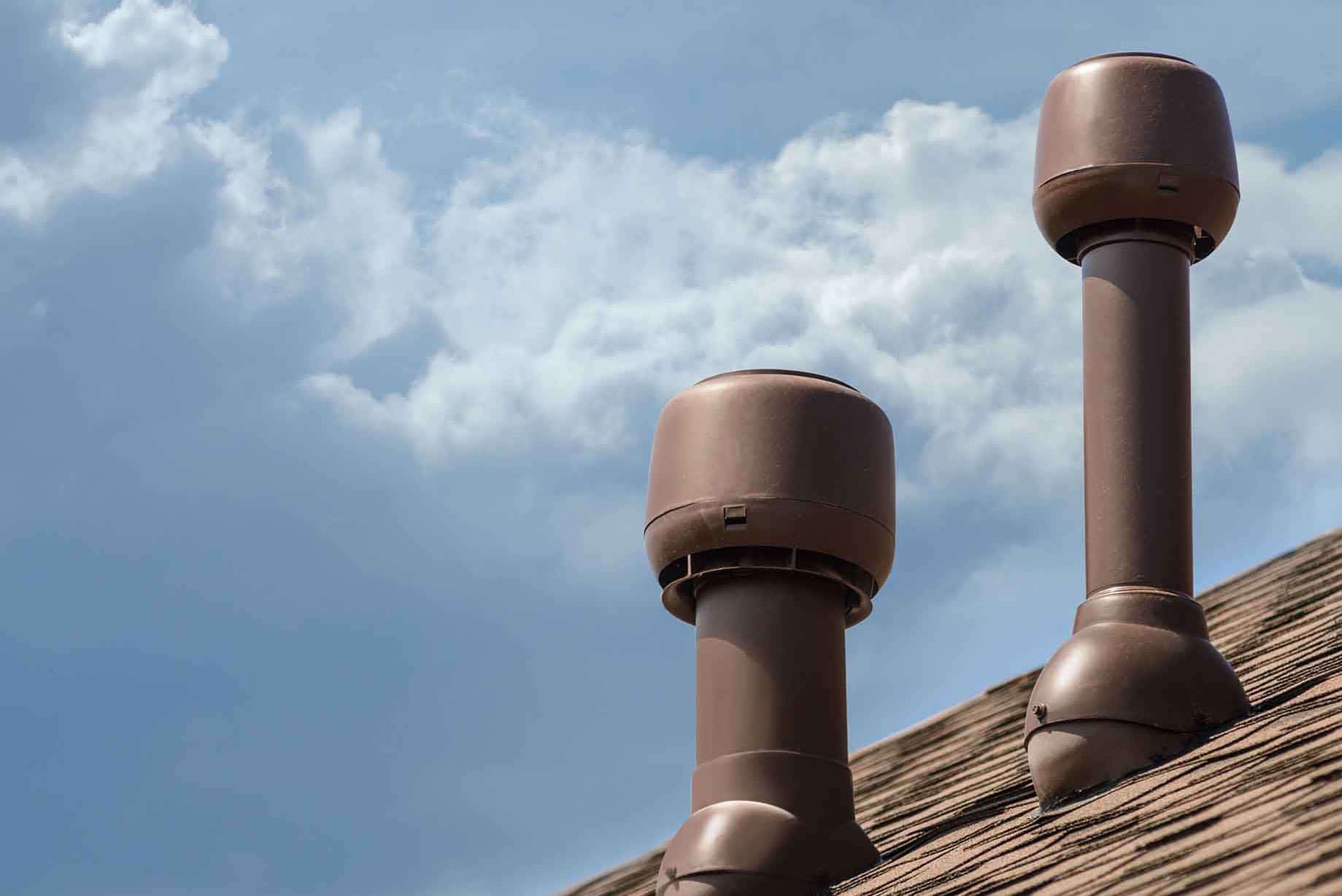

Пластиковое изделие можно подобрать по цвету кровли.

Пластиковый дефлектор вентиляционный отличается более низкой стоимостью, разнообразием расцветок, однако боится высоких температур и быстрее приходит в негодность.

Разновидности вентиляционных дефлекторов

Назначение всех рассматриваемых устройств едино:

• способствовать повышению естественной тяги, чтобы улучшить воздухообмен в помещениях здания;
• предотвратить попадание в систему атмосферных осадков, пыли, листьев и прочего мусора;
• препятствовать проникновению насекомых и мелких птиц.

Что касается изготовления, то ассортимент устройств чрезвычайно разнообразен, а отличия заметны даже визуально.

В качестве материала для изготовления пользуются:

• медью. Впрочем, крайне редко, из-за ее высокой стоимости;
• алюминием;
• керамикой;
• оцинкованной сталью;
• нержавеющей сталью;
• пластиком. У дефлектора вентиляционного пластикового несколько преимуществ в виде низкой стоимости и декоративных возможностей, создаваемых возможностью выбора формы и расцветки. Но воздействие высоких температур существенно сказывается на сроках эксплуатации.

Для изготовления дефлекторов чаще всего используется нержавеющая сталь, она прочная, относительно недорогая и не подвержена коррозии

Полезно знать! Присущую металлу прочность в некоторых моделях сочетают с декоративными возможностями полимеров, надевая на металлическую (алюминиевую или стальную) основу пластиковый чехол.

По принципу работы устройства могут быть:

• статичными. Это самые простые конструкции, которые вполне могут быть собраны самостоятельно;
• статичными с вентилятором-эжектором. Под неподвижным колпаком предусмотрена установка низконапорного осевого вентилятора, который вращается только в том случае, если снизилось давление ветрового потока или термическое. Включение происходит при срабатывании датчика и приводит к нормализации тяги до естественного уровня;
• ротационными. Ротационный дефлектор оснащен лопастным барабаном. У дефлектора вентиляционного ротационного – статичная основа и подвижная головка, вращение которой предусмотрено в одном направлении, которое не меняется при изменении направления и силы ветрового потока. Вращающаяся головка создает разрежение в вентиляционном канале, препятствующее обратной тяге. Ротационным устройствам свойственна производительность, в два-четыре раза превосходящая возможности статичных. Они препятствуют в летнюю жару появлению конденсата в кровле, так как способствуют понижению температуры в помещениях, снижая расходы на пользование кондиционером;
• с эжектором и поворачивающимся корпусом. Вращающийся дефлектор помещается над вентиляционным каналом. Конструкция вращающегося устройства составлена двумя трубами, расположенными вертикально и горизонтально, для соединения которых использован шарнирный механизм, а сверху установлена перегородка, выполняющая роль флюгера.

По особенностям конструкции модели устройств относят к типу закрытому или открытому.

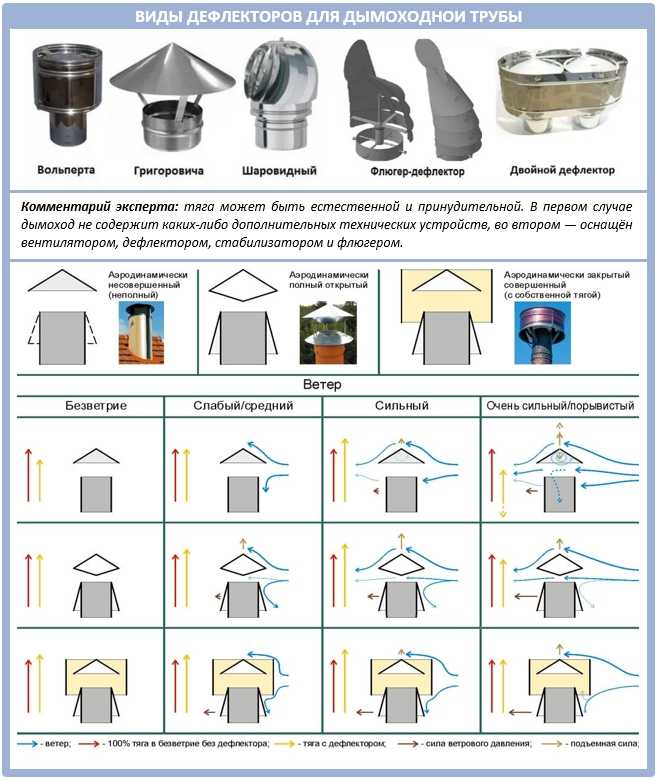

По форме они бывают:

Дефлекторы выпускаются в разных формах, можно подобрать модель под любое сечение трубы

Зонт может быть один или несколько.

Как правило, выбирая модель вентиляционного дефлектора с учетом климатических особенностей, коэффициентов разрежения и местных потерь и принимая во внимание стоимость, останавливаются на одной из самых распространенных конструкций:

• Вольперта.
• Григоровича. Популярнейшая конструкция, доступная для изготовления своими руками и состоящая из трех основных элементов: 1 — диффузора, 2 — защитного зонта, 3 – обратного колпака;
• двойном.
• Н-образном. Принято устанавливать на объектах промышленного назначения, так как конструкция сохраняет работоспособность системы при резких порывах ветра и способна задействовать потоки воздуха, идущие снизу вверх. Ветровым потоком, входящим в вертикальные перемычки, вытягивается рабочая среда, поступившая в горизонтальный канал, что приводит к возрастанию естественной тяги;
• флюгере-дефлекторе. «Капюшону» или «сачку» помогает флюгер, ориентированный вдоль ветрового потока. Проходящий через изогнутые козырьки воздух меняет направление, устремляясь вверх, где образуется область глубокого разрежения.
• ЦАГИ. Конструкция, разработанная в аэрогидродинамическом институте, отличается возможностью выбора типа соединения с воздуховодом (бандажного, ниппельного, реечного, фланцевого), исходя из того, какую форму имеет горловина вентиляционного ствола. К недостаткам относят склонность к образованию перекрывающей проход наледи и сопротивлению тяге при отсутствии ветра;
• шаровидном.

Особенности монтажа прибора и полезные советы по правильной установке

Чтобы правильно выполнить расчет дефлектора, нужно замерить диаметр вытяжного ствола. Если же присутствует прямоугольная вытяжная шахта, следует подобрать прибор круглого сечения, значение которого эквивалентно размеру канала. То есть нужно рассчитать поперечное сечение прямоугольника и взять круг, имеющий аналогичную площадь. Необходимо также помнить, что в таком случае для монтажа потребуется дополнительно применить адаптер.

Что касается установки дефлектора, здесь ориентируются на нормы СНИПа, регулирующие правила монтажа

Итак, в первую очередь нужно уделить внимание высоте вентиляционной трубы и колпака, которая определяется в зависимости от расположения на кровле:

1. Высота 50 см, в случае если воздуховод располагается ближе, чем на 1,5 метра от края кровли.
2. На одном уровне с коньком или немного выше, когда расстояние от парапета до вентиляционной шахты варьируется от 1,5 до 3 метров.
3. В случае если труба удалена более чем на 3 метра, высота подбирается таким образом, чтобы верхушка дефлектора не была ниже линии отклонения, проведенной от конька вниз к краю кровли под углом 10°.

Оптимально, когда установка дефлектора производится еще на этапе монтажа кровли.

Дополнительные моменты, которые нужно учитывать при монтаже:

1. Нельзя крепить дефлектор в зоне, закрытой аэродинамической тенью других построек.
2. Устройство должно монтироваться там, где присутствует свободный обдув. Лучше всего, когда колпак – это высшая точка кровли.

При организации системы вентиляции не нужно забывать также о том, как правильно устанавливать вентиляционную решетку – вверх или вниз

Большинство мастеров акцентируют внимание на том, что воздух при наличии принудительной вентиляции так или иначе попадет в шахту, поэтому при установке лучше ориентироваться на то, как будет выглядеть стена после монтажа и будут ли щели решетки бросаться в глаза

Технологические хитрости

Неправильная конструкция зонта для дымохода

Первое правило – не делайте дымников наподобие двухскатной крыши или цилиндрового свода (см. рис. справа). Такие годятся по назначению только для передвижных приборов, когда ось зонта возможно произвольно ориентировать по ветру. Или в качестве декоративных на фальшдымоход. Есть такая мода в домах с биокаминами. А в прочих случаях тяга будет гулять по воле стихий вплоть до обратной.

Далее, чтобы сделать дефлектор на дымоход своими руками, нужно освоить некоторые приемы жестяницких работ. Прежде всего – соединение листов в фальц (сгиб), или фальцовку см. рис. ниже. Чаще всего детали дефлекторов соединяются одиночным лежачим фальцем, но для зонтов несовершенных дефлекторов в декоративных целях иногда используется двойной стоячий фальц.

Соединение листов тонкого металла в фальц (фальцовка)

Далее нужно научиться по наружным размерам размечать выкройки деталей дефлектора. Для тех, кто предпочитает учиться наглядно, даем подборку видеоуроков по изготовлению деталей дымовых дефлекторов:

Переход с квадрата на круг (квадрат внутри круга):

https://youtube.com/watch?v=ZLqFoeX74mo

Очень важно для закрытых дефлекторов к маломощным печам и котлам, см. далее

Переход с круга на круг:

https://youtube.com/watch?v=rOfAH4AqAWk

Все эти выкройки возможно построить, пользуясь только линейкой и циркулем – козьей ножкой (в который вставляется карандаш. Ну, а для тех, кто склонен к углубленному изучению основ, прежде чем взяться за дело, даем подборку проекций и формул для точного построения разверток деталей

Обратите внимание на удлиненные зонты: их ставят на 2-3 ходовые дымоходы. Дымовые каналы, каждый минимально допустимого для данного отопительного прибора сечения, располагают в ряд

Вероятность задувания сразу 2-х каналов крайне мала, а всех 3-х практически отсутствует.

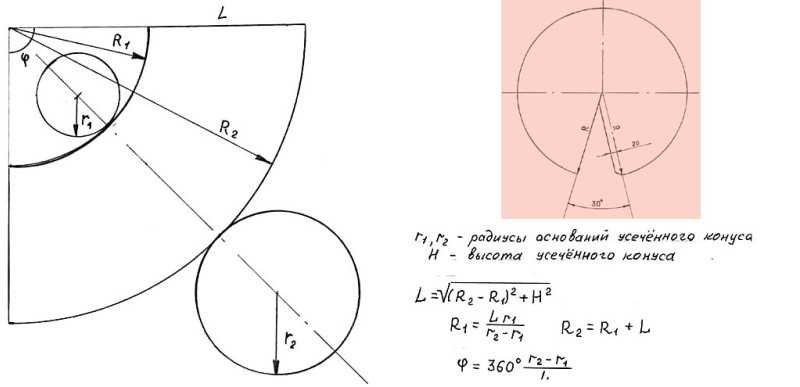

Здесь на рис. – данные для построения усеченного конуса, которых в дефлекторах хоть отбавляй. Исходные данные – высота конуса H, радиусы вершины и основания R1, R2

Обратите также внимание на врезку, отмеченную красным: это развертка того самого конуса Григоровича. Образующий угол (в данном случае 30 градусов) находится как φ = arcsin(H/r), где H – высота конуса, а r – радиус основания

Радиус R определяется аналогично L для усеченного конуса, но в квадрат возводятся H и r. Впрочем, тем, кто не забыл теорему Пифагора, это и так понятно.

Построение развертки (выкройки) шатра (пирамиды) с вершиной в центре

После конусов разобраться с разверткой одноцентрового шатра труда не составит, см. рис. Одно лишь «но»: припуск на примере выкройки (справа на рис.) дан в расчете на одинарную клепку (для прочности) паяного шва.

Как построить развертку усеченного конуса и конуса Григоровича

Для соединения в одинарный фальц металла толщиной до 0,6 мм припуск с одной стороны надо взять 20 мм, а с другой 21+2+20 мм. Если металл 0,6-1,5 мм, то 30 и 31,5+3+30 мм соотв. Но, вообще говоря, паяный и склепанный на краю шов сделать легче, он выглядит аккуратнее и лучше сопротивляется коррозии, чем фальцевый. Если железом кроется крыша, то, понятно, склепывать и паять листы просто технически невозможно. Но зонт дефлектора – другое дело. Собирают его на пайке с клепкой так:

1. Размечают и вырезают развертку;
2. Сверлят отверстия под заклепку;
3. Отгибают внутрь под 90 градусов борта (крылья) припуска;
4. Заклепывают край;
5. Через деревянные подкладные бруски струбцинами сжимают борта;
6. Пропаивают шов.

Аналогичным способом строится развертка и собирается вальмовый шатер (зонт) дымника, см. рис.

Построение развертки вальмового шатра (зонта) дымника

Построение развертки (выкройки) перехода с квадрата на круг (круг внутри) для диффузора (юбки) дефлектора дымовой трубы

Классификация ветровых насадок

Несмотря на одинаковое предназначение, вытяжные колпаки различаются между собой.

Определяя оптимальную модель устройства, надо оценить:

• материал изготовления;
• принцип работы;
• конструкционные особенности.

Материал изготовления. В производстве используется алюминий, нержавеющая сталь, оцинковка, медь, пластик и керамика.

Оптимальным решением с точки зрения баланса «стоимость/качество» считаются стальные и алюминиевые изделия. Медные дефлекторы используются редко из-за дороговизны.

Пластиковые модели отличаются от собратьев более низкой ценой, многообразием расцветок и форм. Недостатки полимеров: восприимчивость к высоким температурам и ограниченность службы

Симбиоз прочности и декоративности – комбинированные колпаки из металла, покрытые пластиком.

Принцип работы. Исходя из функциональных особенностей вентиляционные устройства делят на 4 группы.

Типы дефлекторов:

• статичные насадки;
• ротационные дефлекторы;
• статичные установки с эжектирующим вентилятором;
• модели с поворотным корпусом.

К первой группе относятся модели традиционного типа. Статичные дефлекторы отличаются простотой конструкции и возможностью самостоятельной сборки. Клапаны монтируются на вытяжных шахтах квартирных и производственных аэрационных воздуховодов.

Вторая группа (ротационные дефлекторы) снабжены системой вращающихся лопастей. Сложный механизм состоит из активной головки и статичной основы.

Порывы ветра побуждают лопастный барабан к вращению. В процессе работы в устье шахты создается вакуум, препятствующий появлению обратной тяги

Статичный вытяжной дефлектор с эжектирующим вентилятором – современная технология. На торце вентканала установлен неподвижный колпак, непосредственно под ним внутри шахты вмонтирован низконапорный осевой вентилятор.

Устройство стато-ротационной модели: 1 – статичный дефлектор, 2 – вентилятор, 3 – датчик давления, 4 – теплоизолированная колба, 5 – шумопоглощающий вентканал, 6 – дренаж, 7 – фальшпотолок

При нормальных внешних условиях система функционирует, как традиционный статичный дефлектор. По мере снижения ветрового и термического давления срабатывает датчик – в работу включается осевой вентилятор и тяга нормализуется.

Интересная разработка, заслуживающая внимания – дефлектор эжекционного типа с поворотным корпусом. Вращающийся колпак устанавливается над шахтой.

Модель состоит из горизонтальной и вертикальной трубы, которые соединяются между собой шарнирным механизмом. Сверху дефлектора есть перегородка – флюгер.

Горизонтальная труба разворачивается по направлению ветра. Потоки устремляются во внутреннюю часть и создают разряжение – тяга в устье шахты увеличивается

Конструктивные особенности. Модели с одинаковым принципом побуждения естественной вентиляции имеют некоторые отличия в устройстве.

Дефлекторы бывают открытого или закрытого типа, квадратной или круглой формы, с одним колпаком или несколькими конусными зонтами. Характеристики наиболее востребованных и эффективных модификаций описаны ниже.
