Система отопления закрытого типа в частном доме схемы разводки

Руководство

Универсальное определение организационного лидерства может звучать следующим образом: способность индивидуума влиять, мотивировать и дать возможность другим внести свой вклад в эффективность и успех организаций, членами которых они являются. Лидер может быть определен как член группы, чье влияние на групповые отношения, результаты или принятие решений значительно превосходит среднего ее участника.

Стиль руководства оказывает большое влияние на характеристики предприятия. Открытые и закрытые организации различаются по тому, как там управляют работниками.

В частности, лидер с открытыми характеристиками будет предполагать, что у работника есть контроль над ситуацией в организации. Закрытое руководство предпочитает использование директив.

Открытые системы теплоснабжения

Открытые системы теплоснабжения характеризуются тем, что водоразбор горячей воды для нужд потребителя происходит непосредственно из теплосети, причем, он может быть как полным, так и частичным. Остающаяся в системе горячая вода продолжает использоваться для отопления или вентиляции.

Расход воды в теплосети при этом способе компенсируется дополнительным количеством воды, которая подается в тепловую сеть. Преимущество открытой системы теплоснабжения заключается в ее экономической выгоде. Во время советского периода почти 50 % всех систем теплоснабжения были открытого типа.

В то же время, нельзя сбрасывать со счетов то, что такая система теплоснабжения имеет и ряд существенных недостатков. Прежде всего, это невысокое санитарно-гигиеническое качество воды. Отопительные приборы и трубопроводные сети придают воде специфический запах и цветность, появляются различные посторонние примеси, а также, бактерии. Для очистки воды в открытой системе обычно применяются различные методы, но их использование снижает экономический эффект.

Открытая система теплоснабжения по способу присоединения к теплосетям может быть зависимой, т.е. соединяться через элеваторы и насосы, или присоединяться по независимой схеме — через теплообменники. Остановимся на этом подробней.

Зависимые системы теплоснабжения

Зависимые системы теплоснабжения, это такие системы, в которых теплоноситель по трубопроводу попадает сразу в систему отопления потребителя. Здесь нет никаких промежуточных теплообменников, тепловых пунктов и гидравлической изоляции. Несомненно, что такая схема присоединения понятна и конструктивно проста. Она несложна в обслуживании и не требует никакого дополнительного оборудования, например, циркуляционных насосов, автоматических приборов регулирования и контроля, теплообменников и т.д. Чаще всего, эта система привлекает своей, на первый взгляд, экономичностью.

Однако она имеет существенный недостаток, а именно, невозможность отрегулировать теплоснабжение в начале и конце отопительного сезона, когда появляется избыток тепла. Это не только влияет на комфорт потребителя, но и приводит к теплопотерям, что снижает ее кажущуюся первоначально экономичность.

Когда становятся актуальными вопросы энергосбережения, разрабатываются и активно внедряются методики перехода зависимой системы теплоснабжения к независимой, это позволяет экономию тепла порядка на 10-40% в год.

Независимые системы теплоснабжения

Независимыми системами теплоснабжения называют системы, в которых отопительное оборудование потребителей изолировано гидравлически от производителя тепла, а для теплоснабжения потребителей используют дополнительные теплообменники центральных тепловых пунктов.

Независимая система теплоснабжения имеет целый ряд неоспоримых преимуществ. Это:

возможность регулирования количества тепла, доставленного к потребителю при помощи регулирования вторичного теплоносителя;
ее более высокая надежность;
энергосберегающий эффект, при такой системе экономия тепла составляет 10-40 %;
появляется возможность улучшения эксплуатационных и технических качеств теплоносителя, что существенно повышает защиту котельных установок от загрязнений.

Благодаря этим преимуществам, независимые системы теплоснабжения стали активно применяться в крупных городах, где тепловые сети достаточно протяженны и существует большой разброс тепловых нагрузок.

В настоящее время разработаны и успешно внедряются технологии реконструкции зависимых систем в независимые. Несмотря на значительные капиталовложения это, в конечном итоге, дает свой эффект. Естественно, что независимая открытая система — дороже, однако она значительно улучшает качество воды по сравнению с зависимой.

Особенности монтажа

Твердотопливные агрегаты, двухконтурные и одноконтурные, склонны к образованию конденсата в топочной камере, что вызывает коррозию и повреждает металл. С целью избежать этого эффекта в схему обвязки добавляется смесительный узел, в состав которого входит трехходовой клапан и байпас. Благодаря клапану теплоноситель циркулирует по малому контуру, пока не нагреется до требуемой температуры, после чего открывается доступ в котел для теплоносителя из отопительного контура. Твердотопливные котлы с обвязкой данного типа безопасны в эксплуатации и служат максимально длительный срок.

Обвязка трубами отопительного агрегата

Система отопления закрытого типа рассчитана на работу в автономном режиме и использование температурных датчиков для поддержания комфортного микроклимата. Это учитывается при выборе разновидности котла — рекомендуется использовать автоматизированный агрегат. Газовые и электрические котлы снабжены автоматикой, если в систему отопления подключается твердотопливный котел, лучше выбрать агрегат длительного горения, пиролизный или пеллетный.

Группа безопасности

Подающий теплоноситель трубопровод на выходе из котла оснащается группой безопасности, которая отвечает за контроль работы теплогенератора. В ее состав входит манометр (измеряет давление), автоматический воздухоотводчик (для стравливания газов), предохранительный клапан (сбрасывает излишки теплоносителя при повышенном давлении). Группу безопасности (ГБ) можно приобрести в готовом виде либо установить на коллектор соответствующие устройства, купленные по отдельности.

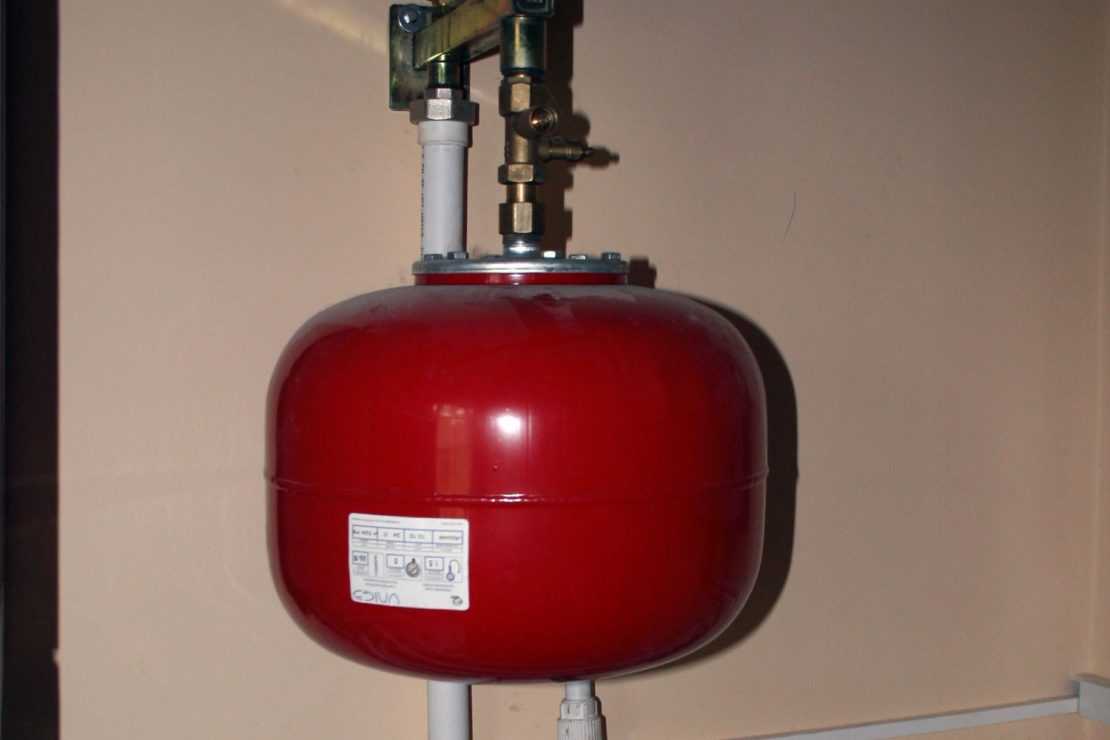

Расширительный бак

Отопление закрытого типа предусматривает установку устройства для компенсации увеличения объема нагревающегося теплоносителя. Мембранный расширительный бак — это герметичная емкость с эластичной внутренней перегородкой грушевидной или тарельчатой формы. Нагретый теплоноситель, увеличившись в объеме, растягивает мембрану и заполняет часть резервуара. По мере остывания объем жидкости уменьшается, и мембрана стремится принять прежнюю форму, вытесняя теплоноситель из емкости. За счет этого в системе поддерживается определенный уровень давления.

Принцип работы мембранного расширительного бачка

Объем мембранного бака рассчитывается конкретно для каждой системы. Он должен составлять не менее 10% от общего объема теплоносителя в контуре (емкость котла, всех приборов отопления и труб), если речь идет о воде, либо от 15%, если в качестве теплоносителя выбран антифриз.

Циркуляционный насос

Циркуляция воды обеспечивается специальным насосом, при выборе которого учитывается тепловая мощность, отапливаемая площадь, протяженность трубопровода, схема автономной системы, диаметр труб и ряд других факторов.

Рекомендуется выбрать циркуляционный насос мокрого типа, где теплоноситель проходит через ротор — с таким устройством отопительная система значительно меньше шумит во время работы. Монтаж системы предусматривает установку насоса на обратном трубопроводе.

Правильно смонтированный циркуляционный насос

Если система рассчитана на эксплуатацию с естественной и принудительной циркуляцией в зависимости от наличия электроснабжения, требуется предусмотреть байпас, по которому теплоноситель будет проходить в обход насоса.

Конструктивные особенности

Во-первых, все конструктивные элементы отопления можно разместить в одном помещении. Это и котел, и насос, и расширительный бачок. В таком случае нет необходимости поднимать бак на большую высоту. Ведь два элемента создают давление в контуре — это насос и азот внутри бачка. Все это дает несколько преимуществ — уменьшение диаметра трубопроводов, несоблюдение углов наклона, и отсутствие испарения теплоносителя.
Во-вторых, появляется возможность использовать такую схему в домах с большой площадью и объемом. С открытой системой добиться эффективной работы отопления в большом доме будет очень сложно.

Котел и разделитель

Есть вопрос, который сегодня волнует определенную часть застройщиков частных домов. Он касается переделки открытой схемы в закрытую. В этом плане никаких проблем нет. Не нужно менять трубы и другие элементы, нужно лишь врезать в обратный контур циркуляционный насос и поменять расширительный бак, установив мембранную модель.

Но не будут ли образовываться воздушные карманы в местах наклона трубопроводов? Такая вероятность есть здесь важно подобрать мощность насоса и размеры расширительного бачка. Если все будет в норме, то воздух будет проталкиваться под давлением теплоносителя

Закрытая система отопления

Благодаря своей простоте устройства, открытые системы отопления довольно распространены и пользуются большой популярностью. Но они имеют один большой недостаток. Поскольку система сообщается с атмосферой, в теплоноситель попадает кислород, из-за чего внутренняя поверхность металлических элементов покрывается коррозией, ухудшая проходимость. Закрытое отопление частного дома лишено этого минуса и имеет ряд других преимуществ.

Требования к качеству оборудования в закрытых системах выше, а значит оно дороже, и монтаж должен быть выполнен более квалифицированными специалистами, что также будет дороже. Но так как закачать закрытую систему отопления можно меньшим количеством теплоносителя, чем открытую, это значит, что можно приобрести трубы меньшего диаметра и немного сэкономить. Благодаря герметичности системы, вода оттуда не испаряется, нагревается быстро и равномерно распределяется по радиаторам.

При этом закрытое отопление с насосом довольно компактно и умещается в одном помещении (например, подвале частного дома), поскольку нет необходимости максимально разносить по высоте котел и расширительный бак. Нет и ограничений по площади и высоте здания, в котором осуществляется монтаж закрытой системы отопления.

Какое должно быть давление в закрытой системе отопления?

Главной особенностью закрытой системы является то, что она герметично закрыта и не пропускает воздух. Поскольку после нагрева теплоносителя его объем увеличивается, а вслед за этим и давление в системе начинает расти, необходимо снизить его, чтобы избежать повреждений. Здесь на помощь приходит расширительный бак для отопления закрытого типа.

Бак состоит из двух половин, разделенных резиновой мембраной. В верхней половине находится воздух, либо инертный газ (например, азот), а в нижней – вода. При повышении давления мембрана прижимает газ, высвобождая место. А при остывании воды, она возвращается в прежнее состояние. При критических показателях срабатывает предохранительный клапан.

В среднем давление не превышает 1,5-2,5 атм (или 0,15-0,25 мПа).

Давление в закрытой системе отопления частного дома создается не только теплоносителем на контур, но и за счет монтажа циркуляционного насоса. Он обеспечивает более высокую скорость движения воды в системе, а также равномерный прогрев всех помещений.

Стандартная схема отопления закрытого типа включает в себя:

Отопительный котел (газовый, электрический, твердотопливный и т. д.);
Трубы, по которым циркулирует теплоноситель;
Фитинги, соединяющие трубы;
Запорную арматура для перекрытия движения воды (краны, вентили);
Радиаторы (сплошные и секционные);
Распределительный коллектор, если отопительных контуров несколько;
Расширительный бак с мембраной, для снижения давления;
Циркуляционный насос, для поддержания давления в системе.

Как заполнить систему отопления закрытого типа?

Наиболее трудоемкий вариант, это закачка теплоносителя вручную. Для этого достаточно снять заглушку, поставить воронку и заливать воду с помощью ведра или другой емкости с жидкостью. Второй способ более простой и потребует подключения отопительного контура к водопроводу.

После заполнения системы необходимо тщательно проверить ее на наличие утечек. Затем проверку повторяют после включения насоса и котла. Помимо этого, советуют проводить опрессовку системы, т. е. нагнетание давления примерно в 1,5 выше, чем способен насос. На этот случай предусмотрены различные ручные и электрические насосы. После выполнения «стресс-теста» системы ее повторно осматривают в поисках утечек в местах стыков и соединений элементов. Такая проверка особенно важна при установке теплых полов, ведь устранять утечки после заливки бетоном очень тяжело и дорого.

Специалисты компании KIT-Comfort занимаются проектированием отопления в частных домах и квартирах. Нам можно доверить как монтаж отдельных элементов (радиаторов, котлов), так и установку закрытых систем отопления. Мы также можем переделать уже существующую открытую систему в закрытую, врезав насос и расширительный бак.

Бесплатный Расчет Сметы и Консультация

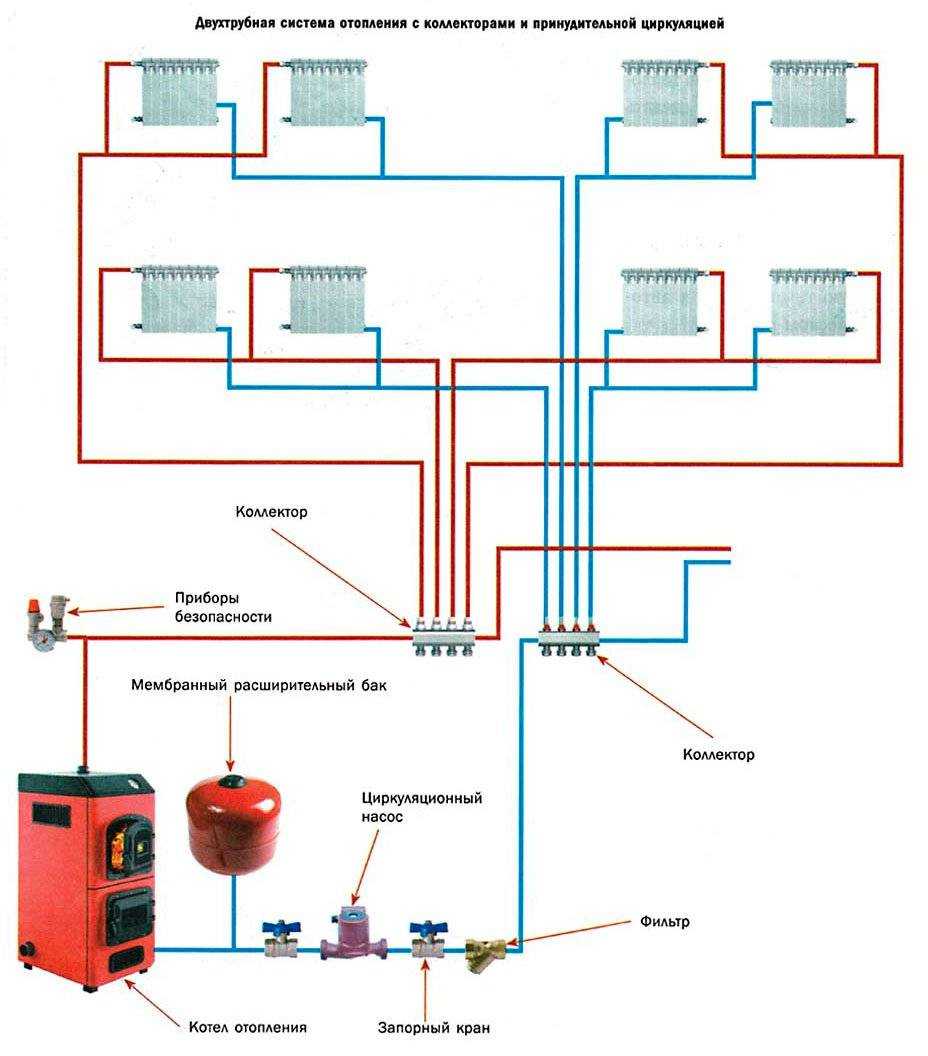

Что представляет собой двухтрубная система отопления

Конструкция состоит из котла, радиаторов, запорной арматуры и двух трубопроводов. Первый нужен для подачи теплоносителя к радиаторам, второй – для слива остывшей воды и транспортировки ее в котел нагрева. Цикл замкнутый, постоянный, подключение радиаторов может быть последовательным, но лучше делать параллельное, при котором в каждую батарею подается теплоноситель нужного температурного уровня.

Достоинства и недостатки системы

Преимущества двухконтурной схемы отопления:

одинаковый температурный режим теплоносителя для каждого радиатора;
возможность регулировать интенсивность обогрева в любой батарее путем установки термостата;
возможность замены одного радиатора без уменьшения работы всей отопительной системы;
двухконтурный вариант позволяет обогревать помещения площадью от 150 м2

К минусам относят увеличенный расход материалов – придется покупать вдвое больше труб, арматуры, крепежей, чем при формировании однотрубной системы. Также могут возникнуть сложности при формировании контуров.

Основные элементы отопительной системы

Схема основных элементов отопительной системы.

Во время монтажа потребуется установка котла, насоса, обеспечивающего циркуляцию теплоносителя. Обязательно наличие расширительного бачка. Также понадобятся трубы, соединительная арматура, краны, радиаторы, терморегуляторы.

От того какой источник энергии вы выберете, будет зависеть выбор типа котла. Но можно обойтись и без него, если пожелаете обогревать свой дом с помощью геотермальной или солнечной энергии. Однако для отопления традиционно используют газ, уголь, электричество, древесину, керосин. Из всех видов самый распространенный, дешевый и удобный в эксплуатации – это газ.

Установка расширительного бачка необходима для предотвращения разрыва труб и обеспечения нормального функционирования всего оборудования

При выборе расширительного бачка для системы закрытого типа нужно обратить внимание, чтобы материал мембраны выдерживал высокую температуру, был долговечным и отвечал санитарно-гигиеническим нормам. Продлить срок службы расширительного бачка можно, следя за тем, чтобы не было резких скачков давления

Чаще они возникают в момент запуска системы.

Схема обвязки циркуляционного насоса в системе отопления.

Циркуляционный насос, оборудованный блоком электронной регулировки скорости вращения, позволяет снижать потребление электрической энергии до 40%. Он не создает шума в трубах и имеет больший срок службы

При выборе насоса прежде всего обратите внимание на количество потребляемой энергии, гарантийный срок службы и время работы без технического обслуживания. Мощность насоса определяется размерами водяной системы

Так, для того чтобы отопить дом площадью до 250 м², достаточно создать напор 0,4 атм. Максимальная производительность насоса должна быть 3,5м³/ч. Если жилое помещение имеет площадь от 250 м² до 350 м², рекомендуется установить циркуляционный прибор с производительностью 4,5 м³/ч. Он должен создавать напор 0,6 атм. При обогреве жилплощади свыше 350 м², но не более 800 м², потребуется насос, имеющий производительность 11 м³/ч. Величина напора должна быть не ниже 0,8 атм. Для более верного расчета требуемой мощности насоса необходимо учесть:

диаметр труб системы;
материал, из которого изготовлены магистрали;
общую длину трубопроводов;
наличие и вид автоматики управления работой отопительной системы;
тип котлов и их количество;
разновидность используемой арматуры.

Для создания систем отопления закрытого типа используются стальные, металлопластиковые, армированные полипропиленовые трубы

При выборе прежде всего нужно обратить внимание на температурные характеристики будущей отопительной системы. Наиболее прочны металлические трубы

Они выдерживают давление в 10 атм. Допускается подача теплоносителя выше 100°. Однако они подвержены коррозии. Полипропиленовые армированные трубы выдерживают температуру воды до 95°.

Для монтажа системы из таких труб потребуется специальный паяльник. Но его приобретение окупится дешевизной арматурных соединений. Металлопластиковые трубы допускают пропуск теплоносителя с температурой до 90°. Их применение в системах центрального отопления не допускается нормативными документами. Однако они просты в монтаже, не требуют применения сложных инструментов. Единственный серьезный недостаток – высокая стоимость фитинговых соединений.

При выборе этого элемента системы необходимо учесть, в каких условиях он будет эксплуатироваться. Например, в городской системе температура воды может достигать 120°. Давление при этом может быть 10 атм. Учтите, что чистота теплоносителя оставляет желать лучшего. Поэтому в городской квартире часто устанавливают чугунные батареи. Если вы оборудуете систему отопления в частном доме, где условия эксплуатации не такие жесткие, то можно монтировать радиаторы, которые обладают лучшим дизайном.

Заполнение системы

После того как вы определились, чем лучше отапливать дом, и закупили необходимое количество теплоносителя, можно приступать к заполнению и запуску отопительной системы. Процедура зависит от того, какой именно тип циркуляции будет использоваться. Существует два варианта:

открытая система — теплоноситель циркулирует естественным образом за счет разницы в плотности горячей и холодной жидкости. Встречается она редко, поскольку отопить таким способом можно только небольшое жилище, да и то — не всегда эффективно,
система закрытого типа — циркуляция теплоносителя осуществляется принудительно, для этого устанавливается специальный насос. Такой подход гораздо более популярен, поскольку благодаря ему можно не ограничивать количество контуров и радиаторов.

Первоначальная заливка или добавление теплоносителя в систему открытого типа осуществляется довольно просто — жидкость заливается через расширительный бак с помощью обычного ведра или любой другой емкости. Затем следует запустить котел — и все готово.

С закрытой системой дело обстоит немного сложнее. Залить воду можно несколькими способами, но проще всего сделать это, подсоединив котел прямо к трубе холодного водоснабжения. Если в качестве теплоносителя будет использоваться дистиллированная жидкость, то нужно подсоединить ко входному патрубку котла насос, шланг которого следует опустить в емкость с подготовленной водой. Далее необходимо по порядку осуществить несколько действий.

Слейте старый теплоноситель из системы отопления. Для этого нужно открыть сливной кран, который располагается в нижней части контура. Предварительно убедитесь, что температура теплоносителя не превышает 30 градусов, в противном случае есть риск получить ожоги. Перед тем как начать слив, поставьте под кран большую емкость с отметками об объеме. Это поможет точно узнать, сколько новой жидкости необходимо будет залить. После того как весь теплоноситель слит, необходимо наполнить контур воздухом. Для этого используется специальный элемент — кран Маевского. Его нужно открыть. Следующий шаг — опрессовка. Этот этап очень важен для проверки общего состояния отопительной системы. Для проведения опрессовки необходимо запустить подачу жидкости в контур с помощью насоса, при этом установить давление, превышающее стандартный показатель в полтора раза. Не забывайте при этом ориентироваться и на то, какое давление может быть максимальным для используемого котла. Перед подачей воды оставьте клапан в верхней части контура открытым — это необходимо для выхода излишнего воздуха. Закрыть его необходимо после того, как из клапана потечет вода

В процессе опрессовки необходимо тщательно осматривать элементы отопительной системы, обращая особое внимание на все места соединения труб друг с другом, с котлом и радиаторами. Малейшая течь является поводом разобрать и заново собрать соответствующий участок

Опрессовка длится несколько часов. Если по истечении этого времени вы не обнаружили протечек — прекрасно. Это значит, что система готова к использованию. Последним этапом является окончательное заполнение контура. Если вы планируете отапливать дом водой, то просто уменьшите давление в системе до нормального уровня. Если же в качестве теплоносителя будет использоваться антифриз, то слейте жидкость, использованную в процессе опрессовки, и запустите вместо нее «незамерзайку».

После заполнения системы необходимо стравить воздух, оставшийся в радиаторах. Для этого необходимо на каждом из них открыть кран Маевского и подождать, пока выйдут излишки.

Собственно, это все действия, которые вам необходимо предпринять для того, чтобы правильно заполнить систему отопления. Сам процесс не вызывает особых сложностей. Главное — правильно выбрать теплоноситель, а также тщательно и внимательно произвести опрессовку. Эти два этапа будут гарантией того, что отопительная система будет служить вам наилучшим образом, не требуя постоянного ремонта. Успехов!

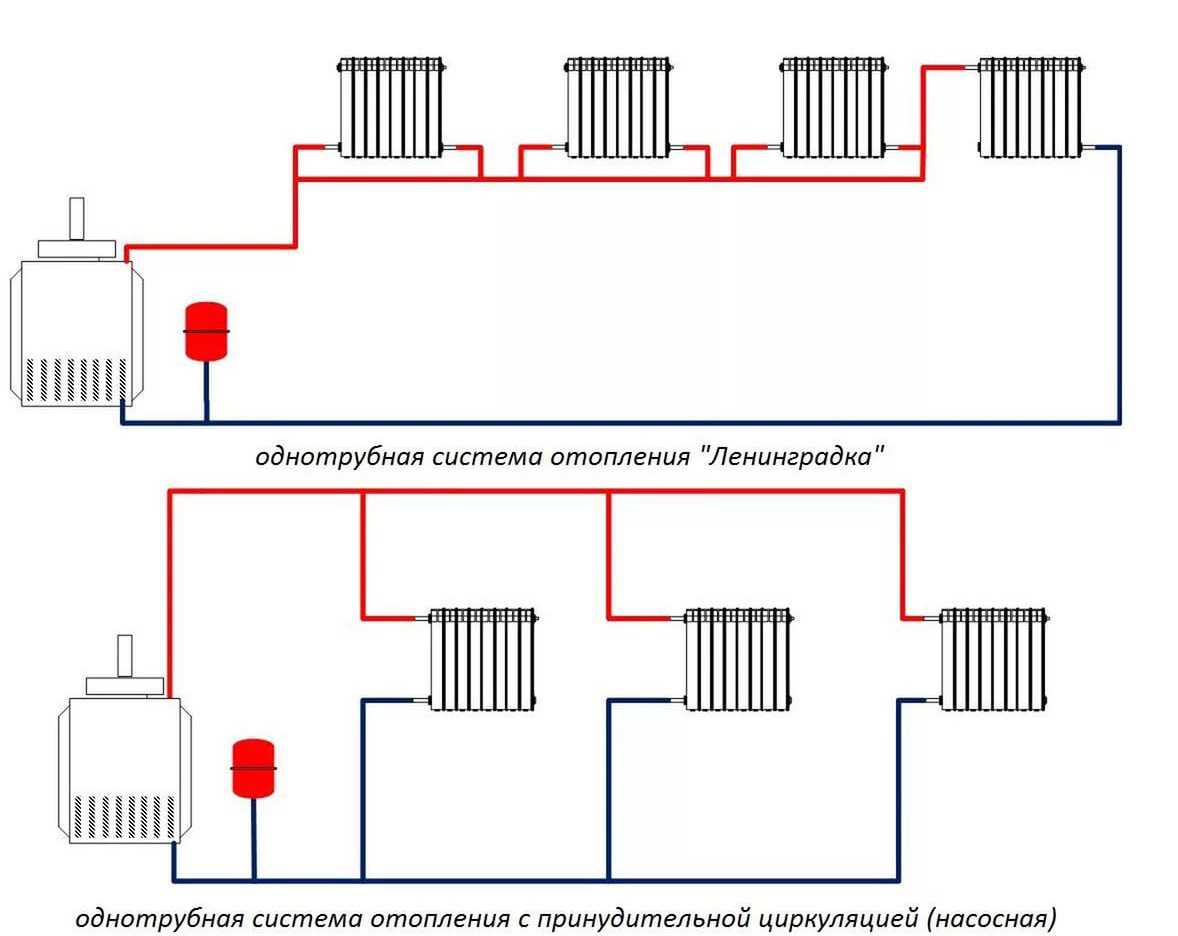

Схема однотрубного водяного отопления

Однотрубную отопительную систему можно по праву назвать самой простой и малозатратной и поэтому она подходит для монтажа своими руками. Здесь всё предельно понятно — трубопровод, по которому будет перемещаться вода, последовательно соединяет все радиаторы отопления в доме. После того как теплоноситель пройдёт полный круг он снова возвращается в котёл и цикл повторяется.

Такая схема, достаточно практичная, но всё-таки и в ней существуют некоторые нюансы. Батареи отопления, которые находятся на максимальном отдалении от котла, будут слегка тёплыми, в свою очередь, близлежащие радиаторы горячими. Проще говоря, температура в дальних помещениях будет прохладнее, чем в комнате, где установлен котёл. Естественно, в этом есть, и свой плюс, особенно когда в доме живут люди, которые не переносят жару.

Способы циркуляции теплоносителя в отопительной системе

Каждая из вышеперечисленных систем обязана обеспечивать доставку теплопроводящего вещества до батарей или радиаторов в частном доме. Выполнить эту доставку можно двумя способами. Рассмотрим их:

система отопления с естественной циркуляцией;
отопительная конструкция с принудительной циркуляцией.

В первом случае для монтажа системы используется минимум оборудования. Это влияет на общую стоимость организации отопления в частном доме. Естественная циркуляция воды или антифриза — процесс, в результате которого движение теплоносителя происходит от его же теплового расширения. Система отопления (с естественной циркуляцией) закрытая, как правило, устанавливается из экономических соображений, так как её стоимость ниже, чем у коммуникаций с принудительной циркуляцией теплоносителя.

При нагревании вода (или другой теплоноситель) теряет свою плотность, поэтому становятся легче. В результате происходит естественная доставка теплоносителя до отопительных приборов, к которым можно отнести батареи и радиаторы отопления. В радиаторах происходит теплообмен между теплоносителем и окружающей средой, что приводит к охлаждению первого. После охлаждения вода опускается по трубам обратно в котёл, вытесняя нагретую воду, которая поднимается к отопительным приборам. Таким образом, проходит естественная циркуляция теплоносителя в закрытой отопительной системе и происходит обогрев дома.

Однако такая система имеет и свои минусы, среди которых: недостаточное давление в системе, неравномерный нагрев отопительных приборов.

Показатель естественной циркуляции, как правило, зависит от нескольких факторов:

разница температур между остывшим и подогретым теплоносителем (в большинстве случаев она составляет около 10 градусов);
диаметр труб между приборами в отопительной системе, который влияет сопротивление передвижению теплоносителя.

Закрытая система с насосом обеспечит равномерный прогрев всех радиаторов в доме, независимо от их расположения и удаленности от котла

Эксплуатационные характеристики отопительной конструкции зависят от расположения её элементов. Например, котёл должен располагаться ниже уровня батарей не менее чем на 3 метра.

Система отопления (с принудительной циркуляцией) закрытая предусматривает установку специального насоса, который называется циркуляционным. Он выполняет функцию по созданию необходимой разницы давления для нормального передвижения теплоносителя от котла до радиаторов отопления и обратно. Такая система имеет некоторые преимущества. Рассмотрим их:

более быстрый нагрев помещений;
равномерный нагрев отопительных приборов;
возможность контроля и регуляции отдельных частей отопительной конструкции, отключения одной из частей цепи в случае необходимости;
исключается накопление воздуха в системе;
использование циркуляционного насоса позволяет выполнить систему закрытого образца с использованием мембранной расширительной ёмкости;
экономия топлива.

Циркуляционный насос

Это устройство предназначено для перекачки теплоносителя по тепловым контурам. При подборе надо ориентироваться на обозначения, нанесенные на его корпус.

Обозначение	Расшифровка
UP. ЦН	Циркуляционный насос
S	Имеется переключатель мощности
D	Спаренная модель – для перекачки воды устанавливают два насоса с разной стороны труб
F	Фланцевый – крепится к трубопроводам на фланцы
N	Корпус изготовлен из нержавеющей стали
B	Бронзовый корпус
A	Снабжен штуцером водоотводчика
25	Диаметр подключения – один дюйм
30 и 32	Диаметр подключения 1 ¼ дюйма
180 мм	Стандартная длина
130 мм	Укороченная модель, как правило, используемая для теплого пола

В маркировке также указывается максимальный напор в метрах или дециметрах.

Например, UPS 25 30 180 – насос стандартной длины 180 мм с переключателем мощности, диаметром подключения 25 мм (1 дюйм) и напором 30 дм (3 м).

Как подобрать циркуляционный насос

При выборе отталкивайтесь от трех основных показателей – монтажной длины, диаметра подключения и напора.

Циркуляционная модель маркируется буквами UP. Для монтажа в тепловой контур выбирайте устройство с монтажной длиной 180 мм.

Присоединительные гайки – 1 или 1 ¼ дюйма, подбирают в зависимости от диаметра труб. Разница здесь только в размере входа и выхода – на производительность агрегата этот параметр не влияет.

Нужно ли приобретать насос с переключением мощности, решайте сами. Эти модели позволяют немного сэкономить на электричестве, но большая разница между стоимостью простого и трехскоростного устройства окупится не скоро.

Из всех материалов, используемых для изготовления насоса, предпочтительнее медь или нержавеющая сталь. Такие модели маркируются буквами N и B. Изделия без обозначений изготовлены из стали.

Не нужно ассоциировать указанный на корпусе напор с высотой здания – это просто показатель мощности. Хотя жидкость поднимается до самой высокой точки теплокоммуникаций, ей нужно лишь преодолеть гидравлическое сопротивление. Поэтому подбор происходит по другим критериям:

Для дома меньше 120 м² с котлом внутри и количеством радиаторов не более 10 шт достаточно насоса с параметрами 25/4 или 32/4.
Если отопительные коммуникации присоединены к котельной за пределами здания или отапливаемая площадь превышает 120 кв.м, потребуется насос большей мощности – 25/6 или 32/6.
В больших домах площадью от 400 м², где установлено более десяти радиаторов, а также в зданиях, расположенных далеко от котельных, устанавливают самые мощные агрегаты в бытовой линейке – 25/8 и 32/8.

Основные элементы закрытой системы

Замкнутая система отопления состоит из отопительного котла (бойлера), труб, расширительного бака, циркуляционного насоса, радиаторов отопления и системы безопасности. Рассмотрим все элементы более подробно.

Бойлер

Котел для системы отопления может быть проточным или нагревательным. Первый совмещают функцию нагрева теплоносителя и подачу горячей воды в систему водоснабжения, второй отвечает только за прогрев теплоносителя для магистрали отопления

Отопление с помощью водонагревателя ничуть не уступает по эффективности получению тепла от стандартного бойлера, важно только обеспечить постоянную подачу воды в бак для поддержания объема теплоносителя в системе

Различаются бойлеры по типу топлива – газовые, электрические, со сжиганием твердого/жидкого топлива. Все агрегаты в обязательном порядке оснащены системой сброса воздуха, аварийного перекрытия поступления энергии. В продаже встречаются комбинированные котлы отопления – эти агрегаты сочетают возможность отопления несколькими видами топлива, например, газовый котел с топкой для угля, дров. Такая система актуальна при наличии перебоев с подачей централизованного газа, электричества.

Выбирается котел по мощности, которая рассчитывается с учетом площади дома, разветвленности системы отопления и желательных температурных показателей теплоносителя.

Циркуляционный насос

Назначение прибора – обеспечение равномерной и постоянной циркуляции теплоносителя в системе. Насос следует выбирать по мощности, чтобы он справлялся с задачей доставки воды в контур, включая отдаленные и тупиковые участки магистрали. При выборе агрегата в расчет принимается не диаметр трубы, под которую он сделан, а показатели производительности, напора водяной струи.

Расширительный бак

Герметичный сосуд компенсирует расширение воды при нагревании. Бак состоит из 2-х камер, разделенных гибкой мембраной. В одной части бака воздух, в другой – вода. Когда вода расширяется, воздух сжимается, мембрана вдавливается в отделение со сжатым воздухом. Как только теплоноситель остывает, мембрана возвращается на место, тем самым вытесняя жидкость в трубы. Таким образом поддерживается постоянный уровень давления, необходимый для равномерного прогрева носителя и циркуляции жидкости по тепловой системе.

Радиаторы отопления

Батареи отвечают за передачу тепла от воды в помещение, поэтому важно подобрать размеры, мощность радиаторов и установить их с соблюдением всех требований технологии. Различается несколько типов радиаторов по материалу изготовления:

Различается несколько типов радиаторов по материалу изготовления:

Чугун. Прочные и практичные приборы с высокой теплоотдачей, но медленным прогревом. Плюс в неограниченном сроке эксплуатации, минус в массивности приборов.
Сталь. Облегченные конструкции с минимальной инертностью и высокой теплоотдачей. Минус – малая теплоемкость, из-за чего придется тратить больше энергии на поддержание комфортной температуры, к тому же сталь подвергается коррозии, что уменьшает срок эксплуатации всей системы. Плюсы в эстетичности приборов, их невысокой стоимости.
Алюминий. Высокая теплоотдача, небольшой вес, малая инертность – плюсы, подверженность коррозии – минус.
Биметаллические конструкции. Являются самыми востребованными, сочетают характеристики стали и алюминия – сверху алюминиевый кожух и стальной сердечник внутри. Облегченные по весу радиаторы хорошо и быстро прогревают помещение, обладают высокой теплоотдачей, но не противостоят коррозии.

Трубы закрытой системы отопления

Трубопровод магистрали – элементы, транспортирующие теплоноситель по всему контуру. Если выбирается схема закрытой системы отопления, трубы нужно подбирать с учетом всех особенностей конструкции.

Элементы различаются по материалу изготовления:

Сталь. Трубы могут быть обычными, оцинкованными или нержавеющими. Это тяжелые элементы, соединение которых требует сварки и нарезки резьбы – без специалиста при монтаже не обойтись.
Медь. Прочный материал, не подверженный коррозии. Цена труб высокая, сложность при монтаже большая, применяются нечасто.
Металлопластик. Трубы не отличаются сложностью в монтаже, но обилие металлических соединений, которые нужно периодически проверять на протечку и подтягивать, может доставить неудобства. К тому же металлопластик податлив на линейные расширения, что также не является плюсом применения.
Полипропилен. Много плюсов, минус один – для системы отопления подходят металлопластиковые армированные трубы, которые выдерживают линейное расширение, минимизируют риск протечки. Стоит материал дороже, но повышенная прочность нивелирует этот недостаток.
