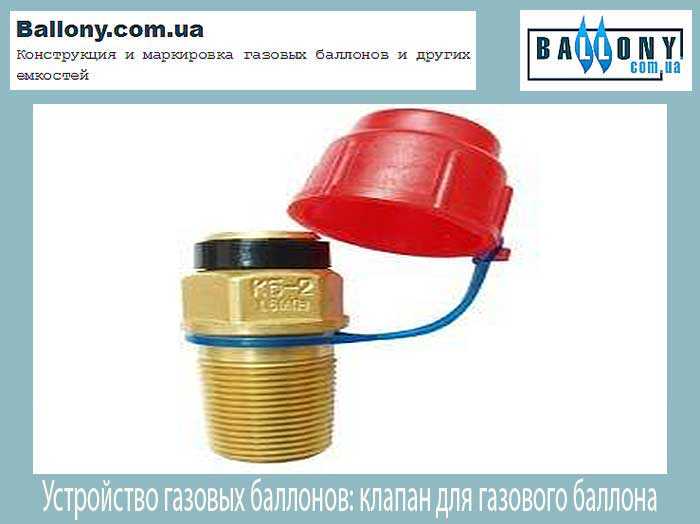

Устройство газовых баллонов: клапан для газового баллона

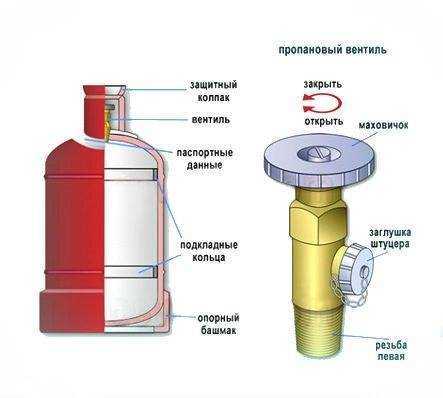

Устройство вентиля

Как мы говорили выше, вентиль в баллоне от пропана практически не отличается от того, что находится на емкости из-под кислорода или иного газа. Все они имеют примерно следующую конструкцию:

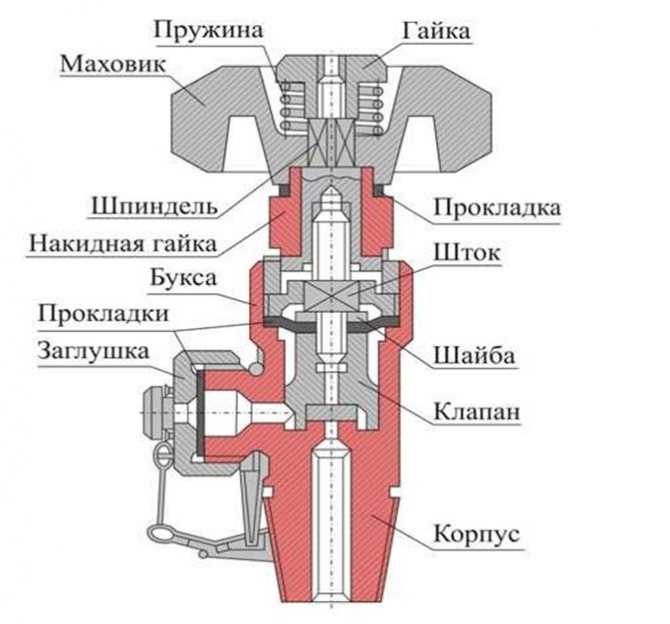

Прочный цилиндр, выполненный из стали, имеющий три отверстия. Каждое из этих отверстий снабжено резьбой и предназначено для закручивания на баллон, монтажа заглушки и гайки от клапана, приспосабливаемой в верхней цилиндрической части;
Маховик, монтируемый к штоку клапана посредствам гайки;
Запирающее устройство со штоком и пропускным клапаном. Такой клапан передает крутящий момент с маховика. Давление, которое способна выдержать эта деталь, варьируется от 15 до 190 атмосфер;
Прокладки, призванные максимально уплотнить соединения между всеми частями узла.

Особенности, назначение и свойства

Вентиль на баллон устанавливается всегда. Это такая же неотъемлемая его часть, как корпус или уплотнители. Без вентиля баллон можно только перевозить из одного места, к другому. Но эксплуатировать его по назначению вам не удастся.

Вентиль, в том числе игольчатый, для газа является обычной запорной арматурой и, как и обычный кран, позволяет в любой момент перекрыть систему или наоборот, подать газ в нужном количестве. Причем выполняется этот процесс с помощью поворота небольшой ручки или маховика, что очень удобно. Разобраться с ним сможет даже ребенок.

Устройство самого вентиля баллона сложностью не отличается. Внешне он напоминает тройник с регулирующим механизмом. На каждом из его окончаний нарезана резьба.

Нижняя резьба необходима для сцепления устройства с баллоном. Средняя же, для подключения рабочего инструмента. Если эксплуатируется вентиль на кухне, то этим инструментом может быть плита или котел.

На верхнюю резьбу накручивают накидную гайку, а затем и сам регулирующий механизм в форме ручки или небольшой вращательного колеса.

Внутри устройства расположен запорный элемент. Чаще всего используется обычный шарик.

Газовый шаровый вентиль, как и простой кран, удобен своей компактностью и функциональностью. Ведь шар находится непосредственно внутри канала подачи газа, а значит не нуждается в дополнительном месте. Как это бывает с выдвижными задвижками или вентилями.

О плюсах и минусах

Теперь рассмотрим основные плюсы и минусы такого оборудования.

Функциональность;
Надежность;
Простота в установке и эксплуатации;
Купить газовый шаровый или игольчатый вентиль балонный (вб), в том числе и для эксплуатации на кухне, можно по довольно низкой цене;
Доступность на рынке.

Серьезных минусов у таких деталей замечено не было. Впрочем, как и альтернативы вентилям. Это простейшие и самые доступные в своем классе устройства.

Существуют также задвижки для газа. Они во многом отличаются от вентилей, и не просто так. Устройство газовой задвижки является стандартным для элементов такого типа.

Это, как правило, крупный и внушительный по своему весу запорный элемент с литым корпусом большого диаметра и выдвижным шпинделем. Подобное оборудование устанавливают на крупные трубопроводы, чем и объясняется его размер.

Чего только стоит тот факт, что газовая задвижка ДУ50 с диаметром условного прохода на уровне 50 мм считается самой продаваемой на рынке. В то время как входной диаметр газового вентиля балонного (вб) редко превышает показатель в 15 мм.

Продукция такого типа часто используется на крупных предприятиях. Производят ее солидные и известные компании. Например, задвижки для газа AVK производятся крупнейшим концерном из нескольких предприятий. И продаются они по всему миру.

В то время как обычный шаровый вентиль или кран можно создать без использования огромных и протяженных производственных линий.

Еще одной разновидностью запорных арматур для газопроводов является газовый игольчатый вентиль. Это своеобразная миниатюрная копия крупной задвижки, но с муфтовым резьбовым соединением, упрощенным маховиком и куда более скромными габаритами. Игольчатый вентиль наиболее подходит там, где нужна плавная регулировка подачи газообразного вещества.

Как проверить герметичность?

При проверке герметичности соединения вентиля потребуется закачать в газовый баллон газ под давлением.

Это можно сделать двумя способами:

Закачать газ с помощью компрессорного оборудования или автомобильного насоса.
Соединить шлангом два баллона, первый из которых пустой (тестируемый), а второй – заполненный газом.

Если мыльные пузыри нигде не надуваются, то соединение герметично. Но если появляются хотя бы незначительные вздутия пены, то придется перекручивать вентиль заново.

При погружении вентиля в воду желательно закрыть боковой штуцер заглушкой, чтобы вода и содержащиеся в ней взвешенные частицы не попали в запирающий механизм

Если баллон небольшой, то можно погрузить его вентиль в небольшой тазик с водой и посмотреть наличие пузырьков.

После замены запорной арматуры в паспорте газовых баллонов обязательно проставляется соответствующая отметка.

Следует помнить, что описанные выше способы замены отслужившего вентиля применимы только по отношению к металлическим резервуарам. Если у вас композитный баллон для хранения газа, так действовать нельзя из-за возможности повредить колбу и нарушить ее герметичность.

Плотность соединений и отсутствие утечек газа после присоединения редуктора проверяется с помощью мыльной пены, которая губкой наносится на все соединения (вентиль, накидную гайку, корпус редуктора, на соединение редуктора с отходящим шлангом).

Схема пожаробезопасности при работе с газовыми баллонами: (1-Не открывай вентиль резко! Струя газа наэлектризовывает горловину баллона и редуктор, может вызвать из воспламенение и взрыв;2- Не допускай нахождения на рабочем месте более 1 баллона с пропан бутаном; 3-Не реже одного раза в квартал проверяй предохранительный клапан принудительным открыванием; 4- проверка утечки газа )

Верхом неосторожности является проверка герметичности соединений с помощью спичек или электрического разряда.Обычно владельцев газовых баллонов не волнует замена вентиля на пропановом баллоне с последующей проверкой резьбы вентиля на течь, поскольку подобные операции производятся специалистами газозаправочных станций с применением специального оборудования

Сначала, нужно под контролем манометра наполнить тестируемый баллон газом с давлением 1,5-2 атмосферы. После этого на соединение наносится мыльная пена и немного приоткрывается кран. Если мыльные пузыри нигде не надуваются, то соединение герметично. Но если появляются хотя бы незначительные вздутия пены, то придется перекручивать вентиль заново.

Жиклеры для баллонного газа

Необходимо учесть один важный момент: плиты, изначально предназначенные для работы на магистральном природном газе, имеют жиклеры (форсунки), не подходящие для функционирования на баллонном пропане.

Жиклер похож на болт с отверстием в верхней части, через которое топливо поступает к конфорке. Форсунки для баллонного газа имеют меньший диаметр отверстия, поскольку давление сжиженного пропана выше, чем у природного топлива. Следовательно, для подключения такой плиты к баллону со сжиженным газом потребуется приобрести и заменить весь комплект жиклеров.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Замена газовой плиты в квартире на электрическую: согласование и установка

Новый набор обойдется в среднем в 200 руб. (стоимость зависит от марки плиты), его можно купить в магазине запчастей к газовому оборудованию или заказать у производителя.

Если требуется замена жиклеров, нужно сделать следующее:

Снимаются конфорки, крышка конфорочного стола.
При помощи шестигранного ключа достаются старые форсунки и вкручиваются новые.

Во всех нюансах процесса замены жиклеров можно разобраться, просмотрев видео.

Преимущества ацетиленового редуктора БАО 5-1,5

Основными преимуществами редуктора ацетиленового БАО 5-1,5 являются:

Усовершенствованный дизайн, позволяющий точнее задавать рабочее давление.
Надежная крышка.
Универсальный разъем для подключения шлангов диаметром 6,3 или 9 мм.
Увеличенный размер мембраны позволяет точнее регулировать давление.
Прочный корпус.
Эргономичное колесико регулировки.
Поддержка размеров подключения согласно российским стандартам.

Редуктор ацетиленовый БАО-5-1,5

В дополнение к этому производитель предлагает двухлетние гарантийные обязательства и сервисную поддержку на территории РФ

Поверка газового баллона

Освидетельствование газового баллона – это мероприятие, которое необходимо в первую очередь его владельцу. Освидетельствование может гарантировать то, что баллон безопасен в эксплуатации и может быть использован по назначению, в противном случае их эксплуатация недопустима. Существует единый порядок освидетельствования, во время ее проведения проводят осмотр поверхностей баллонов на предмет обнаружения повреждения поверхности. Выполняют проверку качества маркировки и окраски на предмет соответствия требованиям ГОСТ, состояния крана. Кроме того, в процессе аттестации проводят гидравлические испытания емкостей для хранения газов. Результаты осмотра и проведенных испытаний заносят в паспорт, сопровождающий изделие все время его эксплуатации. Без проведения подобных мероприятий заправка и эксплуатации емкостей для хранения и перевозки газа недопустимы. Обследование баллонов и вынесение заключения по ним может выполнять только организация, которая имеет все необходимые разрешения и полномочия от соответствующих государственных надзорных органов. Сосуды для хранения газов должны проходить аттестацию один раз в несколько лет. Срок проведения зависит от нескольких параметров – от материала, например, если баллоны изготовлены из легированной или углеродистой стали, то им достаточно проходить через эту процедуру один раз в пять лет. Баллоны, устанавливаемые на автомобили в составе ГБО, должны проходить аттестацию в три или пять лет.

Баллоны, которые работают в стационарных условиях и предназначены для хранения инертных газов проходят необходимые освидетельствования один раз в десять лет. Обозначенные сроки освидетельствования должны строго соблюдаться. Все дело в безопасности. Если емкости предназначены для хранения и перевозки пропаном, ацетиленом или другим взрывоопасным газом любой дефект на наружной поверхности баллона может привести к непоправимым последствиям. Как только возникают сомнения в работоспособности емкости для хранения газа необходимо вывести ее из оборота и приобрести, или арендовать новый.

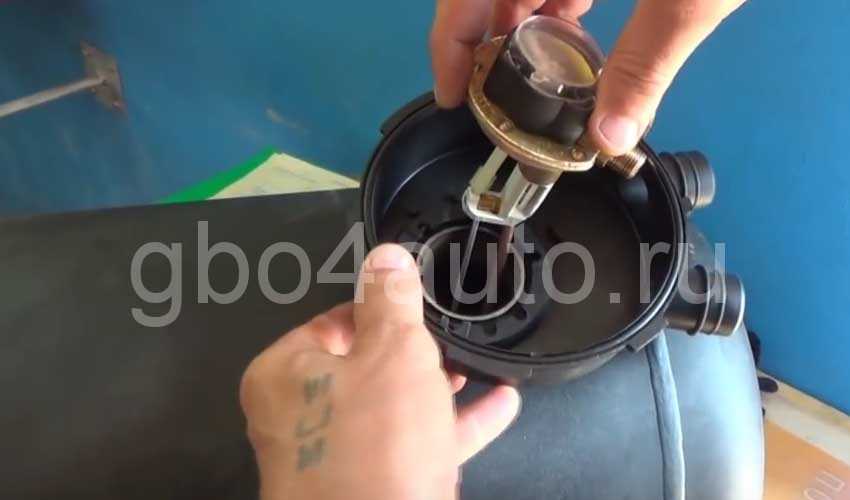

Сборка

Перед установкой следует протереть посадочное место и обработать его герметиком. Обязательно заменить уплотнительную резинку, предварительно смазав ее силиконовой смазкой.

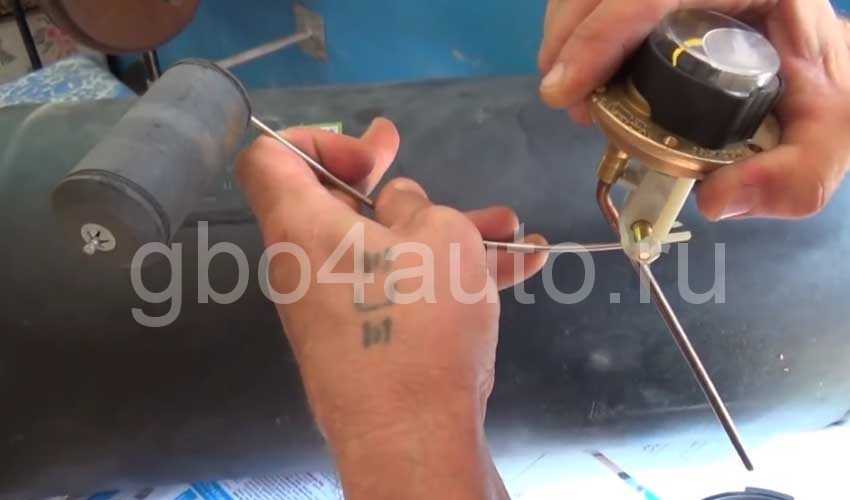

Отрегулировать поплавок на новом «мультике» таким образом, чтобы датчик показывал правильное количество газа в баллоне. Делать это следует аккуратно, сгибая крепление поплавка таким образом, чтобы при максимальном положении стрелки на датчике уровня газа поплавок также находился в максимально высоком положении в баллоне.

Устанавливаем «мультик» в баллон. После установки поплавок должен быть в максимально опущенном состоянии (касаться дна баллона), а датчик уровня газа на мультиклапане показывать «пустой бак».

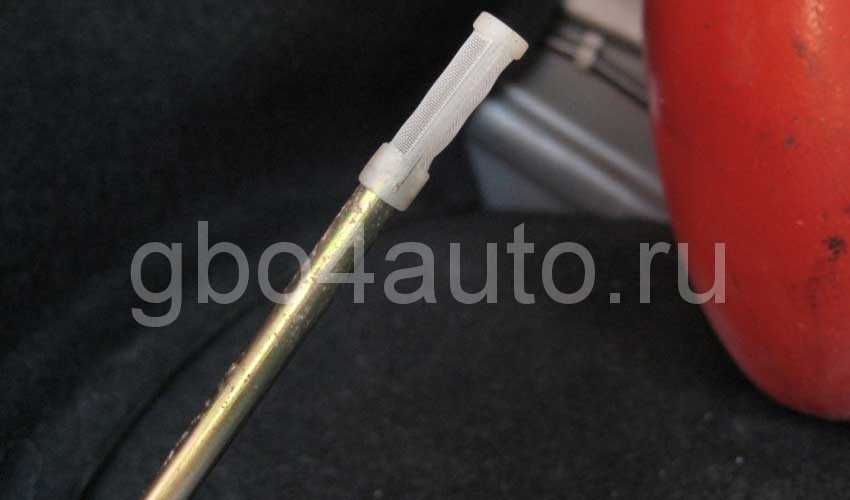

Обращая внимание на качество газа на наших заправках не лишним будет установить фильтр на заборную трубку

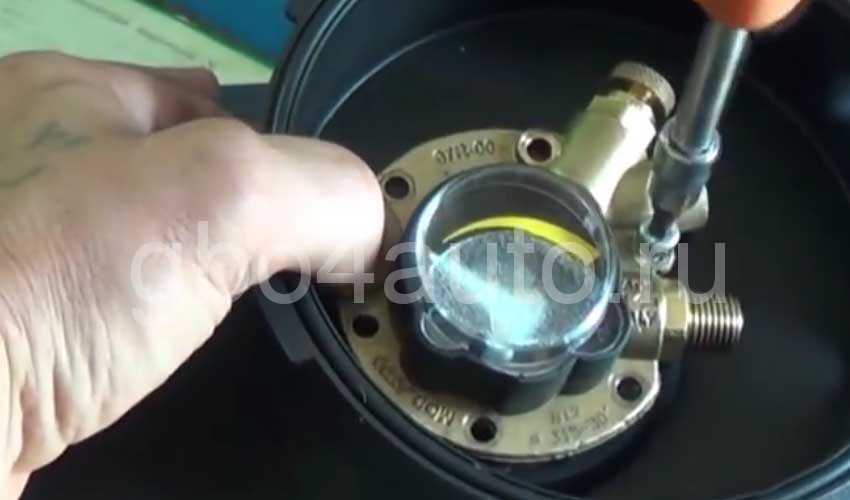

Производим установку и закрепляем мультиклапан аккуратно затягивая все крепежные болты крест на крест. Затягивайте болты по очереди, избегая перекоса. Чтобы избежать окисления и ржавения болтов рекомендуется предварительно смазать их густой смазкой.

Подсоедините обратно трубки заправочной магистрали и аккуратно затяните их.
Приготовьте и возьмите с собой мыльный раствор.Делать его легче всего используя жидкое мыло и теплую воду.
На заправочной станции заправьте минимально возможное количество газа в баллон. открутите вентиль мультиклапана, произведите «обмыливание» и проверьте на утечку газа. В случае выявления «пузырения» подтяните крепежные болты до тех пор, пока утечка не исчезнет. Не переусердствуйте чтобы не сорвать резьбу!

Довольно часто бывает, что трубки заправочной магистрали выставлены не ровно, в таком случае подтяжка резьбы ничего не даст, следует открутить трубки, выставить их ровно и затянуть еще раз.

Руководство по самостоятельному устранению неисправности газового вентиля

Современный газовый баллон соответствует ГОСТ 949-72 и представляет собой прочный цельносварной элемент из углеродистой либо легированной стали. Согласно стандарту, толщина стенок баллона не может быть меньше 2 миллиметров. Для того, чтобы находящийся внутри газ давил одинаково на верхнюю и нижнюю части, их делают вогнутой и выпуклой.

Сами баллоны, в зависимости от находящегося в них веществе и его количества могут иметь разные размеры, форму и цвет. Но одно остается неизменным – любой газовый баллон обязательно должен иметь паспортные данные, присваиваемые на заводе. В верхней части находится горловина, снабженная резьбой, в которую и вставляется вентиль.

Неисправность вентиля – не поворачивается маховик или присутствуют иные проблемы;
Коррозия, вмятины или прочие повреждения на теле баллона и вентильной части;
Просрочена дата освидетельствования;
Чувствуется газ в воздухе;
Криво установленный или поврежденный башмак баллона;
На штуцере нет заглушки.

Сам по себе баллон цельный, и что-то сломаться там вряд ли может. Поэтому основное количество неисправностей касается газовых вентилей.

Порядок действий:

Ремонт осуществляется в хорошо проветриваемом помещении;
Открываем запорный узел, чтобы дать остаткам газа выйти наружу;
Чтобы вывернуть вентиль вручную или газовым ключом, необходимо прогреть этот элемент. В этом случае никакой опасности нет, так как в баллоне находятся только газовые пары, а не их смесь с воздухом, которая и является взрывоопасной в первую очередь. Единственное, за чем необходимо следить – умеренный нагрев конструкции, так как перегрев может повысить давление в баллоне. Смысл прогрева заключается в том, что металл расширяется и вентиль становится возможно выкрутить даже вручную, либо с небольшим усилием рычага в виде того же газового ключа;
После снятия элемента конический штуцер герметизируют – на него накладывается уплотнитель, либо фторопластовая лента;
Монтируется новый вентиль, после чего факт и время ремонта заносятся в паспорт баллона. Монтаж осуществляется специальным динамометрическим ключом, который дает возможность правильно дозировать усилия и не сорвать резьбу. Максимальное разрешенное в этом случае давление составляет 480 Нм для стальных, и 250 для латунных вентилей;
Сняв вентиль с баллона, необходимо слить из него конденсат, если речь идет о широко используемом нами пропан-бутане. Данная процедура практически никем не выполняется, несмотря на то, что она крайне желательна. Однако сливать необходимо вдали от жилых домов, так как конденсат сей имеет крайне неприятный запах.

Требования по производственным процессам и техническим характеристикам газовых баллонов регламентируются довольно старыми ГОСТами 949-73 и 15860-84.

Максимальное рабочее давление в устройствах колеблется от 1,6МПа до 19,6МПа, а толщина стенок может варьировать от 1,5 до 8,9 мм.

Защитный колпак на газовых баллонах может накручиваться на специальную резьбу горловины, полностью закрывая вентиль, или быть приваренным к корпусу и лишь защищать кран от случайных внешних ударов

Стандартный газовый баллон в сборе состоит из следующих элементов:

Корпус баллона.
Вентиль с запорной арматурой.
Закрывающий вентиль колпак.
Подкладные кольца для фиксации и транспортировки.
Опорный башмак.

Выбитую на баллоне информацию используют сервисные центры при заправке и повторном освидетельствовании оборудования, поэтому не следует её сильно закрашивать краской

Дно баллонов имеет форму полусферы для равномерного распределения внутреннего давления. Для лучшей устойчивости корпуса снаружи приваривают башмак, на нижних кромках которого зачастую имеются отверстия для крепления баллона к горизонтальным поверхностям.

С видами газовых баллонов и особенностями их маркировки ознакомит статья, которую мы рекомендуем просмотреть и почитать.

запрещается пользоваться неисправными газовыми баллонами;
запрещается хранить баллоны в местах постоянного проживания людей;
нельзя открывать вентиль очень быстро: наэлектризованная струей газа головка может стать причиной взрыва;
периодически проверять исправность и герметичность вентиля;
запрещается использование или нахождение на одном рабочем месте двух пропан-бутановых баллонов одновременно.

Виды и устройство вентилей

Резьба у вентилей для газовых баллонов стандартизирована, а вот сами они могут иметь разнообразную конструкцию. На выбор модели вентиля влияет вид хранимого химического вещества, производственные особенности эксплуатации и количество денег.

Перед покупкой нового оборудования следует ознакомиться с вариантами исполнения и с внутренним устройством вентилей.

Классификация запорной арматуры для баллонов

Конструкционные особенности вентилей газовых баллонов обусловлены не прихотями инженеров, а соображениями техники безопасности.

В зависимости от материала исполнения запорная арматура делится на латунную и стальную. Выбор металла для изготовления корпуса вентиля обусловлен видом содержащихся в баллоне газов.

Различают следующие типы запорных кранов, в зависимости от типа хранимых химических веществ:

Ацетиленовые. Корпус таких баллонов окрашивается в белый цвет. Специальные вентили используются в баллонах с ацетиленом, хлором, аммиаком и другими агрессивными веществами.
Кислородные. Баллоны окрашиваются в синий цвет и предназначаются для хранения кислорода, аргона, водорода, азота, углекислого газа и других инертных газов.
Пропан-бутановые. Окрашиваются в красный цвет и предназначаются для хранения соответствующих названию веществ и других газообразных углеводородов. Наиболее распространенная модель типа вентиля для такого баллона – ВБ-2.

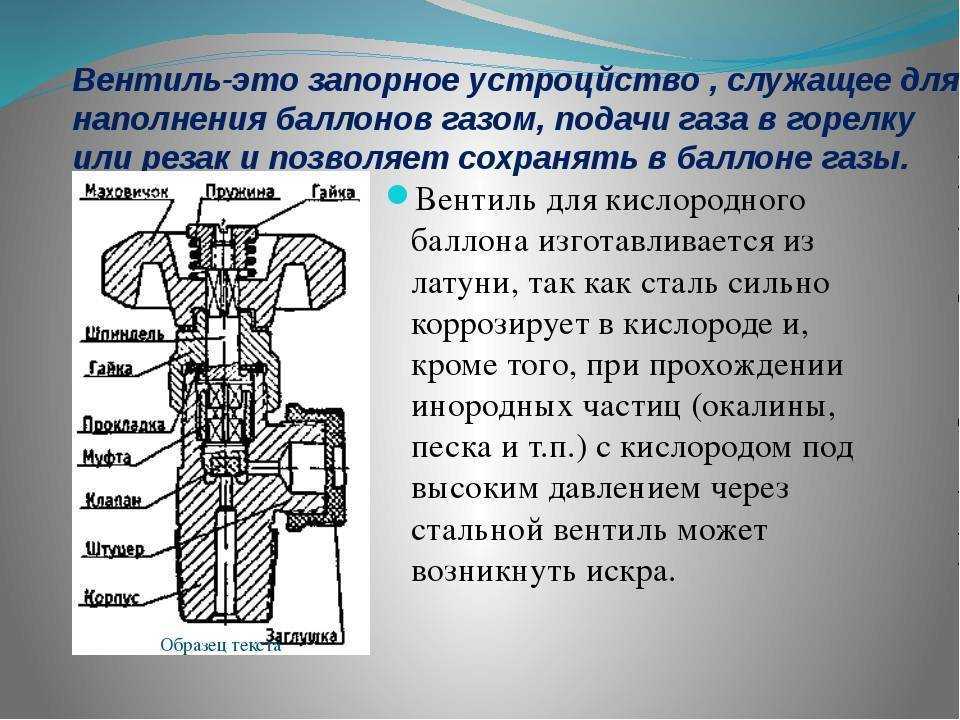

Вентили для ацетиленовых баллонов не изготавливаются из латуни, потому что содержащиеся в них вещества могут вступать в химическую реакцию с медью. Обычно для изготовления запорной арматуры этого типа применяют углеродистую или легированную сталь.

Устройство газового вентиля

Стандартный газовый вентиль имеет вид тройника, на каждом штуцере которого нарезана наружная резьба. Более продвинутые модели могут иметь дополнительный выступ – предохранительный клапан. Его предназначение – сброс избыточного давления в случае нагрева полного баллона или при неправильно осуществляемом заполнении.

Нижний штуцер вентиля используется для присоединения к газовому баллону, верхний – для крепления маховика, а боковой – для подключения коммуникаций для выхода и закачки газа. Устроен кран для газового баллона довольно просто.

Запорная арматура обычно состоит из таких общих элементов:

Латунный или стальной корпус.
Сальниковый вентиль или маховик, присоединяющийся к корпусу накидной гайкой.
Внутренний запирающий механизм с клапаном и штоком.
Уплотнительные прокладки.
Заглушка на выпускное отверстие.

Подробно рассмотреть устройство вентилей на газовых баллонах каждого типа можно на представленных изображениях.

Ремонт осуществляется в хорошо проветриваемом помещении;
Открываем запорный узел, чтобы дать остаткам газа выйти наружу;
Чтобы вывернуть вентиль вручную или газовым ключом, необходимо прогреть этот элемент. В этом случае никакой опасности нет, так как в баллоне находятся только газовые пары, а не их смесь с воздухом, которая и является взрывоопасной в первую очередь. Единственное, за чем необходимо следить – умеренный нагрев конструкции, так как перегрев может повысить давление в баллоне. Смысл прогрева заключается в том, что металл расширяется и вентиль становится возможно выкрутить даже вручную, либо с небольшим усилием рычага в виде того же газового ключа;
После снятия элемента конический штуцер герметизируют – на него накладывается уплотнитель, либо фторопластовая лента;
Монтируется новый вентиль, после чего факт и время ремонта заносятся в паспорт баллона. Монтаж осуществляется специальным динамометрическим ключом, который дает возможность правильно дозировать усилия и не сорвать резьбу. Максимальное разрешенное в этом случае давление составляет 480 Нм для стальных, и 250 для латунных вентилей;
Сняв вентиль с баллона, необходимо слить из него конденсат, если речь идет о широко используемом нами пропан-бутане. Данная процедура практически никем не выполняется, несмотря на то, что она крайне желательна. Однако сливать необходимо вдали от жилых домов, так как конденсат сей имеет крайне неприятный запах.

В целом же, редуктор, который является неразборным, необходимо менять раз в шесть лет. Что касается шлангов, то они должны быть армированные и подлежать осмотру не ранее, чем один раз в полгода при замене баллона.

Прикручивание новой запорной арматуры

Перед закручиванием вентиля все соединяемые детали должны быть обезжирены для предотвращения засорения запорного механизма. Для этого можно использовать тряпку с обычным моющим средством или смоченную уайт-спиртом. После этого следует промыть поверхности обычной водой и дать им высохнуть.

Новый вентиль никогда не прикручивается к баллону на голую резьбу. Обязательно необходимо использовать уплотнитель: специальную резьбовую смазку или фторопластовую фум-ленту. Их наносят на нижний штуцер и только после этого закручивают вентиль.

Между вентилем и корпусом баллона не предполагается использования дополнительных прокладок, будет достаточно уплотнителя и соответствующего зажимного усилия

Толщина газовой фум-ленты больше сантехнической и составляет 0,1 – 0,25 мм, а её бобина должна быть желтого цвета. Наматывается лента с натяжением в 3-4 слоя. Лучше лишний раз её перекрутить при разрыве, чем сделать уплотнение рыхлым.

Зажимать вентиль желательно динамометрическим ключом. Стальная запорная арматура прикручивается с максимальным усилием 480 Нм, а латунная – 250 Нм. После зажима вентиля можно переходить к последующим действиям по тестированию герметичности получившегося соединения.

Что надо знать о газовых баллонах?

Использование газовых баллонов в домах и дачах, где отсутствует централизованная газификация — обычная практика. В этом случае пропан (вернее, пропан-бутановая смесь) чаще становится топливом для газовых плит, реже — для систем водяного отопления. Чтобы обезопасить себя и своих близких от неприятных, зачастую крайне опасных последствий, перед работой надо узнать, какие правила установки газового баллона в частном доме надо соблюдать.

Но прежде чем перейти к ним, нужно остановиться на самих мини-хранилищах этого топлива. Сначала необходимо дать информацию об объемах и массе резервуаров. Бытовые емкости лучше привести сразу с их примерным весом:

5 л — 6 кг;
12 л — 11 кг;
27 л — 26 кг;
50 л — около 43 кг.

Есть и самые маленькие баллоны — на 220 и 400 мл, однако их использование ограничивается паяльными лампами и портативными плитками. Соединяют элементы тонкими шлангами, либо напрямую.

Баллоны советского образца

До сих пор некоторые экономные хозяева используют старые металлические резервуары, которым самое место на помойке. Такое изделия держать в доме не рекомендуют, и не только из-за их малосимпатичного вида. Металл подвержен коррозии, поэтому за надежность старого баллона не поручится никто: в доме он становится почти настоящей пороховой бочкой.

В некоторых странах СНГ использование таких «раритетов» или полностью запрещено, или разрешается, но только после проверки и выдачи сертификата, подтверждающего удовлетворительное состояние изделий. Однако лучше вовремя отказаться от этих сосудов, заменив их более безопасными, современными аналогами.

Стальные современные емкости

Этот вариант немного лучше из-за не столь «почтенного» возраста, однако и новые резервуары не лишены тех же недостатков, что и старые сосуды. Сварные стальные баллоны точно так же подвержены коррозии. Они чувствительны к перепадам температур и взрывоопасны. Большие емкости (50 л) категорически запрещается устанавливать в доме.

Их хранят на улице, в специальных шкафах у стен здания в том месте, которое защищено от солнечных лучей. Установка в жилье небольших резервуаров допускается, однако в этом случае требуется соблюдать правило: минимальное расстояние от плиты до баллона должно составлять 1,5 м, но дальше — лучше. Другие рекомендации:

емкости надо хранить в комнате со стабильной температурой, вентиляцией, подальше от нагревательных приборов и солнечных лучей;
регулярная проверка баллона и газопровода на герметичность обязательна.

Чтобы гарантировать безопасность, прокладку на горловине емкости рекомендуют периодически менять. Утечка газа из-за неисправности данного элемента уже представляет большую опасность, особенно в помещении. Кроме того, повышается расход газа.

Композитные газовые резервуары

Это новейшие модели, которые можно размещать в жилых помещениях: как частного дома, так и дачи. Их главное достоинство — абсолютная безопасность. Композитные резервуары изготавливают из эпоксидной смолы и стекловолокна. Сначала на форму плотно наматывают нити материала, затем пропитывают их смолой и обрабатывают отвердителем. Сверху на емкость надевают пластиковый кожух с ручками. Этот элемент съемный, поэтому после случайного повреждения его легко заменить.

Композитные, или евробаллоны имеют довольно много преимуществ, если сравнивать их с металлическими изделиями. В список входит:

широкий ассортимент;
максимальная прочность;
возможность хранения штабелями;
максимальная безопасность: тара защитит газ даже при температуре 100°;
небольшой вес резервуаров: он почти вдвое меньше (вместе с кожухом), чем у металлических емкостей;
удобство: его гарантируют прозрачные стенки, позволяющие владельцам следить за уровнем жидкости в баллоне;
присутствие перепускного клапана, который дает шанс сбросить излишки газа при внезапно повысившемся давлении.

Это причины, по которым евробаллоны можно считать оптимальными емкостями для использования в быту: они удобны, практичны, легки и безопасны. Если искать недостатки, то к ним можно отнести высокую цену изделий. Но она объясняется тем, что производятся композитные резервуары пока только в европейских странах.

БАЛЛОНЫ ДЛЯ СЖАТЫХ ГАЗОВ, ВЕНТИЛИ ДЛЯ БАЛЛОНОВ

Стальные баллоны малой и средней емкости для газов на давление до 20 МПа (200 кгс/см 2 ) соответствуют требованиям ГОСТ 949—73.

Баллоны имеют различную вместимость газов с определенным давлением. Баллоны объемом до 12 дм 3 (литров) относятся к баллонам малой емкости. Баллоны объемом от 20 до 50 дм 3 (литров) относятся к баллонам средней емкости.

Баллоны, предназначенные для хранения и перевозки сжатых, сжиженных и растворенных газов при температуре от минус 50 до плюс 60°С изготавливают из бесшовных труб.

Баллоны, рассчитанные на рабочее давление 10, 15 и 20 МПа (100; 150 и 200 кгс/см 2 ), изготавливают из углеродистой стали, а баллоны, рассчитанные на рабочее давление 15 и 20 МПа (150 и 200 кгс/см 2 ) из легированной стали.

Баллоны для кислорода выпускаются производством на расчетное давление 15 МПа (150 кгс/см 2 ), а баллоны для ацетилена — на расчетное давление 10 МПа (100 кгс/см 2 ). Наибольшее распространение имеют баллоны емкостью 40 дм 3 (литров).

По требованию заказчика баллоны могут не окрашиваться. Тем не менее, клеймо должно быть отчетливо видно на сферической части у горловины баллона. В табл. 6.1 приведены цвета условной окраски баллонов.

Цвета условной окраски баллонов для хранения и транспортировки газов для газовой сварки и наплавки

Прочие горючие газы

Часть верхней сферы баллона не окрашивают и на ней выбивают паспортные данные: товарный знак предприятия-изготовителя; номер баллона; дата (месяц, год) изготовления и год следующего испытания, которые проводятся каждые пять лет; масса порожнего баллона в кг; емкость баллона в дм 3 (л); клеймо ОТК.

Баллоны для кислорода (рис. 6.10) имеют массу 43,5 и 60 кг с длиной корпуса 1390 мм. Для подсчета количества кислорода в баллоне нужно емкость баллона в дм 3 умножить на давление газа в кгс/см 2 . Например, при емкости баллона 40 дм 3 и давлении заправленного кислородом баллона 15 МПа (150 кгс/см 2 ) количество кислорода в баллоне равно 40×150 = 6000 дм 3 , или 6м 3 .

Нижней частью баллоны опираются на башмаки, чтобы избежать ударов по корпусу в процессе транспортировки и обеспечить устойчивое вертикальное положение при установке на газовом посту. Верхняя часть баллонов также защищена от случайных ударов толстостенными колпаками.

Баллон на сварочном посту устанавливают вертикально и закрепляют цепью или хомутом для предохранения от падения. При кратковременных монтажных работах баллон можно укладывать на землю так, чтобы вентиль был выше башмака баллона, для этого верхнюю часть баллона опирают на деревянную подкладку с вырезом.

Рис. 6.10.Кислородный баллон:

1 — предохранительный колпак; 2 — запорный вентиль;3 — кольцо;
4 — корпус;5 — опорный башмак; Z.6 — длина баллона;D6 — диаметр баллона; S6 —толщина стенки баллона

Баллон подготавливают к работе в следующем порядке: открывают колпак; отвертывают заглушку штуцера; осматривают вентиль, чтобы убедиться, нет ли следов жира или масла.

Если на вентиле замечено наличие масла, то таким баллоном пользоваться нельзя и сварщик должен отставить данный баллон и сообщить об этом мастеру или руководителю работ.

Если вентиль исправен, его штуцер продувают кратковременным поворотом маховика на небольшой угол. При этом нужно стоять сбоку от штуцера вентиля.

Если вентиль не открывается или имеет утечку газа (травит), баллон следует отставить для отправления обратно на кислородный завод для ремонта.

Далее проверяют состояние накидной гайки редуктора и присоединяют редуктор к вентилю баллона, затем ослабляют регулирующий винт редуктора.

Медленным вращением маховичка, открывают вентиль баллона и устанавливают рабочее давление кислорода с помощью регулирующего винта редуктора. После этого можно производить отбор газа из баллона.

При понижении давления газа в редукторе газ охлаждается. Если в газе содержится влага, то может произойти замерзание каналов вентиля и редуктора. В этом случае вентиль и редуктор следует отогревать только горячей водой или паром.

Ацетиленовые баллоны (рис. 6.11) для безопасного хранения газа под высоким давлением заполняют специальной пористой массой из древесного угля, пемзы, инфузорной земли и пропитываются ацетоном, в котором ацетилен хорошо растворяется. Находясь в порах массы, растворенный в ацетоне ацетилен становится взрывобезопасным и его можно хранить в баллоне под давлением до 2,5—3,0 МПа (25—30 кгс/см 2 ). Номинальное давление в баллоне для ацетилена установлено 1,9 МПа (19 кгс/см 2 ) при 20 °С.

Рис. 6.11.Ацетиленовые баллоны: а — сварной БАС-1 -58; б — бесшовный;1 —

корпус;2 — запорный вентиль;3 — предохранительный колпак;4 — газовая подушка;5 — пористая масса с ацетоном; б — опорный башмак

Как правильно стравить газ и избавиться от него

Самое главное – никогда не начинайте работу с баллоном прежде, чем из него будет полностью удалён газ и конденсат. В противном случае может так случиться, что делать мангал или компрессор просто будет уже некому.

ФОТО: YouTube.comСтарые баллоны можно купить с рук или на газозаправочной станции ФОТО: YouTube.comВыкопайте на участке яму глубиной около 50 см и стравите газ в неё

ФОТО: YouTube.comЗатем на длинной палке сделайте факел и с расстояния подожгите газ в яме. Он будет долго выгорать, а когда пламя потухнет, может остаться неприятный запах. От него легко избавиться, просто засыпав яму
