Бюджетный вариант полива

Пример схемы капельного поливаПример схемы капельного поливаСхема простого капельного поливаСистема капельного полива

Нет необходимости в обустройстве масштабного автоматического полива? Тогда используйте простой бюджетный вариант на основе бочки.

Первый шаг

Делаем подставку для бочки. Используем профилированную трубу или швеллер. Оптимальная высота опоры – 1,5-2 м. Опорные стойки должны быть наклонены друг к другу под таким углом, чтобы размеры верхней рамы позволяли устойчиво уложить нашу бочку. Соединяем опоры горизонтальными перемычками внизу, посередине и вверху. Роем 70-80-сантиметровые ямы для установки опор, выставляем конструкцию, засыпаем 10-15 см высоты каждой ямы щебенкой и заливаем бетон

Важно! На время застывания бетона фиксируем опоры распорками

Бочка на каркасеКапельный полив — бак с водой

Второй шаг

Готовим емкость для воды. Подойдет любая целая и не ржавая бочка. В верхней части бочки врезаем патрубок для подключения шланга. Через него бочка будет наполняться водой. Второй конец данного шланга подключим к водозабору. В нижней части также обустраиваем патрубок. К нему подключаем шланг для полива. Оба шланга укомплектовываем кранами для включения-выключения подачи воды. Укладываем бочку на опору. Для большей надежности закрепляем ее с помощью хомутов, болтов и гаек.

Третий шаг

На плане участка указываем места, нуждающиеся в поливе. Чертим схему системы орошения с указанием всех разветвителей, соединителей, заглушек, кранов, труб, шлангов и прочих элементов.

Четвертый шаг

Собираем систему орошения. Самый простой и удобный вариант – купить готовый комплект для обустройства капельного полива. Также такую систему можно сделать самостоятельно. Для этого достаточно подготовить нужное количество труб или шлангов, проделать по их длине отверстия, соединить элементы в единую систему с помощью соединителей и разветвителей, а затем выполнить подключение к шлангу, выходящему из бочки.

Тройник в системе капельного полива растенийВариант устройства полива с капельными лентамиСхема ленты для капельного полива

Принцип действия такого полива предельно прост: вы открываете кран на выпускном шланге, вода устремляется по всем разветвлениям, выходит сквозь отверстия и поливает насаждения.

Как сделать систему капельного полива самомуСистема капельного поливаРаспылитель для поливаУмная теплицаКапельный полив своими руками

Удачной работы!

1 Принцип действия

Главным достоинством системы капельного полива является точечная экономная подача воды растению равномерными объемами. При этом через отверстия в шлангах увлажняются непосредственно корни культуры. Подача осуществляется двумя способами: внутрь грунта, к корневищу с использованием капельниц или на поверхность через шланги — специальную поливочную ленту.

Капельный полив различают по методу поступления воды:

• Принудительный. Вода находится под давлением от циркуляционного насоса или водопровода. В системе установлен редуктор — измеритель и регулятор давления, верхнее значение которого в капельной системе не более 2 атмосфер.
• С использованием гравитации. Из бака, наполненного водой, под действием силы земного притяжения вода поступает к растениям. Бак или емкость находится выше уровня грунта примерно на 2 метра.

Для подачи воды к требующим полива культурам используют магистрали со специально смонтированными разветвителями. Трубы располагают и закрепляют по периметру участка, вдоль стенок теплицы, в подготовленных бороздах. Фильтр на выходе из водопровода или бака не дает возникать засорам в поливочных лентах и отверстиях. Вентильный кран регулирует подачу воды.

Капельное орошение как разновидность системы автополива на даче

Капельная поливалка для сада и огорода является самым популярным видом орошения на сегодня. Ее целесообразно устраивать на небольших участках с параллельной посадкой растений. Это самый экономный вариант полива, поскольку вода к садовым культурам подается капельным способом. Такой автополив целесообразно устраивать при низком давлении в оросительной системе.

В качестве источника водоснабжения используется накопительная емкость с водой, расположенная на некоторой высоте. К баку подводится магистральный трубопровод, который отводит воду к распределительным шлангам, параллельно уложенным относительно друг друга. Капельный автоматический полив своими руками применяется для ягодных и огородных культур, кустарников, деревьев и цветов. Такую систему часто оборудуют в небольших теплицах, в цветниках и на огородах.

Сегодня есть возможность купить готовый комплект, в состав которого обязательно входят таймер, датчик, манометр и термометр, а также можно выполнить комплектацию системы самостоятельно. Для этого понадобятся магистральный трубопровод диаметром ¾ или 1 дюйм и шланги с тонкими стенками, в структуре которых выполнены мини-отверстия. Для этих целей рекомендуется приобрести сочащийся тип элемента. Шланги укладываются вдоль каждого ряда с культурами на поверхности грунта. Также следует запастись сетчатым фильтром и таймером или контроллером для автополива.

Капельный полив обычно используют для увлажнения прикорневых зон растения

Проектирование системы автоматического полива происходит на основании предварительно разработанной схемы. На первом этапе прокладывается магистраль с некоторым уклоном вниз для последующей очистки и слива системы на зиму. С помощью фитингов выполняются параллельные ответвления. Концы шлангов необходимо закрыть заглушками.

В качестве источника водоснабжения для капельного орошения используется емкость определенного объема, которая выбирается исходя из количества зеленых насаждений. На выходе из бака устанавливается фильтр, затем контроллер или таймер. Далее подключается магистральный трубопровод. После завершения монтажа системы выполняется ее испытание. Затем следует настроить таймер или контроллер на необходимую частоту и длительность полива.

Для распределения воды к емкости подключается основная труба, от которой следуют ответвления к точкам полива

Внутрипочвенный полив

Этот вид полива отличается от обычного капельного только глубиной залегания водопровода. Подобный способ известен с древних времен – для этого использовались гончарные трубы. Сегодня его применяют как на крупных сельхозугодьях, так и небольших дачных участках.

Монтаж системы подземного полива

Вода к корням растения поставляется с помощью трубок, снабженных отверстиями. Так как верхний слой практически не увлажняется, то корка на нем не образуется, и постоянного рыхления грунт не требует.

Еще одно преимущество метода – минимизация потери влаги, используемой в процессе испарения. Внутрипочвенный полив позволяет поддерживать и более благоприятный воздушный и тепловой микроклимат на грядках.

1Так же, как и в предыдущем случае, для монтажа системы потребуется накопительная емкость (бочка) с краном для перекрытия воды. Для создания напора ее устанавливают на высоте 1-2 м.

2Потребуются также 20-40-миллиметровые трубы из ПВХ и соединительные элементы (тройники и переходники).

3В трубопроводе проделываются через каждые 20-40 см круглые по 2-3 мм или щелевидные отверстия чуть меньшей ширины (1-2 мм) длиной 5-10 мм.

4Расход воды должен быть небольшим – 0,1-0,3 л в сутки. Для этого требуется минимальный напор.

5Для защиты от мелких частиц мусора, способных забить систему, в начале трубопровода (внутри бочки) устанавливают фильтры. Использовать можно как сетчатые, так песчаные или гравийные.

6Глубина закладки трубопровода в грунт – 20-30 см. Минимальное расстояние между ними 40-90 см. Выше закладывать трубы не стоит, иначе вода будет просачиваться наружу, и грунт быстро покроется коркой.

7Так как на тяжелых суглинистых почвах вода уходит как в глубину, так и по сторонам, расстояние между соседними трубопроводами можно сделать чуть больше. На рыхлых песчаных почвах, когда влага проходит в основном вглубь, между соседними трубопроводами расстояние должно быть минимальным.

8Этот параметр во многом зависит и от вида орошаемых культур. Так, для земляники, корни которой уходят неглубоко, расстояние между трубами выбирается в 40-60 см. Для поливки деревьев оно равняется 70-90 см.

9Определить расстояние для конкретных культур можно опытным путем. Закопайте один-два трубопровода рядом с грядкой и через пару дней копните лопатой в 2-3 местах. Почва в этом месте должна быть чуть влажной.

10На сухих песчаных почвах, чтобы драгоценная влага не уходила на большую глубину, под трубы укладывается пленка шириной 10-20 см.

11Подавать воду в трубы-увлажнители нужно под небольшим напором при расходе воды 0,1-0,3 л/с.

12Чтобы отверстия увлажнителей не забивались мусором, частицами почвы или илом, нужно подавать воду в них через сетчатые, гравийные или песчаные фильтры.

13Так же, как и в обычной капельной системе, систему подземного (внутрипочвенного) полива можно снабдить насосом и таймером для обеспечения автоматического снабжения водой в заданное время.

При использовании подземных систем полива желательно использовать специальные шланги с гербецидной пропиткой. Она не позволяет корням растений пробиться во входные отверстия.

Дождевание

Когда автополив своими руками организован по принципу дождевания, на территории участка устанавливают специальные форсунки. Они разбрызгивают воду, прекрасно имитируя дождь. Отсюда и название – дождевание.

Трубы для орошения могут находиться как под землей, так и над ней. Если есть такая возможность, лучше спрятать их в грунте. Данный тип организации полива считается более долговечным и аккуратным.

Поговорим о достоинствах и недостатках дождевания. Из плюсов хочется отметить равномерное распределение влаги по всему участку полива, увлажнение не только земли, но и воздуха. Это весомое преимущество, если речь идет о теплице. Плоды и листья прекрасно омываются водой – настоящая имитация дождя!

Система полива – дождевание

Впрочем, как и после настоящего дождя, на верхнем слое почвы часто образуется корочка. Это ухудшает поступление кислорода. Воды расходуется много, да и электричество работает с большой нагрузкой. Он идеален для газона и больших территорий, но в остальных случаях лучше поискать другую систему полива в связи с не экономностью.

Технология сборки такой системы выглядит следующим образом. Сначала вам нужно будет начертить схему и указать в ней все здания и насаждения. Делать это нужно осенью, чтобы уже в апреле-мае любоваться первоклассным, сочным газоном.

Сборка автополива (видео)

Если в общих чертах, то для создания дождевания вам потребуется комплект, состоящий из насосной станции, бесперебойного источника воды, водопровода и дождевателей. Источников воды может быть много: центральное водоснабжение, другой водоем, колодец. Насос позволяет поддерживать нужное давление, а трубопровод легко собирается из труб ПВХ. Почему именно поливинилхлорид? Такие трубы имеют много преимуществ. Например, они легко собираются, соединения с фитингами получаются очень надежными. Что касается самих дождевателей, они приобретаются с различным углом разбрызгивания. Все зависит от требований вашего участка.

Когда закуплены все комплектующие, можно приступать к обустройству траншеи. Ее глубина составляет 30 сантиметров. В траншею закладываются ПВХ трубы и собираются в трубопровод. Прежде чем закапывать траншею, проверьте целостность системы и ее работоспособность. Если все стабильно и хорошо работает, можно зарывать и сеять газон.

Таким образом, для обустройства участка с зеленым газоном лучше всего наладить автополив, который называется дождевание.

Виды систем автополива

Поливать в автоматическом режиме можно насаждения, высаженные любым способом: на открытом грунте, в теплице, даже на балконе или на подоконнике. Просто масштабы и способы будут разные. Воду можно подавать несколькими способами:

Дождевателями. Через специальные устройства вода разбрызгивается по поверхности, имитируя дождь. Такой способ автоматического полива чаще всего применяют для орошения газонов. Трава хорошо реагирует на поверхностное внесение воды. Применение для других насаждений может быть ограничено из-за возможности развития болезней.

Один из способов автоматического полива растений — разбрызгивание воды

Капельный прикорневой полив. В этом случае вода подводится к зоне высадки растения и подается каплями, иногда — тонкими струйками, в зону расположения корневой системы растения. Такой способ автоматического полива используется для огородных и ягодных культур, деревьев, кустарников, цветов. Его часто монтируют в теплицах, на огородах, в цветниках. Миниатюрные системы можно сделать на балконе или для домашних цветов. Потому что вода подается именно туда, куда нужно, такой полив называют «точечный».

Более экономно расходуется вода при капельной подаче

Подземное внесение воды. Подземная подача воды в основном организовано по капельной технологии. Отличаются шланги — они должны быть более прочными, имеют особенности капельницы: в состав материала, из которого они изготавливаются, вводят гербициды, которые не дают корням растений забивать выходные отверстия. Во всем остальном строение аналогично.

Подземное подведение воды делают по капельной технологии, но объем земляных работ большой

Несмотря на разные способы подачи воды, сама система автоматизированного полива строится одинаково по одним и тем же принципам. Отличаются они рабочим давлением: капельная подача воды может работать даже в самотечных системах с низким давлением — от 0,2 атм, для разбрызгивателей-дождевателей напор должен быть больше. Соответственно и компоненты оросительной системы и ее соединения должны быть рассчитаны на разное рабочее давление. Других отличий нет: компоновка одинаковая.

Монтаж

Когда готов проект и закуплены все необходимые материалы, можно приступать к непосредственному монтажу системы в следующем порядке:

1. Производится установка насосной станции и прочего оборудования, предназначенного для управления работой системы.

2. Прокапываются траншеи для укладки трубопроводов. Когда монтируется система автоматического полива на даче своими руками, многие профессионалы советуют укладывать трубы на глубине около 1 метра. Это обеспечивает их защиту от промерзания. На деле же такая работа является очень трудоемкой, поэтому допустимо прокапывать траншеи глубиной 30-40 см, обеспечивая осенью слив воды с трубопроводов. Для этого на самых нижних участках труб устанавливаются дренажные клапаны.

Монтаж трубопровода для автополива в траншеи

Верхняя часть грунта срезается квадратами с таким расчетом, чтобы можно было эти квадраты вернуть на свои места поверх проложенных труб.

3. На поверхности участка собирается поливная конструкция. Отдельные участки трубопроводов соединяются посредством фитингов. К общей магистрали подключаются дождеватели и капельные шланги.

4. Собранная система тестируется методом подачи в нее воды. В случае обнаружения протечек производится устранение неполадок.

5. Если конструкция герметична, она укладывается в подготовленные траншеи. Спринклеры выводятся к поверхности почвы.

6. Траншеи закладываются кусками дерна, которые ранее были срезаны.

Готовый вариант автоматического полива с таймером для теплицы

Если у вас нет желания самостоятельно рассчитывать поливную конструкцию и покупать для ее обустройства расходные материалы, можно приобрести уже готовую систему. В комплект оборудования входят насосная станция и все необходимые автоматические устройства. Благодаря такой конструкции можно, например, соорудить на участке автоматический полив теплицы с таймером. Необходимым условием для этого, как и для самодельной системы, является наличие электричества и водопровода.

Фильтры и водяная емкость для организации автоматического полива

Любая система полива начинается с источника водоснабжения. В большинстве случаев при организации автоматизированной системы полива на даче своими руками используется металлическая или пластиковая емкость для воды разного объема. Напрямую подключение системы к централизованному водопроводу нежелательно, поскольку в нем может находиться слишком холодная вода, которая может нанести вред растениям. Наличие промежуточной емкости позволит воде прогреться до температуры воздуха. Кроме того, бак выступает как резервная емкость, которая пригодится в случае отключения воды.

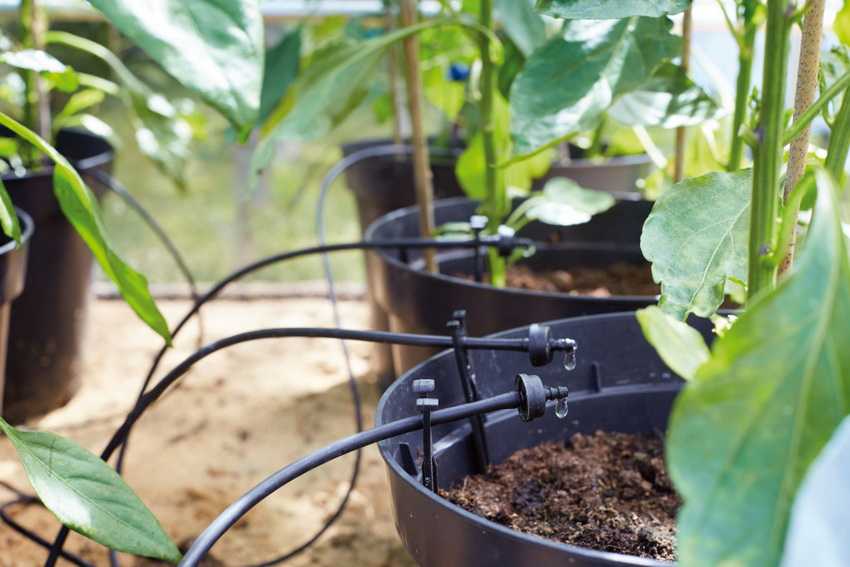

Системы автоматического капельного полива удобны для рассады и цветов в горшках

Подача воды в бак должна осуществляться сверху, что даст возможность наполнить емкость доверху. Забор воды размешают в нижней ее точке, но не на самом дне, так как это будет способствовать попаданию в систему накопившегося мусора. А вот для возможной очистки емкости расположить кран, предназначенный для слива воды, следует именно в днище изделия.

Чтобы система прослужила долгие годы без существенных поломок, в ее начале следует смонтировать фильтр. Он защитит автополив от различного мелкого мусора, который зачастую находится в воде, что является губительным для системы. Фильтры могут быть сетчатыми, дисковыми и насыпными. Первый вариант предпочтителен для систем, у которых источник воды – водомерная емкость, располагающаяся на определенной высоте.

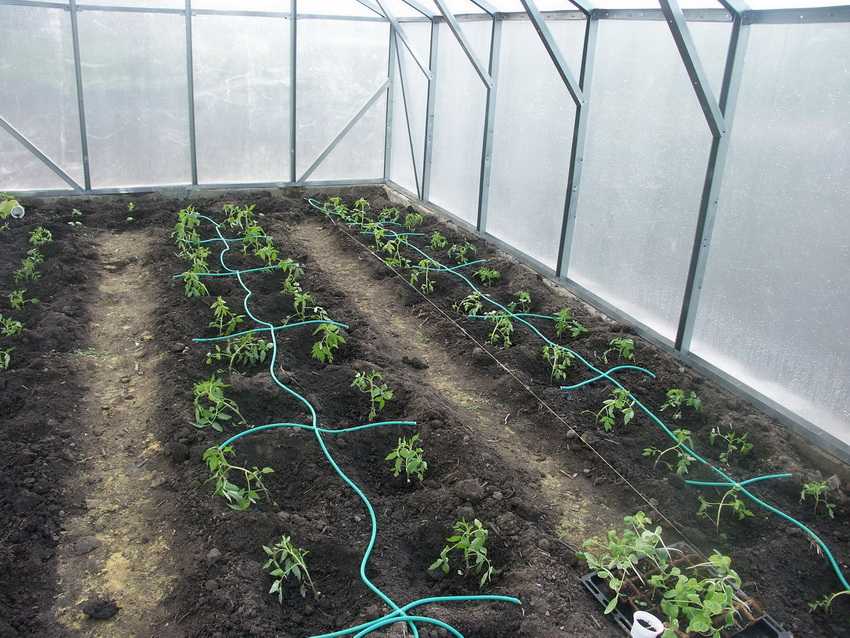

Использовать автоматический полив в теплицах — весьма эффективное решение

Последний тип используется для организации поливных систем для полей и больших по площади теплиц и огородов. Самыми лучшими эксплуатационными характеристиками обладает дисковый фильтр, однако он имеет наиболее высокую стоимость. Независимо от выбранного варианта, элемент необходимо сразу установить на магистраль, выходящую из накопительной водомерной емкости.

Особенности проектирования и эскиза

Прежде чем приступить к непосредственным работам, надо составить точный план участка и обозначить размеры объектов, расположенных на его территории

Важно указать зоны отдыха, дорожки, места, где будут стоять строения. Последние не должны проходить через область полива

Если предполагается автоматическое орошение совмещенного типа, надо обозначить пустые цветники, крупные деревья. К ним будет подведен прикорневой полив. Можно выделить несколько этапов составления проекта:

1. Обустройство зон полива. Если газон разделён площадкой для отдыха или дорожками, общая площадь делится на отдельные зоны. Водные струи при орошении не должны попадать на них.
2. Диаметр труб, пропускная способность. В этом случае необходимо определиться с пропускной способностью веток трубопровода. Необходимо выявить максимальную отметку и ту, которая является оптимальной.

Сначала выявляется диаметр подающей трубы там, где она подключается к насосной станции и водопроводу. Если газон разделён на отдельные территории, разветвление производится по коллекторной схеме. За счёт этого давление на всех ветках трубопровода становится равномерным. Диаметр магистральной трубы до коллектора не должен превышать аналогичный параметр у подающей трубы. То же самое можно сказать относительно диаметра ответвлений в отношении магистральной зоны. Следующие этапы:

Подбор количество спринклеров. Определяют сначала место установки статических спринклеров с ограниченным углом полива. Их монтируют по углам газона вдоль объектов, в том числе дорожек. Контур распыления на газон при этом направляют. Делать любые отметки очень удобно посредством циркуля. Спринклеры с радиальным поливом распределяют по центральной зоне. То же самое касается вращающихся и статических устройств. Зону полива каждого дождевателя очерчивают на плане циркулем. Спринклеры могут иметь различный радиус полива.
Выбор спринклеров. Согласно эскизу, подбирают подходящий спринклер
Принимают во внимание угол полива, диаметр резьбы и радиус перемещения водных потоков. Погрешность может варьироваться от 10 до 15%
Вот почему лучше подбирать спринклеры с запасом.
Определение зоны размещения контроллеров и ЭМ-клапанов. Отдельно электромагнитный клапан монтируется на каждой подключаемой по отдельности ветке полива. Их можно ставить в одном месте (так даже лучше). За счет этого обеспечивается максимальное удобство обслуживания. Контроллер управления располагается в специальном защищенном месте. В то же время необходимо позаботиться об удобном доступе для программирования и последующего управления.
Расположение труб. Линии прокладки труб отмечают на плане, подбирая количество поворотов и минимальную протяженность. Разветвление необходимо максимально копировать. С диаметром резьбы спринклеров согласовывают диаметр труб. Отмечают их вместе со всеми необходимыми фитингами на схеме.
Определение производительности насоса. Устанавливая насосную станцию, надо добиться ее соответствия в плане производительности и расхода воды для полива. Фиксируется суммарный расход для всех спринклеров, работающих единовременно. Надо принять во внимание потенциальные потери. Они могут иногда доходить до 20%.
Обустройство дренажного колодца. Их в количестве нескольких штук ставят на нижних зонах участка. В колодце проводится несколько ветвей трубопровода. Расположение этих компонентов системы надо подбирать таким образом, чтобы они не бросались в глаза

Также важно и удобство в обслуживании.
Использование вспомогательного оборудования. Здесь подразумеваются фильтры и запорная арматура

Их закупают в соответствии с параметрами трубопровода, не забывая нанести отметки на плане, указывающие на их месторасположение.

Проектируют установку датчиков дождя и влажности грунта. Чтобы чертеж зоны полива было удобно читать, можно выделить те или иные участки различными цветами и указать обозначение условными знаками. Для удобства вместе с планом составляют и спецификацию. В ней отражаются характеристики выбранных компонентов системы и их количество.

Желательные аксессуары для системы автополива

Таймер (контроллер)

Таймер для автополива не просто изобретение для ленивых огородников. Зачастую горожане не имеют возможности проживать на даче весь сезон, и в этом случае контроллер просто незаменим.

В системах, где подача воды осуществляется при помощи насоса, подойдут универсальные таймеры, устанавливаемые непосредственно в розетку, от которой происходит питание насоса. Приобрести такие таймеры можно в любом магазине электротоваров.

А вот для самотечных систем (когда вода поступает из отдельного бака), а также когда система автополива подключена к водопроводному крану, используются специализированные контроллеры.

Такие таймеры для автополива бывают нескольких типов. Самый простой и дешевый – механический (закрывание клапана осуществляется за счет пружины). Этот тип таймера включается вручную, а выключается автоматически. И для дачников «выходного дня» такой вариант не подходит.

Дорогие электронные таймеры с программным управлением также не лучший выбор, в силу высокой стоимости и необходимости непростой настройки программ. Подобный вариант больше подходит для фермеров или профессиональных садовников, осуществляющих уход за обширной усадьбой.

Оптимальный выбор для приусадебных участков – электронные таймеры с ручным управлением. Такие контроллеры позволяют запрограммировать режим и длительность полива на одну неделю. После того как необходимые настройки будут установлены, таймер сможет ежедневно включать систему в установленные часы и выключать после того, как заданное время полива истечет, совершенно без вашего участия.

Внимание! Если ваша система автополива будет получать воду из отдельной емкости (бака), то при покупке таймера важно приобретать устройство, в котором подача\перекрытие воды осуществляется за счет встроенного шарового крана. Таймеры другого типа с электромагнитным (соленойдным клапаном) в этом случае могут не работать, так как в самотечных системах бывает недостаточно давления, которое присутствует в центральном водопроводе

Фильтр

Обычно в дачных поселках вода в водопроводе оставляет желать лучшего, а наличие механической взвеси (песок, глина и т.д.) засоряет капельные ленты и уменьшает срок службы всего оборудования. Чтобы продлить время эксплуатации системы автополива, целесообразно установить фильтр, расположив его в начале системы (между краном и основной трубой).

Существует несколько типов фильтров, но для приусадебных хозяйств самыми оптимальными являются сетчатый и дисковый типы. У первого фильтрация осуществляется за счет того, что вода проходит через ячейки сетки, а у второго имеется пористая структура, наподобие губки. Уровень очистки воды характеризуются размером ячейки. Для систем капельного полива будет достаточно частоты решетки, равной 100-150 единицам.

На рынке представлены фильтры различных ценовых категорий, стоимость аппарата зависит от качества деталей, присутствия самопромывного механизма, наличия редуктора для регулирования давления в системе и так далее. Для использования на дачных участках вполне подойдут недорогие модели сетчатых либо дисковых фильтров, но от совсем дешевых фильтров (как правило китайского производства) лучше отказаться (как известно, «скупой платит дважды»).

Капельный шланг обычно очень прочно сидит на носике коннектора, но для надежности мы закрепляем ленту металлическими хомутами. Людмила Светлицкая

Датчик дождя

Датчик дождя используется как дополнение к контроллерам с программным управлением, а также к электронным таймерам с ручным управлением. Во время выпадения осадков датчик дождя прекратит работу автополива или предотвратит очередное включение системы, если влажность окажется чрезмерной.

После, в зависимости от влажности и температуры, датчик дождя самостоятельно «примет решение» о возобновлении работы системы автополива в ранее установленном режиме. Уровень чувствительности датчика можно настраивать вручную, в соответствии с требованиями выращиваемых культур. Как правило, этот прибор имеет широкий диапазон осадков: 3-25 мм. Использование датчика дождя позволяет не только сэкономить воду, но и защитить растения от перелива, что может быть критичным для некоторых культур.
