Как построить каркасную бытовку 6х3 своими руками: чертежи и материалы для щитового строительства

Строительство бытовки своими руками: проект и чертеж

Готовый проект бытовки можно взять из интернета, в сети есть много различных планировочных решений и проектов. Также можно самостоятельно нарисовать от руки чертеж с размерами будущей садовой или дачной бытовки, то есть по сути никакие проекты при строительстве таких объектов не нужны.

После того, как проект выбран, уже можно переходить непосредственно к строительству дачной бытовки своими силами. Делается это в несколько этапов:

а) При помощи строительного уровня и веревок нужно разметить место для бытовки на вашем дачном участке;

б) Затем по краям периметра постройки следует установить бетонные блоки, которые будут соответствовать размеру конструкции;

в) Затем необходимо установить деревянный каркас. При помощи рубероида нужно провести гидроизоляцию основания будущей постройки;

г) Теперь этап непосредственного возведения бытовки. При помощи вертикальных стоек происходит установка каркаса будущих стен.

д) Затем переходим к кровле (верхней части бытовки). Рекомендуется заранее побеспокоиться о прочном материале для крыши на свою бытовку. Сейчас наиболее популярными кровельными материалами считаются металлочерепица и оцинкованный лист. Форма крыши может быть любой: она может быть односкатная, плоская или покатая.

е) А теперь переходят к отделке пола и стен. Эти элементы бытовки из дерева желательно утеплить, чтобы ваше временное жилье не боялось ни зимы, ни лета. Рекомендуем использовать минеральную вату – это самый недорогой и надежный утеплитель для таких сооружений. Она обладает двумя замечательными качествами – влагостойкостью и огнестойкостью. Благодаря этим качествам, ваша бытовка будет надежно защищена от плесени, от насекомых, а также будет служить вам долго.

Для обшивки утепленных стен рекомендуется использовать вагонку. Удобнее обшить одну сторону, потом сделать монтаж вагонки, а потом браться за другую сторону. Хотя, если вы не планируете использовать свою бытовку зимой, то от утепления можно отказаться.

ж) Установка окон и дверей. Это один из последних этапов строительных работ по возведению бытовки. Какой материал лучше выбрать? Практичнее и надежнее использовать металлические входные двери и пластиковые окна. Так вы сможете очень надежно защитить свое имущество. Хотя если вы собираетесь использовать бытовку лишь как временное сооружение можно обойтись дешевыми деревянными дверьми.

з) Внутренние отделочные работы — последний этап строительства бытовки своими руками. Для финишной отделки советуем воспользоваться гипсокартоном. Это очень практичный материал, с которым удобно работать и легко отделывать. Его можно одинаково легко покрасить водоэмульсионной краской или наклеить на него обои.

Хотя, разумеется есть и другие хорошие варианты внешней и внутренней отделки бытовок своими руками: отделка стен вагонкой, двп или фанерой.

Виды бытовок и каркасов

Есть три вида каркаса для бытовки:

• металлические;
• деревянные;
• переносные.

Лучшим по качеству вариантом для бытовки дачной считается каркас из металла. Получается, что деревянная каркасная конструкция встроена в сварной каркас из стальных швеллеров и угловых стоек. Это довольно дорого, зато прочно и долговечно. Сталь защищает дерево от деформаций, позволяет перевозить конструкцию в собранном виде. Для частного строительства с малым бюджетом деревянно-металлический каркас бытовки — не самый подходящий вариант.

Классическая деревянная бытовка хороша всем, кроме транспортировочного потенциала в собранном виде. Каркас из бруса 100х100 мм для перевозки обязательно придется разбирать, поэтому лучше оставить ее на участке в виде подсобного помещения.

Для этого дачную бытовку изначально ставят на более прочный фундамент, оснащают внутренней и внешней декоративной обшивкой, продумывают дополнительные удобства. Экологичность, нормальная теплоизоляция и низкая стоимость — несомненные плюсы каркасной бытовки из дерева. И еще они органично вписываются в загородный ландшафт.

Переносная бытовка — оптимальный выбор для строительного бизнеса, когда временное жилье рабочих надо перевозить с точки на точку. Передвижные бытовки также бывают из металла и дерева. Первые – небольшие строительные вагончики с каркасом из профилированной трубы 40х60 с лагами из трубы 40х40.

Если же каркас переносной бытовки выполнен из дерева, он обязательно утолщенный (брус основных балок берется не менее 100х150 мм). Особая отделка изнутри и снаружи не требуется. Минусы переносных моделей существенны: большой вес, дорогие материалы для стен (гидро-, теплоизоляция, профнастил снаружи, ДСП внутри), много сварочных работ.

Надо ли регистрировать бытовку на дачном участке

Бытовка относится к мобильным временным постройкам, поэтому действующее законодательство не предусматривает необходимость ее официальной регистрации. На первом этапе строительства даже не стоит об этом задумываться. В последствии, когда эта постройка будет использоваться в качестве постоянного сарая, склада или мастерской, можно оформить документы в процессе регистрации основного строения на участке.

Строительство бытовки такого типа и площади можно выполнить всего за 2-3 недели. Но, если у вас нет даже минимального строительного опыта, то такие работы все-таки лучше доверить специалистам.

Подготовка к строительству

Чертежи проекта

Первый этап — правильно построенный чертёж. Площадь бытовки подбирается в зависимости от поставленной задачи. Бытовки малой площади, 3х3 или 4х2, подходят только для временного места жительства.

Нестандартное решение помещения

Помещения средних размеров, 3х4, 4х4 и 3х6, используются для временного жилья и позже преобразовываются в кухню или кладовую. Постройки размерами 6х4 и 6х6 считаются полноценными помещениями для отдыха. Самый типовой размер бытовки — 3х6 м.

Пример чертежа обычной бытовки 3х6 метров

Какие материалы подойдут для изготовления. Советы по выбору каркаса, покрытия

Основание здания — фундамент. Для временной постройки стелют геотекстиль на утрамбованную землю без верхнего слоя плодородной почвы, насыпают на него песок и устанавливают шлакоблоки. Если же конструкция капитальная, как материал для фундамента используется кирпич. Шлакоблоки вкапываются на 15 см в землю, оставляя торчать на 25 см над поверхностью. Такой фундамент изолируется битумной мастикой.

Для устройства основания используется сухое и прочное дерево или профильные металлические трубы. Чтобы бытовка надёжно стояла, сечение брусьев для основания составляет 10х15 см, а трубы — 4х6 см.

Такую конструкцию сможет сделать не каждый мастер

Также подойдут для строительства бытовки пеноблоки — лёгкие и прочные. Немаловажен и тот момент, что в такой постройке зимой тепло, а летом прохладно. Эта бытовка станет незаменимой на участке и после завершения строительства. В крайнем случае здание можно будет без усилий демонтировать.

Быстро возводимое и надёжное здание

Хороший материал для постройки бытовки — поддоны. Они дешёвые, их можно без проблем приобрести в нужном количестве и не бояться за перерасход строительного материала. С этой конструкцией придётся дольше поработать. Стандартная длина поддона составляет 1200 см. Если не придерживаться принятых стандартов и смастерить бытовку 2400х4800, сэкономив при этом время, потеряются метры полезной площади.

Из этого доступного материала можно смастерить недорогую конструкцию

Для внутренней отделки подойдут плиты OSB (для бытовок на металлическом каркасе) или вагонка. Не забудьте добавить гидроизоляцию на пол — между двумя слоями плёнки укладывается минеральная вата. Сверху покрывается досками. Для внешней отделки используется сайдинг, композитные панели, доски, пластиковая имитация. Стыки нужно тщательно заклеить скотчем.

Нужные инструменты

При изготовлении бытовки потребуется следующее:

• бензопила;
• шуруповёрт, клещи и гвоздодёр;
• топор и молотки;
• строительный степлер;
• уровни, рулетки, строительный угольник;
• широкая кисть (от 5 см), карандаши;
• не обойтись и без лестницы, так как в высоту бытовки бывают больше чем 2,5 м.

Список расходных материалов для постройки здания:

• гвозди;
• саморезы;
• уголки строительные, усиленные;
• пластины домостроительные;
• гвозди для ондулина;
• скобы строительные и для степлера.

Планировка

Без планировки возводимого здания не обходится ни один мастер. Даже бытовка требует чертежей и тщательно спланированного внутреннего пространства. Готовые планировки с размерами размещены на сайтах в интернете, но, исходя из своих потребностей, лучше создать личный план.

Четыре типа бытовок

Во время планировки уточняется задача, для которой изготовляется конструкция, строится чертёж, а затем мастер неотступно ему следует. На плане указываются нужные элементы и размеры, при необходимости корректируется изначально рассчитываемая площадь постройки и места под неё.

Изначально продумываем каждую подробность, не забываем о мелочах

Сколько нужно материала для строительства бытовки 6х3

Если с габаритными размерами все ясно, то осталось определиться с конструктивными особенностями. Какой способ использовать при возведении бытовки, что выбрать:

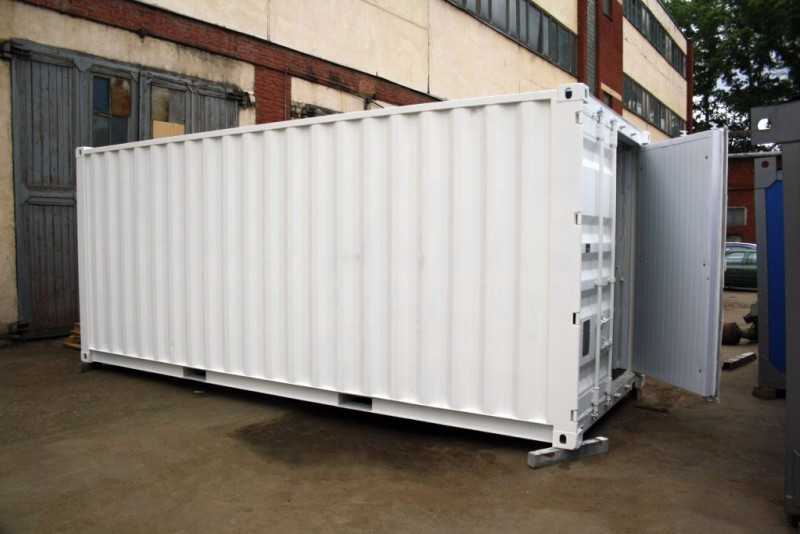

На первый взгляд установка на посыпку из гравия металлического контейнера представляется самым простым вариантом. Кажущийся минимум работ обманчив. Необходимо озаботиться доставкой конструкции, в которой достаточно трудно сделать проемы.

Да, и цена контейнера не из дешевых, за счет большого объема железа.

Считается оптимальным решением. Проще строить и размер финансовых трат на минимальном уровне.

Каркасные конструкции могут быть:

Многие пользуются этим методом как самым простейшим. Щитовая вариация состоит из рам, в основе которых доски. Сборка рам осуществляется на земле. Затем производится их сбивка в короб. После настилки пола выполняется обшивка стен. Для этой цели подходит любой имеющийся материал – листы ДСП или ОSB, фанера и так далее. Затем следует установка дверей. Существенный минус: конструкция прослужит не более одного сезона. В ней отсутствуют несущие элементы, поэтому строение быстро перекосится за счет нагрузки еще до морозов. Это неплохой вариант для сезонной времянки.

Размер 6х3 для временного (подсобного) помещения относится к универсальному варианту. В зависимости от планируемого использования выполняется его чертеж. Это обязательный подготовительный этап перед непосредственным строительством. В качестве образца обычно используется типовая схема с тамбуром и комнатой (4,5 и 13,5 «квадратов»). Можно добавить перегородки, отделяющие санузел, кухонное и складское помещения, если в таковых есть необходимость. Затем необходимо обозначить входную и внутреннюю двери, оконные проемы. То есть, указать на бумаге месторасположения окон и дверей.

Остановимся подробней на возведении деревянной каркасной вариации. По сути, это самое распространенное строение при самостоятельном исполнении домика под названием «бытовка».

В основе каркаса, брус из дерева. Если схематично, то двум прямоугольникам (длиной 6 метров и шириной 3 метра) с сечением бруса 0,1х0,1 см.

И более предстоит соединение посредством вертикальных стоек:

После выполнения означенных выше этапов (определения способа строительства и места для расположения домика, составления схемы), можно приступать к закупке материалов. Чего и сколько потребуется легко понять и высчитать, руководствуясь конкретным чертежом и схемой, а также из нижеприведенных пунктов:

Для любого типа фундамента поверхность выравнивается. Здесь придется поработать лопатой, чтобы избавиться от верхнего земляного слоя. Достаточно углубиться на штык лопаты. Площадь котлована обычно равна площади строения плюс 0,5 м по периметру в качестве захвата. Далее следует утрамбовка и настил гидроизолирующего материала.

Процесс фундаментной укладки столбчатого незаглубленного типа:

Как правильно это сделать:

Есть несколько правил, способствующих сохранению прочности конструкции:

Работы по строительству каркаса завершаются заменой временных укосин. Их место занимают постоянные укосы из досок размером 0,1 х 0,04 м. Последний аккорд – монтаж откосов для дверей и окон.

На данном этапе не следует торопиться, сначала выполняется черновой пол:

Затем делается многослойное утепление из пергамина, минеральной ваты, полиэтилена. Теперь можно заниматься укладкой чистообрезных досок 0,15х0,04 м (можно со шпунтом). Они крепятся перпендикулярно лагам (поперек досок для чернового пола). К слову, вариация плавающего пола здесь неприемлема, так как пол добавляет строению прочности. В досках настила, соприкасающихся с каркасными стойками, делаются выемки размером 0,005 х 0,01 м, паз для «контакта» с угловой стойкой соответствует показателю 0,01 х 0,01 м.

Прочностные характеристики строения зависят и от внешней обшивки. Поэтому лучше выбирать доски. Потом они закрываются сайдингом или иным наружным декором. Хотя облицовка необязательна. Главное, исключить попадание стекающей воды внутрь строения. Например, обшивать внахлест. Перед началом работы каркас «укутывают» пергамином (степлер помогает закрепить материал).

Внутри бытовка облагораживается любым имеющимся материалом (фанерой, ламинатом и так далее). Именно перед внутренними работами проводится прокладка электросетей (кабелей в гофре), а также выполняется утепление по аналогии с полом.

Если предусмотрены перегородки, то схема их сборки идентична боковинам каркаса за одним исключением, используются рейки 0,04 х 0,04 м. Перегородочные рамы прибиваются к стене гвоздями с последующей обшивкой.

Видео сюжет расскажет о возведении бытовки своими руками

Виды каркасных бытовок

В зависимости от потребностей владельца, возможно выбрать один из 3 основных видов каркасных бытовок — деревянные, металлические, переносные. Такое деление достаточно условно, и основано в большой степени на особенностях применения.

Бытовка с деревянным каркасом

Выбрать этот вариант лучше всего для частного строительства, продолжающегося многие годы. По окончании строительства бытовка может быть перевезена в разобранном виде или оставлена в виде подсобного помещения. Во втором случае оснащается дополнительными удобствами, внешней и внутренней декоративной обшивкой, более прочным фундаментом, и так далее.

Каркас выполняется из деревянного бруса размерами 100х100 мм и более. При перевозке таких конструкций в собранном виде они быстро теряют прочность и долговечность. В несомненные достоинства деревянных бытовок можно записать их экологичность, хорошие теплоизоляционные свойства, низкую цену и способность хорошо вписываться в сельский ландшафт.

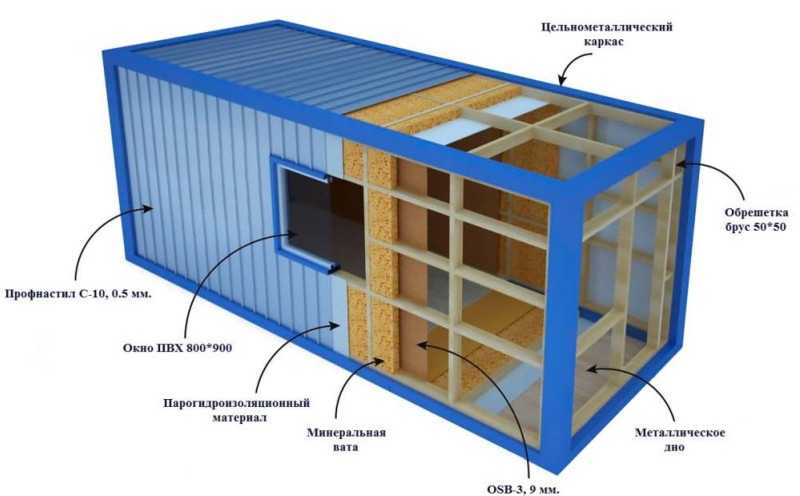

Бытовки с каркасом из металла

Самый лучший вариант для использования в качестве единственного дома на дачном участке. Представляет собой бытовку с деревянным каркасом, встроенную внутрь сварного каркаса из стальных швеллеров и угловых стоек. Стальной каркас защищает дерево от деформаций, придает конструкции значительную прочность и долговечность, позволяет ее достаточно безопасно переносить в собранном виде.

Такой вариант редко выбирается для сборки своими руками, имея слишком высокую цену для применения в сфере частного строительства, и слишком большой вес для использования в качестве переносного.

Переносные бытовки

Планируя серьезно заниматься строительным бизнесом, без такого временного жилья не обойтись. Существует два основных подвида — деревянные и металлические.

Деревянные отличаются от своих непередвижных аналогов отсутствием декоративной отделки, более простой внутренней отделкой, толстым каркасом. Для основных балок каркаса берется брус 150х100 мм и более. Установка таких конструкций не требует особенной подготовки и жесткого крепления к земле.

Металлические, или строительные вагончики, являются сборным аналогом заводских контейнерных бытовок. Хорошо собранная конструкция такого типа способна прослужить более 15 лет, постоянно переезжая с места на место. Каркас в этом случае выполняется из профилированной трубы 60х40, лаги — из трубы 40х40.

Стены снабжаются гидро- и теплоизоляцией и обшиваются профнастилом снаружи и ДСП изнутри. По необходимости, в вагончик может быть проведено электричество, водоснабжение, установлен обогрев. В недостатки такой модели можно записать наивысшую для всех каркасных вариантов цену материала, большой вес, необходимость следить за состоянием обшивки и подкрашивать её, большой объем сварочных работ.

Сооружаем бытовку из металлопрофиля

Дачный домик из бытовкиБытовка

Строительство каркаса из металлопрофиля потребует больших усилий по сравнению с возведением деревянного аналога. Зато прослужит железная бытовка гораздо дольше.

Набор необходимых инструментов включает:

• молоток;
• аппарат для сварки;
• дрель;
• отвертки;
• уголок;
• болгарку;
• кисточки;
• строительный степлер;
• рулетку;
• ножовку.

Также покупаем следующие материалы:

• профилированную трубу размерами 2х2 см, 4х2 см, 4х4 см и 4х6 см;
• монтажную рейку 2х4 см;
• листовую оцинкованную сталь;
• профнастил;
• грунтовку для металла;
• саморезы для крепления профнастила;
• саморезы для металла;
• скобы для строительного степлера;
• заклепки;
• OSB-плиты;
• монтажную пену.

Делаем основание

Основание каркаса будем собирать из трубы размерами 4х6 см. Нарезаем трубы в соответствии с габаритами возводящегося строения.

Свариваем трубы по внешним размерам и получаем прямоугольную окантовку. Всего нам нужно сделать 2 таких одинаковых прямоугольника. Из одного мы сделаем пол, из другого верхнюю часть бытовки.

Чтобы пол был надежным, создаем внутри прямоугольника сетку из таких же профилированных труб. Мы делаем бытовку шириной 250 см. При таких габаритах достаточно приварить внутри окантовки 2-3 продольные трубы на всю длину. Поперечные трубы привариваем через каждые 50 см.

Пол для бытовки

Далее берем оцинкованный лист и фиксируем его с помощью саморезов к основанию нашей бытовки. Переворачиваем основание и укладываем его оцинкованным листом вниз на опоры из шлакоблока или просто выровненную площадку. К шлакоблоку конструкцию можно и не крепить — бытовка будет в достаточной мере удерживаться собственным весом.

Монтируем стойки

Установка стоекУстановка стоекУстановка поперечинСнизу пол зашит стальным листом. Смонтированы стойки

Вертикальные опоры делаем из трубы 4х4 см. Нарезаем ее на куски в соответствии с запланированной высотой бытовки. Обычно она равняется 250 см.

Первые опоры выставляем по углам сооруженного на предыдущем этапе основания. Проверяем, чтобы угол на стыке стоек с основанием был строго прямым.

Выровненную стойку фиксируем сваркой. Аналогично выставляем стойки по оставшимся углам.

Дополнительно нам нужно будет установить промежуточные стойки. Чтобы сделать это без нарушения геометрии конструкции, мы берем второе прямоугольное основание из труб, изготовленное на предыдущем этапе и укладываем его на верхушки угловых стоек.

Обвариваем полученный «куб» промежуточными стойками и распорками. Сначала берем куски профтрубы 4х4 см по высоте конструкции и вертикально привариваем их между нижним и верхним основанием. Рекомендованный шаг установки – 100 см. На этом же этапе предусматриваем проем для двери.

Привариваем горизонтальную поперечину по кругу опорной конструкции. Трубу нужно приварить к вертикальным стойкам на высоте, равной половине высоты бытовки.

Распорки делаем из профилированной трубы 2х4 см. Нарезаем ее на 30-сантиметровые куски. Каждый край заготовки срезаем под 45-градусный угол. Обвариваем получившимися распорками все углы конструкции. Дополнительно можем обварить ними пол.

Делаем кровлю

Каркас для кровли

Мы сделали нижнюю часть каркаса и стены. Далее занимаемся изготовлением «скелета» крыши.

Фермы изготавливаем в виде равнобедренных треугольников. Используем трубу 2х4 см. Рекомендованный шаг установки ферм – 1 м. Привариваем их по длине каркаса. Кровлю перекрываем профлистом. При желании можете использовать другой материал на свой выбор.

Все металлические элементы каркаса покрываем специальной грунтовкой, а после ее высыхания наносим краску желаемого цвета.

Сколько стоит построить каркасную бытовку

Чтобы рассчитать стоимость постройки, необходимо учитывать не только стоимость материалов, но и цену их доставки, поэтому желательно искать поставщиков не очень далеко от места постройки.

Для постройки качественной бытовки 6х3 по минимуму приблизительно понадобится:

• геотекстиль — 30 кв.м;
• песок — 3-6 кубов;
• материал на столбы;
• анкера — 9 шт.;
• керамзит — 2-3 куба;
• утеплитель — 8 кубов или 81 кв.м пластин;
• брус 150х100 мм — 18 м (0,27 куба);
• брус 100х100 мм — 47 м (0,47 куба);
• брус 50х100 мм — 95 м (0,47 куба);
• доска 40х100 мм — 40 м (0,16 куба);
• шпунтовая доска 30х150 мм — 0,54 куба;
• обрезная доска 40х150 мм — 0,72 куба;
• вагонка 22 мм — 1 куб;
• ОСП — 63 кв.м;
• крепеж — металлические уголки, гвозди или саморезы 80 мм, гвозди 150 мм, саморезы 70 мм и так далее. Количество рассчитывается исходя из техники крепления;гидроизоляционная мембрана и полиэтилен по 81 кв.м;
• обрешеточный брус 50х50 мм — 50 м (0,125 куба);
• профнастил — 21 кв.м;
• кровельные саморезы — 180 штук;
• наружная дверь;
• окна;
• внутренние двери по чертежу;
• дополнительные материалы для декоративной отделки, перегородок и инженерных систем.

Окончательный подсчет материала необходимо производить самостоятельно с учетом чертежа.

С одной стороны, самостоятельное возведение бытовки — довольно длительное и затратное занятие, и многие откажутся от этого в пользу заводских решений. С другой, это хороший способ сэкономить деньги, построив бытовку из дешевых материалов, или наоборот, построить за те же деньги намного более качественную.

В условиях, когда доставка покупной бытовки вообще невозможна, постройка своими руками — единственный вариант. Если вложить в работу все свое терпение и умение, можно превратить временную бытовку в надежное и комфортное жилище.

Кровля

Типовой проект бытовки для дачи подразумевает, как правило, монтаж односкатной или двухскатной кровли.

Для устройства кровли (по убыванию стоимости) можно применить следующие материалы для устройства наружного покрытия:

• металлочерепица;
• металлопрофиль;
• шифер (прибивается специальными гвоздями);
• ондулин (нулин).

Металлочерепица как материал для кровли бытовки Источник penzainform.ru Металлочерепица и металлопрофиль крепятся специальными кровельными саморезами, для ондулина требуются определённые гвозди. Порядок монтажных работ при устройстве тёплой кровли:

• стропильная система;
• внутренняя обрешётка (с внутренней стороны стропил в вариантах для жилья);
• пароизоляция;
• утеплитель;
• гидроизоляционная (паропроницаемая) плёнка;
• черновая обрешётка;
• основная обрешётка;
• наружное покрытие.

Стропила при монтаже кровли крепятся с помощью уголков и шурупов.

Необходимые строительные материалы

После выбора типа конструкции и планировки, нужно своими руками построить чертежи бытовки, подготовить список стройматериалов. Разберем, что потребуется для каркасного сооружения из дерева. Это недорогой и практичный вариант.

• Под основу из обвязочных балок или стоек берут брус 100х50 мм. Если планируется утепление, требуется пространство для теплоизолятора. Тогда понадобятся стойки с большим сечением. Бруски 50х50 мм выбирают для укосин и перемычек.
• Лаги на пол, как и стропила под перекрытие делают из обрезных досок с сечением 50х100 мм. Кровельную обрешетку собирают из доски 25х100 мм.
• Под обшивку внутри и снаружи можно взять деревянную вагонку, желательно класса А. Возможны другие решения. Например, древесные плиты внутри и сайдинг или профлист снаружи.
• На пол подойдет шпунтованная доска толщиной не меньше 30 мм.
• В качестве утеплителя обычно используется минеральная вата. Для эксплуатации помещения в зимних условиях понадобится заложить слой толщиной не меньше 10 см. Для осенне-весеннего использования достаточно слоя в 5 см. Можно утеплять и другими изоляторами, например, пенопластом.
• Для кровли выбирают ондулин, профлист или еврошифер.
• Небольшие бетонные блоки или полнотелый кирпич понадобятся для фундамента.

Кроме этого, понадобится гидро- и ветрозащита, лучше брать пленочную мембрану, дверные и оконные блоки, уголки из металла, крепежи. Весь пиломатериал перед работой обрабатывается антисептиком и антипиреном для защиты от воды и пламени.

Instagram bashstroydom

Дачный участокКак своими руками построить забор на даче из дерева, сетки-рабицы, профлиста и других материалов

Строительство каркаса из металла и дерева

Утепление готового металлического каркаса

Современные бытовки возводят по новым технологиям, при этом стандарты недавнего прошлого постепенно уходят. Постройки предусматривают все удобства с кондиционированием воздуха, вентиляционной системой с рекуперацией и доочисткой воздуха. Внутри есть санузел с горячим душем, обустроена область для приготовления пищи.

Каркасное строительство подходит для исполнения таких объемных решений:

• внутри большого сооружения пространство делится с помощью каркасных элементов, которые впоследствии зашиваются и играют роль стен;
• для устройства перегородок между функциональными участками бытовки не требуется создание фундамента;
• внутренние стены возводят быстро, т. к. не нужно класть стены из мелкоразмерных кирпичей, блоков;
• утепление и звукоизоляцию выполняют в процессе строительства, а не по поверхности готовых перегородок.

Металлокаркас бытовки и остов из дерева строят по разным технологиям. Имеет значение метод сборки. Например, древесные пиломатериалы собирают на болтах, штифтах, стыкуют с помощью специальных выборок в теле бруса. Стыки стальных строений часто сваривают, поэтому их относят к неразборному типу. Если металлокаркас также собирать на болтах, впоследствии такое строение можно без труда разобрать.

Сборный металлокаркас для бытовки

Сборный заводской металлокаркас

Такие модели производят на заводе, поэтому для сборки есть соответствующая инструкция и чертеж стыковки отдельных узлов и соединений.

Есть моменты, которые в руководстве не отмечены, поэтому на них стоит обратить внимание:

• подготовка площадки, разравнивание и снятие плодородного слоя;
• устройство фундамента под опорные стойки постройки;
• после монтажа каркаса навеска сэндвич-панелей для стен;
• обустройство оконных и дверных проемов, установка рам;
• монтаж крыши, кровельной системы.

В качестве фундамента ставят сборные железобетонные блоки, которые монтируют под каждую стойку или располагают в виде ленточного основания. Отдельные элементы связывают балками, чтобы при пучении грунта они не расходились в стороны.

Сварной металлокаркас для бытовки

Деревянный каркас в металлическом

Для такого строения требуется обязательный чертеж, т. к. все детали нужно отрезать своими руками. От точности раскроя зависит качество здания

Уделяют внимание основанию каркаса, для которого используют профтрубу сечением 40 х 60 мм

Пошаговое руководство:

• трубу разрезают, затем сваривают нижнюю окантовку сооружения в виде прямоугольника;
• обвязки нужно две, чтобы поставить в основании каркаса и наверху;
• такие же трубы приваривают внутри прямоугольника для жесткости пола;
• ставят стойки в виде опор по углам бытовки (сечение 40 х 40) и на линии стен с определенным шагом (обычно — 1 метр);
• приваривают верхний балочный пояс;
• для односкатной крыши ставят стропильные прогоны, опирают одним концом на стойки большего размера, чем с другой стороны;
• двускатную сваривают из ферм, конструкции собирают поштучно на высоте или поднимают готовые с земли, если есть кран.

Во время монтажа пользуются строительным уровнем и отвесом, чтобы координировать точность установки металлического каркаса для бытовки. Стеновые плиты ОСБ, ДСП, сэндвичи имеют прямые углы, поэтому расхождения при монтаже приведут к несовпадениям размеров. Стойки приваривают по периметру сечения к элементам низа до тех пор, пока они не смогут стоять вертикально без подпорок.

Между стойками приваривают ребра жесткости, монтируют диагональные и угловые подкосы. Эти элементы также послужат опорой при навеске стеновых панелей.
