Обзор видов и характеристик воздушных клапанов для канализации: устройство и принцип действия, как выбрать размеры 110 или 50 мм, пошаговое руководство по монтажу и использованию

Плюсы и минусы устройства

Установленный вакуумный клапан блокирует зловонные газы и запахи. Главное, чтобы при монтаже был невентилируемый стояк. Его аналогом может выступить фановая труба, проведённая через кровлю, однако, этот способ займёт больше времени и средств.

Недостатки напрямую связаны с его строением и устройством. Из-за простоя канализационной системы гидрозатвор может пересохнуть, вследствие чего он перестаёт блокировать зловонные запахи из труб. Резиновые мембраны со временем теряют плотность и становятся менее герметичными, нарушается работа механизма и снижается его эффективность. Для предотвращения поломок его необходимо регулярно обслуживать и менять изношенные детали, будь то прокладка или мембрана.

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Вкратце о работе канализационной системы

Прежде чем рассматривать устройство самого клапана — необходимо понимать, как правильно должна работать сама канализационная система. Принцип ее работы опишем вкратце.

Все трубы сточных вод (от раковины, ванной, душевой кабины, унитаза, стиральной и посудомоечной машины) подводятся к канализационному стояку (жидкость в который попадает самотеком). Это вертикально расположенная труба, которая проходит через весь дом. В нижней части стояк входит в центральный канализационный коллектор, по которому стоки поступают в очистные сооружения или выгребную яму.

Верхняя часть трубы — выходит через крышу, заканчиваясь выше уровня кровли (либо выходит в чердачное помещение). Она не закрывается заглушками сверху, а остается открытой. Задача этого отверстия — уравнивать атмосферное давление с давлением внутри трубы. Такая конструкция называется фановой трубой (про нее можно почитать отдельно). Она актуальна для любых построек высотой 2 этажа и больше.

В некоторых случаях установка фановой трубы невозможна, или не нужна. К примеру, если вблизи от выходного отверстия (на расстоянии менее 4 метров) располагаются окна или балконы — в этих помещениях будет слышен запах канализации.

Зачем нужен воздушный клапан для канализационного стояка?

Теперь разберемся, для чего нужен аэратор в системе канализации.

Работа описанной выше системы может нарушаться по таким причинам:

• если поврежден сам стояк;
• если труба сверху забилась посторонними предметами (туда могут попадать листья, строительный мусор, насекомые или даже птицы);
• если выход фанового стояка сверху обмерз, и воздух через него проходит плохо, или не проходит вообще;
• если фановая труба отсутствует.

Вентилируемый и невентилируемый (с клапаном) стояк

При сливе воды внутри канализационного коллектора создается разряжение: жидкость засасывает воздух. Причем количество его может быть достаточно большим: к примеру, вода из стиральной машины (поступает под давлением насоса) требует 25 л/с воздуха на 1 л/с жидкости.

Если воздуха не хватает, идущий по трубе поток засасывает воду из самого «слабого» гидрозатвора (практически всегда это раковина).

Как результат — в помещении слышен шум, а вдобавок — внутрь беспрепятственно проникает запах (поскольку вода из гидрозатвора ушла в трубу). Это не только неприятно, но еще и вредно: канализационный газ токсичен, а в больших концентрациях — взрывоопасен (из-за содержащегося в нем метана). Конечно, взрыв из-за попадающего в помещение метана маловероятен — слишком уж большое количество газов должно присутствовать в воздухе.

Если долгое время игнорировать неприятный запах, помимо опасности для здоровья (из-за наличия сероводорода в составе газа) может пострадать и само помещение. В составе испарений присутствуют и бактерии, способствующие появлению плесени в ванной. Если в санузле еще и повышенная влажность — это очень быстро приведет к ее развитию.

Решением описанных выше проблем является установка воздушного клапана на канализационную трубу. Такое решение было придумано в скандинавских странах: из-за снегопадов и холодов канализационные стояки, выходящие на крышу — обмерзали.

Источники

• https://TrubaNet.ru/kanalizacionnye-truby/vozdushnyjj-klapan-dlya-kanalizacii.html
• https://septikexpert.com/vidy-kanalizacii/komplektuyushhie/fanovyj-klapan/
• http://remoo.ru/kanalizaciya/obratnyj-klapan-na-kanalizaciyu-110
• https://iseptick.ru/kanalizaciya/podklyuchenie-kanalizacii/obratnyj-klapan-dlya-kanalizacii-110-mm-primenenie-i-ustanovka.html
• https://pro-kanalizaciju.ru/vnutrennyaya/obratnyj-klapan-dlya-kanalizatsii.html
• https://sovet-ingenera.com/kanaliz/truby/vakuumnyj-klapan-dlya-kanalizacii.html
• https://ventihome.ru/ventilyacionnye/klapana/vozdushnij-dlya-stoyaka-kanalizacii.html
• https://stroychik.ru/kanalizaciya/vozdushnyj-klapan

Обратный клапан канализационный: как он работает, устройство своими руками

В канализационной системе нередко происходят засорения. Как правило, такие явления возникают из-за попадания в трубу разнообразных отходов или из-за неправильно собранной канализации. Эта проблема в итоге становится причиной затопления квартир, расположенных на нижних этажах многоквартирных домов. Точно такой же процесс может происходить и у владельцев частных участков. Естественно, нет таких домовладельцев, которых не волновала бы проблема оказаться затопленным канализационными стоками, ведь после этого придется ремонтировать здание, и стоимость этой операции очень высока. Решить проблему может обратный клапан канализационный.

Алгоритм установки

Монтаж вакуумной запорной арматуры производится по следующему алгоритму:

• следует выбрать место для подключения клапана;
• необходимо проверить герметичность устройства;
• произвести установку.

Рекомендации по выбору места

При выборе места установки необходимо принять во внимание следующие советы:

• клапаны следует подключать на большей высоте, чем подключен шланг от сантехнического устройства. В этом случае можно гарантировать стабильную и надежную работу вакуумного запора;
• помещения, где производится установка, должны иметь хорошую вентиляцию. То есть, если это чердак частного дома, он должен быть проветриваемым. Когда местом включения являются ванная комната или туалет, их необходимо оснастить вытяжкой;
• вакуумная запорная арматура не переносит охлаждения, поэтому в помещении, где она установлена, температура не должна опускаться ниже точки замерзания воды (0°С). При несоблюдении этого правила устройство с большой вероятностью потеряет работоспособность или может полностью выйти из строя;
• клапан должен быть установлен вертикально. В том случае, если в выбранном месте труба проложена горизонтально, в нее необходимо врезать колено. Ниже продемонстрировано фото, где применяется подобное решение.

Врезанное в трубу колено, позволяющее установить вакуумный запор вертикально

Считаем необходимым обратить внимание на следующий момент: клапан необходимо устанавливать в таком месте, чтобы к нему всегда был обеспечен доступ на случай, если потребуется произвести ремонт или ручной (принудительный) запуск устройства. Это также необходимо для профилактического обслуживания (своевременная очистка устройства)

Как проверяется герметичность

Существует несколько способов как проверить противовакуумный затвор без использования специального оборудования, то есть в домашних условиях:

• необходимо наполнить клапан воздухом (для этого можно использовать велосипедный насос), предварительно обработав поверхность затвора мылом. Появившиеся пузырьки покажут место, где нарушена герметичность;
• наполненное воздухом устройство помещается под воду, появление пузырьков воздуха засвидетельствуют нарушение герметичности;
• налить в затвор воду, если он герметичен, то она не будет вытекать из клапана.

Как правило, клапаны проверяются непосредственно производителем, о чем свидетельствует запись в паспорте устройства. Если приобретается модель неизвестного китайского производителя, то лучше провести проверку герметичности одним из описанных выше способов.

Установка

После выбора места и проверки на герметичность приступают к установке. Она зависит от конструктивных особенностей затвора, он может быть:

• фланцевый, в этом случае производится соединение при помощи болтов;
• резьбовой, на трубе потребуется нарезать резьбу;
• раструбный, соединение производится при помощи специального резинового манжета. Этот вариант подключения несмотря на то, что наиболее простой, обеспечивает необходимую надежность.

Для герметичности в месте подключения рекомендуется использовать герметик на силиконовой основе.

Порядок установки следующий:

• необходимо полностью отключить дом или квартиру от водоснабжения;
• подготовить трубу для установки, нарезать резьбу если, необходимо или установить специальное колено (переходник);
• произвести установку соответствующим способом;
• проверить стык на герметичность.

Напоминаем, что в процессе эксплуатации вакуумный клапан для канализации необходимо периодически чистить, этим вы существенно продлите срок его службы.

Что такое канализационный аэратор и для чего он нужен

Любая канализационная система состоит из главного стояка, сливных труб, гидравлического затвора или небольшого колена со специальным ответвлением сбоку в виде сифона.

При попадании в слив жидкости в большом количестве, она может полностью перекрыть основной стояк, и начнется втягивание воздуха, образуется разреженное воздушное пространство. Если проходной канал трубы открытого типа, воздух заходит в него через специальное отверстие, поэтому канализация работает исправно.

Но когда сантехнический стояк расположен внутри жилища, то из-за отсутствия фановой трубы в комнаты может проникать запах из сточных систем и каналов. Что такое аэратор, можно и не знать, пока проблема не начнет мешать комфортному проживанию хозяев дома.

Благодаря ему в трубах внутренней канализации быстро выравнивается давление, а неприятные запахи выводятся на улицу, не проникая в жилище. Вот для чего нужен аэратор в канализации.

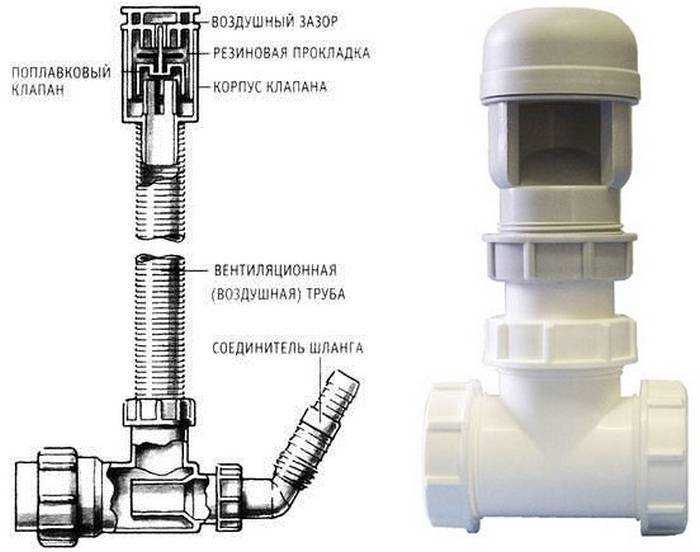

Принцип работы

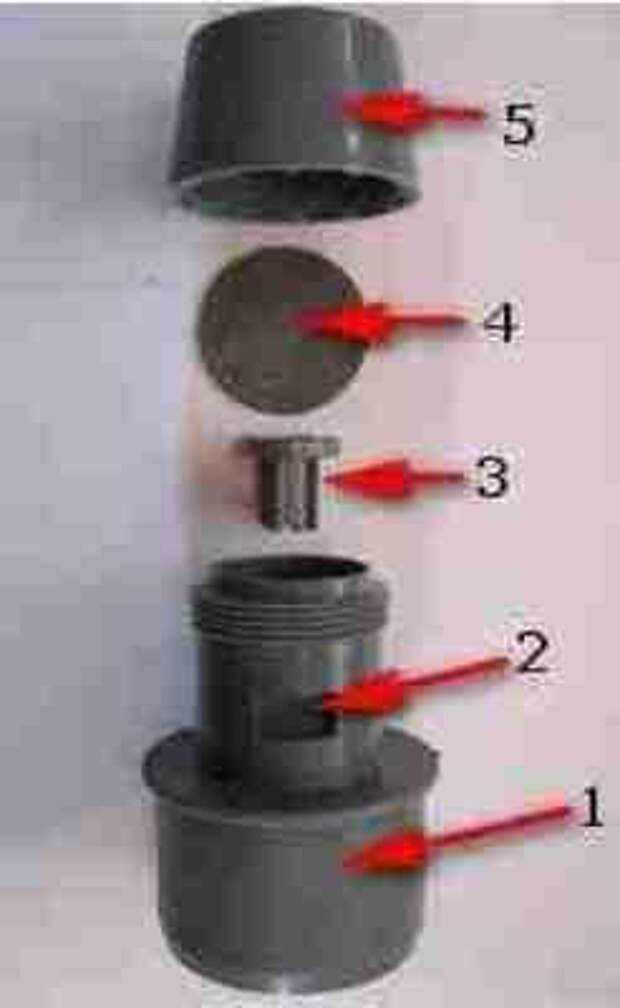

Принцип работы канализационного аэратора похож на порядок действия любого обратного клапана. Роль запорного механизма аэратора для канализации выполняет герметичная крышка или мембрана из резины. Под воздействием собственного веса эти элементы перекрывают проникновение воздуха внутрь трубы.

Канал устройства, которое крепится на фановую трубу изогнут так, что с внутренней ее частью взаимодействуют верхние детали аэратора. Если в сливе появляется разрежение, то мембрана приподнимается, и внутрь запускается воздух.

Для современных канализационных систем разработаны универсальные клапаны, принцип действия которых основывается на быстром двустороннем действии. У подобных устройств мембрана работает как на впуск, так и на быстрый выпуск воздуха. Вакуумные клапаны не применяются в квартирах, потому что могут пропускать в комнаты биологический газ. Если сделать что-либо неправильно, можно навредить своему здоровью.

Особенности эксплуатации

Установленное устройство требует постоянного контроля. В ходе эксплуатации нужно отслеживать работу штока. Он или мембрана склонны к залипанию в любом из положений.

Если аэратор заклинит в положении «закрыто», это грозит срывом гидрозатвора. Если же устройство залипнет в положении «открыто», канализационные газы будут поступать в помещение. В любом из случаев нужно обработать края штока или мембраны, чтобы устранить причину фиксации и позволить аэратору закрывать/открывать шток свободно.

Правильно установленный в квартире или на кровле аэратор полноценно заменяет фановую трубу.

Установка канализационного аэратора

Врезка аэратора, в сток канализации несложная процедура. Ее можно выполнить своими силами, но необходимо точно придерживаться инструкции. Неправильно установленный аэратор будет абсолютно бесполезен. Перед началом монтажа обязательно нужно перекрыть воду на основном стояке.

Схема установки выглядит так:

1. В трубе делается небольшой вырез в том месте, где будет монтироваться аэратор. Если трубопровод вертикальный, то устройство устанавливается в самой высокой точке. Если горизонтальный, то стрелка, нарисованная на конструкции, должна совпадать с основным направлением стока системы.
2. Труба подрезается до нужного размера, а со среза обязательно удаляются зазубрины.
3. Чтобы все соединения были герметичными, следует использовать прокладку из резины, которая надевается на раструб. Если установка выполняется по резьбе, то вместо прокладки применяется специальная ФУМ-лента.
4. После выполнения всех этих манипуляций нужно правильно разместить и надежно закрепить аэраторы для канализации.

У каждого устройства есть особенности монтажа. Поэтому необходимо внимательно ознакомиться с прилагающейся инструкцией, понять, что такое аэратор, как используется. После установки вакуумного клапана на канализацию следует ежегодно производить его профилактическую очистку. Мембранные конструкции рекомендуется чистить чаще.

Выбор аэратора

Прежде чем купить аэратор для канализационной системы, необходимо знать, как правильно его выбирать. Специалисты рекомендуют перед приобретением ознакомиться с устройством внутренней канализации в частном доме, узнать ее слабые стороны и определиться с подходящим видом устройства.

Перед приобретением аэратора нужно учесть такие нюансы:

• вид трубопровода канализации в частном доме;
• номинальный уровень давления в стояке;
• габариты механизма клапана фановой трубы;
• способ монтажа;
• материал аэрационного клапана и уровень его прочности;
• вид аэратора (мембранный, антивакуумный и др.);
• возможность плавной регулировки прибора при возникновении поломки;
• механизм работы клапана;
• наличие в конструкции специализированного узла, предотвращающего проникновение микроорганизмов и бактерий из канализации в помещения.

Важнейшим критерием выбора является диаметр трубы. Одновременно нужно ориентироваться и на определенные задачи, которые должна выполнять установка воздушного клапана канализации. Фановый клапан для канализации очень важен для исправной работы водоотводной системы в доме.

Виды аэраторов

Специалисты объединяют аэраторы в группы по различным признакам.

По месту монтажа:

• на основной стояк;
• на слив сантехнических устройств (раковин, умывальников).

По принципу работы:

• автоматические. Это наиболее распространенные механизмы гравитационного вида. Они применяются в квартирах и загородных домах, потому что не обладают большой пропускной способностью;
• антивакуумные. Работают не только на впуск, но и на выпуск воздуха. Они могут обеспечить надежное функционирование сразу нескольких систем;
• комбинированные. Механизм сочетает в себе свойства обоих предыдущих видов.

По типу исполнения:

• мембранные. В роли вакуумного клапана аэратора выступает резиновая прокладка, которая под высоким давлением выгибается и пропускает необходимое количество воздуха;
• цилиндрические. Это самые качественные устройства, изготовленные из прочного металла и оборудованные резьбовой крышкой, которая служит обратным клапаном. Такие конструкции предназначены для канализации в частном доме или небольшой квартире;
• рычажные. Подобные приборы сделаны из качественного металла. Обратный клапан находится на специальном рычаге, который приподнимается под высоким давлением воздуха из системы канализации, а опускается под воздействием собственной массы.

Самыми распространенными устройствами считаются модели, которые рассчитаны на установку на трубопроводе диаметром 110 мм. Зачастую их монтируют около основного стояка, чтобы они моментально реагировали на любое изменение давления и сохраняли гидрозатворы сантехнических механизмов.

Диаметр клапана

Диаметр клапана аэратора бывает двух видов: 50 и 110 миллиметров. Эти цифры соответствуют диаметру трубопровода, куда предполагается устанавливать устройство.

Первый тип применяется на локально работающих ветках системы. Во многих случаях такие аэраторы монтируются в загородных домах или небольших квартирах при наклонном или горизонтальном расположении трубы.

Такой способ препятствует засорению трубопровода и защищает от негативного влияния слишком низких температур зимой.

Также этот прибор используется для вспомогательных стояков, так как благодаря клапану на кровлю можно вывести лишь один стояк.

Аэратор канализационный 50

Подобное устройство может справиться лишь с небольшим количеством стоков, поэтому монтируется непосредственно на слив от раковин или унитазов. Существуют определенные правила, чтобы установить вакуумный клапан для вентиляции канализации.

Подсоединить механизм можно только к трубопроводу с наименьшим диаметром. Аэратор на 50 мм подключается после самого последнего сливного отверстия и устанавливается в наивысшей точке стояка.

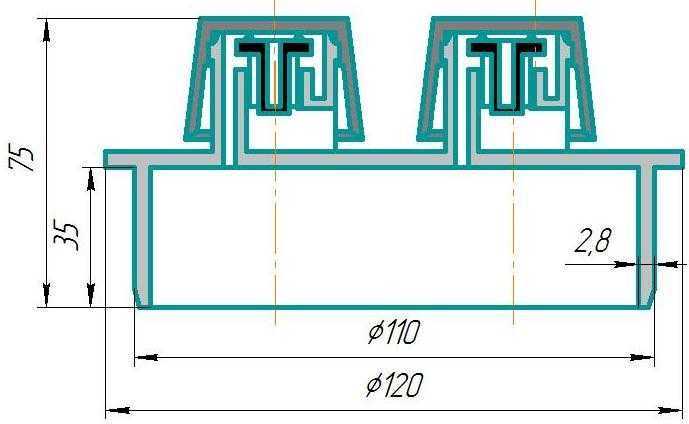

Аэратор канализационный 110

Такие аэрационные установки могут легко справиться с огромным количеством жидкости и присоединяются к основному стояку диаметром 110 мм, или клапан ставится на конец аэрационной трубы. Они выпускаются, как с внутренним, так и с удобным внешним монтажным креплением.

Главным их достоинством является то, что нет необходимости выводить трубопровод через крышу и плиты перекрытия. Также они имеют автоматическую регулировку давления, отличаются простым способом монтажа для труб канализации сечением 110 мм и довольно низкой ценой.

У вас установлен аэратор
Да 30%

Нет 70%
Проголосовало: 40

Мне нравится1Не нравится

Где и как устанавливается вакуумный клапан

Начать, конечно, следует с мест установки. Но они уже и так должны быть в общих понятны – по задачам клапана.

Тем не менее – перечислим:

Классическое место установки – это «венчание» стояка, который по каким-либо причинам не удается сделать вентилируемым, то есть вывести через крышу. Установка проводится в самой высокой точке.

Обязательная установка – в верхней точке стояка, который не будет выводиться на улицу. Не заглушка, а именно вакуумный клапан!

На горизонтальном отводном участке, если к нему подключено несколько сантехнических приборов, то есть прослеживается вероятность срыва водяного затвора при массовом сбросе воды.

При этом клапан желательно размещать в самой дальней точке горизонтального участка, так, чтобы он расположился выше самого высокого сифона на этой ветке.

В точке схождения сливных труб от нескольких сантехнических приборов, если их разовый суммарный сброс в какой-то момент может превысить пропускную возможность общей трубы. Такой пример был показан выше не одной из иллюстраций.

Стояка в этом доме вообще нет, значит – нужно установить вакуумный клапан в самой высокой точке самой большой трубы. И, возможно, не обойтись без клапанов и на длинных горизонтальных участках.

• В одноэтажном доме может и вообще не быть стояка. То есть горизонтальные отводные участки 50 мм сходятся к унитазу, подклеенному к трубе 110 мм, а оттуда сразу идет опуск и выпуск трубы наружу, в сторону септика или коллектора. Значит, не помешает вакуумный клапан и на участке врезки малых труб в большую – на случай массового сброса воды.
• Иногда сами обстоятельства начинают «диктовать» владельцу дома, где целесообразно установить вакуумный клапан. Например, канализационные трубы, наверняка, подзаросли, внутренний их диаметр уменьшился, и, казалось бы, штатный сброс воды все равно приводит к срыву сифона. Если пока нет возможности поменять полностью весь трубный участок – спасет установка аэратора.

По всей видимости, хозяев «достало» частое срывание сифона из-за плохой проходимости старой чугунной трубы. И они решили вопрос установкой аэратора.

Где бы ни устанавливался вакуумный клапан, в обязательном порядке предусматривается свободное поступление воздуха к месту его монтажа. Имеется в виду, что это не должен быть закупоренный шкафчик или плотно закрытое непроветриваемое помещение. Объем воздуха, увлекаемого водой, очень немалый – превосходит примерно в 25 раз.

Кроме того, необходимо продумать свободный доступ к клапану для его проверки, прочистки или иного обслуживания.

Положение вакуумного клапана, как уже говорилось – исключительно вертикальное, без вариантов.

Клапан желательно предохранить от забрызгивания. Это достигается его размещением на высоте примерно 250÷350 от горизонтальной трубы.

Варианты врезки клапанов на различных участках труб

Ну а сам монтаж клапана, наверное, не имеет смысла особо и расписывать. Каждый, кто хот раз серьезно самостоятельно занимался сборкой канализационных разводок – справится с задачей без труда. Главное – разобраться с типом соединения, не забыть уложить манжеты в раструбы. Чуть больше возни всегда вызывает переход на чугунные старые трубы – но и здесь все решаемо.

То есть сам по себе монтаж никаких серьёзных особенностей, отличий от сборки других канализационных узлов, не скрывает.

Правила монтажа жидкостной запорной арматуры

Сама инструкция по установке подобной арматуры зачастую не вызывает затруднений даже у дилетантов.

Она складывается из 5 основных действий:

Персональный клапан для унитаза.

1. Прибор врезается в точку соединения 2 секторов трубы или в месте подсоединения канализационного трубопровода к сантехнике, например, к унитазу;
2. Если арматура монтируется горизонтально, то выставлять ее нужно четко по уровню, без перекосов;
3. Те же приборы, которые врезаются в вертикальные и наклонные системы можно устанавливать под произвольным углом;

Принцип работы вертикальной мембранной конструкции.

1. При сборке канализационного трубопровода соединительные раструбы должны быть направлены навстречу движению жидкости. Вам нужно вытащить сектор трубы и на его место в раструб вставить горловину клапана, после чего отрезать лишнее от снятой вами трубы и вставить ее в клапан с другой стороны;
2. На последнем этапе обратный клапан или трубы по обе стороны непосредственно рядом с запором нужно жестко закрепить хомутами на полу или ближайшей стене. Этим пренебрегать не стоит, так как работа подобной аппаратуры вызывает небольшую вибрацию, а значит, рано или поздно соединение может разгерметизироваться.

Как видите, инструкция по монтажу обратного клапана своими руками не сложная, но здесь есть масса мелочей, которые нужно учитывать.

Горизонтальный клапан с двумя заглушками.

• На каждом обратном клапане, вне зависимости от модели, есть стрелочка, указывающая на направление движения жидкости, так что перед тем как установить прибор, найдите эту стрелочку;
• Не лишним будет перед установкой проверить прибор на герметичность. Для этого возьмите прибор, налейте в него воду, как в стакан, с той стороны, через которую она не должна проходить и оставьте. Как правило, протечки вызваны попавшим мусором или старой прокладкой;
• Запор на трубу нужно устанавливать того же сечения, что и сама труба. Любой переходник в разы увеличивает риск засора, плюс это дополнительные соединения, а чем этих соединений меньше, тем надежней система;
• И наконец, подобная аппаратура ставится для предотвращения аварийных ситуаций, а значит, к ней должен быть обеспечен беспрепятственный, удобный доступ на случай прочистки или ревизии.

Пластиковый обратный клапан на 110 мм.

Сложнее всего устанавливать подобную аппаратуру в многоэтажных домах. Идеальным вариантом считается установка запорной арматуры на входе в трубу центрального стояка.

Но все дело в том, что габариты санузлов в большинстве наших домов, мягко говоря, скромные, а клапан под трубу сечением 110 мм штука объемная. Вот и приходится хозяевам вместо одного капитального общего клапана ставить несколько персональных на каждый слив.

В литературе я встречал предложение установить подобный запор на подъездный стояк, чуть ниже слива первого этажа. Но это может быть оправданным, только если засоры регулярно происходят не в самом стояке, а в центральном канализационном колодце или магистрали, что поверьте, бывает крайне редко.

Обратный клапан с поворотом на 90º.

Дело в том, что установка клапана чуть ниже первого этажа фактически бесполезна. Подумайте сами, вода ведь идет не снизу, труба заполняется за счет слива стоков с верхних этажей. Если засор будет в подвале на стояке, то система заполнится до клапана, он закроется и система продолжит наполняться дальше, а значит, зальет первый этаж.

Врезка затвора на центральный слив.

В частных домах, как правило, места хватает, но здесь нет смысла устанавливать такой клапан в жилом помещении. Подтопление может идти только со стороны септика или общей центральной канализационной магистрали.

Соответственно прибор лучше ставить либо в подвале, либо в отдельном утепленном колодце, оборудованном специально под установку запорного клапана.

Конструкция с возможностью ручной блокировки потока.

При монтаже на выводы дренажной системы, запорами нужно оборудовать все выводные трубы. В данном случае места в колодце достаточно и можно смонтировать практически любую модель, но здесь лучше устанавливать клапана с поплавками.

Поплавки это та же самая лепестковая система, только к поворотному штоку мембраны подсоединяется поплавок. При наполнении резервуара поплавок всплывает и клапан закрывается. Данный процесс наглядно показан на видео в этой статье.

Варианты металлической запорной арматуры.

Аэратор — это

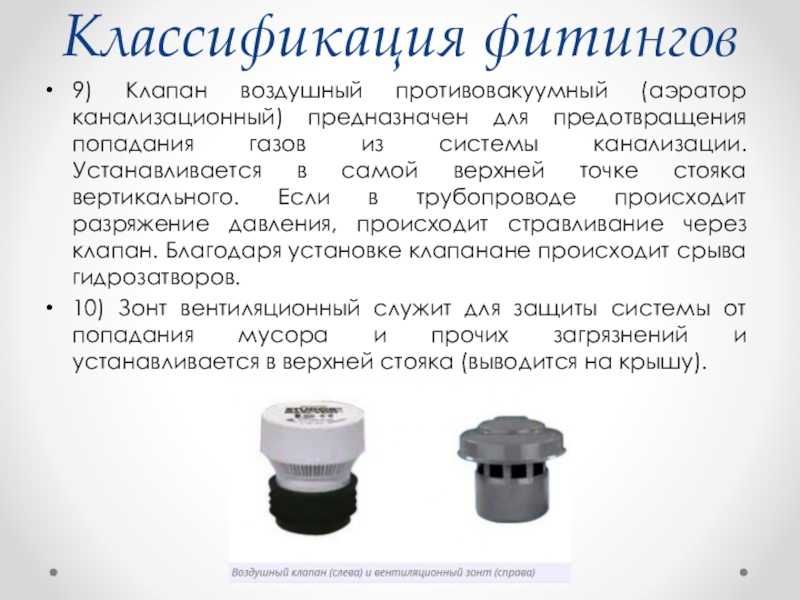

Аэратором называют специально спроектированное и произведенное вакуумное устройство, предназначенное для устранения образующихся газов в коллекторе и нейтрализации характерных запахов путём стабилизации давления в коллекторе. Чаще всего подобное устройство известно под названием вакуумный клапан или воздушный клапан для канализации.

Как правило, ранее собственники домов ограничивались выводом вентиляционного стояка на крышу дома. Однако проблема наличия неприятного амбре в помещении оставалась. Все также газы неизменно витали в пределах санкомнат, испаряясь из отверстий сифонов. В конце концов, решение проблемы было найдено: вакуумные аэраторы для канализации.

Преимуществами такого устройства являются:

• Предотвращение проникновения неприятного запаха в дом;
• Предотвращение возможного проникновения грызунов в дом через систему слива;
• Явная экономия протяженности трубопровода и как следствие экономия расходных материалов на монтаж коллектора;
• Отсутствие необходимости вывода стояка вентиляции на кровлю или чердак согласно СНиП;
• Простота монтажа и обслуживания.

Этапы установки

Схема установки Воздушные канализационные клапаны из полипропилена или поливинилхлорида монтируются просто. Установку приспособления проводят в специально подготовленный раструб. У аэратора на нижнем конце есть для этого уплотнитель из резины. Нужно просто надеть фановый клапан на имеющийся горизонтальный/вертикальный проем.

Если его изначально нет, нужно установить переходник под аэратор. Действуют здесь по схеме следующим образом:

• Перекрывают воду на дом или квартиру.
• На отрезке канализационного/водопроводного трубопровода удаляют кусок и монтируют переходник под фановый клапан.
• Устанавливают аэратор в раструб. Его предварительно очищают от пыли, обрабатывают спиртом, а затем промазывают силиконовым герметиком.

Для установки воздушного канализационного клапана также существует ряд неукоснительных правил:

• Монтаж устройства проводят в помещении или специально оборудованном кровельном блоке под крышей, температура в которых никогда не опустится ниже 0 градусов. Мороз нарушает функциональную способность аэратора.
• Монтаж воздушного клапана на сеть без сливного трапа проводят на высоте 10 см от самого верхнего отвода. Если трап есть, аэратор ставят в 35 см от уровня пола.
• При скрытом устройстве канализационного коллектора в коробе на уровне фанового приспособления делают ревизионный люк.
• Желательно оставить свободный доступ к установленному оборудованию на случай проведения его контрольного осмотра или ремонтных работ.

Видео

Отличное видео, наглядно показывающее как принцип работы такого клапана, так и иллюстрирующее необходимость его применения. Посмотрите обязательно, оно того достойно.

Впрочем, все источники соглашаются, что правильная установка вентиляционного клапана гарантирует надёжную работу канализации и предотвращает попадание испарений из фановой системы. По мнению большинства, именно вентиляционный клапан способен лучше всего решить вопрос надёжной работы канализации в домах до трёх этажей. Даже в многоподъездных домах такой этажности, можно объединить 3−4 стояка с общим вентиляционным выходом и установить на него клапан вместо заглушки.
