Дюбель-гвоздь

Длина и диаметр

При подготовке отверстия в кирпичной кладке или бетоне, которое будет служить для закрепления не слишком тяжелых элементов и изделий, лучше всего приобрести дюбель, имеющий диаметр 6 мм и качественное сверло с победитовым наконечником такого же диаметра

Для того, чтобы крепление было особенно надежным, важно, чтобы дюбель был полностью погружен в отверстие на 40 мм, если речь идет о стене и на 60 мм, если работа производится на потолке

В том случае, если закрепить нужно предметы и детали среднего веса (5-10 кг), то выбирают ударный дюбель с минимальным диаметром 8 мм и соответствующее по диаметру сверло с напайкой. В стену такой дюбель должен быть погружен минимум на 60 мм, а в потолок – на 80 мм. Специалисты считают, что нужно использовать минимум 4 точки крепления, равномерно распределенные по площади фиксируемой детали.

Для закрепления тяжелых неподвижных предметов, масса которых превышает 10 кг, используют ударные дюбели и строительные сверла с напайками, диаметром 10 мм. Отверстие должно быть таким, чтобы крепеж заходил в стену на 60 мм и в потолок на 80 мм. Для надежного монтажа нужно использовать не менее 6 точек фиксации.

Особенно ответственна работа по установке предметов, которые испытывают динамические нагрузки. К этим элементам относятся лестницы, различное оборудование, турники. Независимо от веса детали, ее нужно крепить с использованием сверла и дюбелей диаметром от 8 мм и выше, а отверстий должно быть не менее 4.

Немного отличаются требования к парам сверло-дюбель, при использовании в старых домах, имеющих не слишком прочные ограждающие конструкции. В этом случае диаметр отверстия и дюбеля несколько увеличивают и для фиксации элементов малого и среднего веса используют крепеж диаметром 10 мм, а для тяжелых предметов – 12 мм. Отлично показали себя при работе с непрочными основаниями нейлоновые ударные дюбели, погруженные в стену на глубину 60-80 мм. Сверло для такой работы подбирают диаметром на 2 мм меньше, чем дюбель, так как в стенах старых зданий отверстие при сверлении часто «разбивается» и увеличивается в размерах.

Для чего нужны дюбеля?

На рынке можно найти десятки разновидностей крепежей, которые отличаются между собой размерами, материалами, сферой применения. Наиболее популярными считаются такие дюбеля: универсальные дюбели, распорные дюбели, спиральные дюбели, рамные дюбели, изоляционные дюбели, сверхпрочные дюбели, гвоздевые дюбели и другие. Каждый из них предназначен для определенных целей, имеет свои преимущества и недостатки. Давайте разберем ключевые отличия и придем к выводу, в каких ситуациях применяются определенные виды крепежей.

Традиционно все дюбели делят на три категории: стандартные, для полых стен и специальные. В каждой из них есть подгруппы метизов.

К стандартным дюбелям относят:

1. Расширительный анкер. Это наиболее популярный вид стандартного распорного дюбеля. Несмотря на то, что его относят к категории стандартных, используется расширительный анкер крайне редко. Его конструкция слишком легкая, поэтому крепежу сложно удерживаться в стене. Что касается нагрузок, он не способен выдерживать габаритные и тяжелые предметы. Название расширительного анкера связано с технологией, используемой для ввинчивания дюбелей: рельефная часть дюбелей вытягивается в форме зонта, обеспечивая надежную фиксацию. Благодаря этому принципу распорные анкеры подходят для прочного крепления в бетоне и массивном камне.
2. Дюбель-гвозди общего назначения. Это универсальные дюбель-гвозди, которые пришли на замену менее удобным в использовании расширительным крепежам. Универсальные дюбели — это одни из наиболее популярных видов на рынке. Благодаря разнообразию форм они подходят для всех тех установок без больших нагрузок. Ими легко зафиксировать бытовые предметы, например, крючки, легкие полки, декоративные изделия. Они встречаются практически во всех видах оснований, включая бетон, кирпич – полнотелый или пустотелый, дерево, ДСП, легкие отделки. Не используют универсальные дюбель-гвозди для пенобетона и изоляционных материалов. Это лучший вариант для решения мелких бытовых задач.

Дюбели для полых оснований:

1. Дюбели для металлической полости. Это альтернатива универсальным дюбелям. Их главная ценность в том, что они могут выдерживать большие нагрузки. Если вам нужно установить телевизор, шкаф и любые другие предметы, воспользуйтесь дюбелем для металлической полости. Эти дюбели подходят для всех гипсокартонных поверхностей или ДСП на стенах и потолках.
2. Шарнирный пружинный дюбель-гвоздь. В его конструкции предусмотрен крючок для фиксации тяжелых предметов или для сборки сложных конструкций. Несмотря на специфическое применение крепежа, он достаточно востребован.

Специальные дюбели:

1. Изоляционные дюбели. Чаще всего применяются для крепления на фасадах.
2. Дюбели из пенобетона. Специального назначения для работы с пенобетоном. Другие крепежи для этого материала вы не сможете подобрать, гарантируя надежное соединение.
3. Рамные дюбеля. Благодаря длинному стержню рамные дюбели обеспечивают надежную фиксацию тяжелых конструкций даже на толстых стенах. Они являются идеальным выбором для сквозного монтажа.

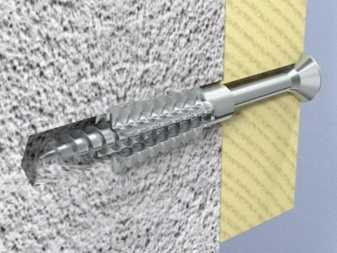

4. Спиральные дюбели. Представляют собой комбинацию двух типов анкеров — для полых стен и анкеров для изоляционного материала. Название происходит от характерной спиральной резьбы, которая обеспечивает надежную фиксацию в гипсокартоне и изоляционном материале.
5. Дюбель-гвозди. Эти дюбели подходят для особенно быстрого монтажа деталей или строительных рам на стене, потолке или полу. Преимущественно используются при сборке легких стен.
6. Дюбеля повышенной прочности. Предназначены для решения сложных задач, например, сборки лестниц, перил.

Виды дюбелей и их применение

Возможно Вам нужно:

Дюбель полипропиленовый 5х25 мм

Подробнее

Дюбель универсальный 6х37 мм

Подробнее

Дюбель нейлоновый 6х30 мм

Подробнее

Дюбель для гипсокартона driva нейлон

Подробнее

Дюбель-гвоздь 6х40 мм с потайной манжетой

Подробнее

Дюбель-гвоздь 6х60 мм с грибовидной манжетой

Подробнее По материалу изготовления дюбели бывают полипропиленовые, нейлоновые и металлические. Дюбель-гвозди — нейлоновые и полипропиленовые, сами гвозди — стальные и полипропиленовые. В зависимости от материала дюбели различаются не только своими характеристиками в плане общей стойкости и прочности, но еще и применением при различной температуре. Различные материалы исполнения таких крепежных изделий позволяют выбрать подходящий дюбель или дюбель-гвоздь для определенных условий работ и погодных условий.

Основные виды дюбелей:

• Распорные полипропиленовые;
• Распорные полипропиленовые усиленные;
• Трехлепестковые;
• Универсальные («морковки»);
• Универсальные с бортиком;
• Универсальные PDU;
• Распорные нейлоновые;
• Для гипсокартона («бабочки»);
• Для гипсокартона Driva;
• Для газобетона;
• Дюбели для утеплителя с пластмассовым/с металлическим гвоздем (дюбель-парашют», «дюбель-зонтик», «дюбель-гриб»);
• Винтовые для теплоизоляции.

Основные виды дюбель-гвоздей:

• С потайной/грибовидной манжетой;
• Нейлоновые с потайной/цилиндрической манжетой;
• С нейлоновым гвоздем;
• Дюбели рамные нейлоновые.

Дюбели делятся на универсальные (которые используются для широкого спектра материалов и различных типов конструкций) и специальные (за счет особых форм применяются для определенных условий и материалов). Специальные дюбели по материалу, для которого они предназначены, представлены рамными дюбелями, а также деляются на дюбели для утеплителя, для газобетона, гипсокартона.

Конструкция дюбеля

В основном конструкция дюбеля представлена двумя частями: распорной и нераспорной. В первом случае дюбель с легкостью трансформируется при выполнении монтажных работ, что приводит к надежному закреплению элемента в материале. Во втором случае габариты и параметры не изменяются, при этом выполняются другие задачи. Например, такой тип дюбелей позволяет определять длину и прочность, а также позволяет устранить проворачивание в отверстии. Также у дюбеля и дюбель-гвоздей возможно наличие манжеты.

Типы манжет

• Цилиндрическая
• Грибовидная
• Потайная

Манжеты располагаются у отверстия изделия, где располагаются гвозди или шурупы. Такая конструкция позволяет исключить момент проваливания — бортик защищает крепеж от попадания в отверстие для монтажа.

Дюбели и дюбель-гвозди используются для широкого ряда строительных материалов: полнотелых твердых или же пористых, а также для пустотелых и листовых. Чаще всего такие крепежные изделия закрепляются в бетоне, кирпиче, природном камне; газобетоне, пенобетоне, ячеистом бетоне; бетонных блоках, гипсокартоне, гипсоволокне, ДСП, фанере и пр.

Основные типы дюбель-гвоздей

Такие крепежные изделия разделяются на дюбель-гвозди для ручного монтажа (они применяются с использованием молотка) и специализированного, при котором дюбель-гвозди предназначаются для строительного пистолета.

В первом случае необходимо просверлить отверстие, после чего зафиксировать в нем распорный элемент, который впоследствии забивается при помощи молотка. Во втором случае сверлить отверстие не требуется, что увеличивает скорость выполнения работ.

Обзор дюбелей компании Стройбат

Процесс крепления плинтуса к стене

Итак, инструменты и материалы приготовлены, давайте начинать!

Если у Вас есть стена, которая явно длиннее планки плинтуса, то с нее и можно начать. Например, будем идти от двери. Нужно понимать, что плинтус, имеющий длину 2,5 либо 3,0 метра нужно прикручивать к стене в нескольких местах. Например, плинтус длиной в 2,5 метра я прикручивал на 4 самореза. Соответственно, нам нужно плинтус просверлить в 4-х местах. Я бы рекомендовал отступить от краев планки плинтуса около 5 см и просверлить отверстия с каждой из сторон. Далее, чтобы места крепления смотрелись эстетично, лучше между крепящими саморезами выдерживать одинаковое расстояние. Т.е., берем рулетку, намечаем места сверления и сверлим. В итоге получим плинтус с симметрично просверленными отверстиями.

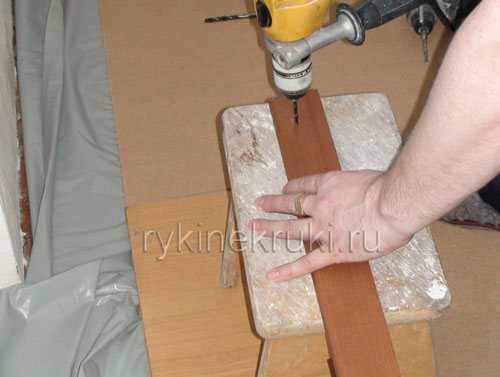

Итак, начинаем установку напольного плинтуса. Берем сверло, диаметром 4,0 по дереву и сверлим:

Далее приставляем наш плинтус к стене, причем приставляем его к краю дверного наличника. Берем перфоратор, устанавливаем победитовое сверло по бетону также диаметром 4,0 мм и через плинтус намечаем первое отверстие в бетоне:

Имеет смысл сразу просверлить в глубину стены примерно на длину самореза. Затем, чтобы плинтус не сместился в сторону от отверстия в бетоне прямо берем саморез и вставляем его через плинтус в отверстие в бетоне (пока без дюбеля, просто, чтобы зафиксировать плинтус. Переходим к следующему отверстию в плинтусе и снова через него делаем отверстие в бетоне сверлом диаметром 4,0 мм. Снова вставляем саморез и переходим к третьему, а затем к четвертому отверстию.

В итоге у нас намечены 4 отверстия в бетонной стене, через которые мы будем крепить плинтус. Теперь вынимаем саморезы, снимаем плинтус и в перфоратор устанавливаем победитовое сверло диаметром 6,0 мм.

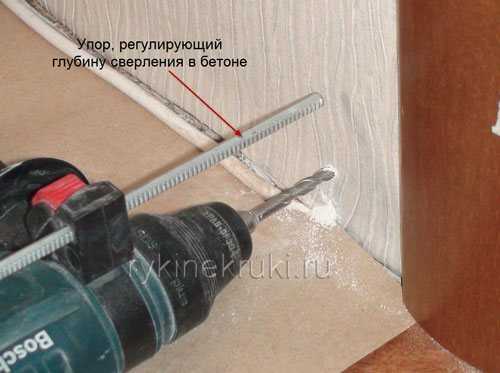

Да!!! Чуть не забыл! Перед тем как сверлить бетонную стену, не забудьте поставить упор на перфоратор на длину самореза. В этом случае, при сверлении стены, глубина отверстия не превысит длины самореза. Итак, делаем 4 отверстия под дюбели:

Если Вы совсем не помните, как сверлить стену и делать крепление дюбелей, то загляните в .

Ну вот, отверстия готовы. Вставляем в отверстия наши дюбеля. Теперь вроде все сделано и можно установить плинтус. Но подождите! Мы забыли одну вещь. На плинтусе нужно сделать зенковку всех отверстий. Давайте этим займемся.

НЮАНС!

У нас дорогой плинтус со шпоном. При зенковке отверстий нужна очень твердая рука, которая будет рассверливать отверстия под шляпку самореза. В идеале для таких целей иметь сверлильный станок:). Но не у всех он есть, поэтому придется работать дрелью. Если рука дрогнет, то шпон вокруг отверстия сдерется неровно и можно испортить плинтус:

На рисунке Вы видите неудачный результат зенковки. Поэтому, если у Вас дорогой плинтус, настоятельно Вам рекомендую взять одну планку (все равно Вы покупаете плинтус с запасом) и потренироваться: порассверливать несколько раз с края плинтуса, поставить руку, может быть поменять сверло или поэкспериментировать с зенкером. После некоторых мучений Вы добьетесь результата, а вот тогда уже также аккуратно делайте отверстия на подготовленном плинтусе:

После того, как мы зазенковали все 4 отверстия на плинтусе — самое время прикрутить его к стене.

Берем шуруповерт, а если нет, то дрель, устанавливаем биту и прикручиваем плинтус:

Нюанс!

Не закручивайте саморез полностью шуруповертом или дрелью. Вы можете нечаянно упустить момент, когда нужно прекратить завинчивание, что приведет к излишнему утоплению самореза в плинтусе. А поскольку в месте зенковки шпон снят, то при глубоком утоплении самореза вокруг его шляпки будет видна белая древесина, находящаяся под шпоном. Поэтому, лучше основную часть закрутить шуруповертом или дрелью, а под конец докручивать вручную обычной отверткой.

Ну вот мы с Вами и прикрутили первую планку плинтуса. Если у Вас вдоль стены проходит кабель, то понятно, что его нужно прятать за плинтусом:

Дюбеля для гипсокартона

С особой внимательностью необходимо относиться к выбору и соответственно монтажу дюбелей для гипсокартона. Чтобы на гипсокартоне закрепить полку или шкафчик вам потребуются специальные дюбеля. Их выбор во многом будет зависеть от веса подвешиваемой конструкции. Если осуществить неверные расчеты, то существует большой риск, что конструкция попросту упадет.

Один из самых распространенных видов дюбелей это дюбель-пробка. Он состоит из двух частей, а именно из пробки и дюбеля соответственно. В большинстве случаев его применяют для креплений тех или иных предметов в бетонной стене. Распорная его часть состоит из нейлоновых трех секций. В секции хвоста располагается проходное отверстие. Именно оно значительно облегчает завинчивание, а также хороший ход шурупа в процессе его закручивания. Благодаря распиранию, которое осуществляется одновременно с трех сторон, обеспечивается надежное удержание дюбеля в стене. В некоторых случаях дюбель-пробку можно использовать и для крепления в гипсокартоне. Однако, как рекомендуют специалисты, лучше не рисковать. Хотя некоторые и считают дюбель-пробку универсальным крепежом, лучше всего использовать специальный дюбель-гвоздь. В целом же все специализированные дюбеля для гипсокартона имеют одно основное различие – гарпунный распорный принцип. Именно он обеспечивает качественное крепление конструкции. Все дюбеля для гипсокартона можно разделить на две группы:

Пружинный проходной

Проходные дюбеля практичны в тех случаях, когда крепление следует осуществить в потолке, например, при монтаже люстры. Пружинный проходной дюбель имеет металлический стержень с резьбой, пружинный механизм, а также складные стопорные крылья. В процессе его монтажа внутри гипсокартонной конструкции пружинный механизм раскрывается при воздействии на него стопорным крюком-крылом. Так образовывается надежное крепление. При этом другой конец пружинного дюбеля может иметь различную форму: в виде кольца, штанги, винта и т. п. На выбор формы непосредственно влияет предмет, который будет подвешиваться. Такой механизм практичен и в тех случаях, когда гипсокартон облицован керамической плиткой.

Дюбель саморез

Данный вид дюбеля для гипсокартона выполняется из двух разных материалов:

1. Нейлон марки ТТ22.
2. Металлический DRIVA.

Как правило, их используют в тех случаях, когда требуется осуществить крепление на однослойный или многослойный гипсокартонный лист. При этом он может иметь декоративное покрытие и изоляцию на внутренней стороне. Дюбель саморез имеет главное отличие между собой – это размер. Осуществляя его выбор, вам следует убедиться в том, что он не будет торчать с другой стороны. Что касается дюбель самореза DRIVA, то он производится из сплава алюминия и цинка. Примечателен тот факт, что для их крепления нет необходимости предварительно просверливать отверстие в гипсокартоне. Конец такого дюбеля оборудован собственным сверлом. Они очень легко вкручиваются в гипсокартон, обеспечивая надежное крепление. Они могут выдержать достаточно большой вес того или иного предмета. Сам же дюбель закручивается при помощи простой отвертки или шуруповерта.

Дюбель зонтик

Своей формой напоминает зонт. Дюбель-зонтик обеспечивает надежный упор. Раскрывается он в пространстве за плитой. Особой популярностью пользуется для креплений предметов в потолке. Например, его можно использовать для крепления люстры. Чтобы его установить вам потребуется предварительно просверлить отверстие в гипсокартоне. Благодаря его полному раскрытию организовывается равномерное распределение нагрузки на всю площадь. Вот последовательность монтажа дюбель-зонтика:

Первым делом необходимо высверлить отверстие гипсокартонном потолке. Отверстие должно быть немного больше диаметра самого дюбеля
Это важное требование, так как в момент крепления есть риск повредить лист.
После следует закрутить дюбель в гипсокартон

Делать это нужно осторожно, чтобы последний виток не прокрутился в гипсокартоне.
На следующем этапе прикрепляется сам предмет, а образовавшееся отверстие возле крепежа можно замазать специальной замазкой
Желательно если это будет акриловая шпатлевка, так как она обладает резиновой основой, что предотвратит растрескивание.

Итак, мы рассмотрели с вами самые распространенные виды дюбелей, которые применяются для крепления предметов в гипсокартоне и не только. Если вы хотите чтобы подвешиваемый вами предмет держался прочно, вам следует осуществлять тщательный выбор крепежа. Будем рады вашим комментариям. Возможно, вы знаете еще некоторые виды дюбелей, которые можно использовать для крепления предметов в гипсокартоне.

Особенности крепления

Пользоваться крепежом в виде дюбеля-гвоздя при наличии минимальных навыков работы с электродрелью и молотком довольно просто. Устанавливать крепления для бытовых нужд вполне можно своими силами, не приглашая к выполнению этих работ наемных мастеров. Прежде чем начать крепить, нужно выполнить расчет количества дюбелей, их диаметр и размер. Для выполнения работы потребуется применение молотка, электрической дрели с победитовым сверлом либо перфоратора с буром, а также нужно приготовить и выбранное количество дюбелей-гвоздей. Чтобы правильно использовать крепеж, нужно знать, закручивать придется дюбельный крепеж, или его нужно будет забить.

На кирпич

В намеченном участке стеновой поверхности выполняется отверстие, причем, во избежание образования трещин в теле кирпича, сверлить начинают на низких оборотах дрели, постепенно их увеличивая, но только тогда, когда глубина отверстия достигнет 8-10 мм. Перед монтажом дюбельного крепления из отверстия удаляют пыль и мелкую кирпичную крошку, а затем вбивают дюбель при помощи молотка.

На бетон

Область для отверстия размечается при помощи кернера, после чего берут перфоратор и высверливают отверстие до требуемой глубины. Диаметр сверла или бура для сверления требуется взять равным диаметру дюбельного крепежа. Что касается длины отверстия, то ее делают на 5-6 мм длиннее, чем сам выбранный вами дюбель. Далее из отверстия удаляют пыль и осколки материала при помощи бытового пылесоса. Затем дюбель забивают молотком в отверстие, а сам шуруп вкручивают либо забивают в конструкцию дюбеля. Забивая шуруп, нужно оставить 3-5 мм его свободного края головки для того, чтобы осуществить подвешивание монтируемой конструкции.

На гипсокартон

При работе с этим хрупким материалом от монтажника требуется большая аккуратность. Сначала в гипсокартоне выполняют отверстие нужных длины и диаметра, а затем до упора вводят дюбельный крепеж, легонько постукивая по его шляпке молотком, после чего требуется вкрутить шуруповертом шуруп в конструкцию дюбеля. При работе с гипсокартонными поверхностями нужно соизмерять массу закрепляемой на них конструкции.

На керамическую плитку

Во время монтажных работ к керамическому материалу следует относиться бережно, так как он обладает повышенной хрупкостью. На поверхности плитки отмечают место для сверления отверстия, далее берут сверло по металлу и выполняют углубление 0,5 мм, то есть снимают слой эмали. Далее берут электрическую ударную электродрель и сверлят отверстие нужной глубины. В отверстие ставят до упора конструкцию дюбельного крепежа и закручивают шуруп.

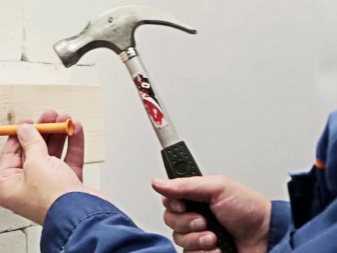

Перечисленные способы монтажа подразумевают то, что дюбель-гвоздь будет вкручен или забит в рабочее отверстие. Но, помимо этих вариантов, существует еще один способ монтажа дюбельного крепления. Чтобы осуществить его, потребуется взять специальный строительно-монтажный пистолет, с помощью которого конструкцию «пристреливают» к рабочей монолитной поверхности. Чаще всего это применяется для бетона. В работе используют специальный дюбель, который оснащают особой шайбой, отвечающей за плотную посадку крепежа в стене. Строительно-монтажный пистолет имеет своеобразное устройство, которое после нажатия на спусковой курок выстреливает дюбель в стену, и это действие перемещает шайбу с конца дюбельного крепежа к его шляпке, надежно фиксируя крепление в стене.

О том, как установить дюбель-гвоздь в стену, смотрите в следующем видео.

Общий взгляд на дюбеля

Дюбель – вспомогательное крепежное изделие, которое обеспечивает фиксацию основного крепежного элемента (шурупа) в несущем основании. Применение дюбеля облегчает монтаж, повышает прочность и надежность соединения, и предотвращает разрушение материала основания под действием нагрузок на соединение.

Можно выделить три типа дюбелей, отличающихся типом фиксации в основании:

Дюбеля первого типа фиксируются в материале основания за счет действия сил трения. В таком дюбеле предусмотрена распорная часть, которая при вворачивании шурупа расширяется (расклинивается), упирается в стенки канала, и анкеруется. Ранее в роли распорных дюбелей выступали обычные деревянные шканты, сегодня они изготавливаются из пластика (обычно нейлон, полипропилен и полиэтилен различных марок). Распорные дюбеля наилучшим образом противостоят нагрузкам, работающим на срез, поэтому чаще всего используются для монтажа на вертикальных поверхностях (стенах). Для монтажа подвесных конструкций на горизонтальных поверхностях (потолках, консолях) они не применяются, так как плохо противостоят выдергиванию.

Дюбеля второго типа фиксируются за счет создания упорного сопротивления за пределами или внутри материала основания. В таких крепежных изделиях конструктивно предусмотрена возможность изменения формы при монтаже – расширение, завязывание в узел, раскрытие упоров и т.д. За счет этого происходит анкеровка («якорение») дюбеля, и он не может быть выдавлен. Анкерные дюбеля хорошо работают как на срез, так и на выдавливание, поэтому они подходят для монтажа на вертикальные и горизонтальные поверхности, в том числе и для подвешивания разнообразных изделий на потолок.

Анкерные дюбеля делятся на две группы:

• С внешним упором – используются для монтажа на тонкостенных материалах (ГКЛ, ДВП, МДФ и прочее);
• С внутренним упором – используются для монтажа как в пустотелых, так и в полнотелых материалах.

Дюбеля третьего типа имеют такую конструкцию, которая позволяет использовать их и как распорные, и как анкерные – все зависит от материала основания. При установке в полнотелые материалы дюбель работает, как распорный, фиксируясь за счет сил трения. При установке в пустотелые материалы распорная часть дюбеля деформируется (обычно завязывается в узел), за счет чего анкеруется.

Также существует и еще один тип крепежных соединений – клеевые или химические анкеры. Данные изделия фиксируются в материале с помощью смолы или специальных растворов.

Необходимо сделать замечание о том, что такое дюбель и анкер:

• Дюбель – вспомогательное изделие, которое можно использовать с подходящим по характеристикам (диаметр и длина) шурупом. Дюбель и шуруп в большинстве случаев продаются отдельно. Обычно дюбеля изготавливаются из полимерных материалов (нейлон, полиэтилен), однако существуют и металлические дюбеля под вворачивание винтов с метрической резьбой;
• Анкер – готовое изделие, для которого нет необходимости покупать дополнительные компоненты. Обычно анкеры изготавливаются из металла, за счет чего достигается высокая надежность и долговечность монтажа на их основе.

В дальнейшем мы будем говорить только о пластиковых дюбелях, их особенностях, типах и применении.

Related Posts via Categories

• Класс прочности болтов – насколько хорошо метизы противостоят разрушению?
• Анкерный болт с гайкой – испытанный вариант крепежа
• Анкерные болты – особый вид крепежа для сложных конструкций
• Обозначение болтов по ГОСТ – ориентируемся в мире метизов
• Как заклепать заклепку – автоматические и ручные методы для разных материалов
• Изготовление болтов – понятный технологический процесс
• Игольчатый пружинный шплинт – ушастый крепеж для сферы машиностроения
• Высокопрочные болты – полная информация о крепежных изделиях
• Размеры вытяжных заклепок – над чем следует подумать при расчете?
• Шайба пружинная – соединения никогда не раскрутятся самопроизвольно!

Как выглядит дюбель-гвоздь?

По своей конструкции это достаточно простой крепеж. Визуально дюбель-гвоздь напоминает цилиндрический стержень. При установке дюбеля происходит расширение отверстия. За счет этого удается достичь максимально плотного соединения.

В дюбель-гвоздях предусмотрено наличие манжеток. Эта часть крепежа играет роль опорной части, которая предотвращает западание дюбелей. В продаже есть дюбели с множеством вариантов манжеток.

Простыми словами, это крепеж состоит из гвоздя и дюбеля, в который он вкручивания. Сам метиз чаще стальной, дюбель – полиэтиленовый, полипропиленовый или из полиамида. Для защиты от коррозии метизы подвергаются оцинковке. Встречаются модели и без покрытия цинком, но их используют только для внутреннего назначения.

Устройство дюбеля «бабочка» и его монтаж

Дюбель-бабочка крепежное устройство, которое напоминает по форме бабочку. В процессе закручивания дюбель сжимается, благодаря чему специальные лапки прижимаются к задней стенке гипсокартона. Одно из преимуществ данного крепежа в том, что достигается увеличение площади давления, образующегося при подвешивании предмета. Другими словами, специфическая форма дюбель-бабочка равномерно распределяет всю образовавшуюся нагрузку на гипсокартон. Следует выделить несколько конструктивных особенностей:

• Используется для монтажа одинарного листа гипсокартона и двойного соответственно. Дюбель-бабочку можно использовать и для крепления ДСП, ГВЛ и других листовых строительных материалов, которые подходят по толщине.
• Продаются в комплекте с саморезом по длине и типу резьбы. Однако если по каким-то причинам он не подходит, можно заменить его другим видом самореза.
• Часть дюбеля, которая находится внутри листа гипсокартона, не прокручивается вокруг своей оси. Это достигается благодаря ребристой поверхности элемента.
• Внутренняя резьба на дальней головке способствует зажиму и складыванию. А наличие специальных внутренних лапок, которые закреплены к этой головке, обеспечивают большую жесткость, когда дюбель-бабочка закручен.

Крепление данного дюбеля осуществляется достаточно просто и надежно. Для этого достаточно несколько минут. Последовательность монтажа следующая:

1. Там, где планируется организовать крепление, делается отметка карандашом.
2. Дрелью выполняется отверстие. Оно должно быть такой глубины, чтобы пластмассовый дюбель вошел полностью.
3. После на саморез одевается крепеж. Это может быть просто кронштейн, крючок, специальная пластина, зажим и так далее.
4. На последнем этапе в дюбель до самого упора закручивается саморез. В процессе закручивания пластмассовый дюбель за листом гипсокартона складывается. Это можно почувствовать в процессе его закручивания. Чтобы проверить прочность, следует слегка потянуть дюбель на себя. Но аккуратно, чтобы не вырвать его.

В некоторых случаях бывает проблематично использовать дюбель-бабочку. Это связано с тем, что пространство между гипсокартоном и стеной очень маленькое. В таком случае в стене необходимо просверлить небольшое отверстие. Это позволит без особых проблем закрутить саморез в пластмассовый дюбель. Этот метод позволит избежать использования длинного дюбеля и самореза, чтобы закрепить его к стене. Так, подвешиваемая конструкция будет надежно держаться на гипсокартоне.

Что учитывают при выборе сверла под дюбель

Подбирать сверло для создания отверстия, в котором будет фиксироваться дюбель, следует с учетом:

• материала, из которого выполнена сама стена, а также ее отделки;
• предположительных нагрузок крепежного элемента.

Выбирать сверло следует и в зависимости от диаметра используемого крепежа. На наружной поверхности дюбелей, выпущенных в заводских условиях, как правило, имеется маркировка, позволяющая правильно подбирать для них сверла соответствующего диаметра.

Таблица 1. Подбор сверла и самореза под дюбель

Важно знать не только то, как выбрать сверло под дюбель, но и то, как правильно просверлить отверстие. Если в стене необходимо просверлить отверстие под дюбель, диаметр которого составляет 10 мм, то для этого сначала используют сверло диаметром 8 мм и ударный режим сверления

После того как отверстие просверлено, инструмент заменяют на сверло диаметром 10 мм и работают им уже без использования ударного режима сверления. Такой подход позволит получить в стене отверстие требуемого диаметра с ровными и аккуратными краями.

Если просверлить надо бетонную стену, лучше использовать победитовое сверло, которое без особых проблем справится с таким прочным материалом. Подобранный режущий инструмент должен быть как минимум на 3 мм длиннее самого дюбеля. Если пренебречь этим требованием, дюбель не до конца войдет в полученное отверстие, в конечной части которого, как правило, скапливаются пыль и кусочки раскрошенного материала. Кроме того, форма дна отверстия может не совпасть с формой кончика крепежного элемента.

Рассчитывайте глубину сверления с запасом относительно длины дюбеля

Правила закрепления дюбеля-бабочки

Использовать анкер очень просто, достаточно придерживаться инструкцию по проведению работ:

1. Первым делом определяется место установки конструкции, не забывайте, что в комплекте может не быть саморезов и их придется докупать отдельно.
2. При помощи строительного уровня производится разметка установки крепежей – главное не ошибиться, иначе стена будет испорчена.
3. Сверлить гипсокартон нужно сверлом, диаметр которого равен 8 мм. Не забываем, что гипсокартон, очень податливый материал, поэтому для работы с ним можно взять сверло по дереву. Применять для сверления лучше шуруповерт, его мощности хватает на этот материал, тем более что работать с ним намного удобнее.

Внимание! При сверлении конструкции на потолке из гипсокартона на сверло надевается пластиковый стаканчик, в который будет собираться мусор, и в помещении будет чисто

1. Дюбель нужно зажать пальцами и продеть в отверстие, проделанное ранее, до шляпки изделия. Теперь можно вкручивать шуруп. После такого монтажа получается конструкция, способная выдержать вес в 17 килограмм.
2. Фиксирующий элемент крепится в последнюю очередь, размер которого будет выбираться исходя из толщины шурупа, например, если дюбель в три миллиметра, то берется вкручивающийся элемент на 3,5 мм.

Вариант монтажа гипсокартона с помощью дюбеля-бабочки

Шуруп нужно вкручивать до упора, только так элементы дюбеля максимально расширятся, и надежно закрепляется на стене из гипсокартона. Работа несложная и занимает минуту, особенно если для вкручивания используют шуруповерт.

В видео показывается как правильно крепить дюбель бабочку к гипсокартону.

Хочется отметить, что для крепления предметов обихода на гипсокартонные стены стоит применять именно дюбель-гвоздь Бабочка – это удобный в применении и надежный крепеж. Выбрать нужный крепеж достаточно просто, так как ассортимент этого материала от разных производителей и из различных материалов на рынке велик. Даже профессионалы оценили практичность применения этого вида крепежа на гипсокартонных конструкциях.
