Характеристики
Основные параметры метизов:
- наружное сечение не превышает 7,65 мм;
- шаг резьбы варьируется от 2,5 до 2,75 мм;
- внутреннее сечение достигает 5,45 мм;
- высота головки не превышает 3,2 мм;
- диаметр шляпки — до 11,82 мм;
- при наличии головки всегда предусматривается шлиц;
- длина крепежного элемента варьируется в широком диапазоне, верхний предел которого составляет 184 мм;
- отверстие под шуруп всегда меньше внешнего сечения крепежа;
- глубина отверстий в бетонном массиве больше на 1,5 см, чем длина метиза;
- регламентируется и минимально допустимое расстояние между рядом стоящими шурупами, при установке крепежа в наиболее прочный материал (бетон) допускается оставлять не менее 3 см между отверстиями.
Нагель деревянный
В строительстве домов применялся и рекомендуется применять деревянный нагель, как максимально близкий к материалу стены, а значит и «ведет» себя аналогично. В противовес деревянному нагелю металлические нагеля могут ржаветь, давать конденсат при перепаде температур, что повышает риск распространения гнили в деревянной стене.
Виды деревянных нагелей
Для изготовления нагелей в промышленных условиях применяются твердые породы деревьев: береза, бук, дуб, лиственница, так как они обладают большей упругостью. Наиболее популярен березовый нагель, потому что он дешевле, но его прочности достаточно, тем более, что суммарная нагрузка на нагели должна рассчитываться и корректироваться количеством и диаметром.
Цилиндрический березовый нагель
Размеры нагелей
Различаются деревянные нагели и по форме сечения. Наиболее распространены варианты с круглым сечением или цилиндрические нагели. Они достаточно просты в изготовлении, так как легко вытачиваются на станках. Кроме этого для них просто сделать посадочное отверстие.
Помимо цилиндрических нагелей существуют нагели с квадратной, прямоугольной, треугольной, шестигранной формами, которые, это очень важно, имеют свое место применения. Изготовление отверстий такой формы большой глубины сложно, а порой не возможно
Как правило, место их применения в столярном деле, а не деревянном строительстве.

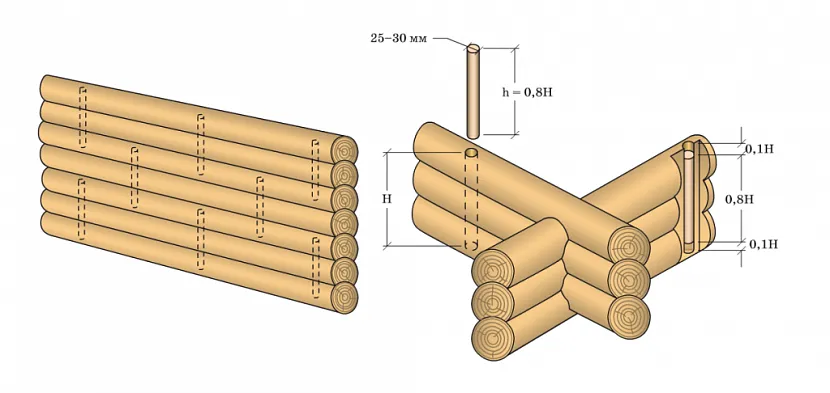

Применение нагелей в деревянном домостроении
Необходимо заметить, что в строительстве домов из массива дерева нагель может применяться в нескольких случаях. Перечислим три основных момента, хотя круг значительно шире.
1. Скрепление венцов бревен и брусьев при строительстве домов и бань по срубовой усадочной технологии.
2. Возможно применение нагелей в безусадочных деревянных технологиях. Чаще это соединения торца с пластью, то есть принцип шканта. Например, нагель имеет место в фахтверке для соединения горизонтальных и вертикальных элементов массивного каркаса, но чаще применяется монолитный шип в одном из элементов.
3. Нагель может применяться в крупных отдельных изделиях. Например, в лестницах, где ступени – плахи также могут крепиться нагелем.
Наибольшее количество споров и обсуждений существует вокруг срубов и усадочной технологии.
Выбор продукции
Существует несколько видов саморезов, которые отличаются друг от друга видом крепления, материалом и структурой. Выбор того или иного наименования зависит от ситуации и внешних воздействий, которые оказывают непосредственное влияние на крепежный элемент. Рассмотрим наиболее распространенные виды саморезов и сферу их применения.
Саморезы с дюбелями
Дюбель саморез для пенобетона с пластиковым кожухом
Это самый распространенный вид крепежа на строительном рынке — они выпускаются в виде саморезов с двумя типами резьбы и пластиковыми дюбелями. Наличие дюбеля объясняется тем, что просверленное дрелью отверстие в бетоне не способно обеспечить плотную фиксацию, без которой крепление не будет надежным. Пластиковый кожух выполняет функцию уплотнителя, который максимально сглаживает данное обстоятельство.
Если вы подбираете саморезы для газобетона, то крепления с дюбелем — это наиболее оптимальный вариант. Учитывая невысокую плотность вспененного материала, саморезы по газобетону без уплотнителя не смогут обеспечить должный коэффициент надежности.
Пластиковый кожух, повышает площадь контакта самореза со стеной, что особенно актуально в случае с бетоном пониженной плотности.
Существует два вида саморезов с дюбелем, которые отличаются друг от друга структурой резьбы.

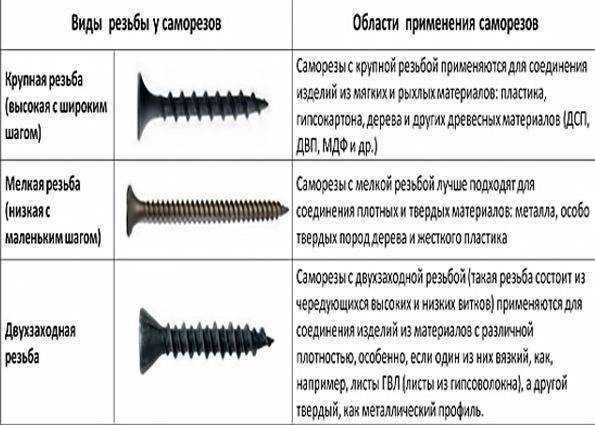

Резьба елочка
- “Елочка”. Профиль “елочка” представляет собой не сообщающуюся резьбу, которая фиксируется в отверстии по принципу забивания гвоздей по бетону. Такой саморез после фиксации нельзя удалить посредством выкручивания, что существенно усложняет демонтаж. Однако их также не нужно закручивать – достаточно нескольких сильных ударов, что в некоторых случаях может существенно упростить процесс монтажа;
- Универсальный профиль. Данная продукция выглядит как обыкновенный саморез и монтируется соответсвующим образом. Шуруп просто вкручивается в дюбель, а при демонтаже – удаляется посредством выкручивания. Данный тип крепления несколько уступает в надежности предыдущему наименованию.
Схема крепления дюбеля
Размеры саморезов по бетону составляют от 3 – 6 мм по диаметру и от 12 до 220 мм по длине изделия. Шурупы с резьбой “елочка” могут быть более массивными по диаметру, но при этом несколько ограничены в длине.
Монтаж саморезов с дюбелями осуществляется в предварительно просверленные отверстия, которые должны соответствовать диаметру пластикового кожуха. Дюбель должен плотно входит в отверстие и не болтаться. После чего в него загоняется сам крепежный элемент.
Саморезы без дюбеля
Шурупы без дюбеля
Перед тем как закрутить саморез в бетон без дюбеля, необходимо просверлить отверстие специальным сверлом с диаметром 6 мм (диаметр нагелей составляет 7,5 мм). Только после этого шуруп вкручивается в отверстие посредством шуруповерта — переменная насечка расширит полость, а верхняя резьба зафиксирует саморез.
Шуруп с переменной резьбой
Данный тип крепления относится к стационарным решениям – перед тем как вкрутить саморез в бетон, необходимо точно определиться с его местонахождением, так как после фиксации, выкрутить крепеж будет уже нельзя.
Тип покрытия
В большинстве своем, саморезы для бетона изготавливаются из углеродистой стали, которая покрывается защитным слоем для защиты от коррозии. Исключение составляют шурупы из нержавеющей стали, однако их цена на порядок выше обычных аналогов.
Существует несколько вариантов защитного покрытия, среди которых следует выделить следующие:
Оцинкованные. Цинковый слой имеет характерный металлический серебряный блеск — это самое надежно антикоррозийное покрытие на сегодняшний день. Данную продукцию можно использовать как внутри помещения, так и снаружи;
Цинковое и оксидное покрытия
- Омедненные. Желтые шурупы покрыты медью или латунью – их использование ограничено внутренними работами;
- Оксидированные. Саморезы черного цвета подвергаются чернению, вследствие чего, на их поверхности образуется оксидная пленка, которая препятствует образованию ржавчины. Их можно использовать только в условиях с нормальной влажностью.
Шуруп по бетону – как пользоваться нагелем + Видео
В ситуациях, когда возникает необходимость прикрепить к бетонному основанию какую-либо конструкцию, используют метиз, называемый нагелем. Это специальный шуруп по бетону.
1 Главное о крепежных нагелях
С помощью шурупов для бетона обычно выполняют крепление дверных коробок и оконных конструкций к основам, сделанным из кирпича, бетона или природного камня. Также такие метизы применяются при необходимости монтажа на стены навесных конструкций сравнительно небольшого веса (инженерных кабелей, вешалок для одежды, шкафов и так далее).
Шурупы для бетона
Рекомендуем ознакомиться
Нагель имеет острый наконечник, головку (потайную) со шлицем под крестовую насадку либо под звездочку-шестигранник (на языке профессионалов – TORX T30). Кроме того, на головке с внутренней стороны предусматривается раззенковка, которая гарантирует максимально плотное прилегание метиза к изделию, закрепляемому на бетонном основании.
Нагели по бетону
Изначально нагели делали из дерева, и использовали их для соединения между собой разнообразных деревянных изделий и конструкций. Данные метизы позволяют быстро и качественно возвести дома из дерева, а также всевозможные деревянные постройки (бани, сараи и пр.). Высокий уровень надежности описываемых крепежных элементов стал причиной появления шурупов для бетона, которые используются сейчас для разных отделочных, строительных и монтажных мероприятий.
2 Технические параметры и особенности метизов по бетону
Нагели изготавливают из закаленных сталей повышенной прочности. Длина их варьируется в достаточно широких пределах. Наиболее востребованными считаются шурупы 52–202 мм. На поверхность метизов наносят желтый цинк (методика гальванического цинкования). Такая обработка, во-первых, увеличивает антикоррозионные показатели крепежа, во-вторых, улучшает их механические свойства.
Диаметр любого шурупа для бетона, выпускаемого современной промышленностью, один – 7,5 мм.

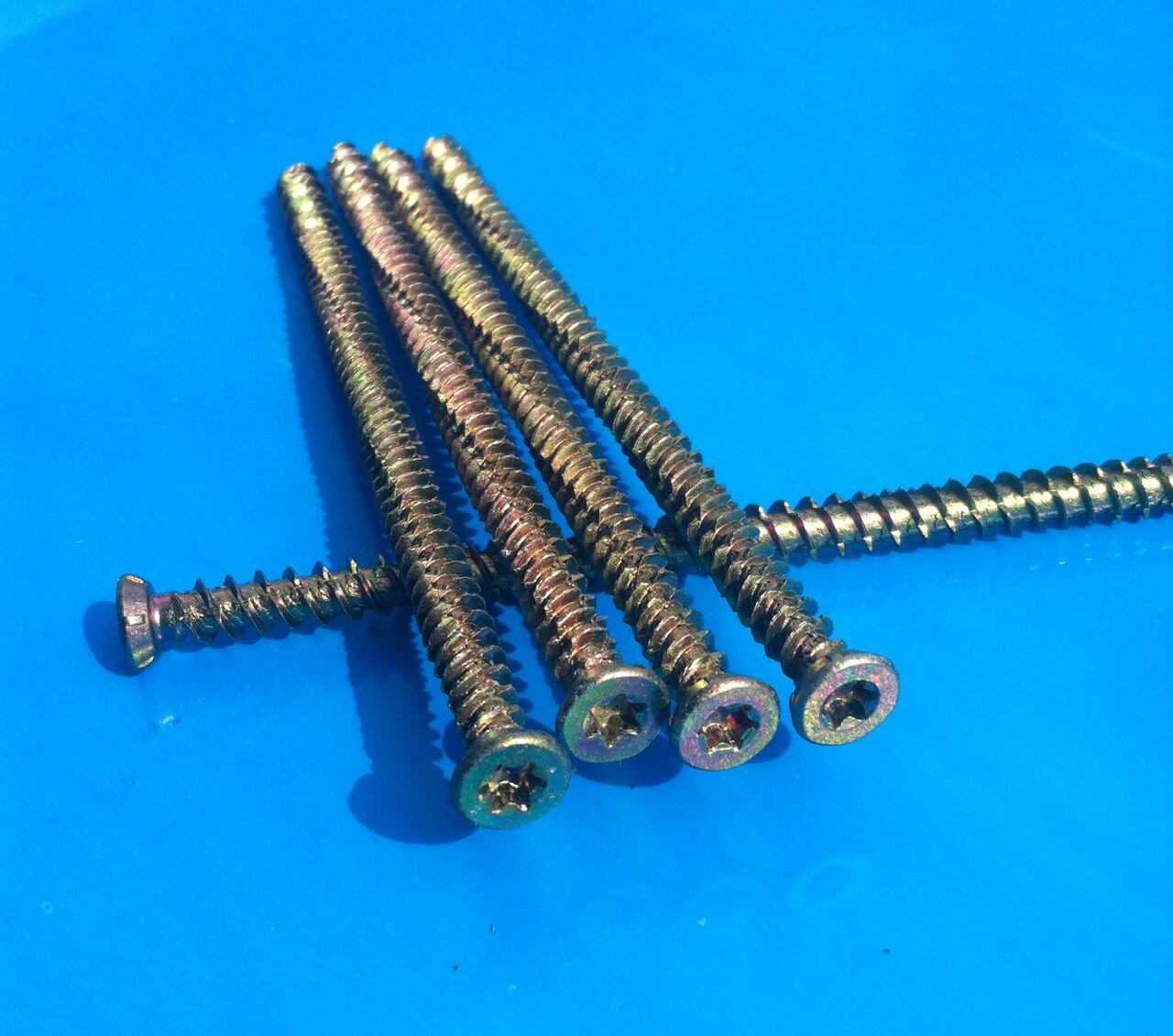

Шуруп для бетона желтый цинкованный
Крестообразные шлицы нагелей идеальны для работы с электрическим монтажным инструментом либо обычной ручной отверткой. Поэтому чаще всего производятся именно такие метизы. Шурупы со шлицем TORX выпускаются реже. А найти на российском рынке крепеж по бетону с выпуклыми головками, петлями, головкой-шестигранником «под ключ», «под шпильку» (с наружной резьбой) практически невозможно, хотя известны нагели и с такими шлицами.
Шурупы по бетону со шлицем TORX
Резьба рассматриваемых метизов, как было сказано, нарезается по длине стержня неравномерно. Причем на шуруп наносят засечки, что значительно увеличивает качество сцепления поверхности с крепежным элементом. Нагель за счет указанной особенности великолепно удерживается в очень пористых основаниях, из которых стандартный саморез просто-напросто выпадает.
3 Как пользоваться крепежом по бетону?
Нагель для тяжелых марок бетонов не имеет отличий от шурупа для легких бетонов. Используется он без дюбеля. Крепят данные метизы после предварительного сверления отверстия в бетонной (кирпичной, каменной) основе. В ней шуруп удерживается по принципу стандартного анкерного крепежа.
Шуруп по бетону с анкерным крепежом
В отверстие нагели вкручивают через конструкцию, которую планируется закрепить. Шуруп, располагающий насечками для раззенковки, о которых мы говорили в начале статьи, плотно прилегает к изделию. Благодаря возникающей силе трения, метиз гасит вибрации и дополнительно удерживает закрепляемую конструкцию.
Вкручивание нагеля по бетону
Главная трудность использования саморезов для бетона заключается в том, что их несложно обломать, если при монтаже прикладывается чрезмерное усилие затяжки. Головка шурупа, кроме того, часто ломается и из-за нагрева его стержня, обусловленного повышенной температурой при врезании крепежа в бетонное основание. В остальном же, применение нагелей является достаточно простой процедурой. Выполняют ее по следующей схеме:
- закрепляемую конструкцию (например, окно) «примеряют» к основанию, выставляют по уровню, затем фиксируют, чтобы определить требуемые монтажные параметры;
- переносят на плоскость полученные монтажные размеры;
- убирают окно и выполняют бурение отверстий;
- ставят окно на место и вкручивают шуруп непосредственно через нее.
Надеемся, что проблем с использованием саморезов по бетону у вас не возникнет.
Что такое нагель для бетона и как выглядит?
Болт представляет собой фигурный гвоздь круглого или квадратного сечения с резьбой, без выраженного острия на конце с шестигранной головкой, который можно вкручивать в бетон. Шуруп изготавливается из оцинкованной стали, что гарантирует его максимальный срок эксплуатации даже в условиях влажной среды. Неравномерность резьбы является надежной фиксацией шуруп-нагеля в поверхности бетона. Крепеж подходит и для кирпича (полнотелого с объемом пустот менее 13% его объема, и пустотелого более 14%). Размеры колеблются от 7 до 200 мм, диаметр его 3—6 мм. Металлический кончик позволяет метизу не «слизываться» при завинчивании в кирпич. Для бетона нагеля выпускают из следующих материалов:
- сплав железа и углерода;
- нержавеющая сталь.
виды, характеристики, использование и крепление
Ремонт в квартире хоть один раз в жизни проходил каждый. Не понаслышке знаете, что справиться с бетонной стеной или межкомнатной перегородкой сложно. Возникают вопросы: как справиться с бетоном, как вкрутить шуруп в стену? Работа сложная, но не нужно ее опасаться. Она выполнима. Нужно только знать, что за чем выполняется.
Виды
Шуруп по бетону еще называют нагель. Появились они давно и были деревянными. С их помощью строили деревянные дома, соединяя между собой конструкции. Позже дома стали делать из камня. Высокий уровень прочности крепления стал толчком для появления шурупов для бетона. Нагелю в работе по бетону отдается предпочтение. Используют их для крепления деталей к твердому основанию. Самые распространенные нагели разделяют на два вида:
- с цилиндрической головкой;
- с потайной головкой.
Характеристики
Нагель по бетону имеет острый наконечник, крестовую или шестигранную головку. Их производят из сверхпрочного, закаленного сплава железа с углеродом. Сверху наносят защитный слой из цинка. Благодаря покрытию изделие защищено от коррозии и других внешних влияний. Каждое цветовое покрытие имеет свое обозначение. По цвету покрытия шурупы делят на три категории:
- Серебристые. Деталь подходит для всех видов работ, в любых условиях.
- Желтые. Применение изделия возможно в работе по бетону только в помещении.
- Черные. Характеризуются использованием для внутренних работ, влажность помещения должна быть нормальная.
Характерная особенность всех типов — прочность. Головка плоская, легко прячется в конструкции. Главное отличие нагеля от других крепежных элементов — резьба. Она у шурупов нарезана по всей длине и неравномерно, что создает исключительную прочность при креплении. Свойства резьбы позволяют разделить изделия тоже на три группы:
- Многофункциональный. Резьба средняя. Длинна элемента от 12 до 220 мм, диаметр 3-6 мм. Применяются как с дюбелем, так и без него.
- Резьба «елочка». Длинна шурупа, как в первом типе, а диаметр варьируется от 3 до 8 мм. В эксплуатации только с дюбелем. При наличии пустот в бетоне используют ударный или развальцованный дюбель. Они могут быть в комплекте с нагелем. Предварительно для дюбеля создают отверстие, в диаметре одинаковое с изделием. По длине шуруп и дюбель идентичны.
- Переменный тип с насечками. Диаметр не меняется и равняется 7,5 мм, длинна может быть разной от 70 до 200 мм. Предварительно, перед применением, нужно подготовить отверстие в диаметре меньше чем шуруп, а в длину больше на 10-15 мм.
Правильность использования
Нагели используют для крепежа деревянных, алюминиевых конструкций к бетонному (кирпичному) основанию. Пользоваться шурупами сподручно и несложно. При наличии дюбеля в заранее просверленном отверстии нагель способен вынести большую нагрузку. Если нагрузки на крепежный материал не предполагается, можно обойтись без дюбеля. Предупредить расшатывание во втором случае, поможет народный метод. Положите в сделанное углубление кусочки спичек. Они уплотнят положение крепежа и не дадут ему расшатываться.
Крепление к бетонной стене
Применение нагелей — процедура простая. Перед началом работы подготовьте следующие инструменты:
- дрель;
- перфоратор;
- отвертка;
- крепежный материал.
Предварительно сделайте разметку будущих отверстий. У каждого вида работы она своя. Выдерживается расстояние от края 5-6 см, расстояние между точками максимум 60 см. После наметки точек можно приступать к просверливанию отверстий. По длине оно должно соответствовать с подготовленным крепежным материалом. Сверло во время работы сильно нагревается, не забывайте смачивать его водой. Если глубину нужно увеличить, используют штырь. Проворачивая его, можно добиться необходимой длинны.
В отверстие нагели вкручивают через подготовленную конструкцию, предварительно закрепив ее. Насечки на шурупе позволяют плотно закрепить его. Из-за ломкости шурупом трудно пользоваться. Его несложно обломать. Чрезмерная затяжка, нагревание стержня способствуют ломке крепления
Поэтому использовать шуруповерт для вкручивания нагеля в бетон нужно осторожно. Вкручивание происходит на большой скорости
Это нагревает стержень, и расширяет отверстие. Впоследствии шуруп может расшататься и выпасть. Верный способ для вкручивания — отвертка. Выбираем отвертку согласно нанесенного рисунка на головке элемента. Оно может быть крестообразным или фигурным.
Если не поддается шуруп вкручиванию, можно применить и молоток. Но делайте это только тогда, когда предполагаемая конструкция не будет нести большой нагрузки (например, картина).
Что это и где применяется
Он представляет собой обычный саморез с усиленным стержнем и шестигранной головкой, который можно вкручивать в бетон.
Помимо мелких предметов, с их помощью можно укрепить:
- дверные коробки;
- рамы;
- ограждения;
- трубопроводы;
- радиаторы отопления.
Ниже разберемся более подробнее с разновидностями подобного крепежа, а также с тем, как пользоваться нагелем по бетону правильно.
Метиз для бетона
Виды
Метизные изделия, применяемые для монтажа в поверхности из бетона, обычно классифицируют по следующим признакам:
| Форме головки |
|
| Типу защитного покрытия |
|
| Форме и шагу резьбы на стержне |
|
Виды головок нагеля
Форма головки непосредственно влияет монтаж самореза. К примеру, шурупы в виде крюков и шпилек разрешено устанавливать лишь в отверстие, предварительно рассверленное и с дюбелем. Другие саморезы по бетону вкручиваются без сверления или с ним.
Омедненные шурупы для внутренних работ
Например, шурупы с шестигранной или потайной головкой вкручиваются без рассверливания посадочного отверстия. Однако под такой монтаж подходит не каждый бетон.
Шуруп с переменной резьбой и насечками по всей длине стержня
Цена саморезов зависит от сферы их применения, формы и шага резьбы, влияет на нее также и длина метизов. С «елочкой» изделия будут стоить дешевле нагелей и универсальных, а шуруп длиной 12 мм обойдется дешевле 200 мм, так как на него будет затрачено меньше материала и рабочего времени
Выбираем и устанавливаем саморез
Обычно шурупы для бетона подбирают по величине нагрузки, которую им придется выдерживать из-за веса детали интерьера. Например, для поддержки 100 кг понадобиться саморез длиной от 160 мм и Ø10 мм, а вот полку массой 5 кг удержит саморез длиной до 25 мм и Ø3 мм.
Вкручивание нагеля в бетонное основание ключом
После определения типа и габарита изделия, можно приступать к процедуре монтажа. В данном случае нагели и универсальные шурупы разрешается вкручивать в стену (пол или потолок) сразу, не делая предварительное рассверливание основания, в тоже время с саморезом с резьбой «елочка» придется повозиться.
Связано это с тем, что после высверливания, в него требуется установить дюбель (желательно в натяг). Он может быть из полимерных материалов или древесины, его основная обязанность — принять и удержать крепеж. Вкрутить саморез в дюбель можно своими руками обычной отверткой.
Как вкрутить саморез без дюбеля в бетонную стену
Важно правильно использовать саморез, иначе его можно просто обломать. Закручивать шуруп с не потайной головкой необходимо с определенным усилием, следя за тем, чтобы во время процесса его не сломать, элементарно перетянув. Также можно обломать головку из-за высокой температуры нагрева тела шурупа при вкручивании в бетон
Также можно обломать головку из-за высокой температуры нагрева тела шурупа при вкручивании в бетон.
Техника безопасности при работе
Оборудование для сверления отверстий отличается сложной эксплуатацией, существенным весом
Работать с ним нужно осторожно. Кроме того, по мере выполнения отверстий в бетоне под нагель твердые частицы разлетаются в разные стороны
Чтобы обезопасить себя, нужно соблюдать правила:
- работать с электроинструментом в перчатках не следует, т. к. материал может зацепиться за сверло, что приведет к травме;
- используют защитные очки, одежда должна быть закрытой, что позволит избежать травмы, полученной осколком бетона;
- сверло периодически охлаждают — погружают в воду;
- рядом с участком, где проводятся работы, не должно быть детей, животных.
Если пыль или твердые фракции попали в глаза, слизистые оболочки, нужно промыть проточной водой, обратиться к врачу.
Достоинства и недостатки крепления при помощи деревянных нагелей
«Нагель» в переводе с немецкого – «гвоздь». Он имеет вид штыря, который произведен из деревянной основы. Этот строительный элемент бывает двух основных форм: квадратной и круглой.
При помощи нагеля вероятность смещения бруса устраняется, благодаря чему все элементы возведения постоянно удерживаются на одном уровне.
Принцип действия нагелей Источник drevo78.ru
Самое главное, чтобы данный элемент крепления имел гладкую поверхность, потому как в ином случае имеют возможность появиться щели в стене. Среди преимуществ, которые открываются при использовании нагелей при строительстве деревянных домов, отметим:
- Коррозия для них не страшна;
- Не деформируются при перемене температурного режима;
- Нагеля во время сборки конструкций не становятся помехой для усадки стен.
Такое крепление усыхает вместе со стенами, что весьма немаловажно. Что касаемо негативных сторон таких «гвоздей» – они отсутствуют
В том случае, когда было принято решение возвести дом из бруса, выбор такого вида крепления будет самым идеальным. Есть лишь один нюанс – выполнение работ с использованием нагелей будет длиться дольше по времени и окажется более затратным, чем при помощи обычных металлических гвоздей
Что касаемо негативных сторон таких «гвоздей» – они отсутствуют. В том случае, когда было принято решение возвести дом из бруса, выбор такого вида крепления будет самым идеальным. Есть лишь один нюанс – выполнение работ с использованием нагелей будет длиться дольше по времени и окажется более затратным, чем при помощи обычных металлических гвоздей.
Устройство шурупа
Конструктивно шуруп представляет собой металлический стержень с резьбой одинаковой или разной высоты. Также у изделия есть потайная головка с насечкой изнутри.
Крепёжный элемент сделан из высокопрочной стали и покрыт специальными составами, предохраняющими от коррозии и повреждений во время вкручивания. Выпускаются жёлтые и белые нагели, но от цвета их потребительские свойства не зависят. На окраску влияет вид металла, с помощью которого производилась пассировка. У шурупов, не требующих предварительного сверления, всегда плоская головка, что позволяет без труда замаскировать её в стене или на потолке.
Нижняя часть метиза имеет вид конуса с насечками. Такая конструкция обеспечивает прочное и надёжное крепление: шуруп не вывалится из стены, потому что насечки не дадут этого сделать, а бетон не растрескается при вкручивании.
На головке крепёжного изделия находится крестообразная выемка, поэтому его можно вкручивать отвёрткой. Насечки есть и на всей поверхности резьбы. Их задача — обеспечить надёжное сцепление с поверхностью. Сама резьба неравномерная и этому тоже есть объяснение: нагель пригоден для работы с пористыми (ячеистыми) бетонами и другими подобными материалами.
Как правильно выбрать нагель
Когда планируется приобретать шурупы по бетону, применение (целевое назначение) такого крепежа — один из критериев. Это обусловлено тем, что параметры определяются материалом, типом резьбы метизов.
Критерии выбора:
- тип конструкции, материал, из которого она изготовлена, при этом рассматривают разные шурупы, отличные по свойствам, виду покрытия, например, для фиксации тяжеловесных конструкций более 100 кг используют изделия длиной от 150 см;
- выбирают изделия по типу головки: выступающая, скрытая;
- играет роль и тип шлица, при этом нужно правильно подобрать инструмент;
- разновидность резьбы, благодаря чему определяют способ установки метизов (с дюбелями, в готовое отверстие и т. д.);
- условия эксплуатации, на крепеж некоторых видов оказывает негативное воздействие влага.
Критерии выбора
Главная задача шурупа — выдерживать нагрузку. Этот критерий считается самым значимым при выборе. Согласно расчётам инженеров, чтобы метиз выдержал нагрузку в 1 центнер, он должен быть не короче 150 мм. Для крепления объектов массой до 10 кг включительно достаточно использовать шурупы длиной 7 см. При креплении всегда надо учитывать рекомендованный шаг между соседними нагелями, удерживающими общий объект.
В зависимости от габаритов груза, а также от материала, из которого сделана стена, рекомендованный шаг крепления составляет от 3 до 10 см.
Покупая шурупы, важно учитывать сферу использования. Так, для сырых помещений нужен не тот же самый крепёж, что для сухих
Эксплуатационные характеристики зависят от типа покрытия, хотя на расчётную нагрузку и срок службы в должных условиях она не влияет. Таким образом, если омеднённый и зачернённый шурупы рассчитаны на 50 или 40 лет эксплуатации, они и прослужат столько, но при условии, что будут соблюдаться условия эксплуатации (снаружи помещения, внутри, в сыром или сухом материале).
Цена нагеля зависит от типа покрытия, а также от длины самого изделия. Затемнённый метиз стоит дешевле омеднённого, а длинный — дороже короткого. В любом случае крепёж — сравнительно недорогой товар и экономить на нём точно не стоит. Также нет смысла обходить несколько строительных магазинов в поисках точки, где стоимость нагелей самая выгодная, так как разница в ценах минимальна или её нет совсем.
