Этапы строительства
Укладка основания
После завершения подготовительных работ можно переходить непосредственно к строительству фундамента. На начальном этапе потребуется провести укладку основания, для этого зачастую осуществляют монтаж бетонной подушки, но гораздо более предпочтительным вариантом является создание легкой конструкции, состоящей из арматуры, щебня и песка.
Процесс ее укладки выглядит следующим образом:
Первоначально готовится необходимо количество арматуры в зависимости от размеров фундамента. Также потребуется одна машина песка и такое же количество щебня 20-40 фракции. Внутри котлована осуществляется разметка мест для укладки подошвы
Для этого по всему периметру роется траншея, особое внимание уделяется ее стенкам: они должны быть максимально ровными. На дно подготовленной траншеи засыпается песок, после чего он подвергается обильному увлажнению и качественной утрамбовке
Щебень засыпается вторым слоем, его точно также потребуется дополнительно утрамбовать. После проведения всех описанных действий можно приступать к монтажу опалубки и вязке арматуры.
Возведение стен
Остальные строительные работы, заключающиеся в строительстве опалубки и возведении стен, должны быть проведены в соответствии со следующей схемой:
- Для строительства опалубки готовится необходимое количество обрезных досок, их толщина должна составлять не менее 25мм.
- Доски устанавливаются в вертикальном положении по всему периметру фундамента. Во время этого процесса следует пользоваться гидроуровнем и постоянно выравнивать конструкцию.
- Внутри надежно натягивается шнур, необходимый в последующем для проверки уровня залитого раствора.
- Заливка подушки будет осуществляться при помощи автоматическогобетоносмесителя. Сразу после этого залитый слой накрывается пленкой, продолжение строительных работ последует только спустя неделю, но в это время бетон будет нуждаться в постоянной проверке и увлажнении.
- Через неделю нужно убедиться, что подушка является полностью застывшей – тогда можно будет приступать непосредственно к установке блоков.
- Для перемещения блоков и их установки в необходимых местах потребуется использовать подъемный кран; монтаж отдельных элементов осуществляется при помощи специального кладочного раствора, рекомендуемая марка – М100.
- Финальный этап при строительстве фундамента заключается в монтаже гидроизоляции. Чаще всего применяется специальная мастика, поскольку технология работы с ней отличается своей простотой. При возведении здания в регионах, где происходит частое и обильное выпадение атмосферных осадков, рекомендуется осуществить монтаж дополнительного слоя непосредственно под установленными блоками. Для этого используется подходящий листовой материал, хорошо подобные функции выполняет рубероид.
Особенности выполнения работ при монтаже фундамента
Чтобы будущее здание стояло ровно, долго и имело достойный вид, необходимо соблюдать все технологические требования по выполнению работ. Первым вопросом, который должен задать себе любой строитель, взявшийся за устройство фундамента из блоков, будет касаться вида грунта, на котором будет находиться строение.
Конструкции такого типа возводятся преимущественно на грунтах с высоким содержанием песка, низким уровнем залегания подземных вод и в регионах с благоприятными погодными условиями.
Вторым важным моментом будет правильное нанесение разметки на местности, а также рациональное распределение ресурсов использования пространства. При небрежном отношении прораба к своим должностным обязанностям падает скорость выполнения работы и ее качество.
Во время монтажа опалубки необходимо определить, сколько для этого понадобится леса.
Скрепить все доски нужно таким образом, чтобы они не отклонялись в сторону, не деформировались и не искривляли в будущем черновое основания фундамента. После заливки жидкого бетона следует выдержать все необходимые сроки согласно строительным нормам, иначе качество основания может быть низким, что в будущем приведет к нестабильности конструкции.
Сборный фундамент из блоков ФБС может устанавливаться с сочетанием кирпича или камня. Такая практика применяется при монтаже блоков больших размеров, что способствует более точному выставлению ФБС-элементов по уровню и препятствует образованию различных трещин и разрывов.

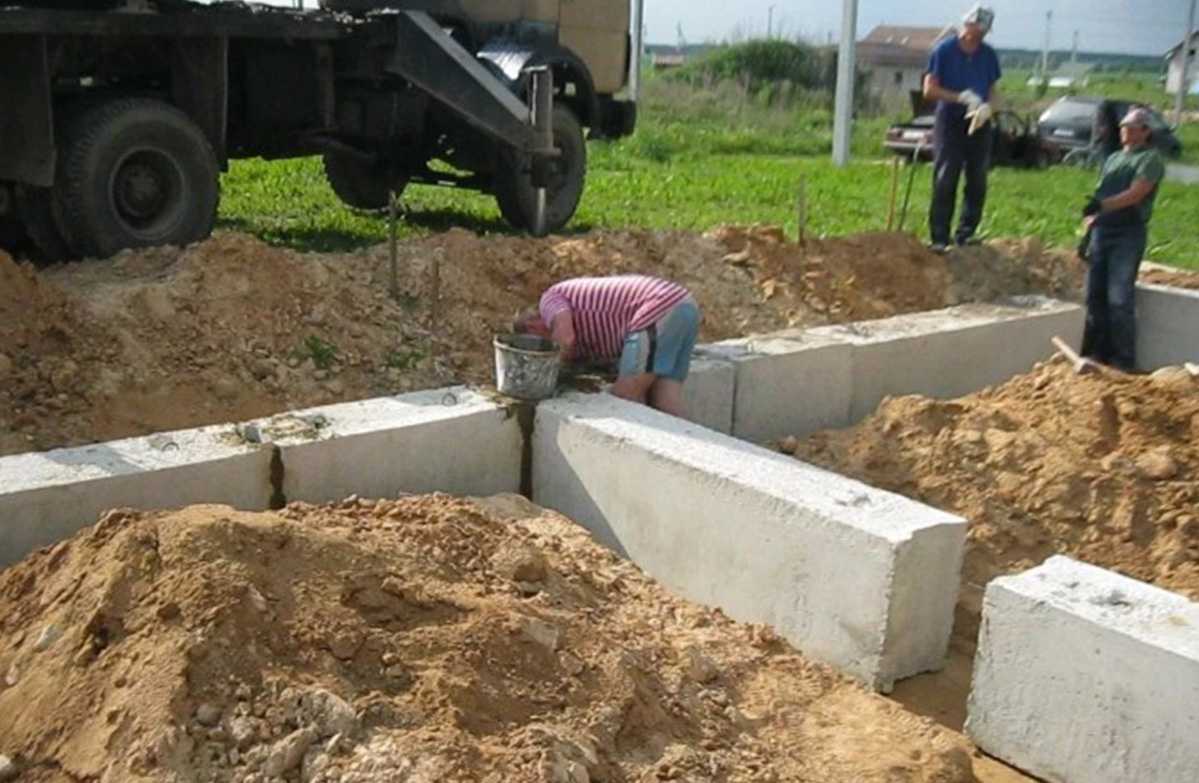

Укладка бетонных блоков производится на цементный раствор, швы заполняются промежуточными материалами вперемешку с раствором на цементной основе. Зазоры в виде заполненных швов позволяют дышать всей конструкции, сохраняя свою первоначальную устойчивость.
После установки фундаментных блоков производится обязательное армирование верхнего слоя конструкции. Эта обвязка может выполняться, как при помощи монолитного метода, так и с применением кирпича.
Отмостка устанавливается на уровне армирующего пояса и предназначается для защиты фундамента от попадания влаги, которая может негативно повлиять на устойчивость всей конструкции. На армирующий пояс укладывается слой гидроизоляции, который при желании можно запустить даже под отмостку.
И всё-таки, несмотря на сложность и трудоемкость строительно-монтажных работ, одним из наиболее устойчивых оснований является фундамент из блоков ФБС. Как укладывать блоки, можно рассмотреть схематически.
Фундамент столбчатого типа выполняется в такой же последовательности, отличительной частью при этом будет являться всего лишь внешний вид конструкции.
Если заказчик все же решился монтировать фундамент из блоков ФБС, пошаговая инструкция всего строительного процесса будет выглядеть следующим образом:
- исследование грунта;
- нанесение разметки;
- выкапывание траншеи или котлована;
- трамбовка земельного основания;
- засыпка песка или щебня и еще одна трамбовка;
- монтаж ленточного железобетонного основания или фундаментных плит;
- установка армирующего пояса;
- монтаж фундаментных блоков;
- установка слоя обвязки;
- укладка гидроизоляции и монтаж отмостки;
- возведение стены цоколя.
Что касается самостоятельного выполнения работ, то монтировать фундамент из блоков ФБС своими руками не рекомендуется в большинстве случаев, так как это довольно трудоемкий и технологически сложный процесс.
Во-первых, необходимо выполнить все расчеты, которые будут заключаться в выборе того или иного вида материалов. При этом нужно учитывать не только особенности грунтов, погодные условия, но и вычислить и сопоставить соотношения нагрузки надземной части строения с крайне допустимым сопротивлением конкретно используемых фундаментных плит и блоков.
Во-вторых, во время выполнения строительно-монтажных работ понадобится тяжелая строительная техника вместе с бригадой квалифицированных рабочих, которые быстро, ровно и качественно установят тяжелые железобетонные блоки ФБС.
Самостоятельно соорудить подобный фундамент возможно лишь в случае строительство легких надземных конструкций, которые не требуют блоков больших весов и размеров. В этом случае целесообразнее всего строить фундамент столбчатого типа с применением блоков ФБС.
Несмотря на то, какой вид основания будет установлен под тем или иным строением, выполнение всех технологических норм и инструкций гарантирует качество и долговечность фундамента, а вместе с ним надежность и безопасность всего здания.Не нашли ответов в статье? Больше информации по теме:
Что такое фундамент из блоков ФБС — описание
Аббревиатура ФБС расшифровывается как «фундаментный блок сплошной». Иногда используют вариант «строительный» или «стеновой», но это неверно. Помимо сокращения ФБС, можно встретить блоки ФБП (пустотелые) и ФБВ (детали с каналами для монтажа инженерных систем).
Такие блоки используют для укладки фундаментов, стен подвалов и цоколей. ФБС изготавливают из тяжелых типов бетона для строительства больших и тяжелых зданий. Для маленьких сооружений берут более легкие модули из силикатного бетона или керамзитобетона.
Для изготовления ФБС в формах размещают стальную арматуру и затем заливают бетонный раствор. По этому принципу ФБС относят к железобетонным конструкциям повышенной прочности.
ФБС бывают разных форм и размеров, но все они регулируются ГОСТом:
- Высота 28 или 58 см.
- Ширина 30, 40, 50 или 60 см.
- Длина 118 или 238 см.
Иногда размеры блоков указывают в дм, округляя их в большую сторону до целого значения.
Допускаются размерные погрешности при изготовлении: до 13 мм по длине, до 8 мм по длине и ширине.
Вес блоков составляет от 260 до 1960 кг в зависимости от размера и типа бетона. При покупке изделий необходимо проверить их вес: если он меньше заявленного в документации, внутри модулей могут быть полости из-за нарушения технологии изготовления.
Плотность бетона, используемого для изготовления изделий, – 1800-2400 кг/м3. Этим характеристикам отвечают бетоны марок М50 – М200. Требуемая влагостойкость – W2 (соответствует пятидесяти циклам замерзания и оттаивания). Марка бетона по морозостойкости – не ниже F200.

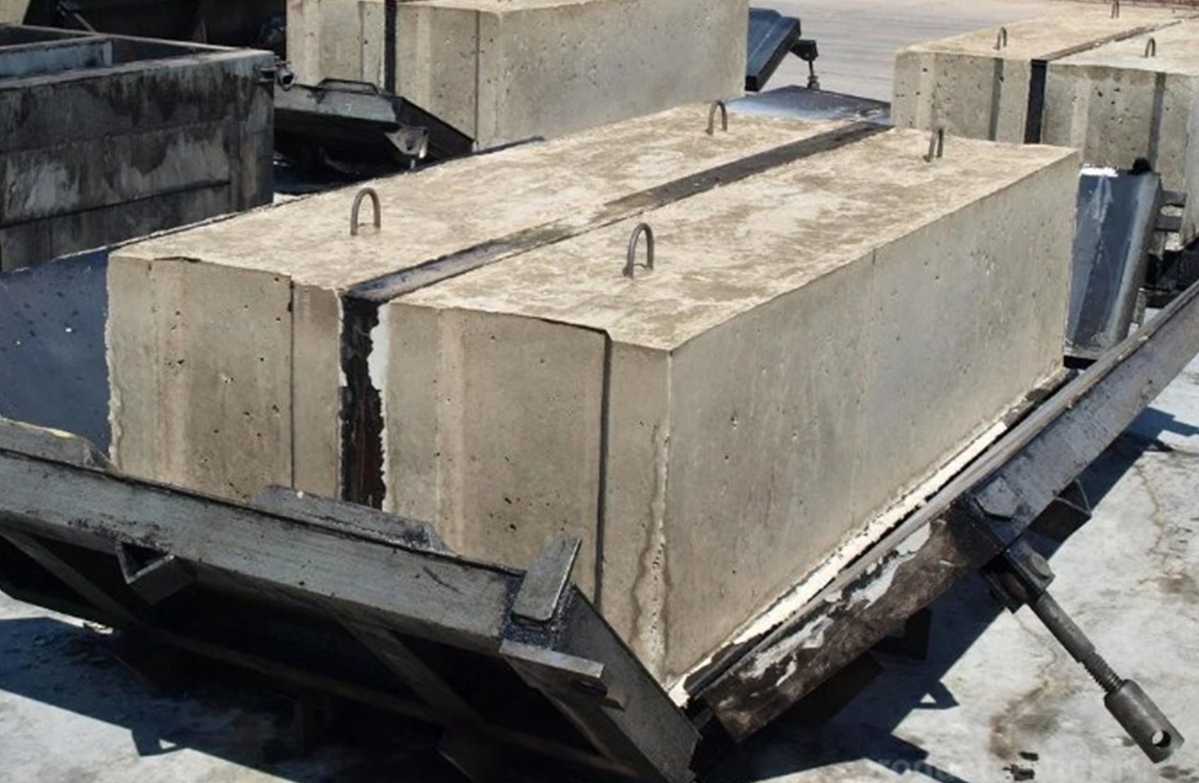

На блоках сверху устанавливают проушины из стали или металлопрофиля для перемещения изделий.
В чем особенности, преимущества и недостатки
Монтируют фундамент из блоков ФБС только на пригодном для этого грунте. Лучше всего подойдет плотный песок или скальная основа. В противном случае под блоки необходимо заливать монолитную подошву, а на сами блоки делать дополнительный армирующий пояс каждые два ряда. Эти манипуляции делают фундамент значительно дороже.
Альтернативным вариантом на слабом грунте может стать нижний ряд блоков с подпятником: такая конструкция при стандартной длине имеет более широкое основание, что уменьшает давление на грунт. На эти блоки монтируют обычные ФБС со смещением ряда таким образом, чтобы стыки верхних модулей приходились на середину нижних. Это обеспечивает дополнительную устойчивость конструкции.
Если грунт малопучинистый, то можно монтировать прерывистое основание. Блоки устанавливаются таким образом, чтобы между ними оставалось расстояние не больше 70 см. В эти промежутки засыпается и трамбуется грунт.
Несмотря на особенности монтажа фундаментных блоков, они имеют определенные преимущества:
- Разнообразие размеров и характеристик изделий, указанных в ГОСТе. Можно подобрать блоки так, чтобы точно попасть в необходимые габариты будущего здания.
- Скорость работ. Не нужно ждать до 4 недель, пока раствор схватится и наберет прочность.
- Долгий период эксплуатации.
- Не нужно монтировать опалубку и арматуру.
- Возможность работы при любой температуре.
Помимо достоинств, у ФБС есть и недостатки:
- Высокая цена.
- Низкая теплопроводность.
- Большой вес. Для монтажа блоков ФБС требуется привлекать подъемную технику.
Иногда к недостаткам фундамента для дома из ФБС относят необходимость организации утепления и гидроизоляции, но эти действия нужны и при строительстве оснований другого типа (плиты, ленты и т. д.).
Зависимость выбора блочного фундамента от характеристик участка
Необходимо ещё до проектирования дома заказать геодезическое заключение об особенностях участка.
Можно, конечно, справиться и у соседей — но это будет не вполне достоверно. Порой даже соседние участки сильно отличаются и по грунтам, и по воде, и по прочим характеристикам.
Грунт
Учебник «Грунты. Фундаменты. Выбор оптимального фундамента» классифицирует почвы так:
- Скальные грунты — это, скорее, кристаллическая порода, скала, а не земля, и порода осадочная (доломиты, спрессованные песчаники, сланцы, ракушечники, известняки). Приемлем любой фундамент, кроме свайного (трудно сверлить скалу).
- Конгломераты — осколки разновидностей скальных грунтов; не размываются и не меняются в объёме, промерзая; приемлем любой фундамент.
- Нескальные грунты:
- связанные — глинистые и суглинистые; глубоко промерзают; способны «поплыть» и сдвинуться, годятся только тяжёлые виды фундаментов;
- несвязанные — песчаный и супесчаный грунты; при намокании склонны к подвижкам, промерзают неглубоко; годятся фундаменты любого типа.
Тип грунта может различаться даже на соседних участках
Если ваш участок — это массив скалы, нетронутый песчаник или осадочные породы, то можно легко ставить блочный фундамент. Хорошо также, если грунт участка состоит из песка или плотных суглинистых почв.
Таблица: минимальная глубина заложения фундамента в песок и глину
| Почва | Минимальное заглубление (м) | |
| 1 | Песок | 0,5 |
| 2 | Глина | 0,7 |
Для приблизительного понимания, какие грунты имеются на вашем участке, есть дедовский способ: садовым буром просверлить шурф и изучить образцы земли с разной глубины. Образец смачивается водой, и если его можно вымесить, как тесто, то это суглинок. Если в воде земля растворится — в ней большой процент суглинистой составляющей. Если выпадет осадок, то на дне глина, а над ней песок.
Чтобы проверить почву, нужно поместить образец в стакан с водой
Грунтовые воды
Уровень грунтовых вод — важнейшая характеристика почв. Если уровень небольшой, то нам прекрасно подойдёт малозаглублённый ленточный фундамент из блоков. Если он довольно высокий, то лента должна быть заглублена на большую глубину.
Структура грунтовых вод на вашем участке оказывает огромное влияние на выбор типа фундамента
Глубина промерзания
Глубина промерзания в наших краях в среднем до одного метра, но возможны и отклонения. Если вы делаете заглублённый фундамент из блоков, то его нижняя точка должна находиться ниже точки замерзания грунта.
Глубина промерзания — фактор, влияющий на глубину заложения фундамента
С уровнем почвенных вод и классификацией почвы напрямую связан опаснейший фактор.
Водяные «линзы»
Там, где на пласте из глины лежит водопроницаемый песок или супесь, осадки проникают через верхнюю почву и остаются под нею в виде так называемых «линз», лежащих на непроницаемом основании и могущих сильно повредить фундаменту. Нужно быть уверенным в том, что на пути закладки блочного фундамента не встретятся «линзы».
При наличии в почве «линз» используется только свайно-ленточный фундамент
Выбор фундамента
От всех вышеперечисленных факторов — грунтов, водяного баланса, наличия линз, глубины промерзания, сведённых в одно геодезическое заключение, и зависит выбор формы фундамента из блоков. Но он зависит и от ваших предпочтений, и от блоков, которые, возможно, уже имеются, и даже от времени года. Поэтому нужно понимать основные преимущества, вехи и опасные моменты сооружения каждого блочного фундамента.
Как мы уже знаем, фундамент из блоков бывает двух типов: столбчатый и ленточный.
-
Ленточный фундамент из блоков бывает мало-, не- и глубокозаглублённым. Строится из керамзитных, пено- и шлакоблоков, бетонных блоков, бетонных панелей, уложенных на подушку из дренирующей смеси. Не очень пригоден для ненадёжных почв, но проблема решается, как правило, углублением и расширением «ленты», укладкой уширенного бетонного или блочного основания из блоков-подушек и созданием капитального бетонного армированного ростверка.
-
Столбчатый фундамент из блоков, пожалуй, самый простой и недорогой для сооружения. Тоже бывает мало-, не- и глубокозаглублённым и тоже делается из керамзитовых, пено- и шлакоблоков, бетонных блоков, бетонных панелей (немонолитные столбы), уложенных в шурфы (если столб заглублённый) или просто на грунт (если незаглублённый) на подушку из дренирующей смеси. Пригоден для нетяжелых зданий типа каркасных домов, беседок и теплиц и любых почв, кроме болотистых.
Недостатки фундамента из ФБС
Сборный фундамент из крупноформатных изделий не может армироваться традиционными способами. Сетки, арматурные прутья прогибаются даже под весом самих ФБС. Поэтому используется нижний пояс из армированных плит (ФЛ или неглубокий ленточный фундамент), верхний армопояс из железобетона, служащие для стабилизации геометрии пространственной конструкции из блоков.
Основные недостатки технологии сборного фундамента приведены ниже.
Бюджет строительства
Фундамент обходится дорого в связи с затратами владельца участка, выбравшего эту технологию, следующего вида:
- аренда спецтехники – изделия необходимо доставить в пятно застройки на грузовике; если разгрузить их можно манипулятором с собственного борта, то для монтажа потребуется полноценный автокран с нормальной грузоподъемностью при максимальном вылете стрелы;
- услуги специалистов – перед установкой необходимо выровнять котлован, уплотнить виброплитой несколько слоев песка, щебня подушки, залить подбетонку, затем разложить фундаментные плиты, залить пустоты бетоном, установить блоки, на последнем этапе потребуется оклеивание стен ленты гидроизоляцией.
Кроме того, может потребоваться изготовление армопояса по верху ФБС блоков. Работы займут еще несколько дней.
Если ФБС заложены в проект изначально, конструкторы привязывают размеры стен и планировку здания со стандартными типоразмерами блоков. В этом случае их не придется колоть в пятне застройки народными способами. На практике подобные проекты для индивидуальных застройщиков – редкость, формировать из целого ФБС несколько кусков все же приходится.
Сложная технология
В 90% случаев индивидуальный застройщик выбирает блоки ввиду технологичности строительства. Он не имеет опыта, профильного образования и не подозревает, что при возведении начнутся дополнительные расходы:
- избежать бетонирования не получится, необходимо изготовление подбетонки;
- придется покупать рулонную гидроизоляцию для подошвы фундамента;
- замешивать раствор в солидных объемах (примерно полтора ведра для укладки каждого блока + смесь для заполнения вертикальных швов);
- закладывать часть пустот между ФБС нужно кирпичом, а без них в здание невозможно ввести коммуникации и обеспечить вентиляционные продухи;
- для максимального ресурса потребуется армопояс (доски для опалубки + бетон + арматура).
Отсутствие армирования внутри ФБС расценивается специалистами двояко. С одной стороны их удобно ломать при заполнении отдельных участков ленты. С другой – откалываются они не всегда по линии, имеют неровные края. Нормальной технологии кроя массивных изделий из тяжелого бетона не существует до сих пор.
Таким образом, для индивидуальных застройщиков блоки ФБС являются не самым лучшим вариантом. Увеличивается смета, сборная лента по умолчанию менее стабильна, чем монолитная конструкция. Поэтому блоки чаще применяют в промышленном и гражданском строительстве. Однако при строительстве бань, коттеджей из срубов, СИП панелей, по каркасной, фахверковой технологии на мелкозаглубленном ленточном фундаменте (МЗЛФ) один слой блоков без подушек гораздо выгоднее монолитной конструкции.
Рекомендуем: Как сделать фундамент из блоков ФБС.
Расходные материалы
Кроме основных материалов для приготовления бетонной смеси, необходимо подготовить и вспомогательные.
Это добавки:
- керамзит;
- шлак;
- известь;
- гравий;
- добавки, которые изменяют характеристики готового бетонного блока.
К ним относят:
- пластифицирующие;
- воздухововлекающие;
- уплотняющие;
- противоморозные;
- ингибирующие коррозию;
- ускорители отвердения.
Если в бетонной смеси присутствует небольшое количество воды, то она превращается в густую массу, из которой нельзя залить полноценный бетонный блок для строительства. Чтобы избежать загустения используют пластификаторы. Они улучшают пластичность бетона и способствуют нормальному распределению смеси в форме. Пластификаторы должны быть растворимыми.
Воздухововлекающие добавки позволяют получить пористую структуру – использовать их или нет решает сам человек, который занимается изготовлением бетонного блока. Есть требование: процент такой добавки должен быть минимальным.
Уплотняющие добавки увеличивают долговечность бетонного блока. Они заполняют пространство между зернами цемента, а также уменьшают поры: их также необходимо добавлять в небольшом количестве.
Ускорители отвердения позволяют бетону быстрее застыть, особенно, если изготовление происходит при неподходящем температурном режиме. Если в процессе производства используется арматура, то необходимо обязательно добавить ингибиторы коррозии, чтобы предотвратить разрушение металлических волокон.
Технология строительства
Сооружение блочного фундамента ленточного типа осуществляется в таком порядке:
- Предварительно необходимо провести расчет размеров и приобрести материалы в нужном количестве.
- Специалисты советуют начинать строительство с построения плана здания.
- Вырываются траншеи, предназначающиеся для размещения блоков. Их глубина должна находиться на уровне промерзания почвенного слоя.
- Днище котлована готовится под размещение этих блоков.
- Нужно увеличить площадь опоры фундамента данного типа за счет использования так называемой подушки, которая представляет собой специальный трапециевидный блок, способствующий максимально равномерному распределению нагрузки по всей площади грунта.
- Следующий шаг заключается в укладке блоков. При сооружении ленты следует позаботиться о том, чтобы толщина цементной стяжки составляла не менее двух сантиметров.
- Устройство гидроизоляции с помощью рубероида либо какого-нибудь другого аналогичного материала.
- Боковые стороны конструкции, которые соприкасаются с почвенным слоем, тщательно пропитываются битумом.
- В конце нужно полностью заполнить все имеющиеся пазухи.
Современная технология строительства блочного столбчатого основания предусматривает выполнение следующих этапов:
- Перед началом выполнения работы необходимо предварительно подготовить площадку – тщательно очистить от различного мусора, а также выровнять участок.
- Если сооружение здания происходит на местности с глинистой почвой, нужно позаботиться о создании подсыпки из гравия.
- Выполняется разметка строительной площадки, которая заключается в нанесении отметок на места, где планируется установка опор.
- Необходимо из блоков сформировать столбы длиной менее одного метра и залить каждую отдельную конструкцию бетонным раствором.
- Проводится монтаж распорок, сделанных из деревянных брусков.
- На дне ямы следует сделать так называемую подушку из щебня и песка с целью обеспечения дополнительной защиты будущего здания от просадок по тем или иным причинам.
- Создается опалубка, конструкция которой возводится с помощью деревянных щитов. Для получения опалубки несъемного типа нужно использовать трубы из металла и асбестоцемента.
- В обязательном порядке проводится армирование опор – монтируются арматурные прутья, а также крепится проволока для горизонтальных перемычек.
- После завершения выполнения работы по связыванию арматуры необходимо приступать к заливке строения бетонным составом. Раствор нужно утрамбовывать таким образом, чтобы он максимально плотно прилегал к стенкам конструкции и почве. Это позволяет исключить появление пустот.
- Одним из важных этапов считается обеспечение качественной гидроизоляции, которая создается с помощью прочной рубероидной прослойки, накладывающейся поверх блоков.
- Затем создается составляющая в виде ростверка.
- Перемычки соединяются тонкими арматурными прутьями, образуя надежный каркас.
- Бетонным раствором заливается полученная форма и оставляется в покое до полного высыхания вещества.
Фундаментные блоки плюсы +и минусы
У каждой разновидности стройматериала есть плюсы и минусы. ФБС не является исключением. Для начала стоит рассмотреть достоинства блоков рассматриваемого образца. Фундамент из ФБС это:
- Наличие стандартов ГОСТ 13579-78, которые регламентируют производство блоков из бетона определенных размеров и характеристик
- Высокая скорость производства строительных работ. Цокольные помещения здания выкладываются в течение нескольких дней, что достигается за счет крана.
- Прочность блоков заводского производства подтверждается системой строгого контроля и автоматизированным процессом. Соблюдение пропорций составляющих при изготовлении
- ФБС положительно сказывается на конечном результате строительных работ
- Простота и универсальность. Для монтажных работ не нужны специальные навыки. С помощью широкого размерного ряда удается собрать основание здания подходящей конфигурации и сложности
- Возможность производства строительных работ в разных климатических условиях
- Удобство сборки становится возможным благодаря наличию монтажных петель и пазов
Говоря о недостатках ФБС, стоит отметить высокую стоимость стройматериала. Также к числу недостатков можно отнести большую мощность монолитного фундамента. Блоки из бетона требовательны к , что также в некоторых обстоятельствах усложняет работу. Швы между блоками нуждаются в гидроизоляции. Фундамент из ФБС необходимо утеплять от промерзания в холодных регионах страны.
Разработка котлована.
1. Случайные переборы грунта при разработке котлована или траншеи в отдельных местах должны быть заполнены тем же грунтом, доведенным до естественной плотности. 2. Для того что бы грунт основания не размывало, размягчая и снижая его несущую способность, до устройства фундаментов должны быть выполнены работы по отводу поверхностных и подземных вод от котлована (открытый водоотлив или дренаж, водопонижение и др.). 3. Перерыв между окончанием разработки котлована и устройством фундамента, как правило, не допускается. При вынужденных перерывах должны быть приняты меры к сохранению природных свойств грунта основания.
