Кирпичные столбы для забора своими руками: инструкция

Особенности дизайна

Внешний вид кирпичного забора обеспечивается путем различной кладки кирпичей или использования кирпичей разного цвета. В последнем случае заранее разрабатывается эскиз ограды и схема-порядовка кладки. Комбинации и расцветки зависят только от фантазии мастера.

Привлекательный дизайн можно выполнить и из однотонного кирпича, но с использованием различных способов его укладки и перевязки рядов. Выделяются следующие варианты.

Рельефная кладка

Она обеспечивается путем формирования на поверхности объемных элементов. Популярны такие разновидности:

1. «Вытачка». За стеновую плоскость выдвигаются один или несколько кирпичей с целью формирования определенного орнамента. Может выдвигаться целый ряд.
2. «Карниз». Самые верхние ряды кладки выдвигаются вперед во отношению к основной поверхности. Выступ делается в виде ступенек.
3. «Елочка». Кирпичи ложатся наклонно (чаще всего под углом 45 градусов). Так можно сформировать всю поверхность секции забора, уложить один или несколько рядов, сформировать «елочку» по вертикали. Ряды из наклоненных элементов могут выдвигаться наружу или наоборот утапливаться в стене.
4. «Сетка». Кладка аналогична «Елочке», но кирпичи находятся в одной плоскости, а между смежными рядами наклоненных элементов делается перевязка.
5. «Ежик». Кирпичи укладываются наклонно так, чтобы их углы выступали за пределы стеновой плоскости.
6. «Купол». В верхней части забора кирпичи ложатся в форме пирамиды.
7. «Соты». Производится ложковая кладка. В ряду между кирпичами оставляется зазор шириной до трети кирпича. Такие зазоры могут выполняться с разным шагом и в различной комбинации.

Плоская кладка

С обеспечением характерной текстуры. Нужный дизайн обеспечивается различным сочетанием ложковых и тычковых укладок, а также разной перевязкой одинаковых рядов:

1. Английский вариант. Стенка забора имеет толщину в один кирпич. Ложковые и тычковые ряды чередуются. В тычковом ряду 2-ой кирпич с обоих краев ряда стесывается в продольном направлении наполовину.
2. Фламандская кладка. В каждом ряду есть ложковая и тычковая укладка в разном сочетании для формирования определенного рисунка. Тычковая сторона может располагаться через 1-3 ложка.
3. Сочетания рядов. При строительстве заборов наиболее распространены такие варианты укладки рядов – поочередное чередование ложкового и тычкового рядов; только тычковая кладка с перевязкой и без нее; чередование тычкового ряда с 2-4 ложковыми рядами; чередование ложкового рядка с 2-4 тычковыми кладками.

Арочные пролеты

Между кирпичными колоннами возводятся кирпичные арки. Нижняя часть секций может выполняться из различных материалов.

Резная

Достаточно сложной в самостоятельном исполнении считается резная кладка. В этом случае кирпич подвергается ручной обработке с целью придания ему необычной формы. Для такой резьбы применяется стамеска, напильники, наждачный круг.

Небольшие сколы заполняются кирпичной пылью, смешанной с клеевым составом. Фигурные элементы укладываются по определенной схеме, что позволяет создать объемную композицию.

Советуем почитать: Столбы и колонны из кирпича своими руками

Особенности и проблемы

Чаще всего при работе со столбами из кирпича у неопытного мастера возникает проблема по изменению размеров, визуальным скручиванием конструкции. Обычно это выражается в том, что верхние ряды выглядят немного шире нижних. Проблема нарастает – в каждом ряду добавляется по миллиметру нежелательной ширины. Для устранения проблемы нужно контролировать каждый ряд с применением шаблонов и рулеток.

Еще одна проблема – смещение граней столба, его скручивание вокруг собственной оси. Исправить эту ошибку сложнее – к скрученным столбам сложно присоединить пролеты. Поэтому необходимо обязательно во время кладки контролировать углы конструкции. Новичку для контроля можно посоветовать использование уголков, которые на время закрепляются к противоположным любыми подходящими креплениями.

Перед кладкой следует обдумать, как к столбам прикрепляется пролет. Для этого к арматуре в столбе привариваются закладные: шпильки, уголки и прочее, к чему можно затем прикреплять деревянные планки. Приваривание закладных производится на одной высоте, чтобы поперечные планки были горизонтальными. Для ворот понадобится три или более металлических закладных шириной не менее 3 миллиметров.

Колпаки из композита, металла или бетона есть в продаже, их можно изготовить из обычного кровельного железа, которое сгибается на листогибе. Крепления выполняются саморезами или заклепками. Для этого предварительно высверливаются отверстия, которые необходимо покрыть специальным составом против ржавчины и покрасить.

Заключительные работы

Если кладка кирпичного забора проводилась в «черновую», то после высыхания цементного раствора между кирпичами нужно будет оштукатурить всю поверхность конструкции. Многие считают, что только такой метод даст возможность поэкспериментировать с отделочными работами – на штукатурку можно наносить и краску, и декоративную штукатурку, и делать фрагментарное декорирование имитационными материалами.

Но если  забор возводился в «чистовую», то нужно будет сделать расшивку швов. Можно осуществить этот процесс несколькими способами – на изображении ниже показаны все возможные варианты:

Делается это специальным инструментом – узкий шпатель с насечками, которым проводят по стыкам кладки. В результате такой работы можно сделать углубления между кирпичами или небольшой выступ – тут уж все зависит от фантазии мастера.

Обратите внимание: некоторые мастера рекомендуют при кладке кирпича накладывать небольшое количество раствора – в таком случае он не будет выступать за пределы поверхности  строящейся стены. Далее можно добавить в цементный раствор краситель и уже потом заделать швы – в результате может получиться весьма оригинальное сочетание кирпича и расшивки

Еще одно важное уточнение – обязательно нужно позаботиться о гидроизоляции всей кирпичной конструкции, для чего нужно использовать колпаки на столбы и накладки на стены. Они продаются на строительных торговых площадках и могут стать декором для всей конструкции

На изображении внизу показаны варианты таких защитных накладок и их примерные размеры:

Устанавливаться такие накладки и зонты могут двумя способами:

• вмуровываться в процессе возведения кирпичного забора – на колпаках и накладках имеются специальные приспособления для заделки в кладку;
• насаживаться после окончания основных строительных работ – в таком случае у колпака и накладки будет широкое посадочное место.

В случае использования в качестве столбов в кирпичном заборе металлических элементов нужно использовать и специальные колпаки-зонты – они также реализуются в магазинах. Есть даже керамическая защита – смотрится респектабельно, имеет большой выбор в плане дизайнерской мысли, отличается длительным сроком эксплуатации, не поддается воздействию коррозии, не требует  ежегодного обновления/ремонта. Но при всех этих качественных характеристиках не стоит забывать о высокой стоимости керамической защиты на кирпичный забор – именно этот фактор делает ее менее практичной.

Если планируется установить защиту от влаги с осветительными приборами, то нужно заранее продумать и осуществить прокладку электрического кабеля в столбах, в противном случае придется делать специальные отверстия для этого, что неизбежно испортит внешний вид всей конструкции.

Обратите внимание: если в качестве защиты используются колпаки/зонты с осветительной функцией, то позаботьтесь о качественной изоляции всех электрических проводов. Это необходимо даже если выбраны керамические материалы

Строительство кирпичного забора своими руками – дело небыстрое, но весьма интересное. Можно проявить свои дизайнерские способности и сделать банальное ограждение приусадебного участка настоящим шедевром.

Рассчитаем количество раствора

Раствор для кладки кирпича на опоры ограждения

Для кладки его объем принимается равный 1/5 от суммарного объема кирпича, который составит: 0,25*0,12* 0,065*80 = 0,156 м3. Разделив на 5, получим значение 0,032 м3 – это количество раствора, которое понадобится для кладки.

Но не забываем, что еще необходимо заполнить раствором полость внутри столба. Она имеет форму параллелепипеда, в основании которого квадрат со сторонами 0,14* 0,14 м и высотой 1,5 м. Вычисляем его объем: 0,14*0,14*1,5 = 0,0294 м3. Общее количество раствора: 0,032 + 0,0294 = 0,0614 м3.

Можно считать и по-другому. Просто из объема, который занимает столб (0,3802 *1,5 = 0,2166 м3), вычесть объем кирпича (0,2166–0,1560 = 0,606 м3) и получить примерно такое же значение.

Итак, для одного столба нужно кирпича 84 штуки и раствора примерно 0,0614 м3 (переходя на более простой язык – чуть больше шести стандартных ведер).

На самом деле нужное количество будет немного меньше, поскольку арматура тоже занимает какой-то объем. Разницу (при условии использования для этих целей стальной трубы 80*80 мм с толщиной 2 мм составит около 1/10 стандартного ведра) можно списать на непредвиденные расходы. А они всегда присутствуют.

Аналогично можно вычислить количество материала для кладки в два кирпича или для столбов другой высоты. Рассчитать также придется нужное количество кирпича и раствора для секций, арматуры и всего необходимого для фундамента.

Если все вычисления выполнены, учтены все нюансы, можно закупать материал. И начинать строительство собственного забора. Пусть же оно будет удачным!

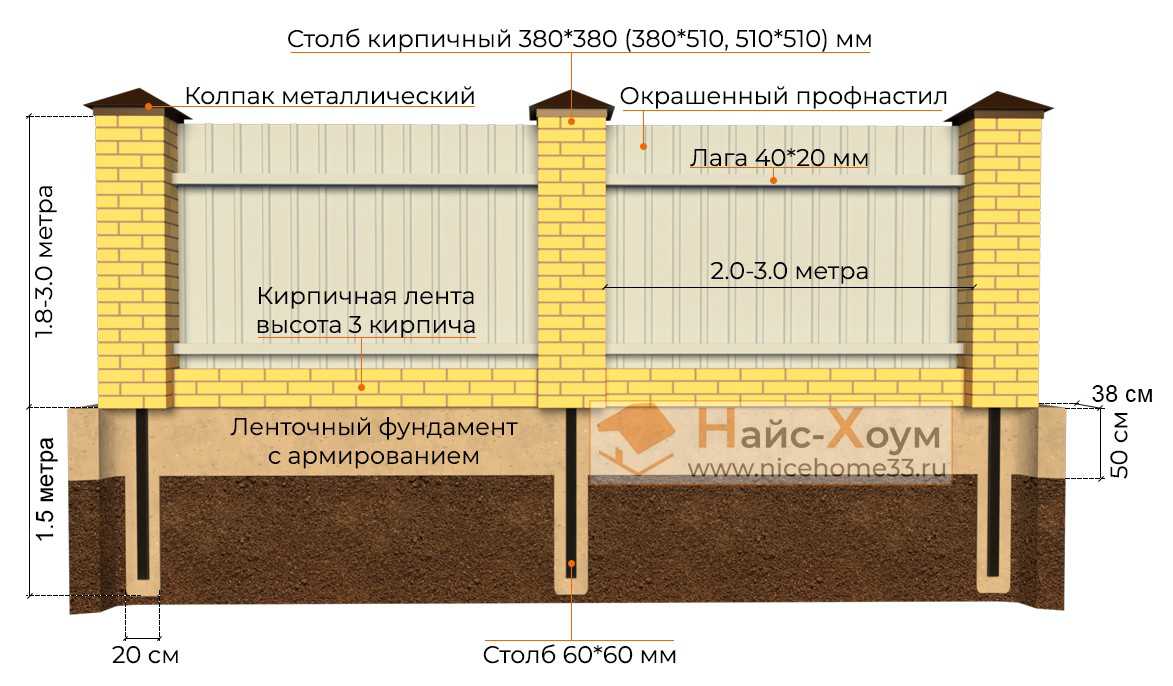

Расчет кирпичных столбов и подготовка фундамента

В устройстве кирпичных столбов для забора нет ничего сложного. Имея определенные знания и соблюдая технологию, вы вполне можете возвести их сами. Для этого нужно изучить схему кладки столбов, рассчитать и заранее приобрести все необходимые материалы, правильно выстроить последовательность работы. Все это сделает возведение ограждения быстрым и правильным.

1. Во-первых, рассчитайте требуемое число опор, в зависимости от длины забора и запланированного материала пролетов. Как правило, столбы из кирпича возводятся с промежутком 3 м друг от друга. Это расстояние часто увеличивается, потому что плотное расположение столбов ухудшает вид забора. Хотя у каждого свой вкус и подход. Также надо учитывать особенности ландшафта. Расстояние между кирпичными столбами может быть 4-6 метров, а иногда и больше, это делается в том случае, если протяженность забора очень велика (более 200 м).
2. После подсчета нужного количества столбов, между первой и последней точками натягивается веревка и определяются места сверления под опоры, которые фиксируются кольями.
3. Следующим этапом должна стать закладка фундамента под кирпичный столб и установка стержня.

Для забора с кирпичными столбами фундамент просто необходим. Его нужно обязательно расширить в глубину – это увеличит сопротивление пучению грунта. Расширение обычно делается двойное (внизу в два раза шире верха).

Все происходит в следующей последовательности:

1. Для заливки фундамента по периметру участка подготавливается траншея, глубина которой 40 см и ширина 25 см.
2. Под столбы делаются расширения с углублением 40*40*120 см.
3. Выставляется деревянная опалубка, высотой от 5 см до 15 см.
4. Засыпается «подушка» — это слой песка 10-15 см, которая нужна для амортизации сооружения и сглаживания колебаний грунтовых вод.
5. Изготавливается каркас из арматуры, чтобы повысить прочность фундамента.
6. Яма заполняется бетоном.
7. Закрепляется сердечник столба. Сердечник столба устанавливается обязательно по центру ямы с раствором и надежно фиксируется. При возведении ограждений с ленточным фундаментом сердечники бетонируются в процессе возведения забора.

Перед началом кладки кирпичного столба, фундамент отстаивается не менее недели. Кладка кирпича начинается только после полного высыхания бетона.

Возможные проблемы и их решение

Основные проблемы, которые могут возникнуть при кладке столбов своими руками — это изменение размеров и «скручивание». Оба дефекта возникают из-за недостаточного контроля.

При кладке столбов своими руками, часто верхние ряды становятся значительно шире, чем нижние. Это происходит постепенно, добавляется миллиметр или даже меньше, но почти в каждом ряду. В результате, на высоте 2 м ширина столба 400 мм и даже больше. Это вместо вместо 380 мм. Исправление этой ошибки — контроль размера каждого ряда.

Контролировать размеры столба только строительным уровнем недостаточно. В основном используется бытовой инструмент (желтого цвета), а у него достаточно большая погрешностью И если уровень имеет длину 60-80 см, незначительные отклонения по вертикали вы просто не увидите. Потому дополнительно используют рулетку — перемеряя каждый ряд. Чтобы уменьшить время, которое уходит на контроль, можно сделать по размеру столба шаблон (например, из ровных планок) которым проверять наличие отклонений.

Кладка столбов для забора ведется вокруг металлической армирующей трубы, вертикальность проверяется после укладки каждого ряда

Самостоятельная кладка столбов без опыта подобной работы может привести к еще одной ошибке: грани столба могут смещаться, столб при это как бы скручивается вокруг своей оси. Этот недостаток намного более неприятен: попробуйте к таким столбам пристроить пролеты. Проблем будет много. Потому при кладке каждого ряда, надо строго следить за тем чтобы углы располагались строго один над другим.

Облегчить задачу можно при помощи двух уголков, прикрученных к противоположным углам. Их временно крепят к нижним рядам (болтами или саморезами в шов) а потом используют как ориентир, ставя кирпичи строго в уголок.

Какой кирпич выбрать для забора?

Кирпичная кладка отличается от других материалов долговечностью и экологичностью. Для строительства заборных столбов обычно выбирают один из нескольких видов кирпичей:

• силикатный;
• керамический;
• клинкерный;
• фасадный.

Для изготовления силикатного кирпича используется известь и кварцевый песок. Материалы прессуются и обжигаются, после чего получаются кирпичные блоки. Чаще всего силикатный кирпич имеет белый цвет, но выпускают также и материал других цветов. Это прочный и экологичный материал, который устойчив к сильным морозам. Существенный минус силикатного кирпича — он боится влаги.

Керамический кирпич более прочный, чем силикатный, но и стоит он дороже. Блоки изготавливаются из глины, которая долгое время находится под воздействием высоких температур. Благодаря этому керамический кирпич считается одним из самых прочных материалов, не боится перепадов температур и высокого уровня влажности.

Клинкерный кирпич также как и керамический производится из глины. Сырье берется только высшего качества и содержит алюминий. Кирпичный забор из клинкерных блоков наиболее долговечен. Материал впитывает не более 6% влаги из окружающей среды, что является низким показателем по сравнению с другими материалами. Он устойчив к внешним воздействиям и практически не деформируется со временем. Клинкерный кирпич изготавливают в самых разных цветах и фактурах, поэтому он подойдет для различных дизайнерских решений.

Для изготовления фасадного кирпича применяются самые различные материалы. Этот материал сделан специально для украшения в интерьере. Фасадные блоки могут быть выполнены под натуральный камень. Фасадный кирпич имеет небольшой вес, является жаропрочным материалом и не выгорает на солнце.

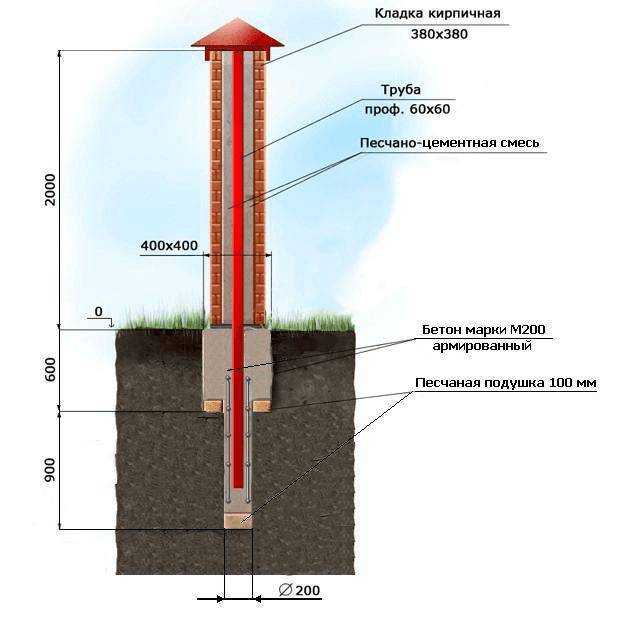

Свайный фундамент под кирпичный столб для забора с легким заполнением

Свайный фундамент под кирпичный столб делают по стандартной технологии:

• бурят ямку нужной глубины (диаметр 25-35 см);
• на дно засыпают ведро-два щебня;
• уплотняют;
• ставят трубу, вокруг которой впоследствии будут вести кладку столба (на пучинистых грунтах к закапываемой части часто приваривают несколько отрезков металлических прутков, лент, уголков -для большей устойчивости);
• труба выставляется строго вертикально, фиксируется ;
• для пучинистых грунтов, если к трубе не приварили металлические куски, можно в лунку воткнуть несколько арматурных прутков, для очень сложных грунтов можно связать каркас;

Длина труб складывается из двух величин: из той части, что замуровывается в бетон и той, что будет торчать сверху. Причем верхний участок трубы совсем не обязательно в данном случае должен быть до самого верха столба. Он может быть на 40-50 см короче. Исключение — столбы, на которые будут навешиваться ворота и/или калитка. Тут внутреннее армирование должно быть практически до самого верха.

Если забор планируется полностью кирпичным или в регионе большие ветровые нагрузки, скорее всего, вам необходимо будет делать полноценный ленточный фундамент. Еще вариант — сваи, связанные мелкозаглубленной лентой.

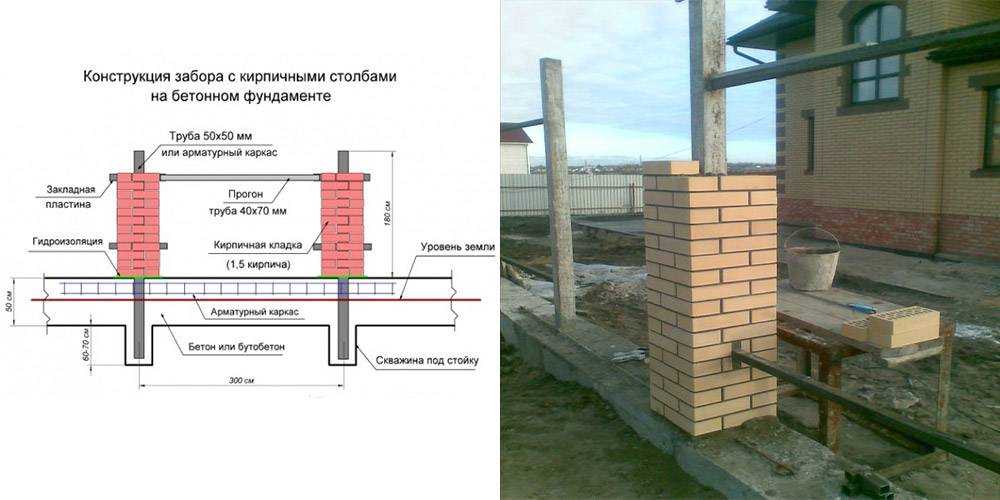

Конструкция забора с кирпичными столбами на монолитном железобетонном фундаменте

О навершиях

Колпаки для защиты кладки кирпичных опор заборов

Вот он, ваш первый кирпичный столб, сделанный своими руками! Он идеально ровный, со швами одинаковой ширины, выполненный по всем правилам – загляденье! Чтобы он оставался таковым долгие годы, необходим последний штрих – навершие, что выполняет сразу несколько функций:

1. Защищает кирпич от излишней влаги, которая при замерзании будет его разрушать.
2. Защищает бетон и металлические трубы-основы, находящиеся в середине столба. Если их не защитить, то во время дождей бетон будет постепенно выкрашиваться, а вода, скапливаясь в образовавшихся углублениях, рано или поздно доберется до металлической основы.
3. И, наконец, навершие придает столбу более привлекательный, законченный вид, являясь его украшением.

Для кирпичных столбов обычно используются металлические колпаки, размер которых подбирается так, чтобы они выступали за границы столба на несколько сантиметров. При их выборе отдавайте предпочтение изделиям без заклепок, с хорошо обработанными плотными стыками, которые способны обеспечить надежную защиту. Кроме того, к навершиям предъявляются следующие требования:

• устойчивость к атмосферным осадкам;
• достаточный угол наклона, препятствующий скоплению влаги;
• возможность надежного и аккуратного крепления к столбу;
• наличие вентиляции, препятствующей образованию конденсата.

Как посчитать расход материала

Кирпич продают штучно или заказывают поддонами, на которых перевозят продукцию. В одной стандартной паллете содержится 420 шт. одинарного керамического или 400 шт. силикатного.

Для начала определяют объем кирпичных столбов. Для этого измеряют ширину, длину и высоту изделия, затем перемножают и находят объем. Разные по габаритам столбы считают отдельно, после этого все кубатуры складывают. Объем нужно разделить на объем одного элемента, чтобы найти количество.

Кубатуру одного кирпича высчитывают по его размерам:

• одинарный — длина 250 мм, ширина 120 мм, высота 88 мм;
• полуторный —250 х 120 х 88 мм, соответственно;
• двойной — 250 х 120 х 138 мм.

Если есть нестандартные, фасонные кирпичи неправильной геометрической формы, их считают поштучно по месту применения. Столбы бывают полнотелые или выполненные в форме колодцев, что нужно учитывать при расчете объема кладки.

Расчет количества требуемого материала

Провести строительство кирпичного зазора можно своими руками, но прежде следует купить требуемое количество материала и цемента. От типа выбранного кирпича зависит стоимость будущего сооружения.

Как показывает практика, на одинарную кладку уходит 100 штук стандартных красных кирпичей на один квадратный метр конструкции, двойная потребует в два раза больше.

Если возводимая конструкция несет декоративные качества, то следует проводить возведение сооружения в полкирпича. Высота ограждения составляет от 0,5 до 3,5 метра. Зная размеры одного кирпича и площади будущей конструкции можно посчитать требуемое количество материала.

Расчет глубины на примере

Кладка столба на готовый фундамент ограждения

Приведем пример расчета глубины для сплошного забора со следующими параметрами:

• высота забора – 2 м;
• ширина секции 2,5 м.

Перемножив эти две величины, определяем площадь каждой секции: 2*2,5 = 5 м2. Для определения ветровой нагрузки, необходимо это значение умножить на аэродинамический коэффициент (для средней полосы принят 1,4) и величину напора ветра (примерно 40 кг).

Умножая, получаем: 5*1,4* 40 = 280 кг. То есть, каждая стойка в нашей конструкции будет испытывать весовую нагрузку, равную 280 кг. Для расчета изгибающего момента эта величина умножается на константу, равную 0,8: 280* 0,8 = 224 кг/м.

Чтобы определить необходимую величину заглубления, достаточно эту величину разделить на коэффициент момента сопротивления, который принимается равным 225 кг. Получаем: 224 кг/м: 225 кг = 0,99 м. То есть, примерно 1 м.

Кроме того, необходимо учесть еще один важный момент – глубину промерзания грунта. Если в вашей местности грунт имеет особенность вспучиваться при замерзании, то нижнюю часть опоры нужно заглублять ниже уровня промерзания. Это примерно на глубину 1,5 м для средней полосы. Если же это невозможно, то опора в нижней части бетонируется с расширением, которое играет роль якоря.

Виды кладки при обустройстве столбов

Рисунок 1. Порядовка различных способов кладки столбов из кирпича.

Для кладки может быть применен метод 2х2, 2х1,5 или 2х2,5 изделия. Если опоры предстоит возводить для забора, то рекомендуется использовать один из первых двух представленных вариантов. Для того чтобы столб был способен справляться с нагрузкой, которую будут оказывать секции, калитка и ограждения, то предстоит принять меры для усиления. Для этого некоторые ряды нужно укрепить армирующей сеткой, а вот если речь идет о строительстве столбов, которые предполагается соединять с кирпичными стенами главной постройки, то необходимо монтировать внутрь конструкции металлические армирующие прутья. Это позволит не только сделать систему более крепкой, но и продлит срок ее жизнедеятельности.

При кладке столба по системе 2х1,5 изделия стартовый ряд нужно монтировать в 6 кирпичей, обращая их тычками друг к другу. Следующий ряд нужно монтировать так, чтобы 2 наружных изделия и две 1/2 части были расположены поперек элементов первого ряда. Между ними следует уложить 3 изделия параллельно друг другу. В следующей линии четыре изделия предстоит уложить ложок в ложок на 90° по отношению к кирпичам предыдущего ряда. Остальное пространство станут заполнять два элемента, которые устанавливаются ложками к предыдущим изделиям в ряду и тычками — друг к другу. Следующий ряд станет таким же, как третий, только все нужно отразить на 380°. На рис. 1 можно увидеть порядовку всех представленных способов кладки столбов из кирпича.

Два на два кирпича

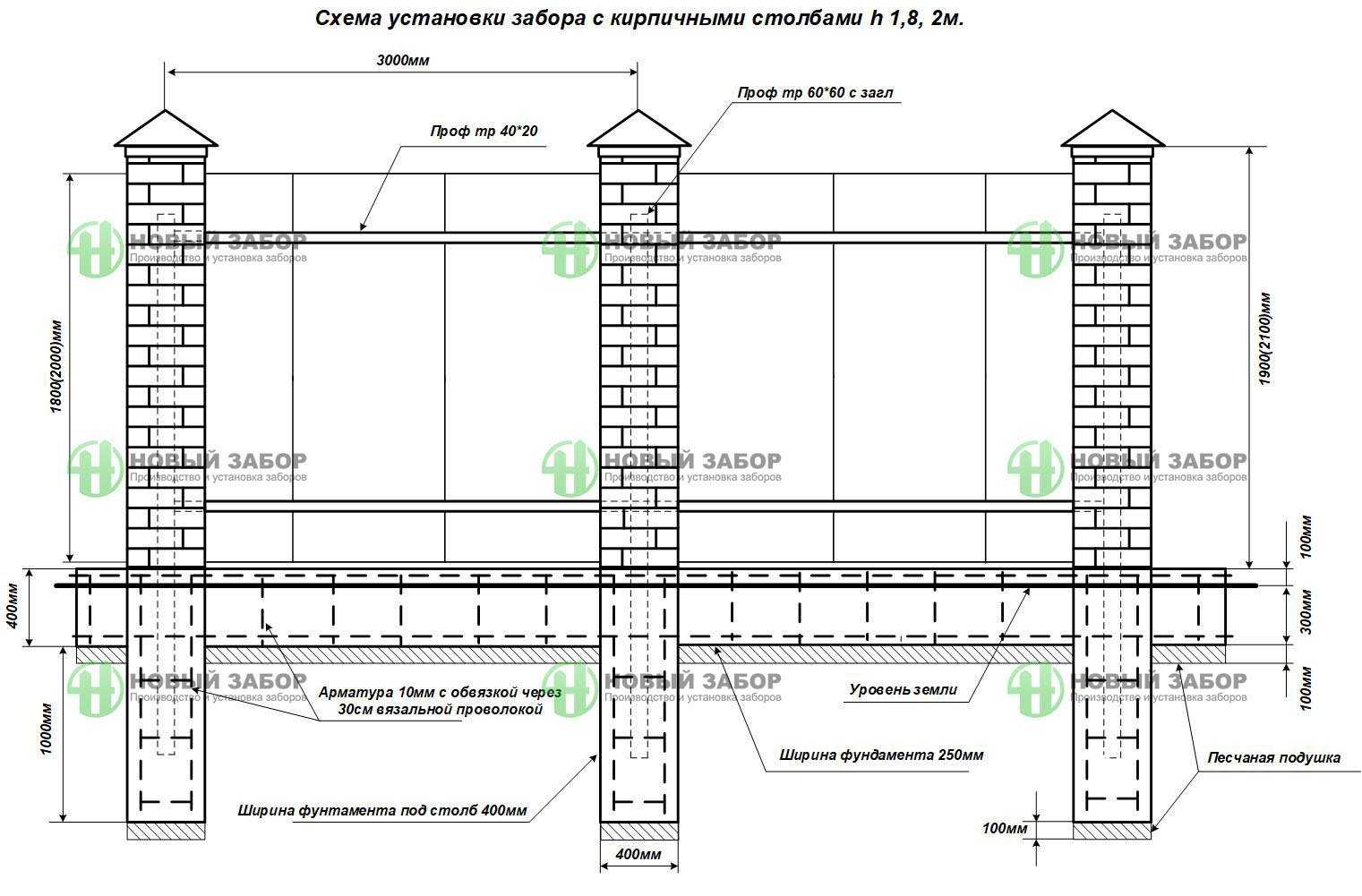

Схема кирпичных столбов.

Этот способ несколько отличается от вышеприведенного. Стартовый ряд предполагает укладку восьми изделий тычком к тычку в два ряда. Следующий ряд предусматривает укладку по 2 изделия вдоль длинных сторон конструкции тычками друг к другу, располагаться они должны под углом в 90° по отношению к нижним.

В пространство между ними нужно расположить 4 кирпича перпендикулярно по отношению к боковым и параллельно друг другу. В третьем ряду кирпичи должны быть уложены в виде отражения предыдущего ряда.

Далее изделия нужно монтировать, как и в стартовом ряду, однако направление кирпичей будет перпендикулярным по отношению к элементам в этом ряду.

Кладка два на два с половиной кирпича

В стартовом ряду 10 кирпичей нужно расположить в два ряда, обратив тычковыми поверхностями друг к другу. Следующий ряд предполагает укладку вдоль длинных сторон конструкции по два целых кирпича и по одной ½ части с каждой стороны, обратить их следует тычками друг к другу, но на прямой угол по отношению к нижним. В пространстве между ними следует расположить 5 изделий под углом в 90° по отношению к боковым, однако параллельно друг другу. В следующем ряду нужно уложить два ряда по 4 изделия ложок в ложок, их расположение должно быть перпендикулярным относительно кирпичей в первом ряду. Остальное пространство нужно заполнить двумя изделиями, которые должны быть обращены ложками к кирпичам в предыдущем ряду, относительно друг друга они должны быть расположены тычками. Четвертый ряд станет зеркальным отражением предыдущего.
