Проекты барбекю из кирпича

Выбор подходящего места на участке для установки печи

Для определения места установки, рекомендуется учесть такие моменты:

1. Конструкция должна располагаться недалеко от зоны отдыха (беседки, веранды, летней кухни).
2. Рельеф должен быть ровным, без резких перепадов.
3. Удобство подхода к мангалу. По возможности обустраивается одна или несколько тропинок.
4. Подвод коммуникаций. Если по плану изделие будет оснащено мойкой, то учитывается близость пролегания водопроводных труб, канализации. В зимнее время в садовых мангалах доступ воды перекрывается, чтобы трубы на морозе потрескались.
5. Направление ветра. Дым не должен быть направлен в сторону зоны отдыха. Сооружать нужно так, чтобы дым шел в другую часть двора.
6. Наличие навеса. Допустим вариант совмещенного обустройства уличных печей с рядом стоящими столом со стульями.

Варианты размещения

Обустроить место для печи удобнее всего на территории сада. Дополнительный комфорт придаст навес. Он защитит зону отдыха барбекю от порывистого ветра, осадков и позволит заниматься приготовлением любимых блюд в любое время года, независимо от погодных условий.

Подойдёт для барбекю с навесом и участок, который находится недалеко от стен жилой постройки. Но расстояние от конструкции до жилого строения должно быть не менее 5 м.

Разместить печь барбекю можно и в летней пристройке или беседке. Главное для этого выбрать подходящее место и стройматериалы, соответствующие инструкциям пожарной безопасности.

Временное барбекю их кирпича

Можно из кирпича сделать временную печь для барбекю — без применения раствора. Для этих целей можно использовать обычный кирпич — открытый очаг (без дымохода) и небольшие зазоры в кладке обеспечат приемлемый для керамики тепловой режим.

Пошаговый алгоритм сооружения временного барбекю выгляди так:

1. Подготавливают на грунте ровную и твердую площадку. Можно даже не снимать гумусный слой — достаточно срезать растительность, выравнять и утрамбовать поверхность.
2. Застилают пару слоев рубероида.
3. Выкладывают первый ярус кирпичей с небольшими зазорами между тычками и ложками соседних элементов.
4. Второй ярус кладут в перевязку с первым, с соблюдением приблизительно таких же по размеру зазоров.
5. Следующие ряды выкладывают таким же образом. Кладку ведут до высоты, удобной для пользования барбекю. Таких рядов надо 10-11. На этой высоте на кирпичи кладут стальной лист, который будет служить поддоном для углей.
6. Выкладывают насухо по бокам и сзади стенки высотой в два кирпича. Укладывают и крепят решетку.
7. Наращивают стенки в высоту еще на два-три кирпича.

Такую печь можно выложить за пару часов. И за такое же время ее разобрать. Хороший вариант для дачи или небольшого придомового участка.

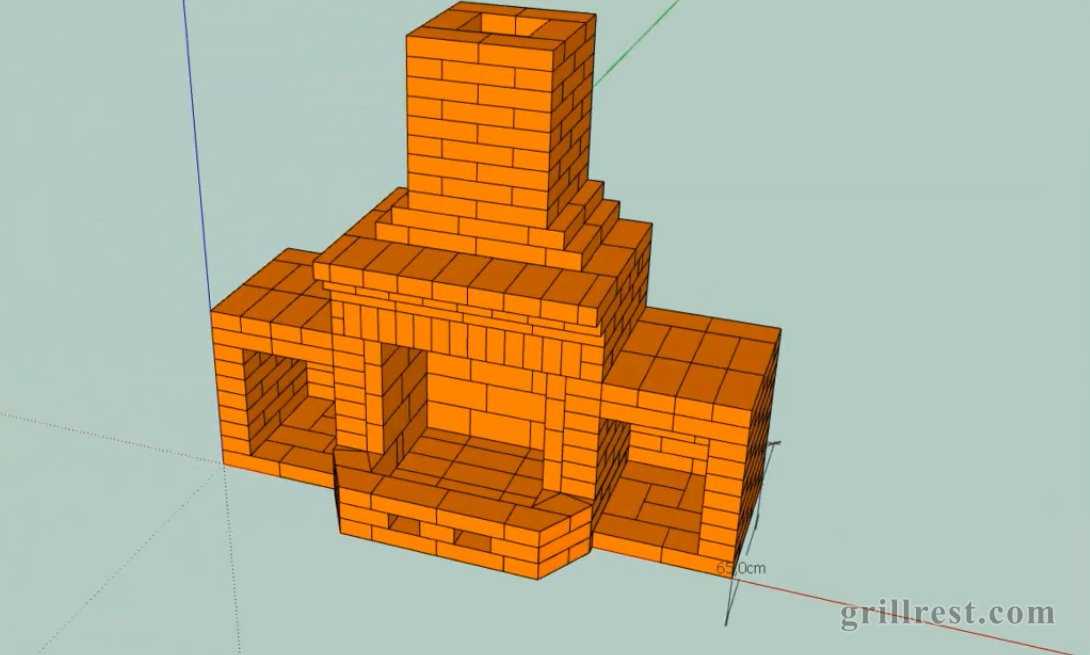

Моделирование мангала

Процесс моделирования позволяет наглядно оформить будущее изделие, изобразить конструкцию по деталям, разобраться, как будут соединяться элементы.

При правильно собранном макете получается мини-версия мангала. Сделать ее удобно из пенопласта и других легких материалов.

В зависимости от модели стандартная конструкция может быть дополнена (на выбор):

• каминной кассетой;
• столешницей с мойкой;
• встроенной дровяной печью;
• духовкой (русская печь);
• рабочей поверхностью, которую можно поднимать (откидной столик);
• тандырницей;
• казаном, плитой.

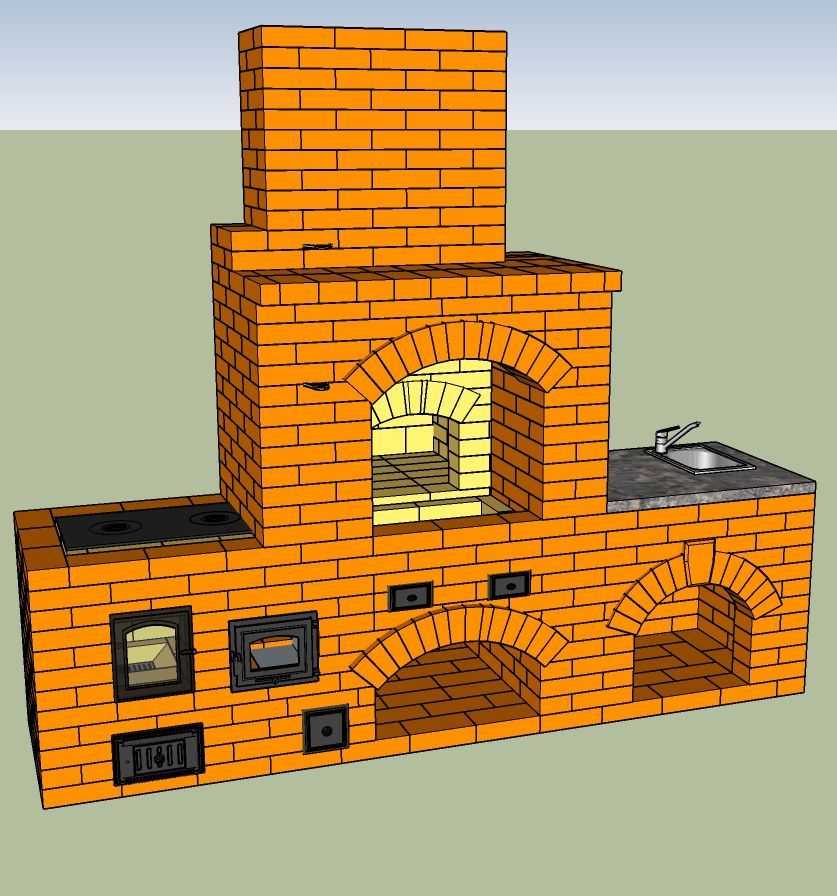

Порядовка печного комплекса

Каждый из перечисленных модулей делается встроенным или по желанию заказчика устанавливается отдельно.

С чего начать постройку мангала барбекю

Итак, вы определились с видом мангала, его размерами и местом расположения. Теперь необходимо соорудить под него фундамент.

Обычно такие постройки делают на улице, в беседке или на террасе. Если фундамент беседки или террасы выдержит вес печи из кирпича, а это порядка 3 тонн, то можете приступать к стройке сразу. Если же вы собираетесь построить мангал с нуля, то первым делом залейте под него подходящий фундамент: ленточный или плиточный.

Следующим шагом будет устройство гидроизоляции под кирпичный мангал. Делается она для предотвращения намокания нижних кирпичей капиллярным подсосом. Достаточно будет простелить рулон рубероида или гидроизола. По окончании стройки, лишнее срежете ножом.

Материалы для сооружения мангала

Чек-лист для проверки всех заготовленных материалов перед начало работ по возведению мангала. Лучше проверить, чем бегать и докупать детали в процессе.

• Известь гашенная
• Компоненты для разметки площадки
• Вода
• Дверца для топки
• Кирпич огнеупорный
• Цемент
• Металлические уголки
• Песок
• Кирпич обыкновенный
• Сетка для армирования или стержни для армирования
• Проволока прочная
• Плитка для столешницы

Также стоит позаботиться о необходимости базовых инструментов, которые следует приобрести или взять у друзей на время:

• мастерок
• рулетка
• уровень
• таз для замеса раствора
• молоток
• лопата
• уголок
• болгарка

Важно: разный кирпич можно использовать для удешевления процесса изготовления мангала. Красный кирпич подойдет для облицовки и тех зон, где нагрев мангала не достаточно высокий

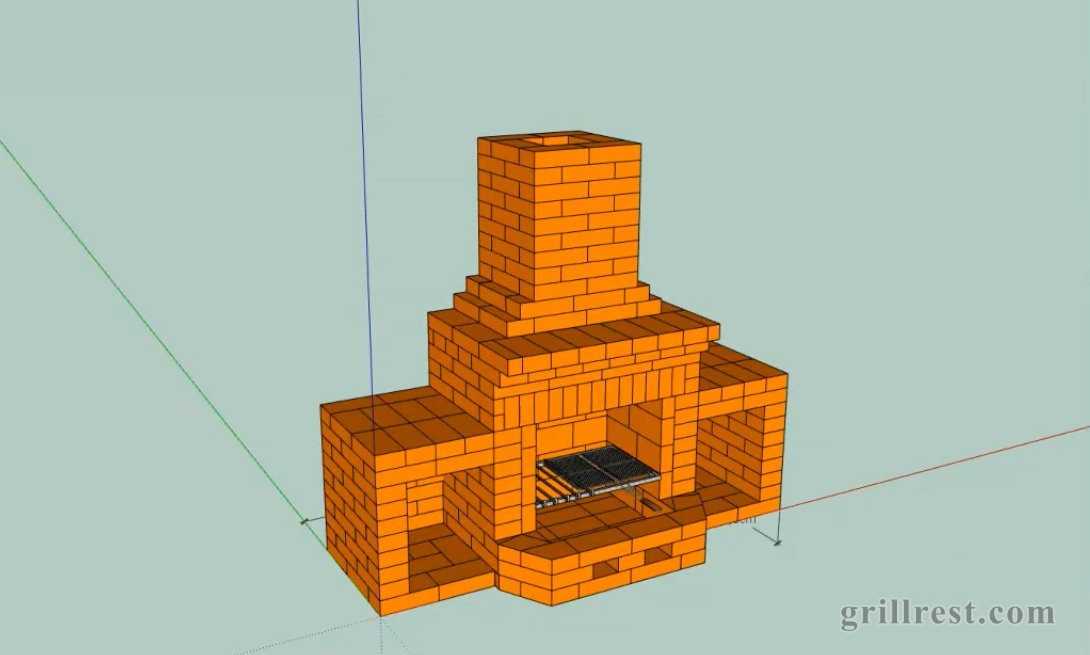

Порядовка: камин из кирпича с местом для решетки

Сделаем просто и надёжно, без сложных узлов.

Общий вид

Приступим к разбору порядовки.

1. Ширина — 208 см. Боковые столики добавляем по желанию и возможности.
2. Оставляем 2 отверстия по полкирпича для подачи воздуха, чтобы лучше горело. Выкладываем столики (здесь и далее — если решили делать их).
3. Футеруем боковинки красным кирпичом для ремонтопригодности. (Если он выгорит, его легко будет поменять без разбора всей конструкции.)
4. Заканчиваем передний выступ. Далее продолжаем выкладывать непосредственно сам камин.
5. Новый ряд. Дополнительные запилы.
6. Кладём уголки. Расстояние небольшое — около 30×30 мм. Опоры под столики.
7. Перекрываем.
8. Самый сложный узел — перемычка. Собираем её правильно, на шпильку: сверлим кирпичи, садим на раствор, вставляем внутрь стержень 18×20, стягиваем гайками.Если сильно хочется, кладём уголок: не очень хорошо, но, в принципе, можно. Выпиливаем пазы, чтобы он свободно расширялся, не упирался в кирпичи, толкая их. Большой тепловой нагрузки нет.
9. Переходим на стенки камина.
10. Кладём полочку с передней части (край свисает). Сверху всё сводим ближе к трубе.
11. Ещё больше «выпускаем» полку.
12. Продолжаем сужение.
13. Кладём саму трубу.

Так как предполагается, что эта конструкция располагается на улице, даже с учётом навеса (крыши) над ней, никаких растворов на основе цемента не используем. Какая бы надёжная не была защита, из-за сырости и влаги раствор будет расползаться.

После того как положили все ряды (если дальше не планируем никакой отделки), берём простую строительную грунтовку, разводим и проходим по кирпичу 2-3 раза. Грунтовка создаст плёнку, которая сдержит впитывание кирпичами влаги. Кроме того, всё равно желательно сделать навес от снега и воды.

Фундамент

Создание зоны барбекю необходимо начать с заливки фундамента

На этот этап обращают повышенное внимание, ведь именно от него будет зависеть срок службы сооружения. Фундамент не должен проседать или трескаться

Для начала нужно выкопать котлован, глубиной от 30 см. Длина и ширина основания должны превышать планируемый размер печи минимум на 50 см.

Дно следует сначала утрамбовать, а после – заполнить щебёнкой. Сверху залить слоем бетона, укрепить арматуру.

Металлические стержни забиваются по вертикали и горизонтали, скрепляя их при пересечении. Это необходимо для укрепления конструкции.

Котлован доверху заполнить бетоном, оставить на 3-4 суток. По истечении времени накрыть металлическим листом, под каждый из 4 углов положить кирпич, чтобы поверхности не могли соприкоснуться.

Чтобы защитить фундамент от влаги, сверху укладывается рубероидный лист.

Выбираем и готовим место для строительства

Место, на котором можно построить печь барбекю своими руками, выбирается на основании комфорта и пожаробезопасности. На расстоянии 3—4 метра от печи не должны расти деревья, кусты, трава. Если на участке построены пристройки, баня, другие строения, печь нужно сооружать в отдалении. Преобладающим направлением ветра не должно быть направление в сторону своих и соседских построек.

Фото 2. Импровизированное место для отдыха с мангалом в садовых зарослях. Наверняка у вас на участке есть такой уголок, где отлично впишется кирпичное барбекю. Фото не позволяет оценить размеры площадки, но даже небольшая печь будет смотреться лучше, чем такой выжженный клок земли.

Если обсуждать комфорт использования будущей готовки в уличной печи — удобней всего расположить конструкцию рядом с зоной отдыха — патио, беседкой, террасой. Если на участке не предусмотрено таких мест, можно выбрать любое место для барбекюшницы, а рядом разместить стол со стульями. Учитывайте, что вам понадобится много воды и дров для приготовления пищи и обслуживания печи. Размер рабочей зоны печи подбирается в зависимости от финансовых возможностей и размера участка.Базовые рекомендации размещения печи

• нахождение с подветренной стороны относительно жилого здания. Иначе дым будет идти на дом, проникая внутрь и оставляя следы копоти снаружи;
• нежелательное наличие растений рядом с барбекю шашлычницей из кирпича — их жизнедеятельность нарушится из-за высоких температур.

Когда место выбрано, следует подготовить площадку для зоны печи. Грунт очищается от плодородного слоя: травы, кустов, деревьев. Убирать деревья из своего участка разрешено без согласования с местными органами власти, при условии отсутствия природоохранных ограничений.

Внимание! Помните, что оставленные в земле корни могут пустить ростки, повреждающие напольное покрытие печной зоны. Обычно, во время планирования и расчистки зоны для будущей постройки, насаживаются хвойные и плодовые деревья

После этого можно переходить к этапу заливки фундамента по тем форме и размерам, которые предполагает выбранная вами схема чертежа барбекю

Обычно, во время планирования и расчистки зоны для будущей постройки, насаживаются хвойные и плодовые деревья. После этого можно переходить к этапу заливки фундамента по тем форме и размерам, которые предполагает выбранная вами схема чертежа барбекю.

Материалы

Учитывая то, что печь постоянно подвергается действию высокой температуры, крайне желательно использовать специальный, так называемый шамотный или печной, кирпич.

От отличается высокой стойкостью к жару и колебаниям температуры, достаточно прочен и долговечен. Однако цена такого кирпича существенно выше, чем у обычного керамического или силикатного. Поэтому многие мастера в целях экономии выкладывают шамотным кирпичом только ту часть печи, которая непосредственно нагревается, выполняя внешние контуры обычным кладочным материалом.

Важно: для шамотного кирпича используется специальный огнеупорный кладочный раствор!

Для лучшего сохранения тепла внешние контуры печи и опорные конструкции столиков, мойки и прочих подсобных элементов комплекса барбекю можно выкладывать либо из полнотелого керамического кирпича, либо из пустотелого.

Раствор для кладки печного кирпича используется специальный. Лучше, если это будет готовая смесь или клей. Если такого состава в продаже нет или хочется попробовать свои силы в самостоятельном изготовлении, можно попробовать технологию, предложенную в этом видео.

Виды уличных печей

Вполне очевидно, что для «пробы пера» следует выбирать конструкцию простой печи. В этом случае, вероятность успешного завершения работ значительно выше, а расходы на приобретение необходимых материалов существенно ниже.

Советуем выбрать первый проект из конструкций уличных печей следующих типов:

Барбекю

Подобные конструкции универсальны и достаточно просты. Они позволяют жарить продукты, варить их и запекать.

Корпус имеет внизу топку с поддувалом. Сверху варочную поверхность или специальное основание с выступами для размещения решётки, шампуров, вертелов, посуды. Вертикальная проекция напоминает букву «П» и не требует обустройства массивного фундамента.

Конструкция обязательно имеет арку, перекрывающую стальную плиту. Её задача – защита продуктов и огня от дождя и ветра.

Мангал

Это устройство всем хорошо известно. Один из возможных вариантов конструкции приведён на фото.

Коптильня

Это устройство является элементом печи-мангала-барбекю, либо печного комплекса.

В зависимости от конструкции выделяют устройства, обеспечивающие холодное, полухолодное, либо горячее копчение. Размещается в дымоходе.

Возможна кладка самостоятельной коптильни отдельно.

Но, как правило, вариант в составе печного комплекса применяется значительно чаще.

Русская печь

Особенностью русской печи является необходимость обустройства близлежащей территории в соответствии с её размерами. Весьма желательно предусмотреть наличие навеса для её защиты от атмосферной влаги. Позволяет коптить, жарить, варить разнообразные продукты.

Выполнив варочную панель съёмной, можно готовить на ней шашлыки. В обязательном порядке требует выполнения внешней теплоизоляции и влагонепроницаемой финишной отделки.

Место установки варочной поверхности или использования, как мангал

Два зольника — вытряхиваем через них золу из нашего мангала.

Топка (или горнило), где разводим огонь. Это основная топочная камера русской печи.

Место хранения дров, угля и прочей утвари

Рынок предлагает значительный выбор материалов для строительства уличных печей. Однако настоящая печь, которая станет подлинным украшением участка, центром ландшафтного дизайна зоны отдыха, позволит приготовить на открытом огне блюда с неповторимым вкусом, должна быть только кирпичной. Именно поэтому вся последующая информация будет касаться только возведения кирпичных конструкций.

Барбекю из кирпича своими руками – пошаговое строительство с реальными фото

Рассмотрим еще один вариант, более сложный – как сделать барбекю из кирпича своими руками, которое включает в себя два нижних отделения для дров, посуды и других мелочей, топочную камеру, столешницу и дымоход вверху.

Для строительства самого сооружения в данном случае использовали облицовочный кирпич, и огнеупорный для внутренней части печи.

Начальный этап строительства

Начинаем кладку таким же способом, как описывалось выше. Нижняя часть будет в виде буквы «Ш», только отделения разные по ширине. То, что шире будет для дров, вверху над ним будет топка и дымоход. Второе для посуды и прочих принадлежностей, вверху будет столешница.

Делаем ровные швы между рядами

Чтобы везде между кирпичами был одинаковый и ровный шов, здесь при кладке используется металлическая планка, в разрезе которой квадрат со стороной 12 мм. Но мы советуем брать тоньше – 5-10 мм будет достаточно. Также постоянно нужно контролировать уровнем вертикальность и горизонтальность кладки.

Процесс кладки кирпича

Планка ставится на край, как показано на фото 4, далее тщательно замазывается раствором. С той стороны, где положили планку, смесь кладем наравне с ней, с другой чуть больше, горкой. Кладем кирпич, со стороны планки придерживаем его рукой, а с другой слегка постукивая молотком, выравниваем под уровень. Когда раствор немного подсохнет, планку убираем.

Чтобы процесс кладки продвигался быстрее, планок должно быть несколько, так как они нужны для каждого ряда.

Выкладываем нижнюю часть — первые 10 рядов

По такому принципу выкладываются 10 рядов.

Подготовляем основу для топки и столешницы

Далее будет топка и столешница. На 10-й ряд кладем арматуру диаметром 12 мм. Расстояние между прутами 70 мм. Между арматурой кладется опалубка, чтобы смесь не проваливалась вниз, когда будут заполняться швы между кирпичами.

Выкладываем кирпич и заполняем раствором

На одинаковом расстоянии друг от друга выкладываются кирпичи по всей площади. Те, что попадают на ранее возведенные стены, кладутся на раствор, остальные просто на опалубку. Потом щели между кирпичами и поверхность заполняются раствором.

Формируем топочную камеру и свод

После высыхания возводится топка – 8 рядов выкладываются вертикально. Далее задняя часть, что находится возле стены, возводится также, а остальные три стороны на полкирпича сужаются кверху. Так выкладываются еще 9 рядов.

Возводим дымоход

Следующий этап – дымоход. В данном случае 20 рядов выложены из кирпича, а вверху нержавеющая вытяжная труба. Высокая труба нужна для того, чтобы дым не мешал ни вам, ни соседям, да и тяга лучше.

Последний этап строительства — доделываем столешницу и топку

И последние штрихи – столешница выкладывается плиткой, а внутренняя часть топки – огнеупорным кирпичом.

Финальный результат

После нескольких дней, необходимых для полного высыхания, барбекю готово к использованию.

Рекомендуем посмотреть видео, где есть весь процесс кладки садовой кирпичной печи.

Ниже в галерее вы можете посмотреть еще фото мангалов и барбекю для дачи сделанные из кирпича своими руками, и выбрать подходящий по стилю, функциональности и расположению именно для своего участка.

Между мангалами и барбекю принципиальной разницы нет, кроме того, что на первом еду готовят на шампурах, а второе — на решетке. И то и другое можно делать на одной конструкции, о стройке которой пойдет речь.

Зачастую дачный мангал – это простая уличная постройка под открытым небом. Барбекю из кирпича – более сложное устройство, которая может располагаться в летней кухне, беседке или на улице, но в нем уже есть дымоход и в большинстве случаев накрытие для защиты от дождя и снега.

Пошаговое строительство мангала внутри беседки

Видеоинструкции

Нагляднее всего процесс создания мангала можно посмотреть на видео. Мы подготовили несколько видеозаписей, каждое из которых показывает свой подход к этому действу.

Так как беседки у всех разные, то и размещение мангала, его размеры и формы могут кардинально отличаться. Поэтому мы считаем, что лучше посмотреть различные варианты, а потом уже выбрать тот, что по душе вам.

Чертежи с размерами

В виде фотографий мы собрали наиболее интересные чертежи, по которым вы сможете рассчитать размер будущей постройки, а также расход материалов на неё.

Мы крайне рекомендуем начинать строительство именно с изучения проектов и чертежей, поэтому уделите этому моменту отдельное внимание

Заливка плитного фундамента

Размер площадки вам нужно будет подогнать под свой проект. Вполне возможно, что вам понадобится небольшой участок, но сделать его нужно на оценку 5 с плюсом.

Кладка кирпичей

Наглядно кладку лучше смотреть на видео, поэтому в данном блоке информации мы представим схематичные пошаговые кладки, на которых указаны все кирпичи по отдельности.

У каждого мастера свои «закидоны» в плане нанесения раствора и выставления по уровню всей конструкции, но порядовка у всех одинаковая, а именно этот момент мы вам и хотим донести.

Установка дымоотвода с хорошей тягой

Одним из самых важных моментов в создании кирпича из мангала считается тяга, при отсутствии которой вся работа идёт насмарку. Для этого необходимо продумать вытяжку и дымоход, которые должны быть не только эффективными, но и эстетичными.

Вытяжной зонт

Данный момент мы подробно рассматривали в публикации про вытяжку мангала (https://besedkis.ru/s-mangalom-barbekyu-pechkoj/vytyazhka-dlya-mangala-v-besedke). Будет обидно, если расчёты окажутся изначально неверными и дым пойдет в обратном направлении внутрь беседки, поэтому проработайте этот момент заранее.

Кладка барбекю из кирпича

Ниже продемонстрирован мастер-класс по кладке барбекю из кирпича с пошаговым фотоотчетом.

На примере будет осуществляться пристройка барбекю к глухой стене беседки из кирпича.

Кладка барбекю выполняется на бетонное основание (плита армированная, толщиной 30 см)

Обратите внимание, предварительно под печь барбекю делается слой гидроизоляции (2 листа рубероида вырезаются по размеру)

В качестве раствора для кладки кирпича используется огнеупорная смесь на цементной основе «Геркулес».

Совет мастера: если применять глиняный раствор, то на ведро
глиняно-песчаной смеси можно добавить 200-250 гр. цемента М400.

Для строительства используется огнеупорный шамотный кирпич.
Конкретно для этой конструкции барбекю потребуется около 1200 штук.

Толщина шва кладки:

• для жаростойкой смеси «Геркулес» – 5-7 мм;
• для печной смеси «Мартель» — 3-5 мм.

Резка кирпича:

Снятие фасок с кирпича (спиливание грани, делается для придания
кирпичу декоративного эффекта) — используется плиткорез с алмазным диском 180 мм

Резка кирпича — выполняется болгаркой с алмазным диском 230 мм

Перед резкий шамотный кирпич замачивается на 5-10 минут,
печной красный кирпич – от 20 минут (чем ниже марка, тем меньше время
замачивания). Для снятия фаски (грани) кирпич только смачивается.

Постройка барбекю из кирпича: смета расходов

Одним из первых этапов воплощения проекта, является расчет материала, который понадобится для постройки печи. Садовые барбекю для дачи имеют множество схем, показывающих, как сделать то или иное сооружение, а к некотором из них приложена и порядовка. Вот по ней особенно удобно заранее определиться с объемом необходимого стройматериала.

Расчет количества обычного кирпича для сооружения печки с трубой (по рядам): 38+10,5+10,5+10,5+10,5+33+33,5+13+13+13+13+35+35+9+9+9+9+9+9+9+9+18+26+22+20+12+10+9+7+5+5 = 474,5 шт.

обычный красный кирпич 1 сорта — 474,5 шт.;

Расчет количества огнеупорного кирпича для выкладки топливника (начиная с 14 ряда): 7+7+7,5+7,5+7+7,5+7+3 = 53,5 шт.

• огнеупорный кирпич для создания топливника — 53,5 шт.;
• раствор бетона для заливки фундамента или его смесь из воды, песка, щебня, цемента в соотношении 4:4:4:1;
• металлическая труба 15-20 см в диаметре — 1 шт.;
• доска для формирования опалубки — 1 шт.;
• крупнозернистый песок — 17 кг;
• арматурная сетка — 2 м;
• листовой металл — 1 шт.;
• столешница — 1 шт.;
• решетка для печи для сбора углей — 1 шт.;
• силиконовый и термостойкий герметик для заделки трещин кладки — 1 тюбик;
• облицовочный материал.

До перехода к этапу строительства, проверьте есть ли в наличии инструменты:

• лопата;
• строительный уровень;
• веревка;
• рулетка;
• молоток.

Такие инструменты настолько просты, что для их использования сложно подобрать альтернативу.

Внимание! При возведении печи вам понадобятся половинки кирпичей — их можно сделать с помощью шлифовальной машинки

Вариант барбекю-печи для дачи

Дачники предпочитают несложные варианты конструкций печи. Необязательно обладать специальными навыками и иметь опыт кладки печей, главное – желание.В интернете довольно много фото самостоятельно изготовленных барбекю из кирпича. Изучив материал, можно выбрать подходящий вариант для себя и сделать по ним проект. Существуют и готовые сборные модели печей, которые можно взять за основу будущей конструкции.

Перед началом работ необходимо запастись материалами. В список основных стройматериалов входят:

• огнеупорный и облицовочный кирпич;
• арматура металлическая;
• доски (для устройства опалубки);
• печные детали из чугуна;
• глина и бетон.

К дополнительным деталям можно отнести столешницу, мойку.

Основные ошибки и правила при возведении барбекю-печи

Зачастую ошибки связаны не с халатностью, а с незнанием правил возведения кирпичной печи. Рассмотрим основные ошибки и рекомендации печников-профессионалов.

1. На «сухую» керамические кирпичи не укладываются. Из заблаговременно (обычно за 2-3 минуты до кладки) замачивают с обеих сторон. При выполнении этих манипуляций кладка станет крепче, а раствор хорошо схватится. Также на пропитку поверхности не уйдёт влага. Не замачиваются, а только ополаскиваются огнеупорные кирпичи.
2. К ошибкам относится при возведении барбекюшницы отсутствие в рамке под дверь топки теплового зазора. Зазор необходимо по всему периметру отставить самое меньшее полсантиметра. Част об этом забывают. В дальнейшем зазор заполняется шнуром из асбеста. Если об этом при строительстве забыли, то печь надёжной не будет.
3. Перед кладкой каждый уровень выкладывается как конструктор Лего, без использования раствора. Это даёт возможность точно обрезать кирпич в тех местах, где это необходимо и подогнать их.
4. Шов кладки должен быть на растворе из песка и глины 5 мм. Если он будет больше – начнут образовываться трещины.
5. Обычную и огнеупорную стенки не перевязывают. При образующихся зазорах в них вставляют куски базальтового картона.
6. Каждый ярус проверяют пузырьковым уровнем. Вертикаль проверяют отвесом.
7. Когда наружу выступает раствор, его снимают мастерком. Поверхности внутри вытирают ветошью.
8. Если мало опыта, не стоит колоть кирпичи киркой. Используют в этом случае болгарку и круг по бетону.

Устройство дымохода

Когда дымоход продолжает выкладываться из кирпича, порядок работ следующий:

1. Верх топочной, облицовочной части выводятся в один уровень.
2. Для кладки дымосборника берется полнотелый кирпич. Раствор – цементно-песчаный. Марка цемента – от М150.
3. Первый ряд идет заподлицо с внутренней частью топки. Все последующие смещаются на ⅓ кирпича.

1. Кладка выполняется до момента, пока не останется небольшой проем (30*30 см, 25*25 см).
2. Готовый кирпичный дымоход сверху накрывают защитным колпаком, чтобы внутрь не попадала влага, осадки.

Есть вариант крепежа дымохода из термостойкого бетона либо двухконтурного из сэндвич-труб.

Ознакомиться с пошаговой инструкцией установки дымохода из сэндвич-труб.

Облицовка

Для кладки клинкерного кирпича облицовка не применяется.

Если же возведение выполнялось бюджетным печным и огнеупорным кирпичом, то проводить облицовку необходимо. Но мастера советуют делать это не сразу, а лишь спустя несколько месяцев эксплуатации.

Главные условия при выборе материала – его жаропрочность, пожарная и экологическая безопасность.

В качестве облицовочного материала подойдут:

• натуральный (плитняк, кругляк) или искусственный камень;
• жаропрочная, клинкерная, тротуарная плитка;
• декоративная штукатурка;
• побелка.

Для защиты изделия от вымывания раствора поверхность обрабатывают специальными масляными пропитками, термостойкими лаками. В продаже есть силиконовые гидрофобизаторы, которые дополнительно защищают конструкцию от развития микроорганизмов внутри кладки.

Простую конструкцию уличного мангала получится возвести самостоятельно, придерживаясь рекомендаций мастеров. А вот более сложные сооружения, дополненные плитой, грилем, казаном, лучше доверить специалистам.

Различные печи барбекю из кирпича: проекты, фото, чертежи

Когда вы не можете остановиться на каком-то одном проекте барбекю из кирпича, фото, схемы, чертежи кладки барбекю могут определиться с выбором. Изучите подготовленную нами подборку иллюстраций, чтобы понять, какой из проектов вам больше по душе

Обращайте особое внимание на сложность предлагаемой конструкции: под силу ли вам будет осуществить тот или иной проект собственными руками?

Фото 6. Фрагмент инструкции, показывающей, как складывается из кирпича печь барбекю. Порядовка кладки барбекю, подобная этой, значительно облегчает работу и особенно — тем, кто никогда не строил кирпичный барбекю своими руками. Чертежи, поэтому старайтесь выбирать именно с порядовкой.

Фото 7. Графическая схема барбекю из кирпича. Своими руками сложить барбекю кирпичный для дачи по такому проекту будет совсем несложно.

Фото 8. Компьютерная модель барбекю из кирпича: порядовка и схема постройки. Барбекю сложить будет легче с более подробной схемой, но даже такой чертеж ускоряет возведение конструкции.

Фото 9. Сгенерированная на компьютере приблизительная схема барбекю из кирпича. Кладочные чертежи, приложенные к такой схеме, дадут точную информацию о размере сооружения и порядке его строительства.

Фото 10. Схематичный набросок пьедестала под проект барбекю. Чертежи с размерами необходимы, какого бы типа печь вы ни выбрали — из камня или из кирпича, маленькую или большую, сложную по своей конструкции или нет.

Фото 12. Начинающий печник осуществляет порядовую кладку барбекю из кирпича своими руками. Фото сделано на этапе, когда фундамент уже готов и уже положены несколько рядов кирпичей.

Фото 13. Небольшое уличное барбекю из кирпича. Чертежи такого сооружения предельно простые, однако, если вы решили ставить барбекю из кирпича своими руками, порядовка, подробно описывающая кладку кирпичей, желательна и в данном случае.

ч Фото 14. Кирпичная печь с двумя трубами. На нашем сайте можно увидеть самые необычные барбекю проекты. Фото данной модели, например, показывает, что печка для барбекю и шашлыка, сложенная своими руками, может напоминать очертаниями печку из русской избы.

Фото 15. Существуют самые разнообразные виды барбекю для дачи из кирпича. Фото показывает удлиненную модель, сложенную уголком. Заметно по боковой стенке, что применялась оригинальная схема кладки барбекю из кирпича.

Фото 16. Возле дощатого забора стоит дачное барбекю из кирпича, своими руками выстроенное хозяином участка. Состоит данное сооружение из трех простейших секций. При этом видно, что применялась достаточно необычная раскладка барбекю из кирпича.

Фото 17. Кирпичное сооружение для приготовления различных блюд на открытом воздухе. Чтобы построить даже такую, относительно простую печь барбекю своими руками, порядовка кирпичной кладки может оказаться необходимой.

Фото 18. Задний дворик загородного дома с зоной барбекю и печью с большим дымоходом. Чтобы построить такое, довольно сложное кирпичное барбекю собственными руками, схемы с подробными размерами и очередностью действий просто необходимы.

Материалы и инструменты для барбекю из кирпича своими руками

Кирпич шамотный для кладки топки, количество по потребности;

• Печное литье ( дверцы, колосники, поддувала, заслонки, решетки для барбекю и другое) – количество зависит от того как сделан чертеж барбекю из кирпича.
• Глина или сухие смеси, приобретенные в магазине;
• Цемент для фундамента;
• Песок речной не мытый для приготовления раствора;
• Гравий для фундамента;
• Арматура для закладки в фундамент;
• Металлический лист, размер выбираем исходя из размеров барбекю;
• Доски для строительства опалубки;
• Гудрон или рубероид для гидроизоляции;
• Кельма и другие инструменты для накладки раствора;
• Молоток с резиновым бойком;
• Уровень и отвес для измерения вертикали и горизонтали стенок;
• Пила для мокрой резки кирпича с набором алмазных отрезных дисков, предназначенных для мокрой резки;
• Болгарка с шлифовальными кругами и отрезные алмазные диски влажной резки.
• Шаблон для кладки полукруглой арки (см. шаблон);

Особенности

Барбекю из кирпича — это стационарный уличный очаг. И при проектировании надо учесть особенности его установки и размещения.

Виды барбекю и особенности размещения

Можно выделить два вида уличных кирпичных барбекю: одиночная печь и комплекс печных устройств.

В первом случае это может быть закрытый или открытый очаг с приспособлениями для установки вертела, шампуров или решетки над тлеющими углями.

Если это открытый очаг, без купольного свода и дымохода, то он может располагаться только на открытом воздухе, с соблюдением соответствующих мер пожарной безопасности.

Но если подходить строго, эти меры соблюсти в условиях ограниченного пространства придомового участка непросто.

Закрытая печь с дымоходом может стоять как на открытом воздухе, так и в беседке (или под навесом).

И довольно часто, хозяева не довольствуются только одной функцией барбекю — запеканием продуктов на жаре перегоревших дров или древесного угля. Здесь же, рядом, могут поставить печь с варочной поверхностью, тандыр, секции для хранения дров, рабочий стол для разделки мяса и подготовки продуктов. А это уже целый комплекс для готовки на улице.

Но в любом случае, при выборе места руководствуются нормативами по размещению вспомогательных (служебных) сооружений на участке — минимальными расстояниями от дома, границы с соседним участком, отдельно стоящими деревьями.

Когда зону барбекю обустраивают со всеми «удобствами» (водой, стоком, электричеством), то надо учитывать близость прохождения инженерных сетей, и возможность подключения к ним. Если подключение к водопроводу не предусмотрено по плану, то печь надо располагать поближе к летней кухне или недалеко от дома со стороны обычной кухни.

Особенности установки

Для любой кирпичной конструкции, независимо от ее размеров, необходим хороший фундамент. И лучше всего для этих целей подходит плита.

Тем более, что при обустройстве мелкозаглубленного ленточного фундамента, надо принимать в расчет особенности грунта. А они бывают таковы, что лента может не выдержать сил морозного пучения, и по кирпичной кладке пойдут трещины. Плита — это универсальный вид основания, и она хорошо работает даже на слабых и подтопляемых грунтах.
