Мангал из кирпича своими руками

Фундамент

Для создания кирпичного мангала, который должен прослужить вам долгое время потребуется не только качественный материал, но и создание прочного фундамента.

Для начала по размерам мангала следует выкопать яму под фундамент. Глубина её должна быть около 55см.

Разметка отведенного участка под фундамент.

• В выкопанную яму засыпается смесь из песчаника и гравия. Эта подушка делается против проседания мангала. Высота подушки около 20см
• Далее, устанавливается арматура. Для большей прочности арматурные колья соединяются между собой сваркой или вязальной проволокой. Высота каркаса из арматуры 20см
• При помощи широких деревянных досок по краям фундамента создается опалубка
• В готовый короб заливается раствор из цемента, щебня и песка с добавлением воды.
• После заполнения раствором опалубки, поверхность равняется и оставляется на сутки-двое до полного затвердевания. Всё зависит от погодных условий, если погода сырая и пасмурная, фундамент может быть готов по истечении семи дней

Готовая опалубка под фундамент

Ламинат на деревянный пол своими руками: полное описание процесса. Схемы укладки, какие материла следует использовать (Фото & Видео) +Отзывы

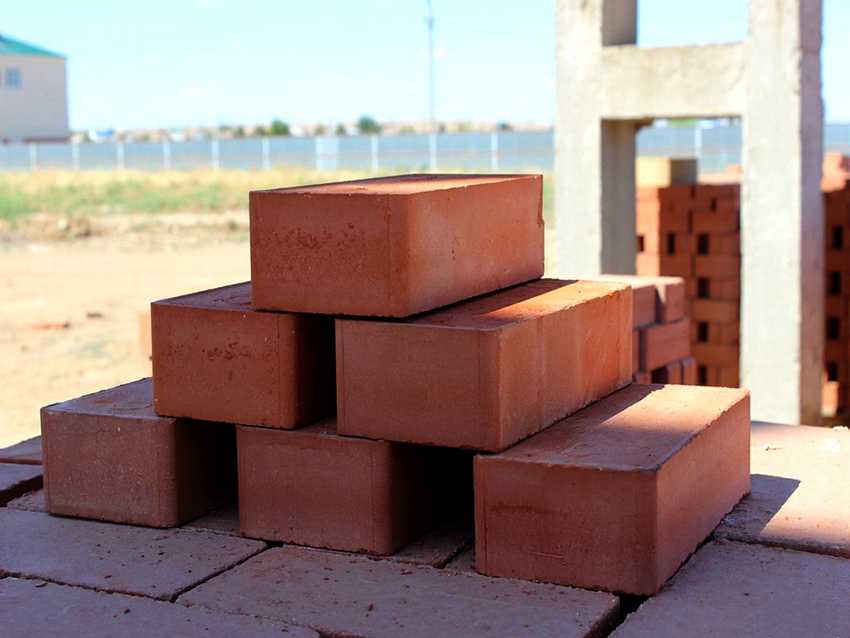

Выбор кирпича

Дорогой, но самый подходящий для кладки – клинкерный, другое название – тугоплавкий кирпич. Основное сырье – специальная глина, которую обжигают под высокой температурой.

Бывает разных цветов:

• красного;
• песочного;
• темно-коричневого;
• красного с подпалинами.

От недорогого керамического кирпича клинкерный отличается высокой прочностью и длительным сроком службы. Он устойчив к влаге, морозу.

Допускается использование более дешевого керамического, красного шамотного кирпича. Тематическая статья: «Кирпич для кладки печей».

Важно учесть, что для создания мангала в домашних условиях силикатный (белый) кирпич не пригоден, потому что начинает быстро разрушаться под действием влаги, перепада температур, не выдерживает высоких температур

Проекты кирпичных мангалов: чертежи, фото

Особенности: длина топливника не должна превышать 1 м — этого достаточно для 8-10 шампуров одновременно. Ширина должна быть сообразна длине стандартного шампура — 47-62 см. Высота жарочной площадки в идеале — чуть выше пояса того, кто будет готовить.

Поскольку стационарный мангал зачастую становится центральным декоративным элементом участка, это следует учитывать при проектировании и выборе места. Его обратная сторона выглядит как сплошная кирпичная стенка, поэтому желательно располагать сооружение так, чтобы с обратной стороны оно не просматривалось. Либо предусмотреть ее декорирование с учетом пожарной безопасности.

Принадлежности для мангала

Вместе с мангалом можно установить стол и плиту Строительство мангальной зоны из кирпича на садовом участке становится притяжением для всех членов семьи. Печь возводят как самостоятельное сооружение или в составе комплекса. В последнем варианте функции комбинируются по усмотрению собственника дачи. Рекомендуется данные элементы изначально закладывать в проект.

Стол для разделки

Наличие разделочного стола у мангала – приятный бонус, для тех хозяев, которые планируют отдыхать и готовить с комфортом. Самодельная конструкция создаётся по следующему алгоритму:

• Удлините заднюю стенку. Однако если была сделана перевязка с центральной стойкой, то выполнить эту работу будет сложно.
• Дополнительным элементом конструкции является боковая стенка. Она формируется вплотную к кладке топочной камеры.
• После создания стойки установите столешницу. В качестве материалов необходимо использовать огнеупорные средства. Не используйте металл, т. к. из-за чрезмерного нагрева есть риск получить ожог. Самый лучший вариант – искусственный или натуральный камень.

Обустройство мангала разделочным столом можно делать с любой удобной стороны. Ориентиром выступает источник огня и ландшафт участка.

Плита

Помимо приготовления мяса на решётке или шампурах, у хозяйки возникает необходимость создания других блюд. В быту используется разная кухонная утварь. Ввиду этого рационально в мангальном комплексе запланировать место для плиты.

Пошаговая кладка жаровни:

• в нижнем ряду удлините конструкцию;
• сделайте дополнительную укладку кирпичами по новому контуру;
• установите на переднюю стенку дверцу для топочной камеры;
• варочную плиту оснастите чугунными кольцами для регулирования мощности.

Самостоятельное изготовление плиты для приготовления блюд не составляет труда. Панель также можно приобрести в магазине и установить готовую конструкцию.

Мангал-печь из кирпича

Оригинальную печь-мангал из кирпича также можно сделать своими руками, используя готовые чертежи и пошаговые инструкции по работе.

При построении конструкции должны быть созданы две секции: одна для жарки шашлыка и вторая для установки казана. Первую секцию строят по предыдущей схеме.

Для изготовления второго отдела используют следующую инструкцию:

• Рядом с основным блоком мангала достраивают второй отсек: по форме это квадратный короб с отсеком для топки.
• В задней части обязательно необходимо обустроить дымоход. Схему для создания качественной тяги лучше заказать у специалиста, чтобы не допускать в процессе эксплуатации задымления.
• В качестве вспомогательного элемента из прочного металлического листа варят заслонку для топки.
• На верхней площадке печного отсека устаивают металлическую подставку, которая поможет в дальнейшем лучше прогревать еду.

Перед первым использованием лучше всего провести пробное прогревание печки-мангала, чтобы оценить уровень тяги и проходимость дымохода.

Какие материалы лучше использовать

Для строительства берут шамотный огнеупорный кирпич Возведение мангала начинается с подбора правильных материалов. Для этого учитывается соответствие сырья нормативам – прочность, термоустойчивость и другое. Кирпич рекомендуется выбирать с маркировкой «произведено по ГОСТ 8691-73».

Кирпич

Для строительства жаровни пригодна не каждая марка кирпича. Примечательно, что для отдельных элементов конструкции используется сырьё с конкретными свойствами. Рекомендуется выбирать – красный для печей, рядовой полнотелый и шамотный. Последний вид отличается низкой теплопроводностью, высокой прочностью и устойчивостью к продуктам распада. Предельная огнеупорность достигает 1800°C.

Виды растворов

Глиняно-песчаный раствор – крепкий и долговечный материал На первом этапе строительства используется классический раствор, приготовленный в пропорциях 1:3 из цемента и песка. На него необходимо выложить полнотелый кирпич, цоколь, внешние стены и кровельный отрезок с трубой.

В кладке также используются следующие виды растворов:

• Шамотный – на момент приобретения глины проверяйте срок годности и соблюдение условий хранений. Сырьё запрещено держать в помещении с высоким уровнем влажности. В противном случае есть риск разрушения конструкции при достижении температуры в топке 1800°C. Качественные материалы позволяют приготовить пластинный и прочный раствор.
• Глиняно-песчаный – отличается среднем уровнем термостойкости 400°C. В отличие от цементного раствора данный тип экологически чистый. Приготовленное сырьё имеет неограниченный срок годности. Испарение влаги нивелируется добавлением воды.
• Цементный – применяется на участках с сильным нагревом. Не рекомендуется для кладки внутренней части топочной.

Чтобы приготовить раствор, потребуется ведро или другая ёмкость. Для выравнивания поверхности используйте строительный уровень и верёвку.

Выбор места для барбекю

После создания чертежа и занесение всех размеров на эскиз, можно определиться с количеством материалов. Но, прежде чем это делать, следует провести подготовительные работы.

Они состоят из:

• Выбор места. Поверхность для создания мангала должна быть ровной. Поскольку печь для шашлыка формируется на всесезонное пользование, обязательно потребуется фундамент.
• Лучше, если место будет не сильно обдуваемое сквозняком и порывами ветра. Если есть свободный угол на приусадебном участке, то это лучшее для мангала.
• Также следует учитывать при открытом типе, куда будет направлен дым, чтобы гости и родные люди не отдыхали в дыму.
• Если это будет южная сторона, тогда не очень приятно будет стоять на открытом солнце и готовить пищу. Если нет места в тени, следует позаботиться о навесе.
• На предполагаемом месте не должно быть корней от дерева или высоких кустарников. Всю траву и кусты следует убрать с корневой системой.
• Будущий мангал должен стоять в сухом месте. Если там будет постоянно влажно, это может негативно сказаться на кирпичной кладке.

Когда будут убраны все растения с поверхности, где предполагается мангал, следует сделать разметку на земле.

Черновой вариант разметки

Для этого, по размерам мангала в землю требуется вбить колышки и обтянуть их нитью. Данную процедуру следует делать при помощи уровня. Чтобы границы будущей постройки были идеально ровными. От этого зависит функциональность и внешний вид.

Как сделать патио на даче своими руками: разнообразные варианты оформления, отделки и обустройства (85+ Фото Идей & Видео)

Монолитный фундамент

Конструкция печи с казаном требует надежного и прочного фундамента. Его основание должно быть немного шире, чем сама печь. Допускается добавить не меньше 25 см спереди, по 10 см с других сторон печи.

Котлован выкапывают на глубину не меньше 40 см. Дно уплотняют, затем засыпают 10 см песка, 10 см щебня. После этого укладывают сварную металлическую сетку.

Сколачивают опалубку из досок и заливают фундамент. В раствор можно добавить пластификатор, чтобы не появились трещины. Во время застывания бетон можно пролить водой и накрыть пленкой.

Для высыхания бетона потребуется 3 недели. После чего можно приниматься за кладку печи.

Тип конструкции

Большое внимание при покупке необходимо уделить конструкции. К примеру, если дизайн участка уже готов, смене не подлежит, то как нельзя лучше подойдет стационарный мангал

Если на участке есть навес, то приемлемой будет встроенная либо подвесная модель. Вот наиболее популярные из них:

Стационарная

Такая конструкция возводится раз и навсегда, перемещению не подлежит. К тому же такое устройство необходимо установить на прочное основание. Чтобы защититься от осадков, мангал устанавливают под навес. Необходимо предпринять все меры пожарной безопасности. Среди неизменных плюсов можно назвать:

• Долговечность и безопасность;
• Легкость в уходе и эксплуатации;
• Разнообразное меню для приготовления.

На колесах

Такой гриль имеет форму жаровни на углях. Снизу находится поддувало и емкость для сбора пепла. В верхней части расположена решетка для приготовления пищи. Модели долговечны, легки в применении и уходе. Конструкции бывают различными в размерах.

Подвесная

В комплектации имеется цепь и крепления. Но такие модели подвешиваются единожды, иными словами, они стационарные. Площадь поверхности у них большая, поэтому пища прогревается равномерно. Блюда и продукты здесь готовятся в разных вариациях, а вкус отличный!

Подготовка площадки

Перед строительством любой конструкции на дачном участке необходимо оценить прочность и особенности грунта: наличие подземных вод, карстовых пустот, убедиться в отсутствии рядом выгребных ям и сточных вод.

Пошаговое создание площадки:

1. Глубина котлована рассчитывается, исходя из показателей грунта и предполагаемого веса мангала.
2. Обязательна песчаная подушка, слой гравия и заливка бетонным раствором.

При заливке можно воспользоваться армированными вставками, чтобы повысить прочность фундамента. Последним шагом можно уложить поверх раствора декоративный плоский камень или плитку.

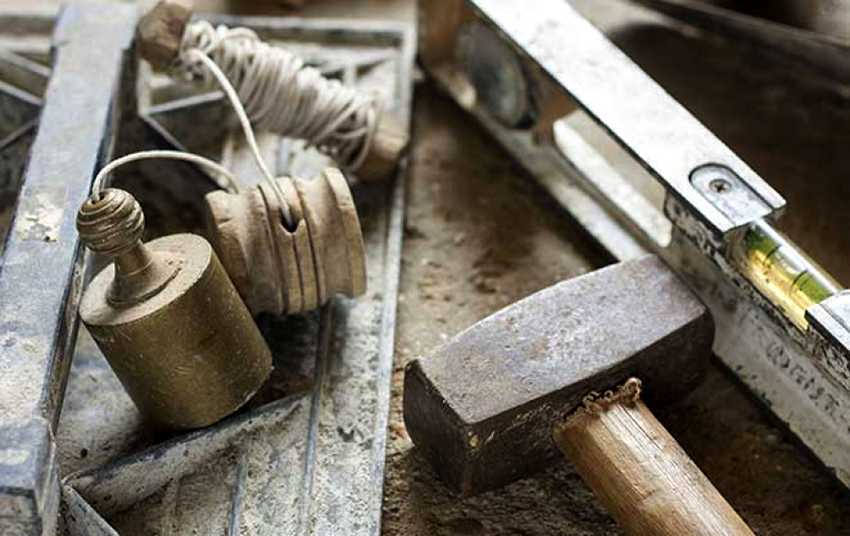

Инструменты и материалы

Перед тем, как построить кирпичный мангал на даче, нужно по готовому или составленному заранее проекту самостоятельно рассчитать требуемое количество материалов.

Это необходимо, чтобы не столкнуться с их нехваткой или наоборот, чрезмерными оставшимися излишками. На основании рассчитанных по проекту количеств материала составляется смета.

Расчет делается так, чтобы материал был с небольшим запасом. Из инструментов понадобятся:

• лопата;
• корыто или бетономешалка;
• ведра для раствора;
• мастерок;
• уровень, отвес;
• дисковая пила.
• шамотный (печной) кирпич, выдерживающий температурные перепады без растрескивания;

Расходные материалы:

• материал для фундамента (бутовый камень, цемент, песок, щебень, доски или гладкая фанера для опалубки);
• арматурная сетка;
• лист железа;
• металлические решетки, задвижки, уголки, дверцы.

Если мангал проектируется с нишами и рабочей областью — дополнительно понадобится столешница из камня. В качестве кладочного раствора обычно берут смесь глины с песком, по крайней мере, для топки.

Цементный раствор будет быстро разрушаться и растрескиваться при воздействии высоких температур (может достигать 1000 °С в топке) и температурных перепадов. Глину обязательно предварительно замочить на несколько дней. Глина и строительные смеси с ней предлагаются в строительных магазинах.

Справка: огнеупорный материал требуется для выкладки топливника, непосредственно контактирующего с огнем. В целях экономии для возведения цоколя и элементов, не испытывающих воздействия открытого пламени и высоких температур, можно взять обычный кирпич — в т.ч. оставшийся от разбора каких-либо сооружений, очищенный от остатков раствора.

Как построить мангал из кирпича своими руками — пошаговая инструкция с фото

Жаровню необходимо делать, в точности выполняя следующие пункты:

На площадке, которая подходит для размещения кирпичного мангала, следует подготовить яму, которая уходит в глубину на 30 см. Выкопанный котлован должен быть хотя бы на 10 см длиннее и шире приспособления для приготовления мяса.
Вниз ямы надо насыпать слой песка толщиной более 30 см, а затем утоптать его, придав ему плотность и ровность. Сделанную «подушку» необходимо покрыть гравием, тем самым уменьшив глубину котлована ещё на 10 см. После этого дно требуется снова утрамбовать и разровнять.
Теперь в яму можно класть вспомогательную деревянную конструкцию и арматуру, то есть решетку из прочных металлических прутьев, имеющую ячейки размером 15х15 см.

Пришло время заливать опалубку жидким бетоном

Важно, чтобы смесь, которая вскоре затвердеет, распределилась равномерно по всей поверхности. После этого в работах по строительству мангала следует сделать двухнедельный перерыв, ведь именно столько времени застывает бетон

Дабы засыхающий фундамент не растрескался на солнце, его рекомендуется время от времени увлажнять, закрывая толстой полиэтиленовой плёнкой.
Спустя 2 недели можно покрывать бетон материалом, защищающим от негативного воздействия влаги, например, листом рубероида.
После сооружения фундамента следует приступать к основному этапу — строительству кирпичного мангала.

Первый ряд керамических блоков следует уложить на поверхность без допущения погрешностей, предварительно сделав разметку.

Возведя кирпичную кладку, нужно заняться сооружением столбчатого основания для опор, на которых станет держаться крыша. Главное, чтобы эти столбы располагались на расстоянии 2 м от огня. Чтобы их установить, требуется выкопать в грунте 4 ямки глубиной 0, 6 м и диаметром около 30 см. Дно каждой надо засыпать щебнем, обязательно притоптав его, чтобы получился слой в 10 см. Верх пласта из щебня следует присыпать песком и утрамбовать, дабы толщина нового слоя тоже соответствовала 10 см.
Потом необходимо свернуть в трубу рубероид и установить его в яме в качестве опалубки, возвышающейся на 30 см над уровнем грунта. Внутрь гидроизоляционного материала следует поместить металлические прутья, выполняющие роль костяка будущей опоры. Сразу после этого в опалубку надо заполнить бетонной смесью. При этом поверхность бетона должна оказаться выше уровня земли на 10 см. Когда основание застынет, на него нужно будет уложить кладку из 4 кирпичей.
Теперь можно устанавливать жаровню, используя для этого металлический поддон. Они станут основанием для зоны топки. Затем можно выкладывать на этом месте кирпичи, оставляя кое-где зазоры, не заполненные клеевой смесью. Они нужны для проникновения воздуха в камеру, который будет поддерживать горение дров.

После этого следует выполнить кладку дымохода. При этом каждый проход полагается сужать на треть, главное, делать это равномерно.

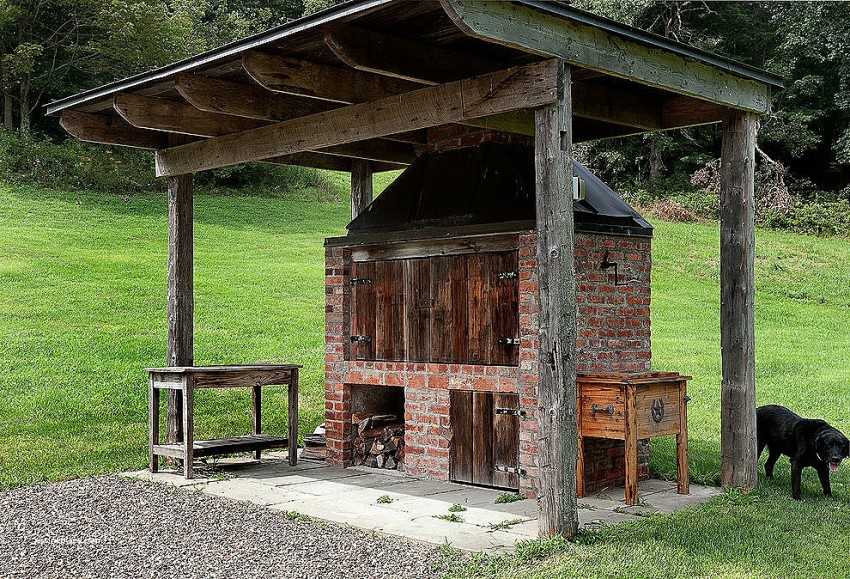

Закончив со строительством мангала, можно устанавливать опоры для навеса, защищающего приспособление от осадков. Для этого на бетонную поверхность надо уложить рубероид, а затем поставить брусья их дерева. Они крепятся к кирпичам посредством болтов и металлических пластин. Каждый брус должен иметь пропил позволяющий фиксировать верхнюю обвязку.
Между поставленными деревянными столбами следует зафиксировать укосы, задача которых — сделать приспособление для жарки шашлыков прочным.
Потом можно устанавливать верхнюю обвязку из брусьев и изготавливать стропила для крыши. Их лучше делать из брусьев, имеющих сечение 100х50 мм.

Теперь надо прикрепить изготовленные с уклоном в 30о стропила к верхней обвязке, тем самым получив конструкцию с 4 опорами и 3 V-образными деталями стропил.
Затем в перпендикулярном брусьям направлении нужно выложить деревянную обрешётку, закрепляя её саморезами. Готовое основание следует покрыть металлочерепицей, используя при этом саморезы.

Видео: строительство мангала из кирпича

https://youtube.com/watch?v=Uyw3LHjOyGo

Мангал из кирпича, сделанный своими руками, вскоре подарит немало положительных эмоций. Получив его, хозяева дачи смогут угощать гостей вкусной едой и хорошо проводить время в течение выходных. Всё-таки жаровня, созданная по самостоятельно составленному проекту, будет выглядеть так, как ранее только мечталось.

Мангал из кирпича: особенности и виды конструкций

Для приготовления шашлыка обычно используются мангалы, изготовленные из металла. Однако внезапно начавшийся дождь и ветер могут стать источником проблем для отдыха. В таких случаях гораздо удобнее использовать шашлычницу из кирпича или мангал, расположенный под навесом.

Для того чтобы начать самостоятельное строительство кирпичного мангала, необходимо выбрать «правильное» место

Что представляет собой мангал из кирпича: фото и устройство

Мангал, изготовленный из кирпича, представляет собой стационарно расположенное сооружение. При этом изделие может иметь различные габариты, дизайн и дополнительное оснащение. В сети можно увидеть на фото кирпичные мангалы с простейшим устройством, состоящие всего из нескольких рядов кирпича и жаровни, а также более сложные варианты конструкций.

Мангалы со сложной конфигурацией имеют вид массивной постройки. Встречаются даже целые комплексы строений универсального назначения. Несмотря на различия в дизайне, большинство изображенных на фото уличных печей и мангалов из кирпича имеет похожую раскладку и структуру.

Такие конструкции состоят из следующих элементов:

• цоколя;
• фундаментного основания;
• нижних боковых стенок;
• жаровни;
• верхних боковых стенок;
• дымоходной трубы.

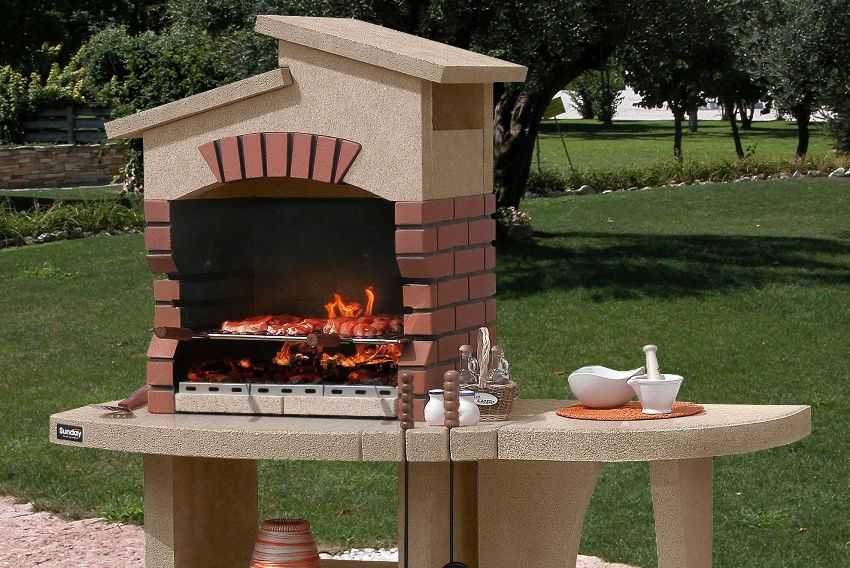

Удобный мангал из кирпича с крышей и дополнительным столиком

Чтобы повысить комфорт эксплуатации и расширить возможности мангала, его дополняют пристройками в виде:

• печи;
• коптильни;
• мойки;
• столешницы для удобной нарезки продуктов;
• казана;
• ниши, предназначенной для хранения посуды.

Для изготовления печи-мангала своими руками следует использовать кирпич с огнеупорными свойствами, например, шамотный. Этот материал имеет желтовато-песочный оттенок, а также хорошо выраженную зернистую структуру. Блоки из шамота проявляют устойчивость не только к огню, но и к воздействиям химического характера, в частности, они не подвержены влиянию золы и сажи.

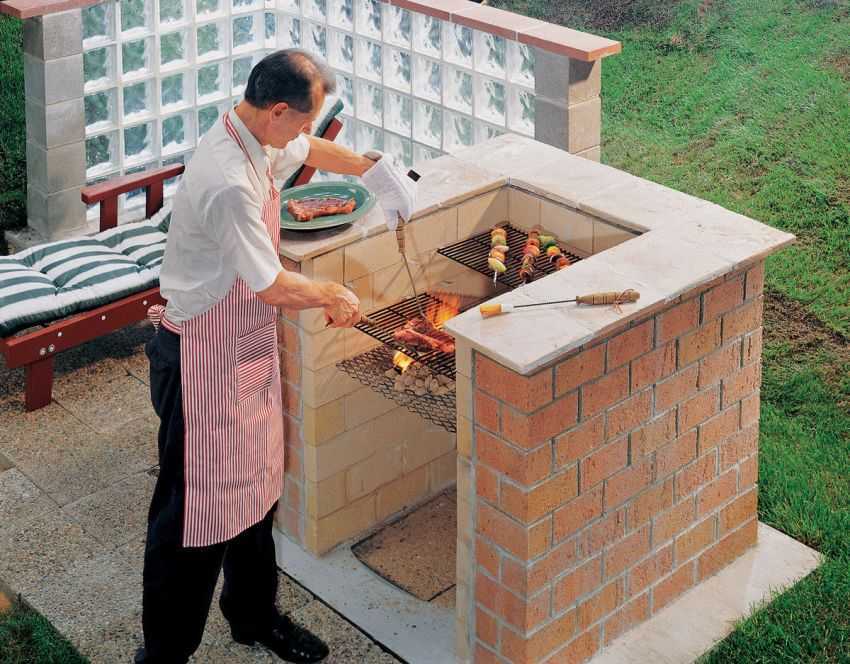

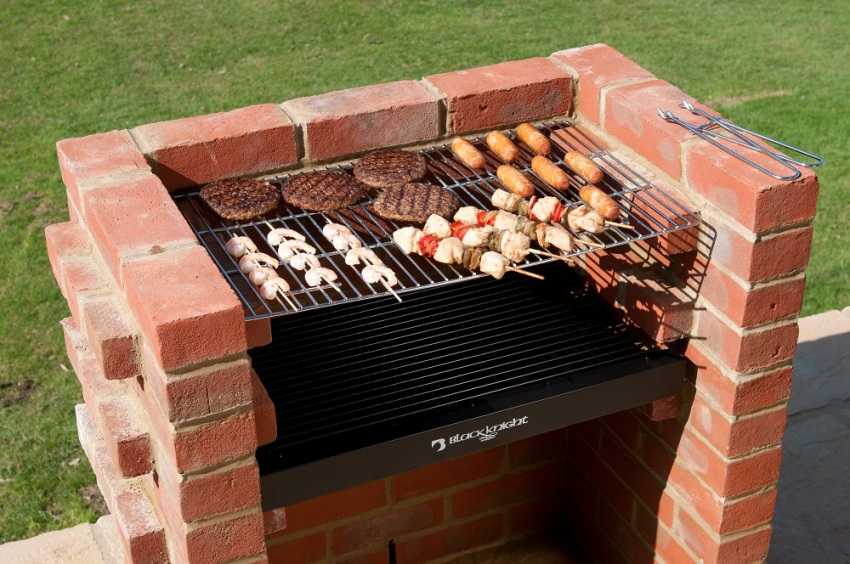

Кирпичный мангал возможен в различных вариациях

Преимущества и особенности кирпичных мангалов

От традиционных печей мангалы из кирпича отличаются в первую очередь своим назначением. Эти конструкции призваны создавать комфортные условия для приготовления пищи на открытом воздухе. Они довольно просты в исполнении и нетребовательны в отношении материалов. Размеры, как и устройство мангала, можно подобрать произвольно с учетом собственных потребностей и пожеланий.

Простую уличную печь и мангал из кирпича может соорудить на своем участке каждый владелец, чего нельзя сказать о конструкциях, которые устанавливаются в доме.  Благодаря всем этим особенностям, а также наличию фундамента, работы по кладке значительно упрощаются.

Преимущества мангалов-барбекю из кирпича:

• универсальность – конструкции подходят для приготовления любых продуктов и блюд на их основе;
• наличие большой жаровни – благодаря этому жар внутри конструкции распределяется равномерно, в результате прожарка получается идеальной;
• в конструкции предусмотрено достаточное количество места для использования шампуров для шашлыка и решетки;

Главным преимуществом кирпичного мангала, является высокая теплоемкость, данный материал в отличии от металла, очень хорошо сохраняет жар

• сложные конструкции оснащены дымосборником, по причине чего эксплуатация мангала становится более комфортной;
• высокая надежность и долговечность;
• не требуется специальный уход;
• возможность оснастить конструкцию дополнительными возможностями, установив коптильню или казан.

Недостатков не так много, но они все же присутствуют. Во-первых, конструкция стационарна, поэтому ее нельзя будет перенести на другое место в случае необходимости. Во-вторых, конструкции открытого типа не позволяют готовить пищу во время дождя. Исключением являются мангалы из кирпича в беседке или под навесом.

Материалы

Учитывая то, что печь постоянно подвергается действию высокой температуры, крайне желательно использовать специальный, так называемый шамотный или печной, кирпич.

От отличается высокой стойкостью к жару и колебаниям температуры, достаточно прочен и долговечен. Однако цена такого кирпича существенно выше, чем у обычного керамического или силикатного. Поэтому многие мастера в целях экономии выкладывают шамотным кирпичом только ту часть печи, которая непосредственно нагревается, выполняя внешние контуры обычным кладочным материалом.

Важно: для шамотного кирпича используется специальный огнеупорный кладочный раствор!

Для лучшего сохранения тепла внешние контуры печи и опорные конструкции столиков, мойки и прочих подсобных элементов комплекса барбекю можно выкладывать либо из полнотелого керамического кирпича, либо из пустотелого.

Раствор для кладки печного кирпича используется специальный. Лучше, если это будет готовая смесь или клей. Если такого состава в продаже нет или хочется попробовать свои силы в самостоятельном изготовлении, можно попробовать технологию, предложенную в этом видео.

Инструменты и материалы для укладки барбекю из кирпича

Чтобы построить печь барбекю для дачи, понадобятся инструменты для укладки раствора, строительный отвес по двум измерениям (вертикали и горизонтали), уровень, резиновый молоток, шлифмашина, пила для мокрой резки кирпича. Также следует подготовить соответствующие диски. В качестве вспомогательных инструментов пригодятся сито (для просеивания песка и глины), ведра для замешивания раствора, капроновая нить для порядовки.

Из материалов необходимо приобрести красный и шамотный кирпич, готовую смесь для кладки или глину. Для фундамента понадобятся цемент, гравий, речной песок и арматура (для закладки в основание конструкции). Количество материалов определяется размерами будущего мангала. Для постройки опалубки потребуются доски.

Для строительства барбекю понадобятся молоток, уровень, шлифмашина и строительный отвес

В зависимости от того, что предполагает проект печи барбекю из кирпича, дополнительно могут понадобиться стальные листы, дверцы, заслонки, колосниковые решетки, поддувала, крепления для шампуров и прочее печное литье.

Расчет количества материалов для барбекю из кирпича своими руками

Когда фундамент окрепнет, можно приступать непосредственно к кладке. Во избежание задержки строительства из-за нехватки материалов следует тщательно выполнить расчеты расходников. Первое, что поможет в кладке барбекю из кирпича, – чертежи будущей конструкции. При планировании размеров постройки стоит учесть не только возможную свободную площадь, но и личные предпочтения. Печь должна соответствовать вашему росту. Помимо этого, необходимо, чтобы рабочая поверхность сочетала в себе удобство и безопасность эксплуатации.

Далее следует учесть размеры кирпича: длина составляет 25 см, ширина – 12 см и высота – 6,5 см. В расчеты обязательно требуется включить ширину шва раствора. Вполне естественно, что количество кирпича определяется как размерами печи, так и ее функциональными особенностями

Кроме того, необходимо взять во внимание тип дымохода и высоту дымовой трубы

При расчете количества кирпича необходимо учитывать толщину шва раствора

Дымоход

Самым сложным узлом очага с дымоходом является узел сопряжения топки с трубой по следующим причинам:

• сечение дымохода гораздо меньше размера топочной камеры, поэтому каждым рядом кирпича необходимо его уменьшать;
• форма кирпича правильная, торчащие внутри конструкции углы автоматически становятся сборниками сажи и ухудшают тягу, поэтому конструкционный материал следует подрезать угловой шлифовальной машиной;
• качественные порядовки позволяют пошагово осуществить крой кирпича и уложить его без ошибок.

На нижнем фото приведено устройство мангала с дымоходом достаточно простой конструкции и полная схема с чертежами.

Фото увеличивается при клике

Для увеличения нажмите на схему порядвки

Проще всего изготовить дымоход из того же материала, что и сам мангал, хотя не всегда это видно на первый взгляд. Может казаться, что просто установить трубу и забыть будет значительно легче, но многие неопытные строители не учитывают один момент. А именно то что данный вариант сразу обеспечивает герметичность узла сопряжения трубы с жаровней, что убирает некоторые нежелательные трудности при строительстве. Однако, если делать кирпичом, тогда наружный размер кладки будет значительно больше, чем дымохода из сэндвича или асбоцементной трубы, что влияет на размер дыры в крыше, если он нужен. Это обязательно надо учитывать при выборе.

Приведём вам один из вариантом оформления верхней части кирпичного дымохода на нижнем фото и том, что справа, а вы уже решайте, подходит вам такой вариант или нет. Здесь видно, как пошаговые этапы строительстве, так и конечный результат.

Это обеспечивает соответствие архитектурного стиля и достаточную эстетику восприятия экстерьера беседки, в которую встроен мангал.

Порядовка: как сложить мангал из кирпича

Несмотря на то, что мы разбираем несложный в строительстве уличный мангал из кирпича, порядовка укладки кирпича (схема) составляется заранее, с учетом выбранных габаритов и конфигурации. Удобнее всего делать это на листе в клетку.

Как класть кирпич? Наиболее простой способ укладки — со смещением каждого ряда на половину кирпича по отношению к предыдущему. Первые два ряда выкладываются сплошными. Самый первый ряд складывается из цельных кирпичей, без половинок.

Нижняя часть мангала — это цоколь. Схема кладки — от углов к центру по намеченным заранее линиям. Через каждые 3 ряда необходимо проверять правильность укладки уровнем и отвесом, выкладывать сетку для армирования.

Высота цоколя зависит от проекта. В нем могут быть одна или несколько ниш, где хранят дрова, уголь и прочую утварь. Выкладывается он сплошной кладкой.

Центральная часть конструкции — топливник. Основание для жаровни заранее отливается из бетона с армированием или выкладывается из кирпича. Если по проекту сооружаются арки для топливника и ниш, применяется кружало. Для равномерного распределения кирпичей между ними вставляются щепки.

Зазоры одинаковые, примерно 1 см. Лишь после полной выкладки арки пространство между кирпичами смачивается и заполняется раствором. Застывать выложенную арку оставляют с кружалом на день-два.

Если мангал будет использоваться еще и в качестве барбекю, следует заранее озаботиться возможностью установки решетки. Для нее оставляют небольшой выступ, или несколько выступов, чтобы решетку можно было размещать на разных уровнях. Устанавливают ее на стержни арматуры, вделанные в стенки мангала.

Совет: если оставлять между кирпичами небольшие зазоры при укладывании топливника, при использовании мангала в дальнейшем благодаря проникающему в щели воздуху горение будет лучше.

Жаровню укладывают на металлические уголки, которые крепятся к кладке штырями. Учтите это собирая дачный мангал из кирпича своими руками (фото правильно сложенного топливника ниже).

Важно! Недопустимо попадание атмосферных осадков на незаконченную кирпичную кладку. Если начался дождь — ее необходимо тщательно укрыть полиэтиленом

Последний этап — сооружение дымохода. Его наличие позволяет дольше сохранять жар в мангале и отводить дым. Для дымовой трубы кладку продолжают выкладывать, постепенно сужая ее кверху. Делается это путем смещения кирпичей в рядах. Смещение производится не более, чем на треть кирпича — в противном случае сооружение может оказаться неустойчивым.

Особенность: труба — тяжелая часть, для ее установки требуются опорные колонны.

Если выкладка кирпичной трубы кажется слишком сложной — можно установить металлическую. По окончании кладки нужно произвести обжиг стенок топливника. Для этого разжигают дрова в очаге и по максимуму повышают жар.

Сооружение жаровни, установка казана или поддона проводятся на заключительном этапе. После этого проводят декорирование. При наличии столешницы, ее можно оформить плитой из керамогранита. Сам мангал облицовывают штукатуркой, декоративным камнем, облицовочной плиткой и т.д.

Мы рассмотрели, как самому сделать мангал из кирпича. Отдельный вопрос — защита сооружения от вымывания раствора. Задача решается путем обработки специальными составами. Это может быть термостойкий лак, масляный пропиточный состав для печей и каминных кладок, силиконовый гидрофобизатор, вдобавок защищающий и от появления микроорганизмов в кладке.

Чтобы обеспечить пожарную безопасность, мангал для дачи обкладывают тротуарной плиткой. Помимо защиты от пожара, она создаст ровную, удобную площадку. В непосредственной близости от мангала не должно быть легко воспламеняющихся предметов. Для декора выбирают только негорючие, жаропрочные материалы.

Мангал с барбекю установкой

Ещё одна популярная модель для дачного участка. Для работы понадобятся готовые схемы-чертежи, инструменты и подготовленная площадка.

Форма мангала с установкой барбекю – в виде П-образной конструкции, на разных уровнях которой расположены решетки для барбекю и бордюры для шампуров.

Для работы стоит воспользоваться пошаговой инструкцией, как сделать мангал-барбекю из кирпича своими руками:

Кирпичный короб выкладывают по представленной ранее схеме, используя цементный раствор, а для прочности – металлические прутья. Единственное отличие – отсутствие одной стены, ведь конструкция имеет П-образную форму.

На уровне 1 метра от низа площадки необходимо выполнить дно мангала. Для этого при помощи металлических уголков и перекладин формируют каркаса. Поверх каркаса выкладывают огнеупорный кирпич сплошным слоем.

Ещё на протяжении 50-60 см продолжают возведение стен мангала-барбекю.

Далее приступают к формированию арки: используют армированные прутья и кладку резаным кирпичом или декоративным камнем.

По внутренней поверхности топки прокладывают бортики для решеток и гриль-установки. Далее работа зависит от выбранной модификации.

На сегодняшний день существует достаточно много вариаций печей и мангалов с барбекю: открытого типа или с арочной конструкцией.

Перед началом работы начинающим мастерам лучше ознакомиться с видео-уроками, как сделать мангал из кирпича своими руками.

Разновидности конструкций

Существует огромное количество вариантов конструкции кирпичного мангала. Вот наиболее распространенные.

• Простой. Самый примитивный тип сооружения. Представляет собой правильный прямоугольник из кирпича, расположенный непосредственно на земле или на залитой бетоном площадке. Не очень удобен, зато не требует серьезных затрат и очень просто делается.
• Традиционный. Верхняя часть сооружения ничем не отличается от простого мангала. Однако стоит она не на земле, а на возвышении из кирпича, поэтому напоминает стол. Такая конструкция удобнее, так как для работы с мясом не надо наклоняться. Кроме того, в нижней части можно сделать выемку для хранения дров и инвентаря.
• С грилем. По конструкции почти полностью повторяет традиционный. Однако жаровня расположена не в самом сооружении, а изготовлена из металла. В ее роли может выступать обычный недорогой стальной мангал с отпиленными ножками. Этот вариант удобно очищать от золы и углей.
• С плитой. Имеет небольшую пристройку, которая, по сути, представляет собой небольшую печку. В ее верхней части расположена стальная плита. Позволяет не только жарить мясо на углях, но и готовить другие блюда.
• С мойкой. Имеет пристройку, в которой расположена мойка. Ее можно подключить к водопроводу, а можно просто повесить над ней емкость с краном.
• Угловой. Отличается от традиционного варианта тем, что размещается в углу (например, на стыке зданий или полотна забора). Хорошо подходит для небольших приусадебных участков, на которых сложно возвести более масштабное сооружение и приходится экономить место.
• С крышей. В данном случае жаровня прикрыта аркообразной кирпичной крышей. Это защищает ее от дождя и позволяет готовить даже в плохую погоду.
• С навесом. Этот тип конструкции имеет собственный навес. Он защищает от дождя не только жаровню, но и человека, который готовит. Такой вариант потребует больше материалов (иными словами, обойдется дороже), а также больше сил и времени.

Вопросы и советы по кладке мангала барбекю самостоятельно

Здесь мы разберем наиболее часто встречающиеся вопросы по кладке кирпичного мангала (гриль) своими руками и ответы на них.

Какого размера должен быть дымосборник?

Размер дымосборника зависит от размера портала топки. Оптимальное соотношение должно быть не меньше 100-120%. Так в нашей пошаговой инструкции высота портала 6 рядов, а высота дымосборника 8 рядов.

Какой диаметр дымохода должен быть?

Сечение трубы дымохода зависит от площади портала топки. Оптимальная площадь дымохода 1/8 — 1/10 площади портала. Крайние размеры от 1/6 до 1/13.

Чем заполнять щель между топкой и облицовкой?

Спереди, вокруг портала можно заполнить щель базальтовым картоном. Остальное пространство нет смысла заполнять. Поэтому его оставляют пустым.

Нужно ли красить металлический уголок в перемычках?

Мы советуем вам хорошо прогрунтовать и покрасить уголки термостойкой краской. Но даже если вы этого не сделаете, ничего страшного не произойдет. Срок службы не крашеного уголка будет достаточным.
