Укладка тротуарной плитки своими руками

5 этап – Технология укладки тротуарной плитки

Пошаговая инструкция

1. Установка бордюра для тротуарной плитки или поребрика

Назначение бордюрного камня – обозначать дорожку и защищать плитку от расползания. Но есть примеры выкладки тротуарной плитки без бордюра.

Укладка тротуарной плитки без бордюраПодрезка плитки для укладки без бордюра

Установка бордюра производится на выровненное основание. Для большей надежности его укладывают на бетонное основание (бетонный замок).

Установка бордюра для тротуарной плиткиУстановка бордюра для тротуарной плитки — схема

Можно установить пластиковый бордюр для плитки

Пластиковый бордюр для тротуарной плиткиУстановка пластикового бордюра для тротуарной плитки

Бордюр может быть установлен вровень с плиткой или выступать на несколько см. Рекомендуется укладывать плитку чуть выше поребрика (бордюра) на 5 мм, это зазор на усадку.

Монтаж бордюра для тротуарной плитки (поребрика) — схемаБордюр и поребрик для тротуарной плитки — схема

2. Подготовка основания под тротуарную плитку

Выделяют три вида основания:

укладка тротуарной плитки на песокУкладка тротуарной плитки на песок.

В этом случае расстояние между бордюрами (или натянутой нитью при их отсутствии) заполняется песком. Высота песчаного слоя составляет 50-60 мм. Перед работой песок поливают водой с использованием распылителя и оставляют немного просохнуть. Далее его выравнивают и трамбуют. Выкладка производится на влажный, но не мокрый песок.

Укладка на цементно-песчаную смесьУкладка на цементно-песчаную смесь.

На подготовленное на пятом этапе основание, укладывается второй слой песка (30-40 мм), на который укладывается арматурная сетка. Сверху сетка засыпается смесью песка и цемента в соотношении 1:4.

Укладка на бетонное основаниеУкладка тротуарной плитки на бетонное основание.

Состав «пирога» показан на схеме.

Рекомендуем. Подробное описание, – два варианта: устройство новой бетонной основы и на старое (существующее) бетонное основание.

Примечание. Выкладка плитки на бетон не лучший вариант. Это связано с тем, что бетонное основание не пропускает влагу. Вода задерживается между бетоном и плиткой и при минусовых температурах приводит к деформированию дорожки.

3. Выкладка плитки

Простые правила для качественной и эффективной работы.

Как правильно укладывать тротуарную плитку:

плитка выкладывается от нижней точки в сторону повышения;

кладка ведется методом от себя. Т.е., выполняя работы, мастер движется по уже уложенной дорожке, чтобы не повредить утрамбованное и выровненное основание;

установка плитки круговым способом начинается от центра рисунка.

Установка плитки круговым способомУкладка плитки кругом

начало монтажа приходится на оптически видимую границу, т.е. на то место, куда первым делом падает взгляд: входная дверь, крыльцо, веранда, беседка и т.п.

плитка раскладывается не ровными рядами, а по диагонали. Так проще выравнивать горизонталь.

Приступая к укладке, первым делом натягивают шнур по ширине дорожки, и по нему ровняют первый ряд плитки. Горизонталь следует проверять уровнем каждые 2-3 ряда.

«Посадка» тротуарной плиткиПлитка укладывается в предназначенное для нее место и устанавливается точно путем легкого постукивания по ней резиновым молотком. Если плитка проваливается под нее подсыпается песок или смесь.

Зазор между тротуарной плиткой обычно составляет 2-3 мм (достаточно для ухода воды). Точные зазоры выдерживаются с помощью крестиков (но, это теория, на практике не встречается).

Ограничители (дистанционные замки) тротуарной плиткиНекоторые производители предусмотрели наличие ограничителей (дистанционных замков) на плитке, позволяющих выполнять укладку без применения дополнительных приспособлений на одинаковое расстояние друг от друга.

Материал подготовлен для сайта www.moydomik.net

Светящаяся тротуарная плитка

Появилась новая технология – тротуарная плитка, светящаяся в темноте. Установка такой плитки, позволит обозначить границы и обезопасить движение по дорожке в темное время суток. Светящаяся краска наносится поверх плитки и является абсолютно безопасной для пользователей и почвы.

Светящаяся тротуарная плиткаСветящаяся в темноте тротуарная плиткаТротуарная плитка, покрытая светящейся краской

Еще один вариант декоративной подсветки дорожки – светодиодная тротуарная плитка. В этом случае, в процессе укладки монтируются блоки-кирпичики – светодиодные светильники, работающие от электричества или солнечных батарей.

Светодиодная тротуарная плиткаСветодиодные светильники в тротуарной плиткеСветодиодные фонарики для тротуарной плитки

Виды брусчатки

Для укладки брусчатки своими руками выделяют три основных материала: каменная брусчатка, клинкерная и бетонная. Если уж точнее, то второй и третий вид называют тротуарной плиткой. Все равно это «брус» для мощения.

Каменная брусчатка

Это самый древний в мире материал для строительства дорог, использует гранит, базальт, известняк, песчаник, сланец. Практически любой природный камень. Но наибольшее применение получила гранитная брусчатка, во-первых благодаря своей прочности, во-вторых — достаточно привлекательной цветовой гамме.

Базальт прочен, но серого цвета с небольшими отклонениями оттенков, темно-серого (почти черного).

Остальные породы не такие прочные на истирание, но для участка собственного дома или дачи вполне подойдут, это не аллея в общественном парке с высокой проходимостью.

По степени обработки отличают:

пиленую;
галтованную;
колотую.

Клинкерная брусчатка

Керамическая однообжиговая плитка из тугоплавких глин, полученная при длительной термической обработке с температурой 1200-1250°C.

Технологический процесс позволяет получить материал не уступающий граниту по прочности, водо- и морозостойкости. Ее износостойкость и долговечность самая высокая для искусственных каменных материалов.

Бетонная брусчатка

Бетонная тротуарная плитка подразделяется на вибролитую и вибропрессованную.

Вибролитая плитка в декоре более привлекательная — большое разнообразие цвета и формы. Многим нравится гладкая поверхность, до первого дождя или снега.

Встречается недостаток, как низкая морозостойкость, хотя часто это происходит из-за несоблюдения производителем технологии или экономии на цементе и присадках.

Вибропрессованная плитка не имеет разнообразия цвета и форм, поверхность шершавая ( больше достоинство). Технология производства как у полусухого бетона.

Во-первых, ее прессуют не только на столе, но и при помощи пуансона. Во-вторых, прочность полусухого бетона без модификаторов на 25% выше, чем у обычного, а с модификаторами — до 48% . В-третьих, водостойкость сравнима с гидротехническим бетоном (отсюда и морозостойкость очень высокая). Есть еще достоинства, но они больше относится к самому производству.

Лучшие производители

Рассмотрим подробнее 5 известных в странах СНГ производителей, зарекомендовавших себя качественной продукцией и доступными ценами.

«Сиян»

Российский завод тротуарной плитки. Каждый вид полностью прокрашивается. Поэтому, изнашиваясь, изделия не теряют целостности цветного покрытия. СИЯН выпускает плитку различной формы и толщины. Она подходит для укладки садовых дорожек, подъездных путей, автомобильных дорог. Цены доступны. Продукция отличается долговечностью и надежностью.

«Юнигран»

Украинский производитель, имеющий собственную сырьевую базу, из которой изготавливает стеновые блоки, плитку, бордюры. Все изделия сертифицированы системой контроля качества ISO 9001:2015.

Тротуарное, керамическое покрытие создают по технологии вибропрессования. Предприятие предлагает более 30 видов товаров. Вся плитка морозоустойчива, со сроком службы от 50 лет.

«Stellard»

Компания и производство находятся в России. Продукции изготавливают методом полусухого вибропрессования. Для создания плитки применяют немецкое оборудование фирмы «HESS Maschinenfabrik GmbH & Co. KG». Завод выполняет индивидуальные заказы по производству плитки разных форм и цветов. Работа цехов автоматизирована.

«White hills»

Российское предприятие, которое уже больше 10 лет специализируется на изготовлении облицовочного кирпича, камня, кафельной, тротуарной плитки и сопутствующих декоративных элементов. С широким выбором фактур, форм, цветов. Очень популярна брусчатка их производства, имитирующая натуральный камень типа габбро, диабаз.

«Steingot»

Относительно молодое российское предприятие. Было основано в 2015 году. Занимается выпуском тротуарной плитки, облицовочных материалов. Цеха оснащены современным немецким оборудованием. Производственный процесс автоматизирован. Основной потребительский рынок – Москва и близлежащие регионы.

Какого бы производителя вы ни выбрали, садовое покрытие, оформленное тротуарной плиткой, будет выгодным, удобным, а главное, долговечным вариантом обустройства дачного участка. Строительство легко осилить самому. А если есть желание выложить целые рисунки, то можно пригласить в помощь специалистов, которые воплотят ваши идеи в жизнь.

Существующие технологии изготовления

Плитка и брусчатка, которую вы могли видеть у соседей, изготовляется всего по трём технологиям: заливка в опалубку, вибролитьё и вибропрессование.

Подъездная дорожка с имитацией тротуарной плитки методом штампования

Существует и техника имитации тротуарной плитки, когда фактура создаётся штампами на влажной бетонной поверхности. На первый взгляд дорожка может быть похожей на мощёную, но на самом деле это монолитная бетонная плита со всеми своими недостатками. Присмотревшись к швам легко заметить, что они неотделимы от плит и не способны обеспечить отвод воды в грунт. Поэтому если вам понравился увиденный на фото вариант с имитацией, рекомендуем воспроизводить его в классической технологии, из отдельных плит. В таком случае ваша копия прослужит в 3–4 раза дольше, чем оригинал.

Заливка в съёмную опалубку

Изготовление тротуарной плитки методом заливки в опалубку

Технология заливки в форму-опалубку — самый простой и наименее трудоёмкий способ изготовления тротуарной плитки. Изделия отливаются прямо на месте использования поверх утрамбованного грунта, поэтому никаких усилий на сушку и перемещение плит тратить не приходится. Поскольку форма снимается пока бетон застыл не полностью, можно пользоваться только одной формой и готовить небольшие порции раствора в ведре строительным миксером (без бетономешалки). Форму также можно заливать не полностью, формируя аккуратные изгибы садовой дорожки.

Но есть и недостатки:

фактура лицевой поверхности плит всегда одинакова, так как форма открытая и задаёт только кромку по периметру каждого фрагмента;
бетонную смесь невозможно уплотнить вибрацией, поэтому для обеспечения прочности следует добавлять больше пластификатора;
несмотря на добавление вяжущих, срок службы такой плитки в несколько раз меньше, чем у вибролитой.

Отличить дорожку из такой плитки достаточно просто. Как правило, она имитирует раскладку дикого камня с фрагментами неправильной формы, но повторение рисунка легко заметить. В швах такой плитки нередко прорастает трава, поскольку она монтируется прямо на землю без песчано-гравийной подушки и часто без засыпки швов.

Вибролитьё

Вибролитая тротуарная плитка — самый распространённый вариант

Вибролитые плиты — самый распространённый вариант для мощения частных территорий. Отличить продукт данной технологии проще всего по дизайну. Ни заливка, ни вибропрессование не создают сложную форму плитки и мелкий фактурный узор на её поверхности. Лицевая сторона вибролитой плитки обычно более глянцевая, а цвет — более яркий, чем у вибропрессованной.

Среди других достоинств этого отделочного материала:

срок службы плитки в несколько раз длиннее, поскольку вибрация при литье изгоняет пузырьки воздуха и усиливает водо- и морозостойкость изделия;
меньший расход пластификатора (по сравнению с заливкой в опалубку);
возможность изготовления долговечной качественной плитки на дому с минимальной оснасткой;
большое разнообразие готовых форм из разных ценовых категорий.

Из недостатков можно выделить только небольшую толщину плиты, которая не позволяет отделке выдерживать высокие механические нагрузки. На гладкой плитке также возрастает риск поскользнуться, поэтому для изготовления рекомендуем вам подбирать фактурные формы.

Вибропрессование

Брусчатка в зоне парковки — это вибропрессованная тротуарная плитка

Вибропрессование — сложный технологический процесс. Основное его отличие от вибролитья в том, что раствор в форме подвергается мощным ударам специального пресса. В результате плотность бетонно-цементной смеси возрастает на порядок, по своим свойствам материал является аналогом искусственного камня. Поэтому именно его используют для мощения городских тротуаров, дорожек в скверах и парковочных зон на частных территориях. Благодаря высокой плотности плитка очень морозоустойчива, она способна выдержать до 300 циклов замерзания/оттаивания.

Метод чаще всего используется для производства тротуарной брусчатки, а не плитки. Её несложно отличить по увеличенной толщине при небольших размерах (на вид это скорее кирпичик чем плитка). Кроме того, такой материал обычно более шершавый, а цвет у него бледнее. Поскольку узор на отдельном фрагменте сделать невозможно, для усиления декоративного эффекта брусчатку укладывают в красивые орнаменты (дома можно воспользоваться схемой для вышивки крестиком).

Среди недостатков вибропрессованной плитки можно выделить только высокую цену и немалый вес, который усложняет транспортировку и монтаж.

Технология укладки тротуарной плитки

Укладывать брусчатку можно тремя способами:

на песок;
на щебень (гравий);
на бетон.

Технология укладки брусчатки на песчаное основание

Определяемся с размером и формой участка для мощения. Делаем своими руками план-чертеж.
Размечаем на чертеже цветовую схему и узор, согласно которому будут производиться работы.
С помощью колышков и шнура производим разметку площадки или дорожек. Обязательно пройдитесь по ним и проверьте удобство их расположения.
Приступаем к подготовке основания: если есть старое покрытие, убираем его и на глубину 15-20 см снимаем дерн. Тщательно выбираем корни растений и камни.
Если грунтовые воды на участке находятся близко к поверхности земли, то предусматривает сток для воды посредством устройства дренажной системы. Для этого прокладываем на глубине 70-80 см дрены (перфорированные трубы).
После устройства “ложа” дно на участке со снятым дерном следует своими руками выровнять и утрамбовать. Если нет трамбовочной машинки, то можно воспользоваться простейшим самодельным инструментом: бруском с закрепленными по его противоположным сторонам ручками. Для увеличения площади основания бруска можно прибить к нему прочную деревянную или металлическую пластину.
Независимо от того, на что будет производиться укладка брусчатки, подушку-основание всегда выполняют из щебня или песка. После утрамбовывания грунта проливаем его водой из шланга и повторяем процесс. Затем насыпаем в ложе слой песка толщиной 5-15 см.
Выравниваем и проливаем песчаную подушку водой из шланга. Утрамбовываем ее.
Начинаем укладывать своими руками бордюрные камни на жидкий цементно-песчаный раствор.
Установим на 1 м2 брусчатку согласно задуманному узору. Расстояние между плитками должно быть 5-7 мм.
Начинаем “подбивать” плитку резиновой киянкой, добиваясь горизонтального ее расположения, которое проверяем с помощью строительного уровня. Дальнейшие ряды плиток должны находиться в одной плоскости с предыдущими. Этого также добиваемся с помощью киянки и уровня.

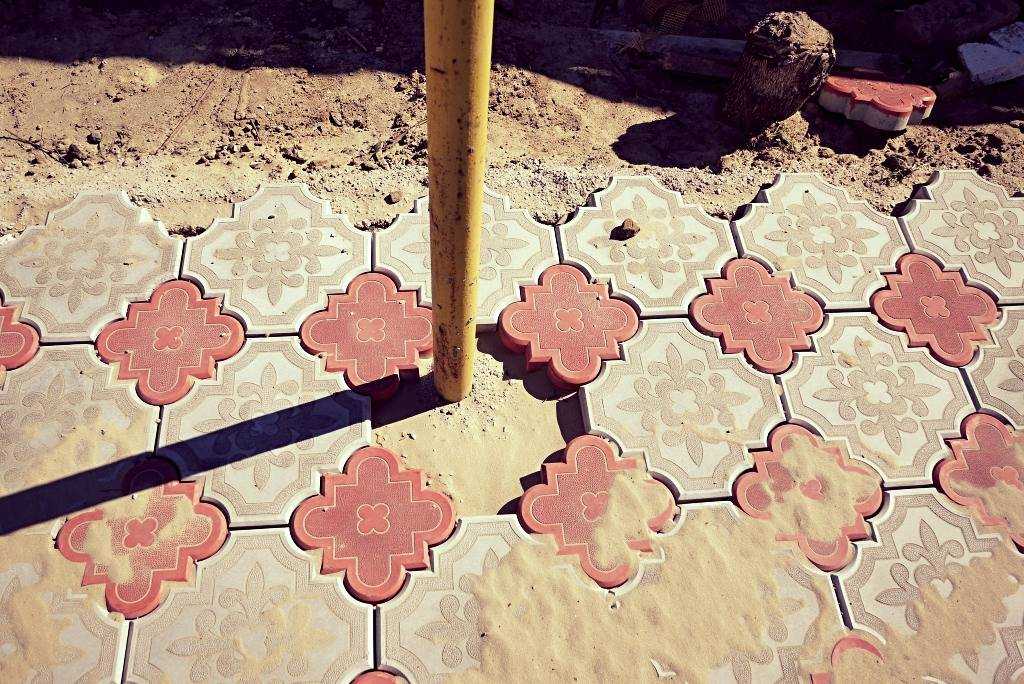

Заполняем зазоры между плитками просеянным песком и уплотняем его с помощью щетки с жесткой щетиной.
Смываем излишки песка и грязь струей воды из шланга.

Технология укладки тротуарной плитки на основание из щебня

Подготовим своими руками ложе для мощения брусчатки: снимем дерн, выберем корни, установим в случае необходимости дренажные трубы. Утрамбуем грунт.
Отсыплем щебень на высоту 15-20 см. Разровняем и утрамбуем подушку из камня.
Установим бордюры на жидкий цементно-песчаный раствор.
Приготовим своими руками смесь сухого песка и сухого цемента в соотношении 3:1.
Насыплем смесь в ложе и выровняем ее поверхность. Утрамбуем цементно-песчаную смесь.
Начинаем и одновременно выравнивать ее с помощью резиновой киянки.
Прольем дорожку или площадку большим количеством воды. Даем время брусчатке высохнуть.
По сухому покрытию начинаем заполнять просеянным песком. Затираем их щеткой с жесткой щетиной.
Еще раз проливаем брусчатку водой из шланга, смывая грязь, остатки песка и цементного раствора. Так выкладывается тротуарная плитка по щебню.

Укладка тротуарной плитки на бетонное основание

Технология укладки по бетону во многом аналогична предыдущим способам: подготавливаем своими руками ложе и утрамбовываем грунт.
Отсыплем щебень слоем 10-15 см и утрамбуем его.
Сделаем опалубку по форме участка, предназначенного для мощения. Укрепим деревянные борта с помощью подпорных колышков, расположив их через каждые 60-80 см.
Заливаем цементно-песчаный раствор, приготовленный в пропорции 3:1 (где 3 – песок, а 1 – цемент марки М400), слоем 5-10 см.
Если площадь для заливки бетоном большая, то следует уложить арматуру в качестве армирующего материала.
Через каждые 2,5-3 м следует оставить температурные швы, то есть небольшие щели между бетонными подушками. Это предотвратит сезонные деформации покрытия из брусчатки. Заполним швы любым эластичным заполнителем.
При заливке формируем обязательные уклоны от середины участка к его краям. Это позволит воде не задерживаться на площадке из тротуарной плитки.
Установим на жидкий цементно-песчаный раствор бордюрные камни.
Укладываем плитку на цементно-песчаную стяжку толщиной 1-3 см. Поверхность бетона перед заливкой стяжки должна быть мокрой.
Швы между плитками заполняем своими руками просеянным песком и затираем щеткой.
Смоем струей воды из шланга остатки грязи и бетона с поверхности брусчатки.

Основание для брусчатки на бетонной основе

Бетонное основание под брусчатку, намного прочнее и жестче, но используется только на участках с максимальными нагрузками. Широкому применению бетонных оснований, препятствует высокая стоимость расходных материалов, необходимость обустройства дренажа для удаления избыточной влаги, применения влаго-морозостойких бетонных растворов.

Технология предусматривает послойное заполнение армированной опалубки бетонным раствором, толщиной 50-70 мм, с последующей выдержкой для частичного твердения на протяжении до 2-х суток. Это значительно увеличивает потери рабочего времени.

Возврат к списку

Основы грамотной укладки на даче: подготовительные работы и выбор материала

Прежде, чем начинать разбираться, как уложить тротуарную плитку на даче, вовсе не помешает познакомиться с данным материалом поближе, узнать о его качествах и свойствах, чтобы точно определить, какой лучше выбрать для собственного приусадебного участка. Производится современная плитка для тротуаров двумя основными методами, при помощи вибропрессовки и вибролитья. Первый вариант полученной продукции является более надежным, прочным и твердым, следовательно, и долговечным, а вот второй, хотя и может иметь верхний запеченный глянцевый слой, зато эксплуатационный срок его намного меньше.

Важно

Начиная разбираться, как укладывать тротуарную плитку на даче, следует обратить особе внимание на форму выбираемой продукции, так как это будет иметь значение в процессе работы. Новичкам лучше ограничиться прямоугольными, либо квадратными формами, а сложные лучше оставить до тех пор, пока опыта не станет больше

Чаще всего для укладки дорожек тротуарной плиткой на даче применяется именно прямоугольная форма стандартных размеров (20х10 сантиметров), работать с которой будет проще всего. Толщина брусчатки, а именно так изделие фамильярно называют в народе, может значительно отличаться. Следует понимать, что тем толще плитка, тем прочнее и долговечнее она будет. То есть, если вы собираетесь заезжать во дворик на даче автомобилем, лучше взять брусчатку потолще, если же подразумевается облицовка исключительно пешеходных дорожек, то можно обойтись и тонкой.

Выбор способа укладки брусчатки

Собираясь самостоятельно положить тротуарную плитку на даче, вы должны понимать, что сперва нужно выбрать способ укладки, а их существует несколько и даже несколько десятков. При помощи такого материала настоящие профессиональные мастера умудряются выкладывать целые картины, однако для первого раза хватит и того, чтобы разобраться с основными вариантами укладки.

Метод «Кирпичная кладка» подразумевает наличие плиточек прямоугольной формы, что набираются, словно настоящие кирпичи, то есть идут, фактически, в шахматном порядке.
Укладка «Столбик» подразумевает продольное расположение плиток брусчатки.
Красивый рисунок получается, если выложить брусчатку методом «Елочка», а если брать для этого еще и плитки разного цвета, то легко можно создать красивый и яркий узор, делающий ваш дворик неповторимым.

Если ваш выбор пал на плитку квадратной формы, то особого выбора в стилях укладки не будет, зато можно поиграть с цветовыми решениями или уложить ее в шахматном порядке. Чем больше вы будете выдумывать, тем сложнее окажется работа, потому есть смысл сперва попробовать сделать однотонную тропинку, чтобы поближе познакомиться с принципом и технологией работы, а начинать экспериментировать уже тогда, когда будет достаточно опыта.

Оборудование, инструментарий и материалы

Основанием для того, куда вы будете укладывать тротуарную плитку на даче своими руками, отлично послужит песчано-гравийная подушка, которая обеспечит качественное проникновение и отвод влаги, но при этом не даст тропинке провалиться или рассыпаться. Если почва чрезмерно пушистая и воздушная, как бывает с песчано-дисперсными грунтами, то ее можно усилить, залив предварительно бетонную стяжку. Прежде, чем начинать класть тротуарную плитку на даче, следует убедиться, что у вас в наличии уже точно есть весь нужный инструментарий, а также требуемые материалы и сырье.

Плитка тротуарная в нужном количестве (по общей площади + 10-15%).
Песок обычный речной, промытый, мелкой фракции. Чтобы сэкономить, целесообразно приобретать его оптом, то есть целый грузовик, тем более, что такой материал всегда пригодится в хозяйстве.
Бордюры для плитки вымеряются и продаются погонными метрами. Тут также не стоит брать впритык, а лучше сделать запас из 3-6 дополнительных элементов.
Щебень или гравий мелкой фракции, не более 40 миллиметров.
Цемент марки М400 или же М500 в количестве нескольких мешков.
Мастерок, колышки, шпагат, веник, грабли и обычный молоток найдется в любом хозяйстве, так что скорее всего тут можно будет сэкономить.
Специальный резиновый молоток, что служит для трамбовки плитки.
Строительный уровень любой конструкции, который вам доступен. Проще всего работать с лазерными моделями, но сгодится водяной и даже пузырьковый, ведь особой точности тут не требуется.
Металлическое или деревянное правило, которое должно быть несколько длиннее, чем ваши предполагаемые дорожки или площадки, иначе придется размечать территорию полосами.
Геотекстильное полотно для создания гидробарьера. Покупать его требуется с таким же запасом площади, как и саму брусчатку.

Причины разрушения тротуарной дорожки

Основной причиной разрушения тротуарной дорожки является морозное вспучивание почвы под пирожком или вспучивание песчаной подушки под плиткой. Дело все в том, что какой бы низкой не была температура воздуха, почва остается всегда «теплее» и, естественно, это приводить к образованию конденсата, который, поднимаясь к поверхности, разрушает тротуарное покрытие. То есть у поверхности влага замерзает и стремится расширится вместе с покрытием.

Поэтому главная функция состава основания под плиткой (пирожка) является отвод конденсата обратно в почву. Самым оптимальным вариантом для отвода влаги служит гравий различных фракций, который имеет высокую капиллярность. А как же песок, зачем он нужен? Многие считают, что песок также служит для отвода конденсата, но – это ошибочное мнение. Да, вода проходит через песок, однако ввиду его низкой капиллярности процесс происходит долго и за это время влага превращается в пучинный лед. Единственная роль песка в пирожке заключается в том, что на него удобно укладывать тротуарную плитку. И все!

Еще одной причиной разрушения тротуарного покрытия можно назвать плохо утрамбованный грунт, на который засыпаются составляющие пирожка. Это нужно помнить всегда: почва, ее состав, а также утрамбовка — определяющий фактор, влияющий на качество финишного покрытия дорожки.
