Работа с нивелиром: разновидности и использование, правила работы

Определение и классификация

Нивелир — это измерительный прибор, с помощью которого вычисляется разница в уровнях расположения точек в пространстве по отношению к условно заданной поверхности. Их часто применяют топографы или геодезисты при исследовании рельефа, а также строители, когда нужно при возведении или ремонте объектов строго соблюдать определенные параметры.

Данные приборы нужны везде, где нужно идеально выровнять поверхность по вертикали или горизонтали или же придать определенному предмету или строению тот или иной уровень уклона.

Они классифицируются по двум признакам: принципам своей работы и точности измерения.

По точности снятия параметров существует три группы приборов:

высокоточные — допускается квадратичная ошибка при измерениях на квадратный метр двойного хода в размере 0,2−0,5 мм;
точные — допустимая квадратичная ошибка составляет 0,5−1 мм на квадратный метр двойного хода соответственно;
технические — показатель ошибки составляет 2−10 мм соответственно.

Чтобы выполнить элементарную разметку местности и определить перепады рельефа, а также его привязку к нужным точкам, можно использовать простые приборы технического типа. А вот более точные устройства потребуются для определения параметров на всех этапах строительных работ.

Что касается классификации нивелиров по принципу работы, то они бывают такими:

Геометрические. Такие устройства излучают визирующий луч и приводят его в горизонтальное положение. С их помощью устанавливается разница в положении точек на той или иной местности. Данные точки нужно отмечать с помощью специальных реек. Геометрическое нивелирование бывает простым или сложным. В первом случае оно проводится из одной точки, во втором — из нескольких, которые поступательно меняются;
Тригонометрические. По-другому их еще называют теодолитами, и используются они для установления между отметками превышений посредством наклонного луча. Между прибором и контрольной точкой измеряют угол наклона и расстояние, а потом, согласно формуле, определяется нужная величина. Это достаточно сложно, на больших расстояниях или пересеченных поверхностях результат может быть неточным;
Гидростатические. Данные устройства состоят из двух сосудов с жидкостью, соединенных друг с другом. По уровню жидкости и определяется разница высот в различных точках. Полные сосуды соединяются друг с другом посредством рукава и шланга и ставятся в контрольных точках. Величина превышения одной точки над другой определяется по разнице между высотой столба жидкости в каждом из сосудов. Такой способ хоть и высокоточный, но ограничивается расстоянием длины шланга или рукава;
Оптико-механические. С помощью таких устройств параметры точек определяются посредством светового луча и реек, размеченных специальным способом. Приборы имеют оптическую трубу для наблюдений, а также приспособление для выравнивания строго горизонтально. Но чтобы проводить с их помощью измерения, нужно обладать рядом специализированных навыков и знаний;
Лазерные. Это высокоточные приборы, в которых посредством лазера на поверхность проецируется узконаправленный луч. Они очень просты в применении, с их помощью можно работать не только с точками, но еще и с плоскостями;
Цифровые. Нивелиры оптического или лазерного типа, отображающие информацию в цифровом виде, способны ее запоминать, а в некоторых случаях даже частично анализировать. Эти устройства точные, ими можно управлять одному человеку, но они отличаются высокой стоимостью и чувствительностью к повреждениям механического типа.

Существуют и особые способы нивелирования, они проводятся с помощью таких приборов, как:

радиолокаторы;
барометры;
эхолокаторы;
стереоскопы и т. д.

Однако все эти методы почти не используются для бытовых нужд.

Что такое нивелирование

Нивелирование – комплекс замеров, применяемых в геодезии. Оно используется, чтобы определить перепад высот между двумя или более точками. Таким образом выявляется превышение.

Применяя нивелирование и сопоставляя результаты измерений, можно в точности отобразить рельеф на топографических картах, разработать проекты организационно-хозяйственной деятельности.

Прибор, применяемый для измерения разности высот, называется нивелиром. Его устанавливают на подставку и винтами регулируется уровень.

Подразделяются на высокоточные (для работ I и II классов), точные (III и IV), технические (инженерно-технические исследования).

Дополнительные приспособления и инвентарь

Кроме самого прибора, для работы нам понадобится уже упомянутый штатив, а так же специальная мерная рейка, с нанесенными на ней делениями и цифрами. Деления представляют собой полоски чередующиеся черные или красные полоски шириной в 10 мм.

Цифры на рейке нанесены с шагом в десять см, а значение от нуля и до конца рейки в дециметрах, при этом числа выражены двумя цифрами. Так, 50 см обозначается как 05, число 09 обозначает 90 см, цифра 12 укажет на 120 см и т.д.

Для удобства, пять сантиметровых рисок каждого дециметра объединены еще и вертикальной полоской, так, что вся рейка оказывается размеченной знаками в виде буквы «Е», прямой и зеркальной.

Старые модели приборов дают перевернутое изображение, и рейка к ним требуется специальная, с перевернутыми цифрами.

Вспомогательные приспособления к нивелиру

К нивелиру прилагается паспорт, где обязательно указывается дата его последней проверки и настройки или, как говорят геодезисты «поверки». Поверяют нивелиры не реже чем раз в три года, в специальных мастерских, о чем делается очередная запись в паспорте.

Кроме паспорта, в комплекте нивелира идет ключ для обслуживания и мягкая фланель для протирки линз и конечно защитный футляр, где он хранится. Модели с горизонтальным лимбом — угломером комплектуются отвесом для установки строго в нужной точке.

Оберегайте нивелир от ударов и толчков, даже когда он в футляре. Современные приборы оборудованы специальным устройством, осуществляющим точную подстройку по горизонтали, сильный толчок, внешне не оставивший ни малейшего следа, может повредить его тонкий механизм.

Нивелир Бош GLL 3-80 Professional и другие популярные модели

Сегодня существует множество приспособлений, которые предназначаются для снятия замеров на местности или же внутри помещения. Некоторые из них являются более эффективными, что достигается за счет качества составляющих. Рассмотрим, какие приборы такого типа стоит приобретать.

Наиболее функциональным устройством считается лазерный нивелир GLL 3-80 Professional, выпускаемый именитой немецкой компанией Bosch. Подобное приспособление применяется внутри помещения. Погрешность устройства крайне мала. Отклонения практически не наблюдаются даже на дистанции до 10 м. Стоит сказать, что существуют специальные приемники, с помощью которых можно увеличить радиус действия инструмента до 60 м.

Лазерный нивелир GLL 3-80 Professional является наиболее функциональным устройством

Питание прибора осуществляется от батареек. Если использовать устройство без перерывов, то заряда хватит всего на 4 часа. Поэтому стоит заранее предусмотреть дополнительные комплекты элементов питания. Такой инструмент оснащается держателем, благодаря которому производится настройка его расположения.

Нивелир GLL 3-80 Professional можно применять в хозяйственных и профессиональных целях. На корпусе инструмента есть специальные держатели магнитного типа. Кроме всего прочего, прибор имеет функцию автоматической настройки, что позволяет проводить его выравнивание.

Среди оптических уровней стоит выделить нивелир H-05, который относится к категории высокоточных. Этот прибор является профессиональным, он предназначается для расчета разности точек при выполнении разнообразных инженерно-геодезических работ. При использовании такого устройства стоит понимать, что оно требует определенных знаний и навыков от оператора. Для работы прибора необходима специальная рейка, оснащенная полусантиметровой шкалой.

Следует выделить несколько фирм, которые производят надежное и долговечное оборудование. Например, на современном рынке часто встречаются различные модели уровней, изготовленные компанией DeWALT. Качественные приспособления реализует и фирма Stabila.

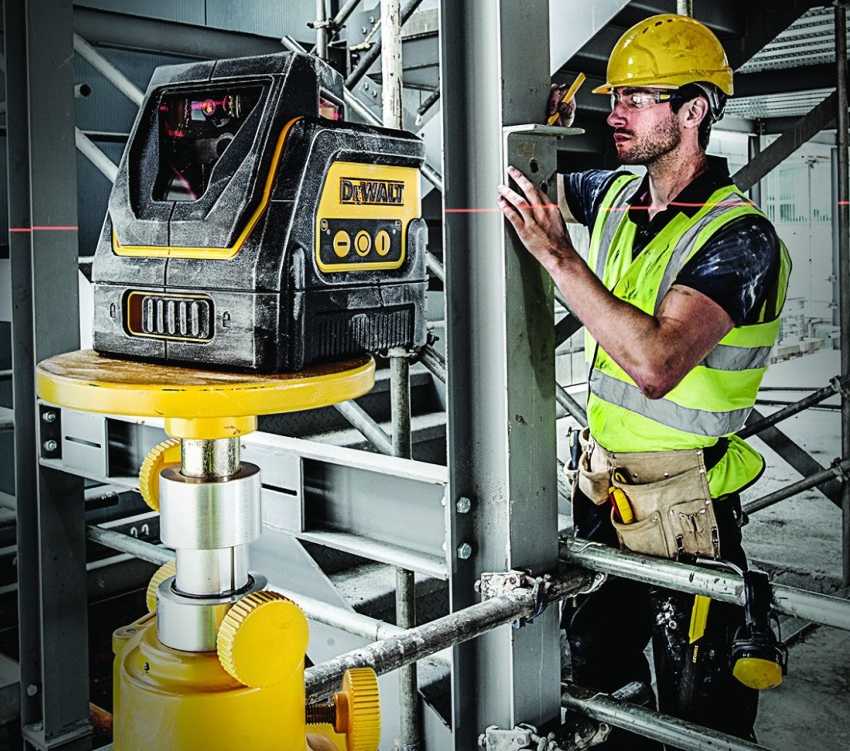

Отличное качество имеют приборы изготавливаемые компанией DeWALT

Как пользоваться лазерным нивелиром: распространенные ошибки при эксплуатации прибора

Многие люди, которые в первый раз используют данный прибор, могут столкнуться с определенными трудностями, которые приведут к неточностям в вычислениях. Рассмотрим, какие ошибки встречаются чаще всего при применении нивелиров в строительных целях.

В первую очередь следует позаботиться о том, чтобы инструмент находился в полной сохранности. Безусловно, современные модели нивелиров являются устойчивыми ко многим неблагоприятным факторам окружающей среды, однако они восприимчивы к механическим воздействиям (ударам). Следует также понимать, что надежность устройства не всегда регламентируется ценой. Лазерные нивелиры требуют более тщательного ухода.

Перегрев нивелира может негативно сказаться на точности измерений

Устойчивость прибора – очень важный момент. Если отнестись к этому фактору без должной серьезности, то тогда не только окажется неточным окончательный результат измерений, но и может пострадать сам прибор. Ремонт нивелира стоит недешево, поэтому не рекомендуется закрывать глаза на основные правила его эксплуатации.

Установку рейки прибора нужно провести таким образом, чтобы она находилась четко на поверхности. Это позволит исключить вероятность перекоса. И, наконец, ни в коем случае нельзя допускать, чтобы инструмент перегревался. Это негативно скажется на точности измерений.

Таким образом, нивелиры являются незаменимыми приспособлениями, с помощью которых определяется высота объектов. Полученные данные используются для возведения зданий. Бытовые лазерные модели можно применять для разных целей, когда требуется вычисление точного расположения строительных элементов.

https://youtube.com/watch?v=HJu4FK0gfpc

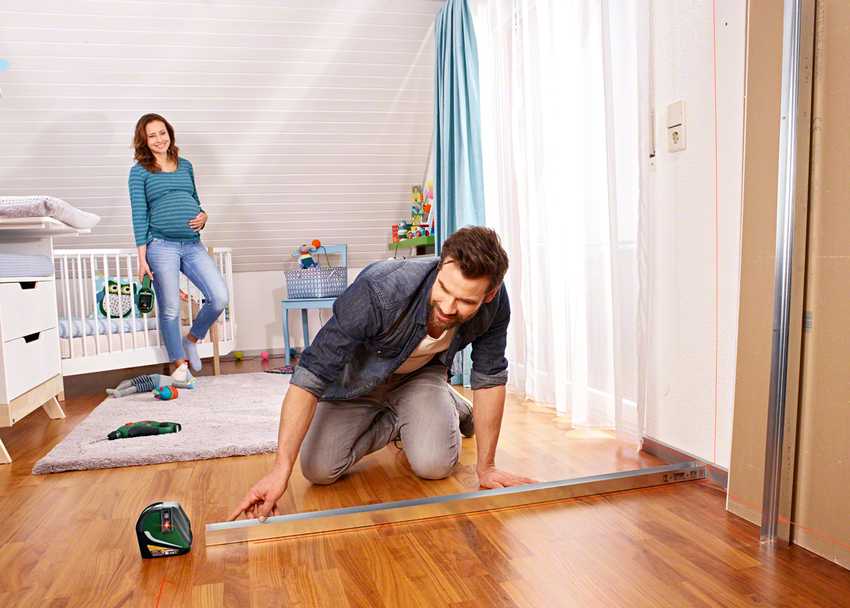

Как пользоваться лазерным нивелиром

Принцип работы не сильно отличается от действий с оптическим вариантом. Главное отличие – проверка уровня зарядки. Питается нивелир от встроенных сменных источников питания. Оптимален вариант с выносным зарядным устройством: зарядку можно производить одновременно с работой.

Устройство располагается на опорной поверхности (хоть на штативе, хоть на пачке плитки). Следует устранить препятствия для лазерного луча для эффективной его работы.

Выравнивание по уровню (может иметься в корпусе нивелира). Способ — подкладывание тонких пластин или юстировка винтами.

Включение лазера – выполнять желательно в защитных очках. Образуется перекрестье красных полос. Эти полосы и являются целевыми ориентирами для выполнения работ.

Технический момент: важно следовать требованиям по дальности до объекта. При слишком удаленном объекте для замеров точность лазерного нивелира снижается

Поверка и юстировка сетки нитей.

Горизонтальный штрих сетки нитей должен быть перпендикулярен оси вращения прибора.

Для выполнения этого условия на расстоянии 20-30 м от нивелира устанавливают рейку. Трубу прибора наводят таким образом, чтобы изображение рейки расположилось у края поля зрения трубы и берут отсчет по горизонтальному штриху сетки нитей (Рис.4). Затем наводящим винтом трубу поворачивают таким образом, чтобы изображение рейки оказалось у противоположного края поля зрения трубы. Если отсчет не изменился, то условие выполнено. В противном случае, сняв защитный колпачок окуляра, ослабляют крепежные винты окулярной части зрительной трубы и, поворачивая сетку нитей за счет люфта в отверстиях винтов, добиваются выполнения условия поверки.

Рис. 4

Как пользоваться нивелиром и рейкой: измерение и фиксация значений

Вычисление данных посредством применения измерительного инструмента такого типа выполняется по специальному алгоритму

Очень важно определить точку отсчета, на которую будет производиться ориентация во время измерения. Коррекция расположения других объектов выполняется на основе данных об исходной позиции

Рейка должна быть установлена на самую высокую точку, соответствующую измеряемой плоскости. После этого стоит навести инструмент на ее шкалу, что позволит рассчитать нужные значения.

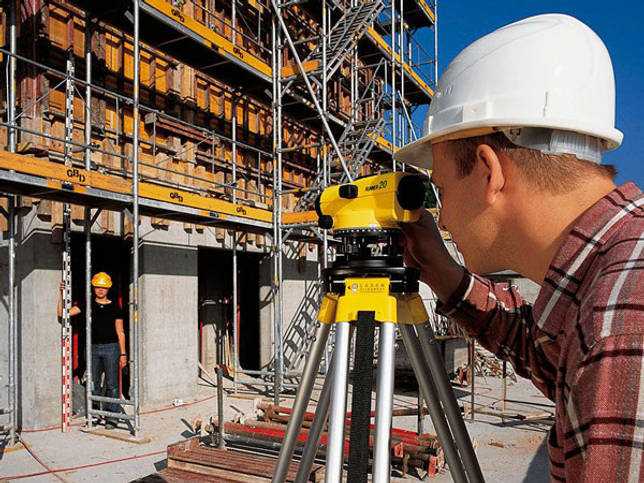

Рейка должна устанавливаться на самую высокую точку, которая соответствует измеряемой плоскости

Коррекция положения геодезической рейки также входит в комплекс манипуляций, необходимых в процессе работы. Для этого данный элемент требуется перемещать вверх или вниз. Это производится до тех пор, пока целое число на рейке не сойдется с точкой в объективе, соответствующей пересечению линий. Значение, которое было получено при этом, следует зафиксировать в журнале.

Теперь потребуется переместить рейку на другую точку измерения. Новое положение позволяет вычислить следующее значение на шкале. Оно тоже должно в обязательном порядке совпадать с пересечением линий в объективе инструмента. Затем два значения, определенных по перекрестным точкам, необходимо объединить, после чего нижний край рейки будет соответствовать позиции, на которую производится ориентация.

Важно знать, что отметка чаще всего проставляется на специальной конструкции, которая называется репером. Между этими составляющими натягивают строительные шнуры, что позволяет получить четкую картину будущего строительного мероприятия

Реперы активно используются при заливке оснований зданий или же при возведении стен.

Наиболее четкие данные можно получить с помощью лазерных нивелиров. Уровни такого типа тоже содержат рейки, которые способствуют проведению соответствующих измерительных изысканий.

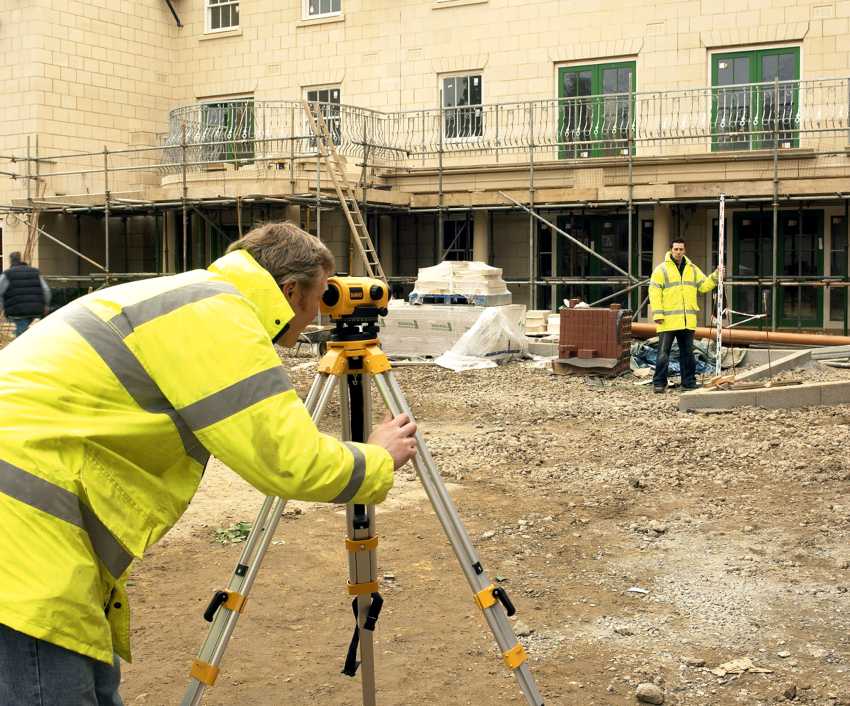

Рейку необходимо перемещать вверх или вниз до тех пор, пока целое число на рейке не сойдется с точкой в объективе

Благодаря нивелиру появляется возможность определения и выставления необходимых точек на огромных площадях. Радиус действия других измерительных приборов гораздо больше.

Как пользоваться нивелиром — пошаговая схема

Шаг 1: Установка штатива

Крепежные винты на всех трех ножках штатива необходимо расслабить, после чего каждая опора выдвигается на необходимую длину (эта длина может быть разной, ведь нивелир часто приходится устанавливать на пересеченной местности). Верхнюю часть штатива следует выставить в горизонтальное положение, после чего затягиваются фиксирующие винты на всех трех опорах. Большинство приборов снабжается плавными корректирующими креплениями на каждой «штативной ноге», ими выполняют точную настройку горизонтальности верхней площадки.

Шаг 2: Монтаж нивелира

Сама нивелирная труба устанавливается на штатив с помощью нескольких крепежных винтов, после чего предстоит поработать датчиками уровня. Вращением регулировочных винтов необходимо добиться точного, центрального положения пузырьковых уровней относительно нанесенных на них линий. Для удобства сначала выставляют пузырек в одном «окошке», не обращая внимания на другой. Потом настраивают второй уровень, уже отслеживая положение первого, наблюдая, как оно меняется по мере установки. Поэтапно настраивая положение прибора, добиваются его точной горизонтальности на монтажной площадке.

Шаг 3: Фокусировка оптико-механического узла

Перед тем, как работать с оптическим нивелиром, необходимо настроить окуляр выровненной зрительной трубы по зрению оператора. Как известно, острота глаз у разных людей различна, даже если все они не носят очков. Фокусировка стандартного нивелира выполняется следующим образом. Прибор наводят на хорошо освещенный и довольно крупный предмет и оперируют настройками, пока ниточная сетка не будет отображаться на этом предмете максимально четко. Потом эту операцию повторяют на рейках, устанавливаемых в других, уже менее освещенных местах. Эксперименты с настройкой фокусировки на предметах с различной освещенностью помогут при дальнейших измерениях.

Шаг 4: Измеряем и фиксируем наблюдения

Когда прибор установлен горизонтально точно, выровнен и сфокусирован, приступаем к инженерным изысканиям. Две рейки следует выставить впереди и сзади нашего прибора. Передняя будет показывать значение измеряемой высоты, задняя послужит для градуировки значений. Сначала нивелир наводится на черную сторону задней рейки, после фокусировки записывается значение по среднему и дальномерному штриху. Потом производят фокусировку на переднюю (основную) рейку, фиксируется среднее значение по ее красной стороне. Такой метод называется нивелирование по средней линии, отличается высокой точностью результатов и удобством многократных измерений.

Привет, всем, в статье как пользоваться нивелиром рассмотрим для чего этот прибор нужен на стройке и как с ним работать.

Нивелир это прибор для выноса или определения высотных отметок, проверки ровности поверхности путем определения одной точки над другой горизонтальным лучом. Нивелиры делятся на лазерные и оптические и по точности измерения на точные и высокоточные.

За всю мою рабочею практику, лазерными нивелирами я пользовался редко и то в помещениях. На строительной площадке работают в основном только с оптическими нивелирами.

Преимущества лазерного нивелира перед оптическим в том, что с ним можно работать одному человеку. С оптическим нивелиром работают два человека, один снимает показания другой ставит рейку в точках съемки.

Оптический нивелир состоит из зрительной трубы, цилиндрического уровня, подставки для зрительной трубы с тремя подъемными винтами – тригер.

На стройке нивелир главный прибор по измерению высотных отметок, начиная с производства земляных, бетонных и некоторых видах отделочных работ. Работа с нивелиром начинается с самого начала строительства объекта.

Нивелирная съемка при строительстве минифутбольного поля

Стройка объектов на площадке начинается с геодезистов. Если вы строите свой дом, то начинаете с геодезичекой разбивки, выноса осей здания и высотных отметок. Следующим этап надо вычислить глубину котлована, под изготовление фундаментов и здесь без нивелира не обойтись.

Или надо сделать ровные бетонные полы или стяжку. Планировка полов начинается с выравнивания основания, которое может быть из щебня или песка в зависимости от проекта.

Один кубический метр бетона сегодня на рынке примерно стоит 5000 рублей и если плохо спланировать песком основание и залить бетонную плиту с перерасходом в 2-3 сантиметра, то это будет финансово затратно.

На 500 квадратных метров перерасход бетона равен 500 м2 х0.03 м =15м3, это будут не учтенные расходы. Чтоб не было таких убытков, обязательно надо делать нивелирную съемку на всех этапах подготовки основания.

Настройка нивелира

Нивелир является оптическим прибором

Для его правильной работы важно его положение в пространстве. Чтобы его отрегулировать, предусмотрены специальные механизмы

В строительстве чаще всего используются нивелиры со встроенными пузырьковыми уровнями, регулировка с ориентацией на которые позволяет добиться правильного расположения.

Для наиболее эффективной регулировки нивелир снабжён тремя винтами, меняющими положение прибора по трем осям: X, Y и Z. Вращая эти винты поочередно можно добиться правильного положения

При проведении регулировочных манипуляций важно уделять внимание положению пузырьков воздуха в колбах с жидкостью. Для достижения наилучшего результата они должны быть расположены между ограничительных линий

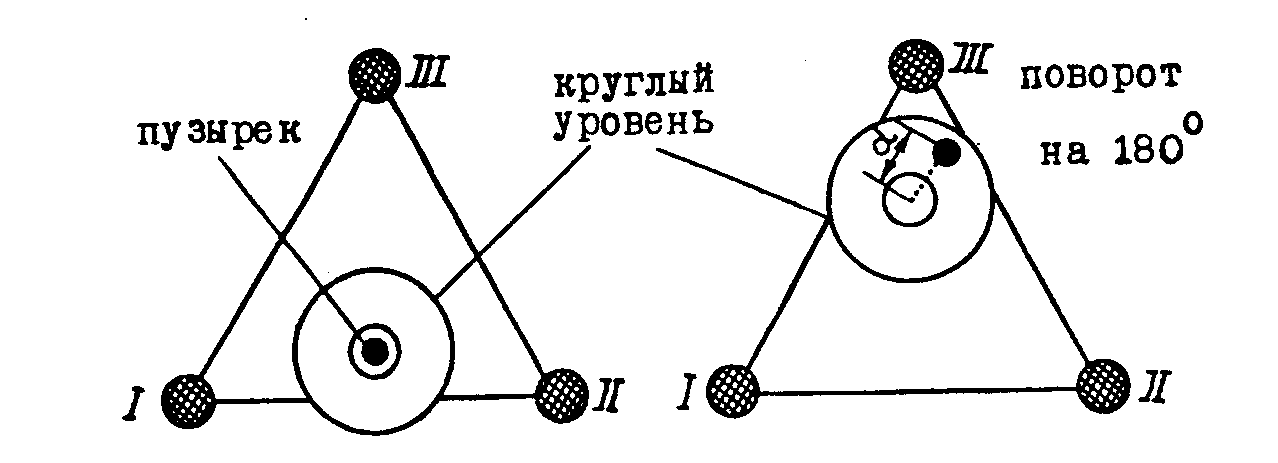

В верхней части прибора располагается круговой пузырьковый уровень. На его колбе размечены две окружности: большая и малая. После выставления нивелира «в уровень» пузырек должен находиться строго по центру малой окружности. Эта процедура является самым сложным этапом в настройке нивелира. Чтобы облегчить её выполнение, нужно устанавливать штатив максимально в «уровень», так как запас свободной регулировки прибора при помощи трех винтов ограничен. Следующим этапом настройки нивелира является регулировка его оптической линзы.

Как работать с оптическим нивелиром

Порядок работы с конкретным устройством точно и просто описывается в комплектной инструкции. Суть работы не представляет особой сложности.

Установка штатива. Главная задача – выдерживание строгой горизонтали. Штатив раздвигается на удобную ширину и высоту, ползунки фиксируются. При необходимости ножки вводятся в грунт.

Установка нивелира. Блок крепится на штатив посредством пазов и крепящего винта.

Настройка нивелира. Винты вращаются, блок поднимается в той или иной плоскости для получения выверенного по уровню положения. Регулируется резкость изображения.

На требуемую точку (дальность) выносится контрольная рейка

Ее важно удерживать на одном месте без движения.

Считываются первые данные – по горизонтальной полосе нитей при отличной видимости шашек. Информация фиксируется. Считываются следующие данные – по второй точке. При сверке этих сведений становится понятно, какая из точек находится выше.

Важно держать максимальную четкость изображения, потому как погрешность в этом случае будет минимальной.

Способы съемки местности

Нивелирование поверхности производят для получения точного топографического плана местности.

Целью измерения является изучение рельефа, сопоставление высот отдельных точек.

По методам производства работ классифицируют следующие виды нивелирования:

геометрическое;
тригонометрическое;
физическое;
автоматическое;
стереофотограмметрическое.

В строительной области используется геометрическое нивелирование площади.

Измерение производится горизонтальным визирующим лучом света. Точки закрепляются на местности с помощью колышков или башмаков. Нивелир размещают в месте, называемом станцией, мерные рейки устанавливают на измеряемых точках.

По способу опор съёмки различают:

нивелирование поверхности по квадратам;
нивелирование рельефа по магистралям и параллельным линиям;
нивелирование местности способом полигонов.

Рельеф строительного участка, как правило, равнинный, плоский, без значительных перепадов высот.

На основании полученного нивелированием по квадратам топографического плана строительной площадки составляются проекты вертикальной планировки участка, подсчёты объёмов земляных работ.

Это интересно: Канцелярские ножницы: описание и правила работы с ними

8.Подготовка трассы для технического нивелирования

_______
Выполняется при изыскании и проектировании сооружений, вытянутых в длину
(дорог, подземных коммуникаций и т.д.). По результатам нивелирования строится профиль, и по нему ведется проектирование.

_______
Вдоль оси трассы будущего сооружения прокладывается нивелирный ход – в виде магистрали с возможно более длинными сторонами. Ход обязательно должен быть привязан к точкам высотной геодезической сети – реперам или маркам.

_______
Подготовка трассы для нивелирования заключается в разбивке пикетажа.

_______
Пикеты намечаются через 100 м. Нумерация пикетов начинается с нуля. Между пикетами могут встретиться перегибы местности, эти точки закрепляются кольями и называются промежуточными, или плюсовыми.

_______
На поворотах трассы теодолитом измеряют горизонтальные углы (Уг.1). Вправо и влево от трассы снимается ситуация. Результаты съемки, а также пикеты и плюсовые точки заполняются в пикетажный журнал.

_______
Пикетажный журнал изготовляется из миллиметровой бумаги, все расстояния наносятся в масштабе. Углы поворота трассы показываются стрелками, подписывается их величина.

_______Нивелирование пикетных точек выполняется методом «из середины».

Как пользоваться нивелиром — пошаговая схема

Шаг 1: Установка штатива

Шаг 2: Монтаж нивелира

Шаг 3: Фокусировка оптико-механического узла

Шаг 4: Измеряем и фиксируем наблюдения

Нивелирная съемка при строительстве минифутбольного поля

Особенности проведения юстировки

Первая поверка нивелира.

При проверке предстоит следить за тем, чтобы ось круглого уровня располагалась параллельно по отношению к оси вращения инструмента. Пузырь на круглом уровне необходимо привести в центральную точку кружка, использовать при этом нужно подъемные винты, верхняя часть инструмента должна быть повернута вокруг оси на 180°. При соблюдении условия, при котором пузырь окажется в центре, работу можно считать выполненной.

В ином случае исправительные винты позволят переместить пузырь к центральной части на половину отклонения, тогда как винты помогу привести его в начальную точку «0». Для того чтобы проконтролировать правильность проведения работ, поверку необходимо повторить и сверить результаты. Перед тем как провести еще одну поверку, заблаговременно необходимо привести ось инструмента в вертикальное положение.

Проверяя нивелир, необходимо следить за тем, чтобы горизонтальная нить сетки оказалась расположена под углом в 90° по отношению к оси вращения. Среднюю нить нужно навести на хорошо просматриваемую отметку, которая находится в 25-30 м от инструмента, после чего с помощью наводящего винта аккуратно начать вращать трубу. Нить не должна выходить за пределы выбранной отметки. Гарантия данного условия обеспечивается заводом-производителем. Если нивелир не соответствует этому условию, то предстоит ослабить винты, которые удерживают сетку и корпус трубы, затем сетку можно будет установить в требуемое положение.

Схема юстировки нивелира: А – исходная,называют задней, точка В – определяемая, ее называют передней. Одна установка нивелира называется станцией. Н – отметка точки, h – превышение.

Когда юстируется нивелир, необходимо удостовериться в том, что ось цилиндрического уровня располагается параллельно по отношению к визирной оси трубы. Проанализировать это условие можно, применив двойное нивелирование линии с обоих концов. Линия, длина которой равна 50 м, должна быть зафиксирована кольями. Процесс поверки и юстировки нивелира в этом случае предполагает установку инструмента в подготовленной точке А, при этом окуляр следует расположить над колышком, ось вращения необходимо привести в отвесное положение, применяя круглый уровень, это позволит определить высоту прибора (i1).

B точке В нужно установить рейку, чтобы сделать по ней отсчет b1, заблаговременно элевационным винтом предстоит установить пузырь цилиндрического уровня на начальную о, это указывает на необходимость сопрячь обе его половинки. При расположении визирной оси и оси цилиндрического уровня в положении, которое отличается от параллельного по отношению друг к другу названных элементов, при отсчете b1 будет получена ошибка х. Если данная величина не превышает 4 мм, то поверка не будет предполагать проведения дальнейшей юстировки.

Стоимость оптических нивелиров.

Для строительства своего дома, забора или планирования участка не обязательно приобретать дорогостоящий нивелир. Описываемый нивелир я приобретал что-то около 14000 руб. правда это было давно, сейчас же цена оптических нивелиров начинается где-то от 7000 рублей. Несомненный плюс этих устройств — это то, что работать с ним можно в отличии от лазерных нивелиров , практически при любой погоде, главное, что бы было видно рейку . Можно, конечно, воспользоваться старым добрым гидроуровнем, но кто пользовался тот знает какая это морока.

Удачи вам и подписывайтесь на канал , жмите пальчик вверх если статья была полезной. Спасибо.
