Оптические нивелиры, классификация и их устройство

Способы определения превышений и отметок точек

Раздел VII. НИВЕЛИРОВАНИЕ

При решении многих задач требуется знать превышения между точками и отметки этих точек. Существуют следующие методы определения превышений.

1. Геометрическое нивелирование, при котором превышение между точками получают как разность отсчетов по рей­кам при горизонтальном положении визирной оси нивелира. Этот метод является наиболее простым и точным, но позволяет с одной постановки прибора получить превышение не более длины рейки, поэтому при больших превышениях (в горной и особенно высокогорной местности) его эффективность и точностью падают, так как, например, для определения превышения в 1 км требуется около 500 станций.

2. Тригонометрическое нивелирование, когда превышение между точками определяют по измеренным вертикальным углам и расстояниям между точками (горизонтальное проложение между точками с известными координатами). Тригонометрическое нивелирование позволяет с одной станции определить практически любое превышение между точками, имеющими взаимную видимость, но его точность ограничена из-за недостаточно точного учета влияния на величины вертикальных углов оптической рефракции и уклонений отвесных линий, особенно в горной местности.

3. Барометрическое нивелирование, основанное на использовании зависимости между атмосферным давлением и высотой точек на местности. В этом методе не требуется взаимная видимость между точками, но точность барометрического нивелирования сравнительно невысока из-за недостаточно точного учета влияния многих факторов, связанных с физикой атмосферы и другими причинами.

4. Гидростатическоенивелирование, основанное на, свойстве жидкости в сообщающихся сосудах находиться на одном уровне. Этот метод имеет высокую точность, позволяет определять превышения между точками при отсутствии взаимной видимости, но определяемые превышения не должны быть более размера трубок, соединенных шлангами.

5. Автоматическоенивелирование. Выполняется ниве­лирами-автоматами, установленными на автомашинах, велоси­педах и т.п., которые обычно вычерчивают профиль нивелируе­мой линии местности. Отметки точек можно определить быстро, но с невысокой точностью.

6. Стереофотограмметрический метод позволяет опреде­лить превышения путем обработки пары снимков, полученных в двух точках на расстоянии базиса фотографирования так, чтобы на части каждого из снимков была изображена одна и та же ме­стность. Этот метод позволяет бесконтактным способом опреде­лять превышения между точками и другие характеристики мест­ности, точность метода зависит от масштаба снимков, способа их обработки, точности приборов и других причин.

7. Аэрорадионивелирование связано с определением пре­вышений путем измерения высоты полета (обычно высоты фото­графирования) летательного аппарата радиовысотомером и из­мерение разности высот точек трассы полета (точек, в которых выполняют фотографирование) статоскопом — по разностям дав­лений.

Ошибки при использовании оптического нивелира

Для начинающих, которые первый раз приступают к работе с устройством, требуется принять во внимание следующие моменты:

• Необходимо обеспечить сохранность приспособления. Он хоть и защищается различными покрытиями, однако восприимчив к ударам. Для полного исключения погрешностей нивелира, следует озаботиться о том, чтобы каждый крепёжный элемент и составляющие работали исправно.
• Следует воспользоваться вспомогательными штативами и крепежами. Это даст возможность сохранить устройство даже во время резких порывов ветра.
• Не следует слепо доверять информации, которая указана в руководстве. Лучше самому проверить функционал устройства.
• Нужно помнить, что во время использования устройства важна помощь ассистента.
• При монтаже рейки она должна находиться точно на поверхности, во избежание перекоса.
• Нельзя допускать перегревания прибора, это может отразиться на точности измерений.

Достоинства современных нивелиров

Человечество освоило измерительный инструмент во времена Древнего Египта, принцип действия с тех пор практически не изменился. Современные приборы отличаются повышенной точностью, различными характеристиками, что позволяет использовать их при строительстве различных объектов. Различная функциональность позволяет подобрать аппарат по параметрам, необходимым к использованию. Основные требования при подборе инструмента:

• устойчивость к воздействию внешних факторов;
• сохранение информации внешними носителями позволит проводить действия без задержек при перемещении компонентов;
• эргономичная конструкция, малый вес;
• наименьшая цена по отношению к требуемым показателям, простые эксплуатационные качества.

Правильно подобранный инструмент позволит грамотно разметить площадь для возведения и монтажа требуемых конструкций.

Оптические нивелиры в чем их преимущество

Призменные или оптические модификации применяются к разметке территории, считаются наиболее популярными устройствами. Конструкция состоит из основания оптического устройства и подставки.

Замеры производятся ручным способом, существует возможность регулировать параметры:

• фокус окуляра;
• регулировка положения зрительной трубы;
• фиксирование положения;
• выравнивание положения по отношению к плоскости.

Использование оптического прибора не представляет труда, однако замеры производятся подготовленным оператором. Действия производится несколькими операторами, один из которых производит фиксирование рейки с делениями каждые 1 см, второй производит непосредственные замеры, заносит сведения в журнал.

Оптические конструкции разделены несколькими классами, которые определены нивелирной сетью РФ:

1. К первой категории относятся приборы с наименьшей погрешностью. Эффект реализован результатом прямого и обратного отображения к встроенной зрительной трубе. Использование происходит при геодезических работах, где необходимы точные замеры, расчет показателей.
2. Погрешность устройств категории второго класса находится на необходимом уроне, по стандартам ГОСТ. Конструкция включает встроенный компенсатор и прямое отображение. Нивелиры с такими характеристиками не используются замерами на дальние расстояния.
3. Технические подходят к третьему классу, имеют один из измерительных приборов. Инструмент используется вдали от электросети, не повредив к окружающим условиям.

Лазерные нивелиры следующая ступень развития техники

Нивелирные механизмы получили широкое распространение при строительных работах, благодаря лазерному устройству. Проецирование производится излучателем, который является составляющей частью конструкции. Полностью освоенная функциональность прибора позволит в кротчайшие сроки выполнять поставленные задачи.

Лазерные приборы подразделяются несколькими категориями, в зависимости от типа действий:

1. Ротационный аппарат, оборудованный вращающейся головкой. Верхняя часть крутится со скоростью 600 об/мин, два лазера позволяют спроецировать луч на 360 градусов по всей оси. Скорость меняется для достижения лучшего отображения на поверхности. Данное устройство распространено в использовании при монтаже окон, дверей и отделки помещений.
2. Точечные конструкции применяются при отделке потолка или стен. Проецирование во всех точках плоскости позволяет работать во всех категориях помещений.
3. Линейные модификации работают путем построения линии, в дальнейшем по которой производится разметка и монтаж предметов.
4. Комбинированные типы позволяют производить несколько вариаций линий. Цена установлена выше конкурентов, однако возможно проецировать наклонную, отвесную и линии в различные стороны. Работа лазера может быть выбрана в зависимости от необходимого режима, точечно или линейно.
5. Профессиональные геодезисты используют построители плоскостей. Дорогое устройство применяется для проектирования точек зенита, надира поверхности, определения разницы в высоте предметов.

Строительные нивелиры используются при отображении перпендикулярных линий, применяются с укладкой паркета, поклейкой обоев и т.д.

Подробно об определении превышения точек с помощью рейки для нивелира

Нахождение разности высот двух или более точек – довольно серьезный процесс, требующий от оператора внимательности и знания эксплуатационных характеристик устройства. Для этой работы используется рейка, регуляция которой осуществляется вторым человеком.

Необходимо определить исходную точку измерения. Для наглядности ее можно обозначить латинской буквой A. Именно на нее устанавливается рейка. Вертикальное расположение данного элемента является наиболее целесообразным. Для того чтобы откалибровать рейку, нужно сверяться с вертикальной чертой визирной сетки.

На заметку! Лазерные нивелиры 360° также требуют установки и настройки измерительной рейки, но их особенность заключается в создании более объемной плоскости.

Процесс нахождения разности высот двух или более точек, является довольно сложной процедурой.

Затем нужно навести прибор на рейку и отрегулировать измерительное устройство таким образом, чтобы она приобрела четкие очертания в окуляре.

Далее можно приступить к регистрации данных, полученных в процессе работы. Для этого нужно отметить положение горизонтальных линий, входящих в визирную сетку

Следует обратить внимание на нижний показатель. К нему суммируется число, соответствующее количеству сантиметровых делений, находящихся между чертой значения и линией визира приспособления

Затем помощник должен изменить положение рейки. Это производится для определения следующей точки B, после чего необходимо повторно зафиксировать значение. Существует одно правило, которое следует знать. Горизонт приспособления является статичным, поэтому двигается только рейка. От высоты ее положения зависит измеряемая величина. Чем ниже размещается рейка, тем больше будет значение, которое можно определить с помощью рабочей части прибора.

Круглый пузырьковый уровень для чего он нужен и как им работать

Разновидностью пузырьковых уровней являются круглые, которые предназначены для проведения контроля горизонтальных поверхностей. Отличается круглый ватерпас от прямоугольного по конструкции корпуса, однако принцип работы у него аналогичный. Конструктивно прибор представляет собой запаянную колбу, которая имеет форму полусферы. Устройство состоит из пластикового основания и полусферы из ударопрочного стекла. На сфере по центру нанесена разметка в виде круга. Колба заполнена спиртом или дистиллированной водой на 95%. Оставшиеся 5% — это воздух или измерительная капелька. По расположению капельки по центру определяется отклонение от горизонтальной поверхности.

Для чего нужны круглые пузырьковые уровни? Они применяются не только в строительстве, а также при проверке степени усадки построенных зданий, но еще и при проведении фото и видео съемок. Измерительный прибор позволяет произвести настройку штатива по горизонтали, исключив вероятность перекоса фотоснимков или видеозаписи. Еще используются круглые ватерпасы при установке весов, а также для выравнивания положения устанавливаемых станков, промышленного оборудования и ювелирных поверхностей.

Это интересно! Круглый пузырьковый уровень применяется для выравнивания горизонтальных поверхностей предметов, которые имеют незначительные размеры.

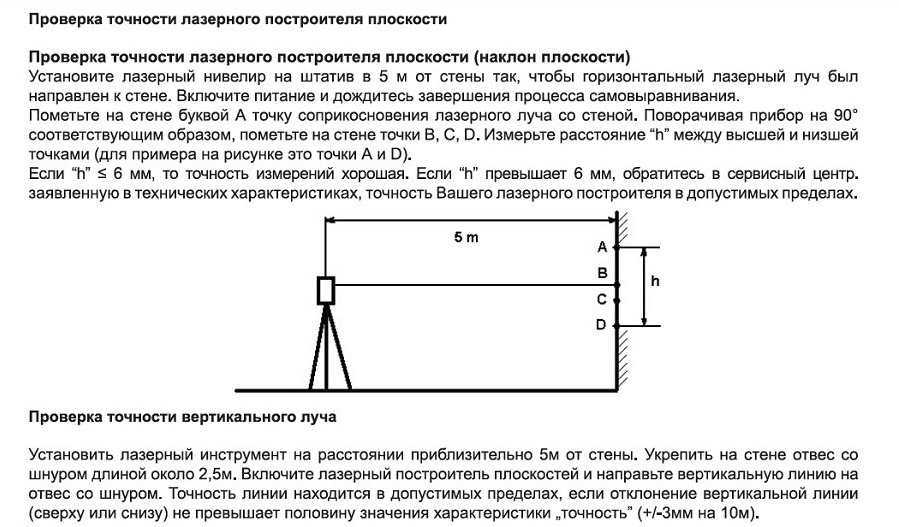

Проверка прибора на правильность установки

От точности результатов измерений, проводимых прибором, зависит многое. Если отбивается плоскость для укладки плитки, то ровность установки инструмента повлияет на дизайн интерьера. Если же выполняется проверка плоскости при строительстве дома, то установка нивелира повлияет на качество постройки и надежность этого сооружения.

Каждый прибор (в зависимости от модели и его стоимости) имеет соответствующие показатели погрешности

Допустимые показатели погрешности указываются непосредственно в инструкции к оборудованию, на что следует обращать внимание еще при покупке инструмента. Допустимые показатели погрешности указываются в соответствующих единицах измерения, которыми являются мм/м. Погрешности не столь важны при использовании аппарата внутри помещений, но они крайне обязательны при проведении наружных работ по отбиванию плоскости и выравниванию стен

Погрешности не столь важны при использовании аппарата внутри помещений, но они крайне обязательны при проведении наружных работ по отбиванию плоскости и выравниванию стен.

Погрешность относится к одним из основных технических параметров инструмента, а некоторые производители указывают величину отклонений не только в технической документации, но еще и на корпусе прибора. Если известна величина погрешности, то можно просчитать допустимое отклонение от нормы. Если величина отклонения является выше допустимой, то рекомендуется воспользоваться нивелиром с меньшим значением погрешности.

Не имеет значения, применяется лазерный уровень для выравнивания пола, стен или потолка, но перед тем, как произвести соответствующие измерения, понадобится сделать проверка точности. Проверка проводится достаточно просто, для чего выполняются следующие действия:

1. Для начала нужно на двух параллельных стенках в помещении поставить отметки, по которым и будет производиться проверка
2. Одна отметка ставится на стенке, которая ближе к прибору (на расстоянии до 1 метра)
3. Вторая отметка ставится на противоположно стенке, расположенной на расстоянии более 2 метров. Чем дальше расстояние между стенками, тем точнее можно выявить отклонения прибора
4. После нанесения разметки маркером или карандашом на стенке, необходимо переместить уровень непосредственно к стенке, которая находилась дальше от уровня
5. Совместить луч направленного лазера с точкой, которая была отмечена. Затем спроецировать луч на противоположную сторону и посмотреть, совпадает ли он с отметкой
6. Если совпадает, то инструмент имеет незначительную погрешность (учитывайте, что чем больше расстояние между стенками, тем выше погрешность, и чем меньше промежуток между ними, тем погрешность будет соответственно ниже)
7. Если лазерный луч не совпадает с отметкой, то погрешность имеется, и ее величина достаточно высокая. В корпусе прибора есть специальные регулировочные винты, позволяющие также подстроить нивелир, уменьшив отклонение от нормы

Перед тем, как пользоваться лазерным уровнем для выравнивания стен, надо убедиться в отсутствии больших отклонений, иначе показатели будут не соответствовать действительности. Ниже представлена видео инструкция и обучение, как правильно произвести проверку нивелира на точность измерений.

https://youtube.com/watch?v=ffrWqniqrfs%3F

Как выбрать нивелир?

Выбирая бытовой лазерный нивелир, нет смысла тратиться на дорогостоящий прибор, так как даже бюджетные модели позволят выполнять разметку внутри комнат любых размеров.

Для этого будет вполне достаточно минимальной длины луча.

Кроме того, чем меньше размеры помещения, тем меньшими будут угловые погрешности.

Достаточно осмотреть корпус на наличие повреждений, а также проверить лазерный уровень пузырьковым аналогом.

При выборе полупрофессиональных моделей, а также приборов для профессиональной строительной и геодезической деятельности, важными параметрами, на которые следует обратить внимание, будут:

• Количество лучей. К стандартным двум лучам, строящим линии по вертикали и горизонтали, добавляются несколько дополнительных. Как правило, расположены они по бокам устройства.

• Дальность свечения. Если этот параметр, который указывается производителем, равен 30 метрам, лучи буду светить и на большие дистанции. Но следует помнить, что по превышению указанного порога дальности, их толщина увеличивается, что приводит к снижению точности отметок.

• Наличие системы самовыравнивания. Это позволит экономить время на точном позиционировании устройства относительно горизонта.

• Угол развертки лучей. Хорошо, если этот параметр составит 110° — 130°.

• Элементы питания. Чем они проще, тем лучше. В идеальном случае прибору для работы необходимо будет две или три пальчиковые батарейки типа ААА. Также хороший вариант – аккумуляторная батарея.

• Дополнительные аксессуары.

В комплект поставки некоторых моделей входят защитные лазерные очки.

Они не только предохраняют глаза от воздействия излучения приборов, но в них и сам луч видно лучше при любой погоде.

Для комфортной работы также нужен штатив, особенно в тех случаях, когда прибор нужно приподнять на определенную высоту.

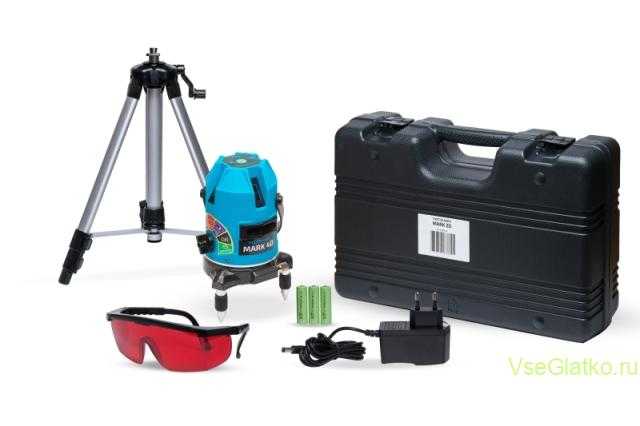

Нивелир — полный набор

Для фиксации нивелира в различных местах требуется крепление типа “прищепка”.

Более удобным будет вариант с универсальным магнитным креплением.

Прибор с богатой комплектацией обойдется дороже, но, если покупать аксессуары по отдельности, их стоимость выйдет еще выше.

• Профессиональный нивелир оснащается дополнительными регулировками.

В частности, модели с мини-штативами, которые расположены прямо в корпусе, имеют винты плавной наводки, которые позволяют выполнить настройку прибора максимально правильно.

Нивелир с миништативом

Кроме прочего, нивелиры должны иметь надежную защиту от пыли и других внешних факторов.

Определить степень защиту можно по маркировке.

Стандартной принято считать IP54 – влагоустойчивое устройство, которое подойдет для работы и под дождем, и на пыльной строительной площадке.

Нивелир профессиональный

Для защиты от падения нивелиры должны иметь противоударный корпус и демпферные накладки.

Некоторые модели оснащаются внутренними амортизаторами, которые защищают электронные компоненты от повреждений.

Использование нивелира при устройстве фундамента

Использование нивелира при устройстве фундамента.

Если в проекте указана геодезическая отметка подошвы фундамента, то определить фактическую глубину его заложения относительно поверхности грунта (то есть глубину траншеи или фундамента) можно также с помощью нивелира.

После установки и настройки инструмента следует определить геодезическую высоту его горизонта. Ориентиром в этом случае выступает какая-нибудь геодезическая отметка, находящаяся в радиусе зрительной доступности. Такая отметка еще называется репером, часто ее наносят на такие конструкции зданий и сооружений, как колонны и фундаменты. Допустим, имеющаяся отметка отображала уровень высотой 95,5 м.

Судя по показаниям рейки, установленной строго на репере, он находится ниже горизонта нивелира на 0,8 м. Следовательно, горизонт инструмента находится на высоте 95,5 + 0,8 = 96,3 м. При этом известно, что проектная отметка низа фундамента составляет 93,9 м.

Таким образом, разница по высоте между горизонтальной плоскостью, на которую настроен нивелир, и подошвой фундамента составит 96,3 – 93,9 = 2,4 м.

Дальнейшие измерения показали, что высотная отметка поверхности грунта относительно оси нивелира в месте заложения фундамента составляет 1,1 м. Следовательно, глубина траншеи под фундамент будет равна 2,4 – 1,1 = 1,3 м.

Классификация по степени точности

Разобравшись с тем, что такое нивелир, можно переходить к определению его разновидностей. Первая классификация затрагивает точность измерения прибора. По данному параметру выделяют три вида нивелиров:

Высокоточные. При использовании этого вида приборов измерения допускают квадратичную ошибку в пределах 0,2-0,5 мм на каждый километр двойного хода.

Точные. В этой категории значение допустимой ошибки находится в пределах 0,5-2,0 мм на 1 км двойного хода.

Технические, которые отличаются невысокой степенью точности. Они характеризуются значением допустимой квадратичной ошибки 2,0-10,0 мм на километр двойного хода.

Высокая точность необходима во время строительства. А вот при простой разметке участка будет достаточно и менее точного прибора.

Как выбрать геодезическое оборудование

Выбор оборудования должен проводиться обоснованно. В противном случае большой риск разочароваться в приобретении. Особенно это касается тех случаев, когда геодезическое оборудование бывшее в использовании или восстановленное. В первую очередь при выборе необходимо четко понимать поставленные задачи, для чего именно оно вам необходимо. Один из самых простых и лучших способов — пригласить специалиста с демоверсией того типа оборудования, которое вас интересует.



Можно услышать мнение, что достаточно посмотреть на сводную таблицу с техническими характеристиками, но это ложный путь. Дело в том, что эти самые характеристики могут совпадать, но по определенным причинам скорость измерений будет существенно отличаться. Постарайтесь не прислушиваться к советам со стороны. Геодезисты, даже практикующие, не всегда знают, понимают и умеют пользоваться всем функционалом программного обеспечения оборудования. Это вполне нормальное явление, потому что в своей сфере они могли выполнять длительное время только определенные геодезические работы. В этом деле быть универсалом не всем получается в силу разных причин. При выборе оборудования лучше опираться на рекомендации от специалистов, которые занимаются его распространением. Квалифицированный инженер с демоверсией нивелиров, теодолитов, тахеометров, GPS-приемники на объекте поможет разобраться в их особенностях и подобрать подходящую модель.

Обратите внимание на качество сборки оборудования. Понять это можно с первых минут, как только вы берете его в руки

Когда есть качество, то в оборудовании будет все идеально. Проверьте батарейные отсеки, все необходимые защелки, прочность пластика, надежность деталей. Составить впечатление о предлагаемом оборудовании можно уже на этом этапе. Может возникнуть еще один резонный вопрос — лучше и проще приобрести оборудование прошлых версий или нужно вкладываться в новинки? В этом моменте просто нужно понимать, что обновленные версии геодезического оборудования могут быть проще в использовании, также они способны упростить и ускорить выполнение работы

Самое важное — существенно снижается риск погрешностей и ошибок. Выбирайте геодезическое оборудование у проверенных поставщиков и надежных торговых марок

Обязательно проверяйте сертификаты и свидетельства о прохождении метрологического контроля.

Юстировка нивелира

by echomeadmin

В случае выявления поверкой каких-либо отклонений в настройках или существенных погрешностей в измерениях нивелира следует произвести его юстировку, т.е. точное приведение к заявленным производителям технологическим и эксплуатационным характеристикам. Результатом удачной процедуры юстировки будет полностью работоспособный прибор, гарантирующий необходимую точность измерений.

Одним из основных пунктов поверки нивелира является определение положения уровневых пузырьков и сетки нитей. Несоответствие этих настроек требует обязательного проведения юстировки.

Поскольку регулировка прибора может быть нарушена в любой момент эксплуатации, во избежание появления в результатах измерений систематических ошибок в некоторых случаях поверки и юстировки нивелиров необходимо проводить достаточно часто, может быть даже ежедневно. В общем порядке нивелировочные средства измерения должны проходить метрологическую аттестацию ежегодно, а в случае проведения ремонтных работ, ударов, падений и прочих механических воздействий, повлекших за собой разъюстировку нивелира, – по ситуации, вне очередной проверки.

Перед поступлением измерителя в продажу производителем в обязательном порядке выполняется поверка и настройка прибора. В зависимости от типа нивелира – лазерного или оптического – юстировка выполняется различными способами.

На что обращать внимание при покупке нивелира?

Зная, как работать с нивелиром, можно выполнить все необходимые замеры. Но следует учитывать характеристики каждого отдельного прибора, чтобы в полном объеме выполнить поставленную задачу. В первую очередь нужно определиться со сферой применения: при проектировании крупных объектов, на строительной площадке или же дома.

Компактный лазерный нивелир

Исходя из целей использования можно задуматься о его технических характеристиках. Для бытового нивелира дальность может составлять от 10 до 40 метров. Этого более чем достаточно, чтобы выполнять работы внутри помещений, а также определять горизонтали фундамента. Дальность же профессиональных аппаратов значительно больше, она достигает 100 метров и больше. В некоторых моделях предусмотрена возможность установки дополнительных приемников, изменяющих диапазон расстояний до 600 метров.

Большое значение также имеет длина волны и количество лучей. В зависимости от вида техники число проекций достигает пяти. От этого параметра зависит спектр возможностей при монтаже и проектировке конструкций. Как правило, используются лучи с длиной волны 635 нанометров. Человеческий глаз вполне способен увидеть данный луч и идентифицировать его как красный. Однако некоторые приборы работают с другими частотами, видимый свет при которых приобретает более удобный для зрения зеленый оттенок. Но стоимость таких устройств несколько выше.

Следующей характеристикой, на которой следует заострить внимание, является погрешность. Наиболее точные устройства могут похвастаться погрешностью, не превышающей 0,3 мм

В некоторых моделях имеются встроенные датчики самовыравнивания или компенсаторы. В домашних условиях указанные функции могут и не потребоваться, поэтому стоит дважды подумать, есть ли резон существенно переплачивать за функции, которые, скорее всего, и не пригодятся при выполнении строительных работ.

Следует знать, что некоторые аппараты для замеров расстояний подвержены влиянию погоды. Этот фактор имеет значение в том случае, если измерения будут проводиться зимой в минусовую температуру. В таких случаях необходимо отдавать предпочтение электронной технике, исправно работающей при температурах от -20 до +40 градусов по шкале Цельсия.

Для получения максимально точных расчетов надо знать, как пользоваться нивелиром. Кроме этого, нельзя забывать о правильной установке и настройке прибора. Так, покупать нужно именно ту модель, с которой проще и удобнее делать замеры. Некоторые бытовые нивелиры весят порядка 250 грамм, они отличаются компактными размерами. А устройства, которыми пользуются геодезисты, могут весить до двух килограмм. Штатив также важен, при его покупке нужно брать в расчет жесткость и вес. Вес не должен быть меньше половины веса нивелира, а жесткость должна быть максимальной, чтобы исключить случайные движения прибора.

На протяжении очень долгого времени именно нивелир выступает в качестве основного прибора для проведения замеров расстояний между объектами. Область использования постепенно расширяется, а благодаря постоянному техническому прогрессу можно ожидать появления усовершенствованных аппаратов с новыми функциями и возможностями.

Назначение нивелира

Одной из важнейших геодезических работ, проводимых при строительстве каких-либо объектов, является нивелирование.

Для этих целей применяется соответствующий инструмент –нивелир.

Целью данной операций является определение на местности разности высот конкретных точек, а также изучение форм рельефа.

Нивелиры используются при:

• проектировании, и создании геодезических структур высокой точности;
• монтаже технического оснащения и конструкций, например, для установки столбов ЛЭП;
• декорировании местности, выравнивании больших площадей;
• прогнозировании величины оседания каких-либо построек;
• строительных работах внутри помещений, например, монтаже полов, потолков.

Нивелир в гиодезии

В быту нивелиры часто применяют при ремонте помещений.

Для этих целей существует отдельный вид приборов, которые часто называют лазерными уровнями.

Они проецируют на плоские поверхности лазерные лучи и отлично подходят для разметки углов.

Кроме прочего, применение лазерного нивелира обеспечивает точность укладки кафеля и любого материала, где требуется соблюдение прямых углов и линии.

По этой причине прибор используют и для оклейки обоев, где требуется соблюдать строго вертикальные линии стыков.

Для электрика нивелир также будет полезен.

С его помощью можно четко позиционировать расположение розеток, выключателей, предохранительных щитов на одном уровне от пола, либо же относительно горизонта.

Работа электрика с нивелиром

Также в быту используют простейшие гидростатические нивелиры, работающие по принципу двух сообщающихся сосудов с жидкостью.

Пошаговая инструкция для работы с нивелиром

Как пользоваться нивелиром при отсутствии необходимого опыта? Начинающим мастерам во время работы следует придерживаться простой инструкции.

Шаг 1 – установка штатива

Устанавливаем штатив с учетом следующих рекомендаций:

• крепежные винты на ножках максимально расслабляются;
• опоры прибора выдвигаются на необходимую длину;
• штатив выставляется в нужном положении, с учетом горизонтального уровня;
• винты на штативе со всех сторон закрепляются.

Штативы для нивелира

Шаг 2 – установка нивелира

Нивелирную трубу закрепляют на смонтированном штативе с использованием нескольких крепежных винтов. С применением датчиков уровня (методом их вращения) добиваются строго горизонтального положения прибора. Необходимо чтобы пузырьки на шкале находились в области указанных отметок.

Вначале желательно точно выставить первый из них. Только после этого переходят к регулировке второго винта, ориентируясь на предыдущий. Только такая поэтапная настройка нивелира поможет добиться хорошей результативности в работе. Оптическая ось прибора должна проходить строго горизонтально.

Установка нивелира

Шаг 3 – фокусировка оптического узла

После установки нивелира в нужном положении переходят к настройке его зрительной трубы, ориентируясь на остроту зрения оператора. Для этого необходимо перевести прибор на хорошо освещаемый предмет, и крутят регулятор, пока разметочная сетка не будет отображаться максимально четко.

Такую же работу необходимо произвести на других объектах, освещенных менее качественно. Настройку фокусировку проводят все время, пока это необходимо.

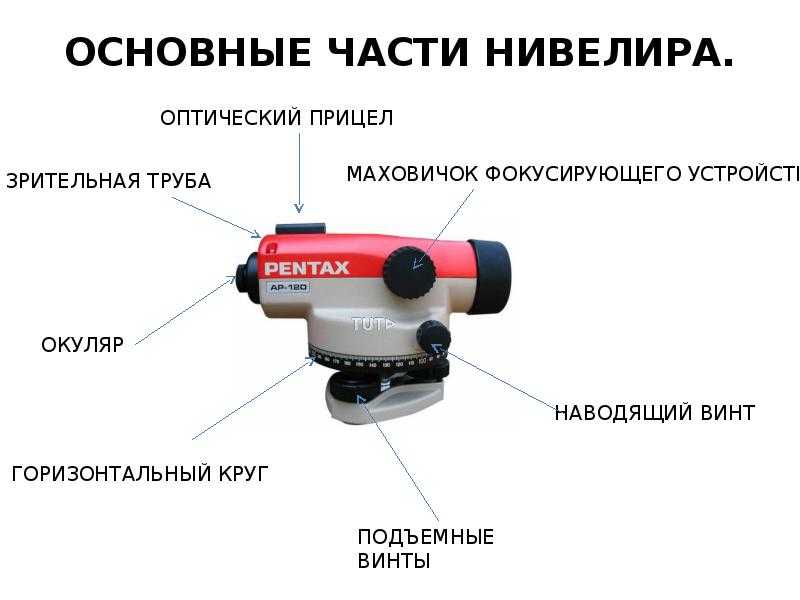

Нивелир и его оптическая схема

Кем и как проводится юстировка?

Если внимательное прочтение инструкции и попытки самостоятельно настроить прибор к желаемым результатам не привели, следует обратиться в специализированные метрологические сервисные центры, имеющие сертификаты и лицензии на выполнение таких метрологических процедур как поверки и юстировки.

Лицензии и сертификаты государственного образца о допуске к определенному виду работ в геодезической деятельности подтверждают качество выполняемых работ и оказываемых услуг, а также соответствие требованиям и государственным стандартам используемой материальной базы и необходимую для проведения работ квалификацию специалистов.
