Как подключить выключатель: конструкция и назначение, виды фурнитуры

Место размещения: удобство и безопасность

Перед установкой выключателя следует продумать наиболее удобное место для монтажа и последующего использования. Наиболее выгодная зона размещена около входных дверей (со стороны дверной ручки), но могут быть и исключения (например, рядом с изголовьем кровати).

Перед составлением проекта разводки лучше заглянуть в официальный документ – ПУЭ (правила устройства электроустановок), регламентирующий некоторые нюансы монтажа. Например, пункт 7.1.48 гласит, что выключатель должен находиться не менее 60 см от душевой кабины, а пункт 7.1.50 разрешает его устанавливать не ближе 50 см от газопровода.

Как видно из схемы монтажа, расстояние от дверей до точки установки должно быть не менее 10 см, а до пола – не менее 90 см.

В ванных комнатах и саунах установка приборов управления запрещена, их необходимо выносить за пределы помещения (обычно в коридор).

Монтаж проводки и выполнение соединений

Ключевой момент при подключении светильника через любой выключатель – качество электрических соединений. Если эта работа выполнена плохо, все остальное не имеет смысла.

Удаление изоляции

В первую очередь кабели надо укоротить до необходимой длины. Сделать это можно с помощью кусачек. Дальше удалить изоляцию на нужных участках.

Кабель содержит минимум два слоя изоляции:

внешний – общий для всех проводников;
внутренний – индивидуальный для каждой жилы.

Оба слоя можно удалить монтерским ножом — надрезать пластик по кольцу, стараясь не задеть жилы, и снять получившийся кусок.

Снятие внешней изоляции ножом.

Еще лучше использовать специальные съемники для внешней и для внутренней изоляции.

Снятие внешней изоляции съемником.

Снятие изоляции жил съемником.

Их преимущество в том, что можно настроить глубину надреза так, чтобы не повредить жилы. К тому же провод после разделки выглядит аккуратнее.

Выполнение скрутки

При расключении проводов в распредкоробке можно воспользоваться зажимными клеммами. Но существует обоснованное мнение, что этот хороший, удобный и прогрессивный способ не гарантирует надежного контакта в течение многих лет (особенно, при больших токах), поэтому старая добрая скрутка долго еще не сойдет со сцены.

Перед началом работ стоит еще раз вспомнить, что скручивать медные и алюминиевые проводники нельзя. Скручивать алюминиевые между собой можно, но ломкость этого металла накладывает на этот способ ограничения. Поэтому оптимально скручивать между собой медные проводники. К тому же медь легко паяется, поэтому после скручивания место контакта рекомендуется пропаять. Это предохранит поверхность проводника от окисления и придаст соединению механическую прочность.

Скрутка после пропайки.

Другой вариант – сварить концы скрученных проводов. Для этого потребуется промышленный или самодельный сварочный аппарат.

Скрутка после сварки.

Скрученные провода можно опрессовать, но для этого потребуются медные гильзы, специальный инструмент и навыки.

Набор материалов и инструментов для обжатия.

При любом варианте места скруток надо заизолировать. Кроме изоленты подойдут специальные пластиковые колпачки. При использовании термоусадки надо помнить, что острые концы проводов могут повредить наложенную тонкую трубочку. Поэтому желательно использовать термоусадку в два слоя.

Изоляция скруток термоусадочной трубкой.

Хорошая альтернатива пружинным клеммам и скрутке – применение винтовых клеммников. Заодно решается проблема контакта алюминия и меди. Но они занимают больше места в распредкоробке и монтаж более трудоемок.

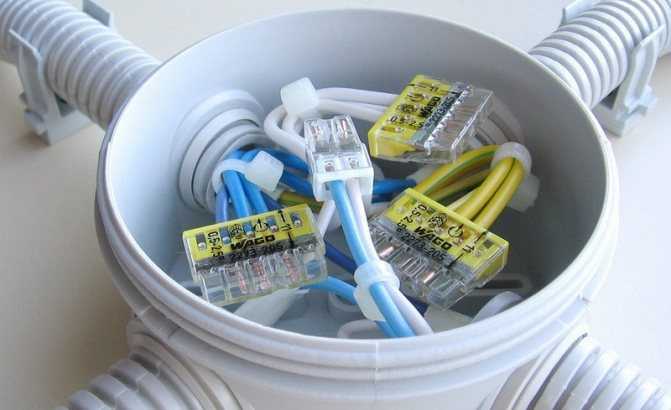

Пример соединения проводов самозажимными клеммниками Wago.

Штробление стен

Если выбран вариант скрытой проводки, перед началом монтажа надо выполнить в стене каналы для укладки кабельной продукции — штробы (в технической и нормативной литературе встречается термин штрабы). Лучше всего сделать их с помощью специального электроинструмента – штробореза. Если его нет, подойдет болгарка или перфоратор. В крайнем случае – молоток и зубило.

Работа очень пыльная, поэтому надо предусмотреть меры защиты органов дыхания, а также окружающих предметов.

При работе надо соблюдать несколько ограничений:

штробы можно прокладывать строго горизонтально или вертикально (под углом 0 или 90 градусов);
нельзя вырезать горизонтальные каналы на несущих стенах.

Остальные правила можно изучить в СП 76.13330.2016 (актуальная редакция СНиП 3.05.06-85).

Потом в заранее выбранных местах надо обустроить выемки для установки распредкоробок и подрозетников. Это делается с помощью сверла-коронки.

Установка выключателя

При открытой проводке включатель устанавливается на панель-подкладку или непосредственно на стену.

Монтаж накладного включателя.

Если выбран встроенный вариант, сначала монтируется подрозетник и в него выводится кабель.

Установка подрозетника и вывод кабеля.

Далее кабель разделывается, как указано выше: его надо укоротить и зачистить от изоляции.

Потом с выключателя следует снять декоративные детали – рамку и клавиши.

Выключатель со снятыми декоративными элементами.

Далее надо подключить провода к клеммам. Если терминалы зажимные, то жилы в них просто вставляются. Если винтовые – их надо надежно затянуть отверткой.

Подключение проводов к зажимным клеммам.

Далее затянуть болты разжимных лепестков до полной фиксации прибора в подрозетнике и, если предусмотрено конструкцией, прикрепить к стене саморезами.

Крепление выключателя саморезами.

После этого можно устанавливать обратно пластиковые детали, подавать напряжение и опробовать работу схемы.

Более подробная инструкция по установке выключателя описана отдельной статье.

Установка изделия

Ранее мы рассмотрели правила подключения проводов от распределительной коробки, теперь необходимо закрепить корпус в стене. В данной статье мы рассматриваем монтаж скрытого корпуса. В штробах должны уже заранее быть установлены подрозетники и заведены провода.

Все что Вам нужно, зафиксировать жилы специальными винтами и аккуратно вставить сердцевину в подрозетник, как показано на фото ниже.

Фиксация контактов в корпусе

По бокам расположены 2 винтика, которые распирают фиксирующие боковые лапки. С помощью фигурной отвертки поочередно закручиваем винтики, следя чтобы корпус не перекашивался при монтаже.

Помещение в штробу

Когда сердцевина плотно «сядет» в штробе, необходимо всего лишь установить верхнюю декоративную крышку и проверить работоспособность изделия.

Завершающий шаг

Вот и вся инструкция по подключению выключателя света своими руками! Если вдруг какой-то из моментов Вам был непонятен, задайте вопрос нашим специалистам в категории «Вопрос электрику». Также рекомендуем Вам просмотреть видео уроки, позволяющие более наглядно увидеть весь процесс!

Похожий материал:

Как правильно установить розетку своими руками?
Как заменить электропроводку в доме?
Как собрать распределительный щиток?

Правила безопасности при монтаже

Основное правило безопасности – все работы должны производиться при отключенном напряжении. Отсутствие напряжения на рабочем месте должно быть гарантировано. Стопроцентная уверенность обеспечивается производством технических мероприятий:

отключение напряжения в распределительном щите путем отключения соответствующего автоматического выключателя;
отсоединение отходящего проводника от автоматического выключателя – этим создается видимый разрыв в цепи и будет исключена ошибочная подача напряжения посторонними лицами;
контроль отсутствия напряжения (индикаторной отверткой, мультиметром) непосредственно на рабочем месте — из-за ошибок в маркировке или отсутствия актуальных изменений в схеме распредщита может быть отключен не тот автоматический выключатель или рубильник.

Щит распределительный с подписанными наименованиями потребителей.

Важно! Правила безопасности при работе в электроустановках также требуют заземления токоведущих частей, а также вывешивания предупреждающих и защитных плакатов. Трудно представить, что кто-то, выполняя домашние работы, будет придерживаться данных правил

Но мер безопасности мало не бывает – к этим пунктам желательно прислушаться.

диэлектрические перчатки;
диэлектрические ковры;
ручной изолированный инструмент с неповрежденным, неизношенным покрытием.

Будет полезно ознакомиться: Подключение выключателя с помощью одной отвертки.

И главное – следует помнить, что проводник под напряжением выглядит точно так же, как обесточенный. Отключение питания надо контролировать приборами.

Этапы подключения выключателей

В первую очередь:

Составляется схема включения,
Рассчитывается суммарная потребляемая мощность осветительных приборов;
По таблицам выбираем марку кабеля, сечение токопроводящих жил и максимально допустимую длину.

Медные жилы, при напряжении 220 B, одна фаза, трехжильный кабель

Мощность в кВт	1	2	3	3,5	4	6	8
Ток в Амперах	4,6	9,0	13,5	16	18,5	27,5	36,5
Сечение жилы, мм2	1	1	1,5	2,5	2,5	4	6
допустимая длина при указанной нагрузке и сечении в метрах	34,5	17,5	17,5	25	21,5	25	30

По требованиям ПУЭ используются трехпроводные схемы освещения, поэтому рекомендуется выбирать кабели с тремя жилами. Для бытовых условий наиболее востребованы марки ВВГ, ПУНП, ВВП, MYN, другие с двойной изоляцией и тремя медными жилами;

Марки кабелей с медными проводами

традиционно

лучше

ещё лучше

дёшево

ПВС

ШВВП

ВВГ

ВВГ-П

ВВГнг

ВВГнг-LS

ППВ

ПВ1

ПВ3

форма

круглая

плоский

круглый

плоский

круглый

плоский

круглый

2-3 жилы

1-жила

Свойства жилы

гибкая

жёсткая

гибкая

изоляция

оболочка

—

Выбираем выключатель соответствующей конструкции по мощности, потребляемой лампами освещения. Обычно подложка корпуса изделий в сетях с токами более 10А делается керамическая.

После расчетов и приобретения всех необходимых материалов можно приступать к монтажу. Рассмотрим классический вариант более сложной схемы, подключения проходных выключателей с двумя клавишами для скрытой проводки в тоннеле:

На краях тоннеля на односторонней стене просверливаются перфоратором с коронкой отверстия для подрозетников под выключатели, на высоте 60 -90 см от пола:
С одной стороны над подрозетником 15-20 см под потолком сверлится отверстие для распределительной коробки;

Равномерно вдоль стен или потолка устанавливаются две группы осветительных приборов, между ними прокладываются провода, подключение осуществляется по параллельной схеме. Это обеспечивает работу всех исправных ламп, если одна или несколько перегорели;

Провода осветительных групп заводятся в коробку, желто-зеленые подключаются к корпусу осветительных приборов и заземлению, синий или голубой провод на цокольный контакт ламп и нейтральной жиле в распределительной коробке. Красные (белые, желтые, коричневые) по требованиям ПУЭ подключаются в коробке через выключатель к оставшемуся контакту цоколя.

Одной из существенных ошибок считается не выполнение требований ПУЭ по соответствию цвета изоляции проводов функциональному назначению. Это затрудняет ремонт и обслуживание сети другими электриками, приходится прозванивать все участки цепи рассоединять скрутки в коробке.

Разница между параллельным и последовательным соединением ламп

Если любые лампочки включены параллельно друг к другу и соответственно последовательно с выключателем, то напряжение на каждой из них будет равным и таким способом можно соединять источники света разной мощности. Главное условие — это то что рабочее напряжение, при котором они нормально работают, должно быть равно напряжению источника питания. Если в этом случае применяется понижающее устройство с системой выпрямления, то размыкающий контакт должен рассоединять цепь перед преобразователем, как показано на рисунке.

В данном случае несущественно, будет включаться два или три источника света. Чаще всего это галогенные и светодиодные лампы, рассчитанные на пониженное напряжение 12 или же 24 Вольта.

При последовательном соединении ситуация кардинально меняется. Напряжение питания будет разделено на количество лампочек, то есть если сеть 220 Вольт, то на двух подключенных в последовательную цепь, источниках искусственного света, напряжение будет равно примерно 110 Вольт. Это нужно учесть при их выборе и покупке. Ещё один нюанс при таком соединении связан с мощностью каждого из них. Она должна быть одинакова или же максимально близка друг к другу, т.к. при таком соединении ток одинаковый на всех участках цепи. Если одна лампа будет мощностью 500 Вт, а другая 50 Вт, то в лампочке с меньшей мощностью, связанной одним проводом друг с другом, всё равно будет протекать больший ток, соответствующий самой мощной нагрузке. Лампочка с меньшей мощностью мгновенно перегорит. Это правило действуют на все виды источников ламп, от накаливания до светодиодных.

Если нужно подключить с сети или с розеток светодиодный источник света, то зачастую он состоит из так называемого драйвера, устанавливаемого внутри корпуса лампочки. Он выполняет сразу несколько функций: выпрямительную и понижающую. Для последовательного подключения данные осветительные приборы не предназначены, только для параллельного.

Для люминесцентных источников дневного света, как с электронным пусковым устройством, так и со стартером, последовательное подключение встречается чаще всего в растровых светильниках, так как позволяет с помощью одного дросселя и двух стартеров обеспечить стабильную работу. При этом сам стартер выбирается на 127 В с расчётом рабочего напряжения стандартной сети 220 Вольт. Выключатель в этой схеме используется обычный одноклавишный и разрывает своим контактом тоже фазный провод.

Что же касается параллельного подключения нескольких люминесцентных светильников или же компактных ламп, работа которых основана на свечении люминофора, нанесённого на стеклянной трубке, то в этой ситуации можно подключать какое-либо количество к одному выключателю как одноклавишному, так и двухклавишному. Главное, при этом учесть мощность всех источников света, от которой напрямую зависит ток в их цепи. У любого выключателя он ограничен и указан в техническом паспорте, на упаковке или же корпусе. Если, допустим, указан ток 5 А, то превышать его значение не стоит, так как это очень быстро приведёт в негодность сам размыкающий контакт.

Чтобы полностью разобраться с последовательным и параллельным подключением лампочек, рекомендуем просмотреть видео:

Соединение-в распредкоробке

На фотоснимке показан способ соединения проводов в распределительной коробке, имеющей соединение проводов:

с внешним источником электрической энергии;
с выключателем света;
с электрическими розетками;
с освещением люстрой.

Подключение люстры-с заземлением

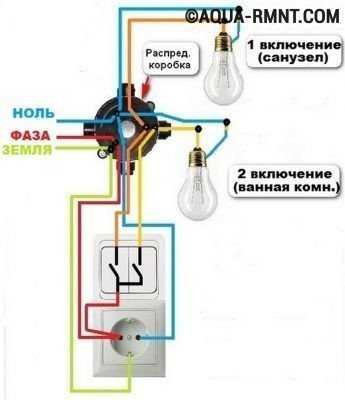

В схеме рис.2 показан способ подключения светильника с выключателем. Схема представляет такое же подключение,- с использованием заземляющего провода, соединенного с корпусом светильника.

Подключение люстры-с 3 лампами

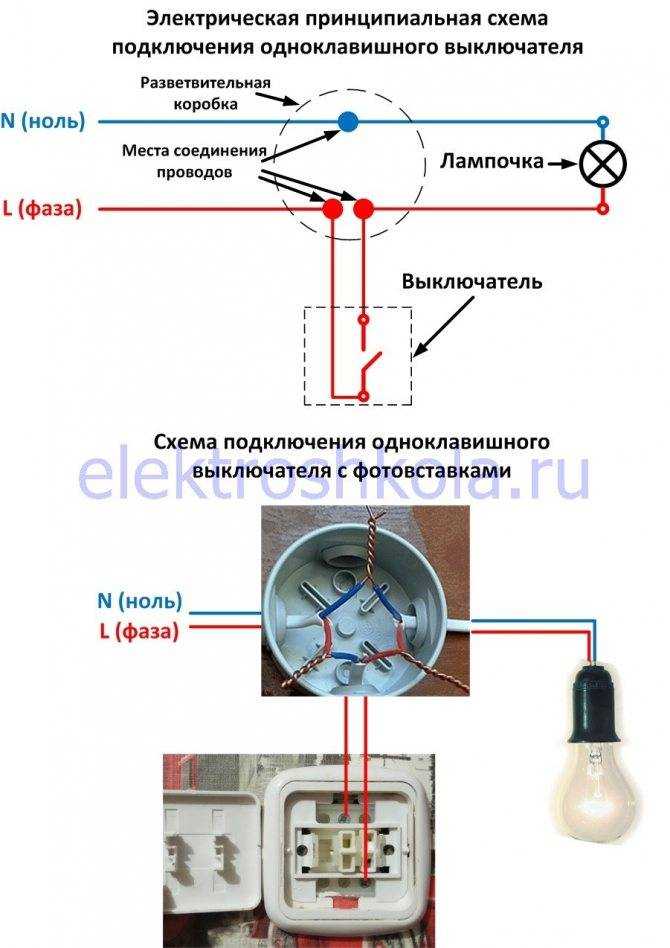

В схеме рис.3 изображен способ подключения выключателя света на одну клавишу,- с подключением трех ламп либо трех светильников. Подключение светильников либо ламп в электрической цепи — параллельное.

Схема подключения розетки-и выключателя

Схематичное изображение рис.4 подключения выключателя света показывает на очередность соединения проводов, поступающих от:

электросчетчика;
двух однополюсных автоматов;
соединение проводов поступающих от однополюсных автоматов,- в распределительной коробке;
от распределительной коробки электропроводка соединена с нагрузкой светильника с выключателем, розеткой.

Провод заземления соединен с шиной заземления, от шины заземления заземляющий провод имеет соединение в распределительной коробке и от распределительной коробки заземляющий провод соединен с электрической розеткой и металлическим корпусом светильника.

Правильное подключение выключателя

Электрическая схема рис. 5 наглядно указывает на неправильное подключение выключателя света с электрической лампой.

На первый взгляд это как бы незаметно. Учитывать здесь необходимо следующее, что выключатели света имеют последовательное соединение только на фазном проводе.

Выключатели света бывают как для подключения с наружным монтажом — накладные выключатели, так и для подключения с внутренним монтажом — внутренние выключатели, устанавливаемые в коробке стены.

Необходимо так же учитывать, что каждый тип выключателя имеет свое назначение, если допустим Вы проводите освещение в гаражном неотапливаемом помещении в зимнее время,- приобретать такой выключатель света нужно предварительно проконсультировавшись с продавцом — консультантом.

В продаже так же имеются выключатели света с подсветкой, — исполнение такого типа выключателей удобно тем, что в ночное время суток легко обнаружить клавишу выключателя, имеющую подсветку в виде диодной лампочки, имеющей такое же последовательное соединение как и сам выключатель.

Комментариев к статье: 2

04.07.2014 в 01:33

04.07.2014 в 11:44

Здравствуйте Александр. Для подключения люстры из девяти ламп у Вас выведен кабель в потолке из трех проводов. От девяти электрических патронов люстры выведены 18 концов проводов. Вам необходимо, чтобы при переключениях — горела одна лампа и восемь ламп в люстре. При правильной схеме, нейтраль нулевой провод от распределительной коробки соединяется с девятью проводами патронов люстры. От выключателя, через распределительную коробку один провод соединяется со вторым контактом одной лампы. Второй провод от выключателя через распределительную коробку соединяется со вторыми контактами восьми ламп люстры. Соединение проводов и диагностика люстры на сопротивление, проводится пассивным способом при выключенных автоматах защитного отключения. То есть перед подключением схемы квартиры к внешнему источнику переменного напряжения, — проверяются все выполненные электрические соединения проводов: с двух клавишным выключателем; с люстрой из девяти ламп, — на сопротивление. В Вашем примере, для подключения люстры через двух клавишный выключатель, соединения выполнены неправильно: либо в соединениях проводов с люстрой; либо в соединениях проводов в распределительной коробке. Диагностика во избежание короткого замыкания при отключенных автоматах проводится следующим образом: Включается одна клавиша выключателя, два щупа прибора Омметр, Мультиметр соединяются с проводами, поступающими на люстру. Сопротивление допустим одной лампы в люстре будет составлять 37 Ом, сопротивление при включении второй клавиши выключателя соответственно будет в восемь раз больше. Электрику, полагаю, что не составит труда выполнить такие соединения. Сложного здесь ничего нет.

Comments are closed.

Как подключить 3 розетки и 1 выключатель из одной распределительной коробки

Иногда нужно к уже имеющейся проводке подключить дополнительно одну или несколько розеток. Это легко можно сделать, заведя в распределительную коробку ещё один кабель.

Следует отметить, что для розеток принято использовать соединительные провода с большей площадью сечения. Связано это с тем, что в розетку включаются разнообразные бытовые приборы. Это может быть чайник или, к примеру, пылесос. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно. Поэтому розетки подключают кабелями, сечение которых начинается от 2,5 мм 2 .

Процесс подключения заключается в подсоединении провода к линии питания, пришедшей к распределительной коробке от щита. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

Как и в первом случае, сначала монтируются розетки на стене. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.

Для соединения розеток друг с другом используются специальные перемычки

Линия розеток подключается напрямую к приходящим со щитка фазовому и нулевому проводам

Во избежание короткого замыкания изоляция должна полностью исключить возможные контакты проводов с разными полюсами.

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Если количество проводов в люстре и на потолке не совпадают

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

Нулевой провод люстры подключить к нулевому проводу на потолке.
В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение.

То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему.

Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза.

При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Виды выключателей

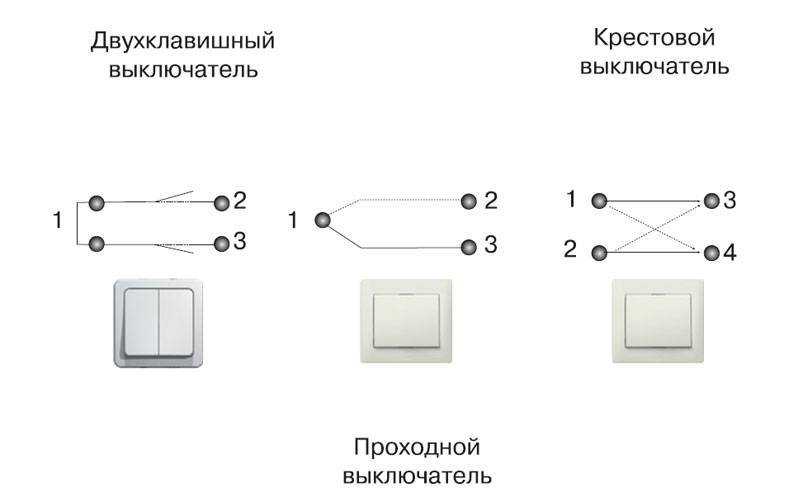

Вне зависимости от типа установки выключателя, они могут делиться на две крупных категории – закрытые и наружные. По сути то на рынке других вариантов и нету.

Конечно, есть сенсорные выключатели, так званые умные, но встречаются они очень редко, поскольку ценник на них очень высокий, а на практике толку от этого не шибко много. Чаще приходится выбирать количество клавиш на выключателе – самые популярные в этом плане варианты с одной клавишей и двумя.

Для закрытых выключателей характерно закрытое расположение проводки внутри стенки, в то время как открытые присоединяются к наружной проводке, что в свою очередь встречается гораздо реже.

Какой кабель выбрать для подключения розеток: расчет сечения, особенности укладки и советы по выбору производителя. 145 фото розеток и варианты их подключения
Конструкция перекрестного выключателя: особенности применения и советы как выбрать перекрестный выключатель. 150 фото идей использования
Как подключить трехклавишный выключатель — схема подключения и советы по выбору выключателя. 125 фото и видео инструкция подсоединения выключателя своими руками

Техника безопасности

При монтажных работах следует помнить, что нельзя подключать ноль на выключатель, а при ремонтных работах необходимо проверять, что поступает на контакты нуль или фаза.

Проверку необходимо выполнять для собственной безопасности. Чтобы случайно не попасть под напряжение при замене лампочки или ремонтных работах.

Если нет навыков работы с электрическими приборами, следует обратиться к специалисту, который квалифицированно установит одноклавишный выключатель для скрытой проводки. Электрик согласует с заказчиком как правильно установить выключатель света и посоветует, на какой высоте они должны быть установлены.

Пошаговая инструкция по установке

Работа по монтажу рассматриваемой схемы подключения выполняется в несколько этапов.

При этом, стоит сначала продумать расположение всех элементов, учесть их особенности:

Первым этапом можно назвать размещение распределительной коробки. При выборе места ее расположения, нужно учесть следующее:
- Должна располагаться вдали от воды или источника влаги.
- Если есть возможность, распределительная коробка утапливается в стену. Для нее создаем нишу.
- При выборе месторасположения, нужно учесть расположение всех элементов цепи и выбрать наиболее короткий путь их соединения. После того как было выбрано месторасположения, проводим монтаж распределительной коробки.
Следующим шагом можно назвать создание штроб для кабеля или защитной коробки, если не будет проводиться его углубление. Кабель укладывается и проводится через распределительную коробку. При обрезке кабеля у источника питания, потребителя и переключателя, следует оставлять запас. Подключение к источнику питания проводится в последнюю очередь.
Третьим этапом можно назвать создание посадочной ниши для коробки выключателя. Выбирается наиболее подходящее место и образуется отверстие, которое точно подгоняется под размеры корпуса. Если будет проводиться крепление сверху, просто намечаем месторасположения. После этого проводим следующие работы:
- Вставляем коробку в нишу и проводим ее крепление при помощи винтов, которые нужно закрутить до упора.
- Концы кабеля, которые ранее зачистили, следует укоротить до нужной длины, вставить в посадочные места и зажать винтами. Не нужно оставлять длинные концы, так как они могут соприкоснуться, и возникнет КЗ. Однако, очень короткие концы тоже проблема: если кабель отгорел со временем его нужно зачистить и его длины может не хватить. Эти нюансы следует учесть при проведении работ.
- Оголенный кабель внутри корпуса оставлять нельзя. Проводим их изоляцию и разводим в разные стороны.
- Подключаем кабель к потребителю.
- Подключаем кабель к источнику энергии, который должен быть обесточен.
- Проводим изоляцию всех соединений, которые есть.
- Устанавливаем клавишу на место.
- Включаем источник питания. Если есть автомат, его выбьет при допущенной ошибке. При первом включении, следует быть рядом с автоматом на протяжении некоторого времени для того, чтобы быть готовым быстро обесточить цепь. Подобным образом проводится организация простой цепи с механическим прерывателем.

Схема подключения выключателя с распредкоробкой

Нередко новостройки сдают жильцам в виде бетонной коробки с «голыми» перекрытиями, поэтому приходится самостоятельно устанавливать двери, проводить электропроводку, заниматься отделкой поверхности. Конечно, при желании можно воспользоваться помощью мастера, но это обойдется дороже. Чтобы понять, как сделать монтаж своими силами, мы рассмотрим схему подключения выключателя, светильника, автомата и распредкоробки.

Первым делом предстоит выбрать подходящую схему подключения

На рисунке выше представлен простой вариант – схема, в которой имеется только одна лампочка, выключатель с одной кнопкой и выходом к электрощиту. В нашем случае еще потребуется подключение автоматического выключателя.

Основной целью является установка всех этих элементов на свои места, чтобы не спутать проводники. Посредине потребуется монтировать распредкоробку.

По предварительному монтажу получится следующая схема

Сначала устанавливается автоматический выключатель, который защищает электросеть от перенапряжения и замыкания. Для этого необходимо подключить проводники: белый – фаза, голубой – ноль, желтый – заземление. После чего проводники придется провести до монтажной коробки. Теперь следует подсоединить их в соответствии со схемой.

Если после подключения лампочка загорается, то проводники подключены правильно – теперь можно спрятать провода в распредкоробке и закрыть ее крышкой

Установка и подключение дистанционного выключателя

Производители делают много моделей с разными характеристиками и опциями управления:

Простые выключатели на включение и выключение;
Программируемые, только на включение, только на выключение;
С таймером и другими опциями.

В любом варианте дистанционная система управления состоит из двух частей:

Передатчика сигналов управления, которым является выключатель, имеет корпус по размерам и внешнему виду похожий на накладной выключатель для внешней проводки. В его конструкции печатная плата, с батарейкой и спиральной антеной, антенна может быть выполнена в виде извилистой дорожки на плате. Крепится к стене на саморезы или двухсторонний скотч.
Блок приемника сигналов управления и коммутации контактов имеет миниатюрные размеры, контакты для подключения проводов и устанавливается к конструкцию корпуса люстры, плафона или другого осветительного прибора.

Подключение блока управления к осветительным приборам

На данной схеме показан блок управления для двухклавишного выключателя с двумя группами освещения, бывают модели с одной группой. Перед установкой дистанционного выключателя, провода от обычного выключателя замыкаются. Корпус старого переключателя можно оставить на месте или просто включить, тогда 220В постоянно будут приходить к прибору освещения и запитывать блок управления.

Внешний вид радиовыключателя HiTE PRO LE-1

Характеристики

Частота передачи сигналов управления	868 МГц
Радиус уверенного приема сигналов	до 250 метров
Способ кодировки сигнала	Адресная трансмиссия
Батарея электропитания	CR2032,
Температура эксплуатации	30… +50 °С
Способ крепления	Скотч или Саморезы
Габариты	75×75×13 мм

Отечественные радиовыключатели этой серии имеют большой радиус действия, производитель гарантирует работу без замены батарейки питания до7лет, срок безаварийной работы до 3 лет.
