Назначение и схема подключения проходного выключателя

Зачем нужны проходные выключатели?

Установка проходных выключателей

Чаще всего такие переключатели используются в следующих местах:

на лестницах. Можно установить выключатели на 1-м и 2-м этажах. Внизу включаем свет, поднимаемся по лестнице, вверху выключаем. Для домов высотой более двух этажей в схему можно добавлять дополнительные выключатели;
в спальнях. Устанавливаем выключатель у входа в помещение, а еще один или даже два возле кровати. Вошли в спальню, включили свет, приготовились ко сну, легли и выключили освещение прибором, установленным возле кровати;
в коридорах. Устанавливаем по выключателю в начале и в конце коридора. Заходим, включаем свет, доходим до конца, выключаем.

Список можно продолжать очень долго, ведь почти для каждой ситуации существует свой вариант применения системы проходных выключателей.

Преимущества и недостатки

Плюсы

Экономия электроэнергии;
Удобство использования в длинных коридорах, спальнях.

Минусы

Требуются навыки работы с электрикой;
Проходные выключатели намного дорожи обычных выключателей.

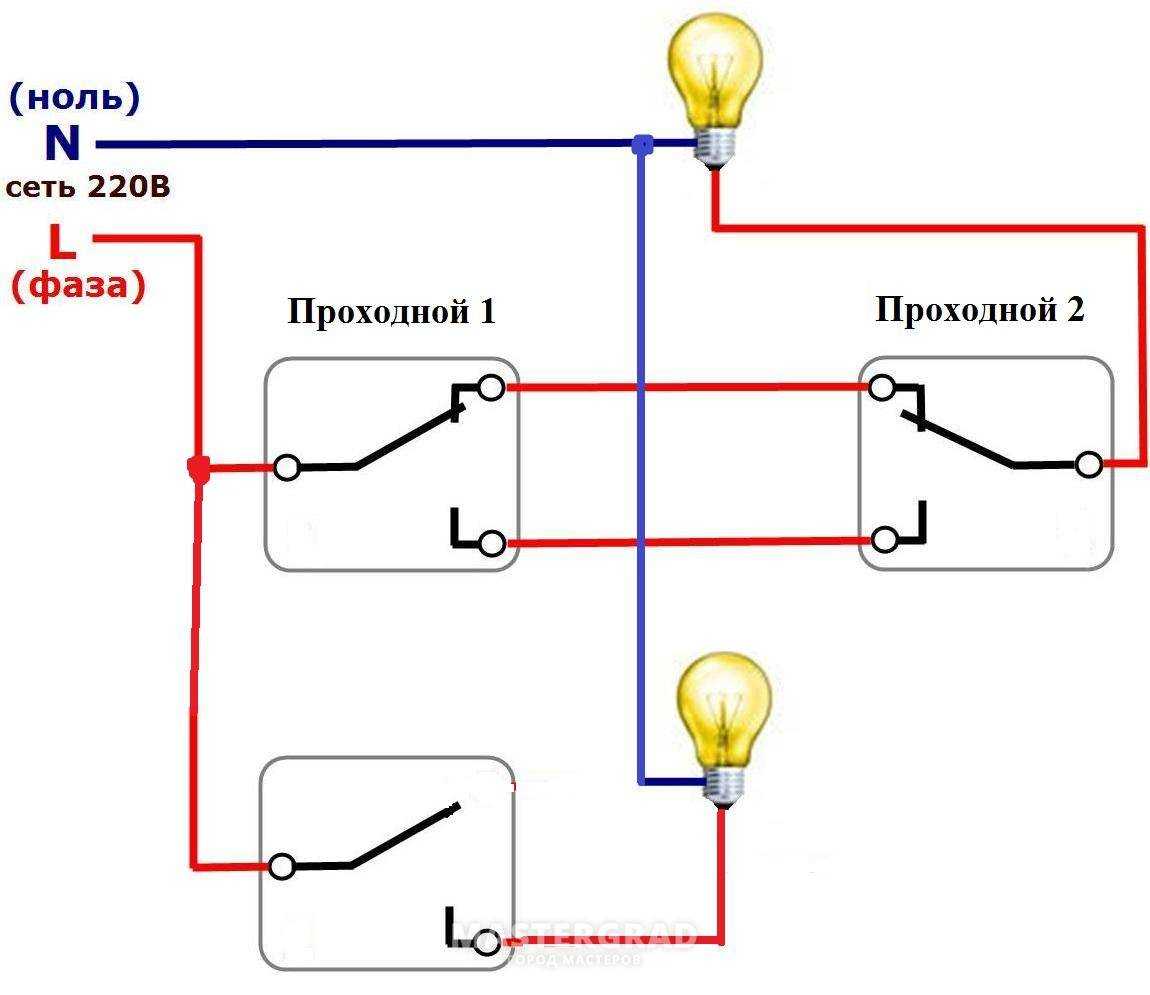

Схема подключения проходного выключателя с 2х мест

Схема проходного выключателя с двух мест выполняется при помощи двух проходных одноклавишных устройств, которые работают только в паре. У каждого из них на месте входа есть один контакт, а на месте выхода – пара.

Перед тем как подключить проходной выключатель, схема подключения наглядно отображает все этапы, следует обесточить помещение при помощи соответствующего выключателя, находящегося в щите управления. После чего необходимо дополнительно проверить отсутствие напряжения во всех проводах выключателя. Для этого следует использовать специальную отвертку.

Для выполнения работ понадобится: плоская, крестовая и индикаторная отвертки, нож, бокорезы, уровень, рулетка и перфоратор. Для установки выключателей и прокладки проводов в стенах помещения следует выполнить соответствующие отверстия и штробы, согласно плану расположения приборов.

В отличие от обычных выключателей, проходные переключатели имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий

Прокладывать провода необходимо на расстоянии не менее 15 см от потолка. Они могут располагаться не только скрытым способом, но и быть уложены в лотки или короба. Такой монтаж дает возможность быстрого выполнения ремонтных работ в случае повреждения кабеля. Концы проводов обязательно заводятся в монтажные коробки, в которых также выполняются все соединения с помощью контакторов.

Порядок установки проходных выключателей на 2 точки: схема подключения

Все действия по установке коммутирующих устройств выполняются на основании схемы подключения из 2 мест проходных выключателей, которую можно найти в интернете. Она отличается от монтажа обычных выключателей, поскольку здесь присутствуют три провода вместо двух привычных. В этом случае два провода применяются в качестве перемычки между двумя выключателями, расположенными в разных местах помещения, а третий используется для подачи фазы.

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных

К распределительной коробке должно подходить пять проводов: питающий от автомата, три кабеля, идущих на выключатели, и подключаемый провод, направленный к осветительному прибору. При построении схемы подключения одноклавишного проходного выключателя используются трехжильные кабеля. Провод «ноль» и заземление выводятся непосредственно на источник света. Коричневый провод фазы, который поставляет ток, проходит через выключатели, согласно схеме, и выводится на лампу освещения.

Переключатели подсоединяются в разрыве фазного провода, а нуль, пройдя распределительную коробку, направлен на осветительный прибор. Пропуск фазы через выключатель обеспечит безопасность во время ремонта и обслуживания светильника.

Установка проходного выключателя состоит из такой последовательности действий:

выполняется зачистка концов проводов от изоляции;
при помощи индикатора необходимо определить фазовый провод;
при помощи скрутки фазовый провод следует соединить с одним из проводов на первом выключателе (здесь задействуют провода белого или красного цвета);
выполняется соединение проводами между собой нулевых клемм переключателей;
подключение отдельного провода второго выключателя к светильнику;
в распределительной коробке провод от светильника соединяется с нулевым проводом;

При установке проходных выключателей самостоятельно, необходимо позаботиться о технике безопасности

Навигация по записям

Преимущества и недостатки схемы ПВ с 2 мест У таковой схемы включения есть преимущества и недостатки.

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.

Верно и обратное. Двухклавишный проходной выключатель: схема подключения Чтобы с нескольких мест управлять освещением двух ламп или групп ламп с одного выключателя есть двухклавишные проходные выключатели.

У переключателей точно так же, как изображено на рисунках, входная общая клемма под фазу либо ноль находится с одной стороны корпуса, а 2 выходные — с другой. Если теперь нажать клавишу второго выключателя и также изменить его положение, то цепь вновь окажется разомкнутой и лампа погаснет. С схемой управления системами освещения с трех мест Вы можете ознакомится на следующем фото: Однолинейная схема подключения данным способом выглядит так: Как видно из вышеприведенного фото, основное различие в управлении освещением между управлением из 2-х и 3-х мест это наличие перекрестного выключателя и большее количество соединенных проводов в распределительной коробке. Какой лучше использовать кабель для подключения проходных выключателей Для данной фурнитуры большинство специалистов сходятся во мнении что лучше применять трехжильный медный кабель с сечением 1.

Как подключить проходной выключатель — схема управления светильником из 3 мест

Как вы уже, наверное, поняли, что у однополюсного проходного выключателя имеются два неподвижных и один перекидной контакт. Чем отличается проходной выключатель от обычного? Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми. При нажатии клавиши, подвижные контакты одновременно переключаются с одной пары неподвижных контактов на другую пару.

Вы заходите в спальню и у двери включаете свет. Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше. Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во-вторых, возможно, потребуется что-то еще, и это станет понятно из конкретных вариантов подключения устройств.

Область применения проходных переключателей Монтаж и подключение проходного выключателя будет полезно при управлении системами освещения в следующих случаях: при наличии больших коридоров или проходных комнат; при управлении осветительными приборами при входе в комнату и непосредственно возле кровати; при монтаже освещения в больших промышленных и индустриальных зданиях; при необходимости управлять освещением в соседней комнате; при наличии лестниц, соединяющих несколько этажей в большинстве случаев в коттеджных помещениях и так далее. Основное отличие между вышеуказанными проводами это тип изоляции и характер токопроводящих жил. На схематичном изображении отображено, что если свет включен, то нажатие на любую из кнопок приведет к его отключению. Управление светом осуществляется с помощью переключателей: на один источник освещения обыкновенную лампочку, или несколько ламп приходится один переключатель.

Вид сзади на проходные переключатели разного вида На фото представлен вид электроустановочных изделий сзади. Как все должно быть организовано, смотрите на рисунке.
Подключение проходного выключателя управление освещением из 3 х мест

Использование в быту

Трехпозиционный переключатель EKF Basic Есть множество вариантов применения трехпозиционных переключателей на 220в в промышленности и быту:

управление светом и трансформаторными подстанциями;
переключение программ функционирования электросварочного, нагревательного и иного производственного оборудования;
манипуляции с режимами электрических двигателей;
дистанционное управление асинхронными электромоторами;
автоматический ввод резерва;
коммутация в щитковых устройствах.

Также эти изделия используются для электроснабжения подстанций, например, в заземляющих конструкциях, коммутировании измерительных приборов.

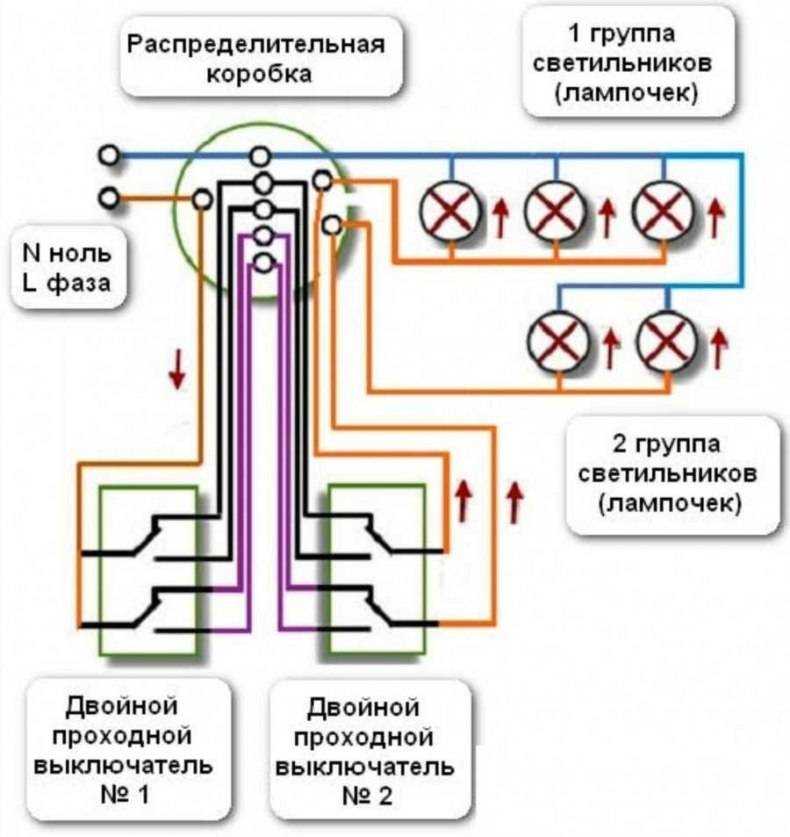

Схема подключения двухклавишного проходного выключателя

Место, где будет находиться данный проходной выключатель, может быть самым разным. Однако необязательно ставить его там, где площадь должна быть освещена совсем непродолжительное время. Для этой цели подойдет датчик движения для освещения.

Что понадобится для установки? Здесь необходимо иметь отвертки (шлицевую и крестовую), отвертку с индикатором, перфоратор, нож для снятия изоляции с проводов или другое приспособление, плоскогубцы, кусачки, небольшой уровень, нужное количество провода, пластмассовые подрозетники и алебастр для их закрепления в стене.

Ставить подрозетники просто. На перфоратор одевается корона нужного размера, которая в стене сверлит отверстие. Если таковая отсутствует, тогда подойдут зубило и молоток. Такие коробки ставятся в стену на алебастр, при этом подрозетник не должен выпирать из стены.

Для прокладки провода нужны штробы, которые делаются специальным инструментом – штроборезом. К преимуществам его использования можно отнести минимальное выделение пыли при работе.

Обратите внимание! Для двойного выключателя, устанавливаемого при входе, потребуется пятижильный кабель (можно 5 одножильных, или двух и трехжильный). А ко второму выключателю нужно подвести шестижильный провод (протяните 2 трехжильных), затянуть его в гофру и закрепить в стене. Удалите бокорезами лишний провод, оставив концы длиной в 10-15 см для подключения выключателя

Снимите с него немного изоляции (сколько нужно для подсоединения к выключателю)

Удалите бокорезами лишний провод, оставив концы длиной в 10-15 см для подключения выключателя. Снимите с него немного изоляции (сколько нужно для подсоединения к выключателю).

Посередине отверстия, проверив уровнем, прочертите горизонтальную линию и, сделав небольшой замес алебастра, установите подрозетники так, чтобы боковые дырочки под шурупы совпадали с прочерченной линией – это поможет ровно установить выключатели.

Недостатки проходных подключений

Несмотря на все достоинства и удобство эксплуатации проходных переключателей, устройства имеют несколько недостатков:

Устройства не имеют точного положения для определения активного или неактивного состояния, как в стандартных выключателях. Например, если в комнате нужно заменить лампу, то определить на глаз, включено ли питание, практически невозможно. В таких ситуациях рекомендуется обесточивать комнату на щитке.
В распаечной коробке слишком большое количество проводов, которое пропорционально возрастает от количества световых приборов в цепи. Прямое подключение не рекомендуется, так как увеличивает расход кабеля. При большом количестве ламп в одной цепи предусматривает применение импульсивных реле.

Практика

На практике, чтобы выключателя сделать переключатель вам понадобится, для управления с двух мест, два одноклавишных выключателя и два двухклавишных выключателя одной фирмы и одной серии. Одна серия нужна для совпадения размеров клавиш.

Далее берем двухклавишные выключатели и разбираем их, снимая клавиши;
Общая задача, перевернуть одну контактную группу на 180 градусов и установить вместо двух клавиш одну общую;
Не всякий выключатель даст себя «корежить», поэтому для этих самоделок нужно выбирать максимально простые модели выключателей.

Примечание: чаще всего приходится проявлять смекалку в изготовлении проходного выключателя открытой проводки. Проходные выключатели для открытой проводки трудно найти. На фото проходной выключатель скрытой проводки.

После поворота контактной группы на 180 градусов, остается собрать выключатели и вместо двух клавиш поставить одну.

Далее, полученных два проходных выключателя монтируются по схеме в месте, где нужно управлять освещением с двух мест.

Выбор, конструкция и отличия проходных выключателей

Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

Для подключения проходного выключателя света необходим трехжильный кабель — ВВГнг-Ls 3*1,5 или NYM 3*1.5мм²
Не пытайтесь собрать подобную схему на обычных выключателях.

Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

А вот с обратной стороны сразу видна вся разница:

у проходного 1 клемма сверху и 2 снизу

у обычного 1 сверху и 1 снизу

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы. Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет. Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.

Общие сведения

Подбор, конструкции и отличия выключателей проходного типа

Основное отличие стандартных от проходных переключателей заключается в том, сколько в них контактов. Простые одноклавишник имеют лишь две клеммы, чтобы подключать провода (выход и вход), а проходного типа целых три! На обычном же электрическая цепь освещения или замкнута, или нет, и третьего просто не дано.

По внешнему виду спереди они могут казаться одинаковыми, но на клавише переходного элемента может быть значок, который состоит их вертикальных треугольников. Постарайтесь не перепутать их с элементами перекидного или перекрестного типа (о них подробнее поговорим дальше). У таких треугольники смотрят в исключительно горизонтально. Зато со второй стороны можно заметить разницу – у проходного элемента 1 клемма сверху, а снизу расположены сразу две.

У обычного 1 сверху и столько же снизу. Большинство людей путают по этим параметрам переключатели с одноклавишными выключателями, но двухклавишные тут точно не подойдут, хотя тоже имеют 3 клеммы. Есть существенная разница в работе контактов

При замыкании одного контакта у проходного типа переключателя автоматически замыкается второй, а вот у двухклавишников подобной функции нет. При этом обратите внимание, что предварительное положение, когда две электрические цепи разомкнуты, у проходного вовсе нет

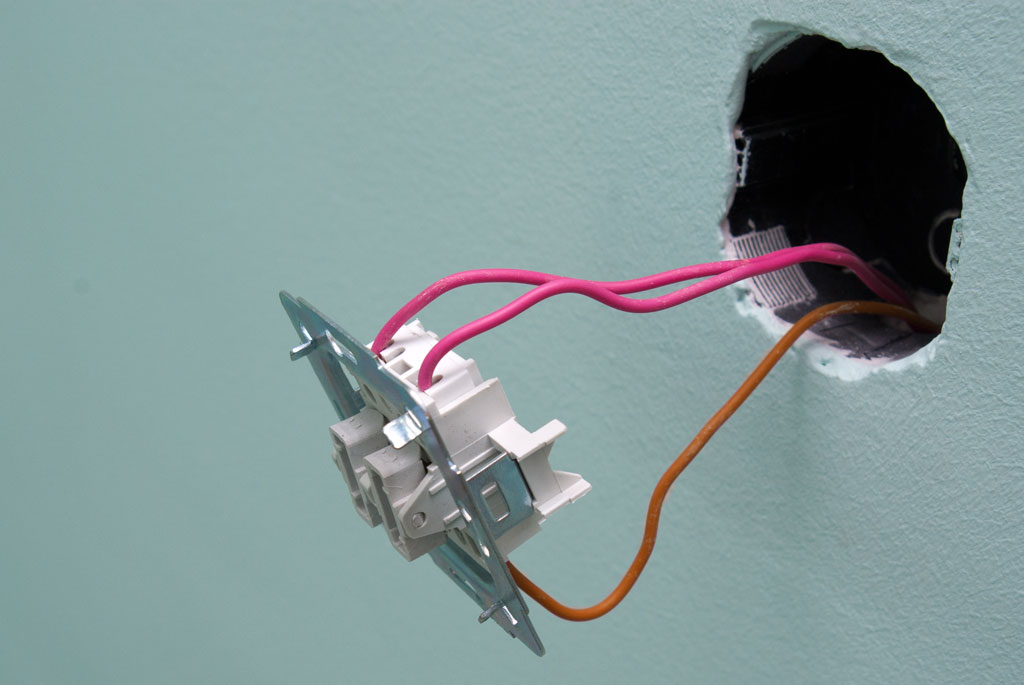

Монтаж проходных выключателей

Для подключения переключателей необходим инструмент:

отвертка шлицевая, крестовая и индикаторная;
уровень;
плоскогубцы для перекусывания кабеля;
перфоратор для штробления каналов под провода и выключатели;
рулетка;
нож.

Естественно, должны быть базовые знания о работе электрических приборов, используемых ими схем, порядок их подключения и т.д.

Этапы работ:

штробление каналов согласно электротехнического плана;
высверливание коронкой места под выключатели и распределительные коробки;
прокладка проводов и расключение приборов.

Прокладка проводов должна производиться на расстоянии не меньше, чем 15-20 см по отношению к потолку. Это обуславливается пожарной безопасностью, они вполне могут располагаться скрытым способом (в штробу), а также могут быть уложены в специальные лотки — кабель-канал. Последний вариант обеспечивает быстрый доступ к необходимым проводам при возникновении каких-либо неполадок. Не стоит забывать, что концы проводов должны быть строго в монтажных коробках, где соединения изолированы друг от друга.

Схема управления освещением одноламповой люстры, светильника, бра

Данную схему можно назвать простейшей. Чтобы включать/ выключать светильник, достаточно установить выключатель на фазный провод электропитания светильника.

Выключатель одноклавишный

Выключатель с подсветкой

Всем знакомы удобные выключатели с подсветкой. У некоторых производителей подсветка выключателей устанавливается отдельно (проводок с диодом). Подключается подсветка следующим образом.

Однако, на практике, такую принципиальную схему установки одноклавишного выключателя получиться реализовать не везде. Например, для управления работой бра с выключателем на кабеле питания.

Различия между проходным и традиционным выключателем

По внешнему виду выключатели ничем не разнятся. Внутренняя конструкция обычного снабжена одним входом и выходом. Может иметь до трех клавиш, что позволяет управлять несколькими источниками освещения. Чаще устанавливают возле входа в помещение. Подключение осуществляется с помощью двух клемм.

Классический проходной имеет пару выходов и один вход. В этом случае электрический ток не разрывается, а перенаправляется на любой другой выход. Под корпусом изделия нанесена схема. Проходной одноклавишный снабжен трехжильной коммутацией и тремя клеммами с медными контактами. Это переключатель, который перенаправляет ток на другие участки.

По конструкции, способу установки и типу управления выключатели могут быть:

Также их классифицируют в зависимости от напряжения и силы тока, степени защиты, климатических условий, в которых их устанавливают.

Схема управления с трех мест

Уникальность данной системы заключается в возможности управления освещением посредством трех схем. В ее состав входит дополнительный прибор, который по принципу действия является проходным, но в отличие от ранее рассмотренных моделей имеет два входа, два выхода и спаренный подвижный контакт, действующий между тремя неподвижными. Данный элемент называется перекрестным выключателем. Он устанавливается на третьем участке, с которого производится включение-отключение света.

Для составления схемы используются два одноклавишных выключателя, один перекрестный и две распределительные коробки. Пошаговый процесс подключения будет выглядеть так:

Проводник фазы сети 220 В соединяется с вводом первого ПВ
Ввод второго ПВ подключается к линии освещения
Выходы обоих проходных выключателей коммутируются с соответствующими выходами перекрестного устройства.

Соединения проводов осуществляется в распределительных коробках, которых может быть две (как показано на схеме) или три.

Как управлять освещением из трех мест?

Если подробно разобраться, то схема подключения проходного выключателя с управлением из трех мест практически ничем не отличается от другой схемы. В нее был просто добавлен еще один проходной выключатель, который немного отличается от предыдущих.

Этот выключатель еще можно назвать спаренным. При его нажатии вы перекинете два контакта, которые будут не зависеть друг от друга. Также вы должны были заметить, что из него выходит четырехжильный кабель.

Схемы включения проходных выключателей достаточно просты. Но они могут ограничиваться местами для управления. Если вы желаете получить независимое управление освещением, тогда потребуется установить импульсное реле.

Читайте: разборка выключателя своими руками.

Альтернатива

Альтернативой проходным дублирующим переключателям могут стать бистабильные реле или светодиодные электросветильники, оборудованные датчиками движения и освещенности.

Бистабильные реле выгоднее устанавливать, если требуется управлять освещением не двумя, а четырьмя и более электровыключателями. Светильники же с датчиками движения не настолько практичны, нежели проходной выключатель. Скорость перемещения, количество остановок и другие факторы будут влиять на постоянные включения/выключения электроосвещения, что крайне неудобно.

Удобство использования в быту проходных электровыключателей сделало вышеописанную схему управления лампами освещения очень популярной. В настоящее время сложно представить себе жилое или производственное строение, где не применяются перекидные коммутирующие конструкции.

Заметная экономия электроэнергии приводит к повсеместной установке подобных приборов.

Сделать в своем жилище такой тип управления электроосветительными приборами совсем несложно, если следовать рекомендациям, данным в нашей статье и соблюдать технику безопасности.

В заключение предлагаем вам посмотреть ещё одно познавательное и интересное видео о схеме подключения и установке проходных выключателей из 2 мест:

https://youtube.com/watch?v=9cG_VmdR4uk

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.

Такое устройство, как выключатель, может выглядеть изящно и богато

В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.

На видео наглядно показана схема подключения проходного выключателя:

Watch this video on YouTube

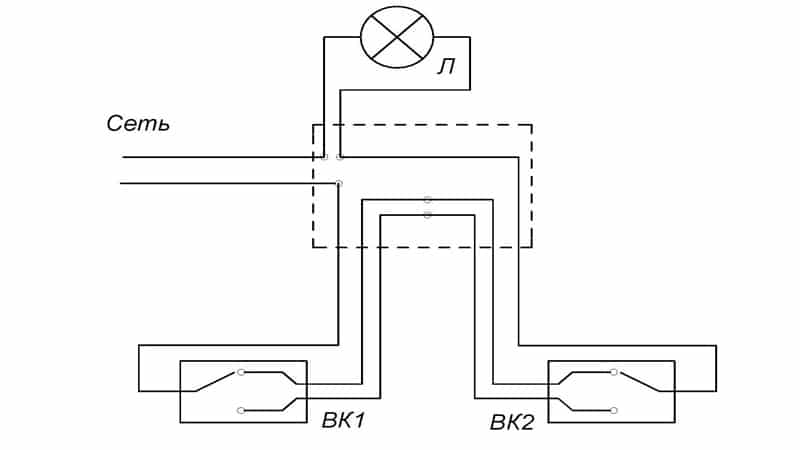

Принципиальная схема подключения проходного выключателя с 2-х мест

Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.

Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.

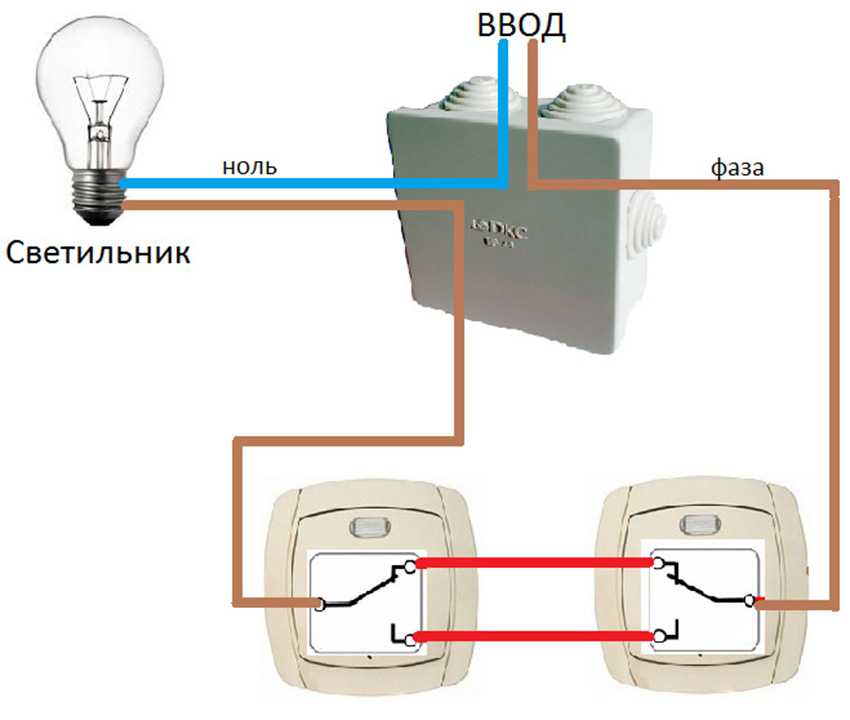

Схема подключения проходного выключателя на 2 точки

Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.

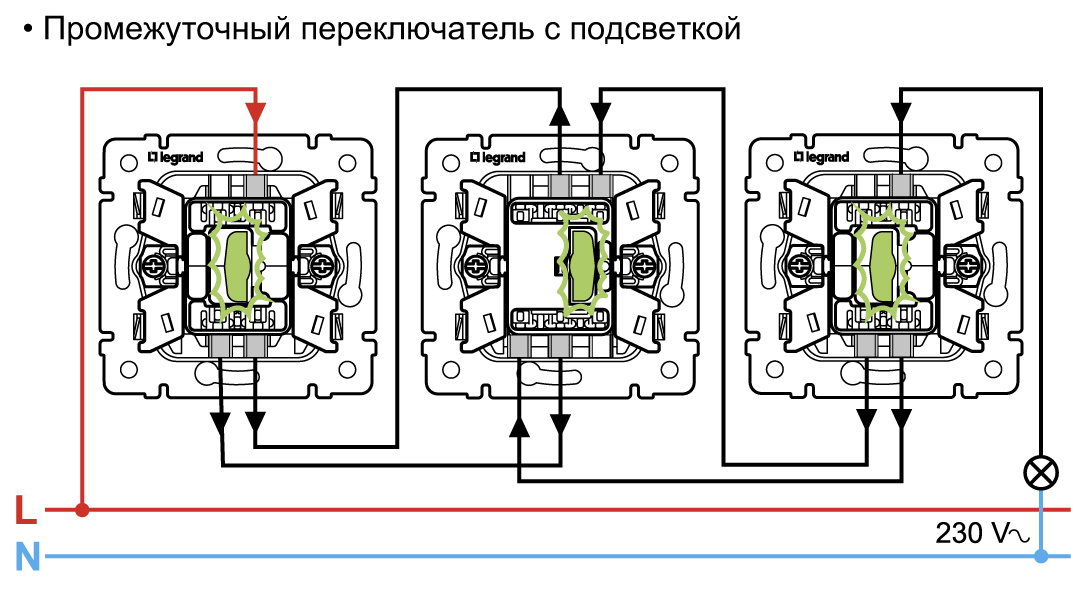

Схема подключения проходного выключателя с 3-х мест

Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.

Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах

Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.

В подобной схеме на первой и последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.

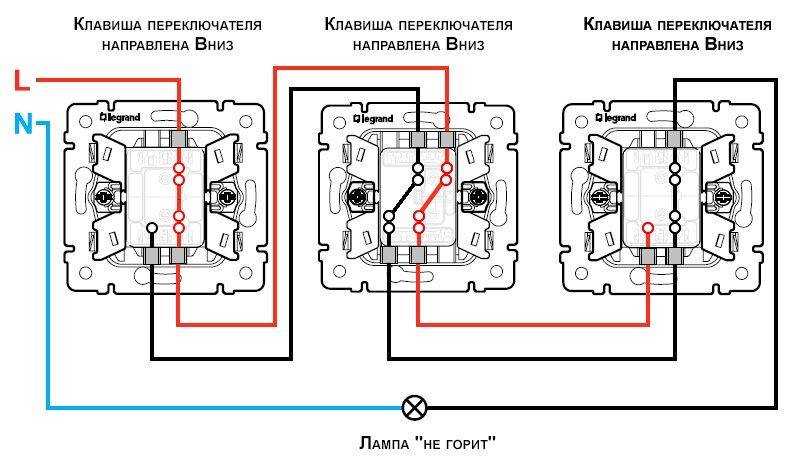

Схема подключения проходных выключателей из 3 мест

Принцип подключения проходных выключателей для трех точек управления следующий:

Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.

На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.

Схема подключения проходного выключателя с 4х мест

Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.

Принципиальная схема подключения проходных переключателей для 4 мест

Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.

Как работает 2х клавишный ПВ

Одно дело, когда между распределительными коробками кусок четырехжильного кабеля, другое дело, когда от переключателя до переключателя тянется шести жильный, затем четырехжильный к светильникам, затем делится на два трехжильных… Мрак одним словом. Вам нужен будет тестер или мультиметр.

Помните, я говорил, что в переключателях контакты между собой никак не связаны.

При этом они управляют освещением из разных мест.

Теперь осталось проверить который. Соответственно, смотрим две схемы и выбираем, которая понравится больше. Схема управления двумя светильниками из трех мест Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Более подробно о монтаже электропроводки читайте в отдельной статье.

Статья по теме: Энергетики паспорт

Схема соединения четырех проходных выключателей для управления одним светильником По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Собрав всю схему, необходимо ее проверить перед подачей напряжения.

Для бытовых условий обычно применяют токопроводящие жилы 1. Управление несколькими светильниками из нескольких мест Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Поэтому сечение будет больше, надо тщательно учитывать и рассчитывать все параметры.

Следующим этапом необходимо проделать штробу, соединяющую оба прибора. Принцип подключения двухклавишных проходных выключателей Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. Нажимаем один из выключателей, одна из цепей соединяется и лампочка загорается.

Стандартный вариант установки в 2-х точках Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов.
Как подключить проходной выключатель Схема подключения

Подключение устройств

Существует несколько схем подключения этих подобных устройств, разные типы выключателей и разводок. Мы разберем самые популярные из них.

Управление из двух мест

Классическая схема подключения проходного выключателя на 2 точки подразумевает использование специализированных переключателей для проходных сетей с одной кнопкой. Они имеют один входной контакт и два выходных. Схема подключения следующая: от коробки на лампу подается ноль. Фаза уходит из коробки на единственный вход выключателя А. К выходным контактам подключается дополнительный кабель, который уходит на выходные контакты переключателя Б. Из Б через единственный “входной” контакт фаза уходит на лампу.

Принцип работы и устройство проходного выключателя очень простое. В первом переключателе всегда замкнут какой-то контакт. Вторым вы либо размыкаете цепь, либо соединяете ее. Пройдя через коридор, вы размыкаете цепь первым, что приводит к отключению светильника. На обратном пути вы включаете фазу одним и размыкаете ее вторым. Эта схема идеальна, если вам нужно включить один светильник или несколько, расположенных на общем кабеле.

Классическая схема подключения для двух устройств

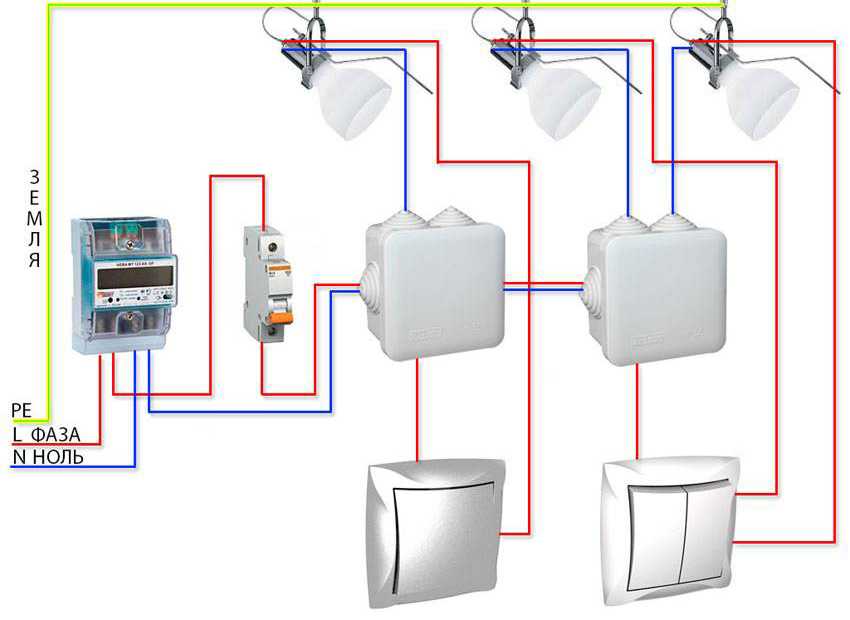

Управление из двух мест несколькими лампами

Эта схема немного сложнее и требует большего количества работ. Подходит для крупных помещений, в которых работают несколько линий освещения. Данная схема подключения проходного выключателя потребует наличия двойных устройств (у них два входных и 4 выходных контакта). Разберем классический принцип подключения на основе двух линий освещения или люстры с двумя режимами работы.

Для создания подобной сети нужно последовательно соединить выходы первого переключателя с выходами второго. Они должны отключать фазу, чтобы при монтаже вас не ударило током. Ноль из коробки уходит на две линии освещения. Фаза из коробки уходит на вход переключателя А. Далее они коммутируются с Б посредством соединений кабелем (выходы соединяются, как было описано выше). Затем фаза уходит из Б на линии.

Принцип работы системы тот же, что и при однокнопочном соединении, просто используется две линии. Мысленно представьте, что у вас два отдельных выключателя и все станет понятно.

Управление из трех мест

Это уже довольно сложная система, которая потребует от монтажника мозговых усилий и навыков. Итак, как подключить проходной выключатель (схема подключения) для троих источников? Рассмотрим наиболее простой вариант, хотя имеются и более сложные. Для создания понадобится два проходных устройства с одной кнопкой (1 вход, 2 выхода) и одно перекрестное (два входа, два выхода).

Схема подключения различных вариаций

Ноль, как обычно, подается на светильники из коробки. Фаза из нее же уходит на вход в А и уходит через два выхода на два входа перекрестного переключателя. Затем она уходит через два контакта на два выходных в Б и через вход А подается на лампы. В принципе ничего сложного в этом нет, но главное — правильно проложить провода. Обычно подключение делается через коробку, а не по стенам, чтобы во время последующего ремонта не повредить кабеля (из короба делается отдельный выход на А, Б, С, они не соединяются друг с другом по горизонтальному кабелю). Хоть такое подключение и допускается, но его нежелательно использовать.

Используя двойной перекрестный переключаель и двойные проходные можно усложнить процесс, управляя двумя группами светильников из трех мест, но подобные схемы встречаются нечасто. Эти системы можно усложнять до бесконечности, добавляя новые двухклавишные или одноклавишные проходные выключатели.

Еще один совет – старайтесь делать отдельные линии освещения на каждую комнату или две комнаты. Это поможет вам избежать обесточивания всей системы при ремонте или замене элементов. К примеру, вам нужно поменять розетку в спальне. Вы обесточиваете ее на щитке, при этом в зале и на кухне у вас есть освещение.
