Как сделать лазер? простой лазер своими руками

Как сделать лазер из дисковода?

Порядок сборки простейшего лазера состоит из следующих этапов.

Для начала разбираем ROM и извлекаем подвижную каретку, на которой расположены лазерные диоды

Делаем это аккуратно, чтобы не повредить их.
Обратите внимание, на каретке расположены два лазерных диода: один — читающий, другой – пишущий. Нас интересует второй

Он очень крепко впаян в радиатор.

В нашей конструкции радиатор также будет необходим. Поэтому можно использовать имеющийся: в этом случае диод нужно отсоединить вместе с радиатором. Если мы планируем использовать новый радиатор, то отрезаем контакты диода в месте их входа в радиатор.

Диоды – «нежные» устройства, выходят из строя от статического электричества. Мы советуем спаять или обмотать проволокой ножки диода перед всеми манипуляциями с ним.

Припаиваем извлеченный диод к преобразователю напряжения NCP1529. Диоды имеют полярность. Несоблюдение полярности приводит к выходу диодов из строя.

С противоположной стороны диода монтируем коллиматор. Это нужно для концентрации света в один пучок.
Преобразователь с другой стороны соединяем проводами с контактами корпуса, в который будут вставлены питающие батарейки.
Далее со стороны корпуса, из которого будет выходить луч лазера, монтируем линзу из привода. Это самая кропотливая часть работы. Здесь важно соблюсти правильное фокусное расстояние, чтобы луч был тонким и неразмазанным. Придется поэкспериментировать. Линза из привода дает оптимальный луч.
Помещаем все детали в корпус, вставляем батарейку, проверяем работоспособность. Возможно, потребуется более точная юстировка линзы.

Сделать из обычного проходной выключатель совсем не сложно. Разница в количестве контактов. В проходном выключателе, в отличие от простого, три контакта вместо двух.

При подключении блока розетка-выключатель возникает необходимость определить, какой кабель фазный, а где ноль и заземление. В этом поможет такой инструмент, как индикаторная отвертка.
Таким образом можно собрать наиболее простой лазер. Что может делать такой кустарно изготовленный «усилитель света»:

Зажигать спичку на расстоянии.
Плавить полиэтиленовые пакеты и тонкую бумагу.
Испускать луч на расстояние более 100 метров.

Такой лазер представляет опасность: он не прожжет кожу или одежду, но может повредить глаза.Поэтому пользоваться таким устройством нужно осторожно: не светить им в отражающие поверхности (зеркала, стекла, светоотражатели) и в целом быть предельно аккуратным – луч может причинить вред, попав в глаз даже с расстояния в сто метров

Типы лазерных указок

Ранние модели лазерных указок использовали гелий-неоновые (HeNe) газовые лазеры и излучали в диапазоне 633 нм. Они имели мощность не более 1 мВт и были очень дорогими. Сейчас лазерные указки, как правило, используют менее дорогие красные диоды с длиной волны 650-670 нм. Указки чуть подороже используют оранжево-красные диоды с λ=635 нм, которые делают их более яркими для глаз, так как человеческий глаз видит свет с λ=635 нм лучше, чем свет с λ=670 нм. Производятся и лазерные указки других цветов; например, зеленая указка с λ=532 нм — хорошая альтернатива красной с λ=635 нм, поскольку человеческий глаз приблизительно в 6 раз чувствительнее к зелёному свету по сравнению с красным. В последнее время набирают популярность жёлто-оранжевые указки с λ=593,5 нм и синие лазерные указки с λ=473 нм.

Красные лазерные указки

Самый распространенный тип лазерных указок. В этих указках используется лазерные диоды с коллиматором. Мощность варьируется приблизительно от одного милливатта до ватта. Маломощные указки в форм-факторе брелока питаются от маленьких батареек-«таблеток» и на сегодняшний день (апрель 2012 г.) стоят порядка 1$. Мощные красные указки — одни из самых дешевых по соотношению цена/мощность. Так, фокусируемая лазерная указка мощностью 200мВт, способная зажигать хорошо поглощающие излучение материалы (спички, изоленту, тёмную пластмассу и т. д.), стоит порядка 20-30$. Длина волны — примерно 650 нм.

Более редкие красные лазерные указки используют Твердотельный лазер c диодной накачкой (diode-pumped solid-state , DPSS) и работают на длине волны 671 нм.

Зеленые лазерные указки

Устройство зеленой лазерной указки типа DPSS, длина волны 532nm.

Луч лазерной указки 100мВт, направленный в ночное небо.

Зеленые лазерные указки начали продаваться в 2000 году. Самый распространенный тип твердотельных с диодной накачкой (DPSS) лазеров. Лазерные диоды зелёного цвета не производятся, поэтому используется другая схема. Устройство намного сложнее, чем у обычных красных указок, и зелёный свет получают довольно громоздким способом.

Сначала мощным (обычно >100 мВт) инфракрасным лазерным диодом с λ=808 нм накачивается кристалл ортованадата иттрия с неодимовым легированием (Nd:YVO 4), где излучение преобразуется в 1064 нм. Потом, проходя через кристалл титанила-фосфата калия (KTiOPO 4 , сокр. KTP), частота излучения удваивается (1064 нм → 532нм) и получается видимый зелёный свет. КПД схемы около 20 %, большая часть приходится на комбинацию 808 и 1064 нм ИК . На мощных указках >50 мВт нужно устанавливать инфракрасный фильтр (IR-фильтр ), чтобы убрать остатки ИК-излучения и избежать повреждения зрения. Также стоит отметить высокую энергозатратность зелёных лазеров — в большинстве используются две AA/AAA/CR123 батареи.

473 нм (бирюзовый цвет)

Данные лазерные указки появились в 2006 году и имеют схожий с зелёными лазерными указками принцип работы. 473 нм свет обычно получают путем удвоения частоты 946 нм лазерного излучения. Для получения 946 нм используется кристалл алюмо-иттриевого граната с добавками неодима (Nd:YAG).

445 нм (синий цвет)

В этих лазерных указках свет излучается мощным синим лазерным диодом. Большинство подобных указок относится к 4-му классу лазерной опасности и представляет очень серьёзную опасность для глаз и кожи. Своё активное распространение начали в связи с выпуском компанией Casio проекторов , использующих вместо привычных ламп мощные лазерные диоды.

Фиолетовые лазерные указки

Свет в фиолетовых указках генерируется лазерным диодом, излучающим луч с длиной волны 405 нм. Длина волны 405 нм находится на границе диапазона, воспринимаемого человеческим зрением и поэтому лазерное излучение таких указок кажется тусклым. Однако, свет указки вызывает флюоресценцию некоторых предметов, на которые он направлен, яркость которой для глаза выше, чем яркость самого лазера.

Фиолетовые лазерные указки появились сразу после появления Blu-ray -приводов, в связи с началом массового производства лазерных диодов на 405 нм.

В жёлтых лазерных указках используется DPSS лазер, излучающий одновременно две линии: 1064 нм и 1342 нм. Это излучение попадает в нелинейный кристалл, который поглощает фотоны этих двух линий и излучает фотоны 593,5 нм (суммарная энергия 1064 и 1342 нм фотонов равна энергии фотона 593,5 нм). КПД таких жёлтых лазеров составляет около 1 %.

Процесс изготовления простейшего лазерного резака

Основным рабочим элементом самодельного резака предложенной конструкции является лазерный элемент пишущего компьютерного дисковода. Выбирать именно пишущую модель дисковода следует потому, что лазер в таких устройствах отличается более высокой мощностью, позволяющей выжигать дорожки на поверхности установленного в них диска. В конструкции дисковода считывающего типа также присутствует лазерный излучатель, но его мощность, используемая лишь для подсвечивания диска, невысока.

Лазерный излучатель, которым оснащается пишущий дисковод, размещается на специальной каретке, способной передвигаться в двух направлениях. Чтобы снять излучатель с каретки, необходимо освободить его от большого количества крепежных элементов и разъемных устройств. Снимать их следует очень аккуратно, чтобы не повредить лазерный элемент. Кроме обычных инструментов, для извлечения красного лазерного диода (а для оснащения лазерного самодельного резака нужен именно он) потребуется паяльник, чтобы аккуратно освободить диод от имеющихся паяных соединений

Извлекая излучатель из посадочного места, следует соблюдать аккуратность и осторожность, чтобы не подвергать его сильному механическому воздействию, которое может стать причиной его выхода из строя

Излучатель, извлеченный из пишущего компьютерного дисковода, необходимо установить вместо светодиода, которым изначально укомплектована лазерная указка. Для выполнения такой процедуры лазерную указку нужно разобрать, разделив ее корпус на две части. В верхней из них и находится светодиод, который следует извлечь и заменить на лазерный излучатель от пишущего компьютерного дисковода

Закрепляя такой излучатель в корпусе указки, можно использовать клей (важно только следить за тем, чтобы глазок излучателя располагался строго по центру отверстия, предназначенного для выхода луча)

Напряжения, которое вырабатывают источники питания в лазерной указке, недостаточно для того, чтобы обеспечить эффективность использования лазерного резака, поэтому применять их для оснащения такого устройства нецелесообразно. Для простейшего лазерного резака подойдут аккумуляторные батареи, используемые в обычном электрическом фонарике. Таким образом, совместив нижнюю часть фонарика, в которой размещаются его аккумуляторные батареи, с верхней частью лазерной указки, где уже находится излучатель от пишущего компьютерного дисковода, можно получить вполне работоспособный лазерный резак

Выполняя такое совмещение, очень важно соблюсти полярность аккумуляторных батарей, которые будут питать электроэнергией излучатель

Перед сборкой самодельного ручного лазерного резака предложенной конструкции из наконечника указки необходимо извлечь установленное в нем стекло, которое будет препятствовать прохождению лазерного луча. Кроме того, надо еще раз проверить правильность соединения излучателя с элементами питания, а также то, насколько точно располагается его глазок по отношению к выходному отверстию наконечника указки. После того как все элементы конструкции будут надежно соединены между собой, можно приступать к использованию резака.

Конечно, при помощи такого маломощного лазера не получится разрезать металлический лист, не подойдет он и для работ по дереву, но для решения несложных задач, связанных с резкой картона или тонких полимерных листов, он годится.

По описанному выше алгоритму можно изготовить и более мощный лазерный резак, несколько усовершенствовав предложенную конструкцию. В частности, такое устройство необходимо дополнительно оснастить такими элементами, как:

конденсаторы, емкость которых составляет 100 пФ и 100 мФ;
резисторы с параметрами 2–5 Ом;
коллиматор – устройство, которое используется для того, чтобы собрать проходящие через него световые лучи в узкий пучок;
светодиодный фонарик со стальным корпусом.

Конденсаторы и резисторы в конструкции такого лазерного резака необходимы для того, чтобы создать драйвер, через который электрическое питание будет поступать от аккумуляторных батарей к лазерному излучателю. Если не использовать драйвер и пустить ток на излучатель напрямую, последний может сразу выйти из строя. Несмотря на более высокую мощность, такой лазерный станок для резки фанеры, толстого пластика и тем более металла также не получится.

Деревянный интерьер своими руками

Вот вам деревянные обои из порезанных поперек бревен. Нарежьте заготовки из толстых веток сухих деревьев. Прикрепите их на стену при помощи жидких гвоздей. Вскройте лаком. Оригинальный эко-декор готов!

Один умелец задекорировал комод кольцами коры – смотрится оригинально и сказочно!

А это семейство шкафов на прогулке – и декор необычный, и для хранения всякой мелочи сгодится.

Не выбрасывайте ножки от старой мебели, вдруг когда-нибудь из них смастерите новый журнальный столик-многоножку. Забавно и оригинально.

А эти три многоногих столика созданы корейским дизайнером Чул Ан Квак. Идею двух из них ему навеяли лошади, бегущие галопом, а третью подарил работающий экскаватор.

Схема лазера своими руками

Первое, что необходимо сделать, — это разобрать DVD привод. Из привода нужно извлечь оптическую часть, отсоединив шлейфу. Затем вы увидите лазерный диод — его следует аккуратно достать из корпуса. Помните, что лазерный диод чрезвычайно чувствителен к перепаду температур, особенно к холоду. Пока вы не установите диод в будущий лазер, лучше всего выводы диода перемотать тонкой проволокой.

Чаще всего у лазерных диодов три вывода. Тот, что посередине, дает минус. А один из крайних — плюс. Вам следует взять две пальчиковые батарейки и подключить к извлеченному из корпуса диоду с помощью резистора в 5 Ом. Чтобы лазер засветился, нужно подключить минус батарейки к среднему выводу диода, а плюс — к одному из крайних. Теперь можно собрать схему лазерного излучателя. Кстати, питать лазер можно не только от батареек, но и от аккумулятора. Это уже дело каждого.

Чтобы ваш прибор при включении собирался в точку, можно использовать старую китайскую указку, заменив лазер из указки на собранный вами. Всю конструкцию можно аккуратно упаковать в корпус. Так она будет и выглядеть красивее, и храниться дольше. Корпусом может послужить ненужный стальной фонарь. Но также это может быть практически любая емкость. Мы выбираем фонарь не только потому, что он прочнее, но и потому, что в нем ваш лазер будет смотреться значительно презентабельнее.

Таким образом, вы сами убедились, что для сборки достаточно мощного лазера в домашних условиях не требуется ни глубоких познаний в науке, ни запредельно дорогого оборудования. Теперь вы можете собрать лазер сами и использовать его по назначению.

Универсальная указка

Довольно удобная вещь, с ее помощью можно подсвечивать необходимые слова, предложения, картинки на доске, при этом находясь довольно далеко, а еще в зависимости от того, насколько лазер приближен к объекту, можно выгравировать узоры на деревянных поверхностях. Сделать лазерную указку в домашних условиях несложно, если есть в наличии все комплектующие. С ее помощью можно будет поджечь спичку и бумагу, что довольно удобно на природе для разведения костра. Для этого потребуются следующие предметы:

Неисправный CD- или DVD-привод, но с исправной головкой, в которой находится оптика и лазер.
Самый дешевый фонарик.
Паяльник.
Припой и флюс или канифоль.
Брелок указку.
Фольгированный текстолит для изготовления платы.
Хлорное железо (для травления платы).
Клемные лепестки.
Клей и спирт.
Лазерный принтер.
Глянцевая бумага и утюг.
Радиодетали (тип SMD для экономии места). Монтаж такого типа деталей довольно нелегкое дело, но позволит значительно уменьшить габариты конструкции.
Стабилизатор напряжения LM2621.
R2 R1 –150 кОм, R4-500 Ом.
Керамические конденсаторы: С1-0.1 мкФ, С2-100 мкФ, С3-33мкФ, С4-33 пф, С5-0,1 мкФ, VD1 — не меньше 3-х ампер 1N5821, 30BQ060, 31DQ10, MBRS340T3
Катушка индуктивности L1, состоящая из ферритового кольца и 15 витков проволоки.

Для начала необходимо вытащить все внутренности, которые в дальнейшем пригодятся.

Затем, на плате, которая извлечена из указки, необходимо найти пластиковую гайку, открутить ее и вытянуть содержимое.

Взять паяльник и разогреть латунный коллиматор, который потом необходимо отсоединить.

Предварительно разобрать привод и извлечь из него лазерный диод и оптику. Далее необходимо приступить к разбору китайского фонарика.

Так как лазер довольно сильно греется, то для него необходимо изготовить своеобразный теплоотвод из лепестковых клемм, как показано на рисунках.

Коллиматор необходимо пропихнуть на 5 мм дальше для фиксации диода.

Важно не перепутать полярность светодиода, которую можно определить при помощи обычного мультиметра. После прозвонки нужно припаять к диоду два провода

Следующим шагом будет сборка и подключение схемы питания для светодиода.

Чертеж платы выглядит следующим образом.

После того как чертеж распечатан на лазерном принтере и перенесен на плату, можно приступить к монтажу радиодеталей на плату.

Когда элементы будут впаяны в плату, следует подсоединить диод к плате и питание в виде батареек.

Оптический усилитель можно использовать от ранее разобранного привода.

По окончании работы все помещается в корпус из-под фонарика. Такая лазерная указка удобна тем, что при приближении к объекту ее можно использовать как зажигалку или гравер. Но если луч отдалить от объекта, то он не будет вызывать возгорания и послужит отличной указкой или прицелом для пневматического пистолета.

В чем разница между готовыми моделями

Стоимость является главной причиной, почему множество умельцев прибегают к изготовлению лазерного резака своими руками. А принцип работы заключается в следующем:

Благодаря созданию направленного лазерного луча происходит воздействие на металл
Мощное излучение заставляет материал испаряться и выходить под силой потока.
В результате благодаря малому диаметру лазерного луча получается высококачественный срез заготовки.

Глубина врезания будет зависеть от мощности комплектующих. Если заводские модели оборудуются высококлассными материалами, которые обеспечивают достаточный показатель углубления. То самодельные модели способны справиться врезаться на 1-3 см.

Благодаря таким лазерным установкам можно сделать уникальные узоры в заборе частного дома, комплектующие для декорирования ворот или ограждений. Существует всего 3 вида резаков:

Твердотельные. Принцип работы завязан на использовании специальных сортов стекла или кристалликов светодиодного оборудования. Это недорогие производственные установки, которые используются на производстве.
Волоконные. Благодаря использованию оптического волокна можно получить мощный поток и достаточную глубину врезания. Они являются аналогами твердотельных моделей, но благодаря своим возможностям и характеристикам по производительности лучше их. Но и дороже.
Газовые. Из названия понятно, что для работы используется газ. Это может быть азот, гелий, углекислый газ. КПД таких устройств на 20% выше, чем у всех предыдущих. Их используют для резки, сварки полимеров, резины, стекла и даже металла с очень большим уровнем теплопроводности.

В быту без особых затрат можно получить только твердотельный лазерный резак, но его мощности при грамотном усилении, которое было разобрано выше, хватает для выполнения бытовых работ. Теперь у вас есть знания относительно изготовления такого устройства, а дальше только действовать и пробовать.

А у вас есть опыт в разработке лазерного резака по металлу своими руками? Поделитесь с читателями, оставив под этой статьей комментарий!

https://moyafanera.ru/instrumenty/rezhushhij-lazer-svoimi-rukami.html
https://promzn.ru/rezka-metalla/lazer-svoimi-rukami.html
https://wikimetall.ru/oborudovanie/lazer-dlya-rezki-metalla-svoimi-rukami.html

Второй вариант сборки

В данном случае при сборке лазерной установки необходимо руководствоваться следующей схемой.

Схема сборки лазерной установки

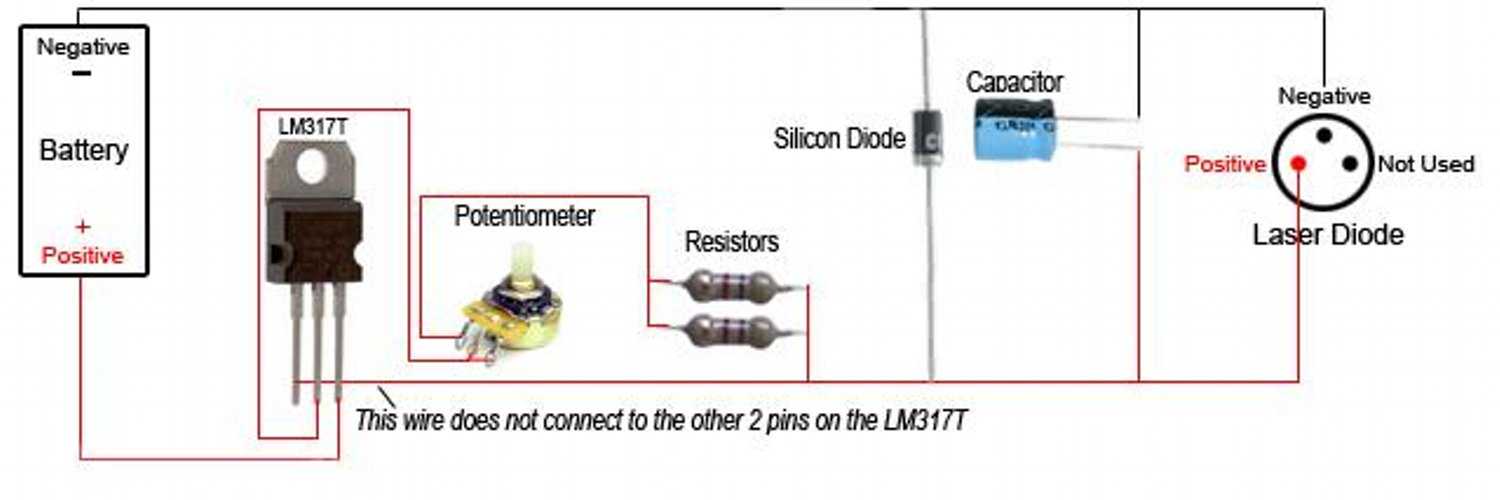

Данная схема, в отличие от вышеописанной не имеет проблем с падением яркости лазера. Эта проблема была решена благодаря применению в схеме
специального регулируемого стабилизатора (например, КРЕН12А или его распространенного аналога LM317T). При этом необходимо знать, что выбранный стабилизатор является компенсационным. Он подает напряжение примерно на 1.4 В больше, чем требуется. В результате, чтобы получить в схеме на лазерный диод 3 В нужно подать от 4.4 В до 37 В. При этом на выходе все равно будет 3 В (конечно, при условии правильно подобранных резисторов).
Если на схему подавать меньше 4.4 В, то яркость лазера начнет падать, что характерно для первой схемы. В результате возникнет ситуация, аналогичная разрядке аккумулятора. Для диодов 780нм на схему потребуется подавать от 3,8 В до 37 В. Поэтому в такой ситуации данная схема может оказаться неэффективной, так как вольт-амперная характеристика здесь будет сильно плавать в зависимости от температуры окружающей среды. А это может привести к перегоранию схемы, если повышение значения тока вовремя не удаётся отследить.

Чтобы избежать перегрева, необходимо до полного разогрева источника света измерять ток. Это позволить устранить риск повышения предельно допустимого значения тока.
Специалисты рекомендуют использовать сопротивление для R1 в значении Ом. А для определения параметра R2 необходимо использовать следующую формулу: R2=R1*(Uвых.-Uопор.)/Uопор.
Следует знать, что первоначально R2 нужно ставить несколько меньше, чем было получена цифра при вычислениях. При этом следует одновременно к диоду подключить последовательно мультиметр, чтобы оценивать силу тока. Это позволит избежать ситуации появления тока чрезмерного значения.
В этой схеме допускается использование таких же конденсаторов, как и в предыдущей. А вот резисторы должны быть более качественными, особенно их подключение. Если во время работы установки произойдет обрыв контакта (размыкание цепи), то из-за возросшего напряжения светодиодный диод перегорит.

Самостоятельная сборка лазера

Потребуется найти дисковод. Главное, чтобы его лазерный диод был исправен. Конечно, дома такого предмета может и не быть. В этом случае его можно приобрести у тех, у кого он есть. Зачастую люди выбрасывают оптические приводы, даже если их лазерный диод еще работает или продают их.

Выбирая привод для изготовления лазерного устройства, нужно обращать внимание на фирму, в которой он был выпущен. Главное, чтобы этой фирмой не была Samsung: приводы от этого производителя оснащены диодами, которые не имеют защиту от наружного воздействия

Следовательно, такие диоды быстро загрязняются и подвергаются тепловым нагрузкам. Они могут быть повреждены даже в результате легкого прикосновения.

Важно, чтобы привод при использовании по прямому назначению мог не только считывать, но и записывать информацию на диск. В записывающих принтерах есть инфракрасный излучатель, необходимый для сборки лазерного устройства

Работа заключена в следующих действиях:

Многие технические изобретения человек почерпнул, наблюдая за природными явлениями, анализируя их и применяя полученные знания в окружающей реальности. Так человек получил способность разжигать огонь, создал колесо, научился генерировать электричество, получил контроль над ядерной реакцией.

В отличие от всех этих изобретений лазер не имеет аналогов в природе. Его возникновение было связано исключительно с теоретическими предположениями в рамках зарождающейся квантовой физики. Существование принципа, который лег в основу лазера, было предсказано в начале ХХ в величайшим ученым Альбертом Эйнштейном.

Слово «лазер» появилось в результате сокращения пяти слов, описывающих сущность физического процесса, до первых букв. В русском варианте этот процесс называется «усилением света с помощью индуцированного излучения».

По принципу своей работы лазер является квантовым генератором фотонов. Суть явления, лежащего в его основе, заключается в том, что под действием энергии в виде фотона атом излучает другой фотон, который идентичен первому по направлению движения, своей фазе и поляризации. В результате излученный свет усиливается.

Данное явление невозможно в условиях термодинамического равновесия. Для создания индуцированного излучения используют различные способы: электрические, химические, газовые и другие. Лазеры, используемые в бытовых условиях (лазерные дисковые приводы, лазерные принтеры) используют полупроводниковый способ
стимуляции излучения под действием электрического тока.

Принцип работы заключается в прохождении потока воздуха через нагреватель в трубку термофена и, достигнув установленных температур, попадании через специальные насадки на паяемую деталь.

При возникновении неисправностей сварочный инвертор можно починить своими руками. Советы по ремонту можно прочитать .

Кроме того, необходимым компонентом любого полноценного лазера является оптический резонатор
, функция которого заключается в усилении пучка света путем его многократного отражения. С этой целью в лазерных установках используются зеркала.

Следует сказать, что создать настоящий мощный лазер своими руками в домашних условиях нереально. Для этого необходимо обладать специальными знаниями, проводить сложные расчеты, иметь хорошую материально-техническую базу.

Например, лазерные установки, которые могут резать металл, чрезвычайно нагреваются и требуют экстремальных мер охлаждения, включающих использование жидкого азота. Кроме того, устройства, работающие на основе квантового принципа, крайне капризны, требуют тончайшей настройки и не терпят даже малейших отклонений от нужных параметров.

Устройство и принципы работы

Любое лазерное устройство состоит из следующих узлов:

Лазерным лучом точечно создается нагрев и плавление материала, а после продолжительного воздействия — его испарение. В результате шов выходит с неровным краем, испаряющийся материал осаждается на оптике, что сокращается срок ее эксплуатации.

Для получения ровных тонких швов и удаления паров используют технику выдувания инертными газами или сжатым воздухом продуктов расплава из зоны воздействия лазера.

Заводские модели лазеров, оборудованные высококлассными материалами, могут обеспечить хороший показатель углублений. Но для бытового использования у них слишком высокая цена.

Модели, изготовленные в домашних условиях, способны врезаться в металл на глубину 1-3 см. Этого хватит, чтобы изготовить, например, детали для декорирования ворот или заборов.

В зависимости от используемой технологии резаки бывают 3-х видов:

Твердотельные. Компактны и удобны в использовании. Активный элемент – кристалл полупроводника. У моделей с малой мощностью вполне доступная цена.
Волоконные. В качестве элемента излучения и накачки используется стекловолокно. Достоинствами волоконных лазерных резаков являются высокий КПД (до 40%), длительный срок эксплуатации и компактность. Так как при работе выделяется мало тепла, нет нужды в установке системы охлаждения. Можно изготавливать модульные конструкции, позволяющие объединять мощности нескольких головок. Излучение транслируется по гибкому оптоволокну. Производительность таких моделей выше твердотельных, но их стоимость дороже. . Это недорогие, но мощные излучатели, основанные на использовании химических свойств газа (азота, углекислого газа, гелия). С их помощью можно варить и резать стекло, резину, полимеры и металлы с очень высоким уровнем теплопроводности.

Лазерный нивелир своими руками: пять идей для изготовления
В ходе ремонта или строительства не обойтись без переноса меток по стенам строго в горизонтальной плоскости. Удобнее всего для этого использовать лазерный уровень или нивелир, который выстроит нужную плоскость. Рассмотрим три варианта изготовления такого прибора при помощи лазерной указки.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Простая лазерная указка своими руками — Журнал Сам себе изобретатель Прикручивают лист фанеры ко второму концу бруска саморезами, расположив строго перпендикулярно это позволит сохранить точность измерений. Спрашивайте, я на связи!

Линейный лазер из указки своими руками

Здравствуйте, уважаемые читатели и самоделкины! В данной статье, автор YouTube канала «jisaku-kobo» расскажет Вам, как из обычного лазерного модуля, или указки сделать очень полезное приспособление для дома и мастерской.

Эта простая конструкция позволит сделать из точечного лазера линейный.

С ее помощью можно будет делать линейные указатели для различных станков, что весьма облегчит работу. Материалы. — Алюминиевая трубка внешним диаметром 8 мм и толщиной стенок 1 мм — Профильная алюминиевая труба 10Х10 мм, толщина стенок 1 мм — Лазерный модуль — Пластиковые болтики — Держатель для двух пальчиковых батареек — Термоусадочная трубка, припой — Двухкомпонентная эпоксидная смола — Стеклянный круглый пруток диаметром 3-5 мм — Малярная лента — Две батарейки АА.

Инструменты, использованные автором. — Паяльник — Небольшая циркулярная пила, либо ножовка по металлу — Струбцина — Плоская и крестовая отвертки — Сверлильный станочек — Угольник — Метчик — Алмазный надфиль.

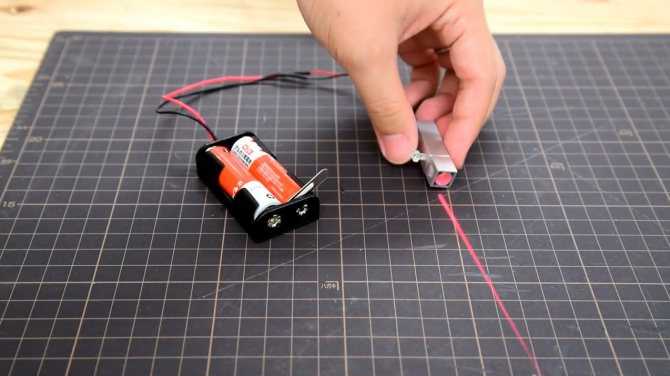

Процесс изготовления. Итак, автор приобрел лазерный модуль с длиной волны в 580 нм, и батарейный отсек.

Теперь мастер прислоняет стеклянную трубочку к торцу указки, и вместо точки получается очень хорошо видимая, яркая линия.
