Верстак слесарный металлический своими руками

Строение универсального верстака

Верстак, как и любая другая специализированная мебель, имеет несколько вариантов, отличающихся по форме, размерам, типу конструкции и назначению. Но традиционно модель верстака имеет несколько составных частей:

Столешница должного размера.
Подстолье, в котором предусмотрены отсеки для хранения инструмента, выдвижные ящики.

Непосредственно на самой столешнице располагаются тиски (струбцины), столярный инструмент, рубанки, станки для обработки древесины.

На поверхности верстака могут устанавливаться и другие типы инструментов, в зависимости от назначения конструкции, профессиональной занятости владельца мастерской или гаража.

Несколько правил устройства верстака

Можно приобрести готовое оборудование в торговой сети, но за это придется отдать немало денег, да и функциональность порой может не удовлетворить хозяина. Поэтому многие рачительные владельцы гаража предпочитают сделать верстак слесарный металлический своими руками.

При изготовлении верстака необходимо будет учесть некоторые правила и советы бывалых слесарей:

Располагать оборудование следует поближе к электрической розетке, так как часто во время работы понадобится применять инструменты, требующие подключения к сети. Самым лучшим вариантом является установка над столешницей блока электрических розеток.
При изготовлении оборудования нужно применять материалы с достаточным запасом прочности.
Для хранения инструмента и дополнительных приспособлений рекомендуется предусмотреть несколько ящичков и полочек.
По высоте размеры верстака слесарного металлического определяются в индивидуальном порядке. Для расчета этого параметра нужно прижать руки к туловищу, а ладони установить параллельно полу. Зазор от ладони до пола и будет нужной высотой стола.
Крышка верстака слесарного металлического должна иметь идеально ровную поверхность, ширина которой — не более 600 мм, чтобы мастер мог доставать инструмент в любой точке стола.
Желательно сделать одну из боковых частей стола выступающей на 250 мм, чтобы работать режущим инструментом.
Для устойчивости всей конструкции к ножкам стола привариваются площадки, под которые подкладывают прокладки из войлока, чтобы уменьшить шум при работе.
Установка ящичков делается так, чтобы выпадение их было невозможным.
Центр тяжести верстака слесарного металлического должен быть ниже столешницы, поэтому массивные и тяжелые приспособления нужно располагать на нижних полках.

Требования к самодельному верстаку

Качественно построенный верстак должен быть не просто удобным, но и весьма практичным для мастера. Стол в гараж, выполненный своими руками, должен в полной мере отвечать ряду следующих требований:

Должная высота столешницы. Мастер, производя предварительные расчеты, должен ориентироваться на собственный рост. Наиболее оптимальна та высота конструкции, при которой спина и мышцы плечевого пояса не испытывают нагрузки в течение длительной работы. Размеры верстака, выполненного своими руками, лучше отображать на чертеже.

Над столешницей и в подстолье обязательно должны быть источники освещения. Расположением электропроводки можно заниматься самостоятельно лишь при наличии соответствующего опыта и умений.

Все лампы необходимо заключать в защитные сетчатые каркасы, которые позволят избежать механических повреждений

Также важно вывести несколько розеток, находящихся в зоне доступности

Верстак для гаража, изготовленный своими руками, должен иметь в области подстолья нескольких отсеков, полок, крючков для размещения инструментария. Необходимо сделать несколько отсеков закрытого типа, и хранить в них материалы, аксессуары, съёмные диски для болгарки, свёрла.

Поверхности данных инструментов могут быть чувствительны к действию химических составов. Также закрытые полки понадобятся для хранения мелких деталей, колющих предметов, режущих инструментов, горючих жидкостей.

Особые требования предъявляются к качеству столешницы. Учитывая характер ремонтных и отделочных работ поверхность столешницы должны выдерживать значительный вес, действие агрессивных химических жидкостей, устойчива к влаге. Все деревянные поверхности в процессе изготовления конструкции подвергают пропитке антисептиком и антипиретиком.

Обратите внимание!

Компрессор своими руками: подбор материалов и инструментов для сборки в домашних условиях + пошаговая инструкция по изготовлению и сборке своими руками
Самоделки для гаража своими руками: варианты изделий для обустройства гаража, подробные схемы и чертежи для создания своими руками
Пресс своими руками — особенности конструкций, выбор материалов изготовления. Пошаговая инструкция по изготовлению своими руками + простые схемы и чертежи

Отдельные установки (например, автоматически пилы) устанавливают на должном расстоянии от остальных предметов (зажимы, рубанки, струбцины).

Для мобильных конструкций приобретают надежные крепления и поворотную фурнитуру, которая подлежит тщательному контролю в течение эксплуатации. Для хранения складных конструкций-верстаков можно изготовить специальный чехол, защищающий столешницу от механических повреждений.

Конструктивные особенности

Любая разновидность верстака может быть универсальной, т. е. можно на них производить различные виды работ. А вот по конструктивному исполнению их можно разделить на следующие виды:

По количеству рабочих мест слесарные металлические верстаки могут быть одно- или многоместными. На крупных промышленных предприятиях используют многоместные конструкции, общая длина которых выбирается в зависимости от количества рабочих мест. Длина одноместного верстака слесарного металлического для гаража не превышает двух метров.
По количеству тумб устройство условно делят в основном на одно- и двухтумбовые верстаки. Тумбы располагаются слева или справа от рабочего места. Есть устройства и без тумб, которые не оборудованы полочками и ящичками. Внешне они похожи на обычный стол.
По прочности верстаки делятся на устройства обычные и усиленные. Столешница обычного рабочего стола изготавливается из металлического листа толщиной до 5 мм. При устройстве усиленного верстака применяется лист толщиной до 10-30 мм.

Инструкция по изготовлению

Для изготовления столешницы отрежьте дисковой пилой две заготовки. Если вам удалось приобрести фанерный лист максимальной длины, то от него надо отпилить одну заготовку длиной 1520 мм. Разрезав её пополам, вы получите две детали 1520х610 мм. После этого правилом проверьте у каждого листа вогнутую и выпуклую стороны. Это даст возможность правильно сориентировать листы при склеивании.
Уложив одну заготовку на три параллельно уложенные доски, нанесите на её поверхность столярный клей. Для этого воспользуйтесь прямым и зубчатым шпателями. Помните о том, что работу надо проводить очень быстро, иначе состав начнёт преждевременно схватываться. Производитель клея «Момент столяр» рекомендует соединять детали не позже, чем через две минуты после начала нанесения состава. Поэтому если вы не уверены в скорости своей работы, используйте столярный клей, который не имеет временных ограничений. Конечно, прочность соединения будет немного снижена, однако даже мебельная смесь «ПВА» хорошего качества обеспечит приемлемую степень склеивания.
Уложив вторую заготовку поверх первой, по периметру будущей крышки стола подложите опорные доски и начинайте стягивать столешницу струбцинами. При этом не забывайте контролировать плоскостность детали при помощи правила. Центр заготовки стянуть струбцинами не получится, поэтому в этой части можно установить груз весом не менее 15 – 20 кг.
После высыхания клея струбцины снимают и приступают к усилению боковых поверхностей столешницы. Для этого полосы фанеры шириной 15 см приклеивают по всему периметру крышки в два слоя. Выполняя эту работу, обязательно проследите, чтобы верхний слой полностью перекрывал места стыкования.
Для торцевания боковых поверхностей стола применяют дисковую пилу. Паркетку ведут плавно, не спеша. В качестве направляющей удобно использовать всё то же правило. Столешнице придают размер 1500х600 мм с соблюдением прямых углов, для чего пользуются столярным угольником или заводским углом фанерного листа.
Опоры верстака изготавливают из бруса сечением 100х100 мм, соединяя их с проножками и царгами, для которых используют пиломатериал поперечным сечением не менее 60х60 мм. В нашем случае высота станка составляет 900 мм, однако, вы можете скорректировать этот размер под свой рост.
Сборку ножек производят «в шип» или с использованием шкантов, обязательно нанося столярный клей на соединяемые детали.
Собирая верхнюю и нижнюю раму подверстачья, скрупулёзно выдерживают углы 90 градусов между деталями. Выполнять это требование будет проще, если ещё на этапе подготовки деталей правильно торцевать их края. Ширина рамы нашего сооружения составляет 900 мм, а высота каркаса — 830 мм, учитывая расстояние от пола до нижней проножки в 150 мм.
Для крепления столешницы к подверстачью длинные царги сверлят в трёх местах, через которые крепят детали верстака 8-миллиметровыми саморезами длиной не менее 100 мм.
Чтобы головка метизов и шайба не выпирала за пределы опорных элементов, в них делают углубление перьевым сверлом.

При желании в подверстачье можно соорудить полку. Для этого по размеру нижнего пространства вырезают фанерную панель, в углах которой делают прямоугольные вырезы под ножки станка.

Завершающие работы

После того как все швы окончательно заварены, проводят удаление шлака на местах сварки, проверяют качество соединений металла.

Далее необходимо провести механическую зачистку стали от различных неровностей, наплывов железа. Также необходимо зашлифовать всю полученную конструкцию верстака для дальнейшей окраски.

Верстак для гаража грунтуют и красят. Это позволит деталям из металла служить долгие годы, не ржавея. Разрушение древесины будет обеспечивать лакокрасочное покрытие. Столешницу красить необязательно.

Способы сварки, сборки металлической конструкции подбирает специалист-сборщик в процессе изготовления.

Самостоятельно собрать металлический стол можно в течение дня силами двух человек. Один будет помогать держать детали при сварке изделия, проводить механическую зачистку сварных швов, удалять шлак.

Дополнительно на сварочный стол в гараже устанавливают держак для горелки, лампу, рядом с местом установки прикрепляют полки, крючки. Получается очень удобное место для ремонтных работ.

На полученном верстаке можно проводить ремонт различных деталей, сварочные работы, механическую обработку металла (сверление, точение). Поверхность верстака не боится порезов и проколов.

Готовый и установленный в гараж металлический верстак при дальнейшей эксплуатации необходимо заземлить, чтобы люди при проведении работ на нём не получили удар током. Особенно это может быть при работе со сварочным оборудованием

Технике безопасности требуется уделять особое внимание

Слесарный стол

Тем, у кого в распоряжении мало места под верстак, подойдет вариант, который объединяет в себе небольшой слесарный стол с элементами верстака. На таком столе можно разместить самое необходимое слесарное оборудование. Выглядит конструкция следующим образом:

Сделать такой стол в мастерскую можно из уголка 60 х 60 или 70 х 70. Уголки нужно сварить между собой, чтобы получился своеобразный прямоугольник. На низ стола можно положить доски или фанеру, но перед этим необходимо в нижних частях уголка просверлить отверстия для крепления стола к полу.

Конструкцию желательно прогрунтовать и окрасить. Если стол будет стоять в сухом отапливаемом помещении, то для экономии средств можно не обрабатывать поверхность. Для столешницы необходим лист толщиной 6−7 мм, под который следует подстелить доски для гашения вибрации от ударов молотком и работы с электроинструментом. Лист крепится болтами или шурупами по металлу.

Все размеры сугубо индивидуальны и подбираются мастером самостоятельно.

Верстак своими руками видео:

Видите неточности, неполную или неверную информацию? Знаете, как сделать статью лучше?

Хотите предложить для публикации фотографии по теме?

Домашние мастера, отпиливающие деревянные заготовки на табуретке – рано или поздно приходят к необходимости изготовить собственный верстак для столярных работ. При выполнении несложных задач – можно обойтись универсальным рабочим столом и парой тройкой хороших струбцин.

Если же вы серьезно занимаетесь столярным делом, необходимо соответствующее оборудование

При этом неважно, выполняете вы изделия на заказ, или делаете что-то для дома. Самодельный столярный верстак позволит выполнить любое изделие на высоком техническом уровне, и сэкономит вам массу времени. ВАЖНО! Обсуждая этот вопрос, подразумевается наличие у вас свободного пространства для работ

В идеале – отдельное помещение в виде мастерской

ВАЖНО! Обсуждая этот вопрос, подразумевается наличие у вас свободного пространства для работ. В идеале – отдельное помещение в виде мастерской. В крайнем случае – качественный навес во дворе

В крайнем случае – качественный навес во дворе.

Если вы собираетесь столярничать в квартире, или на просторной лоджии – единственный выход, приобрести складной металлический верстак. Разумеется, обрабатывать габаритные деревянные заготовки на нем не получится, но качество работ и удобство возрастут на порядок.

Главная задача такого приспособления – надежно зафиксировать заготовку любой формы на ровной столешнице. Вместо столярных тисков используется система раздвижных половинок рабочей плоскости.

Фиксация изделия производится при помощи переставных упоров. Для их установки в столе имеются отверстия. Продуманная конструкция позволяет закрепить даже круглую заготовку.

Наличие продольного паза в столешнице (к тому же с регулируемой шириной), позволяют распиливать плоские изделия, не опираясь на край, что требует присутствия помощника, придерживающего свободную сторону. Распил можно вести посередине, при помощи электрического лобзика, контролируя обе половинки заготовки.

Такие столы могут быть дополнены электрическим рубанком, циркулярной пилой или фрезерным станком, что расширяет возможности.

Аналогичный складной верстак можно сделать из дерева. Правда устойчивость будет не такой, как у стационарного изделия.

И все же полноценные столярные работы на таких приспособлениях выполнять нельзя. Во-первых, квартира не слишком для этого приспособлена. Во-вторых, размеры складных верстаков ограничивают габариты обрабатываемых изделий.

Поэтому, большинство мастеров, ответственно подходящих к своей работе – предпочтут магазинному универсальному столику самодельный столярный верстак полноценных размеров.

К тому же, готовый станок не предусматривает индивидуальные особенности мастера:

Рост, длина рук;
Является мастер левшой или правшой;
Предпочтения в обрабатываемых изделиях – столешница может быть квадратной или прямоугольной;
Особенности помещения или площадки использования верстака.

Особенности моделей

Верстаки, выпускаемые серийным способом, удобны тем, что их характеристики задаются во время производства и соответствуют их предназначению. В зависимости от того, в каких технических условиях будет работать тот или иной верстак, различные модели могут иметь следующие параметры:

Материал столешницы. Влагостойкая фанера или МДФ, покрытые оцинкованным металлом. Толщина столешницы варьируется в пределах 24-30 мм.

Профессиональный подходИсточник extxe.com

Допустимая нагрузка на столешницу. Серийные модели допускают нагрузку в 300-350 кг. Верстак усиленной серии рассчитан на 400 кг и более.
Допустимая нагрузка на полку в тумбе — 20-30 кг, на верстачную полку — до 40-50 кг.
Защита. На тумбу может устанавливаться замок, ключевой или: повышенной секретности (штифтовой).
Комплектующие. Разнообразные полки, держатели, экраны и крючки.

Верстаки заводского изготовления поставляются в разобранном виде; по конструкции их можно разделить на три группы:

Бестумбовые. Идеальный небольшой верстак для гаража скромных размеров. Простая в сборке конструкция характеризуется достаточным размером рабочей поверхности, которая при необходимости складывается (откидной верстак). Устойчивость обеспечивается регулируемыми ножками. Бестумбовые модели могут дополнительно комплектоваться ящиками на подшипниковых направляющих.

Рабочий стол для гаража

Прежде всего следует определиться, какой верстак планируется изготовить. Слесарный металлический верстак своими руками — основной вариант среди существующих, им оборудуют свои гаражи подавляющее большинство автомобилистов.

Следующий популярный, но менее распространенный вариант — верстак столярный деревянный — своими руками могут собрать те, кто занимается ремонтом и изготовлением мебели или столярных изделий. Оборудованный таким верстаком гараж обычно просто преобразуется в столярную мастерскую.

Стоит отметить, что оборудование гаража своими руками — процесс творческий и постоянный. Как правило, самодельные верстаки любого назначения комплектуются различными встроенными или навесными полками для хранения инструмента, заготовок и материала.

Виды верстаков по типу конструкции

По своей форме, размерам и типу конструкции, все верстаки делят на несколько видов:

Стационарные модели.
Мобильные верстаки.
Складные верстаки своими руками.

Все представленные виды верстаков можно сделать своими руками. Данный параметр имеет важнейшее значение. Для работ с древесиной, реставрации старой мебели лучше устанавливать стационарные верстаки, на которых размещают автоматические пилы, рубанки, специализированные струбцины.

Для проведения ремонта автомобильных деталей, наоборот, отдают предпочтение передвижным конструкциям (на колесиках или на стойках).

Использование стройматериалов

Ножки верстака из строганных брусьев

Крышкой верстака может служить старая ненужная дверь. Толщина досок, используемых для столешницы, должна быть около 5-6 см.
Перед изготовлением приспособления необходимо определиться, каким будет верстак – стационарным или разборным. Исходя из этого, выбирается крепление (болты, шурупы, гайки, гвоздики).
Желательно, чтобы рабочий стол имел несколько тисков. Один можно установить сбоку, а другой – спереди. Тиски удобны тем, что они фиксируют изделия, предназначенные для обработки. Универсальная ширина губок тисков равняется 5 см.

Крепление тисков на верстаке

Инструкция, как сделать верстак своими руками

Заранее проводят замеры помещения в гараже или мастерской, чтобы определить комфортные габариты будущего строения.
На чертеже отображают размеры, особенности конструкции, расположение всего инструментария, осветительных приборов, розеток.
Первым монтируют каркас (после проведения предварительной обработки и шлифовки поверхностей).
Для крепления используют саморезы и металлические уголки.
Следующий этап работы – это изготовление столешниц. Желательно строить столешницу в виде цельной пластины, поверхность которой надежно защищена от действия химических веществ, составом, лакокрасочных изделий и возможного возгорания (от искр при резке металла или сварке).

После сборки остова приступают к внутреннему оформлению: монтируют полки, выдвижные ящики, крючки, внутренние осветительные приборы. На наружной поверхности устанавливают инструменты и струбцины для фиксации деталей, старой мебели, автомобильных запчастей.

Отсек столярного стола для переносного ящика

Средний модуль изготавливается во всю высоту подверстачья для усиления жесткости столярного верстака. Для корпуса возьмите ДСП толщиной 16 мм и вырежьте две боковины, дно и крышку.

Корпус среднего модуля: 1 – схема каркаса; 2 – боковая стенка; 3 – нижняя и верхняя панели.

Прикрепите к боковинам направляющие планки, соберите каркас на шурупах и установите вплотную к правому блоку.

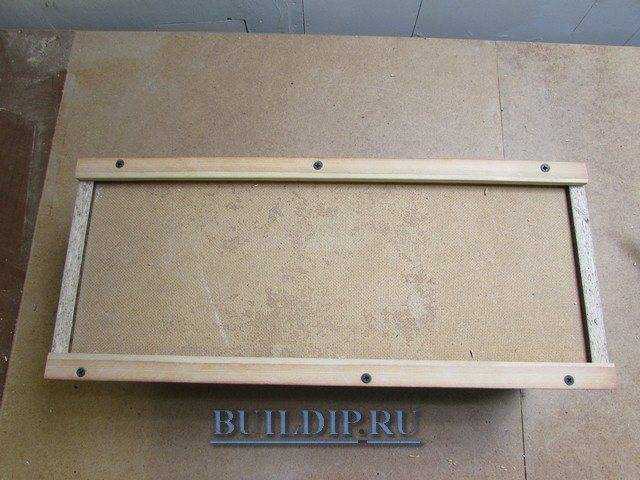

Подготовьте детали для выдвижного ящика.

Чертежи элементов ящика: 1 – длинная стенка; 2 – короткая стенка; 3 – днище; 4 – передняя накладка; 5 – рейка.

Циркулярной пилой выберите пазы в стенках, что можно сделать обычным диском. Выставьте глубину пропила 6 мм, а ширину 8 мм. Прогоните все четыре детали. Сдвиньте продольный упор пилы на 2 мм и выполните пробный пропил. Проверьте паз и отрегулируйте упор, если нужно. Прогоните остальные заготовки.

Соберите модуль и установите снизу рейки, защищающие кромки ДСП от сколов и обеспечивающие более «гладкий» ход.

Закрепите лицевую панель шурупами и поставьте ящик на место.

Как правильно эксплуатировать верстак

Металлический верстак не требует особого ухода. Срок его эксплуатации практически неограничен. Достаточно соблюдать следующие правила:

После работы все инструменты должны быть убраны на свои места.
Стружки сметают в совок веником, после чего столешницу протирают ветошью.
Пятна масла и краски вытирают ветошью, смоченной бензином.
Столешницу, ножки и ящики периодически окрашивают: это необходимо для защиты от коррозии (особенно, если эксплуатация производится в помещении с повышенной влажностью).
По окончании работы все электроинструменты и приборы отключают от сети.

Пользуясь изложенными в статье рекомендациями, любой мастер может выбрать подходящую специальную мебель в мастерскую или изготовить ее самостоятельно, сэкономив не малые средства. В завершение – видеосюжет о том, каким должен быть удобный слесарный металлический верстак.

Верстак

Размеры верстака

Высота поверхности столешницы должна быть такой, чтобы работник стоя мог оперировать инструментами и оборудованием. Высоту верстака хозяин мастерской определяет сам – соответственно своему росту. Высота рабочего стола колеблется в пределах от 75 см до 80 см.

Размер столешницы определяется площадью подсобного помещения. Стол не должен препятствовать свободному проходу вокруг него.

Материал верстака

Дерево. Часто используют деревянный стол. Верстак делают из бруса и досок. Ноги стола для надёжности скрепляют диагональными поперечинами.
Металл. Самая надёжная конструкция рабочего стола – это верстак, сваренный из металлопрофиля. Изготовление сварного изделия подразумевает наличие сварочного аппарата и опыта работы с ним.

Столешницу делают в виде щита из сбитых досок отрезками бруса. Щит опирают на ножки стола и скрепляют гвоздями или шурупами. Детали соединений делают из стального уголка.

Варианты сборки деревянного верстака разные, но в одном они едины – конструкция стола должна быть устойчивой и выдерживать статические и динамические нагрузки.

Если поверхность верстака будет подвергаться случайным воздействиям режущих и острых инструментов, то столешницу оббивают жестью или кладут сверху металлический лист.

Опорную раму и ножки стола сваривают из стального уголка и полосы. Для подсобных деталей используют отрезки арматуры.

Столешницу делают из металлического листа, толщиной 8 – 12 мм. Толстый лист значительно увеличит вес верстака, что сопряжено с трудностями при его перемещении.

Как сделать слесарный верстак своими руками: советы по изготовлению металлического самодельного оборудования

Особенности конструкции
Этап проектирования
Рекомендации по изготовлению

Если предполагается проводить столярные работы, то можно изготовить своими руками верстак из дерева. В противном случае предпочтение стоит отдать конструкции из металла

Определившись с размерами оборудования, следует обратить внимание на некоторые особенности конструкции:

Станину верстака лучше всего изготовить из металлического уголка или трубы квадратного сечения. При этом следует брать сталь толщиной от 3 до 5 мм и шириной 30−50 мм.
Конструкция стационарного верстака должна быть сварной, так как болтовые соединения могут не только мешать, но и снизят жесткость.
Столешница изготавливается из листа металла и при выборе его толщины необходимо подумать о жесткости, также устранении возможных вибраций.
Если часть заготовок будет подвергаться ударной обработке, часть столешницы следует изготовить из металла, толщиной от 15 мм.
Форма столешницы может быть любой, но П-образная менее удобна при работе. Если верстак будет оснащаться дополнительным оборудованием, например, для гибки металла, то такие устройства следует размещать на торцах.
Ящики, предназначенные для хранения инструмента, заготовок и других предметов, лучше сделать выдвижными, чтобы в них не попадала стружка.
Тумбочки не должны занимать все свободное пространство под столом.
Поверхность столешницы должна быть ровной без различных углублений и бортиков. Аналогичные требования предъявляются и к покрытию пола.
Если на верстаке будет установлено электрическое оборудование, металлические части стола необходимо заземлить. Для создания комфортных условий работы следует подумать о розетках и освещении.

Этап проектирования

Также можно начать изготавливать верстак металлический слесарный своими руками от стены, к которой крепится основной элемент конструкции. Из положительных моментов этого способа стоит отметить возможность быстро вносить изменения конструкцию.

Однако есть и недостаток — отсутствие заранее продуманного плана может стать причиной создания не самой продуманной конструкции.

Второй способ заключается в составлении чертежа будущего верстака и в соответствии с ними осуществляется подбор материалов. В такой ситуации стоимость оборудования может оказаться выше, но при этом конструкция будет хорошо продумана. По какому пути стоит пойти, решает только мастер.

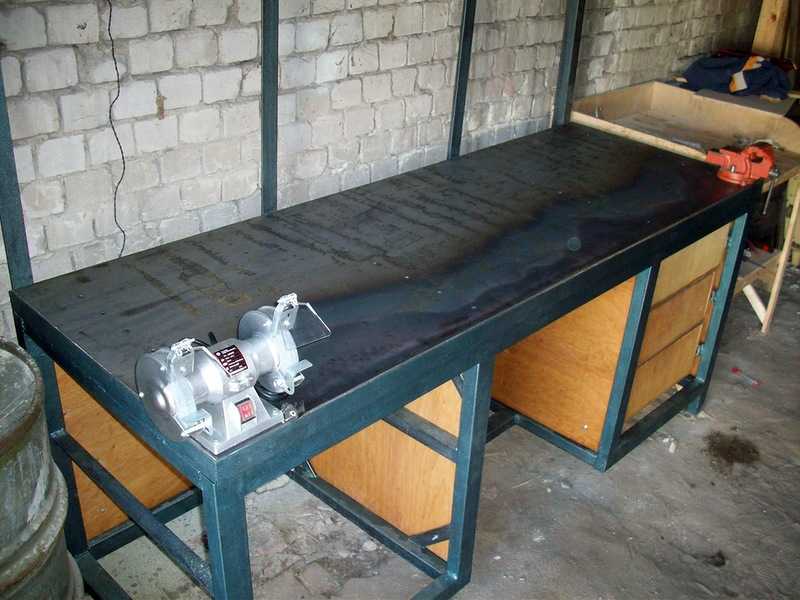

Столешницу стоит изготовить из досок, а сверху накрыть листовым металлом толщиной в 2 мм

Здесь особое внимание необходимо уделить древесине, которая должна быть хорошо высушена, чтобы в будущем поверхность под металлом не начала искривляться

Каркас полок и другие не силовые элементы конструкции можно изготовить из уголка 20х20х3 мм. Силовая полка выполняется из древесины толщиной около 20 мм, после чего может быть обшита стальным листом. Для изготовления остальных полок можно использовать фанеру.

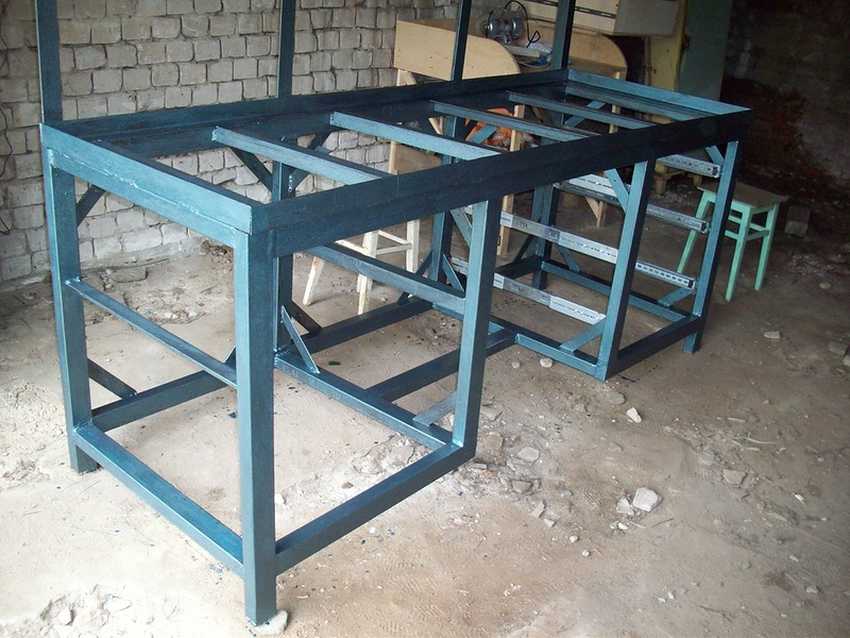

Из уголка нарезаются заготовки необходимой длины и затем с помощью сварки соединяются. Опорные пластины, прикрепленные к ножкам, способны сделать конструкцию достаточно устойчивой.

Однако их можно прикрепить к полу, используя анкерные болты или шурупы с шестигранной головкой.

Выбираются крепежные элементы в зависимости от материала пола. Заключительный этап изготовления станины предполагает ее обработку краской.

Для столешницы потребуются следующие материалы:

Уголок металлический 20х20 мм.
Доска толщиной 50 мм.
Стальной лист толщиной в 2 мм.

Перед началом сборки столешницы, деревянные элементы стоит покрыть огнеупорным составом, который способен защитить доски не только от искр, но и жуков-короедов. Когда доски будут плотно уложены, столешница накрывается листом железа и выравнивается.

После этого по контуру верстака укладывается уголок 20х20 и крепится с помощью болтов к основанию. Для удобства работы на оборудовании стоит использовать крепежные элементы с потайными головками.

Для изготовления ящиков листовой металл раскраивается в соответствии с чертежом, и ему придается необходимая форма. После этого конструкцию остается сварить по углам и вставить в направляющие верстака. Когда все работы по его изготовлению будут завершены, можно начать устанавливать дополнительное навесное оборудование.

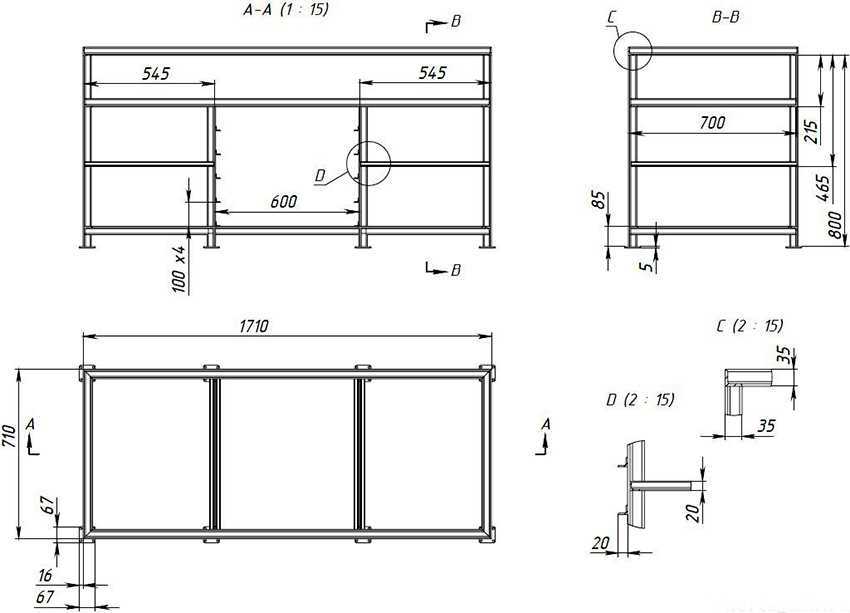

Слесарный верстак своими руками чертежи

Чтобы сделать любую конструкцию, необходимо иметь чертеж, схему, план – что-нибудь, от чего можно отталкиваться в своей работе. Если есть четкая модель, пол дела уже сделано, дальше делать слесарный верстак своими руками будет легче. Как вам, например, такой вариант?

Для жесткости здесь использован стальной уголок толщиной 5 мм с ребром 35 мм.
Для столешницы взят 2-х мм стальной лист, закрепленный на 50-ти мм доски.
Для полок толстые доски не нужны, можно использовать фанеру толщиной от 10 мм.
Также для ящиков и полок достаточно толщины уголка 3 мм, зачем зря железо переводить.

Если планируете стационарную конструкцию, укрепите конструкцию анкерными болтами (для бетонного пола), для деревянного – шурупами. По контуру деревянная столешница с металлическом листом на рабочей поверхности закрывается уголками 20х20. Не забывайте про технику безопасности, пропитайте деревянные детали огнеупорным составом. Полки можно сделать по своему усмотрению, открытыми или закрытыми, с дверцами, конечно, практичней, меньше пыли, к тому же их можно изготовить из фанеры. Здесь на схеме не показано, но вам надо заранее продумать, какое оборудование будете устанавливать на столешнице, чтобы предварительно просверлить крепежные отверстия. Также необходимо рассчитать количество и размер инструментов, возможно есть смысл установить еще специальный стенд с держателями.

Верстак своими руками

Для начала нужно определиться, где будет находиться верстак и к чему можно его закрепить. Если конструкция угловая, то наилучший вариант в этом случае — начать постройку от самих стен, при этом они должны быть крепкими.

Этот вариант хорош тем, что поправки в конструкцию возможно вносить по ходу дела, но если мастер неопытный, то лучше воспользоваться другим вариантом . Оптимальное решение — изготовление верстака по готовым чертежам. Конечно, стоимость такого варианта в несколько раз больше, но размеры и материал уже подобраны и указаны в чертеже, что значительно облегчает работу.

Основание выполнено из 35-го уголка с толщиной стенок 5 мм. Из такого материала получается устойчивая конструкция. В качестве рабочей поверхности используется лист толщиной 3 мм, под листом присутствуют доски толщиной 60 мм, что обеспечивает еще большую жесткость конструкции. Обвязку стола можно сделать из более тонкого уголка, так как нагрузка на нее минимальна, а доски можно использовать от 20 мм. Что касается оставшихся полок, то в качестве поддона используется фанера толщина которой колеблется от 10 до 20 мм. Выдвижные ящики делаются из стали 2 мм. Для изготовления слесарного верстака размеры показаны ниже.

Высоту и ширину тискового стола можно изменять и подстраивать под свои нужды. Еще понадобятся следующие материалы:

Уголок 35 мм, толщина стенок не меньше 5 мм.
Уголок 20 мм для каркаса.
Для опорных ножек необходимо изготовить пластины из кусков стального листа для крепления верстака к полу.
Фанера.
Брус 60 на 40.

После того как каркас будет готов, необходимо провести зачистку металла. Затем, во избежание коррозии металла, конструкцию нужно покрыть грунтовкой по металлу в 2 слоя и после этого приступить к покраске. Деревянные элементы необходимо также прогрунтовать и по возможности обработать лаком. Обработанная таким образом древесина прослужит долго и не станет впитывать в себя влагу и гнить.

Как только доски высохнут, их можно настилать на готовую конструкцию. Желательно просверлить в начале и в конце каждой доски отверстия и с помощью шурупов по металлу прикрепить их к основанию. Лист, который послужит своеобразным щитом от ударов молотком, необходимо настелить на доски и зафиксировать болтами или саморезами к доскам. На все полки нужно уложить листы фанеры и закрепить их любым способом. Следующий шаг — изготовление самих ящиков из листового металла.

После того как лист металла был изготовлен по чертежу, следует загнуть его боковые части и обварить. Должна получиться такая конструкция:

К передней части приварить ручку для вытягивания ящика. Перед установкой нужно прогрунтовать и покрасить так же, как и саму раму. Готовые ящики вставить в верстак.
