Какая глубина фундамента для двухэтажного дома: определяем сами

Вычисление размеров подошвы

В обязательном порядке следует учесть давление на опору, так чтобы расчетное значении оказалось больше среднего. Во время вычислений не стоит забывать и о характеристиках разных типов почвы, и о конструкциях строения, и о глубине закладки основания. Еще учитывается предельная норма осадков и подъемов самого грунта. Конструкции дополнительно укрепляются, чтобы не подвергнуть вертикальной деформации фундамент, при этом соблюдая все требования к технологии и архитектуре. Если на месте стройки почва глинистая, возможно с повышенным содержанием торфа или подвержена сейсмическим нагрузкам, то следует обеспечить платформу хорошей прочностью и основательностью.

Многие опытные строители советуют закладывать фундамент прерывистым. Таким образом, его осадка в разы меньше, чем у ленточного, а это соответственно увеличивает на 20-30 % давление под подошвой.

Особенность расчета кубатуры

Для достижения определенного расчета необходимого количества бетона при возведении двухэтажного дома необходимо ответить на вопрос, какое количество бетона вам понадобиться для заливки фундамента.

В этом вопросе очень важно учитывать вид применяемого фундамента и его конструкционные особенности

При расчете принимайте во внимание характеристику почвы и предполагаемую нагрузку на основание дома.

Если ведется строительство монолитной, столбчатой и ленточной конструкции, то суть расчета кубатуры бетона будет различным.

Какова стоимость бетона м300 за 1 куб, указана в статье.

Монолитное основание

Для нахождения количества бетона, которого будет достаточно для строительства плитного основания, необходимо вначале определить объем плиты. В этом случае ее толщина умножается на общую площадь. Порой при строительстве такого фундамента для повышении прочностных показателей прибегают к формированию так называемых ребер жесткости. Благодаря этому вы сможете защитить конструкцию от деформации в процессе использования. Расчет кубатуры бетоны, который пригодиться при обустройстве ребер жесткости, должен происходить в ходе умножения их общей протяженности на площадь поперечного сечения.

Бетонное монолитное основание поддается равнонаправленным нагрузкам относительно всего периметра. Поэтому чаще всего его закладка выполняется ниже уровня промерзания – от 0,7-1,5 м. При такой конструкции необходимо применение материалов, обладающих высоким коэффициентом водной непроницаемости.

Мелкозернистый бетон применение и иные технические данные указаны в статье.

Для монолитного основания, неважно какого типа стены, чаще всего выбирают бетон марки М250 и не ниже. Такой материал произведен на основе гранита, гравия или известного щебня

Когда проектом предусмотрено возведение двухэтажного дома, то для его формирования задействуют М350 и М400. Для рассматриваемого материала характерен высокий класс прочности и наличие вяжущего ингредиента.

Приготовление бетона вручную пропорции и технические характеристики указаны в статье.

Столбчатый

Чтобы выполнить расчет для этого основания необходимо знать высоту столбиков и площадь их поперечного сечения. Чтобы определить площадь поперечного сечения, необходим использовать следующую формулу: 3,14 х R.

Для того, чтобы в дальнейшем произвести рассчитать объем бетона, который пойдет на заливку всего столбчатого основания, стоит взять объем бетона одного столбика и умножить на их количество.

Состав бетона для фундамента пропорции в ведрах и сколько конкретно необходимо указано в статье.

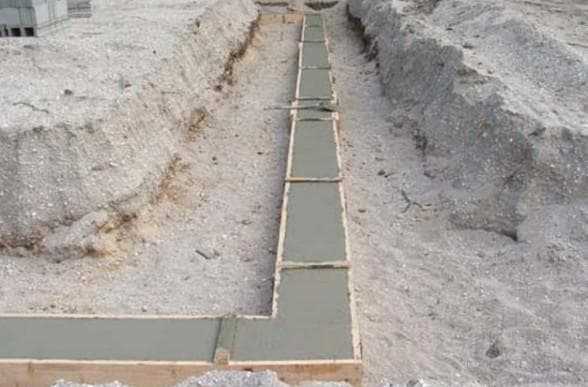

Ленточная конструкция

Чтобы выполнить расчетные мероприятия для ленточного основания, нужно знать такие параметры, как высота и длина. В роли высоты принимается параметр, который показывает общую глубину заложения основания и высоту его надземной области.

Чтобы определить общую длину, необходимо принимать во внимание не только длину несущих конструкций, а еще учитывать внутренние перекрытия. Самым оптимальным для работы с ленточным фундаментом считается бетон марки М200 и М250

Применять такую смесь можно в скальных и песчаных почвах. Когда глубина залегания подземных вод небольшая, то стоит задействовать марку не ниже М300. Все остальные марки бетонного раствора не отвечают требованиям по уровню стойкости к морозу.

Каково время застывания бетона в зависимости от температуры, указано в данной статье.

Высота и толщина фундамента для двухэтажного дома

Существует несколько типов опор для частного дома:

Ленточный фундамент;
Столбчатый;
Монолитный.

Свайный фундамент категорически не подходит из-за своей неустойчивости. Варианты на сваях могут выдержать одноэтажный кирпичный дом, но высокое двухэтажное здание, даже из бруса, будет слишком тяжелым.

Винтовые сваи могут пригодиться при установке небольшого двухэтажного здания подсобного назначения, но для домашнего строительства их не рекомендуется использовать – впоследствии будет сложно узаконить стройку.

Столбчатый устанавливается под обычный ленточный, как на фото. Это помогает дополнительно укрепить конструкцию. В большинстве случаев, такой вариант используется на подвижных почвах или болотистой местности.

Ленточный фундамент для частного двухэтажного дома легко сделать своими руками, именно к такому типу конструкции чаще всего и прибегают современные мастера.

Лента позволяет обеспечить правильное распределение нагрузок между стенами и узлами, и сэкономить значительное количество средств на бетонировании.

При выборе такой конструкции очень важно произвести расчет нагрузок, которые будут оказываться на несущую систему, чтобы вычислить оптимальные показатели глубины и ширины опоры и подошвы. Надежность такого основания неоспорима, считается, что даже во время движения земли (например, при пучении или небольших подземных толчках), правильно рассчитанный монолитный фундамент останется нетронутым. Надежность такого основания неоспорима, считается, что даже во время движения земли (например, при пучении или небольших подземных толчках), правильно рассчитанный монолитный фундамент останется нетронутым

Надежность такого основания неоспорима, считается, что даже во время движения земли (например, при пучении или небольших подземных толчках), правильно рассчитанный монолитный фундамент останется нетронутым.

Высота и толщина фундамента для двухэтажного дома – это основные параметры, которые необходимо знать для того, чтобы вычислить несущую способность системы.

Количество этажей	Наименьшая ширина фундамента, мм	Наименьшая площадь подошвы при колоннах с шагом в 2,5-3 метра
Наружные стены	Наружные облицованные стены	Внутренние перегородки
1	250	315	200	0,4
2	350	380	350	0,75
3	450	445	500	1

При этом значение может изменяться при повышении уровня грунтовых вод. Если Вы планируете строить дом в болотистой местности, то нужно рассчитать также уровень высоты стоков.

Это важно не только для уровня заглубленности, но и для расчета ширины. Если при подъеме грунтовых вод, глубина предполагаемого основания становится меньшей, чем ширина, то значения изменяются в большую сторону:

Количество этажей	Ширина ленты, мм	Ширина под колонный с шагом 2,5 – 3 м
1	500	630	400	0,8
2	700	760	700	1,5
3	900	890	1000	2

Многие строители рекомендуют делать размеры фундамента двухэтажного дома на 100 мм больше, чем предполагаемая толщина стен. Это поможет увеличить несущую способность, тем самым продлевая срок службы здания.

Толщина фундаментной ленты зависит от уровня промерзаний грунта, нужно понимать, что этот показатель и глубина опоры – это одно и тоже.

Чтобы правильно рассчитать данный показатель, Вам нужно узнать уровень промерзания грунтов в своей местности. По Российской Федерации уровень промерзания варьируется между 1 метром и 1,8.

При этом в средней полосе нужно придерживаться показателей 1,5 – они оптимальны. Более точные значения Вы сможете узнать в любом геологическом бюро своего региона.

Если дом планируется с подвалом, то также обязательно уточните уровень грунтовых вод. В некоторых городах он настолько высок, что не спасает даже дренаж. Но даже эти показатели не являются завершающими.

Помимо внутренних параметров, Вам также нужно рассчитать высоту фундамента над землей. Это значение зависит от строительных материалов дома и несущей системы.

Например, для опоры из газобетона и пенобетона это значение равняется 300 мм, для обычного раствора из бетона – 200 мм.

Укрепление опоры необходимо для придания конструкции дополнительной жесткости, Вам нужно установить арматурные узлы на местах пересечения стен, а также под несущими стенами. Соединяются арматурные проволоки при помощи связок или сварного соединения.

Фундамент для кирпичного двухэтажного дома нужно обязательно дополнительно армировать. Это поможет защитить основание от растяжения и деформации при эксплуатации.

Лучше всего для высокого здания использовать ребристую арматуру. Она подойдет для каркасного здания и дома из газоблоков или газосиликата.

Благодаря неравномерной структуре именно такая проволока обеспечивает максимальное сцепление с бетонным раствором фундамента.

Основные виды фундамента дома

Принимая во внимание тип предполагаемого здания и особенности грунта, фундаменты подразделяются на:

Также существуют подвиды – это фундаменты неглубокого заложения и сборные.

Ленточный фундамент

Благодаря своему строению является наиболее распространенным типом в современном строительстве. Для его возведения вырывают котлован ниже отметки промерзания, после чего по периметру выкладывают ленты, на которые будет передаваться нагрузка от несущих стен дома. Ленты, в свою очередь, опираются на фундаментные плиты (распределительные подушки), что позволяет распределить нагрузку от конструкции на большую часть грунта.

Ленточный фундамент применяется как для одноэтажных, так и для двухэтажных домов с подвалом или без, причем независимо от материала, из которого выполнены стены. Сама лента может быть сборной или монолитной.

Строительство фундамента дома сборного типа производится путем монтажа фундаментно-стеновых блоков, способных выдержать колоссальную нагрузку здания в несколько этажей. Однако его не следует использовать для фигурных очертаний здания и на слабом грунте.

Устройство монолитного фундамента значительно сложнее и дороже, зато он надежнее и его можно использовать под любые формы стен.

Плитный фундамент

Применяется на слабом или насыпном грунте, плывунах, водонасыщенных песках, так как не реагирует на возможную усадку почвы. Представляет собой армированную железобетонную плиту толщиной до 100 см, уложенную в грунтовые углубления. Чаще всего используется для многоэтажных зданий и выполняется исключительно в монолитном виде.

Данный тип фундамента отличается трудоемкостью и дороговизной материала, зато считается самым надежным из всех представленных. Особо можно выделить УШП фундамент для каркасного дома. Это утепленная снизу плита с заложенными внутрь трубами теплого пола.

Свайный фундамент

Используется тогда, когда все остальные виды фундамента неприменимы, а именно в случаях глубокого залегания пучинистых, рыхлых и сильно просаженных грунтов. Свайный фундамент для двухэтажного дома выполняют из группы свай, на головках которых устраивают монолитный ростверк. Именно он принимает на себя всю тяжесть нагрузки от несущих перекрытий и стен.

Свайный фундамент может быть:

стоячим, пробивающим верхние слои грунта до упора в более твердые, способные выдержать значительный вес здания;

висячим, не нуждающимся в основании и сообщающим напряжение грунту через силу трения;

винтовым – универсальным видом для всех типов поверхностей. Значительно сокращает время, необходимое для подготовительных работ.

Фундамент неглубокого заложения

Применяется при строительстве небольших построек малого веса: деревянных и дачных домов размером не более 6×6 метров. Благодаря конструкции, располагающейся на поверхности земли, возможно перемещение фундамента. Преимущества данного вида – экономность в совокупности с малым объемом земляных работ.

Как уменьшить глубину заложения ленточного фундамента

После проведения всех расчетов по глубине заложения ленточного фундамента, частенько бывает так, что с учетом грунта и региона, его необходимо заложить очень глубоко. От сюда возникает вопрос о том, как сократить расходы и уменьшить глубину.

Существует несколько способов уменьшения глубины заложения ленточных фундаментов, все они основаны на том, чтобы уменьшить значение основных факторов, влияющих на фундамент.

Уменьшение глубины промерзания грунта

Изменить климат в регионе мы, конечно же, не сможем, но сможем изменить глубину промерзания, конкретно под подошвой фундамента, утеплив сам фундамент и грунт, прилегающий к нему с наружной стороны.

Таким образом мы сможем уменьшить глубину заложения фундамента, а также сократить расходы на него.

Отвод грунтовых вод от ленточного фундамента

Еще один действующий способ уменьшения глубины заложения ленточного фундамента – отвод воды от него.

Делается это с помощью устройства хорошей дренажной системы, которая отведет значительную часть воды от фундамента и не даст ей пагубно воздействовать на него.

Песчаная или песчано-гравийная подушка под фундаментом

В случае, когда на участке пучинистые слои грунта залегают достаточно глубоко, ленточный фундамент также придется закладывать на большую глубину. Уменьшить ее можно, заместив пучинистый грунт песчаной или песчано-гравийной подушкой.

Другими словами, необходимо выкопать глубокую траншею до твердых грунтовых пород, а после этого устроить там массивную песчано-гравийную подушку, которая распределит нагрузку от фундамента и дома на грунт равномерно и не даст силам пучения пагубно воздействовать на фундамент.

Подушку желательно делать не только под подошвой фундамента, но и рядом с ним, как показано на схеме.

Стоит отметить, что самым надежным методом уменьшения глубины заложения ленточного фундамента, является комбинированный способ, т.е. и устройство подушки, и утепление, а также устройство дренажа, если это понадобится.

Виды фундаментов

После ознакомления с основными критериями выбора несущих оснований следует подробнее рассмотреть технические особенности того или иного фундамента под кирпичный дом. В этом качестве чаще всего используются три типа оснований:

Ленточное.
Свайное.
Плитное.

Чтобы понять, как сделать правильный фундамент, следует ознакомиться с технологическими нюансами его возведения.

Ленточное основание

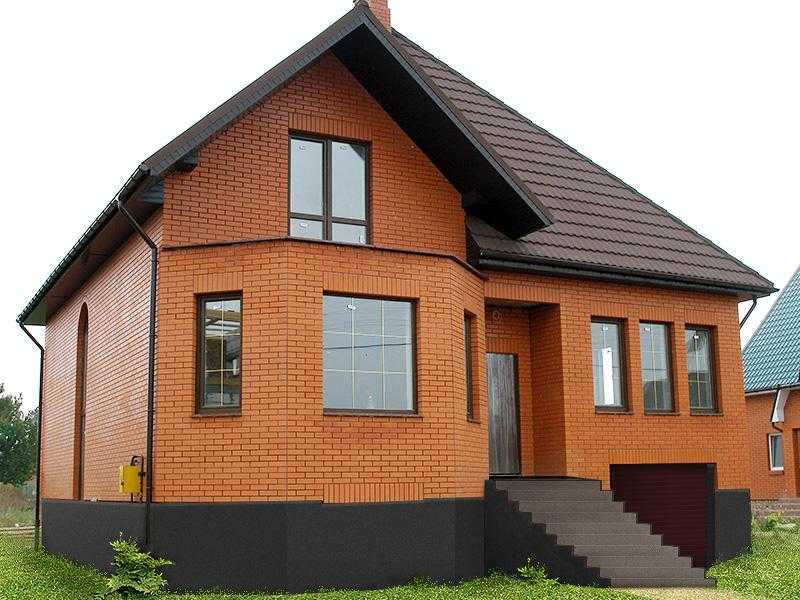

Ленточный фундамент под кирпичный дом

Ленточный фундамент для кирпичного дома является наиболее распространённым типом. Среди плюсов такого варианта – его простота и способность выдержать весьма большие нагрузки, что особенно актуально для массивных построек, например, для кирпичного двухэтажного дома. Основания-ленты в зависимости от конструктивных особенностей подразделяются на два типа:

Монолитные.
Сборные.

Монолитные основания отливаются непосредственно по месту строительства из бетонного раствора. Прежде чем начинать бетонирование, сооружают опалубку и собирают в ней армирующий каркас. Сборные ленточные конструкции монтируются из блоков при помощи подъёмной техники. Конструктивно фундамент-лента представляет собой бетонную полосу, идущую под всеми опорными стенами здания как наружными, так и внутренними.

Ширина ленточного фундамента может варьироваться от 30 до 60 см: именно такой размер монолитных фундаментных плит регламентируется строительными ГОСТами. Если ширина ленточного фундамента для относительно небольших и лёгких кирпичных построек может составлять 300 мм, то толщина фундамента для двухэтажного дома должна быть не меньше 400 мм.

Свайные основания

Подобный вариант фундамента обычно используется при возведении здания на слабых, болотистых или пучинистых грунтах. Особенностью строительства на таких почвах является необходимость устройства прочного основания, которое может обеспечить устойчивость постройки. Для этих целей подошва фундамента должна быть заглублена вплоть до прочных пород, исключающих усадку здания. Либо низ основания должен находиться ниже уровня промерзания почвы в холодное время года. Это исключит его выдавливание из земли силами морозного пучения.

Свайный фундамент под кирпичный дом

В данном случае наиболее оптимальной технологией является метод забивки или закручивания в землю свай. Это позволяет сэкономить массу сил, времени и денег, которые понадобились бы для проведения землеройных работ и заливки монолитной ленты аналогичной глубины. Выделяют три технологии сооружения свайного основания:

Забивная.
Буронабивная
Винтовая.

Забивной метод состоит в заглублении сваи в грунт при помощи особого молота-копра. Он может быть механическим, подвешиваемым на подъёмный кран или экскаватор. В частном строительстве может применяться и ручной копр, приводимый в действие мускульной силой людей. Буронабивная технология предусматривает бурение в земле скважины необходимой глубины, после чего она армируется и заливается монолитным бетоном.

При винтовой методике для сооружения несущего основания применяются специальные сваи, имеющие спиралевидное остриё. Заглубляются они механическими или ручными сваекрутами, а весь процесс напоминает закручивание самореза или штопора.

Плитный фундамент

Относительно редко используемая в жилом строительстве технология. Классический плитный фундамент представляет собой армированную монолитную плиту, залитую на песчано-гравийной подушке. Небольшая распространённость такого варианта связана с рядом эксплуатационных недостатков. Во-первых, основание-плита исключает сооружение под домом подвала, цоколя или подполья. Во-вторых, такой фундамент используется только при строительстве небольших по массе и размерам зданий.

Плитный фундамент двухэтажного дома из кирпича, может обойтись застройщику чересчур дорого из-за большого объёма бетонной заливки.

Поэтому основание-плита в кирпичном частном строительстве применяется только в случае крайней необходимости. Например, если строительство ведётся на непрочных грунтах. В этом случае большая площадь опорной плиты позволит предотвратить проседание постройки, уменьшив её удельное давление на грунт.

Плитная технология может использоваться и на плотных грунтах, когда необходимо для оптимизации работы объединить фундамент и черновые полы. Такая необходимость может возникнуть при строительстве бань, гаражей или складов.

Ознакомившись с особенностями различных конструкций фундаментов и критериями их выбора, частный застройщик может самостоятельно смонтировать качественное основание под свой кирпичный дом.

Пример расчета фундамента

Поставив перед собой задачу строительства загородного дома своими руками, индивидуальный застройщик должен быть готов к самостоятельному решению огромного количества проблем

Определившись с проектом дома, следует уделить повышенное внимание «нулевому циклу» — возведению фундамента. Но перед тем как заказывать все необходимые строительные материалы, необходимо провести тщательный расчет фундамента

В этой статье мы приводим пример расчета фундамента именно в той последовательности, которой рекомендуется придерживаться.

Расчет веса дома

Итак, необходимо рассчитать приблизительный вес дома. Для этого существуют справочные данные с усредненными значениями удельного веса конструкций дома: стен, перекрытий, кровли.

Удельный вес 1 м 2 стены

Каркасные стены толщиной 150 мм с утеплителем	30-50 кг/м 2
Стены из бревен и бруса	70-100 кг/м 2
Кирпичные стены толщиной 150 мм	200-270 кг/м 2
Железобетон толщиной 150 мм	300-350 кг/м 2

Удельный вес 1 м 2 перекрытий

Чердачное по деревянным балкам с утеплителем, плотностью до 200 кг/м 3	70-100 кг/м 2
Чердачное по деревянным балкам с утеплителем, плотностью до 500 кг/м 3	150-200 кг/м 2
Цокольное по деревянным балкам с утеплителем, плотностью до 200 кг/м 3	100-150 кг/м 2
Цокольное по деревянным балкам с утеплителем, плотностью до 500 кг/м 3	200-300 кг/м 2
Железобетонное	500 кг/м 2

Удельный вес 1 м 2 кровли

Кровля из листовой стали	20-30 кг/м 2
Рубероидное покрытие	30-50 кг/м 2
Кровля из шифера	40-50 кг/м 2
Кровля из гончарное черепицы	60-80 кг/м 2

На основании этих таблиц можно примерно рассчитать вес дома. Пусть планируется построить двухэтажный дом размером 6 на 6 с одной внутренней стеной с высотой этажа 2,5 м. Тогда длина внешних стен одного этажа составит (6+6) x 2 = 24 м, плюс одна внутренняя стена длиной еще 6 м, итого 30 м. Общая длина всех стен на двух этажах 30 м х 2 = 60 м. Тогда площадь всех стен составит: S стен = 60 м х 2,5 м = 150 м 2 . Площадь цокольного перекрытия составит 6 м x 6 м = 36 м 2 . Такая же площадь будет и у чердачного перекрытия. Кровля всегда несколько выступает за стены дома (допустим на 50 см с каждой стороны), поэтому площадь кровли посчитаем как 7 м х 7 м = 49 м 2 .

Теперь, используя средние данные из приведенных выше таблиц, можно провести приблизительный расчет общей нагрузки на фундамент. При этом будем брать наибольшие удельные веса, чтобы считать с запасом. Для сравнения расчет сделан для трех вариантов домов: – каркасный дом с деревянными перекрытиями с утеплителем плотностью до 200 кг/м 3 и кровлей из листового материала типа Ондулин; – кирпичный дом с деревянными перекрытиями с утеплителем плотностью до 200 кг/м 3 и кровлей из листовой стали; – железобетонный дом с железобетонными перекрытиями и кровлей из гончарной черепицы.

Помимо постоянной нагрузки, которая создается весом дома, есть временные нагрузки от ветра и снежного покрова. Средний вес снежного покрова приведен в таблице:

Для юга России	50-100 кг/м 2
Для средней полосы России	150-200 кг/м 2
Для севера России	более 200 кг/м 2

При площади кровли 49 м 2 для средней полосы России нагрузка от снежного покрова составит 49 м 2 х 100 кг/м 2 = 4900 кг. Прибавляем ее к общей нагрузке на фундамент.

Дом	Вес стен, кг	Цокольное перекрытие, кг	Чердачное перекрытие, кг	Вес кровли, кг	Снежный покров, кг	Всего, кг
Каркасный	7500	5400	3600	1470	4900	22870
Кирпичный	40500	5400	3600	1470	4900	55870
Железобетонный	52500	18000	18000	3920	4900	97320

Пучинистый грунтПучинистый грунт – это такой грунт, который подвержен морозному пучению, при промерзании он значительно увеличивается в объеме. Силы пучения достаточно велики и способны поднимать целые здания, поэтому закладывать фундамент на пучинистом грунте без принятия мер против пучения нельзя.

Пошаговая инструкция

Чтобы самостоятельно создать ленточный фундамент для будущего дома, ванной комнаты или другого здания, необходимо следовать принятому порядку работы.

Подготовка площадки

Необходимо очистить строительную площадку. Удалить все отложения, растения и, в идеале, верхний слой почвы, сантиметр 10.

Далее, мы можем начать маркировку. Границы дома определяются в соответствии с планом.

Если траншея должна быть вырыта, то границы траншеи обозначаются колышками и веревками. Траншея должна быть шире, чем фактическая толщина фундамента, чтобы можно было установить деревянную опалубку.

Расчет количества и изготовление свай

Чтобы определить, сколько свай необходимо для определения их свойств, необходимо рассчитать нагрузку, которую они должны выдержать.

Необходимо провести анализ почвы и определить, какую нагрузку она может выдержать. Лучше, если этот анализ проведет специалист.

После определения параметров почвы необходимо рассчитать общую нагрузку на почву. Для этого общая масса здания рассчитывается исходя из массы стен, полов, пола, пола, крыши, снеговой нагрузки, оборудования в доме и т.д.

Точность расчетов определяет, насколько надежным и долговечным будет дом. Вы можете нанять специалистов для выполнения этого расчета, или вы можете сделать это самостоятельно, используя один из компьютеров в сети.

После того, как вы определили все значения, можно приступать к построению. Определены места расположения колонн фундамента. С помощью буронабивных свай выкапываются и ввинчиваются в грунт отверстия.

Опалубка

Если она сделана из монолита из бетона, то часть ленты требует опалубки. Он может состоять из панелей, фанеры, металлических или пластиковых табличек.

Совет! Важно точно рассчитать размер фундамента, вертикальность стен и усилить опалубку, чтобы бетон не деформировал подпорные стены. Как только опалубка будет готова, следующим шагом будет вязать арматуру для фундамента

Как только опалубка будет готова, следующим шагом будет вязать арматуру для фундамента.

Зачем нужно армирование ленточного фундамента со сваями

Бетон — это жесткий материал, который не выдерживает изгибающих напряжений. Использование арматурных стержней позволяет успешно противостоять этим силам.

Если в фундаменте используются железобетонные буронабивные сваи, то штрипсовая часть должна быть усилена арматурой, соединяющей ее со сваями в каркасе.

В результате получилась прочная пространственная арматурная конструкция из бетона, которая придает ей механическую прочность и защищает от растрескивания.

Заливка

После монтажа арматурного каркаса бетон заливается в опалубку. Рекомендуется сделать это немедленно и сформировать всю полосу. Если такого количества раствора нет, допускается укладка слоев, но перед высыханием предыдущего раствора необходимо залить еще один слой.

Для устранения возможных пустот и воздушных включений во время заливки лучше всего использовать вибраторы или, по крайней мере, кусок арматуры, чтобы пробить раствор, удалив воздух из бетона.

Окончательная доводка

В зависимости от состояния бетона опалубку можно снять, по крайней мере, через 3 дня после ее затвердевания. Полностью зажил за 3 недели.

Затем поверхность должна быть тщательно герметизирована, например, битумной мастикой. На поверхность укладывается слой изоляционного материала, например, рубероид, и стена уже уложена.

Просмотрите видео ниже для получения дополнительной информации о том, как сделать настоящую стопку ленточного основания для вашего дома:
