Как самостоятельно изготовить металлический, стационарный и складной мангал

Виды конструкций

Основной вид конструкции мангала из трубы или газового баллона – это полукруглая односекционная модель, представляющая собой обычный мангал без дополнений. По бокам могут быть установлены деревянные панели, несущие роль столешниц для посуды или предметов для приготовления пищи. Агрегат стоит на опоре, чаще всего, простой раме, а не на колёсах.

Для поддува используется колосник, изредка используется заслонка.

Более сложный, но зато и более функциональный вариант – это так называемый «паровоз». Такой мангал состоит из трёх секций: топки, мангала и коптильни. Коптильня располагается вертикально и достигает в высоту до 160 см (сама секция – 110 см). Справа от нее находится основной отсек мангала длиной 110-140 см. Далее идет топка примерно в два раза короче самого мангала. Внутри коптильни делают решетки или крючки для подвешивания продуктов, а сверху устанавливают узкую трубу для отвода дыма. При помощи такого устройства можно коптить, запекать, готовить блюда на гриле или на открытом огне.

Особенности конструкции

В сложенном виде мобильный мангал имеет небольшие размеры. Устройство похоже скорее на маленький чемоданчик, который отлично помещается в багажнике. Владельцам этого агрегата нужно учитывать, что чем меньше вес, тем тоньше материал. Потому среди его основных недостатков отмечают низкую теплоемкость и способность к прогоранию. По этой причине обладатель такого мангала должен быть готовым к тому, что складная конструкция быстро износится, соответственно, придется искать ему замену.

Походное устройство обладает следующими преимуществами:

• небольшой вес;
• мобильность;

• низкая цена.

Разборный с крепежом

Походный мангал подобной конструкции станет незаменимым спутником при выездах на природу. Его конструкция незамысловата, а процесс изготовления не вызовет затруднений. Примечательно, что для этого изделия не применяются сварочные работы и все его элементы соединяются стандартными болтами с гайками.

Процесс создания и сборки этой конструкции сводится к следующим действиям:

• Производится раскрой исходного материала, то есть – металла.
• Вырезаются все конструктивные элементы.
• На вырезанных деталях (согласно чертежу) формируют бортики, которые необходимы для жесткости и крепления.
• Сверлятся нужные отверстия.
• Изготавливаются крепежные шпильки.
• Из торцевых и боковых стенок собирается коробчатый остов изделия. Взаимная фиксация стенок показана на виде – «А».
• На загнутые бортики короба укладываются элементы днища.
• Вся конструкция окончательно скрепляется, и проверяется сопряженность ее элементов.
• Готовое изделие зачищается и покрывается специальной жаропрочной краской.

Такой сборный мангал очень компактен, эстетично выглядит и вовсе не уступает своим промышленным собратьям по многим функциональным характеристикам.

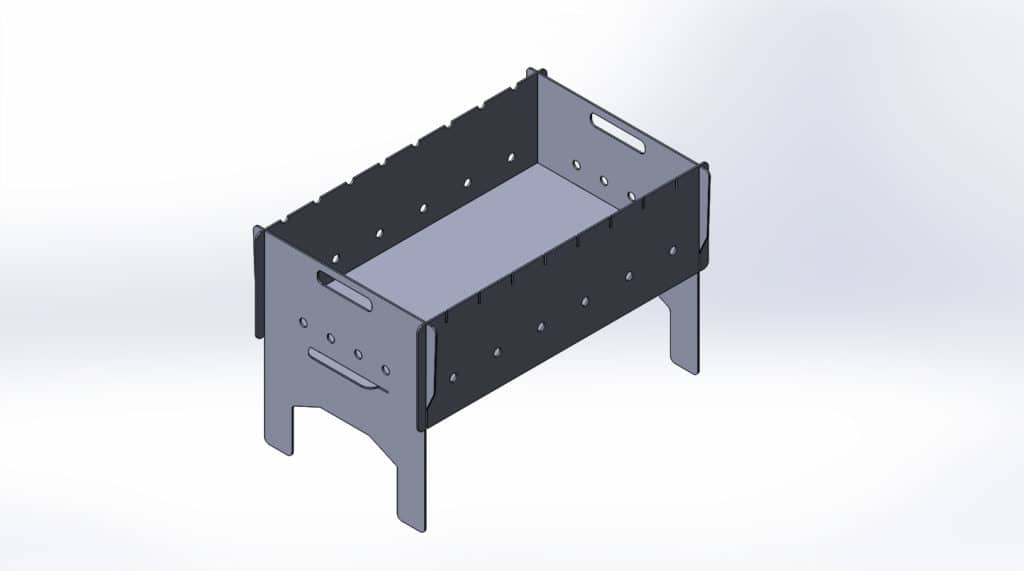

Следующая схема разборного мангала является более сложной, но и его вполне можно сделать самостоятельно.

Разборной мангал из металла своими руками

Для поездок на природу, на охоту или рыбалку больше подходит легкий переносной сборно-разборный вариант. Есть подобные изделия в магазинах, но они сделаны из совсем тонкого металла и надолго их на хватает. Потому и переносной мангал лучше сделать своими руками.

Они есть нескольких видов:

• раскладные;
• сборные.

Раскладные (складные) мангалы в чемодане и без

Раскладные мангалы выполнены чаще всего в виде чемоданчика. Некоторые — сразу с ручками для переноски. Для других требуется отдельный чехол или какой-то дипломат-чемодан.

Мангал в чемоданчике — хорошая идея

В данном варианте хозяин под имеющийся чемодан сделал мангал из металла. Крепятся части на металлических дверных петлях. Их приварили ручной электродуговой сваркой. Конкретно у этой модели ножки больно уж тонкие, но это — издержки компактности.

Еще один вариант переносного походного мангала. Его тоже можно «упаковать» в чемодан, но можно сшить и сумку из брезента: дешево и сердито.

Еще один мангал, который можно уложить в чемодан

В этом варианте сделано дно со складывающимися ножками. Остальные части укладываются внутрь по отдельности. Между собой боковины скрепляются за счет пропилов, которые идут до середины высоты в разных направлениях.

Еще одна конструкция складного мангала показана в видео-формате.

Разборные мангалы

От предыдущих отличаются тем, что они состоят из отдельных, ничем не скрепленных частей. Собираются на месте. Способы сборки разные — где-то это несколько болтов, где-то — пазы и пропилы. При изготовлении сварка не нужна, зато потребуется болгарка с алмазным диском или пила по металлу.

Представленный на фото сборный мангал из металла напоминает детский конструктор. Идея интересная, реализация — на высоте. Сварка не нужна, зато необходимо виртуозное владение болгаркой. Если навыка такого уровня нет, можно самые сложные места доработать пилой по металлу. Если решите сделать что-то подобное своими руками, предварительно сделайте макет в картоне. Его желательно брать такой же толщины, как будете использовать металл. Готовый макет соберите, подгоните его так, чтобы все было идеально. Потом можете переносить выкройки на металл.

Мангал из металла без сварки сделан из нержавеющей стал

Следующие разборные мангалы сделаны по типу тех, что продаются в магазинах. В них ножки сделаны из уголков, в ножках сделаны пропилы в виде язычков. Эти язычки чуть отогнуты. В боковинах под эти выступы сделаны отверстия. При сборке боковушки «насаживаются» на язычки.

Разборный мангал из металла — такой несложно сделать своими руками

Дно в такой модели сборного мангала ничем не фиксируется. Нижняя часть боковин загнута внутрь на 3-4 мм. После закрепления их на ножках по периметру получается бортик. Дно укладывается на этот бортик. Имея опыт эксплуатации именно такой модели могу сказать, что конструкция получается достаточно шаткая и вести себя с ней нужно аккуратно: установив, вы ее уже не подвинете, иначе все может развалиться. Но наш мангал сделан из очень тонкого металла в 1 мм. Возможно, если использовать большую толщину, проблемы не будет.

Еще один вариант сборного мангала отличается от предыдущих тем, что ножки у него кованные. На них за счет специальных пластин крепятся боковины.

Разборный мангал на кованых ножках

И самый простой из металлических мангалов вы увидите на фото ниже. При наличии двух кусков уголка и болгарки его можно сделать за несколько минут. Если согнуть не получится, можно просверлить отверстия и скрепить болтом с гайкой.

Самая простая шашлычница из металла. Своими руками можно сделать за несколько минут

Устанавливают его над кострищем, забивая ножки в грунт. Не очень удобно, зато очень просто. На «пожарный» случай сойдет.

Строим мангал из бочки своими руками

Для сооружения мангала из бочки своими руками необходимо для начала ознакомиться с её габаритами и характеристиками.

Металлическая бочка для барбекю длинной 882 мм, диаметром 595 мм. Как правило, такие 200 литровые бочки имеют следующие характеристики:

Наименование	Значение
Диаметр по гофрам, мм	595±3
Высота, мм	882±3
Внутренний диаметр, мм	571,5+1,0
Материал	Лист х/к
Толщина металла корпуса, мм	1,0
Толщина металла доньев, мм	1,2
Масса, кг, не более	20,2

Теперь перейдем непосредственно к сооружению гриля. Чертеж мангала из металла с размерами в данном случае не понадобится, так как ничего сложного в монтаже такой конструкции нет. Технология такая же, как и в случае постройки барбекю гриль на колесах. Берем металлическую бочку и делаем разметку с помощью длинной линейки либо доски, как показано на фотографии.

6 мм сверлом делаем по 4 отверстия с каждой из сторон. Учтите, что у вас должны быть болты с таким же диаметром. Позже мы прикрепим сюда петли для крышки. Размеры между отверстиями зависят от того, какие петли вы используете. Расстояние замерьте непосредственно на месте.

Разрезаем болгаркой с мелкими зубьями по уже намеченной линии.

Крышка будет занимать около четверти всей окружности самодельного мангала из бочки.

Вырезав крышку со всех сторон, вытаскиваем её из бочки.

Воспользуемся шлифовальной машинкой по металлу, чтобы выровнять металл в местах разреза.

Следующим шагом вставим шурупы с гайками в петли в заранее подготовленные отверстия, чтобы крышка могла открываться и закрываться. Фиксация показана на фотографии.

Теперь пришла пора сделать ножки для мангала из металла своими руками. Берем старый железный уголок и намечаем два отрезка по 170 см – это будут наши ножки, прикрепить которые мы сможем к бочке без использования сварочного аппарата.

Далее сгибаем каждый отрезок по 170 см на середине, предварительно сделав разрез.

В итоге у нас получится ножка длинной 85 см – вполне комфортно для среднего человеческого роста (учитывайте то, что ножки стоят не перпендикулярно земле под 90 градусов). Делая подобные мангалы своими руками из металла, размеры на фото очень помогут.

Чтобы прикрепить ножки к бочке укладываем как показано на фотографии и просверливаем 8 мм сверлом 3 дырки. Одна сверху и две по бокам барбекю. Не забывайте, у вас должны быть 8 мм болты.

Вставляем в отверстие шуруп с гайкой и шайбой, таким образом фиксируя получившуюся ножку. В остальные отверстия закручиваем по шурупу и накручиваем по гайке.

Чтобы сделать ручку берем небольшой брусок, загоняем в него два самореза с двух концов. Также просверливаем два отверстия в крышке. Далее ручка с саморезами с помощью винтов и шайб крепится к крышке бочки. Размеры можно сделать на глаз. Если на глаз не можете – возьмите 170 мм расстояние между отверстиями. Теперь осталось сделать только сетку, и гриль-барбекю из бочки своими руками будет готово!

Далее нужна сетка для гриля. Чтобы установить сетку на правильную высоту в бочку её ширина должна быть 25 сантиметров. Воспользуемся кусачками и откусим интересующий нас кусок.

Далее раскатываем кусачками напополам и можно укладывать в гриль. Высота получится достаточной для жарки мяса, рыбы, сосисок или овощей.

Далее все как обычно. Разжигаем дрова, накрываем крышкой, дожидаемся появления углей. После можем вставить сетки и начать готовить на вашем барбекю из металлической бочки!

Приятного аппетита!

Предлагаем вам посмотреть на другие варианты фото барбекю-гриля из бочки.

Мангалы с крышей из металла: фото и преимущества

Воспользовавшись одной из пошаговых инструкций и соорудив мангал из металла для дачи, необходимо задуматься о кровле для него. Кровля будет выполнять несколько важных функций:

1. Защита металлического барбекю от любых внешних воздействий, что в свою очередь не приведет к быстрому проржавению.
2. Возможность пользоваться установкой в любую погоду – солнечную и ненастную.
3. Соорудив на кровле фонарь, вам удобно будет жарить мясо в темное время суток – ничего не подгорит!
4. Конструкция с крышей имеет куда более солидный вид, чем просто отдельно стоящая конструкция.

Можно выделить несколько видов навеса для мангала, перечислим: Можно выделить несколько видов покрытия, сооружая мангалы с крышей из металла. Фото будут представлены ниже.

• Металлическая беседка с мангалом, из кирпича или другого материала;
• Поликарбонатный навес;
• Приваренная к каркасу крыша (также можно добавить столешницу, мойку и т.д.).

Предлагаем вам посмотреть мангалы с крышей из металла: фото нескольких вариантов ниже. А если хотите сделать своими руками, то прочитайте статью о самостоятельном монтаже навеса из профтрубы и поликарбоната, данные знания помогут вам сделать крышу для мангала.

В данной статье мы рассмотрели как сделать мангал из металла четырьмя способами:

• с помощью газового баллона 50л;
• из металлической бочки 200л;
• из жаростойкой стали 5мм;
• из листовой 3мм стали.

Надеемся, наши мастер-классы были полезными, и вы без труда сделаете мангал из металла своими руками!

Разновидности мангалов

Сначала нужно определиться с задачами, что и как, с какой частотой мы будем на нём готовить, нужно ли предусмотреть возможность использования дров или достаточно будет угля, где он будет стоять, нужен красивый мангал или подойдёт просто функциональный «брутальный» вариант.

Отдельно нужно отметить и переносные варианты. Главной их проблемой всегда является качество. Все переносные мангалы, как правило, сделаны из «лёгкой» стали, потому что главной функцией их увы является не приготовление, а удобство и лёгкость транспортировки.

Такой мангал, как правило, рассчитан исключительно на использование угля. А ведь многие предпочитают перед приготовлением шашлыка насладиться запахом горения благородных дров, приготовить шашлык на самостоятельно подготовленных углях, посидеть у костра.

Однако, температура горения дров значительно выше, чем готового угля, и такой мангал практически сразу же деформируется. А после сезона его вообще скорее всего лучше будет просто выбросить.

Да и среди стационарных мангалов из имеющихся в продаже порой достаточно сложно выбрать подходящий именно под конкретные запросы. Да ещё чтобы он был оптимален по соотношению «цена-качество».

Поэтому, с каждым годом появляется всё больше желающих сделать мангал самостоятельно, своими руками. Можно выложить в соцсети фото мангала, сделанного своими руками, и собирать лайки друзей.

Сделать мангал самому — на первый взгляд непросто, но разобравшись можно понять, что и не так сложно, как кажется на первый взгляд.

Читайте здесь Калитка своими руками — лучшие варианты, схемы, чертежи и проекты для дома и дачи (135 фото)

Для начала нужно понять, какой мангал вы хотите:

• Стационарный;
• Переносной (может быть складным, разборным).

Мангал стационарный с навесом

После изготовления стационарного мангала, желательно соорудить для него навес. Существует масса материалов, которые можно использовать для этого при минимальных затратах времени и денег. Разве что железную конструкции невозможно выполнить без сварки (при желании ее можно заменить стяжкой болтами).

Опоры навесов обычно приваривают к ножкам мангала, но иногда встречаются весьма габаритные конструкции (4х4 м), для которых бетонируется четыре металлических столба.

Сверху на столбы по периметру навеса укладываются уголки 5х5 см, а поверх них – металлопрофиль или любой другой кровельный материал. При желании навес украшается ковкой.

Деревянный навес изготовить проще, но поверхность следует обработать антисептиком и антипиреном.

Особенности конструкции кирпичного мангала

Несмотря на все разнообразие жаровен, можно выделить основные элементы, которые присутствуют всегда:

• основание. Это не обязательно капитальный фундамент, бывает достаточно площадки, отсыпанной гравием или песком. Но с учетом нашего климата лучше все же забетонировать основание и проложить к нему удобную дорожку;
• опорные стенки. Самые простые мангалы строятся в виде буквы «П» — две боковые стенки, на которые опирается решетка, и задняя. Она не только закрывает угли и мясо на решетке от ветра, но и «связывает» боковые стенки, придает конструкции прочность;
• решетки для углей (дров) и приготовляемой пищи. Место для углей может быть представлено сплошной плитой или решеткой, под которой располагается поддон. Это достаточно удобно – по мере прогорания углей зола ссыпается в поддон, откуда ее несложно убрать. Решетка для продуктов может быть одна или две-три;
• расположенная рядом с решетками столешница. Поскольку шашлыки в другие блюда в процессе приготовления часто поливают маринадом или соусом, добавляют ингредиенты или подготавливают новые порции, аналог разделочного стола очень полезен.

Самый простой мангал

Это просто выложенный из кирпича прямоугольник. Дно может быть также выложено кирпичом – тогда золу с него придется выгребать подручными приспособлениями – или, как на фото выше, с решеткой. В этом случае необходимо предусмотреть дверцу в одной из боковых стенок (обычно она заменяет два-четыре кирпича) для выгребания золы из-под решетки. Шампуры или решетка для жарки укладываются прямо поверх кирпичных стенок.

Уровень всех стенок может быть одинаковым, или короткие стенки выкладываются выше – для защиты от бокового ветра. Помимо обычного кирпича, используют также шлакоблоки, пеноблоки и другие блочные материалы. Возможно использование дикого камня.

Достаточно простым можно также считать П-образное сооружение.

Особых отличий нет – основание выложено кирпичом, стенки тоже. Отсутствует передняя стенка, что заметно упрощает удаление золы, решетка (решетки) опираются либо на выступающие из кладки кирпичи, либо просто на блоки, поставленные внутрь жаровни (как на фото выше).

Очень интересна также идея устройства стенок очага из габионов, наполненных диким камнем.

Здесь тоже необходимо бетонированное основание, камень лучше использовать твердый, не склонный рассыпаться под действием жара – гранит, базальт.

Можно также обложить диким камнем металлическую старую бочку.

Ну, а такой вариант, пожалуй, стоит называть даже не мангалом, а просто кострищем – обустроенным и укрепленным местом для разведения огня.

Жаровня с разделочным столом

Более практичным и удобный для постоянного использования считается П-образный мангал с дополнительной столешницей и полками.

Как видно на фото, в этой конструкции присутствуют три решетки – нижняя для углей, с выдвижным поддоном-ящиком для золы, средняя для мяса, верхняя для овощей, хлеба или гарнира. Сбоку пристроена еще одна стенка, столешница опирается на нее и выступ стенки П-образного основного сооружения.

Решетки опираются на выступающие из стенок кирпичи, лучше заранее предусмотреть наличие зацепов для удобного извлечения решеток.

Вариант с дымоходом

Это сооружение заметно сложнее. Помимо базовой конструкции, в нем имеются:

• ниша для дров (под решетками);
• ниша для посуды и различных хозяйственных принадлежностей (слева внизу);
• полноценная общая столешница;
• кирпичный свод с дымоходом – для отвода дыма и защиты приготавливаемых продуктов от дождя. Кроме того, наличие свода и дымохода усиливает тягу, не дает жару от углей уходить бесцельно в стороны.

Обратите внимание – основание здесь полностью сложено из кирпича поверх бетонированной площадки

Похожая модель с дополнительными полками и металлическим колпаком-сводом, металлическим коробом дымохода.

Уличный мангал с дополнительной плитой и мойкой

Это довольно сложное сооружение, которое можно сделать самостоятельно.

Помимо мангала как такового – то есть жаровни с открытым огнем (углями) и расположенным над ним сводом с дымоходом – в такой конструкции часто присутствует коптильня, плита с нагревающимися от огня конфорками, столешница (столешницы), полки, мойка. Если сооружение расположено рядом с домом и к нему можно подвести водопровод и канализацию, можно приравнять постройку к полноценной летней кухне, особенно если над ней имеется крыша.

За счет наличия конфорок или отверстия для установки кастрюли (котла) такое устройство часто называют мангал-казан.

Изготовление бортиков

Основание бортиков должно соответствовать параметрам дна. Высота боковых сторон берется по 20 см. Этого вполне достаточно для того, чтобы мясо, рыба или овощи не подгорели от близости к углям. Болгаркой выпиливаются заготовки для боковин, их края выравниваются напильником. В бортиках делается 1 ряд отверстий для обеспечения воздухообмена.

После подгонки размеров бортиков они прикрепляются ко дну. Пластины прикладываются к петлям и жестко на них фиксируются. Быстрее это сделать сварочным аппаратом. Но если его нет, то крепление проводится болтами и гайками через просверленные отверстия. Проверяется правильность соединения. Бортики должны свободно поворачиваться внутрь и ложиться на донную пластину без просветов. Так складной мини-мангал будет иметь толщину не более 4 см.

Заключительным этапом установки боковин является изготовление приспособления для крепления их вертикальных сторон между собой. Самым простым способом являются маленькие гайки и велосипедные спицы. Гайки привариваются к вертикальным кромкам бортиков так, чтобы их отверстия совпадали. С каждой стороны необходимо не менее 2 метизов. После приведения мангала в рабочее состояние в отверстия гаек вставляются спицы, верхний конец которых изогнут в форме петли.

Конструкция мангала из кирпича

Качество кирпича можно проверить с помощью молотка Невзирая на разнообразие моделей кирпичные мангалы объединяют основные элементы. В любой жаровне присутствуют следующие элементы:

• Фундамент. Речь не всегда идёт о капитальном основании – достаточно выделить площадку и отсыпать землю щебёнкой. Бетонирование осуществляется с учётом климатической зоны и финансовых возможностей собственника.
• Опорные стены. В простом варианте барбекю строят в виде буквы «П» – задняя и две боковые поверхности, на которые опирается жаровня. Они не перекрывают возможность для укладки продуктов и в то же время придают конструкции прочность.
• Решётка. Этот элемент также может быть сплошным, как плита, с расположенным внизу поддоном. Такое устройство удобно, т. к. собирает золу, которая легко убирается.
• Стол для разделки. В процессе приготовления мяса часто используются маринады и соусы, а шашлыки готовятся порционно. Поэтому без столешницы хозяину будет неудобно готовить.

Приступаем к работе

В интернете можно найти множество схем и способов изготовления разборного мангала. В рамках этой статьи рассмотрим один несложный вариант. Он заключается в следующем:

1. Возьмите лист бумаги. На нем отметьте высоту ножек, размер стенок устройства, а также расстояние между прорезями в боковых элементах и отверстиями для шампуров.
2. Выберите лист стали: чем толще металл, тем дольше прослужит изделие. Перенесите на него чертеж разборного мангала.
3. Возьмите стальные листы и разрежьте их болгаркой, отступив от отметки 3-4 см.
4. Дрелью сделайте в стенках отверстия.
5. С помощью ножовки необходимо изготовить направляющие для шампуров по верхним краям боковых элементов конструкции.
6. Надрежьте стенки и сделайте сгибы таким образом, чтобы углы можно было стыковать.
7. Уложите дно.
8. Просверлите в боковых сгибах дырки для болтов. Это необходимо для того, чтобы детали не рассыпались.
9. Возьмите четыре прутья и приступите к изготовлению опор, на которые в дальнейшем следует нанести резьбу. Конструкция будет с отвинчивающимися ножками. Их также можно сделать из металлических уголков. Для этого нужно просверлить дырки для болтов. Чтобы опоры получившейся конструкции легко входили в землю, необходимо заострить их снизу.
10. Ко дну ящика приварите гайки.

С помощью этой инструкции вы без труда изготовите мангал в домашних условиях.

Виды конструкции

В зависимости от мобильности мангала выделяют несколько разновидностей.

Стационарные – это массивные сооружения, не подлежащие переносу. Как правило, они выкладываются из кирпича, имеют несколько поверхностей для готовки, могут оснащаться козырьком, крышей.

Переносные – это мобильные устройства, которые легко транспортируются. Они могут быть складными, сборными, а также передвижными (имеют колеса).

Если речь идет о металлических мангалах, то они могут быть толстостенными и тонкостенными. Первые отличаются долгим сроком эксплуатации, обычно являются стационарными. Вторые – это прерогатива мобильных устройств, поскольку более тонкие стенки обеспечивают меньший вес мангала. Логично, что небольшая масса мобильного мангала – это один из его важнейших критериев.

Стационарные «печки» могут быть угловыми и универсальными. Благодаря компактности угловой агрегат позволяет экономить место на садовом участке. Универсальный мангал – это вариант, монтаж которого не привязан к определенному месту на участке, а также включающий в себя несколько варочных поверхностей.

Что касается материала изготовления, то в зависимости от его вида, мангалы бывают нескольких видов.

Кирпичный. Характеризуется способностью разгораться до высоких температур и долго отдавать тепло. Это позволяет готовить сразу несколько блюд или готовить на большую компанию блюда по несколько партий, не опасаясь, что мангал остыл. Такие устройства, в отличие от аналогов из металла, не подвергаются коррозии, переносят негативное воздействие внешней среды, срок службы правильно сложенного мангала составляет век. Именно кирпичная конструкция позволяет организовать совмещенный мангал, включающий несколько варочных поверхностей, столешницу и даже мойку. Наконец, смотрятся такие устройства солидно и респектабельно. Они точно станут украшением участка. «Минусами» мангалов из кирпича является достаточно долгий срок их возведения (как минимум 14 дней требуется на подготовку фундамента), трудоемкость и высокая стоимость процесса строительства.

Металлический. Характеризуется пожарной безопасностью, быстрым нагревом, простотой монтажа. Самая простая конструкция может быть сделана своими руками из металлических листов или подходящего размера бочки. Существуют также кованые варианты, отличающиеся изысканностью внешнего вида.

Комбинированный. Сочетает в себе и кирпичные, и металлические элементы. Как правило, из металла изготавливается металлическим коробом. Такой вариант имеет железное основание под казан.

В зависимости от количества варочных поверхностей и их назначения выделяют казаны:

• с барбекю-решеткой (идеальны для приготовления жареного мяса, рыбы);
• с коптильней (коптильня может использоваться не только для получения вяленого и копченого мяса, но и приготовления шашлыка);
• с казаном, в котором удобно кипятить воду, готовить супы, варить картофель и плов.

Полезные дополнения

Если уж браться за дело основательно, то стоит позаботиться об отсеке для подготовки углей. Он может также использоваться в качестве печи для кастрюли. Доработка довольно простая. Длина мангала увеличивается на 30 сантиметров. Из металлической полосы сваривается квадрат 35 на 35 с высотой в 20 см. Получившееся изделие приваривают сбоку топки, где нет вентиляционных отверстий. Теперь агрегат будет выглядеть перевернутой буквой «Г». При желании на верх куба приделывают такого же размера квадрат с вырезанным внутри кругом под казан.

Привычный всем мангал не очень сложно модифицировать в барбекю. Если сварить такой же короб (можно из более тонкого металла) и прикрепить его на петли из нержавейки, то он трансформируется в модное приспособление. Торцы крышки увеличивают профилем для плотности стыковки и армирования. Оригинальным будет исполнение в виде пиратского сундука или готический вариант.

Решетка для жаровни

Для основания под жаровню необходимо между противоположными стенками поместить металлические уголки или арматурные стрежни. На них и выкладывается основание топки из кирпичей. У нас эту роль играет металлический поддон. Основное условие, чтобы топка легко очищалась от золы.

В районе топки необходимо оставить незаполненные раствором боковые промежутки в кирпичной кладке. Это обеспечит поступление в камеру воздуха. Ведь без притока кислорода процесс горения топлива невозможен.

Основа для жаровни укладывается в пространстве между стенками конструкции. Для этого между ними могут размещаться металлические стержни или уголки, на которые будет выкладываться кирпичное основание. В качестве альтернативы можно использовать и поддон из толстого металлического листа.

ТОП-15 лучших сварочных инверторов

	Фото	Название	Рейтинг	Цена
ТОП-4 лучших инвертора для ручной сварки ММА
#1		Eurolux IWM190	4.95 / 5
#2		Fubag IQ200	4.9 / 5
#3		Ресанта САИ-220	4.85 / 5 1 — голос
#4		Искра MIG-305SP	4.8 / 5
ТОП-4 лучших инвертора для полуавтоматической сварки MIG и MAG
#1		Blue Weld Starmig 210 DualSynergic	4.95 / 5
#2		AuroraPRO Overman 200	4.9 / 5
#3		Сварог ProMIG 200 Synergy	4.85 / 5
#4		Fubag IRMIG 200 Syn	4.8 / 5
ТОП-4 лучших инвертора для аргонодуговой сварки TIG
#1		AuroraPRO Inter TIG 202	4.95 / 5
#2		Сварог Real TIG 200	4.9 / 5
#3		Ресанта САИ-250АД AC/DC	4.85 / 5
#4		Wert MMA 200	4.8 / 5
ТОП-3 лучших универсальных сварочных инвертора
#1		Кедр MIG 175GD	4.9 / 5
#2		Quattro Elementi MultiPro 2100	4.9 / 5
#3		Aurora Speedway 175	4.85 / 5

Вычисление габаритов

Параметры задуманного мангала – критерии ключевые. От них определяется удобство применения агрегата по целевому назначению.

Если его задействовать будет семья со стандартным количеством человек (3-4), то сгодится модель 60 х 35 см.

Для коллектива с большим числом людей необходимо использовать более крупную конструкцию.

Фотоснимки стандартных и нестандартных версий легко находятся в сети. Могут попадаться такие снимки, на которых традиционная версия дополняется многими составляющими и устройствами. Они расширяют её функциональный спектр и украшают её облик. Сотворить любую металлическую модификацию нетрудно. И сварочный процесс можно проводить своими усилиями.

Например, можно действовать по такому чертежу:

Подобных и прочих чертежей в интернете предостаточно. Вполне можете строить свою работу на их основе

Важно решить дилемму с числом шампуров, одновременно находящихся на сварном мангале

Не менее важный аспект – это глубина аппарата. Её ориентировочное значение – 15 см. При таком раскладе между продуктом и углями останется нужный просвет для готовки. Высота мангала должна быть максимально удобной для кулинара.

Создание мангала из железной бочки

При желании можно сконструировать и более габаритный вариант – к примеру, стационарную конструкцию из бочки. Сама бочка может быть любой, главное, чтобы ее размеров хватило для приготовления шашлыка.

МангалМангал

Кроме самой бочки следует приготовить:

• стальной уголок с полкой высотой минимум 4,5 см;
• четыре резиновых колеса (желательно с металлической основой);
• два комплекта дверных петель;
• дверную ручку (железную);
• металлическую сетку;
• болгарку, диски к ней;
• сварку;
• электролобзик.

Инструкция по изготовлению

Шаг 1. Нарезаются отрезки уголка необходимой длины. Высота конструкции должна составлять примерно 1 м, а ширина соответствовать длине бочки.

Шаг 2. Боковые элементы будут состоять из двух горизонтальных и двух вертикальных стоек каждый. Первые будут установлены снизу, примерно в 25 см от нижнего края вертикальных стоек, и сверху, на уровне радиуса бочки. Стойки выкладываются на ровной поверхности и свариваются так, как показано на изображении – под углом в 90ᵒ.

Резка баллона

Шаг 3. Аналогичным образом сваривается вторая боковая часть конструкции, после чего оба элемента соединяются посредством двух уголков, установленных на уровне нижних горизонтальных стоек.

Шаг 4. К боковине крепятся колеса.

Шаг 5. Далее на готовую опору устанавливается бочка. Это нужно сделать таким образом, чтобы сливное отверстие располагалось сзади и сверху под углом в 30ᵒ, по правой стороне (в отношении к фронтальной части). Такое отверстие при эксплуатации послужит вытяжкой.

Шаг 6. При помощи мела отмечается ¼ часть бочки – крышка шашлычницы. Размеченная часть вырезается электролобзиком, края тщательно зачищаются болгаркой со шлифовальным диском.

Шаг 7. К четверти бочки крепятся дверные петли, после чего они соединяются с основанием – крышка готова. Для удобства эксплуатации к крышке крепится дверная ручка.

Шаг 8. В вытяжку вставляется труба соответствующего диаметра.

Шаг 9. Остается лишь позаботиться о внутреннем обустройстве. На внутренней поверхности корпуса привариваются специальные держатели (железные пластины размерами 3х6 см, хотя можно взять и тонкие уголки). Эти держатели устанавливаются посередине каждой из сторон, по две штуки.

Мангал из бочки. Элементы ковки

Как покрасить мангал и защитить от коррозии

А теперь давайте ответим на вопрос чем покрасить мангал из металла. Красить установку необходимо после завершения всех работ, желательно акриловой краской в баллончике (требуется защита в виде перчаток, респиратора и спецодежды) или термостойкими лаками КО/08, КО/815. Данный этап является завершающим. Он решает несколько задач:

1. Конструкции придается завершенный вид – пользоваться красивым внешне мангалом приятно, чем ободранным.
2. Жаропрочная краска по металлу для мангала защитит конструкцию. В итоге коррозийный процесс замедлится.
3. Так как краска создает гладкую поверхность, то упрощается процесс чистки самодельного мангала из металла от сажи после эксплуатации.

Чертеж мангала, разборный

Данный мангал разборный, чертеж выполнен в формате DWG. Чертеж мангала в формате DWG можно отдать на лазерную или плазменную резку. Вам вырежут разборный мангал, после чего вам останется его собрать как конструктор.

Подобие таких мангалов продают, в супер/гипер маркетах, но оин тонкостенные и не долговечные. Наш мангал из листа со стенкой 3мм.

Размеры жаровни разборного мангала 600х350х170мм. Стенка листа 3 мм.

Скачать чертеж — разборный мангал

В архиве для скачки находятся файлы в формате DWG, PDF и Solidworks. Если первый формат необходим для резки мангала. То два последних ознакомительные форматы, по этим чертежам без резки на ЧПУ изготовить мангал не получится.

Скачать чертеж можно нажав на ссылку или на кнопку ниже.
