Рекомендации по изготовлению
При строительстве используются различные виды вибраторов. В зависимости от способа воздействия на раствор, они могут быть поверхностными или погружными. Домашний мастер может использовать любой из них. Отвечая на вопрос, как сделать вибратор в домашних условиях, необходимо отметить некоторые особенности этого процесса.
Начать стоит с выбора материалов и запчастей. В качестве привода может использоваться любой электроинструмент, например, дрель или перфоратор
Однако к ним предъявляется одно довольно важное требование — скорость вращения мотора должна составлять не менее 3000 об/мин. Чем этот параметр выше, тем более производительным будет инструмент
Вибромеханизм представляет собой довольно сложное устройство, если речь идет о профессиональном инструменте поверхностного типа. В погружном вибраторе с этой задачей отлично справится довольно простая вибронасадка, состоящая из металлической ударной части, резиновой муфты, а также гильзы.
На основе дрели
Следует заметить, что самодельный инструмент практически не будет уступать по эффективности проведения работ своим заводским аналогам. Для его изготовления потребуются следующие материалы:
- Сверло по металлу.
- Стальной прут прямоугольного сечения с размером стороны в 150 мм.
- Стержень диаметром в 20 мм
- Трубка из нержавеющей стали диаметром в 400 мм и длиной от 40 до 60 см.
- Трубка из эластичного материала, например, резины.
- Гибкий стержень.
- 2 подшипника.
- Гильза.
Мощность дрели должна быть не менее 1 кВт и желательно, чтобы этот инструмент мог работать еще и на удар. К круглому стержню необходимо приварить прямоугольный, который будет исполнять роль утяжелителя. На конце стержня необходимо просверлить сквозное поперечное отверстие для крепления к приводу. Второй конец должен выступать примерно на 100 мм, чтобы можно было закрепить втулку, предназначенную для защиты вращающегося элемента конструкции.
Затем стержень совмещается с гильзой, а после чего его необходимо установить на подшипники. Также стоит подумать о защитном кожухе, который будет предотвращать попадание в подшипники грязи и тем самым продлит срок их эксплуатации. Трубка из гибкого материала с помощью шкворня соединяется с валом электродвигателя и вибранасадкой.
Что такое виброплита?
Для чего нужна виброплита
Неотъемлемыми для строительных работ являются процессы уплотнения различных сыпучих оснований. Например, щебня, песка, грунта и других подобных материалов.
В основном это этапы подготовки к заливке бетона, асфальта, укладке плитки или возведению фундамента.
С целью механизации процесса утрамбовки используются так называемые виброплиты. Механизм их действия достаточно прост.
Устройства создает колебания под действием, которого мелкие частицы уплотняющегося слоя сбиваются максимально близко друг к другу, лишний воздух вытесняется и на финише получается ровное основание необходимой плотности.
Покупать подобную машину для себя достаточно невыгодно. Гораздо выгоднее обойдется самодельная виброплита.
Конструктивное устройство механизма
На весомую платформу крепится вибратор, а над ним устанавливается двигатель. Два последних узла соединяются муфтой и клиноременной передачей.
Вращательные движения двигателя преобразуются в колебательные с помощью вибратора и передаются тяжелой платформе, которая в свою очередь воздействует на утрамбовываемую поверхность.
Функция заднего хода устройства обеспечивает возможность выполнять работы в узких траншеях и котлованах.
Саму плиту выполняют из стали либо чугуна, желательно хорошего качество. В противном случае срок службы устройства значительно сокращается, на поверхности основания появляются трещины.
Размер рабочей поверхности плиты влияет на давление, оказываемое механизмом на утрамбовываемый слой. Плита меньшей площадью лучше утрамбовывает грунт.
Важно! Для достаточного уплотнения асфальта аппарат должен иметь не меньше 10кН. Плитку лучше укладывать с помощью плиты весом 75-90 кг и усилием 18-20кН.. Плотность финишного слоя зависит от вибрационного усилия
Чем оно выше, тем лучше утрамбовывается материал
Плотность финишного слоя зависит от вибрационного усилия. Чем оно выше, тем лучше утрамбовывается материал.
Варианты комплектации виброплит
Классификация по питанию
- электрическую,
- дизельную и
- бензиновую виброплиту.
Электрическая. Наиболее экономичная считается электрическая. Именно такую рекомендуют собирать своими руками для собственного хозяйства.
Тем более что по техническим характеристикам виброплиты с электродвигателем ничем не уступают своим конкурентам. Минусом только можно считать условие наличия доступной электросети.
Бензиновая. Обойдется дороже чем электрические, но дешевле, чем дизельные.
Однако топливо для дизельных будет выгоднее покупать, хотя сам мотор выйдем самым дорогим из трех описанных.
Так же его недостатком будет и высокий шум, снижающий комфорт в работе.
Мощность установленного двигателя должна быть достаточной для работы с тяжелой плитой. Иначе последняя будет грузнуть в сыпучем материале.
Классификация по массе
Масса виброплиты будет первоопределяющей для подбора комплектующих узлов, если делать механизм самостоятельно.
Выделяют:
- Легкие плиты. Весом 75 кг. Для обработки слоя толщиной до 15 см. Такие плиты применяются для проведения ландшафтных работ, укладки тротуарной плитки, демпфирующих полиуретановых ковриков.
- Универсальные плиты. Их вес колеблется от 75 до 90 кг. Максимальный слой, подлежащий обработки 25 см. Их используют для ландшафтных работ, ремонта покрытий дорог, в том числе ямочный ремонт на асфальте.
- Среднетяжелые. Вес 90-140 кг. Толщина обрабатываемого слоя до 60 см. Применение — укладка дорожного покрытия слоями, засыпка траншей по периметру фундамента.
Классификация по направлению движения
По направлению движения в процессе утрамбовки виброплиты бывают прямыми и реверсными.
Прямые могут двигаться лишь вперед, и в случае необходимости второго прохождения по утрамбовываемому слою такую машину придется разворачивать. А это пусть и небольшие, но все же потери времени.
Реверсные виброплиты могут двигаться как вперед, так и назад. Они дают более высокую производительность. Обычно реверсом наделяются устройства с плитами весом более 100 кг.
Дополнения в комплектации
Дополнительным плюсом будет если виброплита оснащена системой орошения.
Она защищает агрегат от прилипания с утрамбовываемой поверхности. В них следует тщательно оберегать двигатель от попадания воды.
Ремни и муфты должны быть защищены специальными кожухами.
Так мелкие частицы сыпучих материалов не будут забиваться в механизм, и сама машина прослужит гораздо дольше.
Самодельный вибродвигатель для бетона
Для уплотнения бетонной массы в фундаменте и других железобетонных конструкциях применяются вибродвигатели поверхностного типа или же погружного. Для поверхностного вибратора подойдёт вибродвигатель мощностью от 1 до 1,5 кВт, работающий в сети 220 В.
Его схема показана ниже, а состоит он из:
- Ручки для удерживания, направления и переноса устройства.
- Электродвигателя достаточной мощности.
- Кабеля питания.
- Эксцентрикового дебаланса.
- Основания необходимого размера.
Профессиональные модели вибродвигателей имеют регулируемый эксцентрик, который позволяет настраивать амплитуду вибраций и силу, с которой производится уплотнение. Эксцентрик закрепляется на выходном валу электродвигателя. Для этого к валу жёстко фиксируется кронштейн, а к нему в свою очередь крепят дебаланс на резьбовое соединение. Ослабив резьбу, можно отрегулировать положение эксцентрика по отношению к валу электродвигателя, таким образом изменив амплитуду работы устройства.
Виброплита своими руками — это не так сложно, как может показаться на первый взгляд
По многочисленным просьбам, публикую процесс изготовления виброплиты своими руками.
Виброплита своими руками
Необходимость в данном девайсе возникла при обустройстве дорожек из тротуарной плитки на приусадебном участке.
В 2010 году я не нашел где взять виброплиту в аренду в своем городе, а покупать для укладки 100 квадратных метров тротуарной плитки было накладно, поэтому и решил сделать своими силами.
Видео как работает виброплита сделанная своими руками.
Подробнная информация про —>> Вибратор однофазный площадочный ИВ-99Е (220В)
Металлическое основание для виброплиты
За металлом для площадки отправился на металлобазу. Купил листовой металл толщиной 8мм и размером 80см на 45см. Площадка обошлась примерно в 800 руб. (точно не помню)
Подробнная информация про —>>Листовой металл
С двух сторон сделал надрез в металле болгаркой на расстоянии 10 см от края на глубину около 5 мм и с помощью молотка загнул градусов на 20-30, чтобы виброплита не закапывалась в трамбуемый материал.
Надрез болгаркой в основании виброплитыЗагиб основания плошадки виброплиты
Потом взял электросварку и заварил место надреза, чтобы зафиксировать положение торцов виброплиты.
Сварка надрезанного металла основания виброплиты
Сварщик из меня никудышный, но главное держится! Кстати все попытки согнуть металл без надрезов не увенчались успехом, поэтому лучше сразу брать в руки болгарку и надрезать.
Сварной шов на вибраторе
После этого отрезал два швеллера для крепления вибратора к плите.
Швеллер для крепления вибратора к плитеПривариваем швеллер к основанию виброплиты
Вот на этом этапе неумение качественно сваривать, не много подпортило проект. Пока я один за другим тратил электроды на получение качественного сварного шва, площадку от нагрева немного выгнуло по диагонали. Т.е. если сейчас поставить виброплиту на ровную поверхность, два диагональных угла приподняты примерно на 2-5 мм. Я думаю этого можно было избежать если был бы опыт в сварке, или предложите свои варианты. Может нужно было приваривать швеллера не поперек, а вдоль? Может быть.
Сверлим отверстия в швеллерах под болты для крепления вибратора

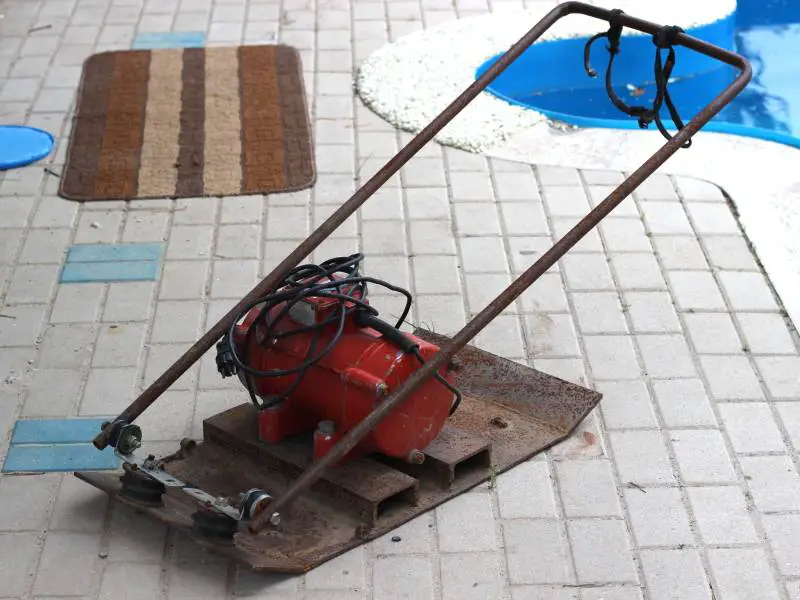

Далее фотографии сделанные спустя 2 года работы самодельной виброплитой.
Вибратор прикручен болтами М10.
Прикручиваем вибратор болтами М10 к основаниюПрикручиваем вибратор болтами М10 к основанию
Самое интересное, это эксперименты с креплением ручки к виброплите. Процесс подбора конструкции был долгим, затратным и не всегда успешным. Расскажу только о том варианте на котором остановился.
На авторынке приобрел по 100 рублей две подушки двигателя от ВАЗ 2101 (от копейки), дешевле не нашел .:)
Они достаточно крепкие, чтобы справляться с вибрацией от двигателя, и не много гасят ее. Но только с ними ручку не удержишь, вернее суставы на руках рассыпятся. Поэтому поиск продолжался. В сетевом магазине «Крепмаркет» я нашел что нужно. Две очень мягкие и эластичные подушки, через которые и закрепил ручку к виброплите.
Крепление ручки к виброплитеКрепление подушки двигателя к виброплитеКрепление подушки двигателя к виброплите
Плита получилась достаточно тяжелая (относительно конечно) примерно 60-70 кг. И таскать ее на себе тяжко, поэтому я отрезал от трубы два кольца, приварил их сваркой к основанию самодельной виброплиты и вставляю в них два простецких пластиковых колеса на болтах, купленных в каком-то магазине, торгующем всевозможными тележками. И теперь процесс транспортировки виброплиты стал значительно легче.
Виброплита своими руками — испытай свои возможности
Отрезок трубы для вставки колесОтрезок трубы для вставки колес
Ручку сделал из полой трубы длинной 120 см.
Виброплита своими руками
Теперь про эксплуатацию виброплиты, сделанной своими руками.
Бюджет проекта составил около 10 000 руб. Рассчитывал меньше, но…
Во время работы для еще большего гашения вибрации на ручке помогает петля из любой крепкой веревки и если держаться именно за нее, а не за металлическую ручку, то вибрация практически не чувствуется.
Трамбует эта виброплита увлажненный песок примерно сантиметров на 10 в глубину, щебень тоже трамбует, но по ощущениям виброплите не хватает веса чтобы хорошо его трамбовать.
В принципе для дорожек в саду нормальный вариант, а для фундаментных работ, асфальтных и т.д. — слабовато и легковато.
Что такое виброплита?
Для чего нужна виброплита
Неотъемлемыми для строительных работ являются процессы уплотнения различных сыпучих оснований. Например, щебня, песка, грунта и других подобных материалов.
В основном это этапы подготовки к заливке бетона, асфальта, укладке плитки или возведению фундамента.
С целью механизации процесса утрамбовки используются так называемые виброплиты. Механизм их действия достаточно прост.
Устройства создает колебания под действием, которого мелкие частицы уплотняющегося слоя сбиваются максимально близко друг к другу, лишний воздух вытесняется и на финише получается ровное основание необходимой плотности.
Покупать подобную машину для себя достаточно невыгодно. Гораздо выгоднее обойдется самодельная виброплита.
Конструктивное устройство механизма
На весомую платформу крепится вибратор, а над ним устанавливается двигатель. Два последних узла соединяются муфтой и клиноременной передачей.
Вращательные движения двигателя преобразуются в колебательные с помощью вибратора и передаются тяжелой платформе, которая в свою очередь воздействует на утрамбовываемую поверхность.
Функция заднего хода устройства обеспечивает возможность выполнять работы в узких траншеях и котлованах.
Саму плиту выполняют из стали либо чугуна, желательно хорошего качество. В противном случае срок службы устройства значительно сокращается, на поверхности основания появляются трещины.
Размер рабочей поверхности плиты влияет на давление, оказываемое механизмом на утрамбовываемый слой. Плита меньшей площадью лучше утрамбовывает грунт.
Важно! Для достаточного уплотнения асфальта аппарат должен иметь не меньше 10кН. Плитку лучше укладывать с помощью плиты весом 75-90 кг и усилием 18-20кН.
Плотность финишного слоя зависит от вибрационного усилия
Чем оно выше, тем лучше утрамбовывается материал
Плотность финишного слоя зависит от вибрационного усилия. Чем оно выше, тем лучше утрамбовывается материал.
Варианты комплектации виброплит
Классификация по питанию
- электрическую,
- дизельную и
- бензиновую виброплиту.
Электрическая. Наиболее экономичная считается электрическая. Именно такую рекомендуют собирать своими руками для собственного хозяйства.
Тем более что по техническим характеристикам виброплиты с электродвигателем ничем не уступают своим конкурентам. Минусом только можно считать условие наличия доступной электросети.
Бензиновая. Обойдется дороже чем электрические, но дешевле, чем дизельные.
Однако топливо для дизельных будет выгоднее покупать, хотя сам мотор выйдем самым дорогим из трех описанных.
Так же его недостатком будет и высокий шум, снижающий комфорт в работе.
Мощность установленного двигателя должна быть достаточной для работы с тяжелой плитой. Иначе последняя будет грузнуть в сыпучем материале.
Классификация по массе
Масса виброплиты будет первоопределяющей для подбора комплектующих узлов, если делать механизм самостоятельно.
Выделяют:
- Легкие плиты. Весом 75 кг. Для обработки слоя толщиной до 15 см. Такие плиты применяются для проведения ландшафтных работ, укладки тротуарной плитки, демпфирующих полиуретановых ковриков.
- Универсальные плиты. Их вес колеблется от 75 до 90 кг. Максимальный слой, подлежащий обработки 25 см. Их используют для ландшафтных работ, ремонта покрытий дорог, в том числе ямочный ремонт на асфальте.
- Среднетяжелые. Вес 90-140 кг. Толщина обрабатываемого слоя до 60 см. Применение — укладка дорожного покрытия слоями, засыпка траншей по периметру фундамента.
Классификация по направлению движения
По направлению движения в процессе утрамбовки виброплиты бывают прямыми и реверсными.
Прямые могут двигаться лишь вперед, и в случае необходимости второго прохождения по утрамбовываемому слою такую машину придется разворачивать. А это пусть и небольшие, но все же потери времени.
Реверсные виброплиты могут двигаться как вперед, так и назад. Они дают более высокую производительность. Обычно реверсом наделяются устройства с плитами весом более 100 кг.
Дополнения в комплектации
Дополнительным плюсом будет если виброплита оснащена системой орошения.
Она защищает агрегат от прилипания с утрамбовываемой поверхности. В них следует тщательно оберегать двигатель от попадания воды.
Ремни и муфты должны быть защищены специальными кожухами.
Так мелкие частицы сыпучих материалов не будут забиваться в механизм, и сама машина прослужит гораздо дольше.
Как построить агрегат своими руками?
Для начала надо определиться, это будет переносной или колесный вариант?
Первая конструкция передвигается за счет нестабильности опоры (от вибраций). Достаточно приложить небольшое боковое усилие – и приспособление «поедет» в нужную сторону. Преимущество – конструкция состоит буквально из 4 элементов: платформа, рукоятка, электромотор, эксцентрик.
Важно! Нет возможности мгновенно убрать усилие с поверхности, можно лишь прекратить подачу энергии. С другой стороны – на поверхности не остаются следы от шин.
Колесный вибратор сложнее изготовить, необходима конструкция оси, дисков и пневмопокрышек
Жесткие колеса будут проваливаться в грунт при вибрации. Преимущество – агрегат легко перемещать, в любой момент можно оторвать плиту от обрабатываемой поверхности
Колесный вибратор сложнее изготовить, необходима конструкция оси, дисков и пневмопокрышек. Жесткие колеса будут проваливаться в грунт при вибрации. Преимущество – агрегат легко перемещать, в любой момент можно оторвать плиту от обрабатываемой поверхности.
Рассмотрим пример изготовления переносной виброплатформы:
Станину (основание) изготавливаем из стального прокатного листа толщиной не менее 8 мм. Отступив по 10-15 см с каждого грая по ширине, делаем болгаркой несквозные пропилы.
Это необходимо, чтобы придать основанию лыжную конструкцию. Без этого плиту невозможно будет перемешать по грунту, лапа будет в него просто зарываться. Без надрезов согнуть лист такой толщины в домашних условиях нереально.
Затем тщательно завариваем стыки. С обратной (рабочей) стороны получились аккуратные загибы.
В середине плиты привариваем подиум для вибромотора. Для этого подойдут два П-образных швеллера, толщиной не менее 4-5 мм.
Важно! Двигатель должен быть четко сбалансирован по весу. Если сместить центр тяжести в сторону – виброплита при работе будет уходить в сторону большего веса. Вам постоянно придется прикладывать усилие для ее удержания
Вам постоянно придется прикладывать усилие для ее удержания.
Электромотор можно приобрести готовый, стоимость нового порядка 6-8 тыс. рублей.
Однако если стоит задача приблизить себестоимость к нолю, можно обойтись мощным электродвигателем от какой-нибудь списанной вентиляторной установки. На ось надевается эксцентрик любой конструкции. Можно порекомендовать наборной. Тогда вы сможете при необходимости регулировать возмущающее усилие.
Важно! Необходимо помнить, что обычный электродвигатель, в отличие от специализированного вибромотора, снабжен подшипниками вала, не рассчитанными на поперечные нагрузки. Поэтому заранее ищите запасные подшипник, поскольку штатные будут быстро изнашиваться.

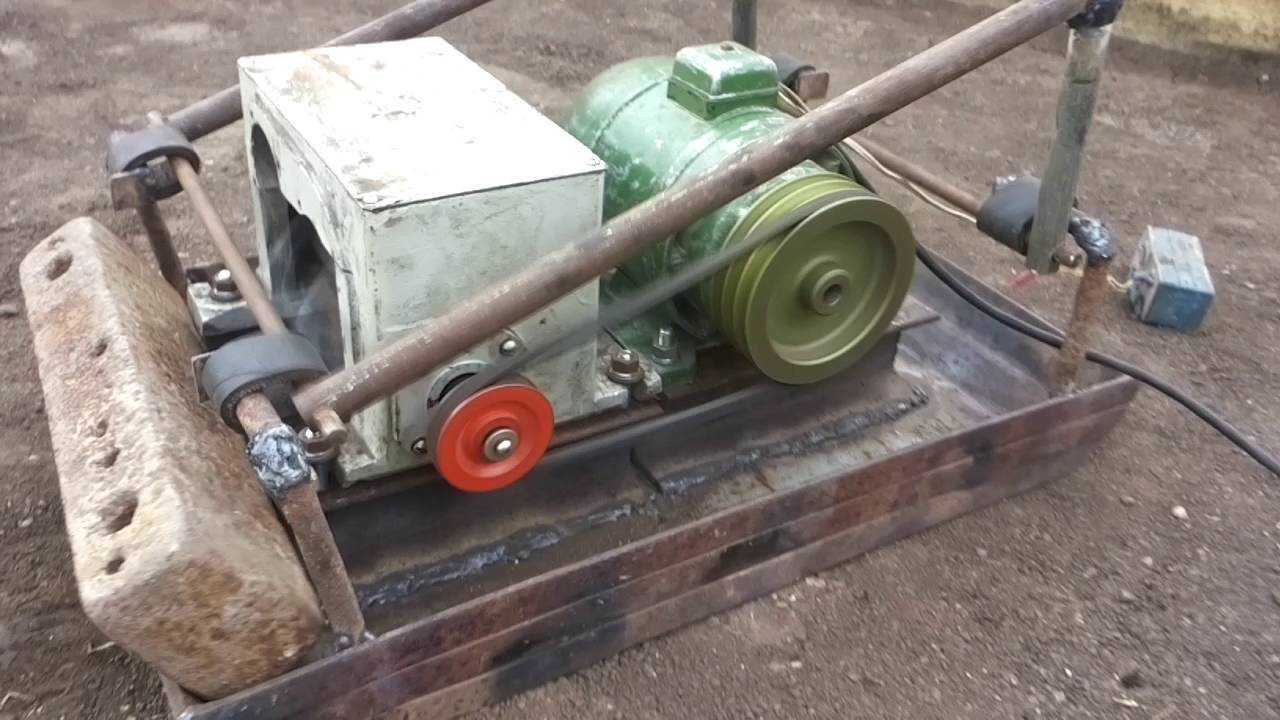

Тем не менее, такие конструкции распространены среди самодельщиков, ввиду доступности подобных моторов
Дополнительно следует усилить корпус с той стороны, где устанавливается эксцентрик
Тем не менее, такие конструкции распространены среди самодельщиков, ввиду доступности подобных моторов. Дополнительно следует усилить корпус с той стороны, где устанавливается эксцентрик.
При завершении конструкции, не забудьте про демпферы рукоятки. Иначе вибрация, передаваемая на руки, может вызвать болезнь суставов запястья. Их можно сделать от старых подушек рамы автомобиля или любых резиновых изделий.
Конструкция работает не хуже заводских аналогов, а стоимость на порядок меньше.
Видео самодельной виброплиты. Конструкция и пример работы.
Виды и характеристики виброплит
Основные характеристики виброплит:
- тип двигателя и его мощность;
- масса;
- вибрационное усилие;
- размер рабочей поверхности.
По типу двигателя и виду топлива виброплиты делятся на:

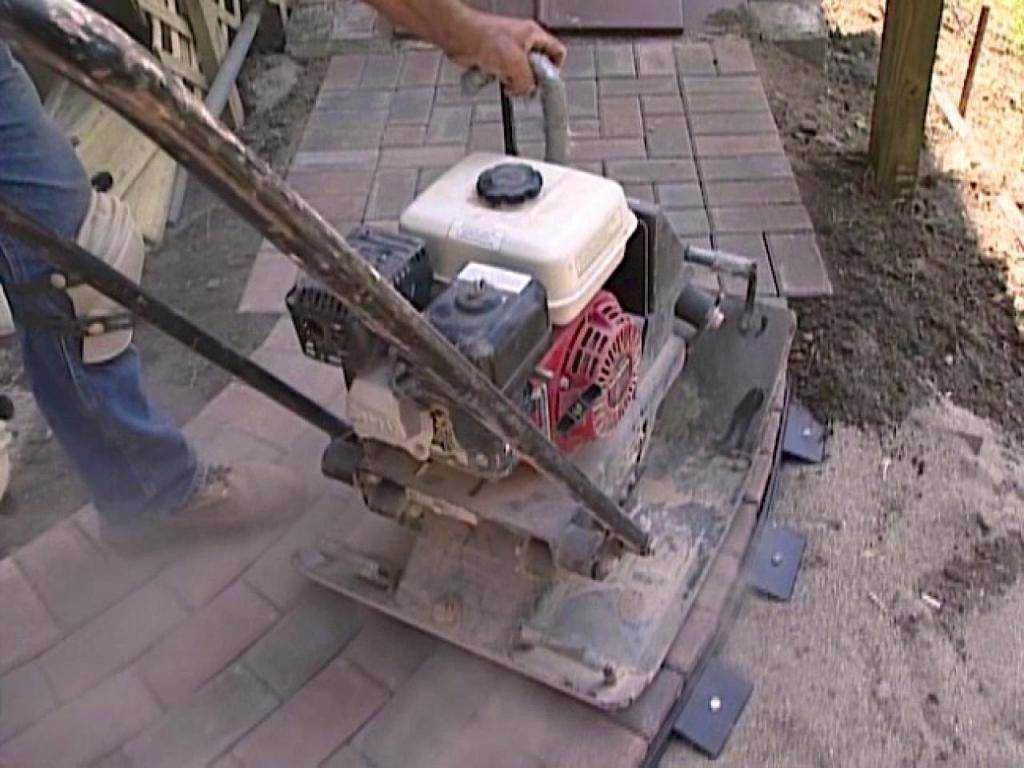

- бензиновые, работающие на бензине. Применяются для уплотнения в полевых условиях и на открытых участках.
- дизельные, работающие на дизельном топливе. Это мощная техника для работ в промышленных масштабах.
- электрические, работающие от источника переменного тока. Применяются в подвальных помещениях, в местах с повышенной пожароопасностью и т.д.
Наиболее востребованными являются бензиновые виброплиты. Виброплиты с двигателем внутреннего сгорания обладают высокой мощностью, могут работать автономно, но из-за выделяемых выхлопов такую технику нельзя использовать в помещениях. Недостатком дизельной виброплиты является ее цена, электрической – ограничение длины электрического шнура или невозможность выполнения работ при отсутствии источника питания. Однако, при одинаковых характеристиках, электрическая виброплита будет стоить на порядок дешевле виброплиты с бензиновым или дизельным двигателем, также она более легкая, с низким уровнем шума.
Следует отметить, что бензиновые виброплиты с гидравлическим приводом намного надежнее и долговечнее виброплит с механическим приводом.
По весу виброплиты делятся на:
- легкие (до 75 кг);
- универсальные (от 75 до 90 кг);
- среднетяжелые (от 90 до 140 кг);
- тяжелые (от 140 кг).
Эффективность применения виброплиты на 70% зависит от правильности подбора ее веса. Остальные 30% определяет вибрационное усилие, размер поверхности и тип двигателя.
Легкие виброплиты отлично подойдут для мелкого дорожного ремонта и ландшафтных работ, трамбовки мелких грунтов толщиной до 15 см, для укладки тротуарной плитки.
Универсальные виброплиты применяются для ландшафтных работ, ямочного ремонта дорожного покрытия из асфальта, ремонта дорожных покрытий после прокладки инженерных коммуникаций, для трамбовки грунта толщиной до 25 см.
Среднетяжелые и тяжелые виброплиты применяются для трамбовки оснований возводящихся дорог, уплотнения обратной засыпки траншей по периметру фундамента, для ремонта дорожного покрытия из асфальта, трамбовки грунта толщиной от 25 до 60 см.
Вибрационное усилие (ударная сила) – показатель мощности толчков, передаваемых от вибратора к плите. Чем больше этот показатель, тем более плотные материалы она сможет утрамбовать. К примеру, для утрамбовки асфальта рекомендуется приобретать модели с вибрационным усилием примерно в 15 кН, а для укладки тротуарной плитки хватит и модели с ударной силой в 10 кН.
Мощность двигателя определяет возможность двигаться по вязкой поверхности, находящейся под уклоном. В процессе работы виброплита сама тянет себя вперед, если показатель мощности низкий, плита будет утопать в грунте и зарываться на подъемах. Т.е. чем больше мощность двигателя виброплиты, тем лучше она будет справляться со своей задачей и тем меньшее усилие приложит для этого оператор.
По способу перемещения виброплиты делятся на:
- прямоходные (или нереверсивные), в которых перемещение осуществляется только в одном направлении – вперед;
- реверсивные – могут двигаться как вперед, так и назад.
Основное преимущество реверсивной виброплиты в том, что она имеет задний ход, и нет надобности ее разворачивать. Такое удобство уменьшает время выполнения работ и физические затраты на них. Реверсивные модели незаменимы при выполнении работ для трамбовки в труднопроходимых местах, на ограниченной площади, в траншеях, котлованах, фундаментах малоэтажных зданий, там где невозможно развернуться.
Глубина уплотнения (воздействия на материал) для виброплиты колеблется в среднем от 15 до 40 см. Хотя многие производители и указывают точную глубину уплотнения для своих виброплит, доверять этому параметру не стоит. Он сильно зависит не только от конкретной модели, но и от условий работы, а также от материала, который вы собираетесь утрамбовать. При подборе виброплиты для разных видов работ лучше ориентироваться на ее вес и ударную силу.
Производительность виброплиты – это площадь обрабатываемого пространства в единицу времени, она может составлять от 100 до 900 кв.м в час.
Использование самодельной виброплиты
После сборки необходимо проверить, нормально ли функционирует плита. Для этого аппарат осматривается на наличие повреждений и сколов, проверяются крепления и все элементы.
Мало кому известно, что зерноуборочные комбайны Нью Холланд серии CX являются универсальными для сельского хозяйства.
Из статьи, подготовленной для вас можно узнать общее устройство мостового крана.
По следующему адресу http://spez-tech.com/tehnika/selhoz/dlya-sadovodstva/kak-sdelat-izmelchitel-svoimi-rukami.html вы найдете всю информацию о том, как сделать своими руками садовый измельчитель.
Если видимых признаков деформации нет, устройство подключается к сети и производится пробная трамбовка грунта.
Изготовленная своими руками виброплита позволяет сэкономить довольно приличную сумму: заводской вариант стоит около 20000 рублей, в то время как затраты на инструмент, собранный самостоятельно, не превышают 10000 рублей.
Однако придется мириться с мелкими недостатками, такими как постоянная регулировка, настройка и техническое обслуживание.
Чистота плиты играет немаловажную роль. Грязная поверхность и забитые грунтом срезы будут способствовать нежелательному нагреву двигателя.
Поэтому тщательная и своевременная чистка – залог того, что самодельная вибрационная плита будет качественно выполнять работу и прослужит вам долгое время.
Предлагаем вашему вниманию видео, из которого можно узнать, как с помощью самодельной виброплиты без особых усилий уплотнить грунт:
Завершающие работы
После сборки плиты все металлические части необходимо прогрунтовать и покрасить для защиты от коррозии. Подводящий кабель надежно закрепить на управляющей рукоятке, чтобы исключить вероятность наезда на него. Выключатель двигателя должен быть размещен на самой конструкции, чтобы обеспечить возможность аварийной остановки во время работы.
После этого виброплиту, сделанную своими руками, необходимо испытать. Лучше всего для этого подходит свежевскопанная земля. Проверка на насыпном материале не даст опробовать работу на полной нагрузке.
Как видим, сделать вибрационную машину самостоятельно вполне возможно. Но для этого необходимо обладать начальными знаниями и опытом слесарных и сварочных работ.
| Заготовка деталей для крепления вала. Заготавливаются два куска угольника длиной по 10 см. и два кожуха ступиц на металлических пластинах. В эти кожухи ступиц потом впрессуем подшипники. | |
| Сборка виброузла. Из заготовленных деталей собираем виброузел, в котором зафиксированы подшипники с продетым в них валом. С торца на вал крепится шкив. | |
| Изготовление рамы и площадки для крепления мотора. Из профильной трубы сваривается рама с внешним периметром 40×60 см. Из стального листа толщиной 8 мм нарезается пластина 40×50 см. | |
| Сборка петель. Напротив приваренных к пластине колец, к раме привариваем ответные кольца, так, чтобы их расположение полностью совпало. | |
| Сборка всего узла. Подготовленную раму и поворотную пластину соединяем шпилькой через петли. Учитывая то, что конструкция будет вибрировать, шпильку вставляем через резиновые втулки. | |
| Регулировка ремня. Для того чтобы задать подходящую степень натяжки ремня, с обеих сторон пластины, через шайбы, на вертикальную шпильку накручиваются гайки. | |
| Монтаж стоек под раму. С каждого угла рамы приваривается по опоре длиной 10 см. Из листовой стали толщиной 8 мм вырезаются ответные опоры, которые будут крепиться к подошве виброплиты. Соединение опор будет выполняться через резиновые эластичные подушки. | |
| Сборка амортизирующих опор. Заготовленные опоры и ответные планки, через резиновые подушки, стягиваются болтами. | |
| Установка двигателя и примерка виброузла. | |
| Подготовка плиты под подошву. Лист стали толщиной 10 мм размечаем так, чтобы получился прямоугольник 40×120 см. | |
| Обрезка углов. По углам подготовленной плиты отмеряем по 50 мм с каждого края и соединяем метки диагональной линией, чтобы получился треугольник с прямым углом. | |
| Загиб переднего и заднего края плиты. От переднего и заднего края отмеряется 100 мм, и на этом расстоянии чертится линия, параллельная краю пластины. | |
| Сборка всех элементов. Собранная ранее конструкция, включая крепёжные кронштейны и моторную раму, прихватывается на подошву сваркой. Заодно провариваются линии сгиба по переднему и заднему краю сгиба подошвы. | |
| Сборка и монтаж рукояти. В задней части подошвы привариваются петли, к которым крепится рукоять, сваренная в форме буквы «П» из профильной трубы. | |
| Подключение и пробный запуск. Силовой кабель, через УЗО, подсоединяется к двигателю. Вибромашина включается в сеть и выполняется пробный запуск. |
Как сделать самому: пошаговая сборка
Рассмотрим процесс, как самому сделать самодельную виброплиту для уплотнения грунта. Порядок действий:
С помощью болгарки вырезается плита (основание). Размер выбирается исходя из собственных представлений, рекомендуется придерживаться среднего значения 60*40 см.
По краям делаются надрезы на расстоянии 7 см (спереди) и 5 см (сзади), на глубину около 5 мм. По линии надрезов края отгибают вверх на 25°, чтобы плита не цеплялась за грунт и не вязла.
На верхнюю часть плиты привариваются два куска швеллера, усиливающие основание и края. Необходимо следить за тем, чтобы они находились в одной плоскости.
С задней стороны в швеллерах сверлятся или прожигаются сварочным электродом отверстия для крепления двигателя. При необходимости предварительно приваривается металлическая площадка с монтажными отверстиями.
Установка двигателя производится с использованием резиновых подушек.
Устанавливаются проушины для крепления рукоятки.
Ротор с эксцентриком изготавливается отдельно и устанавливается на плиту в готовом (собранном) виде. Он представляет собой вал, установленный в ступицы. Одна из них глухая, вторая — проходная. Сквозь нее проходит отрезок вала, на который устанавливается шкив. Необходимо обеспечить соосность шкивов, иначе приводные ремни придется менять каждую смену.
Натяжное устройство крепится к раме в удобном для использования месте. Обычно оно устанавливается в середине, между шкивами, в точке максимального провисания ремня
Важно обеспечить размещение всех шкивов и натяжного ролика в одной плоскости.
Рекомендуется закрыть вращающийся ротор защитным кожухом, чтобы исключить возможность травм.
Устанавливается рукоятка, производится пробный запуск виброплиты, проверяется работоспособность. Устраняются обнаруженные неполадки или изъяны, вносятся необходимые поправки.
Запуск виброплиты в эксплуатацию возможен только после полного устранения всех недостатков. Редко кому удается с первого раза получить ожидаемый результат, но после исправлений обычно установка начинает работать в нужном режиме. Основная настройка заключается в определении оптимальной величины эксцентрика и выборе скоростного режима работы.
Самодельная виброплита, какой бы она ни получилась, обеспечит значительно лучший результат, чем попытки утрамбовать слой засыпки вручную. Все обнаруженные недостатки будут устранены, по мере эксплуатации появятся дополнения или улучшения конструкции. Окончательный результат способен потягаться с промышленными образцами, если не опередить их по эффективности и качеству работы.
Основным преимуществом самодельных устройств является возможность в любой момент исправить или изменить конструкцию, внести дополнительные элементы. С готовыми виброплитами такие действия невозможны, поскольку конструкция подобных технических средств редко позволяет вносить изменения. Качество и скорость трудоемких операций с сыпучими материалами заслуживают усилий и времени, затраченных на создание самодельных установок.
Возможность реверсного движения
Движения самодельной виброплиты, изготовленной так, как было изложено выше, возможны только в одном направлении. Поэтому, пройдя некоторое расстояние, приходится разворачивать её и только потом передвигаться в обратную сторону. Это уменьшает скорость работы и требует дополнительных физических усилий со стороны оператора.
Еще один чертеж варианта с бензиновым двигателем.
Для того, чтобы обеспечить вибрационной машине возможность реверсного движения, необходимо установить устройство, изменяющее направление вращения двигателя. После его установки и подключения, виброплита сможет передвигаться в двух направлениях.
При достижении края обрабатываемой площади оператор выключает двигатель и запускает его вращение в обратную сторону. Эксцентрик вибратора также станет реверсным и обеспечит машине возвратное движение.
