Вибратор для бетона своими руками: инструкция по изготовлению самодельного инструмента в домашних условиях

Конструкция и характеристики

По принципу воздействия на строительный материал выделяют вибраторы:

1. Глубинные. Применяются для уплотнения фундамента здания, выполняемого из вылитой в деревянный каркас смеси бетона, щебня и песка.Наружные. Сочетают характеристики пресса и вибратора при уплотнении опалубки железобетонных вертикальных конструкций.Поверхностные. Вибропрессы выравнивают гладь комнатных полов и действуют как компактный пресс для выдавливания воздушных пузырей на поверхности.

Механический глубинный вибратор – это электрический прибор, состоящий из:

привода (электромотора, бензинового двигателя);гибкого вала с эксцентриком (стальной трос, заключённый в пластиковую оболочку);вибронаконечника (виброиглы, булавы).

В зависимости от назначения работ наконечники выполняются в форме штыка, лопаты или стержня. По конструкции бывают булавы с внутренней и наружной обкаткой.

Среди моделей глубинных приборов отдельно выделяют высокочастотные. Привод в таких аппаратах располагается непосредственно в виброигле, что позволяет достигать самых лучших результатов при уплотнении бетона.

Аппараты по сферам применения бывают:

1. Домашними и полупрофессиональными (производительностью до 2 кВт, весом менее 20-25 кг).Профессиональными (имеют мощность в пределах до 4 кВт, масса достигает 1 ц).

Главные характеристики для производительного бетонного вибратора следующие:

длина гибкого вала (от этого показателя зависит, какой глубины фундамент возможно проработать);частота колебаний (прямое влияние на скорость работы);форма вибробулавы;диаметр уплотнения бетонного раствора.

Изготовление вибратора из дрели своими руками

Чтобы сделать устройство самостоятельно, нужно отыскать дома старую дрель или перфоратор, а потом основное его вращательное движение превратить в колебательное. Необходимыми материалами, инструментами и знаниями стоит запастись заранее.

Выбор материала для сборки вибратора

Чтобы сделать вибратор для бетона своими руками из перфоратора, достаточно найти инструмент мощностью минимум 1 кВт. Понадобятся прочный наконечник из нержавеющей стали и насадки с эксцентриком, а также еще некоторые детали.

Что нужно для сборки вибратора:

• Металлический стержень сечением 15 миллиметров
• Трубка из нержавеющей стали сечением 40 миллиметров и длиной 55 сантиметров
• Втулка и два качественных подшипника
• Кусок стержня из металла прямоугольной формы
• Гнущийся армированный шланг, выполненный со слоем гидроизоляции (либо прочная трубка из резины)
• Внутренний стержень для трубки – вполне подойдет тросик от спидометра

Инструменты и материалы

Чтобы самому сделать вибратор для бетона, понадобится такой инструмент: ножовка, электрическая либо газосварка, сверла по металлу, стержень прямоугольного сечения.

Последовательность сборки

Всю конструкцию собирают в определенном порядке. Сначала нужно найти нержавеющую стальную трубку диаметром 3-4 сантиметра и длиной до 60 сантиметров. Чтобы сделать внутренний стержень, берут металлический прут сечением 12-15 миллиметров, который будет двигать всю систему в сторону и создавать вибрационные колебания.

После того, как подготовлены металлическая трубка и центральная деталь, их нужно совместить: на одном конце прута сверлят отверстие, благодаря которому будет прикреплен к устройству привод. Чтобы сердечник ходил без трения, берут несколько хороших подшипников, в средине их располагают круглую часть конца прута. Потом его продевают внутрь трубки, а подшипники забивают до упора с обеих сторон.

Если конец прута со стороны носовой части сильно выдается вперед, его обрезают до 5-10 миллиметров. А подшипники защищают с обеих сторон самодельной крышкой из металла, чтобы исключить возможность попадания вовнутрь грязи и пыли. На подшипники будет приходиться серьезная нагрузка, поэтому они должны быть максимально качественными.

Ко второму концу гибкого стержня крепят втулку, которая призвана плотно закрыть вращательный элемент прибора.

Этапы изготовления

До того, как сделать вибратор для бетона своими руками из дрели, необходимо тщательно изучить каждый из этапов процесса. Вибрирующую насадку на дрель сделать не так уж и сложно.

Последовательность действий:

• Разрезание болгаркой стального стержня круглого диаметра на две одинаковые части.
• Приваривание отрезков к пруту прямоугольного сечения по обеим сторонам.
• Установка подшипников на дебаланс с обеих сторон.
• Помещение конструкции в стальную трубку.
• Обрезка круглого прута с одной из сторон точно вровень с трубой.
• Вырезка крышки для рабочего торца наконечника из листа металла, приваривание ее.
• Просверливание в конце, который выходит из наконечника, двух отверстий для состыковки с валом: одно должно быть вдоль оси вращения, точно по центру, диаметром и глубиной в 1.5 сантиметра, второе – делают перпендикулярно первому диаметром в 4 миллиметра и через 7 миллиметров от края.
• В меньшем отверстии нужно сделать резьбу для зажимного винта.
• Трос (стержень) помещают в резиновую трубу, предварительно смазав, по сторонам оставляют запас до 5 сантиметров.
• Соединение вибронаконечника и вала.
• Одевание шланга на вибробулаву, фиксация хомутом.
• Обрезка второго конца вала до необходимой длины, закрепление в патроне дрели таким образом, чтобы мог вращаться лишь трос, а шланг оставался неподвижным.
• Защита пластиковым кожухом вибронаконечника.
• Подключение электродрели к сети, проверка работоспособности вибратора.

Алгоритм сборки виброплиты

Чтобы самому сделать виброплиту для уплотнения грунта, понадобятся следующие материалы и детали:

• стальной лист размером 50 на 80 см при толщине не менее 8 мм;
• площадочный вибратор с электродвигателем, например, ИВ-98Е;
• 2 куска швеллера по 45 см длиной;
• крепеж: болты М10 и М12 с гайками, шайбами;
• амортизаторы;
• 1,5 м металлической трубы (диаметром 20-25 мм).

Из инструментов потребуются:

• сварочный аппарат;
• молоток;
• болгарка с отрезными кругами;
• электродрель с набором сверл по металлу;
• гаечные ключи;
• рулетка, маркер либо мел.

Самодельная виброплита с электродвигателем собирается в такой последовательности.

1. Болгаркой делают надрезы глубиной около 5 мм (чтобы можно было согнуть металл) с обоих концов стального листа. От переднего края отступают 10 см, а от заднего – 5 см.
2. Под углом примерно 20-30 градусов загибают с помощью молотка края, после чего место сгиба проваривают сваркой.
3. Приваривают параллельно загнутым краям два швеллера на расстоянии примерно 5-10 см от центральной линии сделанной заготовки.
4. По центру на них устанавливают вибратор, по ножкам которого делают отметки под крепеж.
5. Сверлят в швеллерах отверстия с помощью электродрели.
6. Монтируют вибратор, прикрепляя его болтами с гайками и шайбами.
7. Прикрепляют к плите амортизационные подушки.
8. Сгибают трубку, придавая ей п-образную форму, чтобы сделать ручку.
9. На краях сверлят отверстия под болтовое крепление.
10. Через металлические уголки и амортизаторы прикрепляют ручку к подошве.
11. Подсоединяют кабель питания и устанавливают пускозащитную аппаратуру.
12. Проверяют работоспособность созданного агрегата.

Масса собранной виброплиты составит примерно 60 кг. Чтобы удобно было ее транспортировать, к плите приваривают кусок трубы, который будет служить осью колесам.

Более сложный вариант создания виброплиты предполагает использование отдельного двигателя, например, из мотоблока. В таком случае, чтобы собрать виброоборудование, понадобится самодельный либо заводской вибратор. Вращение мотора будет к нему передаваться с помощью ремня, одетого на шкивы.

Весь процесс сборки виброплиты представлен на фото ниже.

После покраски итоговый механизм будет иметь вид как на фотографии далее.

При необходимости можно увеличить массу самодельной виброплиты. Делается это дополнительным навариванием металлических листов или прутьев арматуры. Созданный своими руками виброинструмент вполне способен составить конкуренцию заводским аналогам.

Принцип работы вибратора для бетона

Прежде чем приступить к изготовлению рассматриваемого инструмента, следует понять принцип его работы, – это важно для правильной сборки конструкции. Он основывается на том, что рабочая поверхность вращается под воздействием специального электроинструмента на большой скорости, преобразуя движение вращения в колебания

Он основывается на том, что рабочая поверхность вращается под воздействием специального электроинструмента на большой скорости, преобразуя движение вращения в колебания.

Знаете ли вы, что мотопомпа для сильнозагрязненной воды может работать на дизельном топливе и имеет два фильтра очистки?

Насколько цены на фронтальный погрузчик zl50g зависят от его технических характеристик вы узнаете здесь, а также поймёте, какие показатели делают эту технику популярной.

Сильная вибрация приводит раствор в движение, весь воздух под ее воздействием начинает подниматься вверх. Таким образом, он удаляется из смеси.

Устройство вибратора для бетона

Чаще на строительных объектах применяют вибраторы для бетона глубинного (внутреннего) типа. Поэтому конструкцию и общий принцип работы стоит рассмотреть на примере погружной модели.

Основные узлы виброинструмента:

• привод на основе электрического (обычно) двигателя – создает вращающий момент на валу ротора;
• гибкий вал – через муфту передает вращение двигателя к валу (шпинделю) вибронаконечника. К шпинделю гибкий вал крепится при помощи резьбы;
• вибронаконечник (булава) – жесткий корпус с расположенным внутри шпинделем и механизмом, преобразующим вращательное движение ротора в колебания (вибрацию).

Более подробный чертеж игольчатого вибратора для бетона приведен на рисунке.

Исходя из типа механизма преобразования вращения, различают вибронаконечники маятникового и эксцентрикового типа.

В первом случает бегунок, закрепленный на валу, окатывается внутри или снаружи конуса (сердечника или втулки).

Внутри наконечников второго типа вибрацию создает эксцентриковый узел, схожий с кривошипом.

Также эксцентриковый механизм может быть реализован в виде вала с грузом для смещения центра тяжести.

Самый распространенный вариант привода – электромеханический двигатель, работающий от стандартной сети (220 или 380 В при частоте 50 Гц).

Как сделать быстро и просто глубинный вибратор для перфоратора

Сделать вибратор под перфоратор для уплотнения бетонной смеси своими руками не трудно, если грамотно подойти к этому вопросу. Самодельная конструкция ничем не хуже заводского инструмента. Чтобы конструкция получилась высокоэффективной, понадобится подготовить расходные материалы, из которых будет сооружаться насадка.

Почему в качестве приводного инструмента применяется перфоратор? Это идеальный инструмент для изготовления вибратора, так как он имеет мощный электродвигатель с большим моментом. Ударный режим работы способствует созданию вибраций большой частоты. Эта вибрация выполняет полезную работу, уплотняя бетон. Итак, при изготовлении вибратора для перфоратора не имеется никаких ограничений. Использовать можно самые разные расходные материалы, которые имеются в хозяйстве. Чтобы сделать устройство своими руками, понадобится знать следующее:

1. На перфораторе есть функция удара, которая собственно и создает вибрирующие действия насадки
2. Гибкость насадки является не обязательным свойством. Гибкая конструкция играет роль удлинителя, который способствует передаче высокочастотных возвратно-поступательных движений от источника к приемнику. Изготавливать гибкий удлинитель рационально только в одном случае, когда предстоит провибрировать бетон большой глубины
3. Чтобы соединить перфоратор с насадкой, понадобится соответствующей конструкции хвостовик типа SDS. Лайфхак по изготовлению вибратора для перфоратора — покупается отдельная насадка, то есть наконечник с гибким удлинителем, ко второй стороне которого приваривается хвостовик от бура. В итоге получается готовый вибратор для перфоратора

Это интересно! Для обеспечения эффективной работы вибратора, необходимо применять перфораторы мощностью не менее 1 кВт.

Для изготовления самодельного устройства своими руками понадобится выполнить следующие действия:

1. Взять две трубки — одну малого диаметра, а вторую большого
2. Трубка малого диаметра помещается внутри большой трубы. Предварительно к краям трубки приваривается два подшипника, наружный диаметр которых на 1-2 мм меньше внутреннего размена большой трубки. Внутренними обоймами подшипников необходимо приварить их к двум краям малой трубки
3. На малую трубку приварить две пластины, которые будут играть роль эксцентрика — для смещения оси или дисбаланса
4. К внутренней трубке присоединить гибкий трос, тем самым обеспечив ее перемещение внутри большой трубы
5. Для соединения большой трубы с перфоратором или дрелью, надо взять отрезок резинового патрубка, который крепится одной стороной к инструменту, и фиксируется хомутом. Вторая часть крепится к стальной трубе, и также фиксируется хомутом
6. Далее остается в патроне дрели зажать конец стального троса, а если в качестве электроинструмента применяется перфоратор, тогда к гибкому соединителю приварить хвостовик от бура

Имеется и другой вариант изготовления простейшего устройства. Для этого понадобится стальная пластина размером 8х8 см и толщиной 3-4 мм. К одной стороне поверхности пластины следует приварить хвостовик от неисправного бура, и в итоге получается устройство следующего вида, как показано на фото ниже.

Принцип эксплуатации заключается в том, что поверхность насадки воздействует на наружную часть изготовленной опалубки. Воздействие на стенки опалубки приводит к разравниванию залитой бетонной смеси. Это простейший и быстрый вариант изготовления насадки вибратор для перфоратора своими руками.

https://youtube.com/watch?v=zk4UJEYCbYE%3F

Если заливается пол бетоном, то для разравнивания и удаления воздуха из внутренней поверхности, можно воспользоваться перфоратором с закрепленным в патроне буром, а также совковой лопатой. Воздействуя на поверхность лопаты с одной стороны буром перфоратора в режиме удара, будет выполняться разравнивание и уплотнение бетонного основания.

Не только из перфоратора, но и из обычной дрели также можно сделать вибратор. Причем конструкция вибратора при этом будет отличаться. Многие мастера рекомендуют даже использовать в качестве приводного механизма дрель, а не перфоратор, но все зависит от имеющегося в распоряжении расходного материала.

https://youtube.com/watch?v=IH6ncEz3P6M%3F

Самостоятельное изготовление вибратора из дрели

Для индивидуального изготовления вибратора для бетона можно использовать дрель мощностью от 1 кВт. Специальная насадка с эксцентриком, наконечником из стали изготавливается из куска трубки из нержавейки диаметром 30—40 мм и длиной 40—60 мм.

Вибрацию и перемещение механизма обеспечит внутренний стержень. Для его изготовления к штырю из металла длиной 125—150 мм приваривается металлическая пластина 15—20 мм. Элементы комбинируют друг с другом. На конце сердечника просверливается сквозное ушко для провода.

Как прикрепить готовую булаву к дрели для получения вибратора для бетона

Вращение сердечника обеспечивают два подшипника, внутренний диаметр которых позволит плотно разместить внутри конец стержня. Они должны быть качественными: стальными с высоким содержанием углерода, т. к. примут на себя основную нагрузку

Важно беречь эти элементы от попадания пыли и грязи

Штифт проводится в трубку, закрепляется с обоих концов подшипниками, при необходимости обрезается: он должен выступать на 5—10 мм с каждой стороны. С целью полного закрытия вращательного момента на один конец штыря одевается втулка подходящего размера.

Эксцентрический вал изготавливается из плотной резиновой либо гибкой пластиковой трубы, внутреннего штыря, способного гнуться и изменять форму. Вал совмещает дрель с насадкой. Сверху одевается трубка: с запасом 4—5 см с каждой стороны.

Вибратор для бетона работает благодаря колебаниям, вызываемым крутящимся стержнем. Одна его сторона надевается на втулку, вторая упирается в сердцевину со сквозным отверстием. Затем детали совмещаются. Для основательного скрепления соединения втулка должна заполнить подшипник до упора.

Чертеж глубинного вибратора для бетона

Завершающий этап

Для окончательно завершения работы над инструментом нужно:

Схема строительного вибратора для бетона

• натянуть шланг на втулку;
• обжать трубку хомутами диаметром 5—6 см;
• установить защитный кожух наконечника.

Итак, для самостоятельной заливки фундамента можно своими руками смастерить вибратор для бетона. Смастерить его удобно на основе перфоратора, дрели или иного инструмента с мотором достаточной мощности

Важно знать, что агрегатом длиной больше метра неудобно управлять в одиночку. При изготовлении инструмента необходимо надежно скрепить все стыки, т

к. бетонная смесь значительно давит на инструмент и противостоит вибрациям.

На заметку мастерам — умельцам

При уплотнении бетона глубинным вибратором нужно придерживаться соответствующих рекомендаций.

1. В свежезалитом растворе может быть около 50% воздуха. Процентное соотношение зависит от марки цемента и степени его подвижности. От этих пустот надо избавляться, применяя глубинный вибратор.
2. Вибратор на аккумуляторах должен доставать все места залитого фундамента, иначе оставшиеся пустоты в будущем принесут неприятности.
3. Помните, что прекращать заливать фундамент нельзя ни в коем случае, поэтому надо постоянно следить за работой вибратора, чтобы он не сломался в непредвиденный момент.
4. Во избежание формирования в растворе воздушных пустот фундамент надо заливать с маленькой высоты.
5. Наконечник устройства погружать в раствор рекомендуют только вертикально и не производить горизонтальных передвижений.
6. Надо всегда осуществлять контроль за расстоянием между точками погружения. Оно не должно превышать 10 размеров диаметра самого наконечника.
7. При заливке послойного фундамента наконечник должен погружаться в каждый предыдущий слой не меньше чем на десять сантиметров, чтобы обеспечить максимально прочное сцепление всех слоёв.
8. Если держать вибратор слишком долго в одной точке, то бетон может расслоиться. Время работы устройства от 5 до 15 секунд. Периодичность зависит от марки цемента и мощности виброустройства.
9. Рабочий наконечник не должен касаться стенок опалубки или конструкции из арматуры.
10. Вынимать наконечник надо аккуратно, производя медленные движения «вверх и вниз», чтобы уличный воздух не попал в место, где он находился.
11. Если пузырьки на всей поверхности бетона отсутствуют, то работа была произведена правильно.
12. Заводской вибратор нельзя включать «вхолостую», так как это испортит устройство и сократит срок его эксплуатации.

Другие варианты самостоятельно сделать вибратор в домашних условиях

Хотя изготовление из дрели или перфоратора является самым распространённым, есть и другие варианты сборки глубинного вибратора в домашних условиях. Достаточно подобрать соответствующий источник колебаний и приспособить к нему подходящий вибронаконечник.

Видео: глубинный вибратор из двигателя водяного насоса

Основным преимуществом бетонных вибраторов, сделанных из подручных инструментов, является то, что на прибор не приходится тратить деньги, а после окончания работы он демонтируется, и составные части можно использовать по их прямому назначению.

Видео: глубинный вибратор из триммера

Для того чтобы самостоятельно залить монолитный фундамент, отлично подойдёт вибратор из дрели или перфоратора, собранный в домашних условиях из подручных средств. Такой инструмент не подойдёт для больших масштабов строительства, но будет просто незаменимым в возведении конструкций для дачи или загородного дома. Надо отметить, что при длине устройства, которое будет превышать один метр, понадобится помощник для работы. Собирая вибратор дома, надо все стыки делать максимально надёжными, так как раствор бетона создаёт сильное давление на прибор и способен активно противодействовать вибрационным колебаниям.

Пошаговая инструкция по сборке конструкции

В качестве насадки необходимо применять нержавеющую сталь, бетон – это агрессивная среда и обычное железо выйдет из строя очень быстро. Если же учитывать щебень и песок, фактор прочности станет еще более актуален. Лучше всего брать трубку из стали толщиной около 4 см, в середину которой впрессовывается прут, толщиной 1,5-2 см. К главному стержню приваривается дополнительный, прямоугольной формы. Только так удастся достичь наиболее эффективной вибрации, путем смещения центра тяжести.

Благодаря подшипникам стержень и крепят внутри трубки. Но при этом его вращение ничего не должно затруднять. После, в одном из концов нужно просверлить отверстие, которое и крепится к перфоратору. Привод соединяем с насадкой при помощи втулки. Второй конец привода фиксируется в держателе дрели / перфоратора. Устройство с включенным двигателем может фиксироваться тисками вблизи обрабатываемого раствора либо находиться в руках. Сердечник, присоединяемый к перфоратору должен легко вращаться, иначе будет проявляться чрезмерная нагрузка на аппарат. Для этого металлический стержень с обоих сторон оснащается подшипниками. Они набиваются на стержень (см. фото).

Слишком длинный конец в рабочей части стержня, выступающий над подшипником, нужно обрезать, оставив кусок примерно 5-10 мм. Сами подшипники нужно защитить от грязи и пыли, при чем сделать это с обоих сторон

Иначе весь механизм прекратит вращение и быстро выйдет из строя

Важно! Не пытайтесь сэкономить на подшипниках. Именно от их качества и будет зависеть долговечность конструкции. Второй конец стержня необходимо, в целях безопасности оснастить защитной втулкой, которая полностью закроет вращающуюся часть

Второй конец стержня необходимо, в целях безопасности оснастить защитной втулкой, которая полностью закроет вращающуюся часть.

Соединить перфоратор и рабочий наконечник можно посредством специальной трубки, которая может принимать произвольную форму и в то же время передавать вращающее усилие.

Трубку нужно присоединить так, чтобы с обоих сторон перекрытие составляло около 4-5 см. Только так представляется возможным правильно передать вибрацию к рабочей части системы. Такая конструкция компенсирует взаимодействие вращательной и ударной силы, с целю предотвращения разрушения патрона перфоратора.

Для более подробного разбора рекомендуем посмотреть эту подробную видео-инструкцию в двух частях:

Бетон хорошо уплотняется. Обработка каждой области раствора может длиться до 3 минут. Можно вести и обработку опалубки бетона, воздействуя на нее снаружи.

Несомненным преимуществом такой технологии выступает ее мобильность, устройство легко взять с собой на любой объект. Также важна дешевизна в производстве, благодаря которой каждый сможет изготовить своими руками устройство без значительных финансовых затрат.

Разновидности погружного вибратора

Модификации погружного вибратора разные. Они зависят от объема и конструкции формы, внутрь которой бетон заливается. Используют несколько разновидностей этого оборудования:

• Погружной. Рабочий орган устройства опускают внутрь бетонной смеси, которой он передает свою вибрацию. Присутствует возможность перемещение приспособления для полноценной обработки раствора. Применяют такое оборудование для массивных железобетонных изделий.
• Вибрационная плита. Агрегат передает вибрацию форме для бетона, которая находится на его поверхности. Устройство применяют для обработки плоских конструкций в виде стяжек и плит. Без использования виброплиты невозможно качественно уплотнить песчано-щебневую подушку под укладку дорожки либо заливку фундамента.

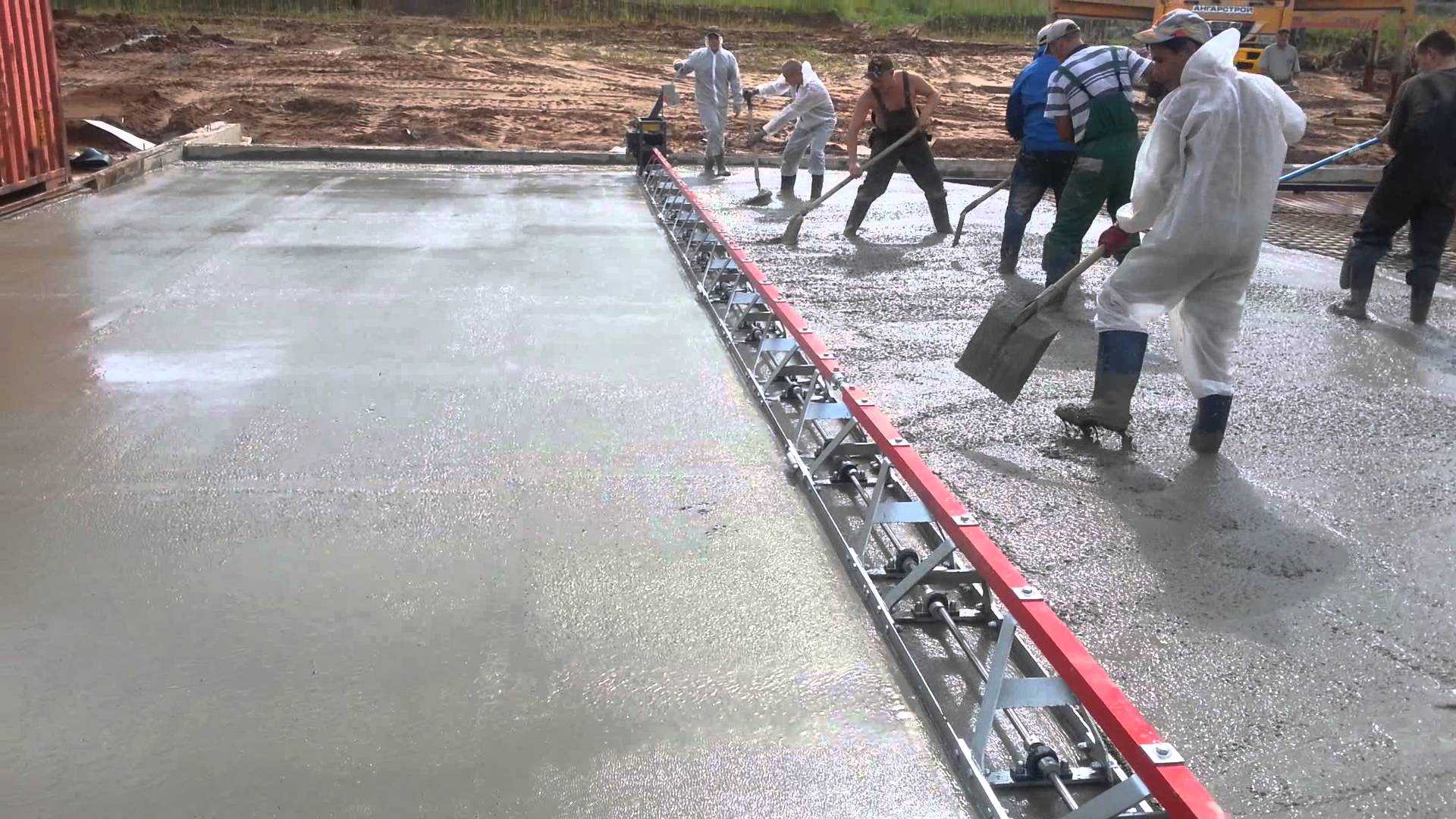

• Вибрационная рейка. Аналог плиты, предназначение которого — выравнивание как поверхностного, так и глубинного бетонного слоя. Благодаря компактности устройство можно использовать и при обработке вертикальных поверхностей. Процесс уплотнения длится несколько дольше, нежели в варианте с виброплитой.
• Вибрационный стол. Передвижная либо стационарная установка. Формы, наполненные бетонной смесью, помещают на поверхность оборудования. Используют при выпуске штучных изделий. Большие столы используют в условиях промышленного выпуска разнообразных конструкций: стеновых панелей, плит перекрытия, ферм.

Рисунок 2. Вибратор площадного типа

Еще вибраторы монтируют прямо на конструкцию опалубки либо формы для заливки, благодаря чему качество уплотнения улучшается, сокращается число технологических операций.

Создание вибратора из перфоратора

Из перфоратора вибратор можно собрать аналогично различными способами. Агрегат с гибким валом делают рассмотренным выше способом. Для этого нужно использовать электроинструмент мощностью более 1500 Вт. Работать при этом он будет во вращательном режиме.

Другой вариант преобразования перфоратора в поверхностный вибратор заключается в изготовлении специальных трамбовочных насадок. Для этого понадобятся:

• ненужная насадка на перфоратор (например, бур, пика, лопатка) с целой хвостовой частью, которая не выскакивает с патрона;
• фрагмент стальной пластины толщиной 5-7 мм (достаточно куска 0,5 на 0,5 м);
• арматурный прут сечением от 1 до 2 см (можно использовать и прямоугольные либо квадратные стержни из металла подходящих размеров), длиной до 1,5 м.

Алгоритм изготовления насадки следующий:

• болгаркой отрезают от приготовленного листа металла прямоугольный фрагмент (или квадратный) нужного размера, а от арматуры – кусок такой длины, чтобы он доставал до дна установленной под заливку формы (опалубки);
• с помощью сварки соединяют приготовленные детали;
• от ненужной насадки отрезают хвостовую часть;
• хвостовик приваривают к свободному концу арматуры.

После проделанных манипуляций насадка готова к применению. Уплотнение бетона будет происходить при работе перфоратора в ударном режиме. Плиту наконечника можно ставить как на поверхность залитого раствора, так и прислонять к опалубке: под действием колебаний рабочая смесь будет утрамбовываться.

На практике применяют также еще более упрощенный вариант: используют прут сваренный с хвостовиком насадки (без пластины) соответствующий по длине высоте опалубки. При этом процесс утрамбовывания происходит аналогично ручному штыкованию, но по производительности превосходит его.

Вибратор для утрамбовывания бетонного раствора, созданный своими руками из подходящего по характеристикам перфоратора либо электродрели достаточно эффективен. Он способен заменить при небольших объемах работ заводское оборудование. Преобразование состоит только в изготовлении насадки. Сам процесс создания не требует особых финансовых вложений, навыков и знаний, а также не занимает много времени. При этом достать нужные материалы не составляет особого труда. Если необходимо собрать гибкий вал, то подойдет даже трос для чистки канализации, а в качестве защиты на него можно надеть армированный шланг.

Во время строительства используется множество разнообразных материалов, среди которых достаточно популярным является бетон. Свои позиции он сумел сохранить благодаря высокой надежности и прочности, а вдобавок к этому и долговечности.

Не во всех случаях процесс изготовления бетонного раствора проходит идеально. Например, появляются воздушные прослойки, что противоречит требованиям технологии. Для предотвращения этого необходимо использовать строительный вибратор.

Хотя это оборудование предлагается в большом ассортименте в специализированных магазинах, многие строители пытаются сделать его самостоятельно, тем самым снижая себестоимость строительных работ.

Как сделать глубинный вибратор из перфоратора

При грамотном подходе, наличии примитивных слесарных навыков и инструментов проблемы в создании глубинного вибратора из бытового перфоратора не будет. Использование двигателя строительного электроинструмента обусловлено парой факторов. Во-первых, это мощный надёжный мотор, способный налегке справиться с нагрузкой. Во-вторых, мотор генерирует высокочастотные удары, вызывающие вибрации с частотой до 5000-10000 уд/мин.

Гибкий передаточный вал вибратора для уплотнения бетона можно приобрести изготовить своими руками из стальной проволоки – вязальной. Её понадобится приблизительно в 3,5 раза больше, чем длина самого вала.

Для изготовления глубинного механизма потребуются следующие инструменты и материалы:

1. вал длиной 30-50 см;
2. пара подшипников с внутренним диаметром, соответствующим диаметру вала – его можно проточить;
3. третий подшипник меньшего, чем на валу диаметра – посадочное место для него протачивается;
4. слесарные тиски, молоток;
5. сварочный инвертор, болгарка с диском по металлу;
6. кусок прочного шланга;
7. стальная проволока.

Простейший вибратор для бетона из перфоратора можно изготовить своими руками из:

• хвостовика SDS+, отрезанного от износившегося или сломавшегося бура;
• куска металлической пластины толщиной ~3-5 мм.

Вал обтачивается на токарном станке или при помощи болгарки. Один конец протачивается до толщины внутреннего диаметра подшипника. Второй можно сделать ещё тоньше либо оставить нетронутым.

Пара подшипников напрессовывается на вал на расстоянии минимум 10 см от его краёв.

Обточка вала

На более толстый проточенный конец напрессовывается меньший подшипник.

Напрессовывание подшипника

В торце противоположного конца вала сверлится отверстие диаметром, соответствующим толщине троса, и тот вставляется в отверстие. Трос можно аккуратно приварить.

Вставка троса

Вал вибронаконечника для бетона зажимается тисками, и с него снимается часть материала для смещения центра тяжести – при вращении начнёт вибрировать.

Смещения центра тяжести

Торец, где напрессован подшипник, развальцовывается, чтобы тот не слетел во время работы сделанного своими руками вибратора для бетона.

• Остальные подшипники удерживаются на местах посредством кернения вала вокруг внутреннего кольца.
• На металлический прут наматывается стальная проволока, чтобы придать ей форму пружины.

Создание гибкого вала

Прут извлекается из пружины.

Пружина вставляется в резиновый шлаг или рукав. Должна входить без усилий, с небольшим люфтом.

Одевание защиты

На тонкий конец металлического вала надевается резиновый шланг и затягивается при помощи хомута или пары.

Фиксация соединения

Вибрирующий вал помещается в металлический корпус из трубы. Она наглухо заваривается с одной стороны, ко второй к валу вибратора для уплотнения бетона подключается трос, смотанный как пружина.

Его конец зажимается в кулачковый патрон дрели или зубчато-венцовый патрон перфоратора. При необходимости к концу троса приваривается хвостовик SDS+ для быстрого подключения вибрационного механизма к патрону перфоратора без переходников.
