Как производится опрессовка системы отопления

Для чего нужно гидроиспытание?

Гидроиспытание – проверка целостности и герметичности тепловой магистрали. Тестирование позволяет вовремя обнаружить неплотности и зазоры в точках резьбовых соединений арматуры, подключений батарей, которые могут привести к протечке, затоплению. Гидравлические испытания являются обязательной мерой на этапе подготовки трубопроводов для запуска в эксплуатацию.

Компании, эксплуатирующие строение, осведомляются о периоде проведения испытательных работ. Осуществляется процесс специализированными фирмами, работники которых обладают нужной квалификацией. Подготовка систем теплоснабжения включает опрессовку магистрали и промывку трубопроводов.

Испытания

Если проверка прошла удачно, и на протяжении получаса давление в трубах, котле и батареях было стабильным — на этом подготовка к отопительному сезону может быть завершена. Если обнаружена течь или любая другая неисправность конструкции — следует обязательно устранить неполадку и повторно провести испытание.

Испытание в два этапа состоит из:

• Гидравлической промывки трубопроводов и радиаторов, при которой удаляются грязь и посторонние примеси, а так же ржавчина, накипь и осадок, образовавшиеся в процессе эксплуатации;
• Самого испытания, проводимого с целью выявления дефектов и засорения магистралей при промывке.

Проведение таких работ специалистами стоит недешево, поэтому самостоятельная диагностика отопления под давлением позволяет сэкономить значительные средства.

Рекомендации при проведении испытаний

Если вы решили проводить проверку под давлением самостоятельно, следует прислушаться к нескольким рекомендациям и советам:

Тщательно проверьте состояние узлов, соединений и оборудования перед началом испытания;
Устраните все изъяны и неисправности;
Подключите оборудование, строго следя за правильностью и надежностью соединений;
Перед запуском еще раз перепроверьте, все ли сделано правильно;
Соблюдайте правила осторожности при работе агрегата;
Будьте внимательны и не оставляйте оборудование без присмотра;
При любых форс-мажорных обстоятельствах — немедленно выключите оборудование и лишь потом приступайте к их ликвидации.

Если вы не уверенны, что справитесь самостоятельно с проведением гидравлического испытания комплекса оборудования и труб отопления — лучше обратиться к специалистам. Квалифицированные работники избавят вас от лишних хлопот, связанных с арендой оборудования, его монтажа и от волнения во время самой процедуры диагностики.

Кроме того они значительно сэкономят ваше время и избавят от излишней эмоциональной нагрузки.

Проведенная опрессовка, гарантирует бесперебойную и безаварийную работу системы отопления вашего дома не только в текущем году, но и в ближайших 3 — 4 года. Такие гарантии напрямую зависят от количества отработанных лет отопительной конструкции; чем она старше – тем пессимистичней прогнозы.

Технология опрессовки в многоквартирном доме

Процедура опрессовки выполняется по единому алгоритму, проведение имеет некоторые особенности в различных случаях.

Специальные службы обязаны до и после отопительного сезона осуществлять гидравлические испытания.

Также это мероприятие проводится после ремонта или при вводе в эксплуатацию оборудования.

Итог мероприятия фиксируется документально и составляется соответствующий акт.

Перед опрессовкой проводят:

• осмотр узла подачи, трубопровода и других детали системы.
• проверку состояния теплоизоляции магистральной линии.

При эксплуатации свыше 5 лет, перед гидравлическим испытанием рекомендуется промыть систему. С этой целью заливается специальный раствор в освобожденные от теплоносителя трубы.

Завершив эти мероприятия, переходят к опрессовке. Действия имеют следующий порядок.

1. Во вновь смонтированную или промытую систему заливается вода.
2. При помощи специального нагнетающего оборудования создают повышенное давление, которое контролируется манометром.
3. Если уровень давления остается неизменным на протяжении 15-30 минут, то это говорит о герметичности системы и надежности оборудования, которое в нее включено.
4. Если наблюдается снижение давления, то выясняется причина этого.
5. Выяснив место, где происходит утечка, ее ликвидируют или меняют неисправный элемент и процедура повторяется.
6. Успешным считается испытание в случае падения давления не более 0,1 атм на протяжении 30 минут.

Карманный опрессовщик по рецепту GVK

Добрый день уважаемые форумчане. Вдохновившись «конкурсной работой» участника форума Григория aka GVK (Вот описание » > ) Решил повторить его «инструмент». Слегка конечно глодали сомнения «потянет ли такая пластмасска столько атмосфер», однако опрессовщик в хозяйстве нужен, а на фирменный денежков нету. Процесс изготовления весьма прост (я еще подробностей у Григория узнавал). Покупаем обыкновенный опрыскиватель цветов (который может накручиваться на стандартную «полторашку» Откручиваем головку распылителя (фото 1) Нашему вниманию открывается штуцер с мелкой резьбой. Подмотав на него чуть чуть льна надел сверху обыкновенный кислородный шланг и затянул сверху хомутом. Так как конструкцию планирую использовать многократно, то собрал конструкцию показанную на фото. Слева направо там идут 1 Штуцер 10мм на 1/2″ 2 Обратный клапан на 1/2″ 3 Шаровый кран на 1/2″ 4 Тройник с краном маевского (чтобы спускать воздух из опрессовщика и чтобы снимать в нем давление перед отключением от системы) 5 Тройник с манометром (купил самый дешевый, а он максимум на 6 атм. Ну да пока хватит) 6 Штуцер 10мм на 1/2″ Далее шланг идет в штуцер 10мм на 1/2″ с внутренней резьбой (для подключения к системе) Собственно на фото давление 2,5 это давление в системе отопления у меня. Когда напрямую подключал опрыскиватель к манометру до 6 атм накачивается за секунды.

В общем, как говорится, дай Бог здоровья Григорию aka GVK за идею

Технология гидравлического испытания в частном доме

Так как в закрытых автономных отопительных давление невелико, то для создания избыточного давления используют насосное оборудование любого типа. Возможно проведение испытания путем соединения отопительной системы с магистралью подачи воды, в которой уровень давления удовлетворяет условиям.
Для запитки водопроводной водой используется сливной кран или кран, специально установленный для этих целей. Они располагаются в нижней точке, что обеспечивает свободное вытеснение воздуха.

Температура воды не должна превышать 45 градусов Цельсия. Простые конструкции системы отопления, выполненные своими силами, проходят испытания без привлечения сторонних организаций. Алгоритм действий не отличается от последовательности работ в многоэтажных домах.

При использовании воды, используемой при испытании, как теплоноситель, важен уровень ее жесткости. Требуемый показатель — 75-95 единиц. Сомнения по поводу пригодности воды могут возникнуть, если после ее использования образуется накипь на нагревательных элементах бытовых приборов (электрочайник, стиральная машина, бойлер).

Если вода в дальнейшем не будет использована, то ее сливают. Сразу же после этого необходимо залить в систему теплоноситель

Это важно при использовании стальных труб и металлических отопительных приборов, незащищенных внутри

Испытания системы

Инструкция по промывке отопительной системы

Схема пневмоимпульсной очистки

Существует 2 основных метода промывки отопительной системы, а именно:

• с применением специального гидропневматического оборудования;
• с использованием химических реагентов.

Промывание по гидропневматическому методу

Гидропневматическая промывка систем отопления — инструкцияГидропневматическая промывка систем отопления — инструкция

Этот способ активно используется отечественными ЖЭКами и является достаточно эффективным. Нужно лишь делать все в соответствии с технологией.

Принцип предельно простой: сначала из системы сбрасывается вода, затем она подается обратно. Для «подгона» водяного потока применяется специальный пневматический насос. В результате под воздействием довольно мощного напора происходит отслаивание накипи и прочих отложений, а при сливе воды они выводятся из системы.

Для самостоятельного проведения такой процедуры вам понадобится пневматический насос, способный нагнетать давление более 6 кг/см2.

Последовательность действий выглядит следующим образом.

Перед началом работы нужно перекрыть все краныТорцевые футорки откручиваются с помощью ключа

Первый шаг. Перекрываем задвижку «обратки».

Схема линий отопительной системы

Второй шаг. Подключаем пневматический насос к вентилю, установленному после задвижки.

Третий шаг. Сбрасываем «обратку».

Четвертый шаг. Даем пневматическому насосу нагнести давление выше 6 кг/см2, а затем открываем вентиль, к которому он подключен.

Пятый шаг. Поочередно перекрываем все стояки. Делаем это так, чтобы в один момент было перекрыто не более 10 стояков. Соблюдение этого правила сделает процедуру промывки максимально эффективной.

Шестой шаг. Переводим систему на сбрасывание в обратном направлении. Для этого делаем следующее:

• закрываем сброс и перекрываем вентиль, соединенный с насосом, и выключаем прибор;
• закрываем открытую задвижку, а затем открываем подобную на «обратке»;
• сбрасываем отопительную систему. Для этого подключаем пневматический насос к вентилю на обратном направлении, после чего открываем вентиль и включаем насос. Жидкость будет двигаться уже в другом направлении.

Определить необходимую длительность промывки можно «на глаз». Из системы начала выходить чистая прозрачная жидкость? Можно заканчивать! Верните задвижки и вентили в изначальное положение и отключите насос.

Для сбора грязной воды подготовьте подходящую емкость. При желании можете подключить к батарее шланг и обеспечить отведение грязного теплоносителя в канализацию.

Химическое промывание

Схема химической промывки труб

К использованию этого метода можно прибегать только в двух случаях, а именно:

• при необходимости прочистки системы отопления с естественной циркуляцией, построенной с применением стальных труб. Использовать химические реагенты целесообразно в ситуациях, когда ввиду любого рода причин нет желания промывать всю систему. Чаще всего засорения откладываются в теплообменниках. Заиливаться же система может по всему периметру. Во втором случае от химической промывки особого толка не будет;
• при необходимости восстановления старой системы отопления. За десятки лет эксплуатации трубы могут засориться и зарасти настолько, что мощности пневматического насоса будет недостаточно для эффективной прочистки. Можно, конечно же, было бы взять более мощный насос, однако никто не даст гарантий, что трубы не лопнут под таким напором.

Реагент для промывки

Принцип промывки простой: вместо теплоносителя в систему заливается специальный раствор, содержащий кислоту и щелочь. Затем обеспечивается циркуляция смеси на протяжении 2-3 часов (если прочищается не магистраль с естественной циркуляцией, для этого нужно будет подключить пневмонасос), после чего она сливается, и трубы заполняются стандартным теплоносителем.

Реагенты для промывки и защиты систем отопления

Ни в коем случае не используйте такие химические смеси для прочистки труб из алюминия. Если изделия и останутся целыми после подобной промывки, служить они будут значительно меньше.

Обязательную промывку системы частного дома рекомендуется производить не реже, чем раз в 7 – 10 лет

Условия для выполнения работ по опрессовке

Опрессовка отопления была выполнена правильно и в полном объеме, если при ее проведении были соблюдены все условия:

Во время проведения испытаний не допускается проведение иных работ на объекте.
Если опрессовку системы отопления и радиаторов выполняет специализированная компания, она должна действовать в соответствии с планом, согласованным ведущим инженером

Инструкция должна содержать информацию о предстоящих работах, их последовательности и используемом оборудовании.
Не допускается присутствие иных лиц, кроме специалистов, проводящих испытания на объекте, его включении и отключении.
Если одновременно с испытаниями на смежных объектах выполняются какие-либо работы, важно обеспечить безопасность их проведения.

Виды испытаний и время их проведения

Опрессовка теплого пола проводится до заливки бетона Проведение испытаний на герметичность узла отопления выполняется в следующих ситуациях:

• В частном доме первичная проверка системы выполняется на этапе подготовки дома к сдаче в эксплуатацию. Диагностика трубопровода в штробах и контуров теплого пола проводится до заделки и заливки стяжки. Когда раствор окончательно высохнет, рекомендуется провести дополнительные гидравлические испытания, чтобы выявить и устранить возможные протечки до укладки дорогостоящего чистового материала.
• Для подготовки сети теплоснабжения к незапланированному включению раз в год после завершения отопительного сезона проводят периодическое гидравлическое испытание. Также проверку производят непосредственно перед началом отопительного сезона при положительных температурах окружающей среды.
• Разовые внеочередные проверки прочности и герметичности системы следуют сразу после окончания плановых и внеплановых ремонтных мероприятий.

Все перечисленные мероприятия носят диагностический характер и позволяют своевременно определить неполадки системы отопления, ведущие к ее отключению и ремонту.

Оборудование и периодичность испытаний

Опрессовка централизованных систем проводится персоналом с использованием штатных средств, потому о ней говорить вряд ли стоит. А вот о том, чем испытывают частное отопление и водоснабжение, наверняка знают не все. Это специальные насосы. Есть они двух типов — ручные и электрические (автоматические). Ручные опрессовочные насосы автономны, давление нагнетается при помощи рычага, контролируют созданное давление по встроенному в прибор манометру. Подобные насосы можно применять для небольших систем — качать достаточно сложно.

Ручной опрессововчный аппарат

Электрические насосы для опрессовки — более сложное и дорогостоящее оборудование. В них обычно заложена возможность создавать определенное давление. Его задает оператор, а «нагоняется» оно автоматически. Подобное оборудование покупают фирмы, занимающиеся опрессовкой профессионально.

Согласно СНиПу гидравлическое испытание систем отопления должно проводиться ежегодно, перед началом отопительного сезона. Это относится и к частным домам тоже, но данную норму мало кто выполняет. Проверяют в лучшем случае, раз в 5-7 лет. Если вы не собираетесь тестировать свое отопление ежегодно, то смысла покупать опрессовочный аппарат нет. Самый дешевый ручной стоит порядка 150$, а хороший — от 250$. В принципе, можно взять его на прокат (обычно есть в фирмах, торгующих составляющими для систем отопления или в конторах по прокату стойинвентаря). Сумма выйдет небольшая — нужен вам прибор на несколько часов. Так что это — неплохой выход.

Видео на тему

Опрессовка водоснабжающих сетей проводится для того, чтобы проверить их функциональность и выявить слабые места. Своевременно устранив все неполадки, вы обеспечите работоспособность трубопровода и избежите серьезных поломок.

Необходимость гидравлических испытаний

Опрессовка позволяет выявить протечки в системе

Операция выполняется на небольшом отрезке магистрали, который изолируется от основной линии и подвергается испытанию повышенным давлением, граничащим с критическим. В ответвление накачивается большой объема сжатого воздуха или запускается водный поток под напором. Если ветка выдержит это испытание и сохранит герметичность, она признается годной для дальнейшей эксплуатации. На прорыв укажет падение давления на манометре.

Гидравлическим испытаниям обязательно подвергают:

• только что созданные магистрали;
• отремонтированные сети;
• пластиковые трубопроводы после чистки;
• трубные отрезки после замены поврежденного участка или установки муфты, тройника;
• водопроводные трубы в квартире после подключения водосчетчиков;
• системы отопления перед отопительным сезоном.

Подготовка к процедуре

Перед испытаниями необходимо осмотреть трубы на предмет явных дефектов и устранить их. Также потребуется удалить теплоноситель из систем отопления.

Дальнейшие действия следующие:

1. Промывка магистрали для ликвидации окалины, коррозийных и органических наростов.
2. Оценка состояния внутренней поверхности труб.
3. Монтаж невозвратного клапана и манометра, если они идут в комплекте с напорным оборудованием.

Невозвратный клапан требуется для удержания рабочей среды в сети.

При подготовке к процедуре важно также правильно выбрать насос. Маломощное напорное оборудование увеличит время тестирования, что может привести к искажению результатов. Агрегаты бывают ручными и электрическими. Подходящий нужно подбирать, исходя из объемов тестируемых магистралей

Подходящий нужно подбирать, исходя из объемов тестируемых магистралей

Агрегаты бывают ручными и электрическими. Подходящий нужно подбирать, исходя из объемов тестируемых магистралей.

Порядок проведения работ

Опрессовку домашнего водопровода можно провести самостоятельно.

1. Герметизируйте тестируемый отрезок магистрали. Для этого перекройте запорную арматуру в конце и начале участка.
2. Отключите элементы системы, не рассчитанные на испытательное давление – предохранительные клапаны и другую арматуру, котел, бойлер, расширительные баки.
3. Подключите напорное оборудование. Насос подсоединяется к патрубку крана горячей или холодной воды. В отопительных сетях – к кранику радиатора.
4. Закачайте воду или воздух сквозь обратный клапан.
5. Контролируйте давление с помощью манометра. Для чугунных труб оно должно быть 1,5 атмосфер, для безнапорных пластиковых изделий – 1,5–2, для напорных – 10–15. При проверке сетей отопления в частных домах достаточно 2 атмосфер.
6. Отключите опрессовщик и зафиксируйте первичное значение на измерительном приборе и оставьте систему на 6–8 часов.

По истечении контрольного времени необходимо сравнить первоначальный показатель с текущим результатом. Если первый окажется ниже, в системе водоснабжения есть неполадки.

СНиП и меры безопасности

Опрессовка трубопровода водой либо воздухом регламентируется строительными нормативами:

• СНиП 3.05.01-85 посвящен коммуникационным сетям;
• СНиП 3.05.04-85 – наружным магистралям;
• СНиП 41-01-2003 – работе отопительных и вентиляционных систем.

В этих документах указан порядок проведения гидравлического тестирования, прописаны технологические схемы этого процесса и правила безопасности.

Самым главным является контроль за показателями давления во время тестирования. При их избыточной величине возможно разрушение деталей магистрали. Чтобы застраховаться от этого, стоит использовать опрессовщик со специальным ограничителем.

Практически любое вмешательство в водоснабжающие и отопительные системы подразумевает, что после этого будет проведена опрессовка. Она позволит выявить все слабые места, которые визуально отыскать невозможно.

Чтобы система отопления не отказала в самый напряженный момент, отопительный сезон прошел без проблем, необходимо периодически проверять состояние оборудования, выявлять все изношенные детали. Такая проверка называется «опрессовка системы отопления», проводится она по определенным правилам.

Как сделать правильный выбор

При выборе нужно учитывать емкость системы отопления При выборе насоса нужно учитывать общую емкость системы, которая подвергается процедуре, и частоту проведения опрессовки. На рынке представлены модели различных марок, выбирать которые необходимо в зависимости от их типа. Ручные модели имеют упрощенную конструкцию, не доставляют сложностей и недорого стоят. Но для создания нужного уровня давления при работе с ними нужно тратить больше времени в отличие от насосов с электрическим приводом. Приборы различаются с учетом продолжительности работы и способны выдавать результаты с разной точностью, на которую влияет мощность конкретной модели.

Если в процессе процедуры используется насос с низкой мощностью, для проведения тестирования понадобится больше времени, поскольку такие устройства медленно заполняются водой. Выбирать опрессовщик нужно с учетом габаритов системы трубопровода, которую подвергают проверке. Если речь идет о частном доме, можно приобрести специальный нагнетатель, пропускающий 2-3 литра жидкости в минуту. Для многоэтажных домов и теплотрасс используют циркуляционные насосы, обеспечивающие непрерывное движение жидкости внутри системы.

Вопросы и ответы

Проведение испытаний — достаточно простая задача. Однако, для людей неопытных она нередко становится источником огромного количества вопросов. Ответить на самые частые из них — значит, избавить пользователей от ошибок и сэкономить для них время.

Надо ли подавать какую-то информацию в контролирующие организации, если производится опрессовка частной автономной системы?

Нет, не надо. Эта процедура производится для проверки ее состояния, и полученный результат важен только для владельца.

Нужны ли какие-то действия от жильцов квартиры во время плановой опрессовки?

Нет, от них не требуется никаких действий. Единственное, что от них может понадобиться — немедленно известить работников управляющей компании при возникновении протечек или вскрытии других дефектов внутриквартирной линии. О времени процедуры людей извещают, и кому-то желательно находиться в квартире для наблюдения за трубами и отопительными приборами.

Зачем при проведении пневматической опрессовки заполнять систему водой?

Это необходимо для экономии времени — накачать в трубопроводы воздух с необходимым давлением довольно сложно и долго. Проще залить воду и быстро поднять давление компрессором.

Сколько раз подряд можно делать опрессовку?

В принципе, количество процедур не ограничено. Если после проверки обнаружены неисправности, которые устраняются, но последующая опрессовка снова показывает наличие дефектов — надо устранять их, пока все слабые места не будут усилены. Для системы в этом сложностей нет, а проблемы необходимо находить и исправлять.

Как пользоваться автомобильным насосом с манометром?

Его используют так же, как и компрессор — подключают к системе и накачивают воздух до получения заданного давления. Разница только в конструкции устройства, накачивающего воздух. Для системы они равноценны.

Когда производится опрессовка отопления

Испытания на «прочность и плотность» согласно Правилам технической эксплуатации (ПТЭ) тепловых энергоустановок от Министерства энергетики России (п. 9.2.12) проводят в следующих случаях:

Первичное. В домах коттеджного типа систему испытывают после монтажа перед сдачей в эксплуатацию, диагностические работы проводят до заделки трубопроводов в штробы и заливки теплых полов. Следует отметить, что можно провести повторное гидроиспытание контуров отопления после заделки всех трубопроводов в стены и стяжку — это позволит сохранить дорогостоящие отделочные материалы при обнаружении протечек.
Периодическое. Гидроиспытания производятся ежегодно по окончании сезона отопления, их целью является предварительная подготовка к эксплуатации тепловых сетей в случае их незапланированного подключения в работу. Перед началом каждого отопительного сезона производится повторная гидравлическая проверка отопительных систем.
Внеочередное. После проведения ремонта, перед пуском после долгого простоя со сливанием теплового носителя, система нуждается в гидроиспытаниях на герметичность и прочность.

Понятно, что во всех приведенных случаях опрессовка является средством диагностики, позволяющей заранее определить проблемные места и оборудование, которые могут привести к утечке теплоносителя — что значит ремонт и отсутствие обогрева дома в холодное время.

Рис. 3 Пример монтажа систем отопления с водяным контуром теплого пола

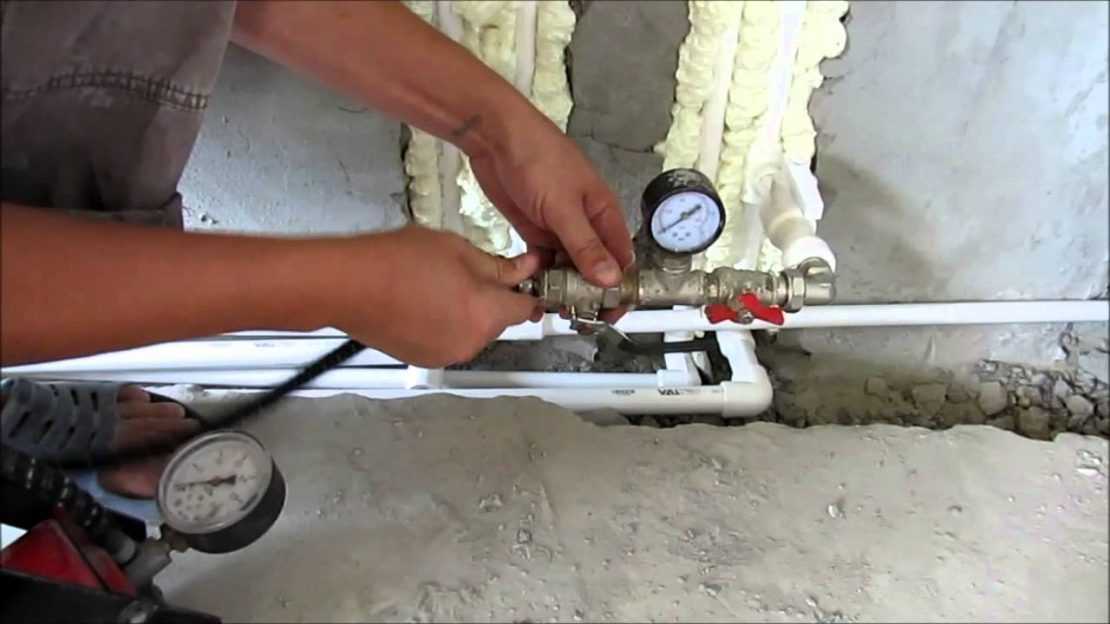

Воздушная опрессовка

В отличие от гидравлической, воздушная опрессовка предполагает заполнение системы и проверку ее под давление при помощи воздуха.

Выполняют ее на том же этапе, что и в предыдущем случае, но с некоторыми отличиями, а именно:

1. Вместо гидравлического пресса используют обыкновенный автомобильный насос. Может быть использован как электрический, так и ручной (ножной) инструмент. При этом потребуется самостоятельно собрать устройство из нескольких элементов – фитинга со штуцером для подсоединения насосного шланга, фитинга с обратным клапаном или вентилем, чтобы исключить уход воздуха обратно в насосный шланг, и по необходимости фитинга с манометром для контроля уровня давления.

Подключение насоса

1. Собранную конструкцию подсоединяют к системе отопления и по аналогии с предыдущим способом обеспечивают герметичность контура от труб внешней подачи/выпуска и открытость всех вентилей внутри системы.

Если котел уже подсоединен к системе, возможно, потребуется перекрыть вентиль подачи к нему, поскольку он может быть оснащен клапаном сброса давления и влиять на чистоту испытания.

1. Насосом накачивают воздух в систему до достижения давления в 2 атмосферы (примерно 2х бар) и оставляют в таком состоянии на сутки. Падение давление по истечению суток допускается до 0,5 атмосфер, поскольку происходят температурные колебания объема воздуха в системе, а также расширение и сжатие пластиковых труб. Если же падение больше, потребуется отыскать утечку.

Поиск участка с утечкой

1. Утечку можно обнаружить, снова создав давление в системе. Проблемное место зачастую можно определить на слух, проверив всю длину теплотрассы. Если же определить его на слух не удается, готовят мыльный раствор, с помощью которого промазывают места соединения элементов системы – как правило, это самые проблемные участки в контуре. Место утечки начнет пузыриться и, если это окажется стык, его разбирают, добавляют несколько слов фум-ленты, собирают и тестируют систему заново.

Таким образом, мы описали два способа выполнения опрессовки системы отопления своими руками, указали, какие инструменты для этого необходимо использовать. Если же вам необходимо провести испытания водопровода, сделать это можно аналогичным способом. О монтаже и ремонте системы отопления читайте в наших следующих статьях.

Проведение опрессовки в частном доме

В автономных закрытых отопительных системах, которые устроены в частных домах, рабочее давление в очень редких случаях превышает 2 атм. В среднем оно составляет 1,5 атм. Поэтому, чтобы создать давление в 4 атм, необходимо воспользоваться электрическими и ручными насосами или подсоединить такую систему к системе водоснабжения дома. Заполняется она водой снизу через сливной кран. При этом воздух начинает легко выталкиваться вверх жидкостью, которая поступает снизу, и удаляться через воздушные клапаны, установленные в наивысшей точке, в местах возникновения воздушных пробок и на каждом радиаторе.

Стоит помнить, что температура воды, используемой для испытаний, не должна превышать 45 градусов.

При монтаже системы своими руками опрессовку осуществляют самостоятельно, при этом работы выполняются в том же порядке, что и в многоквартирном доме.

Если закачанная вода после опрессовки будет использоваться дальше в качестве теплоносителя, то она не должна быть жесткой. Это может быть дождевая или талая вода. Если после испытаний жидкость использоваться больше не будет, то ее необходимо слить и тут же залить в систему необходимый теплоноситель

Особенно это важно в случае, если при разводке применялись черные стальные трубы, а в качестве радиаторов – стальные или чугунные

Необходимое оборудование для проверки системы отопления, требования СНиП

Опрессовка в многоквартирных домах проводится силами сотрудников жилищно-коммунального хозяйства. Для её проведения используется мощное профессиональное оборудование. Для работы необходимы насосы, сейчас используют современные автоматические модели с контролем давления. Есть ещё в обиходе и ручные модели, но они требуют значительных физических усилий и считаются устаревшими.

ФОТО: syl.ruЧто касается автоматических моделей, то они хороши тем, что управление осуществляется оператором с пульта, а автоматика строго контролирует предельно допустимое давление

Правила СНиП требуют ежегодного проведения опрессовки до начала отопительного периода в многоквартирных домах. В частных строениях нет острой необходимости проводить такую процедуру каждый год, обычно это делается раз в 5-8 лет.

Нужно ли покупать специальный насос, если у вас частный дом? Хороший прибор стоит не меньше 20 тысяч рублей, так что такую покупку трудно назвать рентабельной. Гораздо дешевле взять такой прибор напрокат, если вы раз в пятилетку собираетесь протестировать свою магистраль. На всю работу уйдёт пара-тройка часов.

Порядок и технологические особенности проведения опрессовки системы отопления

Гидравлические испытания систем теплоснабжения принято проводить с различными давлениями опрессовки в зависимости от назначения системы и типа используемого оборудования. Например, узел ввода тепла в здание опрессовывают давлением в 16 атмосфер, системы теплоснабжения вентиляции и ИТП, а также системы отопления многоэтажных домов — давлением в 10 атмосфер, а системы отопления индивидуальных домов — давлением от 2 до 6 атм.

Системы отопления вновь возводимых зданий прессуются в 1,5-2 раза большим давлением от рабочего, а системы отоплений старых и ветхих домов — заниженными значениями в пределах 1,15-1,5. К тому же при опрессовке систем с чугунными радиаторами диапазон давлений не должен превышать 6 атм., зато при установленных конвекторах — порядка 10.

Таким образом, при выборе давления опрессовки следует внимательно ознакомиться с паспортами на оборудование. Оно не должно быть выше максимального давления самого «слабого» звена системы.

Для начала производится заполнение системы отопления или теплоснабжения водой. Если в системе отопления будет залит низкозамерзающий теплоноситель, то опрессовку проводят сначала водой, затем уже раствором с присадками. Следует знать, что в силу меньшего поверхностного натяжения теплоносители на основе этиленгликоля или пропиленгликоля более текучи, чем вода, поэтому в случае незначительных подтеков на резьбовых соединениях их следует порой лишь незначительно подтянуть.

При подготовке функционирующей системы отопления к отопительному сезону рабочий теплоноситель необходимо слить и вновь заполнить чистой водой для опрессовки. Заполнение системы отопления обычно производится в нижней точке котельной или теплового узла через сливной шаровый кран. Параллельно с заливкой системы отопления должен быть стравлен воздух через автовоздушники на стояках, верхних точках ответвлений или через краны Маевского на радиаторах. Для предотвращения завоздушивания системы отопления заполнение системы производится только «снизу-вверх».

Затем производится повышение давления системы до расчетного с контролем падения давления по измерительным манометрам. Параллельно с контролем давления производится визуальный осмотр всей системы, узлов трубопроводов, резьбовых присоединений и оборудования на предмет образования течи и появления капель на швах. Если на системе после заполнения водой образовался конденсат, то трубопроводы необходимо высушить, а затем проводить осмотр дальше.

Приборы отопления и участки трубопроводов, скрытые в строительных конструкциях, подлежат осмотру в обязательном порядке.

Систему отопления выдерживают под давлением не менее 30 минут, а если не обнаружено течи и не было зафиксировано падения давления, то считается, что система опрессовку прошла.

В некоторых случаях падение давления допустимо, но в пределах, не превышающих значения 0,1 атмосферы, и при условии, что визуальный осмотр не подтвердил образования подтеков воды и нарушения герметичности сварных и резьбовых соединений.

При отрицательном результате гидравлических испытаний производят ремонтные работы с дальнейшей повторной опрессовкой.

По окончании испытательных работ составляется акт опрессовочных работ по форме, указанной в основных нормативных документах.
