Изготовление барабанной лебедки

Такая конструкция является самой простой и может быть использована в полевых условиях. Более практичным видом лебедки будет оборудование на переносной основе. Конструкция предполагает использование более сложных деталей, которые изготавливаются самостоятельно. Для повышения эффективности работы могут использоваться дополнительные элементы видео редуктора.

В сети можно найти множество чертежей самодельных лебедок. При выборе конкретного чертежа необходимо учитывать условия, в которых будет использоваться оборудование.

Если лебедка будет устанавливаться на крышу либо в багажник авто, то необходимо просчитать дополнительную нагрузку, которая будет постоянно оказываться на устройство

Если лебедку планируется использовать в холодных регионах, то отдельное внимание необходимо уделить качеству металла

Необходимые детали и оборудование

Для изготовления лебедки нам понадобится:

труба прямоугольного сечения для рамы;
готовый вал, или труба круглого сечения;
стальной лист толщиной 3-5 мм;
шпильки М10-М12 длиной 20-25 см в количестве 6 штук, гайки;
ступицы для вала;
готовый редуктор в сборе или звездочки большего и малого диаметра с цепью, либо зубчатые колеса;
сварочный аппарат с электродами;
гаечные ключи;
метабо со шлифовальными дисками.

Автомобилисты отмечают, что сделанные своими руками лебедки отличаются надежностью, практичностью и долговечностью. Для барабана лучше использовать трубу диаметром 20-50 мм с толщиной стенок не менее 3 миллиметров. Использование труб с другими параметрами нецелесообразно, тогда в процессе эксплуатации они деформируются и лебедка теряет свою функциональность.

Этапы сборки

В первую очередь рекомендуем набросать чертеж устройства, где указать размеры отдельных деталей и их расположение. Так проще будет ориентироваться при сборке всей конструкции.

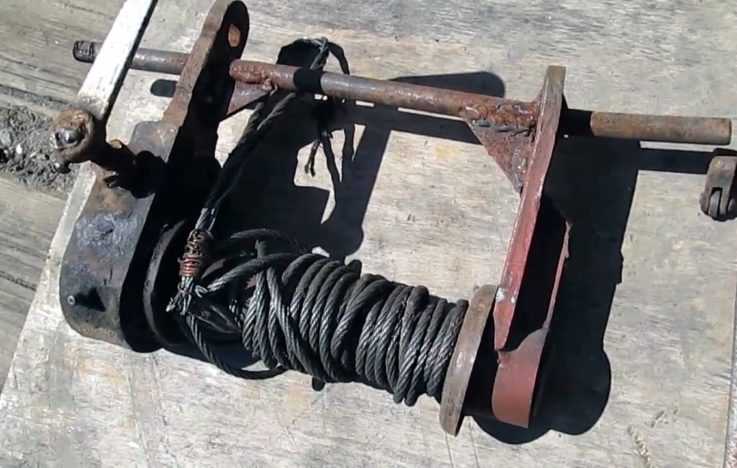

Далее необходимо изготовить раму. Для этого из стальной трубы диаметром около 2 см вырезаем заготовки нужной длины, концы которых обрезаем под углом 45 градусов. Трубки свариваем между собой так, чтобы угол их соединения был ровно 90 градусов. После этого снимаем окалину и полируем швы.

Для создания барабана нам понадобится лист стали толщиной около 3-5 мм, из которого нужно вырезать два диска диаметром 30 см. В каждом диске вырезается по 7 отверстий: один – в центре диска, шесть – по окружности диска на расстоянии около 7 см. Диаметр отверстия в центре должен соответствовать диаметру вала устройства.

Диски скрепляются между собой с помощью шпилек М10 или М12, концы которых помещаются в отверстия по диаметру дисков и фиксируются с помощью гаек и контргаек. На шпильки также можно предварительно надеть металлические трубки соответствующего диаметра для повышения прочности конструкции. Таким образом барабан нашей лебедки готов. Далее присоединяем вал, который можно изготовить самостоятельно из металлической трубы или взять готовый из другого механизма. Концы вала необходимо оснастить ступицами для крепления его к раме.

Ручная лебедка своими руками: 7 этапов изготовления устройства

Лебедки — очень удобное для поднятия грузов приспособление, благодаря чему оно имеет широкое распространение среди автолюбителей.

Так как стоимость специального оборудования достаточно высока, то ручная лебедка своими руками станет оптимальным вариантом для автомобилистов, которые предпочитают наиболее оптимальное соотношение цены и качества.

Также по индивидуальному макету можно создать уникальную лебедку, которая будет сочетать в себе удобство и высокую грузоподъемность. Компактные самодельные устройства могут устанавливаться на любую часть машины, что делает механизм универсальным помощником при ремонте и поездках на дальние расстояния.

Назначение лебёдок

Лебёдка является одним из самых старых механизмов, которые человек изобрёл и применил в своей деятельности для облегчения перемещения тяжестей. Тяговое усилие, создаваемое за счёт физической силы человека или животного, передаётся через канат, цепь, трос или иной гибкий элемент от приводного барабана к тому грузу, который надо передвинуть.

У лебёдки привод барабана может быть ручным, электрическим, от двигателя внутреннего сгорания, от паровой машины, гидравлическим. Чаще лебёдку используют для вертикального подъёма груза. Но иногда с помощью этого механизма удобно перемещать тяжести по горизонтали (например, автомобиль).

Если лебёдка крепко установлена на автомобиле, то с её помощью можно самостоятельно освободиться из ямы, из болота или подняться в гору. Если на застрявшем автомобиле нет штатной лебёдки, то любую другую надо прочно закрепить на земле и решить возникшие проблемы.

Лебёдка на автомобиле ФОТО: motorsguide.ru

Разновидности

Существует много разновидностей лебёдок. Их можно классифицировать по способам изготовления – промышленные и самодельные; по виду привода – ручные, электрические, паровые, с двигателем внутреннего сгорания, гидравлические; по величине развиваемого усилия – мощные, маломощные. Названные признаки могут комбинироваться в различных сочетаниях.

Каждый вид имеет свои преимущества и недостатки. Ручную лебёдку изготовить проще всего, она дёшева и компактна, но развить большую мощность она не сможет. Максимальный вес груза, который с её помощью можно поднять, не превышает 1 тонну.

Электрическая лебёдка развивает большую мощность. А в практике автомобилизма в качестве электропривода можно использовать автомобильный стартер. Питание в этом случае происходит от автомобильного аккумулятора. Пользуются наибольшей популярностью у автомобилистов.

Гидравлические лебёдки ещё более мощные, но сложны по конструкции и имеют низкую эксплуатационную надёжность. Поэтому автолюбителями практически не применяются.

Червячная передача — высокая степень надёжности

Во многих механизмах подобного типа, имеющих большую грузоподъёмность, предусмотрено управление скоростью движения троса. Благодаря этому можно изменять интенсивность прилагаемых физических усилий. Ручная лебедка червячная может иметь многообразие вариантов крепления.

Такое устройство отличается простотой эксплуатации и существенной надёжностью. При помощи данного элемента, предназначенного для грузоподъёмности, можно производить монтажные, ремонтные и строительные работы. При этом лебёдка будет иметь высокий уровень безопасности при работе.

Она должна обладать комфортной рукояткой, а червячный редуктор сможет обеспечить прекрасную возможность удержания нагрузки.

Как сделать лебёдки разного типа

Для того, чтобы браться за разработку и изготовление лебёдки своими руками, необходимо уметь работать со слесарным инструментом, сварочным оборудованием, электроприборами и машинами.

Самодельные лебёдки создаются под конкретный автомобиль. Они максимально отвечают потребностям хозяина, гораздо дешевле покупных, имеют высокую ремонтопригодность, просты в облуживании, более компактны.

Один из наиболее популярных вариантов самодельной лебёдки создаётся из деталей велосипеда.

Из инструментов понадобится болгарка, дрель или сверлильный станок, шуруповёрт, сварочный аппарат, тиски, метчики, молоток, керн и кое-что другое.

Трещотка, которая нужна как предохранитель от обратного самопроизвольного вращения барабана, изготавливается из втулки.

Самодельный храповик из велосипедной втулки ФОТО: usamodelkina.ru Из стальной полоски изготавливается корпус, в который вставляется втулка с храповиком. Основная часть лебёдки готова.

Устройство с храповиком в сборе ФОТО: usamodelkina.ru

Лебедка Из Шуруповерта Своими Руками

Малогабаритная лебедка из стартера своими руками

Одним из фаворитных методов производства самодельной электролебедки, является внедрение авто стартера. На этом деле устройстве установлен мощнейший тяговитый электродвигатель с напряжением питания 12 вольт, что позволяет использовать лебедку на джипе.

На стадии производства следует держать в голове об ограничениях:

Стартер рассчитан на краткосрочную работу. Это совсем не значит, что он немедля сгорит при длительной нагрузке, однако корпус мотора не обеспечивает достаточного остывания обмотки. Если намереваетесь использовать лебедку часто, и периоды работы будут большенными – позаботьтесь о дополнительном охлаждении. К примеру – наварить на корпус дюралевых уголков в роли ребер остывания;
Автомобильный стартер запускается с помощью втягивающего реле с бендиксом. Соленоид для лебедки не нужен, однако контактный пускатель не помешает. Ток на контактах будет огромным, и лучше бросить штатную схему включения. Зависимо от применяемого редуктора, бендикс следует зафиксировать сваркой в положении наибольшего зацепления либо удалить из втягивающего реле;

Лебёдка

Лебедка приводится в движение с помощью болгарки 2,2 КВ До этого стоял двигатель трёхтысячник 1,5 КВ не потян.

Боковые стенки делаются из листового железа 3-5 мм. Более тонкие листы могут деформироваться при натягивании троса под нагрузкой.

Самая ответственная часть – крепление оси барабана. Для этого использованы мощные подшипники с подиумами от какого-то механизма времен СССР. Найти такие запчасти можно на пунктах сбора металлолома или в цехах заброшенных заводов.

Подиумы привариваются к боковым стенкам. Если вам удалось найти только подшипники – привариваете внешнюю обойму. С механизмом качения ничего не случится, просто нельзя будет подшипники заменить.

Соединяем редуктор с электромотором от стартера, приводим лебедку в благообразный вид: зачищаем болгаркой сварные швы, убираем ржавчину, покрываем инструмент краской.

Конструкция прошла испытание на подъеме тяжестей до 200 кг. В данном варианте используется два редуктора – от электродрели и самодельный из газовой электро задвижки. По ощущениям – тяги хватит еще на 100-150кг.

На видео пример лебедки с применением стартера.

Как пользоваться устройством?

Обязательно предусмотрите возможность переполюсовки питания лебедки. Реверс в таких приспособлениях необходим. Поскольку это обычный автомобильный электромотор – при смене «» на «-» поменяется направление вращения вала.

Силовой пускатель пусть будет старым, от втягивающего реле. А стартовые кнопки подойдут от древних электромеханических устройств. В кнопочном блоке можно предусмотреть смену полярности.

Если лебедка используется в автомобиле – не подключаете ее к штатному аккумулятору с выключенным двигателем. При хорошей нагрузке вы посадите АКБ за 10-15 минут.

Габариты позволяют разместить лебедку на бампере подготовленного к бездорожью внедорожника.

Лебедка, собранная своими руками – цена вопроса

При наличии собственного гаража или сарая с хламом, накопившемся за несколько лет домашнего слесарного творчества – стоимость изделия определяет цена баллончика с краской для финальной доработки.

А в принципе, компоненты следующие:

Стартер от автомобиля ВАЗ 2101 без планетарного редуктора (исправный, валялся в гараже);
Редуктор в корпусе от электродрели отечественного производства (приобретен на блошином рынке за эквивалент стоимости 0,5 водки);
Обрезок водопроводной трубы, найден в сарае;
Металл для станины, стенок корпуса, барабана. Также найден в сарае;
Ось барабана – приобретена в пункте приема металлолома за гроши;
Трос и крюк куплен в магазине товаров для туризма.

С учетом стоимости новой лебедки – цену вопроса можно признать нулевой. При этом за безопасность устройства может поручиться владелец. Каждая деталь и сварной шов проверен лично изготовителем.

Изготовление барабанной лебедки

Низкокачественный металл может привести к поломке аппарата в самый неподходящий момент.

Необходимые детали и оборудование

Для изготовления лебедки нам понадобится:

труба прямоугольного сечения для рамы;
готовый вал, или труба круглого сечения;
стальной лист толщиной 3-5 мм;
шпильки М10-М12 длиной 20-25 см в количестве 6 штук, гайки;
ступицы для вала;
готовый редуктор в сборе или звездочки большего и малого диаметра с цепью, либо зубчатые колеса;
сварочный аппарат с электродами;
гаечные ключи;
метабо со шлифовальными дисками.

Этапы сборки

Следующим этапом будет установка на вал барабана звездочки или зубчатого колеса, в зависимости от устанавливаемого редуктора (цепного или зубчатого). Здесь конструкции могут быть разнообразны, особенно, что касается зубчатой передачи. Самые простые – одноступенчатые цилиндрические или конические.

В зависимости од выбранного вами редуктора предусмотрите место для крепления его на раме конструкции с учетом расположения рукоятки. Далее монтируем барабан с валом и редуктор на раму, устанавливаем цепь на звездочки или зубчатую передачу.

Не забудьте смазать зубья передачи.

После этого закрепляем один конец троса на валу и наматываем его на барабан, на другой конец троса крепим карабин. К раме устройства так же приваривается крюк или карабин для крепления на раме автомобиля. Таким образом, простая барабанная лебедка готова к эксплуатации.

Виды

С целью перемещения грузов применяются разные типы лебедок. Так, сегодня существует 3 основных вида подобных агрегатов. Стоит рассмотреть каждый из них.

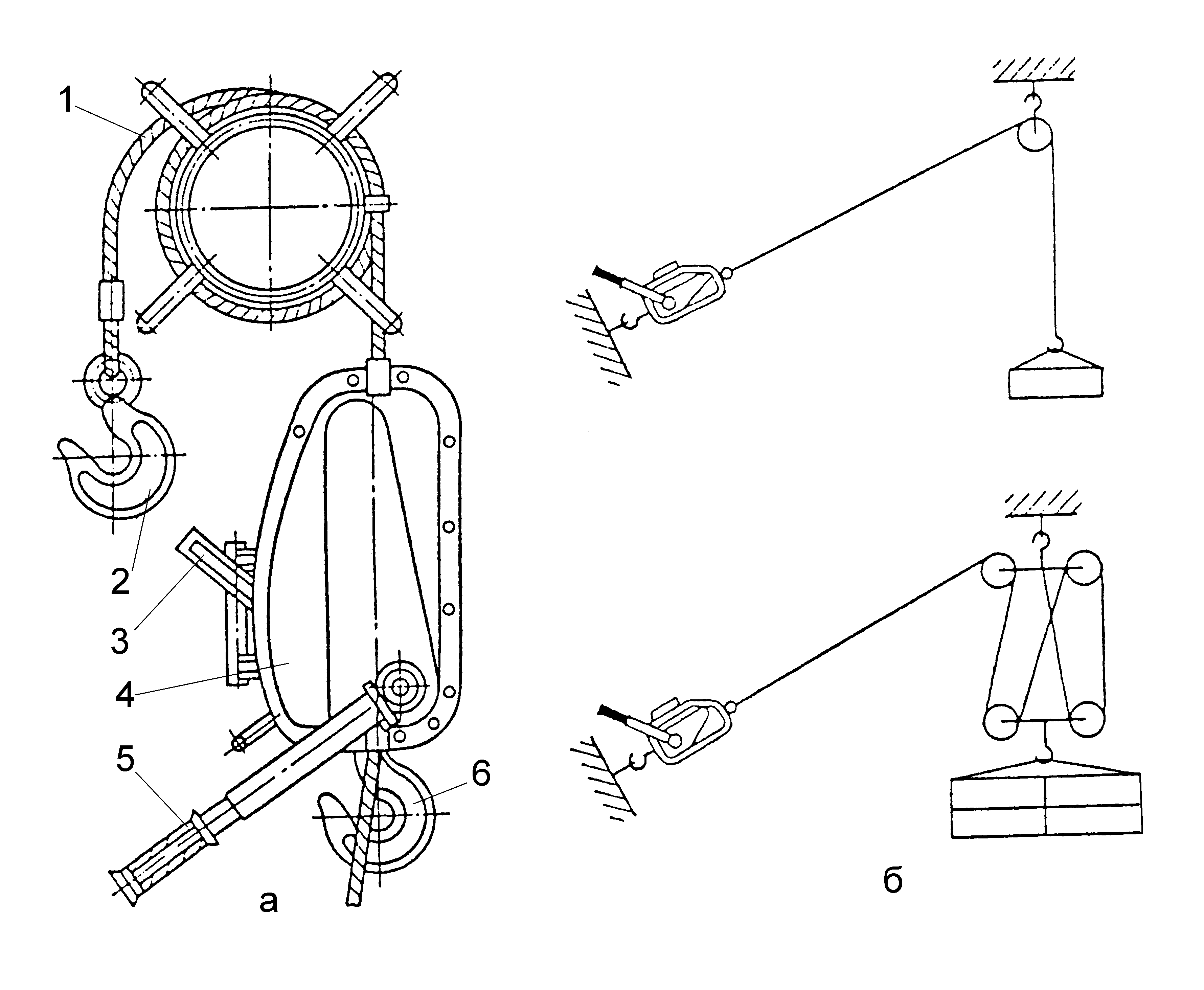

Рычажная

В подобных моделях предусмотрено обязательное наличие храпового механизма, кроме самого троса, а также специального рычага. Чтобы понять, как работает такая механическая лебедка, рекомендуется изучить чертежи. Главным её отличием считается возможность агрегата функционировать, даже находясь в подвешенном состоянии, так как конструкция не нуждается в плотном креплении к основанию. С целью запуска храпового механизма оператору требуется, используя рычаг, осуществлять вращательные движения. Кроме этого, ручная самодельная лебедка подобного типа предусматривает наличие встроенного барабана, у которого присутствуют фиксаторы, не позволяющие ему разматываться. Недостатками этих моделей считается короткий трос, предельная длина которого не превышает 6 м. Однако наиболее важным параметром в подобных устройствах считается уровень создаваемого тягового усилия. Так, подобные изделия могут обеспечить этот параметр на уровне 0,75-4 тонны. Высота подъема составляет 4 м.

Барабанная

Еще один тип – это барабанная лебедка. Такая модель имеет в своей конструкции следующие элементы:

Барабан.
Рукоятка, которую вращает оператор.
Редуктор.
Специальные опоры.

Если говорить непосредственно о барабане, то он бывает нескольких видов: зубчатый либо червячный

И здесь важно отметить, что первые варианты более предпочтительнее по причине меньше износа таких барабанов. Подобные модели лебедок также называют тросовыми, что обусловлено наличием длинного троса. Функционирование таких агрегатов происходит по довольно простому принципу:

Функционирование таких агрегатов происходит по довольно простому принципу:

Оператор начинает вращение рукоятки.
В результате создается энергия, которая передается уже на редуктор.
За счет этого происходит создание барабаном тягового усилия.

До начала использования такого типа лебедки её предварительно следует качественно закрепить. Конструкция устройства предусматривает наличие стопорного механизма, который срабатывает в случае падения груза. Его целью является автоматическое отключение агрегата. Тяговая сила, которая создается в процессе применения лебедок такого типа, варьируется в пределах 0,25-5 тонн. Обычно длина троса в них составляет до 40 м, а параметры толщины не превышают 1,5 см в стандартных вариантах. В случае использования изделий с большей толщиной возможности применения устройства существенно расширяются.

Монтажно-тяговая

По принципу своего действия такие варианты похожи на модели рычажного типа. Однако они имеют существенное отличие – у них отсутствует барабан. Усилие для выполнения подъемно-тяговых манипуляций создается посредством зажимов-кулаков, расположенных на корпусе. Для обеспечения защиты от возможной перегрузки конструкция оснащена специальным рычагом, позволяющим при необходимости блокировать кулачки. Чтобы возникало меньше потребности в ремонте подобных агрегатов, в них требуется регулярно смазывать элементы конструкции.

Описание и характеристики

Современная лебёдка является подъёмным устройством, которое позволяет перемещать грузы в горизонтальной и вертикальной плоскости. Их используют для решения следующих задач:

при проведении строительно-монтажных работ;
в автомобильных мастерских;
для транспортировки груза на небольшие расстояния;
преодоления труднопроходимых участков дорог (автомобильные лебёдки).

Можно однозначно утверждать, что такое устройство — это небольшой кран. Его основными характеристиками являются:

грузоподъёмность;
длина каната;
собственный вес;
способ крепления;
область применения.

Чаще всего она используется как грузовой механизм в небольших помещениях. Её компактность, надёжность, долговечность позволяет решать широкий круг задач при строительстве, ремонте, погрузке различных агрегатов.

Типы самодельных лебёдок

Лебедки делятся на три основных типа: электрические, механические и гидравлические. Четвертый – ручные. Каждая конструкция имеет свои плюсы и минусы, как в процессе конструирования и установки, так и в ходе эксплуатации.

Ручная лебедка – популярный вариант. Минус – ее использование требует применения физических усилий. Преимущество – полная автономность, электроэнергия не требуется. Для того, чтобы вытащить автомобиль, достаточно крепко стоящего дерева или просто вбитого в почву лома. Ручные лебедки делятся на 3 основных вида:

Рычажные.
Монтажно-тяговые.
Барабанные.

В рычажных используется трещотка или храповый механизм. Главных их недостаток – усилие в тяге – от 0,7 до 4 тонн. Преимущество – отсутствие необходимости жесткой фиксации, можно работать на весу. Это самый простой вид лебедок.

Монтажно-тяговые лебедки почти аналогичны рычажным, но не оснащены барабаном. Это самый распространенный вид, причем не только для автомобилей.

Барабанные – самый эффективный вариант. Барабан бывает зубчатый или червячный. Первый изнашивается значительно медленней.

Преимущества барабанных лебедок: тяговое усилие от 0,25 до 5 тонн; тормоз, срабатывающий в нештатной ситуации; длина троса (до 40 метров при диаметре 15 мм). Если толщина больше – можно вытащить любую самую тяжелую машину откуда угодно, а трос не порвется, даже если дать полный газ.

В барабанных лебедках используются:

Односкоростной шестеренчатый привод. К барабану крепится основная шестерня, которая принимает на себя основную нагрузку. В сцеплении располагается ведущая шестеренка. Коэффициентом усиления выступает соотношение числа их зубцов. На усиление также влияет длина рычага – чем она больше, тем меньше сил требуется приложить. Такая лебедка позволяет силами одного человека вытащить авто весом до 3 тонн.
Многоскоростной шестеренчатый привод. Такой механизм состоит из двух или нескольких пар шестеренок, благодаря чему коэффициент усиления растет многократно. Минус – низкая скорость при больших нагрузках.
Червячный привод. Редко применяется для автомобилей в «походных» условиях из-за высоких требований по уходу – червячная пара требует постоянной смазки. Кроме того, такой тип не самым эффективным образом работает с высокими нагрузками и для авто большого веса не подойдет. Преимущество – компактность.

Электрические лебедки

Самый популярный тип самодельной лебедки для автомобиля. Обосновано это ее мощностью, простотой в управлении и надежностью. Кроме того, такой вариант не требует больших затрат при сборке и установке на автомобиль. Такая электролебедка может работать либо на собственном автономном электродвигателе, либо получать питание от установленного в авто генератора. Во втором случае надо посмотреть и сделать расчет монтажа так, чтобы питание с него подавалось не только на лебедку, но и на системы автомобиля.

Популярен вариант с использованием стартера, такую лебёдку легче соорудить собственноручно. Часто используется зиловский стартер СТ230.

Механические лебедки

Механические лебедки работают от двигателя. Производители часто устанавливают их уже на этапе комплектации внедорожников (например, такой автомобильный самовытаскиватель ставится на армейский УАЗ). Эта лебедка подключается к валу и работает за счет трансмиссии. Скорость намотки можно менять понижением или повышением оборотов. Основные преимущества – устойчивость и мощность тяги. Главный минус – работа только при исправном движке.

Часто такой вариант используется для установки на МТЗ – трелевка, например, леса значительно облегчается.

Гидравлическая лебедка

Наиболее конструктивно сложный вариант, поскольку кроме стандартных должен содержать дополнительные элементы: гидравлический привод, бак и насос для масла. Кроме того, устройство сложно назвать компактным. Сборка и установка потребуют значительных усилий. Тем не менее, такая лебедка тратит энергии гораздо меньше электрической, а мощностью ее гораздо выше.
