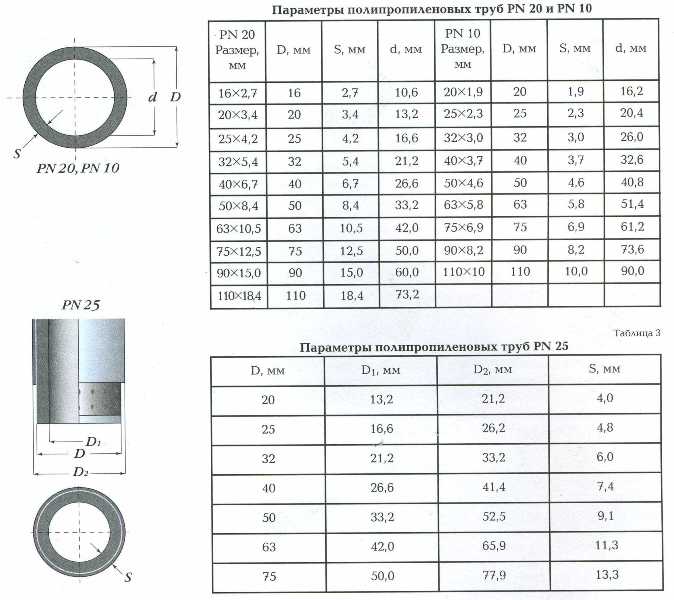

Таблица размеров с классификацией полипропиленовых труб

Устройство трубопровода раструбным методом

Обычно при создании канализации выполняют трубопровод наращивают через соединение с раструбом. Способ установки не отличается как для изделий с гладкой поверхностью, так и для труб с гофрой. Для врезок используют фитинги.

Метод наращивания водостока раструбным методом имеет несколько особенностей:

входящий элемент следует отрезать под прямым углом;
обработку проводят таким образом, чтобы получилась 45-градусная фаска;
трубу, в которую будет вставлен отрезок, необходимо повернуть к входящему фрагменту раструбом;
в раструб монтируют кольцо уплотнения;
входящий элемент монтируют с усилием.

Раструбное соединение является очень надежным и простым. Время установки при этом существенно сокращается. Если нужна стыковка отрезков под разными углами, используют фитинги. Соединение осуществляется на клей, наносимый на внутреннюю поверхность фитинга и на внешнюю соединяемых труб.

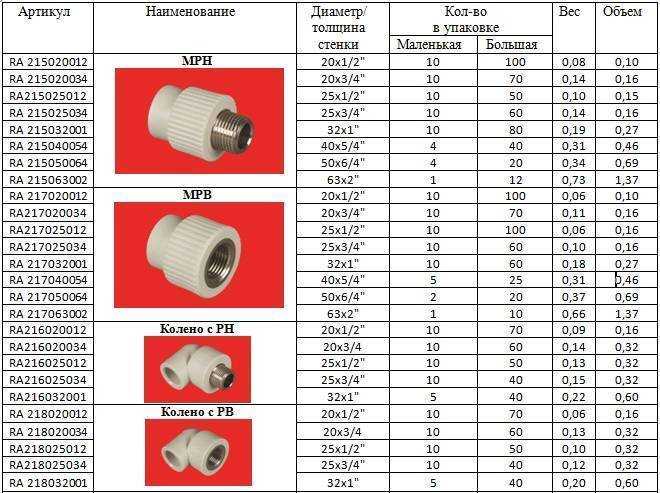

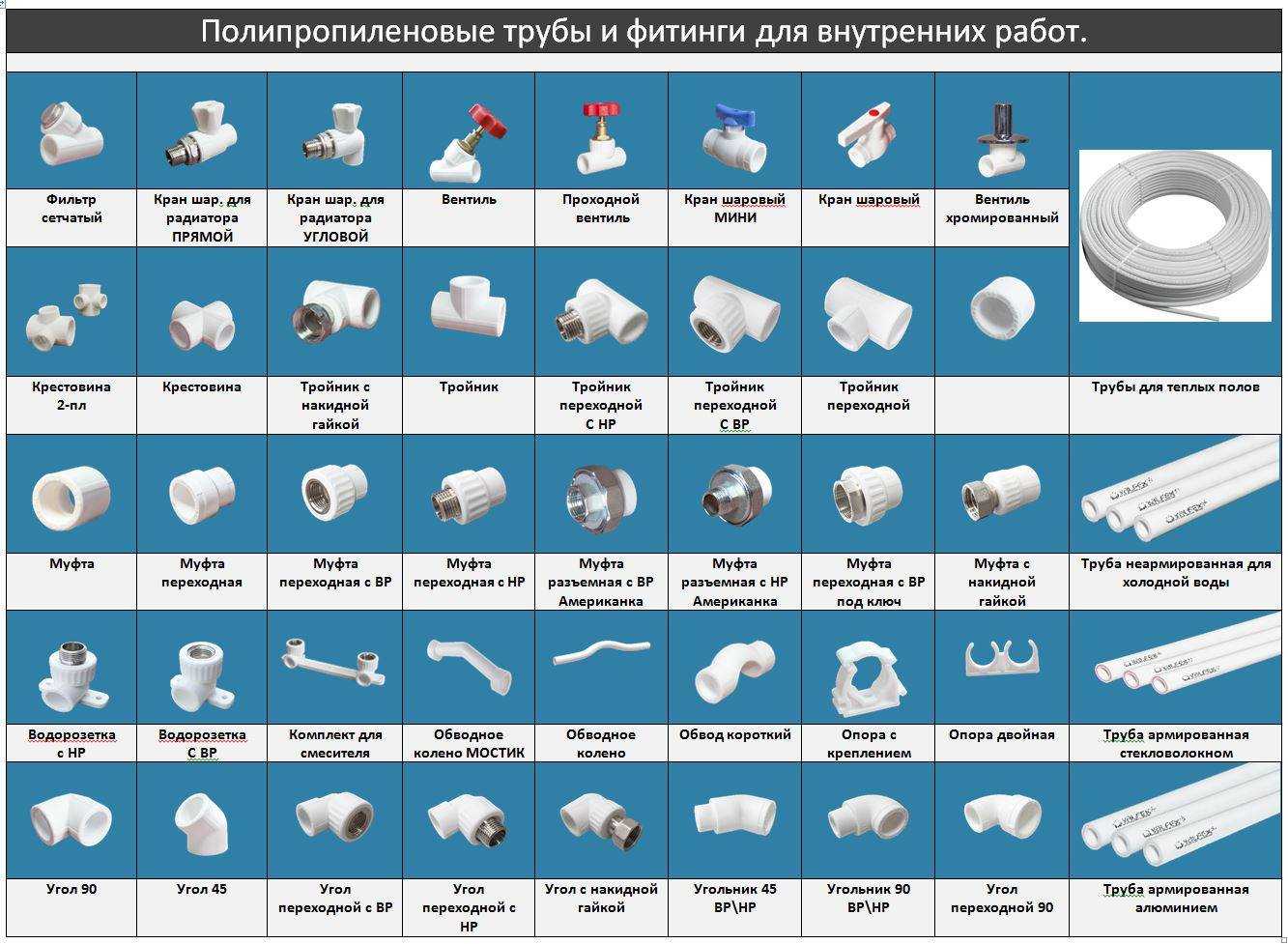

Существуют такие разновидности соединительных деталей:

Съемный раструб – его применяют на элементах от 310 мм, чтобы было возможно соединение раструбом.
Переходный патрубок – благодаря этому элементу можно соединять отрезки труб, имеющих разное сечение. Для обозначения разработана специальная маркировка. К примеру, Ф 110/50 означает возможность стыковки труб диаметром 110 и 50 мм.
Колено – это соединение может выполняться под различными углами.
Муфты – ими фиксируют водостоки без раструбов. Расширения при этом формируются на концах муфты.
Тройники крестовины – такие детали предназначаются для монтажа ответвлений от основного водовода. Торцы элементов могут обладать одинаковым или разны диаметром.
Тройник с заглушкой – при помощи этой детали проводят скрытый монтаж. Через него осуществляется доступ к трубопроводу, размещенному в станах.

Зная, как соединить отрезки трубопровода фитингами, можно устроить надежную и долговечную канализационную сеть.

Характеристики полипропиленовых труб

Основные преимущества полипропиленовых изделий:
Значительно меньший вес, чем у металлических труб, что намного облегчает их транспортировку и монтаж.
Неподверженность при эксплуатации коррозии, засорам, воздействию агрессивных сред.
Быстрая установка без использования сложной техники и необходимости в специализированных навыках.
Срок службы до 50 лет.
Многие типы полипропиленовых труб обладают звукоизоляционными свойствами.
Абсолютная экологическая безопасность.

Невзирая на массу достоинств, изделия из полипропилена имеют ряд недостатков:
Высокий коэффициент температурного расширения (у армированных – 2-3,5 мм на 1 м, у цельных – в 4-5 раз больше).
Необходимость предварительной обработки труб и фитингов с внешним армированием с применением специального оборудования.
Наличие на рынке некачественных материалов с дефектами внешнего слоя.
Отличие полипропиленовых труб от аналогичных изделий состоит в их высокой текучести, из-за чего они могут деформироваться со временем даже от собственного веса. В связи с этим их монтируют с креплением через 50-60 см.
Так как трубы из полипропилена достаточно жесткие на изгиб, при сборке систем из них необходимо большое количество поворотных фитингов.

Какое давление держат

Обозначается в маркировке трубы отопления после букв PN. Если в маркировке указано PN20, это означает, что изделие из полипропилена рассчитано на уровень атмосферного давления в 20 атмосфер, а, соответственно, PN25 – на 25 атмосфер. Данные образцы выдерживают максимальное давление и долгий рабочий режим, но даже при пиковом давлении они не будут разрушаться.

Конечно, для предельных нагрузок лучше использовать полипропиленовые изделия с маркировкой PN25, поскольку при повышении температуры прочность теплоносителя трубы отопления значительно падает.

Так, при температуре 90 градусов давление для образца с маркировкой PN20 будет составлять уже не 20 атмосфер, а приблизительно 6,5 кгс/см². Но в системе отопления данная категория труб остается способной выполнять возложенные на нее функции.

Какие диаметры бывают

При составлении схемы трубопровода из полипропилена лучше ориентироваться диаметр. Для устройства системы отопления следует учитывать результаты гидродинамических расчетов.

Основная цель при проведении расчетов – это выбор трубы с минимальным размером в диаметре с учетом давления рабочей среды и общего проекта системы отопления.

Например:

Изделия из полипропилена диаметром от 20 до 32 миллиметров актуальны в частном строительстве благодаря высокой пропускной способности и возможности придать любую форму изгибу.

Для подачи горячей воды рекомендуется использовать пластиковые трубы диаметром 20 мм, а для устройства стояков – 25 мм. В устройстве системы центрального отопления лучше применять образцы из полипропилена размером в диаметре 25 мм, для автономного отопления этот показатель может колебаться.

Для устройства теплого пола рекомендуется использовать полимерные трубы диаметром не более 16 мм.

Внутренний диаметр полипропиленовых труб (таблица)

Перед тем, как проектировать трубопровод, необходимо знать, какой диаметр полипропиленовых труб будет использован. Существует сложный гидравлический расчет. Его цель – подобрать такой размер для каждого участка, чтобы сэкономить при покупке.

При расчете учитывается рабочее давление и структура системы. Большое сечение, конечно, не навредит, но обойдется очень дорого. Если сечение будет слишком маленькое, снизится напор.

Какие диаметры полипропиленовых труб бывают? От 16 до 1200 мм! Однако для бытовых систем водоснабжения и отопления используются изделия диаметром от 16 до 32 мм, для внутренней канализации – от 40, 50 мм до 110 мм.

Максимальный диаметр полипропиленовых труб актуален при монтаже наружных канализационных трубопроводов для очень больших домов или целых микрорайонов.

При проектировании внутренней системы холодного водоснабжения выбор размера зависит от протяженности трубопровода и количества точек водоснабжения. Подводящая труба чаще всего имеет размер 32 мм, для разводки в помещениях наружный диаметр 16 – 20 мм.

Не менее важен и такой показатель, как толщина стенки. От нее зависят внутренние диаметры полипропиленовых труб. Таблица поможет понять разнообразие размеров:

Особенности и классификация

Достоинства:

Устойчивость к минусовым температурам.
Срок службы ≥ 50 лет.
Экологичность материала и безопасность в работе.
Бесшумность и гашение вибраций от движения воды по трассе.
Поддерживается чистота воды в любых трассах: в отоплении, в ХВС или ГВС.
Простой монтаж и разборка пенопропиленовых магистралей.
Низкая цена на изделия.

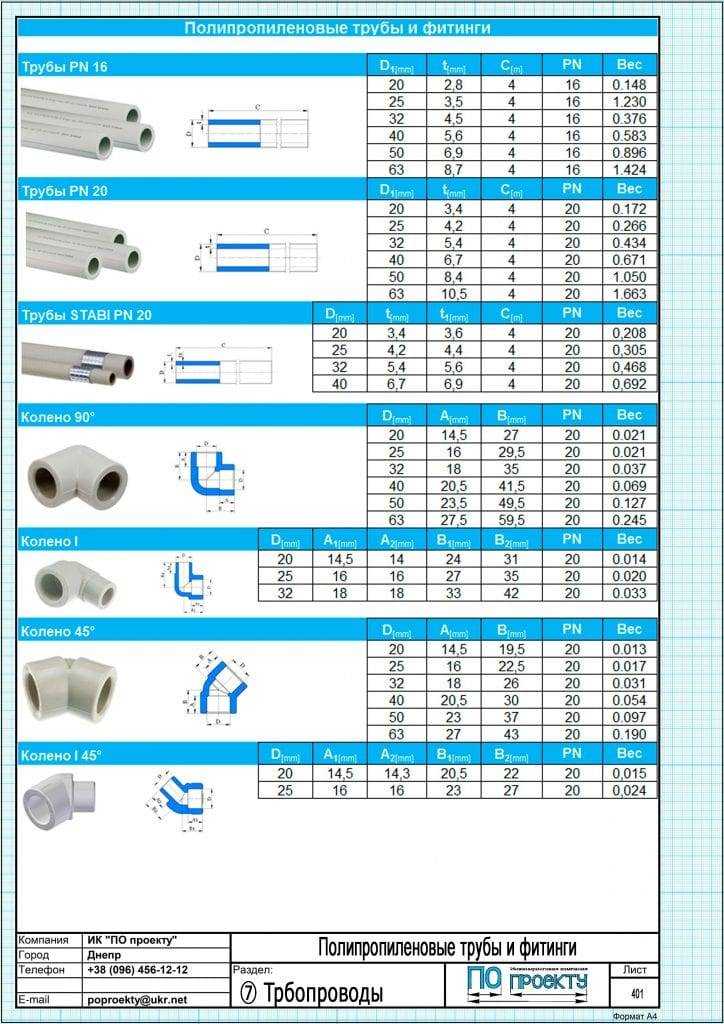

Трубы и фитинги

Классификация труб ПП производится по материалу. Полипропилен классифицируется на следующие типы: PP-H, PP-B и PP-R.

Изделия PP-R и PPR-С изготавливаются на базе рандом-сополимеров с кристаллической структурой. Эта продукция способна переносить контрастные температуры от -1700С до +140С, кратковременные большие механические нагрузки и завышенное рабочее давление. PP-R и PPR-С закладывают в проект при монтаже канализационных магистралей, отопительных трубопроводов, ХВС и горячего водоснабжения. Актуальные диаметры PP-R и PPR-С – от 16 мм до 110 мм.

Для выпуска PP-H продукции требуются антистатические присадки, антипиреновые добавки и нуклеаторы, поэтому трубы считаются высокопрочными. Такой трубный элемент используется при прокладке трасс холодного водоснабжения, вентиляции и ливневок. Геометрические параметры PP-продукции для воды больше, чем для отопительных систем, потому что их применяют для укладки сточной канализации и промышленных водоотводов.

Трубная продукция PP-B изготавливается с добавлением гомополимеров, их структура также кристаллическая. Высокая прочность к импульсным механическим нагрузкам – отличительная черта этих изделий. PP-B-элементы применяют для сборки «теплых полов» и трассы ХВС. Актуальные диаметры PP-R и PPR-С – от 16 мм до 25 мм.

Изделия PP-S включают в себя полифенилсульфидные вещества. Трубы высочайшего класса имеют высокое сопротивление механическим усилиям, отлично работают в контрастной среде, устойчивы к перепадам давления и не поддаются истиранию. Актуальные диаметры PP-R и PPR-С – от 20 мм до 1200 мм. Применяют PP-S-детали для прокладки вентиляции, трасс с холодной и горячей водой, в отоплении.
Как маркируются ПП-изделия

Класс эксплуатации	Рабочая температура, С	Срок службы, лет	Максимальная температура, С	Срок службы при максимальной температуре, год	Аварийная температура, С	Срок службы при аварийной температуре, часов	Сфера использования
ХВ	20	50	–	–	–	–	Холодное водоснабжение
1	60	49	80	1	95	100	Горячее водоснабжение (60°С)
2	70	49	80	1	95	100	Горячее водоснабжение (70°С)
3	30 40	20 25	50	4,5	65	100	Низкотемпературное напольное отопление
4	20 40 60	2,5 20 25	70	2,5	100	100	Высокотемпературное напольное отопление. Низкотемпературное отопление отопительными приборами
5	20 60 80	14 25 10	90	1	100	100	Высокотемпературное отопление

Отличия классов труб по параметрам:

Тип 1 – PP-H – прочные, но термически неустойчивые изделия, на холоде растрескиваются.
Тип 2 – PP-B – прочность, как у PP-H, но термостойкость выше, так как в состав материала добавляется полиэтилен. Может работать как при низких температурах, так и в высокотемпературной среде.
Тип 3 – PP-R – в материал добавляется кристаллический пропилен и этилен. Трубы имеют высокую механическую прочность и термостойкость. Кратковременно может работать при ≥ +140°C, рабочая температура для PPR – +90°C. Имеет способность восстанавливаться после воздействия низких температур (молекулярная память). Изделия класса PP-R прочнее, чем трубы из металлопластика, не реагируют на агрессивные среды.
Тип 4 – PP-S, материал – полифенилсульфид, имеющий уникальную молекулярную структуру, высокое сопротивление механическим воздействиям, способный работать при любых рабочих температурах, не восприимчивый к истиранию и значениям рабочих давлений.

Особенности маркировки труб из пенопропилена

Как правильно выбрать

Основные рабочие параметры, по которым следует выбирать нужные марки труб ПП:

Температура рабочей среды, которая зависит от области применения. Так, для монтажа системы отопления в доме или ГВС рекомендуется приобретать трубы класса PPR, которые рассчитаны на эксплуатацию в высокотемпературных условиях. Для остальных областей рекомендуется применять изделия классов PP-B, PP-R и PP-S – цена на них меньше, а параметры вполне подходящие.
Давление внутри трубы маркируется символами N20 и N25 — это предельное давление при полной нагрузке на магистраль.

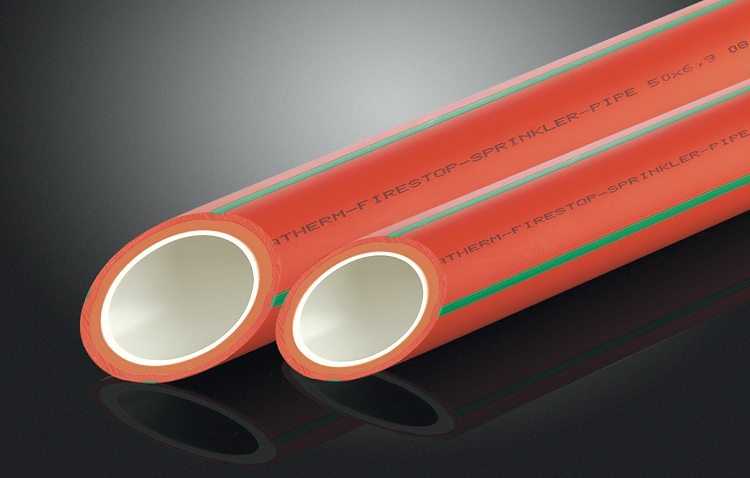

Армированные изделия. Трубы усиливаются фольгой из тонкого слоя алюминия, также может присутствовать слой из стекловолокна и пропилена. Трубы с армированием применяют для работы в высокотемпературной рабочей среде, чтобы тело изделия не деформировалось.

Переработка полипропилена

В наши дни существует пять основных способов переработки полипропилена – это экструзия, выдув, литье под давлением, вспенивание, формование.

Способы переработки, такие как литье и экструзия — самые популярные, в настоящее время. Под их воздействием получают экструдированный и литьевой полипропилен.

Экструдированный изготавливают следующим способом: порошок или гранулы полипропилена загружают в камеру, нагретую паром, из нее соединение выдавливают через формующие отверстие. По мере выхода из реактора полипропилен застывает.

Литьевой полипропилен получают путем нагрева без доступа воздуха порошкообразного/гранулированного полипропилена, достояния вязкого, текучего вещества, далее его переносят в форму, где происходит застывание.

Размеры полипропиленовых труб в зависимости от сферы применения

Полипропиленовые трубы используются в разных сферах производства, поэтому к их размерам, толщине стенок и устойчивости к давлению и температуре предъявляются разные требования.

Размеры полипропиленовых труб для вентиляции

Полипропиленовые трубы, используемые для вентиляции, предназначаются для обеспечения беспрерывного движения воздуха. Поэтому они не должны быть особо прочными, но легкость точно не будет лишней, так как системы вентиляции нередко устанавливают на декоративные перегородки или над подвесными потолками.

Размеры полипропиленовых вентиляционных труб определяются в соответствии с типом помещений, где они будут использоваться. Как правило, устанавливают стандартные пятиметровые трубы, так как с более длинными изделиями работать неудобно. Говоря о вентиляционных трубах разных размеров, нужно понимать, что они необязательно будут иметь привычную для нас круглую форму.

Диаметральный размер вентиляционных полипропиленовых труб в жилых помещениях обычно равен 100–125 мм, соединение осуществляется без сварки методом в раструб.

Размеры полипропиленовых труб для канализации

Сборка полипропиленовых труб осуществляется таким же способом, как вентиляции, но с обеспечением герметичности места стыковки при помощи уплотнительного кольца.

Длина труб внутренней канализации может быть 0,3–2 м, чаще всего используются диаметральные размеры 40, 50 и 110 мм. Труба канализационная полипропиленовая обычно имеет размеры 150 мм или более, их длина – 5 м.

Для самотечной канализации нередко используют гофрированные трубы, если они имеют малые диаметральные размеры, их хранят бухтами. Благодаря гофрированию у труб разных размеров уменьшается чувствительность к просадкам грунта. Как известно, просадки не только приводят к образованию дефектов на трубах, но и образуют участки с отрицательным уклоном, чего следует избегать, так как именно в таком месте будут скапливаться остатки еды, содержащиеся в воде.

Самый большой диаметральный размер полипропиленовых канализационных труб – 600 мм, длина может достигать 10 м. С их помощью оборудуют междомовую канализацию силами тяжелой техники.

Размеры полипропиленовых труб для водопровода значительно меньше: диаметр может быть 16–110 мм, длина любая, но наиболее распространенная – 5 м.

Важно уделять внимание не только размерам полипропиленовых труб систем отопления, но и следующим их характеристикам:

Рабочая температура. Чаще всего используются полипропиленовые трубы типа PPR, способные работать при температурах 95 °С и выше. Тем не менее, существуют также трубы PPH, которые используются только для оборудования систем вентиляции и холодного водопровода.
Рабочее давление. На полках супермаркетов обычно лежат трубы PN20 или PN25. Число в их маркировке – это максимальное давление, при котором они могут работать в условиях нормальной температуре. Полипропиленовые трубы PN6 выбирать не следует.
Армирование. Трубы полипропиленовые размером 16 мм и более могут быть покрыты слоем алюминиевой фольги или иметь прослойку смеси полипропилена со стекловолокном; армирование повышает прочность трубы и снижает вероятность деформаций при высоких температурах. Если трубы топятся в стяжку или штукатурку, то данная характеристика особенно важна.

При наличии выбора лучше остановиться на армированной полипропиленовой трубе для отопления нужного вам размера. Армирование позволит избежать проблем при чрезмерном нагреве воды (в отопительный сезон).

Особые случаи

Отдельно следует выделить трубы, используемые для оборудования наружных систем холодного водоснабжения. Размеры полипропиленовых труб в таком случае могут быть самыми разными (в том числе 60 см). Толщина стенок может быть несколько десятков миллиметров. Производство таких труб обычно осуществляется десятиметровыми плетями.

По мнению монтажников, системы, собранные из полипропиленовых труб различных размеров и диаметров имеют следующие особенности:

Если полипропиленовые трубы монтируют в местах оживленного движения, то их необходимо поместить в железобетонный короб, который предотвратит их деформацию при просадках грунта.
Если размер полипропиленовой трубы 300 мм и более, то для ее укладки используется тяжелая техника. Несмотря на то, что полипропилен является самым легким из технических пластиков, трубы больших размеров, изготовленные из него, тяжелые. Для справки: при плотности 0,91 т/м3 полипропилен легче, чем вода.
Собирая полипропиленовые трубы, не нужно использовать фитинги. Трубы больших размеров варят встык, что никак не сказывается на их прочности, так как их стенки толстые.

Преимущества и недостатки

Основные плюсы:

неподверженность коррозии;
стойкость к кислотам, биологически активным веществам;
отсутствие реакции с химикатами;
отсутствие осадка в воде;
малое гидравлическое сопротивление позволяет поддерживать постоянный напор воды;
простой монтаж;
возможность сооружения систем различной сложности;
неподверженность климатическим изменениям;
доступная цена;
сниженный уровень теплопроводности.

Элементы удобно транспортировать, а малая масса материала позволяет справляться с бытовыми заменами трубопроводов в одиночку.

Минусы:

широкий ассортимент требует тщательного подбора продукции при создании индивидуальных систем;
высокий уровень подделки материала;
стыки обрабатываются специальным прибором.

Что касается «утюга» для сварки стыков труб полипропилена, то инструмент стоит недорого и не требует большого навыка при обращении. Покупка оправдает себя возможностью быстрого подновления кусков трубопровода.

Виды полипропиленовых труб и их назначение

На сегодняшний день предлагается огромный ассортимент данной продукции

Перед покупкой стоит обратить особое внимание на тип материала. Он может быть следующим:

армированный;
цельный.

Основываясь на технических характеристиках, можно смело заявить о том, что они имеют достаточно обширную область применения. Часто их используют для:

сооружения канализации;
транспортировки токсических веществ;
проведения водоснабжения в здании;
монтажа вентиляционной системы.

Срок их службы велик, при правильной эксплуатации он составляет 50 лет. Возраст стояка не влияет на функциональность и технические характеристики, они полностью сохраняются.

Свойства полипропилена

Пластик, который постепенно заменяет чугун и сталь, уже распространен повсеместно. Если для систем отопления этот материал не подходит, то при сооружении канализационных стоков выбирать его выгодно, с экономической точки зрения.

Полипропилен пришел на смену поливинилхлориду. Благодаря положительным свойствам материала изделия из ПП можно эксплуатировать в различных условиях:

Полимер обладает плотностью 900 кг/куб м. Он более легкий, чем чугун, а установка трубопровода не занимает много времени.
Благодаря высокой вязкости материала (способности поглощать ударную энергию) он способен выдерживать значительные механические нагрузки.
Водостоки из полипропилена можно эксплуатировать от – 15 до +140 градусов.
Благодаря химической инертности материала по ГОСТу допускается отводить по трубам сточные воды с содержанием 60% серной кислоты.
При нагревании полимер становится пластичным, поэтому из него можно изготавливать отрезки диаметром 16-1200 мм.
Параметры сырья для производства труб определяет ГОСТ 26996-86. Из этого материала производят трубопроводы различного типа. Для установки канализации применяют безнапорные модели.

Такие свойства полипропиленовых изделий позволяют выбирать их для монтажа долговечной канализации.

Свойства полипропилена

Хотя полипропилен наименее плотный из всех пластмасс, он более стоек к истиранию, лучше переносит нагревание, размягчаться начинает только при 140°C, химически стоек, почти не трескается в результате коррозии. Материал пластичный. При нагрузках, не превышающих предельные, он растягивается, а потом возвращается в прежнюю форму без каких-либо изменений в свойствах и характеристиках. Так что действительно неплохой и безопасный вариант. Из полипропиленовых труб делают трубопроводы на пищевых предприятиях.

Дополнительный плюс — полипропиленовые трубы легко соединяются — они свариваются. А вообще, из полипропилена делают не только водопроводы и отопление. Этот материал могут использовать как каркас для теплиц, дачной мебели и кучи других полезных вещей.

Как видите, диаметры полипропиленовых труб разные. И это еще далеко не все. Есть еще до 1600 мм

Недостатков у полипропилена два: большое тепловое расширение и реакция на кислород и ультрафиолет. И с тем, и с другим научились бороться. Для того чтобы полипропилен переносил УФ лучи и свет, добавляют стабилизаторы. Для уменьшения теплового расширения делают армированные трубы. Но даже с армированием увеличение остается большим и в трубопроводах обязательно надо ставить компенсаторы.

Общие сведения

К категории термопластовых труб относятся все виды пластиковых. Это полипропиленовые, полиэтиленовые (из сшитого, в том числе), поливинилхлоридные и полибутеновые. Все изделия производятся по ГОСТу. Его номер – 521343-2003. Здесь же указываются технические характеристики материалов.

Разновидности материала

В выше обозначенном законодательном документе полипропиленовые трубы представлены тремя позициями с разными техническими характеристиками:

Полипропилен гомополимер с маркировкой PP-H или ПП первого типа, ПП-Г.
Полипропилен блоксополимер – РР-В. Российская маркировка – ПП второго типа или ПП-Б.
Полипропилен рандомсополимер – PP-R. Маркировка российская – ПП третьего типа или ПП-Р.

Последний материал считается прорывом в сфере создания трубопроводов разного назначения. Поэтому PP-R чаще остальных используется в производстве полипропиленовых труб.

Все полипропиленовые конструкции диаметром до 180 мм выпускаются в бухтах. Свыше этого размера – прямыми отрезками.

Особенные свойства полипропиленовых труб

Достоинства этого материала:

повышенная прочность, способность выдерживать большое давление среды, которая перемещается по магистрали;
полипропилен экологичен – при нагреве и при высокой влажности он не выделяет токсичных веществ;
обладает низким коэффициентом теплопроводности, что важно, когда речь заходит о пропиленовых трубах для горячей воды;
срок службы – не менее 50 лет;
низкий удельный вес, что упрощает разгрузку и погрузку, транспортировку, перемещение, складирование и соединение участков между собой.

Область применения трубопрокатов

Список, где применяются полипропиленовые трубы, широк. Это практически все виды жизнедеятельности человека, включая бытовой сектор, промышленный и сельское хозяйство. К примеру;

водопровод: холодный и горячий;
отопительная система, включая теплые полы;
вентиляция;
дренаж;
поливные системы;
трубопроводы с агрессивными средами;
магистрали, перекачивающие воздух под давлением.

Номинальная температура и область применения

В технических характеристиках полипропиленовых труб есть показатель надежности, который зависит от температуры среды, протекающей внутри трубопровода. По этой характеристике трубы делятся на пять классов. И все выше обозначенные виды, а это PP-H, PP-R, PP-B, входят в них.

Они могут выдерживать температуру до +80°С в зависимости от принадлежности к тому или иному классу.

Техническая характеристика надежности

В маркировке полипропиленовой трубы эта техническая характеристика указывается – на стенке прописывается класс изделия. Будет написано – класс 5, как показано на картинке ниже.

Маркировка с указанием класса

Согласно ГОСТа, срок службы полипропиленового трубопровода определяется суммарным временем эксплуатации при высоких температурах. Где максимальное значение – 50 лет.

Некоторые производители стараются использовать новейшие технологии, которые позволяют выпускать материал с более высокими температурными параметрами. В этом плане никаких ограничений нет. Но в маркировке все равно будет указан “класс 5”, как максимальная техническая характеристика по ГОСТу.

Все полипропиленовые трубы из классификации можно использовать на магистралях с холодной водой, давление которой не должно превышать 1 МПа.

Преимущества

Трубы канализационные ПП появились относительно недавно, но уже получили широкое распространение. Это стало возможным благодаря ряду преимуществ перед трубами из других материалов.

Высокая прочность ПП-труб позволяет эксплуатировать их длительный срок даже при больших нагрузках, например, под землей

Основные преимущества ПП изделий:

нет необходимости в покраске;
отсутствие необходимости в теплоизоляции конструкции;
рабочая температура 95 °C;
устойчивость к коррозии;
низкая электропроводность;
устойчивость к активным химическим веществам;
шумоизоляция;
гладкие стенки;
небольшой вес;
простота установки;
долговечность (до 50 лет);

Зачем нужно армирование

Необходимость этой операции заключается в том, что размеры полипропиленовых труб при повышении температуры рабочей среды увеличиваются. А изменение геометрических параметров может вызвать разгерметизацию магистрали в местах соединения её элементов. Кроме того усложняется разводка изделий. Этот недостаток особенно проявляется в системах отопления, а также горячего водоснабжения. Именно армированная полипропиленовая труба позволит вам создать действительно надёжный трубопровод подвода горячей воды.

Сама же процедура армирования выполняется следующими способами:

внутри стенки трубы прокладывается алюминиевая фольга;
внутренняя поверхность изделия покрывается дополнительным слоем полиэтилена;
армирование стекловолокном. В процессе изготовления этот материал спекается с полипропиленом, так что конечный продукт представляет собой монолитную структуру.

Последний вид усиления изделий получил наибольшее распространение не только из-за того, что размеры полипропиленовой трубы, как говорят профессиональные сантехники, «не гуляют». К плюсам армирования стекловолокном эксперты также относят фактор неусложнения монтажа магистрали. Монолитная труба легко подвергается пайке. Поэтому усиленные таким способом трубные изделия специально приобретаются для участков, где предполагается их частый монтаж/демонтаж с применением резки.

Однако повышенная пластичность такой конструкции вносит некие коррективы в сферу использования армированных стекловолокном труб. Так, долгие и прямые участки систем подвода воды опытные домашние мастера обустраивают с помощью изделий, усиленных слоем алюминия. Излишняя пластичность вынуждает производителей ограничить также диаметр труб со стекловолоконным армированием. Предельное значение этого параметра для подобной продукции составляет 63 м. При этом изделия, укреплённые алюминиевой фольгой, могут иметь вдвое больший диаметр.

Трубы, имеющие внутреннюю прослойку из стекловолокна или алюминия, называют армированными

Правда, без одного «но» и здесь не обошлось – соотношение качества труб к количеству стекловолокна. Полагаться лишь на внешний осмотр не стоит: выявить недостатки позволит только механическое воздействие. Профессионалы рекомендуют провести испытание на прочность выбранной трубы самым прямым способом – ударить несколько раз отрезком по земле или столбу (конечно же, сила удара должна находиться в разумных пределах). Изделие сомнительного качества может потрескаться либо просто разлететься на куски.

Получить более подробные данные о качестве армированного трубного изделия можно с помощью микроскопа. Если было использовано действительно качественное стекловолокно, при увеличении будут видны плотно прилегающие друг к другу толстые и длинные волокна материала, образующие непрерывную цепочку. Признаком некачественной продукции являются поломанные, кое-как разбросанные волокна, между которыми есть много свободного места.

Помимо конструкции изделий, следует очень внимательно подходить к выбору размера ПП трубы — её диаметр должен быть таким, чтобы объём воды, требуемый в единицу времени (секунда, час, сутки), свободно транспортировался по магистрали.

Размерные характеристики труб из полипропилена стоит рассматривать как один из главных факторов, определяющих степень эффективности работы системы отопления и водоснабжения. Любая, даже самая небольшая ошибка, может свести на нет приложенные усилия по монтажу, и даже привести к возникновению аварийной ситуации.

Ключевые критерии выбора

Чтобы купить качественные трубы, которые легко выработают заявленный производителем срок эксплуатации, необходимо следовать рекомендациям по выбору:

Выбор комплектующих деталей. При монтаже обязательно потребуются муфты, фитинги, тройники разводки. Идеальным вариантом будут комбинированные элементы, имеющие резьбовые вставки или каркасы из металла. Такие изделия обеспечат качественный переход между пластиковыми и металлическими трубами.
Производитель.Продукция пользуется стабильно высоким спросом во всём мире, поэтому пластиковые трубы выпускаются отечественными, европейскими и азиатскими компаниями. Хорошо себя зарекомендовали трубы выпускаемые немецкими, чешскими и российскими компаниями

К продукции турецких и китайских производителей нужно относиться с опаской: низкая стоимость подразумевает невысокое качество.

Маркировка.Здесь нужно обращать внимание на пропускную способность труб, устойчивость к гидроударам и температурным перепадам. Оптимальный вариант – выбор трубы, которая по характеристикам немного превосходит нужные значения.

Нужно отметить, что на долговечность пластикового трубопровода влияют не только характеристики изделия, но и правильность монтажа.

Основное назначение

Благодаря особым свойствам полипропилена, область применения труб из этого материала довольно широкая.

Их используют при монтаже систем водоснабжения горячей и холодной водой, для систем отопления, канализации и вентиляции, устройстве теплых полов, в технологических линиях пищевых и химических производств, оросительных системах и пр.

При этом прокладка труб может осуществляться открытым или закрытым способом: внутри стен под различными отделочными материалами, в каналах и шахтах; трубы можно прокладывать непосредственно под землей – в общем, вариантов установки очень много.

Преимущества

Изделия из термопластичного полимера для трубопроводов имеют внушительный список достоинств.

К ним относятся:

Конструкция ПП труб

достаточная механическая прочность и стойкость к резкому перепаду давления или температуры;
высокая экологичность материалов и эстетичный дизайн;
химическая устойчивость к воздействию агрессивной среды и токсичных веществ;
высокие диэлектрические свойства, предотвращающие электропроводимость материала;
хорошее шумопоглощение (полипропилен заглушает вибрирующие и урчащие звуки, которые издает теплоноситель во время протекания по трубопроводу);
высокие антикоррозийные свойства и отсутствие отложений внутри труб;
эластичные свойства материала не позволяет воде замерзнуть, что обеспечивает надежную работу и долгий срок службы системы отопления; самая высокая надежность соединений среди других видов пластиковых труб;
широкий ассортимент различных видов соединительной и запорной арматуры, позволяющей монтировать системы трубопроводов любой конфигурации и сложности;
удобство, простота и быстрота установки;
небольшой вес, низкая стоимость материалов и соединительных элементов;
неприхотливость в обслуживании и долговечность эксплуатации.

Недостатки

Недостатки относятся к особенностям эксплуатации изделия:

Изгиб трубы с помощью газовой горелки

Низкая термостойкость материала требует подходить к выбору ПП труб очень внимательно (необходимо учитывать показатель теплостойкости или сразу присмотреть утеплитель для труб отопления).
Полипропилен плохо поддается деформации вследствие чего изменить направление трубы невозможно. Приходится прибегать к помощи дополнительной арматуры (уголки, тройники, обводы).
Довольно высокое линейное расширение при нагревании (особенно у неармированных труб) требует применения особых правил монтажа и специальных компенсаторов.
Для прокладки труб необходим специальный сварочный аппарат, который из-за особенности своей конструкции не всегда получается использовать в ограниченном пространстве или в труднодоступном месте.
Полипропилен подвержен воздействию прямых солнечных лучей – это вызывает преждевременное старение материала.

Виды фитингов

При прокладке трубопровода из ПП коммуникаций используют соединительные элементы.

Они представлены таким ассортиментом:

Съемный раструб. Используется для монтажа системы канализации, когда диаметр трубопровода составляет 310 мм. В быту не применяется из-за больших размеров.
Отводы устанавливаются там, где нужно изменить направление трубопровода. В результате образуется прямой/острый или тупой угол.
Переходник. Данный вид фитинга применяется для стыковки коммуникаций разных диаметров.
Муфта используется для соединения изделий одинакового сечения. Конструкцией фитинга предусмотрены раструбы с 2 сторон.
Тройник и крестовина. Эти соединительные элементы выполнят одинаковую функцию — позволяют стыковать трубопровод центральной системы канализации и бокового ответвления.
Тройник с заглушкой. Используется для упрощения эксплуатации трубопровода.

Фитинги подбираются с учетом параметров и назначения коммуникаций. При этом главный критерий — плотность прилегания труб к соединительным элементам

Важно правильно установить фитинг. Такие изделия выбирают с учетом внутреннего диаметра

Еще один ключевой параметр — наружный размер коммуникаций. Принцип установки фитингов и ПП-труб одинаковый.

Фитинги для полипропиленовых канализационных труб.
