Пошаговый план установки доводчика на любую дверь

Инструкция установки доводящего механизма

При самостоятельной установке доводящего механизма на межкомнатные двери обычно применяются реечные конструкции, оснащенные рычажным механизмом. Приспособления, оборудованные слайдерной тягой, применяются для таких целей редко.

Техника монтажа всех видов доводящих конструкций практически ничем не отличается.

Определение схемы монтажа

В первую очередь определяется порядок установки своими силами доводчика на дверь. Техника монтажа будет отличаться в зависимости от направления открытия створки дверной конструкции:

• Полотно открывается к доводящему устройству. В подобной ситуации корпус монтируется на полотно, рычажный механизм на коробку;
• Створка открывается от доводчика. Корпус монтируется на дверной косяк, на полотне закрепляется скользящий канал;
• Необходимо также учитывать, что регулировочные болты размещаются в направлении дверных петель.

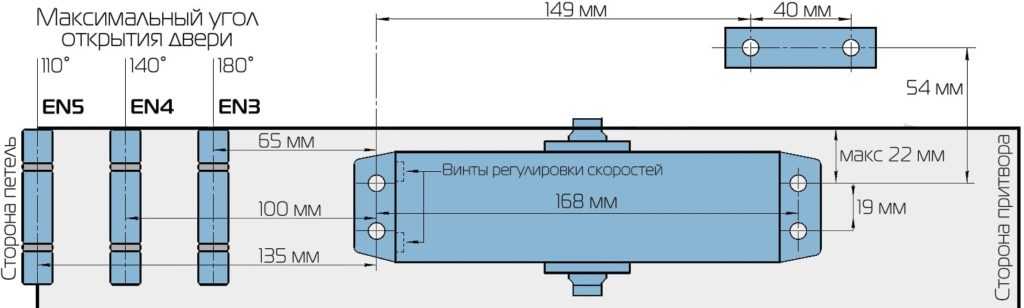

Использование шаблона

В комплект поставки изделия обязательно входит схема монтажа, выполненная в реальных размерах. На ней четко нанесены участки фиксации корпуса изделия и рычажного механизма. Это значительно облегчает самостоятельную установку механизма.

При этом шаблон предусматривает все возможные варианты крепления доводчика: для наружного и внутреннего открытия двери, для правостороннего и левостороннего полотна. Шаблон также предполагает класс дверных блоков, для которых можно применять изделие.

Выполнение монтажа

Перед тем, как самостоятельно без мастера ставить доводчик на дверь, на плоскость полотна крепится шаблон изделия, который входит в комплектацию изделия. Его необходимо приложить на участок крепления точно по схеме и зафиксировать прозрачным скотчем. После этого на полотне с помощью кернера отмечаются точки сверления отверстий под крепежные элементы.

Порядок выполнения монтажа механизма:

Устанавливается корпус, фиксируется крепежными болтами. Правильность установки определяется по положению винтов регулировки.

На противоположной стороне двери монтируется рычажная конструкция. Иногда в комплект поставки она входит уже в сборе. Шарнир временно изымается до момента настройки работы доводчика.

Далее монтируется колено – нерегулируемая часть рычажного механизма. Для установки детали применяется ось доводящего приспособления. Крепление осуществляется с помощью специального ключа и гайки.

Если предполагается бесшумное плавное закрытие двери, колено фиксируется перпендикулярно полотну, а рычаг под углом. Соединение элементов доводящего устройства выполняется только при плотно закрытой двери. Если цель монтажа доводчика – финишное усилие, тогда жесткий рычаг фиксируется перпендикулярно дверному полотну. Такая схема установки используется для дверей с защелками и уплотнителями.

На следующем этапе установки необходимо под жесткий механизм подогнать длину регулируемого колена. Такая технология предоставляет возможность усилить пружину устройства и ускорить дохлоп полотна при закрытии.

Крайний этап самостоятельного монтажа доводящего механизма – это соединение шарниром между собой отдельных элементов колена.

Если модель доводящего устройства подходит для монтажа на дверные блоки из любого материала (сталь, дерево, пластик), то в комплект поставки обязательно входят крепежные детали для всех видов дверей.

Как правильно выполняется установка доводчика своими силами на дверь, подробно показано на следующем видео:

Особенности нестандартной установки

В некоторых случаях требуется применение нестандартной техники монтажа доводящего приспособления на дверные блоки, например, с тяжелым металлическим полотном. Для этого дополнительно задействуются уголки, пластины. В комплектацию отдельных изделий такие элементы крепления уже входят. Но, часто их приходится приобретать отдельно.

При глубоком входном проеме, не позволяющем произвести монтаж на раме рычажного кронштейна, дополнительно используется строительный уголок. Иногда его задействуют для монтажа корпуса и рабочей системы.

Монтаж корпуса не всегда возможен из-за конструктивных особенностей дверного блока. Например, дверной блок оснащен высокой стеклянной вставкой. В подобных ситуациях корпус устройства монтируют на специальную пластинку. Их также применяют для выравнивания и фиксации корпуса доводящей системы, когда над створкой недостаточно места для фиксирования рычажного механизма.

Как увеличить срок эксплуатации

Есть несколько простых советов, выполнение которых исключает вероятность механических поломок и продлевает срок эксплуатации устройств.

Всегда принимайте во внимание условия пользования доводчиком. Если он устанавливается на двери общественных зданий, то частота открывания/закрывания резко увеличивается

Кроме того, не все посетители аккуратно обращаются с дверьми, могут возникать сильные механические нагрузки. Для таких потребностей надо выбирать самые надежные доводчики. На количество регулировок внимание обращается во вторую очередь, главный фактор – механическая устойчивость. При выборе модели необходимо учитывать нагрузки, которым будет подвергаться доводчик
Следите, чтобы дверь использовалась по прямому назначению, а не служила барьером для животных, игрушкой для детей и т. д. Не надо увеличивать массу дверного полотна. Мы уже упоминали, что чем больше вес дверей – тем выше показатели инертности, а они крайне негативно влияют на механизм. Доводчики для тяжелых дверей
Никогда не беритесь за установку или регулировку устройства, не ознакомившись с инструкцией, не понимая принципа действия элементов доводчика, не предвидя возможные последствия своих вмешательств. Самостоятельно приступать к регулировке доводчика можно лишь после изучения инструкции
Не покупайте механизмы неизвестных компаний. Дело в том, что они имеют много соединений, требующих высокой точности обработки поверхностей деталей. При малейших отклонениях в технологии появляются протечки масла. Исправить проблему простой доливкой масла невозможно, надо делать сложный ремонт. На это требуется много времени и денег, а результат еще неизвестен. Намного выгоднее сразу покупать дорогостоящие, но качественные товары известных европейских компаний. Доводчики известных марок обладают высоким качеством и длительным сроком службы

Виды доводчиков

До начала регулирования нужно узнать виды доводчиков. Существуют две классификации: по типу закрывающего механизма и по способу установки.

По способу установки	По типу закрывающего механизма
Накладные (верхние) монтируются вверху.	Кулачково-слайдовая конструкция применяется для облегченных видов дверей, создавая плавность закрывания.
Напольные устанавливаются внизу.	Зубчато-рычажный используется для тяжеловесных кодовых дверец.
Рамные (скрытые) устанавливаются на полу или в раме.

Интересно! Прославились доводчики от немецкой компании dorma, они востребованы и в интернете много положительных отзывов.

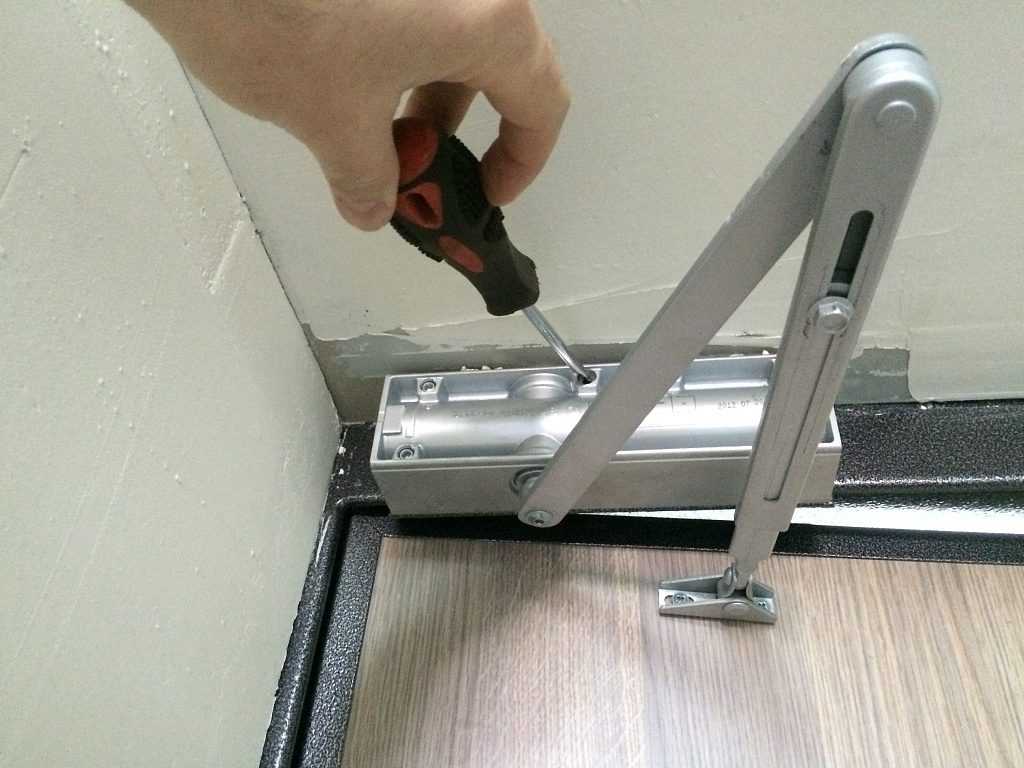

Регулировка доводчика двери: инструкции по настройке

Перед тем, как отрегулировать доводчик собственными руками, нужно определить причину плохой его работы. Тогда будет понятно, какой именно параметр надо настроить. Регулировку лучше делать с помощью инструкции по эксплуатации. Она прилагается к каждому механизму при продаже. В ней приводится схема доводчика, описываются его составляющие, указывается, как должна проводиться настройка его функционирования. Подробно описывается, как отрегулировать доводчик на входной двери по жесткости, силе и прочим параметрам. Можно настроить механизм на то, чтобы он удерживал полотнище долго в открытом положении. Данная функция называется hold open. Настраивается она просто. Дверь открывается на 90 градусов и фиксатор переводится в активную позицию. Надо понимать, что не все системы довода двери имеют такую опцию.

Регулировка доводчика по силе закрывания

Если полотнище сильно хлопает, значит нужно отрегулировать доводчик двери по силе затворения. Для работы потребуется лишь обычная отвертка. Настройка должна выполняться при открытом положении створки. Поэтому полотнище открывают до конца. Регулировка доводчика двери своими руками по силе закрытия не представляет особых сложностей и заключается в настройке специальных клапанов. Корректируют степень затяжения этих элементов. Они обычно находятся на торцевой части. Первый клапан ответственен за силу закрытия полотнища. Если в открытом положении дверь очень быстро закрывается, значит его нужно немного закрутить, и, наоборот. Клапан, обозначенный вторым номером, отвечает за скорость захлопа. Третий клапан позволяет настроить усилия функционирования системы довода. Правильно отрегулированная створка должна двигаться мягко и без рывков.

Надо учитывать, что полностью выворачивать клапана регулировки нельзя. Иначе они перестанут работать даже после того, как будут возвращены на место.

Как ослабить доводчик двери на открытие

Бывает, что механизм работает туговато. Тогда нужно ослабить доводчик двери. Это несложно. Требуется лишь отпустить клапана. Тогда функционирование двери станет более мягким. Размещаются клапана на лицевой либо торцевой стороне. Зависит это от вида устройства. Поэтому перед тем, как ослабить доводчик, необходимо изучить инструкцию к нему. В ней приводится схема, на которой видно, где расположен тот или другой клапан. Также описывается, как ослабить требуемый элемент.

Как отрегулировать дверной доводчик, чтобы дверь не хлопала

Если полотнище сильно хлопает при закрытии, значит нужно регулировать механизм довода. Требуется уменьшить скорость дохлопа. За это отвечает второй клапан устройства. Его необходимо повернуть против часовой стрелки на половину оборота и проверить работу двери. Делать это нужно до тех пор, пока створка не перестанет хлопать. Каждый раз настройка проводится после открывания двери.

Регулировка для плотного закрытия двери

Если полотнище неплотно прилегает к раме, в помещение будет сквозить, повысятся теплопотери. Поэтому нужно отрегулировать доводчик. За плотность закрывания двери отвечает второй винт. Если створка слишком быстро закрывается, она может биться о раму и отскакивать, не полностью закрываясь. Необходимо уменьшить скорость дохлопа. Для этого регулировочный винт поворачивают против часовой стрелки.

Типы доводчиков и способы установки

Установка плавно закрывающего дверь механического устройства снижает нагрузку на фурнитуру, оберегает петли и саму конструкцию от преждевременного износа. Оборудовать им можно и входную, и межкомнатную дверь, и дверь между домом и банной пристройкой или гаражом.

Различия в способе монтажа определили классификацию доводчиков, делятся которые на:

• накладные механизмы, устанавливаемые на коробочный брус или на полотно, или в дверные петли вместо стержня;
• напольные конструкции, закладка которых производится в период устройства напольного покрытия и проектируется обычно заблаговременно;
• скрытые устройства, расположенные или в коробке при достаточной ее мощности, или в полотне. Для оснащения данным типом механизмов нужно фрезеровать полости, за осуществление чего без опыта не стоит браться.

Самой простой и доступной для неопытного исполнителя будет накладная установка доводчика на дверь, процесс которой в большинстве случаев подробно описан изготовителем. Заботливые производители сейчас прилагают к своим изделиям не только подробное описание, но и точно повторяющий контур механизма шаблон с четкой разметкой точек для крепления. Практически все действия осуществляются согласно стандартному алгоритму, но существуют нюансы, забывать о которых не нужно.

Варианты монтажа конструкции

Механизмы с рычагами или со скользящими каналами крепить можно, как с внутренней, так и с наружной стороны межкомнатной дверной конструкции. Только на наружную сторону входных дверей устанавливать устройство нежелательно из-за негативного влияния характерных перепадов атмосферной температуры.

Дело в том, что плавность хода управляющей рычагом пружины обеспечивает переменное перетекание машинного масла из одной полости в другую. А оно в морозы становится более вязким и густым, а в жару более жидким. Стало быть, из-за температурных колебаний регулировать работу устройства придется чаще, чем указано производителем, что в конечном итоге сокращает рабочий ресурс системы.

Можно выбрать одну из трех распространенных схем монтажа:

• Стандартная установка предопределяет фиксацию основного рабочего органа на полотне. Рычаг при такой схеме расположения крепится к притолоке дверной коробки.
• Верхняя схема диктует крепление механизма на притолоке – верхнем коробочном брусе, а башмак рычага привинчивается к дверному полотну.
• Параллельное расположение подобно стандартному варианту, но рычаг крепится не перпендикулярно, а параллельно с помощью монтажного уголка.

Зависит схема установки доводчика двери от варианта расположения петель. То есть, от направления движения полотна при открывании/закрывании. Если дверь открывают «на себя», то монтаж устройства осуществляется стандартно на полотно, а рычаг крепится к коробочному брусу. Вариант «от себя» заведомо предполагает верхнее крепление устройства к притолоке с фиксацией рычага на полотне.

Бывают еще нестандартные случаи, такие как, например, недостаточная высота дверного просвета. Но ушлые разработчики нашли выход из конструктивно сложных ситуаций, предложив домашним и профессиональным мастерам монтажные уголки и пластины.

Установка дверного доводчика в подобных случаях выполняется по параллельной схеме двумя способами:

• рычаг крепят параллельно, установив башмак его на монтажный уголок, зафиксированный на коробке;
• основной орган доводчика крепят к коробочному брусу с помощью монтажной пластины.

Кратко о доводчиках со скользящей тягой

Устройства со скользящей тягой привлекают оптимизированным дизайном, практически не нарушающим декор интерьера. Среди плюсов возможность модернизировать устройство электромагнитным фиксатором или пожарным сигнализатором. Функционируют такие доводчики с большим усилием, и нет возможности контролировать их работу, но оснащение эластичным ограничителем-вставкой позволит задавать необходимый угол раскрытия створки. Большинство модификаций устанавливается по схемам, аналогичным вышеописанному перпендикулярному варианту. А вот универсальные модели со скользящей канальной тягой можно монтировать с обеих сторон.

Внимание. Монтаж канальных (слайдерных) доводчиков со стороны, обратной стороне расположения дверных петель, диктует оснащение устройства ограничителем угла открывания полотна

Заменить его может встроенный в слайдер специализированный стопор.

Пошаговая инструкция по регулировке

Для примера мы рассмотрим только одну модель механизмов. Изучив алгоритм работ, вы сможете регулировать и другие виды, принципиальной разницы по устройству они не имеют, отличия носят только внешний характер.

Шаг 1. Снимите декоративную крышку корпуса. Она фиксируется защелками, для освобождения достаточно потянуть на себя.

Крышка доводчика снимается одним движением

Шаг 2. Отрегулируйте длинную тягу, она должна располагаться строго параллельно каналу. Регулировка делается в несколько этапов.

1. На один-два оборота ослабьте винт крепления тяги. Он расположен в нижней части корпуса, крепеж откручивается шестигранным ключом.

   Винт крепления находится в нижней части доводчика

2. Нажмите на него, тяга поднимется над корпусом. Максимальная высота не может превышать 14 мм, в противном случае увеличиваются сгибающие усилия, шлицевая часть выпадает из зацепления. Устройство не рассчитано на длительную работу с критическими нагрузками, соблюдайте рекомендацию по высоте.

   При нажатии на винт тяга поднимается

3. Проверьте положение тяги, она должна располагаться параллельно к плоскости канала. Если все в норме, то сильно закрутите нижний винт фиксации положения.

   Нужно убедиться, что тяга расположена параллельно каналу

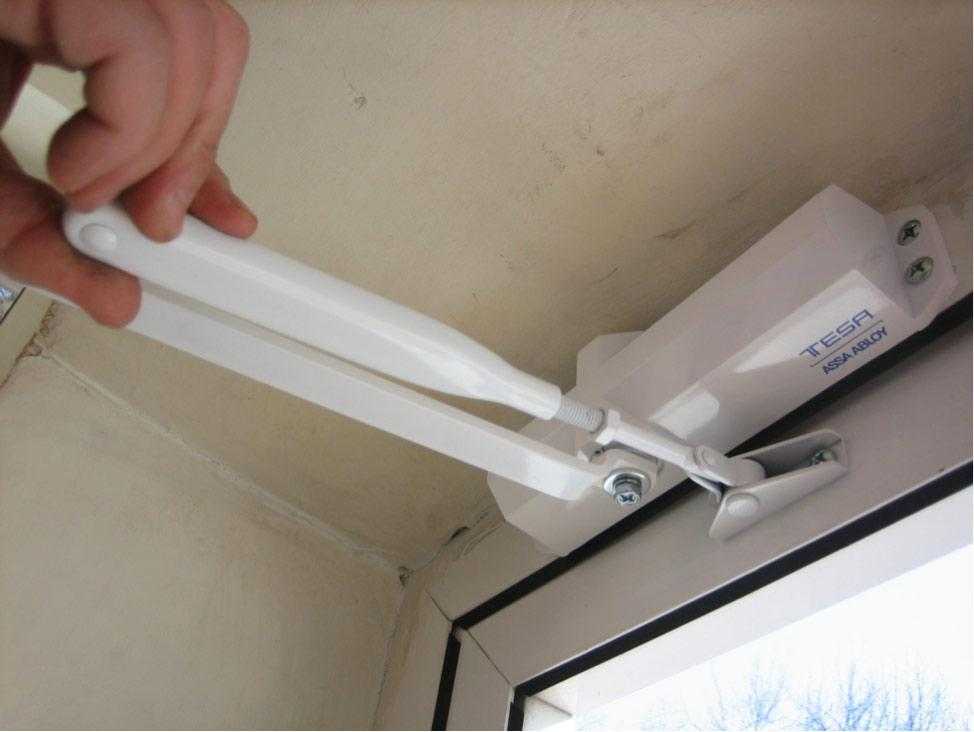

Шаг 3. Прикрепите тягу к скользящему каналу. Ее надо нажать, повернуть на 8°, а вырез зацепить за технологический выступ. Шестигранным ключом закрутите винт фиксации. Проверьте функциональность дверей — если они с большой силой ударяются о коробку, то надо заняться дополнительной регулировкой.

Порядок крепления тяги к скользящему каналу

Шаг 4. Отрегулируйте скорость закрывания полотна. Это делается винтом «С», при его закручивании/откручивании изменяется пропускная способность отверстия. В нижней части винта есть клапан, который регулирует степень перекрытия отверстия. Добейтесь нужной для вас скорости, регулировки придется делать несколько раз для достижения требуемого эффекта.

Винт регулировки скорости закрывания двери

Шаг 5. При помощи клапана «L» настройте скорость закрывания перед касанием коробки. Этот параметр устраняет громкие хлопки полотна, уменьшает нагрузи на замок, увеличивает срок эксплуатации элементов. Конечная скорость закрывания должны быть примерно в два раза меньше основной.

Регулировка винта «L»

Шаг 6. Усилие для открывания регулируется нижним клапаном «В». Этот так называемый тормоз, не позволяет открывать двери сквознякам, животным, маленьким детям. Еще одна задача тормоза – ограничивать максимальное открытие, не допускать резких ударных нагрузок на механизм.

Винт «В» регулирует усилие открывания двери

Шаг 7. Современные устройства имеют очень важную функцию – задержку закрывания. Двери некоторое время остаются в открытом положении, за это время в помещение попадают люди на инвалидных колясках, спокойно заходят родители с маленькими детьми и детскими колясками, пожилые. Функция регулируется клапаном «D». Добейтесь требуемой задержки закрывания путем изменения размера проходного отверстия. Чем меньше его площадь, тем меньше масла оно пропускает, тем больше по времени задержка.

Интервал закрывания двери регулируется винтом «D»

Шаг 8. Отрегулируйте усилие закрывания. Дело в том, что довольно часто при закрывании полотна доводчиком дверной замок не защелкивается.

В процессе регулировки нужно несколько раз открыть и закрыть дверь, чтобы добиться оптимального хода

Усилие закрывания регулируется при помощи большой пружины, она сжимается специальным винтом.

Винт в боковой части доводчика регулирует усилие закрывания

Еще раз проверьте все регулировки. Если вы полностью удовлетворены работой доводчика, то установите на место декоративную защитную крышку механизма. При соблюдении правил эксплуатации доводчик длительное время работает в выставленных режимах.

После завершения регулировки крышка устанавливается на место

Во время регулировки никогда не откручивайте полностью винты. Как вы уже знаете, емкость механизма заправлена маслом, при выкручивании винтов оно оттуда вытечет. Заправить масло самостоятельно без воздуха очень сложно. А если будет воздух, то работа доводчика станет непредсказуемой. Двери то беспричинно замедляются, то ускоряются, каждый раз алгоритм движений меняется. Простые регулировки ситуацию не исправляют.

Регулировка усилия дверного доводчика

Это интересно: Доводчик дверей своими руками: распишем во всех подробностях

Как выглядит процесс инсталляции механизма

Некоторые из производителей к комплекту изделия добавляют установочные шаблоны с изображениями в натуральную величину всех частей механизма и предполагаемыми местами отверстий и креплений.

Изучив шаблон и детали инсталляции механизма, приступают непосредственно к процессу монтажа устройства. Сначала крепят корпус, который на втором этапе соединяется с рычагом тяги конструкции. Следуя инструкции, вы увидите, что технология установки не отличается сложностью и занимает совсем немного времени.

Обратите внимание, что доводчики отличаются конструкционно, расположение регулировочных винтов тоже разнится

Регулировка доводчиков

Перед тем, как отрегулировать доводчик дверной, необходимо иметь:

• Пассатижи.
• Ключи гаечные.
• Отвертку.

По инструкции, прикладываемой к изделию, можно произвести корректировку устройства своими руками. Несколько функций, имеющихся в механизме, можно отрегулировать простыми методами. А как отрегулировать доводчик, подскажет видео.

Регулировка скорости перемещения

Работа доводчика аналогична работе автомобильного амортизатора.

• Человек, прикладывая некоторое усилие, открывает дверь.
• Этим усилием, через встроенную систему рычагов, сжимается силовая пружина доводчика.
• Пружина взводится, и при освобождении начинает обратный ход.
• Пружина свое усилие передает на шток или зубчатую рейку, которая через эту систему рычагов, пытается вернуть конструкцию в начальное положение.
• Шток, передвигаясь в масляной среде, проводит состав через жиклеры.
• Из-за гидравлического сопротивления жиклеров, масло препятствует передвижению штока.
• Пружина с усилием продолжает толкать шток, и дверь начинает закрываться с определенной скоростью.
• Для изменения скорости, уменьшается или увеличивается сечение жиклера, который пропускает масло.

Для изменения скорости в приборах, устанавливается регулировочный винт. На представленном ниже фото, он обозначен значком «С».

При вращении винта изменяется скорость закрытия дверей. Так выполняется регулировка доводчика дверного «Дипломат». Его винты для регулирования расположены на торцевой части прибора. При этом скорость движения полотна может изменяться в диапазоне открывания дверей от 15° до 180°.

Настройка скорости закрывания двери должна проводиться регулярно, не менее чем через полгода. Это нужно для профилактических целей, и из-за возможного изменения физико-химических свойств масла. Чтобы лучше представить процесс, стоит посмотреть видео в этой статье.

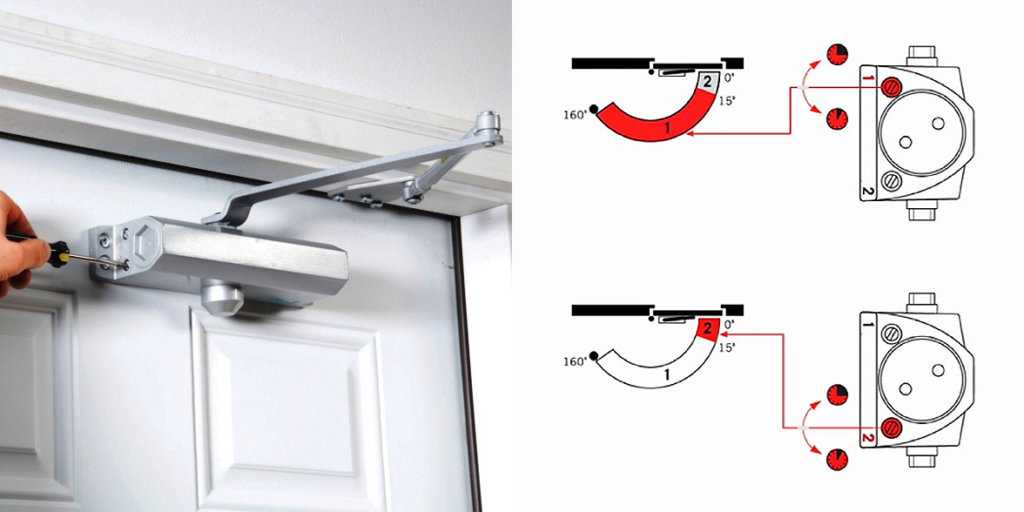

Установка дохлопа

Очень актуальна такая функция, как дохлоп. Такая регулировка особенно важна для конструкций дверей с мягкими уплотнениями, кодовыми и магнитными замками. Что и как сделать подскажет видео.

Таким дверям очень важно, как происходит момент их закрытия. Диапазон перемещения полотна располагается в промежутке от 0° до15°

В таком диапазоне полотно должно закрываться достаточно медленно и надежно.

Для настройки доводчиков дверей, предусматривается винт регулировки дохлопа. При его вращении будут меняться характеристики передвижения полотна в диапазоне от 15°.

Винты для регулировки скорости и дохлопа, расположены на панели изделия рядом.

Винт дохлопа, как и регулировка скорости требует большой осторожности при работе с ним. Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей

Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить

Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить.

Регулировка открытого положения двери

Бывают случаи, когда дверь требуется длительное время держать в открытом виде. В этом случае нужно знать, как правильно выполнить регулировку доводчика, чтобы проем был открытым.

Механизмы имеют функцию сдерживания при открытом положении дверей — «hold open». Ее настройка выполняется при открытой на 90° двери, затягиванием фиксатора.

• Двери остаются открытыми при их распахивании на нужный градус.
• В приборе срабатывает фиксатор, который удерживает дверь в открытом положении, на необходимый промежуток времени.

• Для закрытия двери, достаточно ее слегка потянуть на себя, и фиксация снимется.
• При неполном распахивании, полотно перемещается в обычном режиме без задержек.
• Величина натяжения пружины устанавливается регулировочной гайкой.
• Вращая ее по часовой стрелке, можно увеличить угол раскрытия двери. А откручивая против часовой стрелки, повышается усилие для передвижения дверного полотна.

Выпускаются модели устройства с дополнительной функцией hold-open, позволяющей застопорить дверь под углом от 90° до 100° на определенное время, для проветривания помещения или других целей.

Для каждого типа двери необходимо правильно выбирать доводчик — устройство и регулировка всех функций аппарата, должны выполняться так, как рекомендует инструкция по эксплуатации. Установка прибора на дверь снижает нагрузку на петли при передвижении полотна.

Что это такое?

Под доводчиком понимается вспомогательное изделие. Оно может отличаться по сложности и характеристикам. Основной механизм находится в корпусе, поэтому есть варианты, которые могут быть монтированы на входных дверях, вблизи улицы. Основным элементом корпуса является пружина. Она сжимается при открытии, собирает энергию.

После того, как вы вышли, основа начинает отдавать энергию обратно за счет механизма возврата. Когда полотно возвращается в свою полость, срабатывает амортизатор. За счет этого полотно плавно возвращается. Принцип работы амортизатора построен на масле, перетекающем из камеры в камеру.

В более сложных конструктивах может быть несколько амортизаторов. Их количество влияет на вес полотна, но в целом, на технологию открытия/закрытия – нет. То, насколько мягко будет запираться дверь, влияет вязкость масла и конструктив внутренних масляных камер. Передаточный момент меду механизмом пружины и полотном определяет шарнир, который зачастую имеет разборную конструкцию.

Это удобно, поскольку выносить что-то из здания при активном доводчике не получится, полотно будет мешать

Таким образом, делаем вывод, что доводчик, это совокупность механизмов, обеспечивающих безопасное открытие двери, что очень важно при наличии в доме маленьких детей. К тому же он сохраняет тепло, а, значит, не расходует затраты на коммунальные услуги

Он исключает разрушение полотна, а также исключает царапины.

Как установить доводчик на дверь?

Итак, доводчик выбран. Теперь необходимо его установить. Далее рассмотрим установку на примере доводчика GEZE TS 2000 V (фото 2). Как правило, все доводчики имеют в своей комплектации монтажную схему или инструкцию по монтажу. Масштаб бумажного шаблона 1:1, то есть в натуральную величину, предназначен для легкого и быстрого монтажа доводчика на двери без использования измерительного инструмента (фото 3).

Фото 2

Фото 3

1) Для установки доводчика в первую очередь, надо определиться, с какой стороны двери будет находиться механизм. От этого будет зависеть, как крепить доводчик, на дверное полотно или на раму двери (рис 2).

Рис. 2

2) Шаблон с помощью скотча базируется на полотне двери (или на раме) относительно оси петель и затем производится разметка посадочных отверстий под корпус доводчика и тягу и по отметкам сверлятся отверстия. в) Затем определяем по весу и габаритам двери необходимую силу закрывания и крепим корпус доводчика в одном из трех положений (рис 3).

Рис. 3

3) Далее крепим с помощью шурупов рычажную тягу к раме (или к полотну двери, если доводчик устанавливается на раму).

4) Данный доводчик имеет телескопическую тягу, которая имеет две подвижные части: одна выдвигается из другой и фиксируется с помощью специального винта. Поэтому расслабляем регулировочный болт тяги и устанавливаем вторую нерегулируемую часть тяги на корпус доводчика (тяга крепится с помощью болта под шестигранник размером 6 мм). Тягу крепим под углом 80° к поверхности двери как показано на шаблоне. Затем выставляем угол 90°, немного задвигая регулируемую часть тяги, и затягиваем фиксирующий винт, когда дверь находится в закрытом положении, а рычаг сложен в колене. Так доводчик будет работать с дохлопом, если дверь с защелкой

Либо задвигаем тягу до того момента пока регулируемая часть тяги не будет под 90° градусов к поверхности двери, если дверь без защелки, для более мягкого закрывания без дохлопа.Важно!!! Дверной доводчик передает на дверь большое усилие и работает в условиях постоянной вибрации, поэтому крепить доводчик и тягу необходимо прочно и надежно

5) После установки доводчика производим его регулировку. Устанавливаем с помощью регулировочных винтов оптимальную скорость закрывания двери и дохлоп для уверенного срабатывания защелки. Крутить винты в полный оборот не надо так как, изменения в скорости закрывания уже чувствуется при повороте винта на всего лишь четверть оборота (см. рис 1.). В случае, если установка доводчика затруднительна, например, когда ширина корпуса доводчика больше, чем ширина рамы двери, либо когда доводчик устанавливается на дверную створку с наплавом, где крепежные шурупы могут помешать правильному функционированию закрывания двери, используют специальный переходник – монтажная плата, которая приобретается отдельно (фото 4).

Фото 4

Монтажную плату устанавливают с помощью того же шаблона (фото 3) на саморезы, а уже непосредственно на плату с помощью винтов закрепляется корпус доводчика.

И в конце хотелось бы перечислить несколько полезных советов, которые позволят продлить срок службы доводчика:

• не подпирайте двери посторонними предметами (камнями, кирпичами, клиньями и т.д.), лучше отсоедините тягу от доводчика, если Вам необходимо, чтобы дверь была открыта долгое время (для удобства многие доводчики оснащаются разъемными тягами);
• раз в полгода производите регулировку закрывания двери (в начале зимы и в начале лета);
• один раз в год необходимо заменять смазку в шарнире соединения двух половинок тяги доводчика.

Если следовать всем правилам установки и эксплуатации, которые рекомендованы фирмой-производителем, то не сомневайтесь, доводчик прослужит Вам весь срок службы указанный в паспорте изделия.
