Все нюансы установки и подключения выключателей своими руками

Общие правила монтажа и подключения выключателя света

При выполнении работ с электричеством следует полностью обесточить источники электропитания в квартире. Это можно сделать при помощи электрощитка или счетчика. Обычно к ним прилагаются инструкции по отключению подачи электроэнергии. У различных приборов и способ отключения будет разный.

После отключения электроэнергии следует подсоединить кабель к распределительной коробке. На каждую коробку нужно подать 2 жилы, от которой идет переназначение электричества на выключатели через посредством еще нескольких жил.

Количество жил и порядок монтажа во многом зависит как от типа выключателей, так и от выбора способа установки. Их всего два:

Открытая установка.

Более простой способ. Установка и подключение выключателей света происходит с внешней стороны стены винтами, саморезами или дюбелями, в зависимости от удобства и красоты, материала стены и отделки. В данном случае монтажная коробка будет снаружи, что повышает риск внешних повреждений, но при этом значительно снижает общую стоимость электросистемы и количество потраченного времени.

Скрытая установка.

Выключатели скрытой установки являются самым распространенным типом. Они устанавливаются в квартирах, домах. Перед монтажом таких выключателей необходимо предварительно смонтировать под них подрозетники. Данные выключатели можно объединять в группы с помощью монтажной рамки. Только для равномерной установки данных выключателей необходимо соединить замки в подрозетниках для выключателей.

При выполнении данных условий при чистовой установке выключателей не будет перекосов по клавишам, будет отсутствовать их залипание. Установка самого выключателя производится с помощью специальных винтов. Иногда приборы сами оснащены дополнительными распорками для монтажа.

Распространенные ошибки при установке выключателя

С одноклавишным выключателем ошибиться очень сложно. Единственный момент, когда может не заработать свет (но электропроводка при этом исправна), если провод не зажат или в зажим попала изоляция провода, а не сама жила. Ну или не подали напряжение.

С двухклавишным (и более) очень часто бывает такая ошибка: включаем первую клавишу — загорается одна линия, включаем вторую клавишу (третью, четвертую) — загорается другая линия, выключаем первую клавишу — выключаются обе линии (этот пункт может быть в любой комбинации, главное, что при выключении одной клавиши пропадает освещение на всех других клавишах). Причина проста — вы неправильно определили питающий провод или неправильно его подключили. Нажмите на картинку и внимательно посмотрите на схему, чтобы понять о чем я говорю.

С наилучшими пожеланиями, Я!

Двух или трехжильный кабель?

Далее сверху от распаечной коробки до места установки
выключателя спускаете второй кабель. Для одноклавишника он должен быть
двухжильным ВВГнг-Ls 2*1.5мм2.

При этом многие опытные электрики все же рекомендуют
изначально закладывать в штробу трехжильный. Хотя для простого выключателя
света третья жила и не нужна (она останется незадействованной), однако в
будущем, вы легко сможете заменить одноклавишный выключатель на двухклавишный
или проходной.

Заново штробить стены и срывать обои уже не потребуется.

С двухжильным проводом подключить более “сложные” выключатели уже не получится. Там схемы будут совершенно иными.

То же самое относится и к ванной комнате. Если в процессе ремонта заложить на одноклавишник трехжилку, то впоследствии его также можно будет поменять, а от второй клавиши запитать вытяжной вентилятор.

Кабель с обоих сторон зачищается, а его жилы
подписываются как L и L1.

L – приходящая фаза

L1 – эта же фаза, но уже уходящая на светильник

Подключение неправильным кабелем

Как это не странно, но до сих пор многие прокладывают
линии освещения двухжильным кабелем. Хотя ПУЭ и п.7.1.36 говорит нам об
обратном.

Мало того, выбирают сечение этого провода какое попало,
от 0,5мм2 до 1,0мм2.

Кроме того, для всех электриков давно стало аксиомой запрет в качестве проводки для стационарного освещения таких марок как ШВВП или ПВС. Однако и их можно встретить в ремонтах квартир.

Поэтому запомните раз и навсегда – кабель для подключения
освещения в квартирах должен быть:

трехжильным

сечением не менее 1,5мм2

марок ВВГнг-Ls или NYM

Многие спросят, зачем нам трехжильный кабель, если все
светильники в квартире будут пластиковыми и подключать там провод заземления
попросту некуда?

В ПУЭ и на этот счет имеется соответствующий пунктик
7.1.70

Получается, что даже если ваш светильник не снабжен контактами для защитного проводника, это не является отменой для п.7.1.36. То есть, проводка на все лампочки должна быть трехпроводной.

Некоторые электрики советуют незадействованный третий
заземляющий проводник, возле патрона лампочки аккуратно обматывать вокруг фазы
и ноля. Примерно следующим образом.

В этом случае при повреждении изоляции на жилах, возникнет утечка и сработает УЗО, защищая вас от возможного пожара. То же самое произойдет, если вы случайно повредите изоляцию кабеля, не коротнув при этом фазу или ноль.

Именно поэтому трехпроводная схема в цепях освещения используется для срабатывания диффзащиты при токе КЗ, недостаточном для срабатывания автоматического выключателя.

И применение трех жил здесь обязательно.

Основные правила монтажа выключателей освещения

Чтобы электрический элемент арматуры работал безотказно долгое время, необходимо придерживаться основных правил установки таких изделий, а также эксплуатировать элементы электрического монтажа, при нагрузках, которые не превышают максимального значения. В современных жилищах элементы электротехнической арматуры устанавливают на высоте не более 1 метра от уровня пола. Такая установка позволяет безопасно эксплуатировать элемент электротехнической арматуры, при этом максимально сохраняется эстетичный вид комнаты, благодаря нижнему расположению выключателя.

Кроме правильно подобранного места, где производится монтаж, выключатель необходимо правильно подобрать по максимальной нагрузке, с которой данное устройство будет работать. Электрическое освещение не потребляет большого тока, поэтому для домашнего пользования достаточно поставить элемент с максимально возможной нагрузкой 10 А.

Если установка выключателя будет осуществляться в помещении с повышенной влажностью, то следует установить устройство с защитой не ниже IP44. При организации уличного освещения, рекомендуется использовать устройства с защитой не менее IP55.

Проводка, которая подключается к таким выключателям, также должна быть размещена в герметичных гофрированных трубах. Для большей электрической безопасности можно использовать выключатели для 12 вольтового освещения, предварительно понизив электрическое напряжение, с помощью трансформатора.

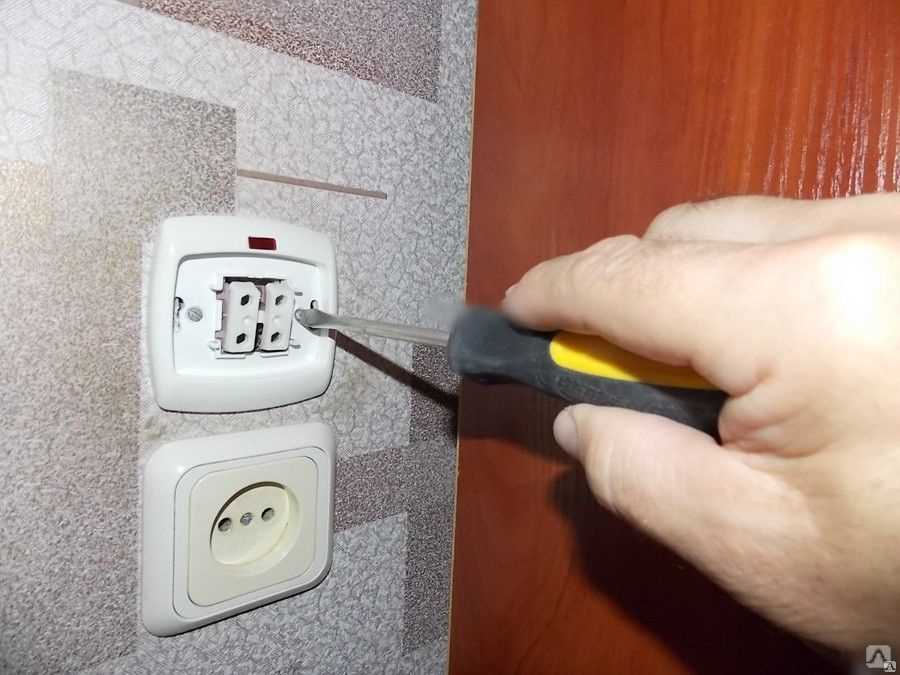

Установка выключателя закрытого типа

Для монтажа закрытого вида штробят отверстие в стене, в который будет установлен подрозетник. По внешнему виду он напоминает стакан и сделан из пластика или металла. На дне он имеет отверстие для вывода проводов. Обычно, длину провода оставляют около 10 см.

Установка приборов света требует определения проводов, которые находятся под напряжением. Часто, в домашних условиях используют однополюсные указатели. Эту процедуру выполняют с целью обнаружения полного подхода электричества к проводам, так как отключение света не гарантирует отсутствия тока.

Затем отключают ток и снова проверяют напряжение. В зависимости от цены и стран производителей они отличаются по качеству. Самые экономичные варианты, цена которых около 100 рублей, состоят из скобы, которая удерживает его внутри стакана и двух винтов, закрепляющих конструкцию. Имеется два винта, удерживающих провода фазы. Что включает в себя установка выключателя света:

1. определить напряжение в проводах, а точнее, в фазе. Разобрать его, сняв с кнопки рамку. Винты, находящиеся под клавишей соединяют конструкцию с внешней стороны. Их следует открутить.
2. винты, которые фиксируют провода фазы, следует также снять.
3. следующий этап — это зачистка кабелей от изоляции. Для этого необходимо правильно надрезать провод сверху и счистить изоляцию на сантиметр.
4. зачищенный кабель фазы вставить в отверстия для проводов, так, чтобы провод немного не заходил в паз. Следует заметить, чтобы установка была более удобной, и понятной, места входа и выхода проводов отмечены буквами и цифрами.
5. 5. правильно закрутить все винты, соединяющие провода и кнопку. Проследить, чтобы соединение было прочным и выключатель плотно подходил к стене и не болтался.
6. 6. просматриваем насколько ровно установлен прибор.
7. 7. для устойчивой фиксации механизма предусмотрены специальные скобы. При вкручивании винтов можно регулировать коробку как нужно. Далее проверить коробку на надежность монтирования.
8. 8. если, все сделано правильно, то установить декоративную рамку, прикрутив винтами.
9. 9. заключительный этап-установка клавиши.

Монтаж завершен.

Более дорогие варианты имеют отличия при установке и соединению частей конструкции. Аналогичным образом, проверяем напряжение и только после этого отключаем подачу тока. У дорогостоящих выключателей рамка заранее отсоединена от клавиши.

Для начала, нужно подготовить место для крепления конструкции. Для этих целей в магазинах продается подрозетник из пластика. Его вставляют в углубление в стене и закрепляют алебастром. Смесь необходимо развести небольшим количеством воды, все быстро перемешать. Учитывайте, что алибастр быстро густеет и застывает, поэтому работать с ним нужно очень быстро. Раствор лучше разводить в небольших количествах.

Подрозетник имеет несколько отверстий.

• Снять клавишу.
• Подрозетник имеет указатели для вхождения проводов. Обозначается латинской буквой L- это вход. Стрелка вниз указывает выход. Оголенные провода вставляют в отверстия и смотрят насколько прочно они в них закреплены. Потянуть за провода. Если показалось, что они непрочно затянуты, то расслабьте их с помощью рычага, который находится сбоку. Устанавливать выключатель необходимо горизонтально.
• Конструкцию с проводами вставить в подрозетник и снова закрепить винтами, проверив ее ровное положение.
• Рамка в таких выключателях просто защелкивается.
• Закрепить клавиши.

Выключатель готов к работе.

2 Подключение проходных механизмов

Ранее рассмотренные выключатели позволяют проводить включение и отключение светильника только из одного места, но очень часто возникает необходимость, когда освещением нужно управлять из разных пунктов. Наглядным примером тому служит длинный коридор, когда на входе свет включается, а на выходе гасится. Если же в него выходят двери несколько комнат, то хочется, чтобы такой механизм находился и у каждой из них.

Эту задачу легко решить при помощи проходных и перекрестных (перекидных) переключателей. В отличие от простого одноклавишного, в котором по одной входящей и отходящей клемме, в первых из них – одна для входа и две для выхода, в других – по паре входных и выходных. Поэтому от распределительной коробки к ним нужно выводить трех- и четырехжильные кабели, причем лучше в разноцветной изоляции.

К входному зажиму первого выключателя крепится питающий провод, а два отходящих, через распределитель, соединяются с аналогичными клеммами второго переключателя (это тот самый случай, когда необходимы провода с разной изоляцией и можно соединить между собой жилы одинакового цвета), а общий его вход соединяется с фазой от светильника.

Обустройство своими руками еще нескольких пунктов управления лампочкой тоже не представляет сложности. Для этого между двумя проходными механизмами нужно подключить необходимое количество перекрестных.

Как видно из схемы, отходящие провода первого проходного выключателя в распределительной коробке соединяются с входящими перекидного, выходные жилы которого подключаются к аналогичным линиям второго переключателя.

Сетевой «ноль», так же как и «земля», во всех случаях идут сразу напрямую к светильнику.

Соединения в распределителе нужно сделать при помощи специальных контактных групп или скруткой, а потом изолировать лентой. Освоение таких работ, как и установка выключателя, самостоятельно не представляет сложности.

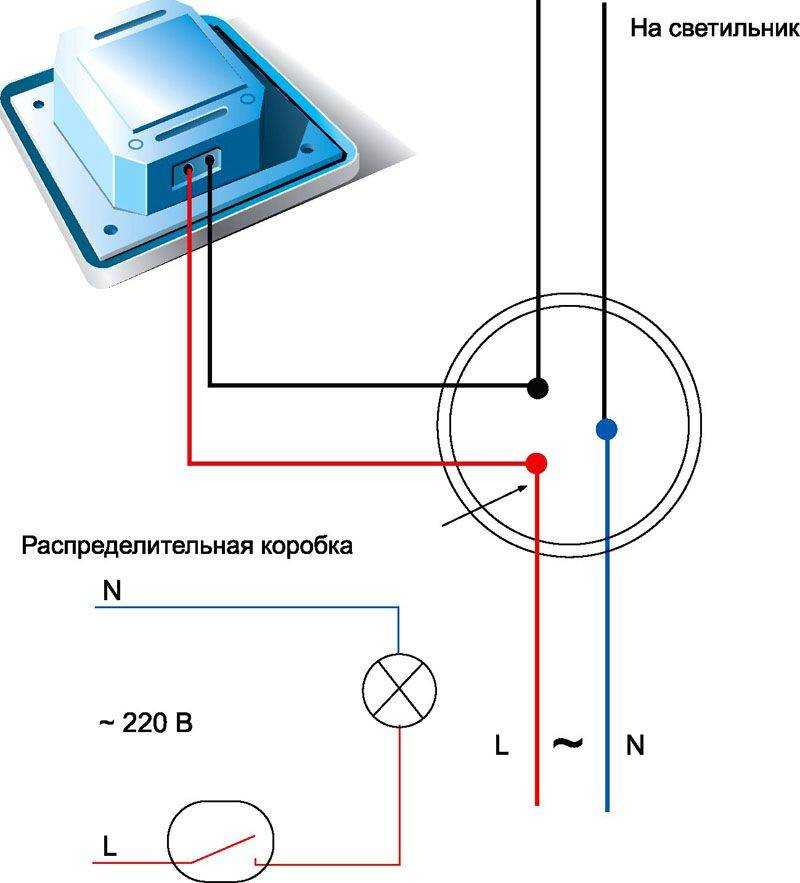

Подключение одинарного выключателя

Для того чтобы произвести электромонтаж выключателя, вовсе необязательно быть электриком высшего разряда. Скажем так: если следовать четким инструкциям и не работать с включенным напряжением, то все у Вас получится.

В основу принципа работы выключателя входит подача им на контакты патрона лампы фазы. Согласно стандартам безопасности, ноль соединяется напрямую, не обрываясь, до лампы. Поэтому работать предстоит только с проводом фазы.

Нам необходимо будет прервать фазный провод, прежде чем он дойдет до лампы, что даст возможность управлять электроподачей (в данном случае с помощью выключателя).

Соответственно для этого фазный провод нужно «пропустить» через наш выключатель, чтобы через него подавать ток, когда мы пожелаем, на условную электролампу. Под электролампой подразумевается любой светильник или люстра.

Конечно, нужно знать, где в Вашем помещении с электропроводкой ноль, а где фаза. Об этом было подробно рассказано в статье «Как подключить розетку».

Ноль в нашем случае идет напрямую к лампе, и это нельзя изменять.

Следует отметить, что выключатели бывают наружные и внутренние. Наружные выключатели безопаснее, а внутренние эстетичнее.

Расположение выключателя

Во время проведения современного ремонта принято располагать выключатель света со стороны ручки двери, причем на расстоянии не менее 10 см от двери. Высота, на которую ставят выключатель, обычно составляет 0,9 м.

Однако правила ПУЭ (правила устройства электроустановок) не указывают на конкретные расстояния, по которым должен располагаться выключатель в доме (квартире), кроме минимальных норм:

7.1.48 Выключатель должен находиться на расстоянии не менее 0,6 м от душевой кабины.

7.1.50 От газопровода выключатель должен находиться на расстоянии не менее 0,5 м.

Порядок подключения

Вам понадобятся:

• Нож
• Индикаторная отвертка
• Плоскогубцы
• Уровень.

1. Сначала обязательно отключите все провода от электропитания с помощью автоматов в щитовой.

2. Нам нужно смонтировать подрозетник. Это делается также, как и с розеткой. Подробно об этом можете прочитать здесь.

3. После того, как смонтирован подрозетник и проведены провода, снимаем с конца фазного провода изоляционный слой плоскогубцами примерно на 1 см.

4. Теперь нужно присоединить к выключателю входящий провод (обычно он обозначается буквой «L» на розетке) и исходящий провод, идущий на лампу (обычно обозначающийся стрелкой, направленной вниз). Фиксируются провода к выключателю с помощью вспомогательных небольших болтов.

5. Затем помещаем наш выключатель в подрозетник. Если конструкция выключателя имеет принцип натяжки лапок, то закручиваем их поочередно для равномерного входа розетки в подрозетник. Если же розетка без лапок, то просто прикручиваем имеющиеся болты. При этом пользуемся уровнем для равномерного расположения выключателя.

6. Теперь защелкиваем или закрепляем болтами (опять же таки в зависимости от конструкции) внешнюю крышку выключателя.

Подключение отдельно выключателя и розетки

Перед тем, как подсоединить выключатель и розетку, давайте немного поговорим об однофазной электрической сети, которой мы пользуемся.

При соблюдении всех правил и норм ПУЭ она состоит из трех проводов:

• Первый – это фазный провод, может иметь любую расцветку. Место его подключения на электрооборудовании обычно обозначают «L».
• Второй – это нулевой провод. Согласно п.1.1.29 ПУЭ (Правил устройства электроустановок), он должен быть обозначен голубым цветом. Место его подключения на электрооборудовании обязательно обозначается «N».
• И третий провод – это защитное заземление. Он обозначен желто-зеленым цветом. Место его подключения обозначается знаком заземления.

Подключение розетки

При отдельном подключении розетки ни одна инструкция не предъявляет особых требований к чередованию фазного и нулевого проводов. Поэтому ее подключение достаточно просто и не требует особых знаний.

Подключение розетки

Итак:

• Для этого, прежде всего, следует снять напряжение с распределительной коробки, в которой будет осуществляться подключение.
• Определить в распределительной коробке фазный, нулевой и защитный провод. Сделать это можно по цветовой раскраске провода. Если же расключение выполнено не в соответствии с нормами ПУЭ, то это следует сделать при помощи индикатора напряжения.
• Подключаем каждую жилу трехжильного провода к фазному, нулевому и защитному проводу. Делаем это в соответствии с нормами ПУЭ.
• Теперь подключение производим непосредственно на розетке. Защитный провод подключаем к заземляющим контактам розетки. А фазный и нулевой к силовым контактам розетки. Причем, последовательность не важна.
• После закрепления розетки в посадочной коробке и укладки кабеля розетку можно ставить под напряжение.

Подключение выключателя

При подключении выключателя своими руками следует учитывать то, что согласно п.6.1.7. ПУЭ, выключатель должен отключать фазный провод светильника или другого оборудования, подключенного через выключатель. Это является главным требованием, которое мы должны соблюсти.

В остальном же расключение выключателя достаточно просто и многочисленные видео могут помочь вам в этом вопросе.

На фото приведены схемы подключения различных выключателей

Итак:

• Прежде всего снимаем напряжение с распределительной коробки, в которой предстоит монтаж.
• Теперь подключаем нулевой и защитный провод, которые пойдут непосредственно к светильнику. Второй конец этих проводов можно сразу подключить к клеммам светильника.
• С фазным проводом все не намного сложнее. Сначала подключаем его к фазному проводу в распределительной коробке. Затем к вводу выключателя.
• Теперь подключаем провод к выводу выключателя и к клемме светильника.

Где лучше ставить выключатель освещения

Так как в нормативных документах не указывается правильное положение выключателя света, то основным мотивом при выборе места и способа монтажа является удобство жильцов, но дизайнеры рекомендуют при этом соблюдать следующие правила:

• Все выключатели должны располагаться на одинаковой высоте и включаться в одну сторону. При этом они не должны закрываться открытой дверью.
• Желательно учесть традицию включения света вверх. Это упростит использование освещения гостями дома.
• Самой удобной высотой для установки коммутационных приборов является уровень дверных ручек. Это связано с мышечной памятью — ручки на всех дверях во всех помещениях находятся на одной высоте.
• В жилых комнатах и коридорах выключатели монтируются внутри помещений, в кладовках и санузлах снаружи. Это связано с наличием или отсутствием окон и естественного освещения.

Перекидные выключатели — схема управления освещением из 3-х мест

А что делать, если вы хотите управлять одним освещением из трех точек и более. То есть выключателей в цепи будет 3, 4 и т.д. Казалось бы нужно взять еще один проходной выключатель и все.

Здесь вам на помощь придет перекидной, или как его еще называют крестовой, перекрестный, промежуточный выключатель. Его ключевое отличие состоит в том, что он имеет четыре выхода — два снизу и два сверху.

И устанавливается он как раз таки в промежутке между двумя проходными. Находите в распаечной коробке два второстепенных (не основных) провода от первого и второго проходного выключателя.

Рассоединяете их, и подключаете между ними перекидной. Те провода что приходят с первого подключаете — на вход (ориентируйтесь по стрелочкам), а те что уходят на второй — к выходным клеммам.

Всегда проверяйте схему на выключателях! Зачастую бывает, что вход и выход у них находится на одной стороне (верх и низ). Например схема подключения перекидного Legrand Valena:

Естественно сам перекидной запихивать в распаечную коробку не нужно. Достаточно завести туда концы 4-х жильного кабеля от него. А сам выключатель тем временем располагаете в любом удобном месте — возле кровати, в середине длинного коридора и т.д. Свет вы сможете включать и выключать из любой точки.

Самое главное преимущество этой схемы в том, что ее можно изменять до бесконечности и добавлять сколько угодно перекидных выключателей. То есть проходных будет всегда два (в начале и конце), а в промежутке между ними 4, 5 или хоть 10 перекидных.

Классификация выключателей

На первый взгляд может показаться, что все стандартные клавишные выключатели, установленные в большинстве домов, одинаково просты, но это не так. Помимо внешних различий (таких как количество клавиш, способы переключения и управления), есть еще много критериев, по которым отличают электрические выключатели.

По фиксации положения клавиши:

Выключатели без фиксации положения клавиш — это редкий тип выключателя, который не используется в жилых домах. Проще говоря, в данном случае выключатель выполняет функцию переключателя между режимом света и темноты. Но в отличие от переключателей — это кнопка, которая не меняет при нажатии своего положения.

Выключатели с фиксацией положения клавиши – самые распространенные, которыми, пользуетесь ежедневно. Система максимально проста: одно положение включает свет, другое – отключает.

По функциональности:

• Одноклавишный выключатель направлен на прямое одиночное управление одним источником света
• Двухклавишный выключатель чаще всего используют в нескольких случаях:

1. Для подключения/отключения дополнительного освещения в комнате с системой равномерно расположенных светильников или ламп.
2. Для управления определенным количеством ламп в люстре. Это более простая альтернатива выключателям с регулятором яркости.
3. Для управления светом в соседних, смежных помещениях, таких как ванная и туалет.

• Трехклавишный выключатель, как и двухклавишный, предназначен для контроля сразу нескольких электроприборов. В данном случае одну из клавиш часто используют для управления не только лампой, но и кондиционером или жалюзи. У таких выключателей есть один значительный минус – это залипание клавиш. Если вам необходимо контролировать несколько (три и больше) приборов одним выключателем, лучше использовать комбинацию из выключателей двух первых типов.
• Проходной выключатель необходим для систем управления освещением из двух и более точек. Может быть как одноклавишным, так и двухклавишным.
• Перекрестный выключатель необходим для систем управления освещением из трех и более точек.

Проходной и перекрестный тип выключателей будет полезен в многоэтажных загородных дома. Благодаря управлению светом из нескольких точек не нужно будет подниматься или спускаться, чтобы выключить свет на другом этаже или в очень большом помещении. Перед тем как установить проходной выключатель света в коридоре, убедитесь, что источники света и места предполагаемой установки, равноудалены настолько, чтобы можно было без проблем дойти до следующего выключателя при свете.

Диммеры. Это выключатели света с регулятором яркости. Данный тип значительно отличается от предыдущих, так как они исполняют, в первую очередь, задачу по настройке яркости света, что позволяет не только создавать комфортное освещение в зависимости от ваших потребностей, но и помогает значительно снизить затраты электроэнергии.

Сенсорные выключатели — технологичный и многофункциональный тип. Главное их преимущество перед другими выключателями — возможность глубокой персональной настройки, на определенные отрезки времени при разных задачах. Вместо клавиш для управления данными выключателями используются датчики. Существуют модели, реагирующие на звук и движения. Они значительно дороже, но при этом для управления светом во всей квартире будет достаточно всего одного выключателя. Сенсорные выключатели света 220 В довольно часто встречаются в ассортименте.

Технически данные выключатели отличаются в первую очередь тем, что в них вместо контактов используются более надежные и долговечные микросхемы. Сенсорные выключатели можно применять также для управления другими электроприборами (жалюзи, вытяжками, кондиционерами).

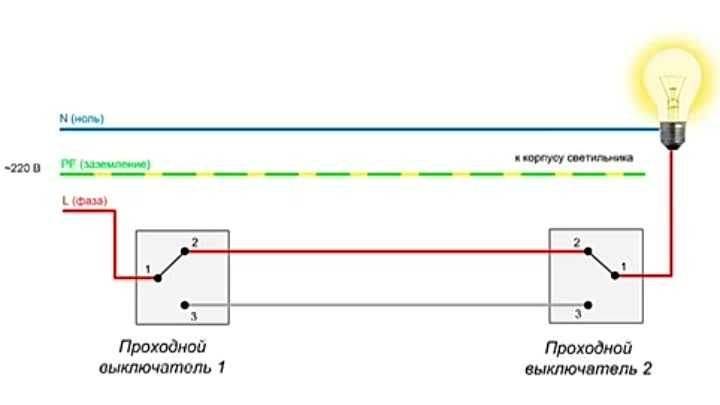

Подключение проходного переключателя

Перед тем, как сделать проходной выключатель в одной из комнат, нужно обратить внимание на следующие важные моменты:

1. Подключение такого переключателя требует наличия трехжильного силового кабеля ВВГнг-Ls 3*1,5 или NYM 3*1.5мм².
2. Сам прибор должен быть соответствующего типа. На стандартных выключателях схема работать не будет. Поэтому во время покупки конструкции проверьте количество контактов с тыльной стороны устройства: стандартные конструкции с одной клавишей оборудованы 2 клеммами (вход и выход из цепи), а маршевые — 3 (1 клемма сверху и 2 снизу).

Теперь рассмотрим, как подключить проходной выключатель по схеме управления светом из 2-х мест. Первым шагом выполняется установка прибора в подрозетнике. Для этого нужно аккуратно снять накладные рамки конструкции и саму клавишу, это поможет увидеть расположение контактных клемм. Затем определяют общее звено среди них. Многие производители размещают схему проходных выключателей непосредственно на изделиях.

Если электрической схемы нет, то можно воспользоваться специальным тестером, который поможет прозвонить цепь. Нужно поочередно пройтись по всем контактам и остановиться на том, на котором прибор покажет «0» и будет издавать длительный звук. Это и будет общая клемма, к которой подключается фаза с кабелем питания. К остальным звеньям подводят оставшиеся 2 провода. Очередность здесь значения не имеет. После этого на переключатель возвращают клавишу и рамку и закрепляют в коробке под розетку.

С выключателем, который будет располагаться в другом конце помещения, проводят точно такую же процедуру.

Конструкция выключателя освещения

В зависимости от схемы освещения используются выключатели с разным количеством клавиш, но конструкция этих устройств похожа на одноклавишный выключатель и отличается только количеством групп контактов.

Защитные элементы и крепление

Корпус всех типов выключателей изготавливается из пластмассы. В зависимости от типа электропроводки он может иметь разную конструкцию:

• Открытая проводка. Представляет собой коробочку, закрывающую прибор с боков и имеющую вырезы для механизма включения. Крепление выключателя производится саморезами или болтами непосредственно к стене или специальной площадке.
• Скрытая проводка. Корпус имеет более плоскую конструкцию, в некоторых случаях несколько выключателей вместе с розетками могут устанавливаться рядом в одном блоке и накрываться общей рамкой. Крепление осуществляется в монтажных коробках при помощи специальных подвижных лапок, которые раздвигаются в стороны при закручивании винтов.

Конструкция крепления и корпуса позволяют установить выключатель света вверх или вниз, поэтому его положение выбирается во время монтажа. Для защиты от поражения электрическим током контакты замыкаются не руками, а при помощи пластмассовой клавиши или рычага.

Контакты

Для замыкания электрической цепи и подачи напряжения к светильникам в выключателях имеются подвижные и неподвижные контакты по одной паре для каждой клавиши. Переключение положения коммутатора «включено-выключено» производится нажатием клавиши или рычага, в некоторых моделях поворотом рукоятки.

К каждому контакту прикреплена клемма для присоединения провода. В многоклавишных выключателях подвижные контакты соединены перемычкой, имеющей клемму для одновременного подключения всех контактов.

Определяемся с высотой

Отвечая на вопрос, как установить выключатель света, о высоте установки думают в последнюю очередь, хотя именно в этом нюансе можно допустить серьезную ошибку. Места расположения устройств должны быть легкодоступны для обслуживания. Устанавливать выключатели внутри небольших закрытых помещениях (таких как чуланы, кладовки, гардеробные, бойлерные, санузлы) – не безопасно. В таком случае усложняется доступ к ним в случае экстренной ситуации.

В случае с санузлами выключатель нельзя располагать близко к источнику воды. Для предотвращения поражения электрическим током запрещается монтировать их вблизи токопроводящих конструкций здания, бытовой техники. Они должна быть размещены на расстоянии не менее полуметра от металлических батарей системы отопления, водопроводных труб, раковин, газовых плит и т. д.

Желательно для установки выключателей выбрать такие места, чтобы человек, осуществляющий отключение или включение освещения, видел подключенные к нему осветительные приборы.

Стандартная высота крепления выключателей – 1,5-1,8 метров от пола. Таким образом, вы ограничите доступ к электроприборам маленьким детям и домашним животным. Выключатели в отдельных комнатах обычно располагаются возле входной двери со стороны дверной ручки. Довольно часто можно увидеть выключатели, расположенные ниже полутора метров. Такая высота является стандартной для европейских стран и все чаще применяется в новостройках и загородных домах на территории СНГ. Мы рассмотрели, на какой высоте устанавливается выключатель света.

Инструкция: как установить электровыключатель?

Перед любой установкой элетротехнического оборудования своими руками нужно сделать две вещи

1. Определить провод под напряжением индикаторной отвёрткой. Пометить его маркером или обмотать изолентой.
2. Отключить напряжение в силовом щитке на всё помещение, где будут проводить монтаж электрики. Проверить провод под напряжением на отсутствие нагрузки.

Разберём алгоритм установки

1. Отщёлкиваем декоративную накладку с устройства, снимаем клавиши или кнопки с рычажного механизма. Будьте аккуратны при снятии панели с защёлок. Часто пластиковые элементы просто отламывают.
2. Снимаем ножом с подготовленных проводов внешнюю изоляцию на 3–6 мм. Слегка очищаем концы металла от оксидной плёнки.
3. Вставляем один провод в нижний разъём рычажного механизма, а второй — в его верхнюю часть. Закрепляем их винтами.
4. Аккуратно вставляем подключённый механизм в технологическое отверстие в стене. Если используется карман для монтажа электрики, вставляем выключатель в него.
5. Поочерёдно подтягиваем «усы», чтобы выключатель встал ровно по центру.
6. Проверяем надёжность крепления устройства в стене. Оно не должно болтаться или выпадать.
7. Устанавливаем декоративную панель и клавиши.
8. Проверяем работоспособность.

Совет
Если вы сомневаетесь в собственных силах — пригласите квалифицированного электрика.
