Что такое фитинг и какие разновидности бывают + правила их применения в соединениях труб

Монтаж

Монтаж фитингов делится на два вида — это компрессионное соединение (быстроразъемное) или с использованием сварочного оборудования.

Электросварочные соединения

Широко используются в промышленности.  Допускается давление в системе от 1 до 2,5 МПа.

Данное соединение имеет закладной электронагревательный сегмент (металлическая проволока сопротивления). У каждого изделия есть штрихкод с информацией; требуемом напряжении и времени для соединения. Существуют автоматические устройства. Процесс монтажа легкий и быстрый.

Во время сварки материал становится однородным и герметичным.

Фитинги под сварку

Подготовка к сварке

• Угол среза трубы 90 градусов
• Демонтируется фаска
• Поверхности нагреваются при помощи насадки для паяльника, фиксируются.
• После остывания точки, узел готов.

Если диаметр трубы большой и не требует поворотов, то сварка производится встык.

Подобный монтаж имеет весомый недостаток. При аварии меняется весь отрезок.

При соблюдении технологии, отпрессованный фитинг прослужит более 30 лет.

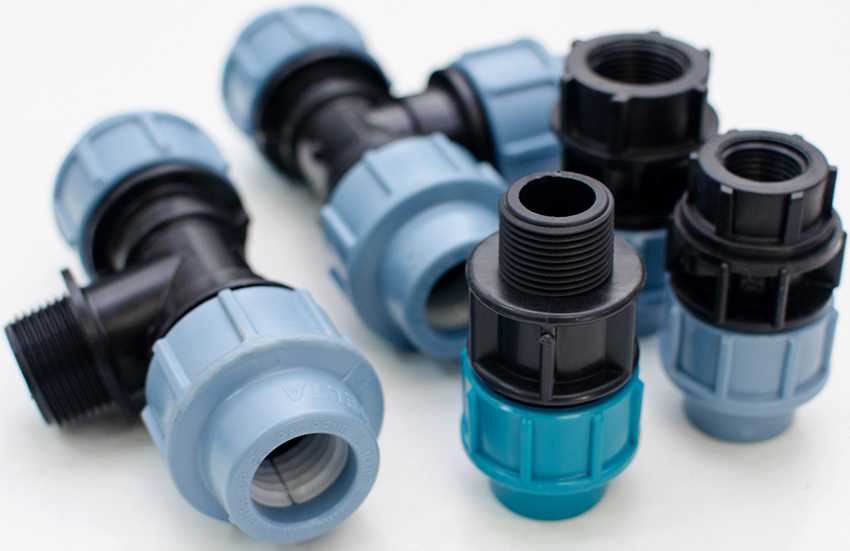

Компрессионный фитинг

Данный вид монтажа прекрасно подойдет для самостоятельной укладки труб. Легко производится замена составляющих водопроводной системы. Для сборки нужны только руки.

Недостаток — короткий срок службы. Резиновая вкладка прослужит максимум 5 лет. По этой причине замоноличивать данный вид соединения  не стоит.

https://youtube.com/watch?v=4wC36soTX8k

Марки полиэтилена

ПЭ32 — полиэтилен высокого давления до ПЭ100 — низкого давления. ПЭ80 и ПЭ100 используются для городских магистралей холодного водоснабжения.

Диаметр и толщина стенок

Согласно ГОСТ 18599-2001 внешний диаметр ПЭ трубы не может быть ниже 10 мм при толщине стенки 2 мм.

Максимальные параметры — 1200 мм диаметр при толщине 58,8 мм. Такой трубопровод выдерживает до 1,6 МПа (16 атмосфер).

Прочность

В маркировке значение прочности указывается после букв SDR: чем параметр меньше, тем изделие прочнее.

ГОСТ не допускает дефектов в изделии.

При монтаже водопровода фитинги и трубы должны быть одного диаметра.

Советы по монтажу

Если писать советы по монтажу всех видов фитингов, то эта статья удлинится до бесконечности. Главный совет: думать, что и где устанавливать, необходимо до начала работ. И лучший помощник в этом – схема или чертеж.

Второй совет: для каждого материала, из которого сделаны трубы, применяются свои фитинги. И выбор практически определен выбором трубы. Экспериментировать не стоит – муфты ПВХ невозможно надежно склеить с полиэтиленом, компрессионные фитинги не наденешь на жесткий ПП – будут протечки.

Особое внимание следует уделить обеспечению герметичности невидимых частей системы – тех, что будут зашиваться фальш-стеной и коробами или заливаться в стяжку

Принципы выбора

Перед покупкой фитингов нужно сделать чертеж трубопровода. Он поможет рассчитать количество соединительных деталей, труб. При выборе нужно осмотреть элементы трубопровода, чтобы не допустить покупки бракованных изделий.

Выбор фитингов (Фото: Instagram / tvk_servis_)

Преимущества и недостатки

Преимущества:

• долговечность, надежность;
• высокий показатель прочности;
• допустимый температурный режим — до 175 градусов;
• стойкость к давлению до 16 бар;
• высокий показатель герметичности.

Недостатки:

1. на стенках фитингов со временем образуется ржавчина;
2. большая масса, из-за чего монтаж осложняется.

Сталь хорошо передает тепло. Из-за этого на входе и выходе горячей воды температура будет отличаться.

Производители и стоимость

Компании, изготавливающие фитинги:

• «Металл энергия»;
• «Металл оптом»;
• «Гидроконтроль»;
• «ЦентрТрубПласт»;
• «СтройКомСнаб».

Цена зависит от предназначения детали.

Классификация

Виды классификации фитингов:

• по материалу изготовления;
• по способу монтажа.

По материалу изготовления

Современные соединители выпускаются из следующих материалов:

1. Медь. Муфты, тройники, уголки под капиллярную пайку. Имеют простую форму, состоят из одной детали. Из меди не выпускают никакие изделия с резьбовой частью – металл слишком мягкий.
2. Латунь Когда говорят о металлических фитингах, обычно подразумевается латунь. Это прочный сплав, достаточно твердый для нарезки резьбы, в то же время нехрупкий, пластичный, устойчивый к гидравлическим ударам. Долговечность латуни составляет от 20 и до 30–50 лет в зависимости от условий эксплуатации. Если нет постоянных толчков и смещений, то недорогие латунные изделия простоят долго. Латунь устойчива к высоким температурам, темнеет со временем, поэтому ее часто покрывают никелем или хромом.
3. Бронза. Ее свойства аналогичны латуни. Такие элементы встречаются редко, они стоят дороже латунных.
4. Сталь, чугун. Стальные фитинги встречаются редко, чугун – практически анахронизм. Современные стальные соединители обязательно покрывают никелем, хромом или хотя бы цинком для защиты металла от коррозии. Применяют сталь редко и только на стальных трубопроводах. Срок службы стальных изделий с покрытием – до 20 лет, прочность выше, чем у латунных.
5. Пластиковые переходники. ПП изделия под пайку, ПВХ под склеивание, ПЭ с цанговыми зажимами. Еще применяются очень дорогие терморезисторные муфты (для ходовых диаметров 15–40 мм не выпускаются). ПЭ, ПП неустойчивы к ультрафиолету; ПВХ, ПЭ неустойчивы к повышенным температурам, не применяются для систем отопления.
6. Комбинированные конструкции состоят из пластиковой муфты с впаянной металлической резьбой или патрубком с накидной гайкой-американкой. Свойства таких переходников определяются свойствами пластмассы. Для меди существует свой вариант – на медный патрубок под пайку закреплена гайка-американка.

По способу монтажа

По способу монтажа фитинги бывают разъемные или неразъемные.

Некоторые виды пластика монтируются только на неразъемные фитинги – полипропилен, например; для фитингового соединения трубопроводов из полиэтилена или поливинилхлорида можно использовать как разъемные, так и неразъемные соединители.

Медные трубопроводы собирают пайкой либо компрессионными и пресс-фитингами. Компрессионные соединители относятся к разборным.

Что из себя представляет

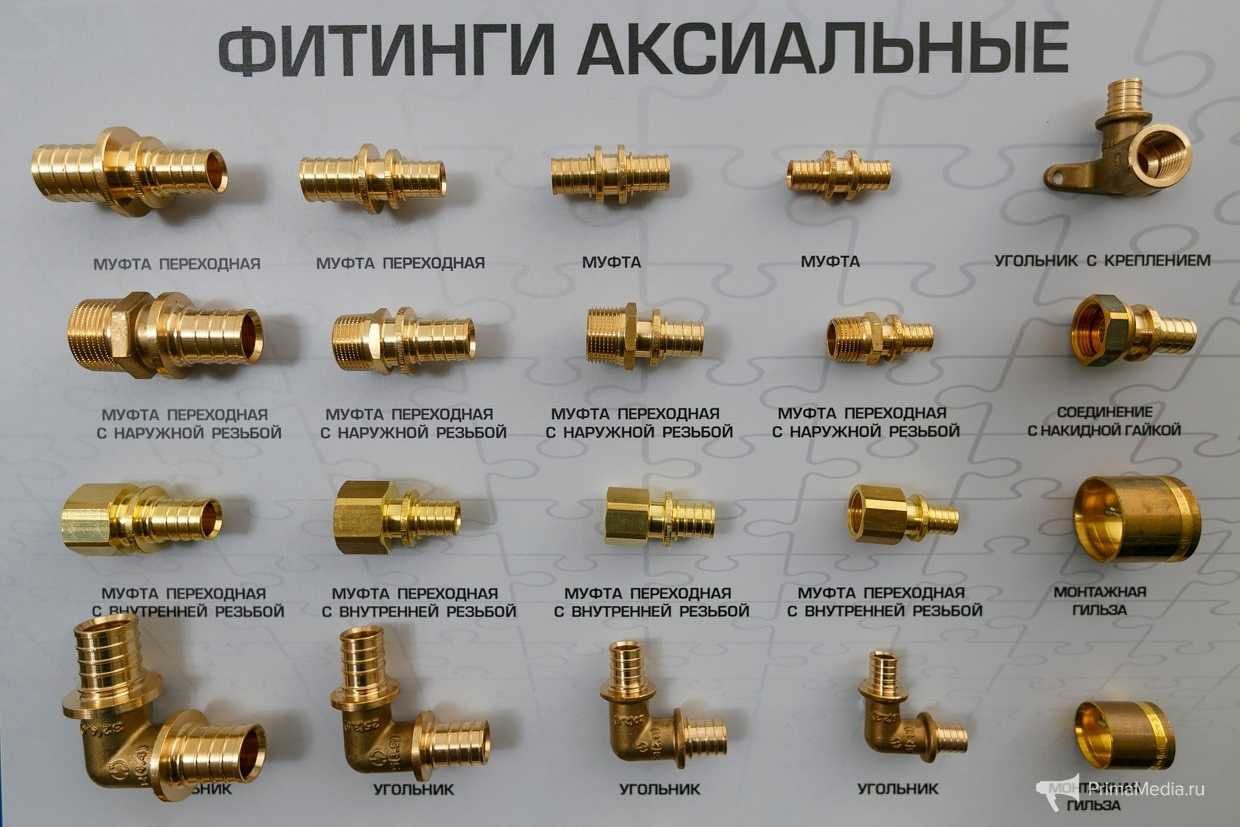

Пресс-фитинг – специальное приспособление, служащее неразъемным соединителем металлопластиковых труб, либо конструкций системы с элементами из металла. С помощью таких конструкций возможен быстрый и прочный монтаж системы с применением металлопластиковых труб, состоящих из сшитого полиэтилена, с трубопроводами, смесителями и отопительными приборами.

Подобные пресс-соединения производятся из нержавеющей стали, или же латуни – материала, который возможно деформировать при обжатии, но который, при этом, достаточно прочен по своей структуре для применения в подобных конструкциях.

В зависимости от вида соединений металлопластиковых конструкций, выделяют два основных вида пресс-фитингов:

• Обжимные. Используются для укрепления разъемного вида соединений коммуникаций из металлопластика. В этом случае у пресс-фитинга имеется накидная гайка, которая служит прессом. Такой вид деталей ещё называется компрессионным.
• Надвижные. Используются для укрепления неразъемных соединений. У таких деталей нет резьбы, а вместо гайки прессом служит гильза. В результате установки на гильзу оказывается деформационное воздействие. В последующем она больше не обретает свою изначальную форму.

Обжимной фитинг

Спросом на рынке пользуются также пресс-фитинги из алюминия, но они непригодны для соединения металлопластиковых изделий ввиду того, что алюминиевые детали слишком мягки для того, чтобы обжимать трубу с достаточной силой.

Конструктивное исполнение фитингов для труб

В зависимости от строения соединители пластиковых труб бывают прямыми фланцевыми, выполненными в виде тройника или отвода. Изделия могут иметь резьбу, при помощи которой осуществляется их монтаж, или быть без нее. Фасонные элементы можно разделить на разборные и неразборные. При использовании резьбовых фитингов для уплотнения соединения применяется специальная лента или лен, который накручивается на резьбу.

Фитинги могут быть прямые, тупиковые, в виде отвода или тройника

Конструктивные особенности фасонных частей напрямую влияют на их назначение. В зависимости от этого различают фитинги в виде переходников, муфт, сгонов, крестовин, тройников, уголков, компенсаторов, американок, регулирующей арматуры, пробок с заглушками. Каждый тип пластикового элемента имеет разные размеры, что позволяет подобрать детали для инженерной коммуникации определенного диаметра.

Самым простым фасонным элементом, предназначенным для соединения двух частей трубы, является муфта, которая представлена отрезком цилиндрической формы. Она может использоваться под пайку (при этом должна быть выполнена из того же материала, что и трубы) или применяться для перехода от гладкого участка трубы к гофре.

Существует несколько типов муфт. Соединительные пластиковые фитинги используются при пайке трубопровода из того же материала. Другой тип фасонного элемента может быть предназначен для соединения двух участков, одни из которых стыкуется посредством пайки, а второй – при помощи гайки. Третий вид муфт представлен фитингами для пластиковых труб канализации, применяется для перехода с жесткого участка трубопровода на гофрированный. К четвертому типу относятся муфты-переходники, так называемые американки.

Для присоединения пластиковой трубы к металлической или для подключения к водопроводу сантехнических элементов часто используется американка. Такой фитинг представляет собой цельную неразборную конструкцию. Американка способна обеспечить надежную герметизацию соединения благодаря специальному конусу с резиновым или силиконовым уплотнительным кольцом. Данный тип фитинга может быть прямым или угловым, имеет наружную или внутреннюю резьбу.

Одними из самых востребованных элементов являются фитинги-муфты

Переходники для труб ПВХ и ПЭ по внешним признакам сходны с муфтами. Они служат для соединения двух участков труб разных диаметров, что достигается благодаря тому, что элементы имеют неодинаковые сечения концов. На переходниках для канализационных труб разных диаметров может быть внутренняя или наружная резьба.

Фитинги для пластиковых труб разного исполнения

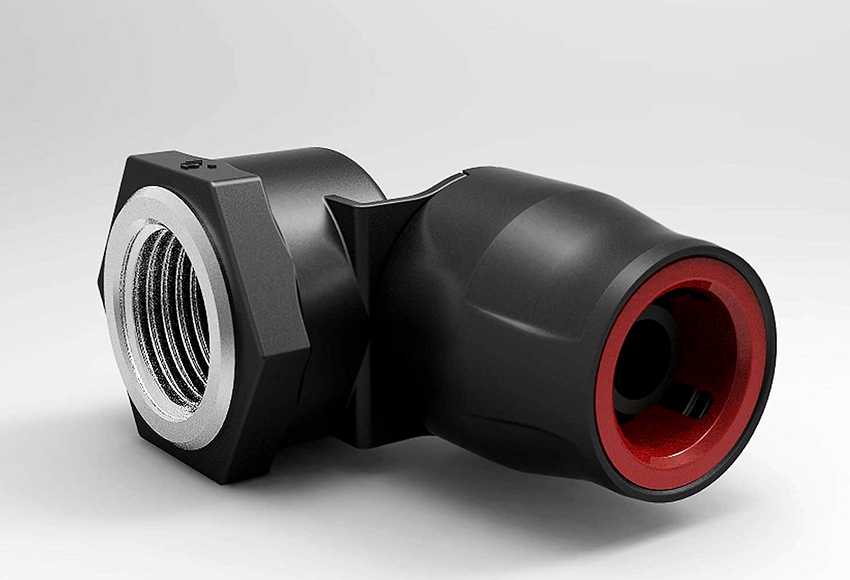

Для осуществления поворота движения потока в системе используются уголки. Трубы соединяются при помощи элемента под определенным углом. Их также часто применяют для подключения сантехнического оборудования. Изделия выпускаются с углом от 45 до 90°, имеют наружную или внутреннюю резьбу. Существуют комбинированные элементы, позволяющие объединять части магистрали разных сечений. Уголки для пластиковых труб не только служат для поворота системы, но и защищают ее от напряжения и лишнего натяжения.

Для стыкования нескольких линий предназначены крестовины и тройники для пластиковых труб. Такие фасонные элементы представлены в широком видовом разнообразии. Их концы могут иметь различное сечение и тип резьбы для соединения труб из неоднородных материалов. В зависимости от этого различают проходные и равнопроходные варианты. Для обхода разного рода препятствий в магистральной системе используются обводы.

Поворотные фитинги выпускаются с углом от 45 до 90°

В качестве запорно-регулирующей арматуры для конструкции из пластиковых труб выступают краны и вентили. Изделия выпускаются в виде ручных и термостатических элементов. Фитинги можно классифицировать по уровню герметичности и по сфере применения. Краны характеризуются большой степенью герметичности. Самой удобной разновидностью запорно-регулирующей арматуры является кран-американка, который может монтироваться или демонтироваться без разборки системы.

Заглушки являются тупиковыми элементами, которые присоединяются к трубопроводу посредством резьбы или пайки. Они надежно защищают систему от проникновения в нее грязи и посторонних предметов. Заглушки можно применять в тандеме не только с трубопроводами, но и другими вариантами фитингов для пластиковых трубок. Кроме того, такие элементы в дальнейшем позволяют осуществить модернизацию системы с присоединением новых участков.

Фитинги для полиэтиленовых труб. Общее инфо

Виды фитингов

1. Муфты
2. Уголки
3. Тройники и кресты
4. Сгоны
5. Переходники.

Уголки применяют, если требуется изменить направление.

Отвод предназначен для труб расположенных под прямым углом. Угол составляет 45 градусов или 90.

Тройники и кресты разветвляют трубную магистраль.

Т- образный фитинг используют при соединении основного направления труб с вспомогательным. 90,67,45 градусов.

Крестовой фитинг помогает сделать разветвление четырех труб. Основное направление и два вспомогательных. Угол 45, 90 градусов.

Сгоны используется для монолитного соединения проложенных труб.

Компрессионные применяются для систем отопления, горячего и холодного водопровода. Требуют контроля. Используются в открытом монтаже.

Переходники. Колено осуществляет поворот канализационной системы. Чтобы исключить острых углов в системе водопровода используйте специальные фитинги или гибкие трубы

 Область применения

Внимание!

Для монтажа водопровода используются фитинги из такого же материала , что и трубы.

Полиэтилен позволяет свое применение в наземном, подземном монтаже и бестраншейном устройстве магистрали.

Фитинги из полиэтилена необходимы при создании любого типа коммуникации. Каждый фитинг выполнят отдельную функцию. Поворот системы, соединение готовых магистралей, образование вспомогательных ответвлений.

Полиэтилен хорош тем, что если потребуется в готовую(действующую) магистраль врезать дополнительное ответвление, это легко сделать применив фитинг.

Полиэтиленовые трубы и фитинги для них используются не только для водопроводных систем, также для канализации, отвода дренажных вод, защите электросетей, системы орошения и многого другого.

Достоинства

1. Легкий вес
2. Материал антибактериальный
3. Не подвержен воздействию агрессивной среды
4. Низкая проводимость электричества
5. Подземный монтаж
6. Эластичность
7. Гладкая поверхность
8. Низкая теплопроводность
9. Прочность
10. Герметичность
11. Срок в эксплуатации более 50 лет.

Основные типы фитингов

Существуют различные типы фитингов в зависимости от способа их соединения с трубой: сварные, обжимные, резьбовые и фланцевые. Каждый из них имеет свои преимущества и недостатки.

Муфты приварного типа

Сварные фитинги, известные как сегментные фитинги, представляют собой неподвижный элемент. Их нельзя демонтировать и использовать повторно. Сегментные фитинги используются для трубопроводов, работающих при температуре о т-70°C до +450°C и рабочем давлении в системе до 16 МПа.

Основное отличие этих изделий заключается в том, что их края имеют гладкую поверхность. Принцип подбора основан исключительно на одинаковых свойствах и размерах соединяемых труб и фитингов.

Что касается диапазона размеров, то сварные фитинги являются наиболее гибкими, поскольку практически не имеют ограничений по диаметрам.

Сварные фитинги используются для прокладки коммуникаций внутри сооружений и не требуют замены элементов конструкции в течение длительного времени.

Из-за сложности монтажа сварные фитинги используются в трубопроводах в нефтегазовой промышленности. Изготовление водонепроницаемых соединений следует доверить квалифицированным специалистам, работающим со специализированным оборудованием.

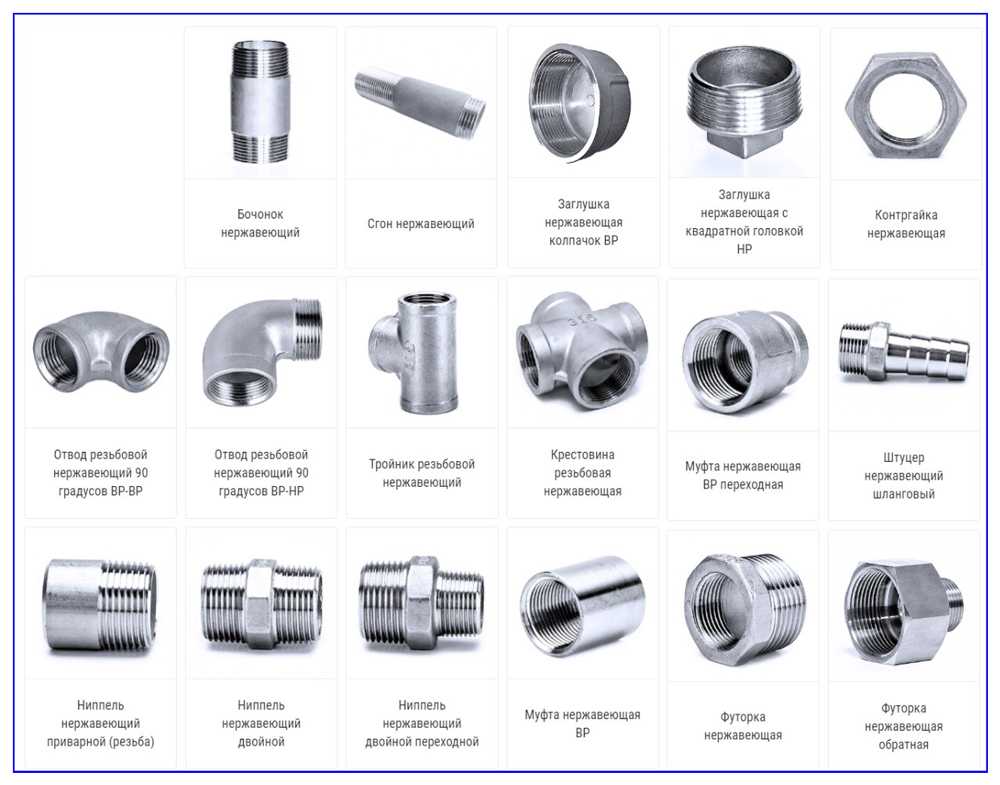

Элементы с винтовой резьбой

Резьбовые фитинги, предназначенные для соединения газовых и водопроводных труб, изготавливаются с цилиндрической резьбой. Они используются при монтаже трубопроводов, где температура транспортируемой жидкости не превышает +175°C. Как правило, этот тип соединения выбирается для трубопроводов диаметром до 50 мм.

Нить может быть прикреплена как к внутренней, так и к внешней стенке изделия; ее длина может быть любой и зависит от размера соединяемых компонентов и материалов.

Резьбовые фитинги из нержавеющей стали широко используются в строительстве, химической, нефтяной и газовой промышленности. Однако в основном они используются при монтаже систем водоснабжения и отопления.

Простой способ соединения, так называемый «американский стиль», очень популярен среди начинающих и непрофессиональных сантехников. Его название происходит от страны, где он был запатентован. Основными элементами этого соединения являются корпус и накидная гайка.

Для предотвращения самостоятельного откручивания поверх основной гайки навинчивается еще один стальной фитинг — предохранительная гайка; она удерживает и фиксирует фитинги

Одна половина американской трубы вкручивается в короткую резьбу первой трубы, а другая половина — в обратную трубу. Затем обе половины свинчиваются вместе с помощью накидной гайки, расположенной на фитинге. Высокая степень герметичности достигается с помощью прокладки. Но для его улучшения многие мастера до сих пор используют льняные волокна «по старинке».

Особенности обжимных муфт

Установка зажимных фитингов позволяет надежно соединять трубы без сварки или нарезания резьбы. Поставляется с одним или двумя уплотнительными кольцами из гибких резиновых материалов. Они используются в основном там, где необходимо соединить элементы трубопровода с одинаковым диаметром.

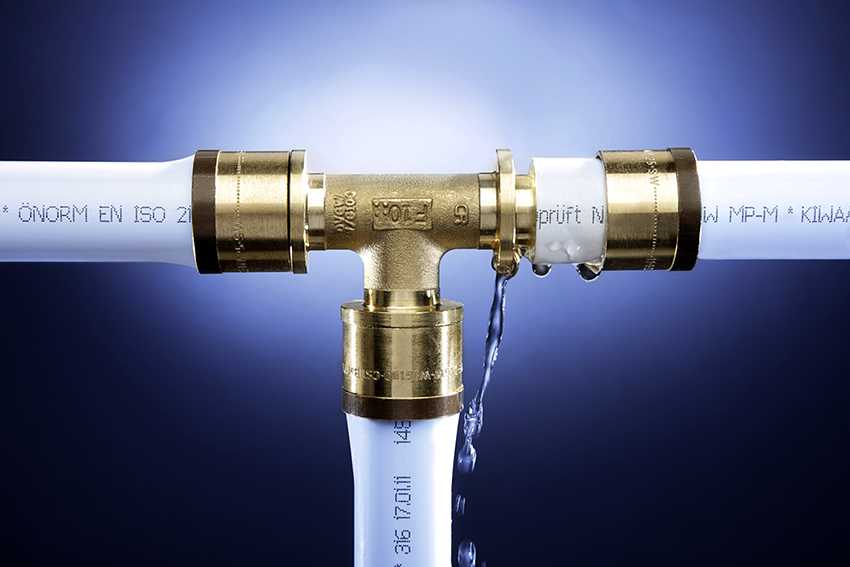

Обжим пресс-фитингов. Как правильно делать

Пресс-фитинги отличны внешним видом и конструкцией. Но неизменной остается часть, помещающаяся в процессе работы в полость трубы. Обжимное кольцо, которое эту трубу скрепляет, также неотъемлемая часть фитингов.

Благодаря обжиму и получается добиться эффекта герметичности без использования дополнительных деталей скрепления.

Для того, чтобы соединение металлопластиковых труб получилось максимально эффективным, необходимо выполнять конкретные шаги:

1. Подготовить трубы к соединению. Специальными кусачками отрезается необходимая длина. Выполняется этот элемент жестким надавливанием при небольшом повороте трубы до того момента, пока она не будет аккуратно надрезана.
2. Калибровать трубы. Специальный калибратор сделает так, чтобы в процессе монтажа и резки труба не становилась овальной (как это обычно и бывает). Торцы трубы делают округлыми с помощью вращательных движений, предварительно вставив калибратор во внутреннюю полость.
3. Обжимная муфта. Она почти всегда представлена в виде широкой шайбы.
4. Штуцер тоже необходимо вставлять в трубу. Внутри уже должны находиться уплотнительное кольцо, а также специальные, служащие закрепителем, прокладки.
5. После всех подготовительных работ можно приступать к обжиму. Он выполняется специальным механическим, либо электрическим прессом для обжима. В домашних условиях всё чаще используются механические пресс-клещи.
6. При разведенных в стороны на 180 градусах рукоятях пресс-клещей вставляются втулки в раскрытую обжимную головку.
7. Втулки подбираются для каждой работы индивидуально, согласно диаметру трубы.
8. Далее необходимо расположить инструмент поверх муфты и соединить рукояти. Так проводится обжим и соединение штуцера и пластиковой трубы.
9. Убрать пресс-клещи для перехода к следующему участку можно вновь расставив в стороны его рукояти.

Соединенные таким методом трубы становятся прочными и герметичными. Считается универсальным для использования как в домашних условиях самостоятельно, так и для крупных объектов, монтируемых профессионалами.

Расчет проходимости

В общем случае для грубого расчета необходимого внутреннего диаметра трубы существует несложная формула:

Формула расчета внутреннего диаметра полипропиленовой трубы

В ней Qобщ — суммарный пиковый расход воды, число Pi принимается равным 3,14, а V — скорость движения воды по трубам. Значение последнего параметра берется для толстых труб в 1,5-2 метра в секунду, для тонких 0,7-1,2. Разница связана с тем, что тем меньше диаметр трубы — тем больше у этой трубы соотношение поверхность/просвет. Попросту говоря, в тоненькой трубе большая часть проходящего через нее объема воды будет тормозиться о стенки.

Полипропиленовые трубы диаметры 10-25 миллиметров подбираются исходя из меньшего значения скорости, трубы полипропиленовые диаметры 32 миллиметра и выше — по большему значению V.

В каждой группе стоит ориентироваться на максимальное значение скорости, поскольку у полипропилена очень гладкая поверхность. Применительно к водопроводу это означает минимальные потери на трение воды о стенки.

Точный расчет проходимости и диаметра трубы важны в том случае, если проектируется прежде всего система водоснабжения многоквартирного дома. Если использовать трубу диаметром меньше необходимого — то в вечерние часы, в пик потребления воды верхние этажи просто останутся без нее.

Как видите, из полипропиленовой трубы делают и стояки водоснабжения

Разумеется, всегда есть соблазн перестраховаться и взять трубу диаметром значительно больше расчетного. Но здесь не стоит забывать про экономическую составляющую проекта: тем больше диаметр полипропиленовых труб для водоснабжения, тем больше и их стоимость. Добавьте к этому более дорогие фитинги для полипропиленовых труб — и получим в результате весьма значительные расходы, которых легко можно избежать.

Трубы полипропиленовые большого диаметра не используются там, где можно обойтись меньшими, в силу еще одной причины, опять-таки связанной с экономией. Вспомните, как вы умываетесь утром. Зачастую приходится долго сливать воду из крана, прежде чем она станет горячей, верно? И это количество тем больше, чем больше диаметр трубы. В отсутствие водоразбора все тепло горячей воды, заполняющей трубу, бесполезно рассеивается в атмосфере.

Если при монтаже стояка водоснабжения используются полипропиленовые трубы — внутренний диаметр их, как правило, берется около 25 миллиметров для пятиэтажных домов и 32-х — для девяти — шестнадцатиэтажек. Впрочем, при выборе диаметра используется обычно точный подсчет количества сантехнических приборов.

Трубы полипропиленовые больших диаметров обычно используются для подвода холодной воды к одному или нескольким домам. На теплотрассы полипропилен не ставят никогда: слишком высока температура воды на подающем трубопроводе. Да и при испытаниях трасс на плотность подвергать сравнительно мягкий полипропилен огромному давлению — значит искать приключений на свою пятую точку.

С холодной водой таких опасностей нет: температура постоянно низкая, давление сравнительно невелико, поэтому последнее время коммунальники постепенно отказываются от магистралей из чугуна и стали в пользу нового материала. Трубы полипропиленовые диаметром 500  миллиметров и даже больше уже часто можно встретить в трубопроводах, снабжающих водой целые микрорайоны.

Полипропиленовые трубы бываю и такими

Частный дом или квартира

Однако если вы проектируете водопровод для небольшого частного дома или своей квартиры — сложный расчет вам  ни к чему. Количество точек водоразбора невелико, а разница в цене между трубами разных диаметров при небольшом объеме закупки не подорвет даже скромный бюджет.

Посмотрите в корпус смесителя. Видите, через какие тонкие отверстия вода попадает в раковину? Трубы полипропиленовые внутренний диаметр должны иметь всего-то достаточный, чтобы узким местом водопровода были те самые дырочки в смесителе. Вспомните: проходимость трубы равна проходимости самого узкого ее места.

Именно поэтому владельцы домов и квартир, не тратя времени на сложные расчеты, просто покупают и ставят себе полипропиленовые трубы диаметр 20 мм. При любом разумном количестве умывальников, раковин, ванн и биде этого хватит за глаза.

Владельцы квартир редко ломают голову над выбором нужного диаметра трубы

Заключение

Как видите, диаметры труб полипропиленовых подбираются без особой сложности. В большинстве случаев достаточно просто взять самую дешевую трубу — и вперед, творить и созидать

Удачи в ремонте!

Виды и назначение фитингов

Для того, чтобы сделать правильный выбор, нужно обязательно разобраться во всех технических характеристиках различных фитингов. Ведь если при выборе фитингов на металлопластиковые трубы вы будете руководствоваться только ценовым аспектом, возможно, выберете не очень качественный соединительный элемент. Из-за такого выбора ваш водопровод или отопительная система могут оказаться не надежными и не прослужат вам долго. Обычно при монтаже водопроводов и систем отопления используют обжимные фитинги для металлопластиковых труб.

Рассмотрим виды фитингов для металлопластиковых труб:

• цанговые (резьбовые) фитинги;
• компрессионные;
• пресс фитинги на металлопластиковую трубу.

Все эти фитинги различны между собой только способом монтажа.

Каждый вид фитинга имеет свои особенности в конструкции и способе установки

По назначению фитинги делятся на четыре категории:

1. Крестовины (фитинги — тройники) для врезки и разветвления трубопровода.
2. Муфты для соединения двух труб.
3. Фигурные фитинги для обвода трубы без стыковки.
4. Фитинги запорного типа (вентили, краны, клапаны).

Как видно, фитингов металлопластиковых труб немало и поэтому неопытному мастеру для правильного выбора нужно будет проконсультироваться со специалистом.

Какая температура максимальна для такой трубы, указано в паспорте к изделию. При покупке желательно ознакомиться с ним, чтобы выяснить все технические характеристики выбранных труб.
