Что такое инвертор: принцип работы, разновидности и области применения

Где используются сети на 24 вольта

Бортовые сети автобусов и грузовых автомобилей работают с напряжением 24 вольта, что дает возможность исключить высокие токи. Как правило, источник тока состоит из двух аккумуляторных батарей по 12 вольт, соединенных между собой в последовательную цепь. В результате такой связки получается батарея, способная выдавать 24 В. Емкость аккумуляторов не складываются. Этот показатель определяется по наиболее слабой АКБ в этой паре.

Последовательное соединение исключает переход тока из одной батареи в другую, из более мощной в слабую. Если менее емкая батарея разряжается первой, то движение электрического тока в цепи полностью прекращается.

При использовании такой системы следует учитывать невозможность пропорционального разделения между АКБ тока нагрузки. Если бытовой прибор мощностью 500 ватт потребляет 20 А, то для мощной батареи это будет совсем незначительным током, а для маломощного устройства, включенного в пару, эта нагрузка может оказаться непосильной. В связи с этим, при использовании последовательного соединения, оба аккумулятора должны быть одинаковыми по всем параметрам. Напряжение генератора в грузовом автомобиле обычно немного превышает напряжение в бортовой сети и составляет 28-29 В. Таким образом, обеспечиваются нормальные условия для зарядки АКБ, соединенных в общую систему.

В процессе эксплуатации необходимо следить, чтобы банки в каждой батарее не были разбалансированными. Подобные ситуации возникают при пуске двигателя стартером, когда основная нагрузка приходится на банки, расположенные в непосредственной близости от плюсовой клеммы. Поэтому необходимо периодически изменять места расположения аккумуляторов, чтобы выровнять нагрузку. Если не принять своевременных мер, то через некоторое время состояние банок, находящихся под максимальной нагрузкой, существенно изменится по сравнению с остальными. Постепенно может возникнуть так называемое слабое звено, способное нарушить работу всей системы.

От состояния аккумуляторов будет зависеть и качество тока, производимого инверторными устройствами.

Как работает 3-х фазный инвертор

В состав силовой части трехфазного инвертора входят транзисторные ключи с маркировкой от VT1 до VT6 в количестве шести элементов и диоды обратного тока VD1–VD6, также шесть штук. Диоды соединяются в общий мост и подключаются параллельно с источником питания.

Силовая трёхфазная цепь инверторов может быть построена разными способами. При постоянной структуре цепи, подача управляющих сигналов происходит одновременно сразу к трем силовым транзисторам. Таким образом, ее структура остается неизменной. В случае использования переменной структуры, количество транзисторов для подачи управляющих сигналов нередко бывает менее трех.

Продолжительность переключений, выполняемых транзисторными ключами и частота напряжения на выходе, зависит от используемой системы управления. В интервале, включающем в себя один период, переключения на выходе транзисторов анодной и катодной групп может происходить от одного до множества раз.

Конфигурация тока на выходе получается в соответствии с характеристиками нагрузки. Если нагрузка активно-индуктивная, получается форма в виде ломаной кривой, разделенной на четыре части, расположенные на половине периода. Эффект от токовой нагрузки определяется интегрированием наиболее характерных участков токовой кривой. Необходимая форма нагрузки, в том числе и синусоидальная, получается при многократном включении и отключении управляемых вентилей в пределах одного периода.

Регулировка выходного напряжения в инверторе осуществляется при помощи широтно-импульсной модуляции – ШИМ. Сформированная модуляция в виде прямоугольника, получила название широтно-импульсного регулирования – ШИР. Такое регулирование выходного напряжения выполняется за счет изменяющейся продолжительности подключения нагрузки к источнику питания. Данная схема применяется в момент паузы между импульсами, когда происходит запирание двух одинаковых силовых транзисторов.

Классификация преобразователей напряжения

Проведём первичную классификацию преобразователей напряжения:

В первую очередь, блоки питания аппаратуры. Уверены, читателям близкими покажутся системные блоки персональных компьютеров. Заглянем внутрь. Импульсный блок питания персонального компьютера содержит трансформатор с множеством обмоток, каждая работает на один номинал. Из переменного напряжения 230 (или 110) вольт получается ряд постоянных: +5, -5, +12, -12. Но! Последующим выпрямлением переменного тока диодами Шоттки.
Во вторую очередь, адаптеры для локализации оборудования. В большей части бытовой техники опция считается встроенной в блок питания (см. фото). Достаточно переключить тумблер на задней стенке системного блока, изменяя условия работы. Будьте бдительны, избегайте неправильных настроек напряжения, дабы не вывести оборудование из строя.
Адаптеры сотовых телефонов, гаджетов нельзя в полной мере назвать преобразователями напряжениями. Скорее модули, включающие предмет сегодняшней темы в свой состав.

Используя обычные трансформаторы или автотрансформаторы для преобразования амплитуды напряжения, помним о частоте. Многие двигатели, сконструированные для работы на 60 Гц, будут перегреваться сетями 50 Гц, пусть амплитуда напряжения соответствует заданной. Что касается встроенных опций блоков питания, далеко не всегда присутствует возможность переключить настройки. Изделие способно маркироваться наклейкой (помимо заводского шильдика), доступно поясняющей условия работы прибора, согласно предназначению. Что касается расхождений между Европой и Россией (230 – 220 = 10 вольт), указанное несоответствие не сильно влияет на работу (есть негативные моменты). Отмечали в предыдущих топиках влияние параметра на срок службы лампочек накала, электронных ламп.

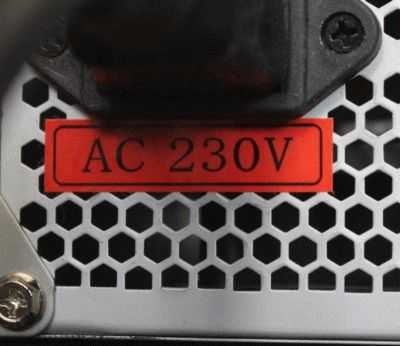

Маркировка наклейкой

В соответствии с конструкцией в электронике преобразователи напряжения делят так:

Бестрансформаторные конденсаторные.
С коммутируемыми конденсаторами.
Мультиплексорные.
Импульсные преобразователи.
Импульсные источники питания.
Трансформаторные с импульсным возбуждением.
Автогенераторные.
На пьезоэлектрических трансформаторах.

Назначение и принцип работы

Что такое преобразователь напряжения. Так называют электронный прибор, изменяющий величину входного сигнала. Он может использоваться в качестве устройства, повышающего или понижающего его значение. Входное напряжение после преобразования может изменить как свою величину, так и частоту. Такие устройства, изменяющие постоянное напряжение (преобразовывающие его) в выходной сигнал переменного тока, получили название инверторов.

Преобразователи напряжения находят применение как в виде автономного устройства, питающего потребителей энергией переменного тока, так и могут входить в состав других изделий: систем и источников бесперебойного питания, устройств повышения постоянного напряжения до необходимой величины.

Инверторы представляют собой генераторы напряжения гармонических колебаний. Источнику постоянного тока с помощью специальной схемы управления создается режим периодического переключения полярности. В результате на выходных контактах устройства, к которым подключена нагрузка, формируется сигнал переменного напряжения. Его величину (амплитуду) и частоту определяют элементы схемы преобразователя.

Управляющее устройство (контроллер) задает частоту переключения источника и форму выходного сигнала, а его амплитуду определяют элементы выходного каскада схемы. Они рассчитаны на максимальную мощность, которую потребляет нагрузка в цепи переменного тока.

Контроллер используется и для регулирования величины выходного сигнала, которое достигается управлением длительностью импульсов (увеличение или уменьшение их ширины). Информация об изменениях величины выходного сигнала на нагрузке поступает в контроллер по цепи обратной связи, на основании которой в нем формируется управляющий сигнал на сохранение необходимых параметров. Этот метод называется ШИМ (широтно-импульсной модуляцией) сигналов.

В схемах силовых выходных ключей преобразователя напряжения 12В могут использоваться мощные составные биполярные транзисторы, полупроводниковые тиристоры, полевые транзисторы. Схемы контроллеров выполняются на микросхемах, представляющих собой уже готовые к работе устройства с необходимыми функциями (микроконтроллеры), специально разработанных для таких преобразователей.

Схема управления обеспечивает последовательность работы ключей для обеспечения на выходе инвертора сигнала, необходимого для нормальной работы устройств потребителя. Кроме того, управляющая схема должна обеспечивать симметрию полуволн выходного напряжения

Это особенно важно для схем, в которых на выходе используются повышающие импульсные трансформаторы. Для них недопустимо появление постоянной составляющей напряжения, которая может появиться при нарушении симметрии

Существует много вариантов построения схем инверторов напряжения (ИН), но выделяют из них 3 основные:

ИН бестрансформаторный мостовой;
трансформаторный ИН с нулевым проводом;
мостовая схема с трансформатором.

Каждая из них находит применение в своей области в зависимости от примененного в нем источника питания и требуемой выходной мощности для питания потребителей. В каждой из них должны быть предусмотрены элементы защиты и сигнализации.

Защита от понижения и повышения напряжения источника постоянного тока определяет диапазон работы инверторов “по входу”. Защита от повышенного и пониженного выходного переменного напряжения необходима для нормальной работы оборудования потребителя. Диапазон срабатывания устанавливается в соответствии с требованиями используемой нагрузки. Эти виды защиты обратимые, то есть при восстановлении параметров оборудования до нормы работа может быть восстановлена.

При срабатывании защиты вследствие короткого замыкания в нагрузке или чрезмерного возрастания выходного тока перед тем, как продолжить эксплуатацию оборудования, необходим тщательный анализ причин этого события.

Преобразователь 12В является наиболее приемлемым для создания локальной электросети. Наличие большого количества автомобилей и аккумуляторных батарей 12В постоянного тока позволяет их использовать для обеспечения запросов пользователей. Такие сети можно создавать в самых различных местах, начиная от собственного авто. Они мобильны и не зависят от места стоянки.

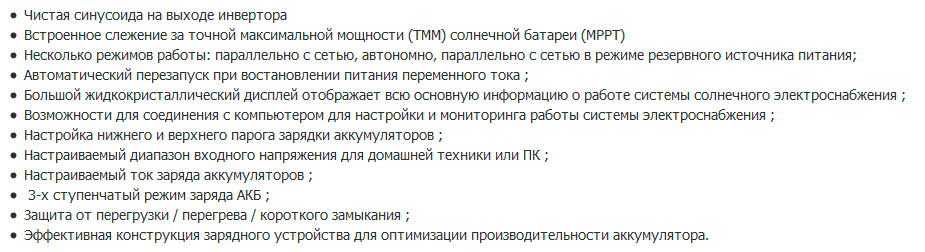

Отличие от сетевого и гибридного инвертора

Потенциально все описанные функции может выполнять также т.н. гибридный инвертор, который под этим углом зрения допустимо рассматривать как наиболее технически совершенный представитель техники рассматриваемой разновидности.

Его основное отличие – возможность возврата излишков вырабатываемой электроэнергии обратно в сеть.

Практическому применению гибридных инверторов препятствует преимущественно не технические проблемы реализации этой техники, а отсутствие соответствующей правовой базы.

Действующие нормативные документы не предусматривают саму возможность самостоятельной выработки электроэнергии частным лицом и ее продажу энергосбытовой компании.

Прямым следствием такого положения дел становится также отсутствие серийных сертифицированных двухнаправленных счетчиков как оборудования, которое необходимо для выполнения взаимных расчетов после завершения отчетного периода (например, привычный для всех календарный месяц).

С учетом иерархии, представленной на рисунке 1, сетевой инвертор считается на фоне гибридного устройством более низкого класса, который реализует следующий простой двухрежимный алгоритм функционирования:

днем при наличии достаточной мощности, отдаваемой солнечной батареей, внутридомовая сеть отключена от электрического ввода и полностью обеспечивается электрической энергией от альтернативного источника;
утром, вечером и ночью, а также в пасмурную погоду, когда солнечная батарея не в состоянии обеспечить нормальное функционирование домовых потребителей, инвертор отключается и за счет байпасного переключателя электроснабжение домохозяйства полностью выполняется от сети электросбытовой компании.

Критерии выбора автономных инверторов

При выборе автономного инвертора обратите внимание на несколько главных характеристик. Выделим главные параметры и их особенности

Количество фаз

При выборе числа фаз учтите следующие моменты:

Если к вашему дому походит трехфазное напряжение (380 В), автономный инвертор также должен быть трехфазным.
В ситуации, когда к автомату подключено только однофазное напряжение (220 В), оборудование должно быть соответствующим.

Номинальная / пиковая мощность на выходе

Оптимально, чтобы номинальная мощность автономного инвертора равнялась сумме нагрузок (потребителей в доме). Для надежности лучше покупать оборудование с запасом и учетом пусковых токов.

Фактор пусковых I характерен для холодильного оборудования, насосов и иной техники с индукционной нагрузкой. В ней токи в момент запуска могут в 7-10 раз превышать номинальный параметр.

Для расчета перемножьте пусковой ток на напряжение в доме и сравните с пиковым параметром мощности (первый показатель должен быть ниже).

Если разработчик не указал пиковый мощностной параметр автономного инвертора, это означает, что номинальный параметр в реальности пиковый.

Форма U вых

Это ключевой параметр, от которого зависит качество работы приемников.

Здесь выделяется три типа:

Чистый синус.
Квази синусоида.
Прямоугольная синусоида.

Во избежание проблем в эксплуатации и повреждения оборудования рекомендуется выбирать автономный инвертор с правильной синусоидой.

Это связано с тем, что индуктивная нагрузка очень чувствительная к форме напряжения. Если на выходе устройства прямоугольная синусоида, основное оборудование не будет работать и может поломаться.

Квази синусоида — некий компромисс между чистой и прямоугольной синусоидой. Большая часть моделей автономных инверторов, представленных на рынке и имеющих такую характеристику, являются качественными. Но нужно быть осторожным, ведь попадаются и малонадежные варианты.

Защита оборудования

Хорошая модель автономного инвертора должна обладать полным набором разного рода защитных характеристик.

Выделим основные виды защит:

от перегрева;
защита АКБ;
от КЗ;
от перегруза на выходе.

Если на модели установлен вентилятор для принудительного снижения температуры, уточните у консультанта, функционирует ли он во всех ситуациях или включается только при повышении нагрузки выше определенного значения.

В лучших моделях вентилятор выключается при минимальной нагрузке

Как результат, автономный инвертор издает меньше шума, что важно при его установке в жилом доме

КПД

По параметру КПД можно понять, сколько энергии устройство расходует без пользы. Лучшие представители имеют КПД в диапазоне от 90 до 95%. Если этот параметр меньше 90%, 1/10 часть энергии будет расходоваться впустую, что является недопустимым для солнечных станций.

Собственное потребление

Показатель отображает, какую мощность потребляет оборудование без подключенной к нему нагрузки. Оптимально, если этот параметр составляет не больше 1% от номинальной мощности.

К примеру, если Sном автономного инвертора (номинальная мощность) составляет 3000 Вт, собственное потребление не должно превышать 30 Вт. Если устройство будет постоянно включено в сеть, лучше выбирать модель с низким параметром мощности.

Наличие спящего / дежурного режима

Суть опции состоит в отключении устройства, если оно не используется длительное время и отсутствует нагрузка.

В этом случае собственная мощность опускается до трех-шести Ватт. При этом автономный инвертор находится в режиме постоянного отслеживания тока, чтобы в любой момент включиться на полную мощность.

Но есть особенность. Во избежание трудностей с питанием девайсов, имеющих небольшие нагрузки, нужна опция ручного отключения дежурного / спящего режима. В этом случае владелец сможет сам активировать и деактивировать функцию в случае необходимости.

Если отключение не предусмотрено, возможна ситуация, когда автономный инвертор останется в дежурном режиме при подключении маломощной нагрузки, к примеру, зарядки.

В завершение отметим, что не берите слишком дешевые устройства, ведь их качество может оказаться далеким от идеала. Лучше выбирать модели с учетом производителя, характеристик и других параметров.

Сделай сам простейший инверт без транзисторов своими руками

Вам нужно всего два компонента, чтобы собрать простейший инвертор, преобразующий постоянный ток 12 В в 220 В переменного тока.

Абсолютно никаких дорогих или дефицитных элементов или деталей. Все можно собрать за 5 минут! Даже паять не надо! Скрутил проволокой и все.

Что понадобиться для инвертора?

Трансформатор от приемника, магнитофона, центра и т.п. Одна обмотка сетевая на 220 В, другая на 12 В.

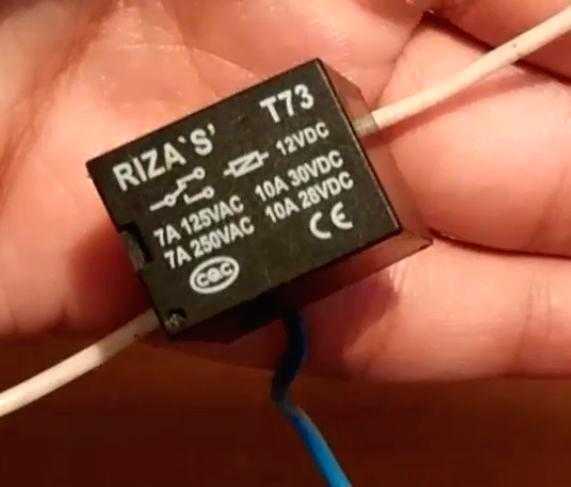

Реле на 12 В. Такие много где используются.
Провода для подключения.
Нагрузка в виде лампочки.

Сборка инвертора

Все сводиться к тому, чтобы подключить реле и трансформатор следующим образом. Первым делом на сетевую обмотку трансформатора накидываем нагрузку в виде светодиодной лампочки — это будет выход инвертора. Затем низковольтную обмотку подключаем параллельно реле. Теперь один контакт идет на питание к аккумулятору, а второй подключаем к другому контакту аккумулятора, но только через замкнутый контакт реле. Плюс или минус значения не имеет. Все! Ваш инвертер готов! Супер просто! Подключаем к аккумулятору — он у нас в роли источника на 12 В и лампа на 220 В начинает светиться. При этом вы слышите писк реле.

Как же работает этот инвертер?

Все очень просто: когда вы подключаете питание все напряжение идет через замкнутые контакты на реле. Реле срабатывает и контакты размыкаются. В результате питание реле отключается и оно приводит контакты обратно на замкнутые. В результате чего цикл повторяется. А так как параллельно реле подключен повышающий трансформатор, мощные импульсы постоянного включения-выключения подаются ему и преобразуются в переменный высоковольтный ток. Частота такого преобразователя колеблется в пределах 60-70 Гц. Конечно, такой инвертор не долговечен — рано или поздно реле выйдет из строя, но не жалко — оно стоит копейки или вообще бесплатно, если взять старое. А выходное напряжение по роду тока и разбросу просто ужасно. Но этот простейший преобразователь может вас выручить в какой-нибудь серьезной ситуации.

Управление током

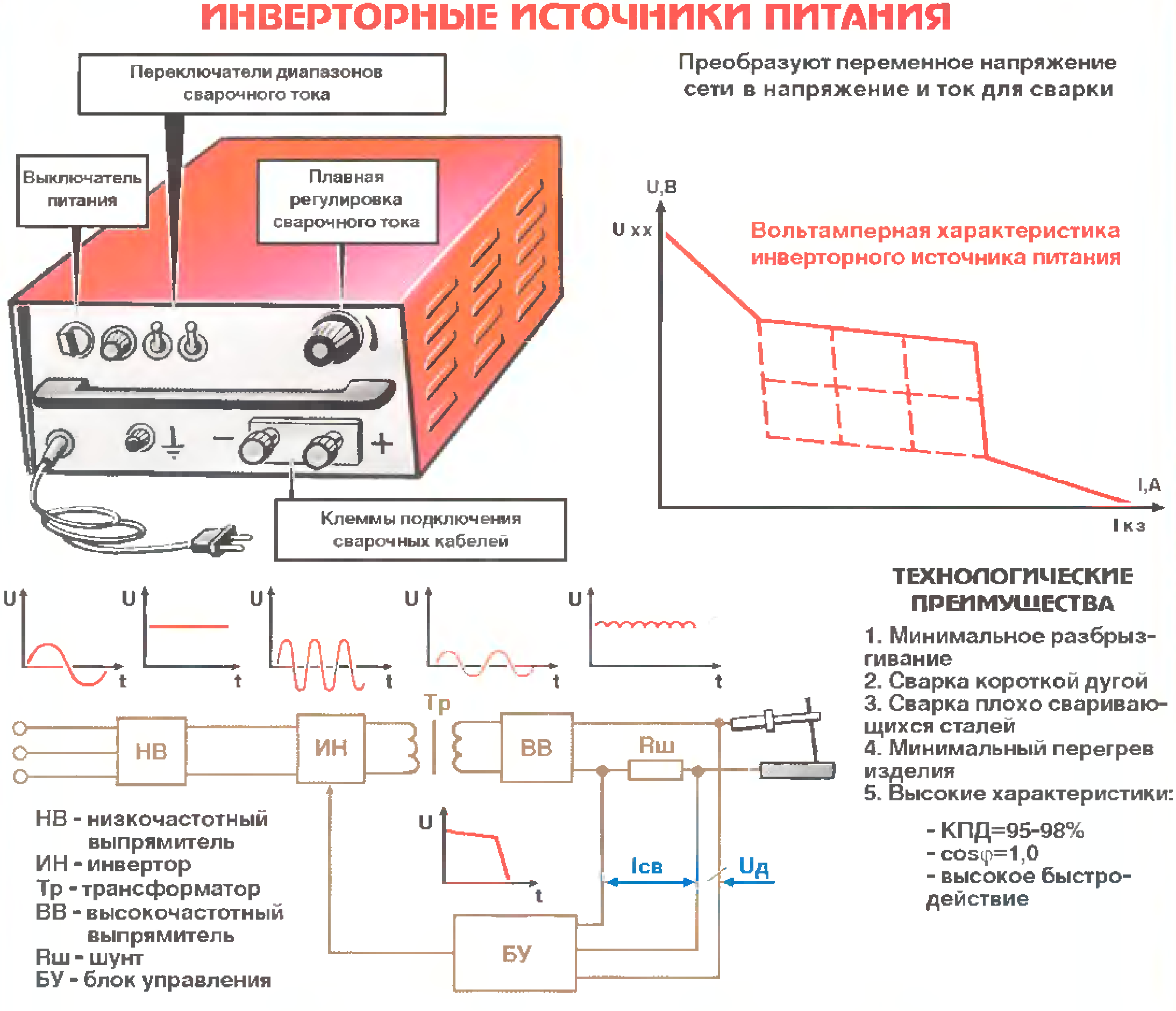

Регулирование сварочного тока инвертора производится посредством электронного регулятора с обратной связью, изображённого на схеме. С помощью потенциометра, расположенного на лицевой панели сварочного инвертора, выбирается требуемая величина тока сварки.

При вращении ручки потенциометра, устанавливается некий уровень опорного напряжения на входе логических элементов, построенных на операционных усилителях.

Сигнал, поступающий по линии обратной связи с датчика тока, расположенного на выходе аппарата, сравнивается компаратором с уровнем заданного регулирующим потенциометром напряжения.

При несовпадении уровней напряжения задающей цепи и сигнала датчика тока, происходит изменение амплитуды управляющего импульса, поступающего на контроллер.

При этом происходит изменение скважности импульсов, генерируемых контроллером, что вызывает изменение режима переключения транзисторов и в конечном итоге, величины тока сварки. То есть, принцип регулирования заключается в том, что схема всегда стремится поддерживать соответствие между значениями заданного и фактического тока, что обеспечивает его стабильность

То есть, принцип регулирования заключается в том, что схема всегда стремится поддерживать соответствие между значениями заданного и фактического тока, что обеспечивает его стабильность.

В качестве контроллера, формирующего регулируемые сигналы широтно-импульсной модуляции, обычно применяется микросхема TL494, производимая американской фирмой Texas Instruments, либо её аналоги.

Приведённая структурная схема показывает только принцип работы и взаимодействия отдельных функциональных блоков. Детализованная электросхема каждого типа инверторов может иметь индивидуальные особенности.

Для чего нужен инвертор DC/AC

Преобразователи AC/DC используются постольку, поскольку маломощные генераторы постоянного тока не могут эффективно питать современные приборы.

Развитие технологий требует применения усовершенствованных способов защиты данных и аппаратуры при внезапном отключении электричества.

К примеру, если ПК сталкивается с отключением сети, инвертор DC/AC и резервный аккумулятор образуют источник бесперебойного питания. Это позволяет безопасным образом закончить работу устройства.

DC – это постоянный ток, AC – переменный. Инвертор также служит промежуточным элементом в цепи преобразователей энергии. В этом случае прибор работает на высокой частоте в десятки и сотни килогерц.

Дополнительные функции, реализованные на сварочных инверторах

Применение микропроцессорного управления инверторным оборудованием с эффективной обратной связью позволяет реализовать дополнительные опции, облегчающие процесс сварки. К ним следует причислить:

горячий старт, обеспечивающий кратковременное увеличение напряжения в начальный период сварки, что облегчает поджог дуги;
антизалипание, резко снижающее нагрузку при случайном касании электродом свариваемых кромок, что позволяет избежать приварки электрода, являющейся распространенной проблемой начинающих мастеров;
форсаж дуги, исключающее прилипание электрода при отделении от него крупной капли расплавленного металла за счет кратковременного повышения силы тока.

Все перечисленные свойства инверторных сварочных аппаратов благоприятно отражаются на удобстве работы с ними и качестве получаемых швов.

Правила установки и подсоединения

Основные требования правильного монтажа и подсоединения устройства:

Перед подключением к АКБ или прикуривателю переключатель преобразователя следует перевести в положение «выключено».
При установке оборудования в салоне или багажнике необходимо выбрать сухое и проветриваемое место, не допускается попадание на прибор горячего воздуха от системы отопления или радиатора.
Корпус не должен подвергаться воздействию солнечных лучей и соприкасаться с легковоспламеняющимися материалами.
Перед коммутацией следует проверить состояние корпуса прикуривателя и электрической проводки. Запрещено подавать чрезмерную нагрузку или устанавливать предохранители с повышенным номиналом.

Классификация устройств

Существует множество моделей инверторов. Они могут быть массивными и оснащенными специальными аккумуляторами. Выпускаются портативные модели, которые имеют небольшие размеры и используются в разных целях. Разделяют приспособления и по мощности, которую они потребляют и производят. Этот параметр считается основным при выборе, особенно если необходим высокий показатель, например, на производстве.

Стоит отметить, что даже самые мощные инверторы не предназначены для длительного функционирования на максимальных показателях. В зависимости от принципа действия устройства делятся на следующие:

зависимые, которые работают только от сети;
автономные, оснащенные аккумулятором;
инверторы напряжения и тока.

Каждый из вариантов имеет свои преимущества. Например, автономные подойдут любым устройствам и могут выручить в сложной ситуации. Солнечные экономят электроэнергию, а зависимые не нуждаются в подзарядке или других условиях, чтобы функционировать. В ночное время солнечная батарея неуместна и не сможет служить владельцу, поэтому такие модели выбирают редко.

Существуют также универсальные устройства, которые могут работать от сети и в автономном режиме, но не одновременно. Недостатком таких приборов будет большой размер, поскольку для обеспечения функционирования в двух режимах необходимо оснастить агрегат дополнительными деталями.

Приборы, которые устанавливались до 1970 года, использовали в работе специальные ртутно-дуговые клапаны. Современные модели обычно твердотельные и считаются более эффективными и безопасными.

Классификация

Производители выпускают преобразователи разных модификаций. При выборе генерирующих установок учитывают вид сварки, предполагаемое место работы. Классификация источников тока для сварных работ проводится по нескольким признакам:

Количество сварочных постов. Однопостовые рассчитаны на подключение к одному аппарату, для работы одного сварщика. От многопостовых могут запитаться несколько сварщиков, выполнять работы одновременно на нескольких рабочих участках.
Конструктивно различаются по габаритам, виду исполнения. Бывают:

передвижные сварочные установки, оснащаются колесиками или подставными тележками;

стационарными, крепятся к фундаменту или устанавливаются непосредственно у рабочего места сварщика.

По количеству корпусов сварочные установки бывают одинарные или сдвоенные.
По разновидности токовых показателей:

с падающей вольт-амперной характеристикой (однокорпусные модели ПСО/однопостовые/ и ПСМ/многопостовые/ с асинхронными трехфазными двигателями) предназначены для ручной электродуговой сварки плавящимся или неплавящимся электродом с использованием защитных флюсов или газов;

с жесткой или пологопадающей ВАХ необходимы для аргоновой, полуавтоматической, автоматической сварки (модельный ряд источников тока типа ПСГ);

универсальные, работающие в различных режимах (установки ПСУ с регулируемыми вольт-амперными характеристиками).

якорь с расщепленными полюсами, отдельно монтируются обмотки намагничивания и размагничивания;

раздельные обмотки размагничивания наводят ток от независимого возбуждения.

Физические электромагнитные особенности оборудования несущественно сказываются на КПД.

Схема управления

В каждом инверторе имеются полупроводниковые ключи с обратными шунтирующими диодами в виде моста мостовая схема. Для управления данными элементами используется специальный контроллер. Регулировка и расчет выходного напряжения осуществляется автоматически, в соответствии с мощностью текущей нагрузки. С этой целью изменяется ширина импульса в преобразователе высокой частоты. Данный процесс известен в качестве широтно-импульсной модуляции – ШИМ.

Выходное напряжение низкой частоты отличается симметричными полуволнами за счет постоянной ширины импульса низкочастотного блока.

Выходные ключи инвертора управляются путем специального алгоритма, при котором происходит последовательная смена структур в силовой цепи. За прямой структурой идет короткозамкнутая и далее – инверсная. Таким образом, мгновенная мощность выходной нагрузки инвертора представляет собой пульсации, протекающие с удвоенной частотой. В связи с этим режим работы первичного источника при прохождении через него пульсирующих токов, должен учитывать расчет определенных помех, образующихся на входе инвертора.

ПРЕОБРАЗОВАТЕЛИ НАПРЯЖЕНИЯ ДЛЯ ДОМА

В настоящее время широкое применение преобразователи напряжения нашли в быту. Их стали использовать в домашних условиях в качестве резервных или аварийных источников питания, задача которых обеспечить работу бытовой техники в случае несанкционированного отключения сети централизованного электропитания.

Как правило, преобразователь напряжения для дома представляет собой комбинацию инвертора с одной или несколькими аккумуляторными батареями. В коттеджах и загородных домах (дачах) их дополняют также устройствами, способными заряжать аккумуляторы.

В отдельных случаях для этого могут использоваться солнечные батареи или ветрогенераторы.

К инверторам, предназначенным для использования в домашних условиях, чаще всего подключают маломощную бытовую технику:

телевизоры;
компьютеры и пр.

При этом необходимо помнить об электроприборах, например, холодильниках, электронасосах и др., которым для работы необходима подача электропитания с «чистой синусоидой», что требует приобретения значительно более дорогих устройств.

В местах, где отсутствует централизованная электросеть можно, рассчитав необходимую электрическую мощность, организовать систему электропитания целого дома. Однако это потребует приобретения достаточно дорогого оборудования.

Например, стоимость инвертора мощностью 10…60 кВт составляет не менее $20000. Использование подобного рода устройств целесообразно в случае организации систем электропитания на основе альтернативных источников энергии.

Если сравнивать классический блок бесперебойного питания (UPS), работающий в режиме online, с преобразованием напряжения, то сочетание компонентов «аккумуляторная батарея+инвертор» выглядит предпочтительней по ряду причин, среди которых:

щадящий режим работы аккумуляторов;
большой выбор аккумуляторных батарей;
возможность параллельного подключения нескольких преобразователей и пр.

На отечественном рынке электрооборудования импульсные преобразователи представлены в достаточно широком ассортименте. Особой популярностью пользуется, например, продукция тайваньской компании Mean Well и голландской фирмы Victron Energy.

Продукция этих производителей отличается высоким качеством и обладает большим количеством различных функций. Так преобразователи типа DC/AC обеспечивают защиту рот глубокого разряда аккумуляторных батарей, контролируя величину минимального входного напряжения. Контролируют они и параметры выходного сигнала.

Все модели этих компаний имеют большой запас мощности, что позволяет им выдерживать большие перегрузки, возникающие при запуске электроприборов. Ряд устройств обеспечивает получение на выходе синусоиды высокого качества, что позволяет подключать к ним самое требовательное электрооборудование.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Преобразователь напряжения на основе КР1006ВИ1

Преобразователь напряжения, выполненный на основе генератора импульсов на микросхеме DA1 КР1006ВИ1, усилителя на основе полевого транзистора VT1 и индуктивного накопителя энергии с выпрямителем и фильтром, показан на рис. 10.

На выходе преобразователя при напряжении питания 9В и потребляемом токе 80…90 мА образуется напряжение 400…425 В. Следует отметить, что величина выходного напряжение не гарантирована — она существенно зависит от способа выполнения катушки индуктивности (дросселя) L1.

Рис. 10. Схема преобразователя напряжения с генератором импульсов на микросхеме КР1006ВИ1.

Для получения нужного напряжения проще всего экспериментально подобрать катушку индуктивности для достижения требуемого напряжения или использовать умножитель напряжения.

АВТОМОБИЛЬНЫЕ ПРЕОБРАЗОВАТЕЛИ НАПРЯЖЕНИЯ

С увеличением количества автомобилей возросла потребность использования в процессе их эксплуатации различных бытовых приборов, в том числе работающих от переменного напряжения 220В.

Для этого и были разработаны автомобильные инверторы, с помощью которых постоянное напряжение от автомобильного аккумулятора +12 В (легковые автомобили) или +24 В (грузовой автотранспорт) преобразуется в переменное 220 В. К ним можно подключить электробритву или электродрель, зарядить ноутбук и пр.

Автомобильный инвертор является генератором напряжения, форма которого приближена к синусоиде. При этом ток на выходе прибора не зависит от величины тока на входе и его можно регулировать практически от нуля до максимума. Точно также теоретически можно регулировать частоту и напряжение.

Упрощенно электрическую схему автомобильного конвертора можно представить в виде трансформатора, на первичные обмотки которого напряжение подается через тиристорные ключи. Поочередно включая обмотки тиристоры создают на выходе трансформатора переменный ток.

При этом формируется модифицированная (ступенчатая) синусоида, но это никак не влияет на работоспособность большинства бытовых приборов.

Преобразователи для использования в автомобилях обладают достаточно высоким КПД, который достигает 90%, что свидетельствует о достаточно высоком качестве получаемой синусоиды.

Потребитель в процессе эксплуатации прибора имеет возможность выбрать один из трех режимов его работы:

Рабочий режим, обеспечивающий длительную работу инвертора с номинальной мощностью.
Режим перегрузки, который позволяет получить от прибора значительно большую мощность, чем при работе в обычном режиме. Однако в таком режиме инвертор не должен работать более 30 мин.
Пусковой режим используется при необходимости получения моментальной мощности при высокой нагрузке (запуск электродвигателя и пр.).

Внимание! Эксплуатируя инвертор, не рекомендуется постоянно включать его на максимальную мощность. Выбирать режим его работы необходимо, исходя из величины нагрузки.. Выбирая конвертор для авто основное внимание необходимо обратить на его мощность

Выбирая конвертор для авто основное внимание необходимо обратить на его мощность

Ее величина должна быть заведомо больше мощности подключаемых устройств

Кроме того немаловажное значение имеет и тип подключаемых электроприборов. Если к автомобильному инвертору предполагается подключать приборы, потребляющие при запуске значительные токи, то приобретать нужно прибор, обладающий соответствующей мощностью (от 300 до 2000 Вт)

Выбирая конвертор для авто основное внимание необходимо обратить на его мощность. Ее величина должна быть заведомо больше мощности подключаемых устройств

Кроме того немаловажное значение имеет и тип подключаемых электроприборов

Если к автомобильному инвертору предполагается подключать приборы, потребляющие при запуске значительные токи, то приобретать нужно прибор, обладающий соответствующей мощностью (от 300 до 2000 Вт).
