Чудо лопата своими руками: чертежи, размеры, видео

Из чего и как делать

Конструкции, как вы видели, разные, но набор материалов будет примерно одинаковым. Отличается их количество, а сечение и характеристики остаются неизменными.

Использовать можно круглую или профилированную трубу, металлические прутки или «детали» от вил

Материалы для изготовления

Начинают в основном с изготовления каркаса. Его чаще делают из профилированной трубы, оптимальное сечение 30*30 мм или около того. Важна при этом толщина стенки — не менее 3 мм. В некоторых моделях использовали уголок. Ширина полочки тоже около 30 мм, толщина металла — не менее 3 мм.

Ручку можно сделать из той же профильной трубы, можно использовать круглую. Важна также толщина стенок. В принципе, сделав фиксатор, можно использовать деревянный держак от лопаты. Некоторые покупные модели предусматривают установку именно деревянного держателя.

Основное внимание надо уделить материалу, который используют для зубьев рабочих вил. Это должна быть хорошая конструкционная сталь

Вилы делают из прутка не менее 8 мм в диаметре.

Из чего делают их умельцы:

Отрезают от обычных вил, приваривают на чудо-лопату.
Распрямляют пружины подвески.
Распиливают на узкие полоски автомобильные рессоры.

Если удастся найти хороший пруток — круглый, квадратный или шестигранный — не важно, вам будет намного проще. Неплохой вариант, кстати, с вилами

Но брать надо хорошие, а это недешево. И еще: рассчитывайте размеры чудо-лопаты так, чтобы рабочие вилы имели 8 штырей. Тогда нужно будет купить две шутки обычных вил.

Если конструкцию выбрали с двумя вилами — рабочими и упорными, на упорные можно ставить отрезки подходящей длинны металлического прутка. Нагрузки тут не такие высокие, так что прочности должно хватить. Диаметр прутка — 10 мм, можно использовать ребристую арматуру, которую применяют при армировании фундамента.

Размеры

Большинство фирм, которые выпускают чудо-лопаты имеют целый ряд размеров данного изделия. Люди у нас разные по комплекции и по физической подготовке. Для мужчин можно делать более массивные модели, а для женщин и пожилых людей — меньше и легче. В среднем размеры такие:

Ширина рабочей части — от 45 см до 60 см. Больше делать не стоит: будет тяжело копать и производительность только уменьшится, а не возрастет.
Длинна штырей рабочих вил 220-300 мм.
Расстояние между штырями — 70-80 мм.
Длина ручки — по росту, удобнее, если она заканчивается в районе плеча.

Размеры чудо-лопаты можно подбирать «под себя» — важно чтобы работать было удобно

Все остальные размеры подбираете в зависимости от конструкции и используемого материала.

Чертежи

Рабочие вилы чудо-лопаты

Детализация упора и вил упора

Полная конструкция с передним упором

Вариант с одними вилами и рамой-упором сзади

Другие размеры копалки и отличается конструкция упора

Легкокоп с цельногнутой ручкой

Построенная лестница на второй этаж своими руками поможет вам сэкономить деньги при отделке загородного дома или дачи и обойтись без помощи мастера. На.

Теплица – такой же символ современной эпохи, как космические полеты, компьютеры с интернетом, роботы и ядерная энергия. Это не преувеличение. По данным.

В наше время, очень многие дачники интересуются, как можно построить хозблок правильно своими руками, ведь это крайне полезное помещение. Его полезная.

Освоение целины без перекопки

Садовод-новичок, только что получивший в свое распоряжение новенький участок, который много лет или вообще никогда не обрабатывался, обычно приходит в ужас. Как превратить это неровное, заросшее сорняками поле в ухоженный плодоносящий огород или сад? С чего начинать? За что хвататься? И в первую очередь, хватается, конечно, за голову…

Однако целина должна восприниматься садоводами не как надвигающийся кошмар, а как подарок. Вместе с неосвоенной целиной нам дается возможность с самого начала создать на своем клочке земли плодородную почву. Не высосать из нее все, что накопилось за долгие годы пребывания “под паром”, а по-настоящему создать. Освоение целины без перекопки – это первый шаг к огородничеству в тесном содружестве с природой.

Первое, что хочется посоветовать по поводу освоения целины на принципах природного земледелия – запаситесь терпением. Получилось у вас заложить всего три грядки за сезон? Вот и славно, в следующем году они уже будут работать на вас, а вы продолжите постепенное освоение своего участка.

Первый шаг в освоении участка: косьба

Если мы твердо решили, что копать землю в своем огороде не намерены, это не значит, что работать нам не придется вообще, а природа все сделает за нас. Работы будет много, но она будет совсем иная. И первое дело, которое рекомендуется выполнить на целинном участке, – скосить все сорняки. Желательно скосить пораньше, до цветения.Всю скошенную траву можно оставить лежать прямо на земле на корм червям и прочим обитателям почвы, а можно сгрести вилами в большую кучу, чтобы потом использовать при устройстве гряд в качестве мульчи.

Освоение целины без перекопки: планирование и разметка

Следующий этап освоения подразумевает не столько физический, сколько умственный труд. Необходимо обдумать, спланировать, начертить, нарисовать, а впоследствии разметить на месте будущие грядки и междурядья.Можно идти классическим путем и разметить грядки метровой ширины при 60-70 сантиметрах свободного пространства между ними.

Многие природные земледельцы склоняются сейчас в пользу узких грядок с широкими проходами. Как говорится, что легче – посадить 50 растений и собрать 50 килограмм урожая или посадить 10 растений и собрать с них те же 50 килограмм? Узкие грядки направлены именно на то, чтобы получить больший урожай с меньшей площади. Кроме того, широкие проходы в будущем и косить будет легче, и травы в них нарастет больше (именно скошенная в проходах трава станет основной мульчой для наших будуших грядок).

А можно вообще соригинальничать: сделать грядки круглыми, треугольными, несимметричными – в этом вопросе на все воля ваша.

На что еще важно обратить внимание при планировании грядок? На климат! Если жаркое и засушливое лето является нормой для вашего региона, не стоит увлекаться высокими грядками в коробах, вам лучше подойдут органические траншеи, утопленные грядки. В прохладных и дождливых климатических зонах все с точностью до наоборот. Если с погодными условиями полная неопределенность, если часто бывают резкие перепады температур, предпочтительнее плоские грядки прямо на земле

Если с погодными условиями полная неопределенность, если часто бывают резкие перепады температур, предпочтительнее плоские грядки прямо на земле.

Освоение целины без перекопки: устройство грядок

Итак, колышки вбиты, грядки размечены. Пришло время заняться ими вплотную. Самая большая проблема целины – это многолетние сорняки. Их корни уже давно ушли глубоко в почву, да и семена повсюду. Поэтому главная задача садовода – заглушить сорняки, не дать им возможности прорасти. И задача эта решается с помощью затемнения. В этой связи какой бы вид грядок вы не выбрали – короба, траншеи или плоские гряды на земле – грядку необходимо изолировать от света, чтобы у корней и семян сорных трав не было возможности прорасти. Обычно с этой целью место под грядку выстилается несколькими слоями (3-5 слоев) картона или газет, либо закрывается черной светонепроницаемой пленкой.

Конструкции

Кроме того варианта, что показан выше (под названием «Торнадо», «Землекоп» или «Пахарь»), есть еще несколько вариантов конструкций чудо-лопаты под разными названиями.

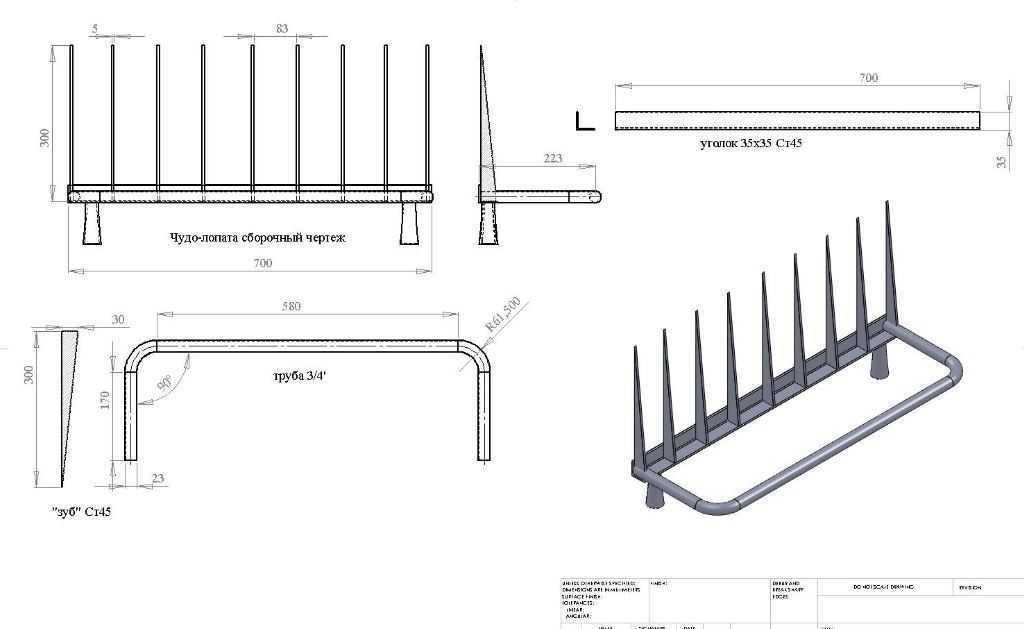

Сборочный чертеж чудо-лопаты

Рыхлитель почвы без переднего упора

Эта конструкция также имеет рабочие и опорные вилы, но не имеет переднего упора. Потому она менее громоздкая, чуть меньше весит. Но передний упор дает повышенную устойчивость при работе. А вес при перетаскивании не так уж важен.

Ручка приделана к рабочим вилам, задний упор приварен к гребенке вторых вил. Обе эти конструкции подвижно соединены между собой (можно использовать даже дверные петли).

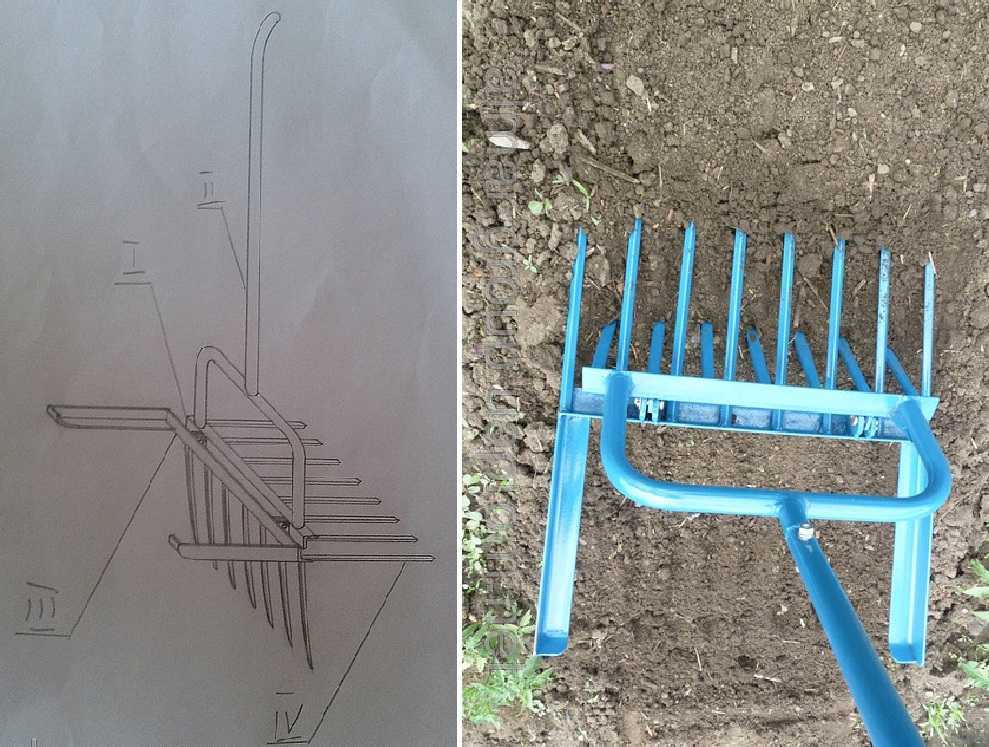

Рыхлитель чудо лопата для легкой обработки земли

На фото одна из реализаций, которая сделана на основе уголка и круглой трубы. При работе загоняют штыри в землю нажав на перекладину, а не на упор, как в большинстве моделей.

https://youtube.com/watch?v=oWsuT1fpaF0

Копалка

Вариант под названием «Копалка» — это по сути широкие вилы с упором для более легкого выворачивания и высокой мощной ручкой.

Чудо лопата «Копалка»

Особенность этой конструкции в упоре и регулируемой ручке. Она фиксируется двумя болтами, подбирается под рост работающего человека.

Упор не стационарный, а подвижный. Он закреплен на раме. При погружении штырей в грунт на него надавливают ногой, потом не снимая ногу, выворачивают нажимая на ручку вилы из земли.

Копалка в действии

Физическая нагрузка при работе невысокая, работа продвигается быстро. Но эта чудо-лопата не пойдет для жестких и комковатых почв: она не дробит почву. Она под собственным весом проминается через вилы. Но подобное возможно только на рыхлых грунтах. На глине или черноземе лучше иметь вторую гребенку со штырями.

Как сделать чудо-копалку смотрите в следующем видео.

Легкокоп

Эта конструкция чудо-лопаты немного отличается от предыдущей. Упоры в ней округлые, ручка дугообразная, но основа конструкции такая же. Некоторый недостаток — нет возможности регулировать ручку, а в остальном все также — подвижный упор и рабочие вилы.

Два варианта под названием «Легкокоп». Наиболее простой рыхлитель для огорода, сада и дачи

Лучше эта вариация или хуже сказать сложно. Можно было бы оценить только сравнив работу обоих экземпляров на одном участке.

Если вы посмотрите следующее видео, увидите, что копать подобной чудо-лопатой можно не только рыхлые почвы, но и тяжелые

И второе, на что можно обратить внимание — все-таки для такого грунта лучше иметь вторую гребенку штырей, об которую можно раздробить вывернутые комья. https://www.youtube.com/embed/zOHwdU2PGFs

Как бороться с животными-вредителями

Методы борьбы против различных видов животных-вредителей очень схожи между собой. Однако могут отличаться по эффективности.

«Биологическое оружие». Коты охотятся не только на мышей и крыс. Они могут поймать даже крота. Однако, какими бы способными домашние любимцы ни были, с большой численностью грызунов кошки справиться все равно не смогут.
Механические ловушки (различные душилки и давилки). Сделать устройства и установить нетрудно, проблематично поймать в них животное. Главное условие – найти свежую кучку земли и раскопать ее. Зверьки не любят сквозняки, вернутся все исправить и попадут в ловушку. Но таким образом можно выловить лишь единичных вредителей. А как известно, их популяция, особенно крыс и мышей, быстро увеличивается. То есть, понадобится очень много устройств. Метод негуманный и к тому же малоприятный, поскольку никому не понравится потом очищать капканы от остатков.
Звенящие, гремящие, вибрирующие устройства. Изготовить их можно самостоятельно. В первую очередь такие самоделки не понравятся кротам и слепышам.
Затопление нор. Сомнительный способ, учитывая, что общая протяженность тоннелей может достигать 250 м. С одной стороны понадобится огромное количество воды, а с другой – такой способ борьбы грозит банальным переувлажнением почвы.
Выкуривание животных из нор. По «эффективности» не уступает затоплению. Исключение могут составлять дымовые шашки, установленные профессионалами из СЭС. Однако это тоже спорный вопрос.
Ультразвуковые отпугиватели. Ультразвуковые волны от правильно установленных устройств не нравятся подземным жителям, и те стараются покинуть участок.
Высаживание растений. В первую очередь рекомендуют черную бузину, поскольку ее корни насыщают почву веществами, которые не переносят грызуны. С одной стороны этот декоративный кустарник украсит любой участок, а его ягоды можно использовать с лечебной целью (хотя бы сделать компот и пить его при кашле). С другой стороны бузина быстро разрастается, образуя заросли, если ее постоянно не контролировать. Альтернативой бузине могут служить чеснок, пижма, чернокорень лекарственный, рябчик императорский, мята, полынь.
Различные «народно-варварские» методы. Прикапывание бутылок с растительным маслом, разбрасывание сахара, смешанного с известью, использование смеси из гипса, муки и подсолнечного масла или толченого стекла с пшеничной кашей и животным жиром. Рецептов много, и они, бесспорно, дают результат.
Прикапывание по периметру участка стеклоткани, мелкоячеистой сетки, металлических листов, шифера и подобного материала. Дело трудоемкое, но метод действительно работает. Такое ограждение не пускает вредителей на огород.
Средства с резкими запахами (нафталин, креолин). Пропитанные веществами опилки или кусочки ткани раскладывают вокруг стволов деревьев, винограда и кустарников перед укрытием на зиму. Это отпугивает грызунов, и кора остается целой.
Химические препараты. Их раскладывают вокруг нор. Однако нет гарантии, что они привлекут вредителей, когда кругом и так много пищи. Более того, есть риск, что ядовитые приманки могут съесть птицы или другие животные (все зависит от состава средства). Но и на этом недостатки данного метода не заканчиваются. Могут отравиться домашние питомцы, польстившись на легкую добычу, которая уже отведала «угощение».

На самом деле вредителей в земле намного больше. Это связано с тем, что многие насекомые личиночную стадию проходят именно в грунте, где всегда можно найти пропитание в виде корнеплодов и корней растений, а заодно и защиту от неблагоприятных погодных условий и естественных врагов – птиц и мелких животных.

Животные, обитающие в почве и вредящие огороду, ведут скрытый образ жизни, изредка появляясь на поверхности земли, да и то по ночам. Поэтому их тоже трудно поймать, и война с ними еще более трудная, чем с насекомыми. Успех в ней может быть гарантирован только при двух условиях: наличие «ангельского» терпения и применение эффективного метода. Это значит, что не нужно пробовать все подряд, а использовать только проверенные способы.

Советы начинающим

Трудовая дисциплина – это не только умение заставить себя трудиться. Это ещё и умение, если надо, заставить себя отложить вилы, секатор, лейку и перевести дух.

Польза своевременного отдыха доказана научными исследованиями. Даже солдаты во время марш-броска могут пройти большее расстояние за меньшее время, если то и дело останавливаются на привал. После небольшой передышки они могут идти быстрее, и эта разница в скорости с лихвой перекрывает затраты времени на «перекур».

Переутомившийся человек не только работает медленней. Он хуже и соображает, а это уже чревато травмой. Отказываясь от отдыха, дачник рискует нечаянно полоснуть по руке острым инструментом или опрокинуть на себя растворитель. А ещё можно напутать и дать случайно растению слишком большую дозу удобрения. Или забыть на участке лукошко с только что собранной земляникой…

Отдых, кстати, не обязательно должен быть пассивным. К примеру, если вы любите собирать ягоды, то можете «разбавлять» этим занятием окучивание картошки.

Продумайте заранее ваш дачный день, перемежайте лёгкую работу, тяжёлую и приятное безделье-раздумье. Создайте свой ритуал — перед отъездом с дачи обходите весь участок и наблюдайте где что надо обрезать, где пересадить. Тогда за неделю весь план работ утрясется и не будет аврала.

Если вы хронически не успеваете сделать все запланированные дела не только на даче, но и на работе, и дома, возможно, вам нужно читать не садовую литературу. Модные книги по так называемому «тайм-менеджменту» обычно считают необходимыми только карьеристам, однако и огороднику они помогут грамотно спланировать день. И имейте ввиду: сразу создать свой огород без перекопки вряд ли получится, наберитесь терпения. Лишь постепенно и грамотно упрощая размещение культур, а также улучшая инфраструктуру сада, вы добьетесь баланса между трудом и отдыхом.

Плюсы осенней перекопки

Осенью большие комья земли разбивать не следует, они помогают задерживать снег и талую воду. Если переворачивать крупные комья, вредители и семена перемещаются на поверхность, погибают в морозную погоду. Рыхлый грунт насыщается воздухом, поэтому остатки растений быстро разлагаются, наполняют грядки питательными веществами.

Перекапывать грядки важно, чтобы полностью уничтожить сорняки, внести удобрения. Многие предпочитают делать это вручную, чтобы надежно избавиться от сорных растений, равномерно внести питание

Одновременно разрушаются норы и ходы мелких грызунов, вредителей.

Как сделать модель отца Геннадия?

Свою модификацию модели священника предложил житель Днепродзержинска Н. М. Мандригель. Ее основное отличие состоит в том, что для изготовления конструкции можно использовать детали, бывшие в употреблении. Чтобы сделать чудо-лопату в домашних условиях, понадобятся:

руль от велосипеда – для рукоятей;
труба, сделанная из нержавеющей стали – для черенка;
стальная лопата – вместо дугообразной пластины;
подвижный стальной штырь или с пружиной – для легкого погружения основной детали в грунт (его высота регулируется в зависимости от того, насколько глубоко вскапывается земля).

Сделать лопату удается в несколько этапов. При желании ее можно изготовить за 1 день.

Руль выравнивают. Руками будет легче оказывать на него давление. На концы можно натянуть куски от старого шланга.
Штырь снизу заталкивают в трубу острым концом наружу. Для придания ему статичного положения используется болт 2,11 М8.
Руль приваривается к трубе (к противоположному концу от штыря).
Внизу слева и справа крепится сваркой лопата.

Человек оказывает легкое давление на рукояти, штырь погружается в землю, а за ним – лопата. Рулем совершается вращательное движение влево или вправо, и ком земли устремляется вместе с лопатой в сторону.

Приспособления для перекопки огорода

Но вот буквально на днях, под моросящим дождем, решил произвести пересадку старых кустов малины на новое место для омоложения. Для этих целей я взял ту самую лопату и выкопал ямки для новых кустов. А вот с выкапыванием старых, пришлось повозиться.

Но беда была вовсе не в этом. Через некоторое время усиленных работ лопата треснула. Вначале я подумал что треснул, как обычно черенок, но когда я очистил лопату от комьев земли обнажилась трещина которая прошла почти по всей центральной части.

Пришлось попрощаться с китайской “рельсовой сталью”.

После такой неудачи на даче я решил вновь пробежаться по новым альтернативным изобретениям. О некоторых уже писал, но в этот раз решил вставить для пояснения видеоролики с обзорами возможностей этих ручных инструментов, так сказать, в действии. Как говорится, лучше один разу увидеть, чем ни один раз не прочитать.

Садово-огородный рыхлитель «Крот»

Это пожалуй самое известное изобретение последних лет. Про лопату-крот мы уже писали на сайте. Так что можете почитать более подробно про устройство и технологию перекопки там. А пока советую посмотреть видеоролик «Крота» в действии, как минимум выигрыш в три раза по времени и качеству.

Но мне уже написали, что это изобретение подходит далеко не для всех типов почвы, да и к тому же вес устройства не всем под силу. У данной конструкции множество вариаций, которые придумали изобретатели из разных районов России.

Но далеко не все они, к сожалению подходят для перекопки жирного суглинка или дёрна.

Вилы с опорой

Ещё одно приспособление из тоже серии что «Крот», «Землекоп» и «Пахарь». По своей сути это тоже расширенные и упрочненные вилы, но в данном случае ещё и с опорой. Удобна для пожилых людей. Происходит рыхление. Также подходит для выкапывания картофеля.

Лопата с рулем

Так я назвал, с вашего позволения эту диковинную реализацию изобретения для перекопки почвы. Точнее отвала. Ручка дополнена велосипедным рулем, а сама часть для почвы смещена относительно центра.

всё подробно объясняет. Земля как видим из видео, сухая песчаная и легко берётся даже тяпкой. Только вот выдержит ли эта конструкцию жирный увлажненный чернозём? Пишем ваши идеи, советы рекомендации.

Ещё один плоскорез с колесом

Широкое лезвие плоскореза базируется на раме с велосипедным колесом. Подходит для поверхностной обработки почвенного слоя, среза сорняков и рыхления земли. Однако вскопать грядки таким колесом у вас не выйдет.

Ещё один плоскорез, но не Фокина

В конце 80-х, у моих родителей был такой плоскорез, который они использовали для прополки картофеля. Такую же конструкцию продолжают создавать разные домашние изобретатели. Опять же хочется отметить, что плоскорез подходит в основном для прополки и рыхления почвы, а не для перекапывания под грядку.

Лопата-плоскорез “Гений”

Необычное совмещение в одном инструменте двух казалось бы не сочетаемых приспособлений позволила создать весьма полезный инструмент. Однако, как мне кажется производительности от него ждать не приходится.

Торнадо

Нет, это не смертоносный ветер, а необычная конструкция, которой тоже можно вспахать огород. Но для полноценной перекопки он всё же не подходит. Хотя авторы этого видеоролика

В завершении статьи хочется сообщить, что к выбору новой техники, даже ручной, необходимо подходить с умом, внимательно изучая и пробуя на прочность своими руками те инструменты которые вы собираетесь приобрести. Стоит также отметить, что качество материалов из которых изготовляется современные ручные приспособления для работ на даче оставляет желать лучшего. Не стыдно ли вам, господа производители?

P. S. В этом году делаю следующий эксперимент. Приобретаю «Землекоп», стальную штыковую лопату (лопата из металла неизвестного происхождения не выдержала, читайте об этом в самом начале статьи) и большой плоскорез Фокина. В течении всего сезона буду эксплуатировать эти приспособления в полную силу, а по окончании сообщу о результатах.

В саду и на огороде очень много работы, но самая изнурительная — перекопка земли, ее культивация и удаление сорняков. Копать начинают загодя, небольшими участками, так как нагрузка слишком большая.

В разы снизить сложность и при этом ускорить процесс минимум в два раза поможет чудо лопата. Это относительно недорогое и несложное приспособление действительно работает, причем даже на сложных почвах.

Недостатки

Чудо лопата православного монаха – прекрасное орудие, реально облегчающее работу дачникам и землекопам. Но она подходит не для всякой почвы, на глинистых землях и на черноземе перевернутый пласт нужно сразу же разбивать, иначе он высохнет до каменного состояния, тогда с ним уже трудно будет работать. Говорят, что для повторной перекопки участка она годится, а вот целину копать – очень мешают корни сорняков. Она поворачивает срезанный пласт земли максимум на 180 градусов, а когда перекапывается участок с травой или после злаков, землю нужно полностью переворачивать, чтобы корни оказывались наверху.

Выкапывать картофель чудо лопатой пробовали, но это не так удобно, как сажать картофель ею. Она хорошо подхватывает куст, но поворота не хватает, чтобы весь картофель оказался наверху.

Хорошо было бы иметь в хозяйстве разные модификации лопат и другие орудия, облегчающие жизнь огородника-землекопа. В качестве рыхлителя замечательно использовать ручной культиватор «Торнадо». Некоторые умельцы приспосабливают шнек для рыхления земли, а лопата со шнеком стала незаменима при ручной уборке снега. «Торнадо» тоже облегчает физический труд при обработке земли. Его телескопическая ручка настраивается так, чтобы человек не склонял спину, а прямая спина устает меньше. «Торнадо» – прекрасный помощник при удалении сорняков.

Его ставят над кустиком, потом вдавливают в землю, проворачивают и выдергивают, зубья прокручиваются вокруг растения и выхватывают его из почвы вместе с корнем. «Торнадо» полет, рыхлит, убирает мусор с огорода. Что он еще может сделать, так это выкопать лунки для посадки растений, убрать крупные сорняки – все то, для чего без культиватора «Торнадо» пришлось бы наклоняться или сидеть на корточках. «Торнадо» можно даже приспособить для пересадки клубники, его зубья вполне могут захватить кустик, вывернуть его из земли, не повредив корни. Человек всегда старается усовершенствовать свои орудия, рыхлитель-культиватор «Торнадо» и чудо лопата тому прекрасные примеры.
