Как сделать ендову на крыше

Особенности монтажа по типу кровли

Монтаж ендовы начинается с обрешетки. Усилить ее над внутренним углом, образованным совмещением скатов, надо для увеличения противостояния нагрузкам от снежных сугробов. Обрешетка создается сплошная из обрезной доски. Для защиты ее поверхностей от грибка и влаги выполняется пропитка антисептиком.

Еще до начала монтажа обрешетки важно учесть, по какой схеме сделана стропильная система на участке, где будет расположен желоб. Места переходов плоскостей скатов должны образовывать ровные линии

Причем вся их длина не должна иметь впадин, выступов, искривлений. Соединения бывают двух видов:

1. Встык. Стропила соседних скатов состыкованы под углом торцами. При такой схеме нужны сложные расчеты, чтобы избежать искривлений.
2. Внахлест. Стыковка соседних стропил отсутствует. Расположены они вразнобой. Схема считается простой. Увеличивается вероятность получения прямых линий.

Образующаяся линия в месте стыковки скатов называется прогоном. Чтобы он получился ровный, между краями натяните веревку. Она служит ориентиром при креплении планок.

Обустраивается ендова кровли несколькими способами, что зависит от схемы расположения стропил, используемого кровельного покрытия. При этом обрешетка может быть сделана следующих типов:

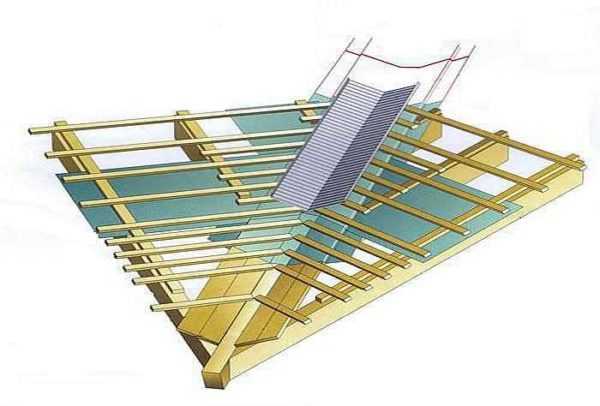

1. Под гибкую кровлю создается обрешетка сплошного типа. Кровельным ковром разжелобки служит гидроизоляция.
2. Если двухскатная крыша из шифера, жесткой черепицы или профнастила имеет разжелобку, обрешетку создают из 2-3 досок шириной 100 мм, крепящихся вдоль стыков. Размеры шага деревянных элементов определяются шириной желоба.
3. Под металлочерепицу монтируют дополняющие рейки, расположенные между основными досками обрешетки.
4. Под ондулин крепят две доски шириной 100 мм, соблюдая между ними расстояние – 150 мм.

Монтаж ендовы требует внимательности, принятия верных решений

Важно соблюдение шага крепежей, точная обрезка кровельного листа. Для надежной герметичности швов пользуются герметиком, уплотнителями

Рекомендации монтажа разжелобок под гибкую кровлю:

1. Обрешетку сплошного типа всей крыши укройте подкладочным ковром. Соседние листы стыкуйте внахлест.
2. По внутреннему углу раскатайте ковер. Края приклейте мастикой, зафиксируйте гвоздиками через каждые 100 мм. Края ковра около 200 мм должны выступать за границы кровельного материала.
3. Желобка длиной больше 10 м укройте несколькими полотнами. Края стыкуйте внахлест до 150 мм с предварительной обработкой мастикой.

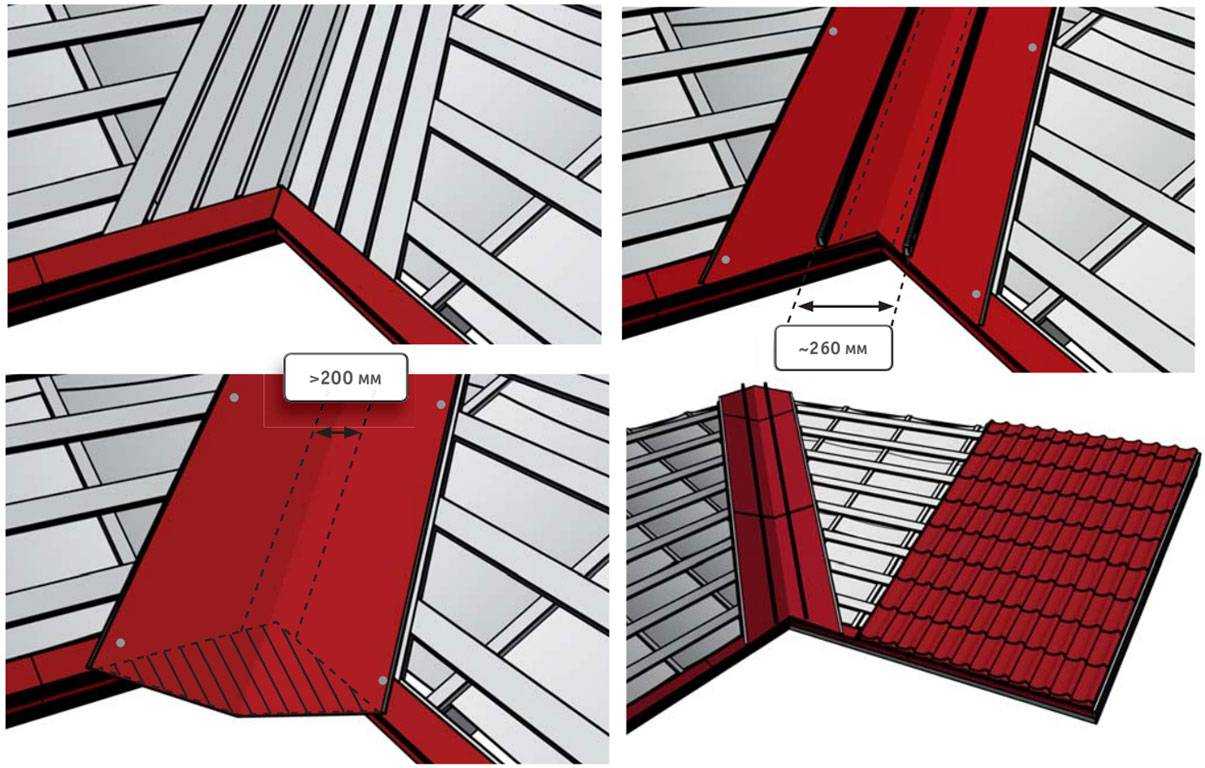

Рекомендации монтажа разжелобок под профнастил и все виды твердой черепицы:

1. Обрешетку укройте гидроизоляцией. Полосы зафиксируйте гвоздями шагом 200 мм.
2. Уложите нижнюю планку. Убедитесь в перекрытии карнизной доски. Планка ендовы должна быть закреплена саморезами по бокам шагом 300 мм.
3. По боковым краям уложите уплотнительные ленты.
4. Подрезкой подгоните кровельные листы и уложите так, чтобы кромка не доходила 100 мм до изгиба желоба.
5. Уложите верхнюю планку ендовы на кровле из металлочерепицы, керамочерепицы или профнастила. Соблюдайте нахлест соседних элементов минимум 100 мм.

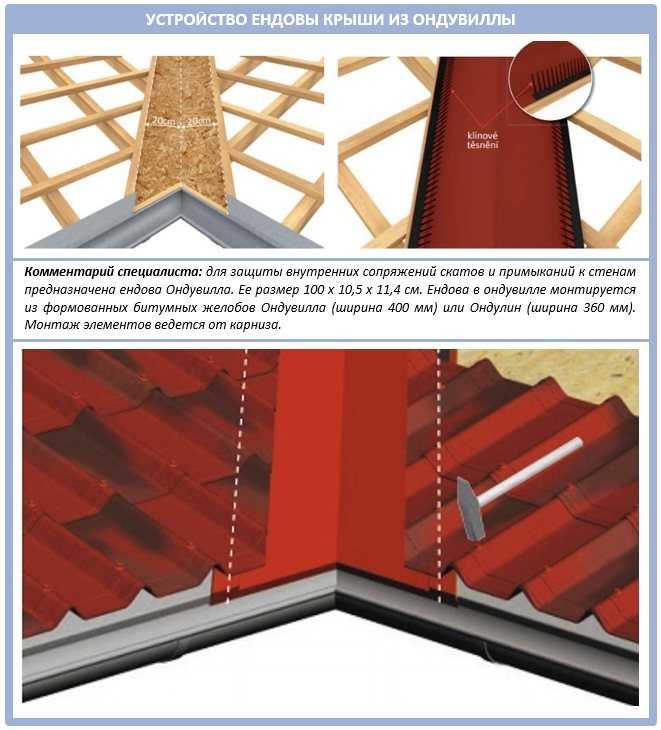

Рекомендации монтажа разжелобок под ондулин:

1. Нижнюю подкладку для ендовы из отдельных деталей уложите внахлест 150 мм. Вкрутите саморезы для фиксации верхних углов каждого элемента.
2. По краям желоба приклейте уплотнитель.
3. Ондулин подрежьте, подогнав под изгиб разжелобка. Уложите листы, прибейте каждую волну максимально дальше от центра желоба.

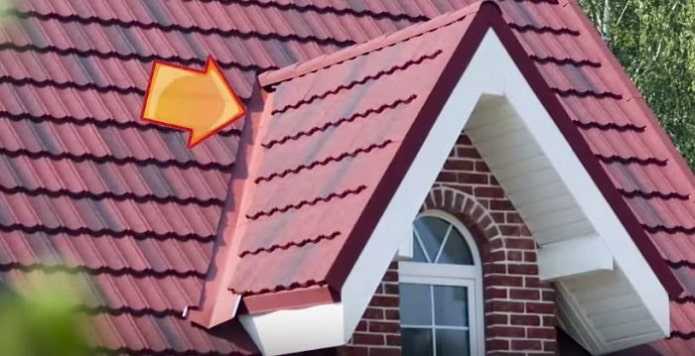

Рекомендации монтажа разжелобок вокруг мансардных и слуховых окон, дверцы выхода на чердак:

1. На участке примыкания крыши к окну или дверце сделайте обрешетку.
2. Вымеряйте длину желоба для расчета подкладочного материала. Если он складывается из нескольких кусков, приплюсуйте нахлесты.
3. По низу желоба наметьте участок изгиба.
4. В противоположную от бортиков сторону отогните предварительно надрезанные части подкладки.
5. Приподнимите ендову выше уровня кровельного покрытия настолько, чтобы удалось подложить под нее бруски.
6. Сделайте герметизацию краев уплотнительной лентой.
7. Подрежьте примыкающий к окну или дверце низ кровельного листа, подсуньте ендову планку.

По функциональности разжелобку можно сравнить с коньком, но она отличается усложненной конструкцией. Если будете соблюдать рекомендации монтажа, все работы сможете выполнить самостоятельно. При неуверенности в своих силах рекомендую обратиться к специалистам.

Монтажные работы

Вопрос о том, как сделать ендову, заслуживает самого внимательного рассмотрения. Необходимо подчеркнуть, что ендова крыши устанавливается и крепится в процессе основных кровельных работ.

Весь процесс разделяется на следующие этапы:

• установка стропильной системы;
• фиксация обрешетки и крепление ендовы;
• монтаж кровельного материала.

Эта классическая последовательность действий при возведении любого индивидуального дома.

В том случае, когда установленное правило нарушается, могут возникнуть неприятные последствия, такие как перекос конструкции и даже разрушение кровли.

Установка стропил

Строительство современного индивидуального дома, как правило, ведется по проекту. Процедура монтажа и обустройства кровельной системы отражена в отдельном разделе проектной документации.

Ендова считается не только наиболее сложным элементом конструкции, но и весьма ответственным.

На вопрос о том, как надо сделать ендову на крыше, в проекте имеется детально проработанные ответы.

Именно на этих местах и укладывается ендова, что важно помнить производителю работ. Конструкция стропильной системы, при всей ее универсальности, рассчитывается под определенный вид кровельного материала

Конструкция стропильной системы, при всей ее универсальности, рассчитывается под определенный вид кровельного материала.

С учетом удельного веса кровли рассчитывается поперечное сечение бруса, который выбирается для стропил.

Накосные стропила, которые устанавливаются по линии сопряжения двух кровельных плоскостей, служат основой для крепления ендовы.

Следующим действием, после установки стропил, фиксируется обрешетка. На этом этапе по линии примыкания устанавливается разжелобок. Обрешетка крепится, начиная от конька по направлению вниз.

Видео:

При монтаже обрешетки на плоской поверхности накосной стропильной ноги фиксируется гидроизоляционный материал и закрепляется нижняя ендова.

Специалисты настоятельно рекомендуют не пренебрегать гидроизоляцией. Для этого удобнее использовать рубероид. Укладывают его снизу вверх.

Если образуются стыки, то их нужно обработать битумной мастикой или другим подобным материалом.

Только после того как ендова обустроена, можно монтировать кровельный материал. Под каждый вид кровли разжелобок нужно готовить соответствующим способом.

Монтаж кровли

Еще на этапе крепления обрешетки необходимо выполнить укрепление конструкции в месте сопряжения двух скатов.

Масса ендовы не настолько велика, чтобы под нее усиливать конструкцию. Причина заключается в том, что именно в этих местах на крыше накапливается снег в зимний период.

Опасность представляет не масса снега, а то, что при потеплении талая вода имеет свойство просачиваться в самые мелкие щели и отверстия.

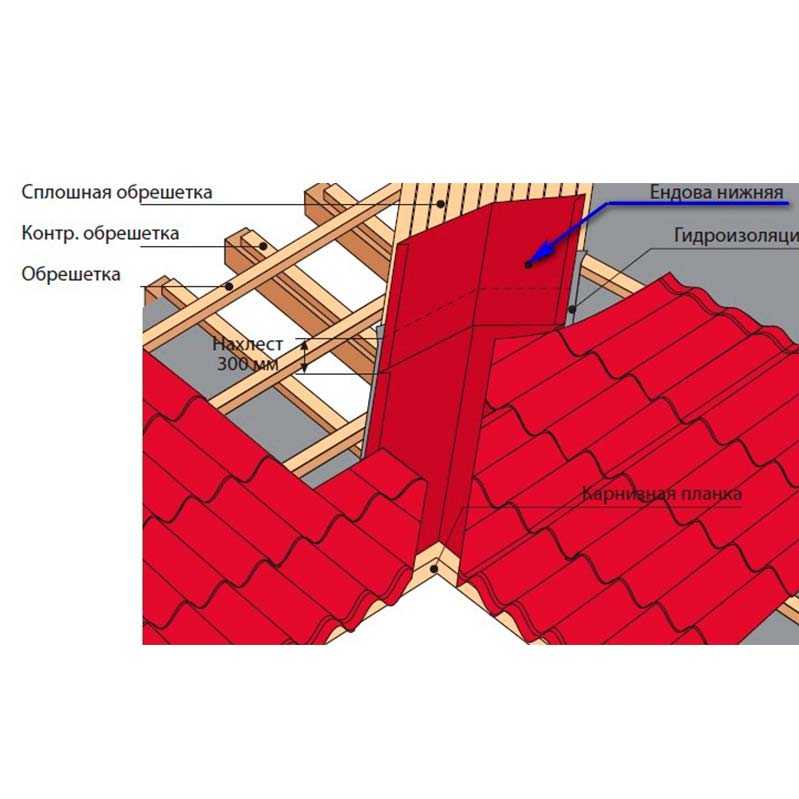

Если для кровли используется металлочерепица, то обрешетка на участке сопряжения скатов усиливается. Первым шагом на обрешетку укладывается и крепится согнутый посередине лист кровельного железа.

По своему функциональному назначению это нижняя планка ендовы. Крепление начинается снизу и выводится под самый конек.

Надо обязательно обеспечить нахлест 15 – 20 см. Места стыков герметизируются битумной мастикой.

Сделанный таким способом желоб обеспечивает беспрепятственный отвод воды с кровли. Когда в качестве кровельного материала применяется шифер или профнастил, в месте сопряжения скатов укладывается две доски, скрепленные в форме желоба.

Затем на этот желоб крепится нижняя ендова.

Когда в качестве кровельного материала используется ондулин, то обрешетку под разжелобок укладывают на расстоянии. Достаточно выдержать зазор 15 см.

Опытные кровельщики знают, как правильно класть мягкий кровельный материал на обрешетку. Монтаж начинается снизу вверх. Первый лист материала крепится вровень с краем кровли.

В этом случае крепить ендову можно гвоздями. После завершения этого этапа укладываются и крепятся кровельные листы.

На финальной стадии фиксируется верхняя ендова, которая в большей степени выполняет декоративную функцию.

Последовательность действий по монтажу ендовы одинакова при использовании любых кровельных материалов.

Видео:

Определение и устройство ендовы

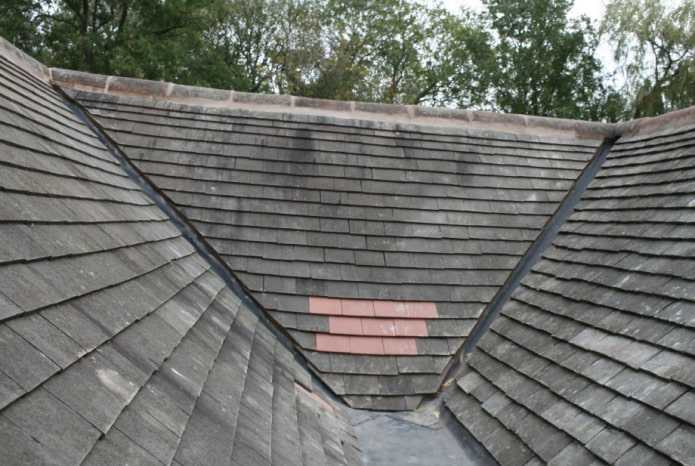

Соединительный узел между смежными плоскостями сложной крыши называется ендовой. От конька она отличается тем, что в точке излома создает отрицательный (внутренний) угол. Среди строителей ендова кровли часто именуется как ендовая, что считается профессиональным сленгом. Конструкция имеет форму желоба. От сложности конфигурации крыши и ряда других факторов зависит количество образуемых желобков.

Важно! Основное предназначение ендовой – отведение с крыши осадков, не допущение проникновения под кровельное покрытие в местах стыковки воды и мусора. Количество желобов определяется на этапе проектировки кровли

В расчет берутся следующие факторы:

Количество желобов определяется на этапе проектировки кровли. В расчет берутся следующие факторы:

• Сложность крыши. Наиболее распространенные конфигурации в виде креста, букв «Г» и «Т».
• Наличие, количество дополнительных элементов. К таковым могут относится слуховые и мансардные окна.

Во время проектировки создается точный план, где схематично указаны все примыкания скатов кровли. Схему разделяют на отдельные части. Маленькие квадраты и прямоугольники – обозначают пристройки. Большой прямоугольной фигурой выделен дом. На схеме обозначаются прогоны, смещаются углы кровли дома и каждой пристройки, определяются места расположения желобов.

Ендову строители часто называют разжелобкой. Обустраивать узел нужно по следующим правилам:

1. Ендова состоит из двух частей. Монтаж нижней планки выполняйте до укладки кровельного покрытия, а верхней – после его окончания.
2. Никогда не применяйте гвозди для фиксации планок.
3. Разжелобок собирайте по направлению снизу вверх. Стыки герметизируйте, используя битумный, каучуковый или полимерный клеевой состав.
4. По стандарту для кровли из профнастила внутренняя планка выполнена из меди или оцинковки. Рекомендую заменить ее на оцинкованный лист с дополнительным полимерным покрытием. Планка такой конструкции лучше противостоит температурным перепадам в диапазоне от –60 до +120оС. Верхний элемент в любом случае будет выполнен из того же материала, что и профнастил.
5. Приклейте по ребру разжелобка уплотнитель. Лента исполнит роль утеплителя, предотвратит просачивание влаги под кровельный материал.
6. Планки фиксируйте саморезами по краям или кляммерами за борта.
7. Чтобы через бортики во время ливня не переливалась вода, сделайте их выше 2 см.
8. Отбортовку разжелобка расположите так, чтобы по всей длине соблюдалось прикосновение к торцу рейки обрешетки.
9. При сборке разжелобка из нескольких планок укладывайте каждую деталь внахлест минимум 100 мм.

Чем меньше наклон ската кровли, тем надежнее делайте гидроизоляцию.

Совет! Проектировку ендовой доверьте специалистам, которые сделают точный расчет с учетом осадочных и ветровых нагрузок. Если вы самостоятельно это выполните с ошибками, разжелобок будет протекать во время сильных дождей и образования талых вод.

Верхние планки ендовой изготавливаются из того же материала, что и основное кровельное покрытие. Нижний элемент спрятан. Соответствие для него по материалу и дизайну с кровлей необязательно.

Для шиферной крыши нужны асбоцементные доборы. Выпускают их редко из-за малой востребованности кровельного материала устаревшего образца. По этой причине на шиферных крышах часто встречаются ендовы из оцинковки. Эстетичность кровли страдает, но сам узел с технической стороны правильно устроен и надежно функционирует.

Внимание! Для мягкой кровли из битумной черепицы и рулонных материалов планки ендовой не применяются. Герметизация разжелобка происходит по другой технологии. . Крыши сложных конфигураций в местах стыка скатов зимой задерживают большое количество снега

Самостоятельно он не сходит, а с приходом оттепели увеличивается угроза образования протечек. Чтобы избежать аварийной ситуации, греющий кабель укладывают по всей длине линии разжелобка

Крыши сложных конфигураций в местах стыка скатов зимой задерживают большое количество снега. Самостоятельно он не сходит, а с приходом оттепели увеличивается угроза образования протечек. Чтобы избежать аварийной ситуации, греющий кабель укладывают по всей длине линии разжелобка.

Зачем нужен разжелобок

Образованный скатами крыши внутренний угол — самое уязвимое место для разного рода осадков и труднодоступное для обслуживания/ремонта. В своеобразное ущелье стекает вода, образуя бурные реки, зимой залеживается снег.

Разжелобок призван облегчить скатывание воды, не допуская отсыревания конструкции кровли.

Ендова — это своеобразная вогнутая подкладка по длине всего угла, проложенная под стыком скатов. Как узнать, много ли будет таких кровельных узлов на крыше вашего дома? На это повлияет:

1. Форма крыши – Т, Г или крестообразная.
2. Количество архитектурных форм, например, мансардных/слуховых окон.

Конструктивные особенности разжелобка

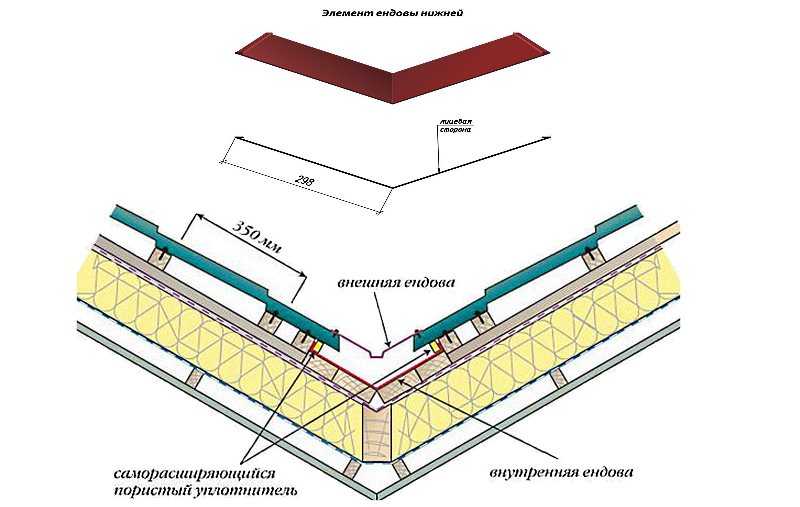

В общем виде устройство ендовы представляет собой две согнутые вдоль пополам планки под углом, аналогичным углу соединения скатов кровли. Нижняя планка выполняет роль сточного желоба, а вторая — декоративной накладки.

В зависимости от конструктивных особенностей крыши, вида кровельного материала верхней ендовы может и не быть. В любом случае монтаж кровельного узла имеет свои особенности, от которых зависит водонепроницаемость конструкции.

Общие правила укладки ендовы:

1. Монтаж нижней ендовы проводится до укрывания крыши, а верхней – после;
2. Сам разжелобок гвоздями не прибивается;
3. Сборка нижней и фальшендовы производится снизу-вверх. Швы герметизируются битумным герметиком Xtra Seal/ клеем Icopal, каучуковым герметиком Tytan, битумно-полимерной мастикой Tegola;
4. Ложе желоба делается из оцинковки/меди, а верхняя — из кровельного материала;

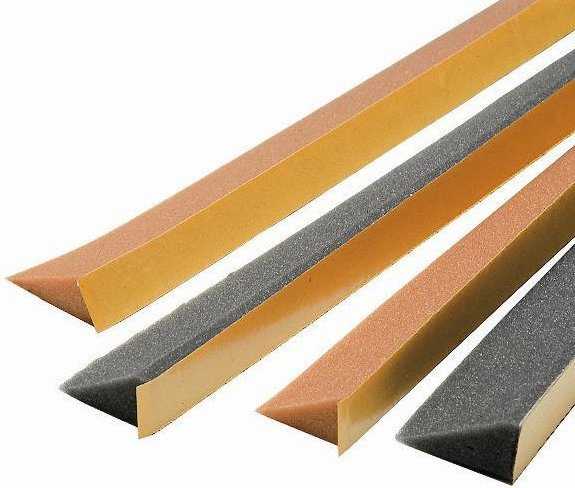

1. Вдоль краев разжелобка ендова наклеивается поролоновый уплотнитель (он же утеплитель и дополнительная защита от попадания под кровлю влаги);

1. Планки ендовы крепятся саморезами у края/кляймерами за бортик;
2. Высота бортиков желательна не менее 2 см. Так при ливне поток воды не перельется через край;
3. Торцы брусьев обрешетки подходят к отбортовке ендовы;

1. Если ендова делается из нескольких фрагментов, они должны накладываться друг на друга не менее чем на 10 см;
2. Плоские скаты требуют дополнительной гидроизоляции.

Виды разжелобков

В зависимости от того, как соприкасаются края кровельных скатов друг с другом, ендова кровли бывает нескольких видов:

1. Открытая — характерна для пологих крыш, обязательна гидроизоляция;

1. Закрытая — сооружается на крутых крышах, срезы скатов подходят вплотную друг к другу, нависая над желобом;

1. Переплетенная ендова — почти то же самое, что и закрытая, только листы покрытия на стыках переплетаются между собой, образуя сплошную поверхность.

Каждый разжелобок имеет свои плюсы и минусы, о которых нельзя не упомянуть.

Достоинства открытого желоба:

1. Вода стекает быстро;
2. Не засоряется;
3. Монтаж менее трудоемкий и занимает сравнительно мало времени;

Недостаток: внешне конструкция малопривлекательна, крыша имеет несколько незаконченный вид.

Достоинства закрытой или переплетенной ендовы:

1. Крыша вдвойне защищена от дождя;
2. Прекрасные эстетические качества;

Недостатки:

1. Более длительный монтаж;
2. Необходимость прочищать от засорения;
3. Образование ледяных пробок в период оттепелей;
4. Монтаж переплетенной ендовы отличается сложностью.

Как выбрать нужную обрешетку

В зависимости от кровельного материала обрешетки под ендову будут устраиваться по-разному. Желательно проконсультироваться по этому вопросу с продавцом. У разных производителей кровли могут быть свои требования к монтажу кровельных узлов.

Виды обрешеток под ендову:

1. Крыша под мягкую кровлю имеет сплошную поверхность, поэтому ендовый ковер будет представлять собой дополнительный слой гидроизоляции. Это самый простой способ монтажа;

1. Под крышу из черепицы, шифера, профлиста ложе для желоба делают из 2–3 досок шириной по 10 см вдоль стыка. Ширина обрешетки зависит от ширины разжелобка;

1. Под металлочерепицу — между основными планками прибиваются дополнительные;

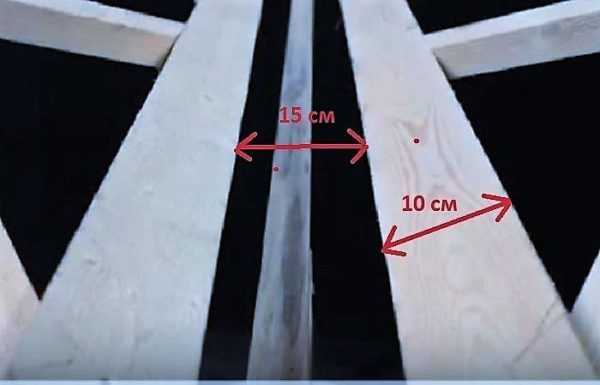

1. Под ондулин — 2 доски шириной по 10 см с расстоянием между ними 15 см, чтобы желоб ендовы провисал между ними.

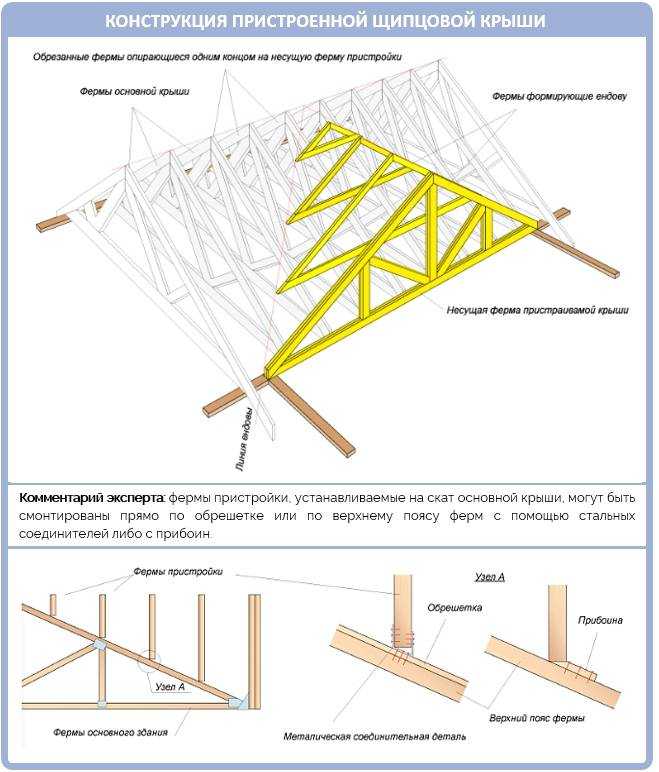

Пристройка щипцовой крыши к основной

Рассмотрим первым делом такой случай. Нередко бывает, что изначально был составлен один проект дома, а в процессе работ решили применить другой вид крыши. Передумали, подсмотрели у соседей или просто пришли к тому, что так выгоднее. Чем это грозит? Подобные корректировки создают свои дополнительные нагрузки, которые заранее не были учтены. Поэтому, чтобы реализовать на существующих стенах незапланированную крышу с несколькими щипцами, придется провести целый ряд работ на усиление конструкции.

И первым делом укрепляют фундамент дома. По его периметру выкапывают каналы и делают подливку бетонного раствора с применением арматуры. Также усиливают несущие стены аналогичными материалами или специальными готовыми металлическими подпорками. Такие конструкции устанавливают сразу под внешние или внутренние углы строения. И тогда о надежности всего здания можно будет не беспокоиться. А сама стропильная система уже выглядит так:

Неплохой пример из жизни:

Как делается ендова у крыши из профнастила?

Осадки зачастую вредят поверхности кровли и ее внутренним элементам, поэтому требуется установка ендовы.

Что это такое, можно увидеть сразу, так как изделие представляет собой желобок для отвода воды, но выбирать и крепить его нужно правильно, ведь на элемент оказывается сильное давление снега или дождя.

Другие фасонные комплектующие не испытывают такой нагрузки, как разжелобок, и реже выходят из строя в процессе эксплуатации.

Устройство ендовы крыши простое, и сделать элемент можно своими руками. Кроме защитной функции, желобок имеет декоративное назначение. Используют его не только на сложных крышах, но и на плоских, у которых внутренних углов фактически нет.

Что это такое?

Для обустройства кровельной системы застройщики используют множество разных доборных элементов, не исключением стала ендова. Что это такое – разобраться не сложно, но нужно учитывать, что термин означает и планку, и угол, который будет ею оформлен.

При монтаже кровельных материалов образуются стыки в местах пересечения скатов крыши, которые обязательно нужно маскировать. Если это проигнорировать, в щели проникнет талая или дождевая вода, а со стороны здание будет казаться незаконченным.

Монтаж ендовы при кровле профлистом должен производиться только по схеме, так как необходимо рассчитать ширину желобка. Его размеры напрямую зависят от угла наклона ската. Чем больше наклон, тем шире ендова.

К сожалению, сразу можно не заметить неправильное расположение деталей конструкции, поэтому составление схемы перед креплением ендовы – обязательная часть отделочной работы.

Невозможно проживать в доме, где плохо установлены соединения ендовы. Что это такое – знает каждый, кто сталкивался с протеканием кровельной или стропильной системы.

В особенности основной ошибкой является отсутствие гидроизоляции стропильной системы, из-за чего наличие планки внутреннего угла оказывается бесполезным.

Основной объем снега удалится по разжелобкам, но без гидроизоляции от воды пострадает нижняя часть стропильной конструкции.

Сделать ендову на крыше из профнастила можно так:

• На покрытие вдоль линии угла следует положить гидроизоляционную пленку, закрепить ее с шагом 20 см;
• Ендовы нужно монтировать с нижней области кровли, заходя на карнизы. Соединять с помощью саморезов с промежутками в 30 см;
• По линии разжелобка необходимо уложить уплотнитель;
• Материал кровли требуется подрезать до необходимого размера, а затем зафиксировать на расстоянии около 10 см от угла;
• Верхние планки крепят внахлест. Перекрытие планки должно составлять 10 см.

Поскольку устройство мягкой кровли отличается, ремонт кровельной конструкции своими руками по этой схеме организовать не получится. Мягкая поверхность монтируется только на сплошной обрешетке, а значит, алгоритм работы будет совершенно другим.

Разновидности разжелобков и их соединения

Существует три вида устройства ендовы, какие бывают узлы, определяют по стыкам в местах двух частей покрытия. Разновидности и соединения встречаются следующие:

• Открытая ендова. Подходит, если уклон ската, покрытого профлистом, очень низкий. Может быть на сплошной обрешетке. Для открытой ендовы дополнительная гидроизоляция должна быть в обязательном порядке;
• Закрытая. Встречается на стыке двух крутых уклонов;
• Переплетенная. Планка ендовы выглядит закрытой, так как отделочный материал в местах соединения идет крест-накрест.

Открытая отличается преимуществами, которых нет у закрытых и переплетенных видов. Она быстрее очищает поверхность от грязи, снега и воды. Сделать монтаж своими руками намного проще. Однако такая нижняя и верхняя ендова проигрывает эстетически.

Ошибки при монтаже ендовы

Важно избегать типичных ошибок при укладке на профлист ендовы. Схема работы требует правильно установить дополнительную гидроизоляцию и части нижнего и верхнего желоба. В особенности характерны такие ошибки:

В особенности характерны такие ошибки:

• Использование болгарки для обрезки кровельного материала на узле. Линия среза будет неровной, а доборка может отсоединиться;
• Фиксация желоба на стыке двух скатов гвоздями на профнастил;
• Монтаж с верхней части. Сделать ендову на крыше правильно можно только снизу вверх. Нижняя область двух уклонов не годится для начала укладки;
• Обрешетка не подходящей ширины и отсутствие дополнительных брусков;
• Использование проекта отделки крутых скатов для сплошной поверхности. Особенно если она мягкая;
• Плохая фиксация крепежных элементов.

Все эти недочеты делают ремонт некачественным, и приходится заново разбирать стропильную систему и устанавливать по схеме новую крышу с ендовой.

Протечки в ендове кровли из профнастила: причины и способы борьбы

Ендова — очень проблемный узел. Течь в нем может появиться, даже если вы, казалось бы, все сделали правильно. Поэтому мы решили отдельно рассказать об основных причинах протечек в ендове и способах их устранения:

1. Нарушена целостность гидроизоляции. Небольшие повреждения заклеивают армированным скотчем, на крупные ставят заплатки с нахлестом не менее чем в 10 см от поврежденного участка.
2. Снег задувает под кровельное покрытие. Скорее всего, при монтаже либо забыли наклеить ПСУЛ, либо наклеили низкокачественный материал. Желательно частично демонтировать узел и поставить ПСУЛ, но, если это невозможно, гофры можно задуть монтажной пеной. При этом надо следить, чтобы она не вылезла из-под листа.
3. В разжелобке собирается слишком много снега. Это может быть следствием как климата, так и особенностей конструкции крыши. Проблема решается либо регулярной чисткой ендовы, либо установкой на ее поверхности греющего кабеля.
4. Обледенение разжелобка у карниза. Скорее всего, причина — в неправильно сделанном контуре утепления. Наличие мостиков холода или изменение толщины слоя теплоизоляции возле карнизного свеса может приводить к таким последствиям. В этом случае ремонт ендовы крыши из профлиста сводится к нормализации теплоизолирующего слоя, то есть к дополнительному утеплению проблемных участков. Чтобы найти их, можно использовать тепловизор.
5. Течь через крепления. Если саморезы были завинчены неправильно, могут возникать небольшие протечки через крепежные отверстия. Для их устранения проблемный метиз заменяют, а новый обмазывают герметиком.
6. Протечки через стыки. Случаются, если нахлест между планками слишком маленький. Использование полиуретанового герметика в большинстве случаев решает проблему.

В крайнем случае, если протечку устранить не удалось, узел ендовы разбирают и переделывают.

Схема устройства ендовы

Ендова — это один из наиболее важных и сложных элементов конструкции кровли. Линия сопряжения соседних скатов в процессе эксплуатации подвергается серьёзным климатическим нагрузкам. Во время дождя по ней стекает вода с соседних скатов, а зимой здесь скапливается снег.

Обычно ендова состоит из декоративной верхней планки, закрывающей стык двух скатов, и нижнего жёлоба, который находится под кровельным покрытием

Количество ендов зависит от конструктивных особенностей крыши, а также от наличия дополнительных мансардных окон.

В зависимости от особенностей конструкции крыши количество устанавливаемых ендов будет разным

Конструкция ендовы подразумевает устройство основания в виде сплошной обрешётки, по которому прокладывается слой гидроизоляции, а также наличие нижнего и верхнего элемента. Нижняя планка ендовы выполняет функцию водосточного жёлоба, а верхний элемент служит в качестве декоративной детали, закрывающей стыки ската. Чаще всего эти элементы кровли изготавливают из металла. Самым качественным материалом для изготовления ендовы являются стальные листы с нанесёнными полимерными покрытиями и специальными напылениями. В некоторых вариантах конструкции верхняя часть ендовы не используется.

Для улучшения гидроизоляционых свойств нижней ендовы её верхние полки можно уплотнить саморасширяющимся пористым материалом

В зависимости от угла, образованного в месте соединения стыков кровли, выделяют три типа ендов:

1. Открытая конструкция ендовы — используется в кровлях с малым углом ската и подразумевает установку дополнительного гидроизоляционного слоя. Такой разжелобок удобен тем, что в нём накапливается меньше мусора, падающие на поверхность кровли осадки быстро стекают, а монтажные работы не займут много времени. Открытая конструкция менее эстетична, чем остальные типы ендов.
2. Ендова закрытого типа — применяется на крышах, имеющих крутые скаты, края которых близко расположены к жёлобу. Такая конструкция имеет красивый вид, она лучше защищает стыки кровли от попадания влаги.
3. Переплетённая ендова — по внешнему виду напоминает устройство закрытого типа. В этом случае места стыков кровли могут перекрещиваться, образуя сплошную поверхность. Переплетённый и закрытый тип конструкции разжелобка имеет больше недостатков, чем преимуществ, которые выражены в следующих критериях:
   • переплетённая конструкция ендовы вызывает сложность в монтаже;
   • на установку такого разжелобка потребуется больше времени;
   • на такой крыше будет скапливаться мусор;

   • во время таяния снега нижняя и верхняя планка ендовы будут способствовать образованию ледяных пробок.

Конструкция стропильной системы, которая служит основанием для монтажа планок ендовы, зависит от предполагаемого типа кровельного покрытия. В связи с этим выделяют несколько видов обрешёток для укладки планок ендовы:

1. Сплошная обрешётка применяется при монтаже мягкой кровли. В этом случае ендову изготавливают в виде сплошного покрытия из гидроизоляционных слоёв. Монтаж ендовы таким способом является наиболее простым.
2. Если в качестве кровельного покрытия для двускатной крыши будет использован шифер, профилированные листы или черепица, обрешётка будет иметь совершенно другой вид. Для её устройства используют 2 или 3 обрезные доски, которые монтируют вдоль стыков кровельного покрытия с шагом 10 см.
3. Обрешётка с дополнительными элементами. При использовании металлочерепицы к основным рейкам обрешётки могут устанавливаться промежуточные планки.
4. Деревянное основание под ондулин делается из двух досок шириной 10 см, которые монтируют с шагом 15–20 см. Такое основание не допустит провисания разжелобка.

Что такое ендова?

Ендовой называют функциональный элемент кровли, который образуется в месте сопряжения двух кровельных скатов сложной, многощипцовой конструкции. Проще говоря, этим термином обозначают внутренний угол между двумя смежными скатами. Ендовая кровля из-за наличия этой конструктивной детали отличается повышенной сложность проектирования, монтажа и эксплуатации. Функциями ендовы считают:

1. Соединение скатов. Две наклонные плоскости кровельных скатов соединяются, в месте сопряжения образуя внутренний угол, называемый ендовой.
2. Сбор и транспортировка воды. Ендовы являются внутренними углами, поэтому в них со скатов стекает вода, собирается в большой поток и транспортируется в водосточную систему.
3. Накапливание снега. Также места, где осуществляется примыкание скатов, являются местом накапливания снеговых масс, поэтому нагрузка на стропильную систему в этих участках возрастает.

Обратите внимание, устройство ендовы крыши должно выполнятся в соответствии с расчетами нагрузки и рабочим проектом, так как этот конструктивный элемент подвергается повышенным нагрузкам ввиду накапливания снега и атмосферной влаги. Многощипцовая крыша – сложная конструкция, которая состоит из нескольких скатов, имеет не один конек, а также ендовы

Разжелобок между наклонными поверхностями, образованный в месте их примыкания является уязвимым местом, через которой часто происходят протечки, если монтаж выполняется неправильно. В соответствии с особенностями устройства различают следующие виды ендов:

Многощипцовая крыша – сложная конструкция, которая состоит из нескольких скатов, имеет не один конек, а также ендовы. Разжелобок между наклонными поверхностями, образованный в месте их примыкания является уязвимым местом, через которой часто происходят протечки, если монтаж выполняется неправильно. В соответствии с особенностями устройства различают следующие виды ендов:

• Открытая. Она представляет собой открытый стык между двумя скатами, в который укладывается специальный желоб. Это наиболее простой в монтаже вариант устройства разжелобка, применяемый на крышах с небольшим углом наклона.
• Закрытая. Этот вариант ендовы отличается тем. Что в нем скаты плотно прилегают друг другу, не образуя зазора. Ендова закрытого типа подходит для кровельных конструкций с крутыми скатами.
• Переплетённая. Переплетенной ендовой называют способ устройства стыка между двумя сопряженными скатами, в котором листы кровельного материала переплетаются между собой, надежно защищая внутренний угол от проникновения влаги.

Какие бывают разновидности?

Различают два вида разжелобки. Нижняя планка обеспечивает герметичность соединений кровельного узла. Изготовлена она из полоски металла с нанесенным оцинкованным, а иногда дополнительным полимерным покрытием. Нижнюю разжелобку называют фальшендовой. Широкая нижняя планка краем выступает над карнизом. По бокам ее края загнуты бортами, чтобы предотвратить перетекание воды.

Верхняя планка считается декоративной, но она тоже отводит осадки, предотвращает проникновение мелкого мусора в зазоры кровельных стыков. Ее выступ над нижним элементом составляет от 150 до 200 мм. Планка имеет минимум два слоя покрытия. Она обязательно оцинкованная для защиты от коррозии. Верхнее покрытие декоративное, подбирается под цвет основного кровельного материала.

Монтируется ендова кровли по определенной схеме. Ее устройство может отличаться для Г-образных, Т-образных, крестообразных крыш. Особую форму она имеет над изгибающемся участком кровли, примыкающем к слуховым и мансардным окнам. Сложные ендовы для крыш дороже в обслуживании, но без них не обойтись. Существуют следующие варианты использования ендовой:

1. Открытая. Простейшую систему обустраивают на крыше с пологими скатами. Укладывается покрытие так, чтобы между стыками кровельного материала оставался зазор. Его всю ширину закрывает защитная система из желобков. Фиксация каждого элемента выполняется вкручиванием метизов через 300 мм. Планки укладывают нахлестом по направлению снизу вверх. От попадания дождевых и талых вод деревянную обрешетку защищают гидроизоляцией.
2. Закрытая. Актуальны ендовы для крыш с острыми углами, образующимися между скатами. Укладку кровельного материала выполняют так, чтобы получались плотные стыки, проходящие над разжелобкой.
3. Переплетенная. Монтаж ендовы выполняется тоже с закрытием узлов крыши, но ее ряды на соседних скатах переплетаются.

Правильный выбор вида разжелобки делайте с учетом уклона ската и предполагаемого для использования кровельного материала. С открытого желобка быстро стекает вода, сходит снег. Монтаж занимает мало времени, но узел непрезентабельно выглядит. Закрытый разжелобок отличается привлекательным видом, но обустройство требует больше времени.
