Учимся правильно подключать дифавтоматы

Подключение дифавтомата без заземления

Как правило, во введенных в эксплуатацию помещениях предусмотрено заземление. Дифференциальный автомат в этом случае будет подключаться по одной из двух вышеописанных схем, и защитит цепь от утечки на «землю».

В сдаваемых в эксплуатацию новостройках нередко отклоняются от требований электробезопасности, и не делают заземление. В таких случаях не то что желательно, а необходимо с точки зрения безопасности оборудовать электрическую цепь дифавтоматом. Его функции, по сути, сведутся к замене недостающего заземления.

При прикосновении человека к находящейся под напряжением проводке или электроприбору, произойдет сработка АВДТ и обесточивание цепи.

Правила подключения

При использовании в схеме электропроводки нескольких дифференциальных устройств, возможны случаи некорректной работы дифавтоматов. Они могут либо отключаться при подключении нагрузки, либо могут не срабатывать, даже при наличии утечки.

Если знать, как правильно подключать дифавтомат в сети без заземления, можно избежать многих ошибок и сэкономить время на отладке схемы. Простые правила подключения описаны ниже:

• подключение питания дифавтомата производится сверху к клеммам с винтовыми зажимами. Нагрузка подключается к нижним клеммам. При этом обязательно соблюдается фазность или полярность;
• дифавтомат должен подключаться в разрыв обоих проводников при однофазной проводке, иначе, если какой-либо проводник минует прибор, он будет срабатывать при подключении нагрузки;
• фаза и ноль в одной отдельно взятой розетке должны приходить с одного дифавтомата, если в розетке фаза с одного дифавтомата, а ноль – с другого, оба автомата будут отключаться;
• электроприбор или группа, подключенная к одному автомату, не должны иметь контакта с приборами другой группы. Нередко, для экономии места в распределительном щите, все нулевые проводники от нагрузок подключают к общей шине, соединяя все дифавтоматы по нулевому проводу. В результате каждый дифавтомат фиксирует нуль соседней группы, как проводник с утечкой, так как часть тока возвращается через соседний прибор.

Проверка правильности подключения может контролироваться путем нажатия на кнопку «ТЕСТ» на корпусе дифавтомата. При корректном подключении он должен отключаться. Это обязательное условие, но недостаточное.

Иногда при срабатывании кнопки «ТЕСТ», автомат все равно отключается при подключении нагрузки. Причина может скрываться в нарушении правил, описанных выше.

Если параметры дифференциального автомата соответствуют схеме электропроводки и подключение произведено правильно, то этот прибор является единственным надежным средством обеспечения электробезопасности при отсутствии заземления.

Полезные монтажные советы

Монтаж дифавтомата имеет множество мелких нюансов, которые помогут сделать работу оборудования эффективной и надёжной.

«Ноль» к нагрузке обязательно должен идти от дифавтомата, иначе возникнет разница значений токов, и защитное устройство сразу сработает. В результате подключить электроприборы не удастся

В электрике не следует пренебрегать советами, поэтому к приведенным рекомендациям следует отнестись внимательно:

1. При подключении проводов к дифференциальному автомату обязательно нужно соблюдать полярность. Клемма «нуля» обозначается как N, а «фазы» – 1 или 2.
2. Работы по подключению необходимо производить при полном обесточивании всех проводов.
3. Наилучшую безопасность обеспечивает двухуровневая схема с селективным дифавтоматом первого уровня.
4. Стоит подбирать мощность дифавтоматов второго уровня в соответствии с предполагаемой нагрузкой на электроконтур в каждой комнате.
5. Нельзя объединять выходящие «ноль» и «фазу» дифавтомата с неподключенными к нему электропроводами, даже если они идут от параллельно подключенных АВДТ.
6. Выходящий из дифавтомата «ноль» не должен соприкасаться с жилой заземления.

При фиксации провода в клемме нужно следить, чтобы в разъем не попала изоляция. Плохой контакт может привести к перегреванию дифавтомата и его поломке.

При несоблюдении большинства вышеописанных рекомендаций АВДТ просто не будет функционировать должным образом. Он может «выбивать» при подключении нагрузки или вообще не срабатывать на утечку тока. Поэтому к электрической схеме подключения нужно отнестись со всей серьёзностью.

Условия подбора дифавтомата

Немаловажным моментом является экономическая сторона вопроса. Купить один прибор обойдется дешевле, чем приобретать два устройства. Наконец, потребуется лишь определение номинала автоматы защиты. УЗО встраивается по умолчанию в соответствии с необходимыми характеристиками.

К сожалению, не обошлось и без недостатков. Если из строя выйдет лишь какая-то часть прибора, то замене будет подлежать автомат полностью. Понятно, что это сопряжено с дополнительными расходами.

Далеко не все подобные автоматы снабжаются флажком, с помощью которого определяется причина срабатывания прибора, выяснение которой принципиально важно

Каким должен быть металлический контур

Это наиболее важная часть, так как именно от его размеров и зависит сопротивление шины PE. Обычно контур делают из металлического профиля сваренного треугольником или квадратом с электродами по углам. Электродом служит забитый в почву металлический стержень или кусок профиля длиной 30-50 см, соединенный с контуром.

Каждая сторона контура должна быть до 1 метра

Здесь важно не переборщить, так как чем дальше электроды друг от друга, тем больше будет сопротивление, а значит снизится эффективность. Сваренный треугольник закапывается на глубине около 50-70 см

При помощи металлического профиля заземление подводится к дому и выводится на поверхность

Сваренный треугольник закапывается на глубине около 50-70 см. При помощи металлического профиля заземление подводится к дому и выводится на поверхность

Там к нему приваривается или прикручивается болтом PE-проводник, ведущий к соответствующей шине в щитке.

Если во дворе ограниченное место и негде закопать контур, вместо него Вы можете забить заземляющий электрод. Это медный стержень длиной от 120 до 300 см с заостренным наконечником с нижней стороны и болтовым соединением с верхней. Забивается обычным молотком, а сверху прикручивается провод PE.

Далее измерьте сопротивление. По СНиПу, в частном доме его показатель не должен превышать 30 Ом. Но, часто результат выше из-за особенностей почвы. В таком случае предусмотрены два варианта решения проблемы:

• Приварить больше электродов к контуру;
• Взять более длинный заземляющий электрод и забить его еще глубже.

Чем больше металлический контур, тем на дольше его хватит. Обычно коррозия «съедает» металл не менее чем за 40-50 лет. Все зависит от влажности почвы и насыщенности кислородом.

Помните, что кроме заземления, от несчастного случая Вас также защитит УЗО.

Что нужно помнить при подключении дифференциального автомата?

Независимо от того, в однофазную или трехфазную сеть подключается защитное устройство, при его установке должны соблюдаться нижеперечисленные правила:

Питающие кабели следует подсоединять к верхней части прибора, а провода, идущие на потребители – к нижней. На корпусной части большинства дифференциальных АВ имеется принципиальная схема, а также обозначение разъемов.

Очень важно правильно подключить дифавтомат, поскольку неверное подсоединение проводников с высокой долей вероятности станет причиной сгорания устройства. Если кабели недостаточно длинны, их нужно заменить или нарастить

Как вариант – аппарат можно перевернуть на ДИН-рейке, но в этом случае можно запутаться по ходу дальнейшей установки.

• Необходимо соблюдать полярность контактов. Все защитные устройства в соответствии с международными стандартами имеют маркировку разъемов: для фазных – L, для нулевых – N. Подводящий кабель обозначается цифрой 1, а отводящий – 2. Если контакты будут подключены неправильно, то прибор, скорее всего, не сгорит, но при этом не будет реагировать на неполадки в сети.
• Во многих аппаратах схема подключения предусматривает подсоединение всех нулевых проводников к общей перемычке. Но в случае с дифференциальным АВ этого делать нельзя, иначе питание будет постоянно отключаться. Чтобы не вызвать сбоев в работе, нулевой контакт каждого дифавтомата следует соединять только с той веткой, которую он защищает.

Пошаговая инструкция по установке дифавтомата

Установка дифавтомата не представляет сложностей и может быть произведена самостоятельно без специального обучения.

К месту с блоком дифавтоматов должен быть свободный доступ. Вокруг него желательно не размещать легковоспламеняющиеся и взрывоопасные предметы

Последовательность действий при этом следующая:

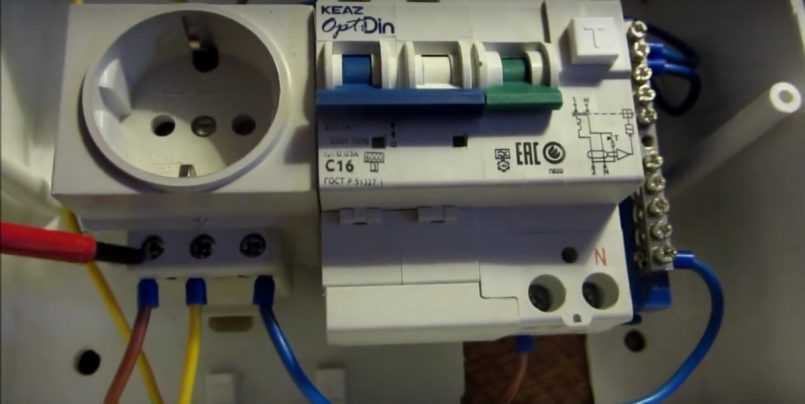

1. Проверить целостность АВДТ и работоспособность его тумблеров.
2. Зафиксировать дифавтомат на специальной металлической DIN-рейке в месте его постоянного расположения.
3. Отключить напряжение в квартире и проверить его отсутствие индикатором.
4. Зачистить питающие жилы в кабеле и подсоединить их к двум верхним клеммам дифавтомата. Синий цвет обычно подключается к «нулю» АВДТ, желтый или коричневый – к контуру заземления, а третий цвет – к «фазе» прибора.
5. К нижним клеммам дифавтомата подключить провода, подающие напряжение в квартиру или на последующие защитные устройства.
6. Подать напряжение на АВДТ и проверить работоспособность прибора.

Для тестирования дифавтомата на нем предусмотрена специальная кнопка «Т».

При её нажатии в электрической цепи появляется ток утечки, который должен привести к срабатыванию аппарата и отключению напряжения. Если АВДТ не отреагировал, значит, он неисправен и подлежит замене.

В деревянных домах обязателен огнестойкий щит для дифавтомата. Он защитит стены дома от огня в случае возгорания защитных устройств

В электрической сети квартиры дифавтомат является лишь промежуточным звеном, обеспечивающим дополнительную защиту, поэтому его монтаж не вызовет затруднений.

Схемы подключения дифавтоматов: основная информация

Варианты подсоединения дифференциальных автоматов обусловлены особенностями и характеристиками самих приборов. Необходимо понимать вероятные схемы для обеспечения максимальной защиты, в противном случае вы не только рискуете напрасно потрать деньги, но и ставите под угрозу свою жизнь и имущество.

Один дифавтомат на вводе

Подобная схема предполагает, что будет только один дифавтомат, который устанавливают сразу после электрического счётчика. К выходам прибора подсоединяют все контуры сети. Если вы хотите при необходимости отключать контуры, в истоке каждой сети ставьте концевые выключатели. С таким решением вы сможете проводить диагностику и ремонт сети в отдельных помещениях без полного отключения жилья от питания.

Схема с одним диф автоматом считается самой дешёвой. Но, несмотря на бюджетный выход, она даёт гарантию безопасности для пользователей при случайном прикосновении к источнику питания.

ФОТО: oooevna.ruНедостатком этого бюджетного варианта являются сложности с поиском поломок. Придётся искать альтернативные способы определения места утечки

Двухуровневая схема

Более прагматичной считается система, при которой есть один дифференциальный автомат на входе и ещё несколько – на втором уровне в каждом контуре.

Для обустройства такой схемы потребуется специальный щиток, в котором можно произвести подсоединение.

Для экономии специалисты рекомендуют на второй уровень выбирать менее мощные устройства. Эффективность системы при этом не пострадает.

Имеет смысл замкнуть в индивидуальный контур приборы, потребляющие много энергии: стиральную машину, электроплиту, холодильник и т. д.

Схема на двух уровнях безопасна и надёжна, АВДТ в ней дублируют друг друга, и поиск утечки в этом случае значительно облегчён. Вы можете при необходимости отключить отдельный контур для ремонта.

ФОТО: stroychik.ruНедостаток у этой схемы только один – нужно купить несколько автоматов и найти место для их размещения

Один уровень АВДТ

Принципиальное отличие от двухуровневой системы только в том, что нет общего дифавтомата на входе. С одной стороны, вы экономите на втором устройстве, с другой – потребуется общая шина для коммутации и отсутствие дубляжа. Именно это отсутствие делает схему менее надёжной и потому менее популярной.

АВДТ без заземления

Если заземления в контре нет, то принципиально установка дифавтоматов не отличается. Отличие заключается лишь в наличии заземляющей жилы. Монтаж в этом случае намного проще, но, с другой стороны, и риск выше. Если ваша проводка принадлежит дому старой постройки, то заземления там в принципе может быть не предусмотрено.

Дифференциальное устройство способно обезопасить человека от удара током при случайном контакте не хуже, чем заземляющий контур.

Трёхфазная сеть

Для подключения мощных приборов может понадобиться сеть в 380 В. В этом случае схема подключения АВДТ принципиально не отличается, а вот требования к конструкции устройств совсем другие. При трёхфазном подключении у дифавтомата должно быть по 4 входных и выходных клеммы. При такой схеме обязательно заземление, это дополнительная гарантия безопасности.

Селективные дифавтоматы

Как уже было сказано, есть АВДТ с замедленным срабатыванием при вероятной утечке. Такие устройства используют только в двухуровневых схемах. Использование в других схемах не предусмотрено.

ФОТО: stroychik.ruЗадержка в срабатывании даёт возможность обесточивать только один контур при аварийной ситуации в автоматическом режиме

Правила выбора схемы подключения

Простое подсоединение

При подключении дифавтомата нужно ориентироваться на параметры сети, тип помещения и финансовые возможности.

Простое подсоединение

Дом в сельской местности или дача не нуждаются в большом количестве устройств. В дачной постройке достаточно поставить один прибор на ввод и вывести отдельные линии для системы освещения и розеток. При наличии токовой утечки на любой линии общий АВДТ сработает, обесточив все магистрали.

До конца устранения поломки в доме не будет электричества.

Надежное подключение

Дифавтоматы для разных групп электропроводки

В квартире или загородном коттедже на группы риска понадобится подсоединить отдельные аппараты. Ванная комната, кухня, техника, использующая воду, нуждаются в повышенной безопасности. Для «мокрых групп» организуется отдельная проводка с индивидуальным диафатоматом. В момент срабатывания прибор обесточивает только проблемный сегмент, остальной участок сети работает в обычном режиме.

Защита разветвленной сети

Для сложной электролинии понадобятся дифатоматы класса S или G. Они имеют линейный принцип подсоединения:

• отдельный автомат для группы потребителей;
• индивидуальный автомат для высокомощного потребителя.

Инструкция по установке дифавтомата

Процесс установки дифавтомата не сложный и не требует специальных знаний. Ниже расскажем, как в соответствии с нашими рекомендациями правильно и быстро установить дифавтомат:

Обратите внимание целостность АВДТ и состояние его тумблеров Теперь нужно заняться фиксацией дифавтомата. Для этого используем металлическую DIN-рейку

Отключаем электричество во всем доме и убеждаемся в его отсутствии с помощью индикатора. Питающие жилы, расположенные в кабеле нужно предварительно зачистить, а после, присоединить их к паре верхних клемм дифференциального автомата.

Подключаем цвета по следующему принципу:

• синий цвет подсоединяем к нулю АВДТ;
• желтый (либо коричневый) цвет нужно подсоединить к контуру заземления;
• оставшийся цвет подсоединяем к «фазе» прибора.

1. Провода, которые подают электроэнергию в квартиру необходимо подсоединить к нижним клеммам дифференциального автомата.
2. Теперь нужно подать напряжение на АВДТ и после этого проверить функционирование прибора.

Как уже говорилось ранее, тестирование можно провести, нажав на кнопку «Тест». После нажатия на кнопку в сети будет обнаружен ток утечки, аппарат сработает и отключит напряжение.

Заземление без УЗО

Как мы уже разобрались, УЗО имеет смысл ставить даже при обычной двухпроводной схеме подключений, где присутствуют только фаза и ноль. И, для большей наглядности и лучшего осознания необходимости установки дополнительной защиты, давайте определимся, как работает УЗО, а после — представим типичную бытовую ситуацию.

Фактически УЗО можно считать своеобразным «калькулятором». Схема подключения УЗО без заземления очень проста – через устройство проходят фазовый и нулевой провод, нагрузка на которых тщательно отслеживается и сравнивается.

В случае повреждения проводки или потребителя в электросети появляется так называемый ток утечки – тот самый ток, который утекает через поврежденную изоляцию. Величина этого тока обычно крайне мала – десятки и сотни миллиампер – но достаточна для нанесения серьезного ущерба здоровью человека.

Итак, устройство защитного отключения сравнивает ток, прошедший через фазовый и нулевой провода, и, в случае отклонения этих величин – размыкает контакты, тем самым прерывая подачу электричества к поврежденному участку сети. От теории давайте перейдем ко вполне понятной бытовой ситуации.

К примеру, в вас дома в ванной комнате установлена стиральная машина. Электропроводка двухпроводная фаза и ноль, заземления нет. УЗО тоже пока не установлено. Теперь представьте, что в машинке повредилась изоляция и фазный провод, стал касаться металлического корпуса машинки, т.е. металлический корпус машинки оказался под напряжением.

Теперь вы подходите к машинке и дотрагиваетесь к ее корпусу. В этот момент вы становитесь проводником и через вас будет протекать электрический ток. Электрический ток будет протекать через вас до тех пор, пока не отпустите металлический корпус. А тем временем вас тресет и колотит от протекающего тока и надежды на защиту, которая отключит поврежденный участок нет. Надежда здесь только на собственную силу воли (либо потеряете сознание и упадете).

Если бы было установлено УЗО то при касании металлического корпуса, который оказался под напряжением, то УЗО моментально бы почувствовало утечку тока и сработало, отключив поврежденный участок.

Почему? Потому что при первых признаках «перекоса» тока на фазном и нулевом проводе сработала бы автоматика и машинка просто осталась бы обесточенной! А человек едва успел бы почувствовать легкую щекотку в теле и больше бы озадачился звучным щелчком реле из прихожей, чем необычными ощущениями.

Причем это время настолько мало что человек практически не чувствует электрического тока. В интернете есть видео по испытанию УЗО так вот там человек специально берется за оголенный провод который подключен к устройству защитного отключения, человек коснулся провода – УЗО мгновенно сработало (он даже не почувствовал ни какого дискомфорта).

Так что польза УЗО очевидна, и в двухпроводной системе энергоснабжения наличие таких устройств в самых опасных участках электросети просто необходимо!

Как подключить УЗО без заземления

Надеюсь сам принцип работы УЗО понятен и я переубедил вас что УЗО обязательно нужно устанавливать, не зависимо от того есть у вас заземление в доме или нет. Кроме того если у вас система питания двухпроводная то тем более нужно устанавливать устройство защитного отключения. Не слушайте советов, что мол оно в такой сети работать не будет или будет постоянно срабатывать.

С вопросом работает ли УЗО без заземления, надеюсь, разобрались. Теперь перед тем как произвести подключение УЗО без заземления хотел бы напомнить один важный момент.

Существуют, в общем-то, два варианта. Можно поставить одно общее УЗО на весь дом, тем самым обезопасив даже прикроватные светильники. Но только устройства, способные пропустить через себя 40-60А стоят заметно дороже менее мощных собратьев, да и в случае срабатывания реле выяснить причину будет сложно – придется проверять каждый электроприбор.

К тому же отключение электричества во всем доме сразу доставляет массу неудобств – несохраненные документы в компьютере, «зависший» кондиционер, отключившийся водонагревательный бак или стиральная машинка – перечислять можно долго!

Если вы решили установить одно УЗО на всю группу потребителей, то схема подключения УЗО без заземления будет выглядеть следующим образом:

Выключатель автоматический ВА04-36

День	Время работы	Перерыв
Понедельник	09:00 — 17:00
Вторник	09:00 — 17:00
Среда	09:00 — 17:00
Четверг	09:00 — 17:00
Пятница	09:00 — 16:00
Суббота	Выходной
Воскресенье	Выходной

* Время указано для региона: Россия, Чебоксары

Автоматы ВА04-36 данной серии предназначены для коммутации электро цепи и автоматическом размыкании при коротких замыканиях и перегрузках.

Основные характеристики ВА 0436:

• Имеют два типа нерегулируемых расцепителей. Тепловой для защиты от токов перегрузки и электромагнитный для защиты от токов КЗ.
• Уставки теплового расцепителя 16, 25, 31,5 40, 63, 80, 100, 125, 160, 200, 250, 320, 400А. уставки теплового расцепиеля калибруются только на заводе.
• Уставки электромагнитного расцепителя обычно равны 10-12 номиналов от тепловой уставки, по заказу могут изготавливаться от от 5 до 12 номиналов.
• Автомат обычно изготавливается стационарного исполнения, для установки на монтажную панель щитов ЩМП или корпуса ВРУ.
• Подключение в щите осуществляется с помошью монтажного провода ПВ3 или кабеля в резиновой оболочке КГ (опрессованных наконечником ТМЛ) при кабельной ошиновке, или электротехнических медных или алюминиевых шин.
• Автомат на заводе может быть укомплектован дополнительными сборочными единицами. Наиболее востребованные — независимые расцепители для отключения автомата по сигналу, и доп контакты для сигнализации состояния автомата.

По каким причинам может сработать дифавтомат?

В процессе эксплуатации защитного устройства важно понимать, в каких случаях оно может сработать. С учетом этих нюансов стоит принимать решение о причине проблемы (короткое замыкание, ток утечки и прочие)

С учетом этих нюансов стоит принимать решение о причине проблемы (короткое замыкание, ток утечки и прочие).

Рассмотрим каждый из вариантов более подробно:

Срабатывание без нагрузки.

В старых домах с плохой проводкой имеют место серьезные проблемы с изоляцией.

Последняя изношена и высок риск появления токов утечки, величина которых может меняться с учетом многих параметров — наличия рядом животных уровня влажности и так далее.

В такой ситуации АВДП может срабатывать ложно.

Причиной проблемы может быть:

• Поврежденная изоляция;
• Наличие скруток;
• Просчеты в расположении распредкоробок;
• Электрофурнитура.

Для выявления причины требуется ревизия проводки. Начинать необходимо с диагностики места повреждения.

Например, если дифавтомат выбивает при включении лампочки, проблему необходимо искать в осветительной цепи.

Если АВДП срабатывает после подключения какого-то либо устройства в розетку, стоит убедиться, что это устройство исправно.

При замыкании «нуля» и «земли».

Если по какой-либо причине провода N и PE касаются друг друга, высок риск срабатывания дифференциального автомата. Распространенные места замыканий — в распредкоробке или в коробе под розетку.

Читайте по теме — эффективные способы защиты электроприборов с помощью специальных устройств.

Логика срабатывания построена на принципе действия устройства. Если «ноль» и «земля» объединены, ток разделяется между двумя проводниками. Соответственно, в дифтрансформаторе нет равенства токов, и он воспринимает этот факт, как утечку.

С проблемой часто сталкиваются начинающие мастера, которые не имеют должного опыта в вопросе обслуживания дифавтомата.

1. В момент включения нагрузки. Если АВДП работает при подключении нагрузки, проблему необходимо искать в изоляции. Использовать проводку при такой неисправности небезопасно, поэтому рекомендуется вызвать специалиста и разобраться с проблемой. Если же ее игнорировать, высок риск попадания под напряжение кого-либо из членов семьи или возникновения пожара.
2. При скачках напряжения. Логика дифавтомата построена таким образом, что отключение может происходить в случае повышения напряжения. Правда, такой опцией обладают не все устройства, а только имеющие электронную схему. Кроме того, защита может работать при КЗ внутри потребителя, ведь дифавтомат умеет отключаться при таком виде аварии.

Читайте по теме — как действует электрический ток на организм человека.

Выбор дифавтомата:

Выбор дифавтомата осуществляется по следующим критериям:

— По номинальному напряжению и типу сети: Номинальное напряжение дифавтомата должно быть больше либо равно номинальному напряжению защищаемой им цепи:

U_{ном. ДА}⩾ U_{ном. сети}

При однофазной сети требуется двухполюсный дифавтомат, при трехфазной сети — четырехполюсный.

— По номинальному току: так как дифференциальный автоматический выключатель сочетает в себе функции автоматического выключателя  номинальный ток дифавтомата определяется по той же методике, что и для обычного автомата. Таким образом определить необходимый номинальный ток дифавтомата можно одним из следующих способов:

1. С помощью нашего калькулятор расчёта тока утечки для выбора УЗО;
2. С помощью нашего калькулятора мощности автоматического выключателя по номинальному току;
3. С помощью следующей таблицы:

Таблица автоматических выключателей для однофазной сети 220 В

Номинальный ток автоматического выключателя, А.	Мощность, кВт.	Ток,1 фаза, 220В.	Сечение жил кабеля, мм2
16	0-2,8	0-15,0	1,5
25	2,9-4,5	15,5-24,1	2,5
32	4,6-5,8	24,6-31,0	4
40	5,9-7,3	31,6-39,0	6
50	7,4-9,1	39,6-48,7	10
63	9,2-11,4	49,2-61,0	16
80	11,5-14,6	61,5-78,1	25
100	14,7-18,0	78,6-96,3	35
125	18,1-22,5	96,8-120,3	50
160	22,6-28,5	120,9-152,4	70
200	28,6-35,1	152,9-187,7	95
250	36,1-45,1	193,0-241,2	120
315	46,1-55,1	246,5-294,7	185

Таблица автоматических выключателей для трехфазной сети 380 В

Номинальный ток автоматического выключателя, А.	Мощность, кВт.	Ток, 1 фаза 220В.	Сечение жил кабеля, мм2.
16	0-7,9	0-15	1,5
25	8,3-12,7	15,8-24,1	2,5
32	13,1-16,3	24,9-31,0	4
40	16,7-20,3	31,8-38,6	6
50	20,7-25,5	39,4-48,5	10
63	25,9-32,3	49,2-61,4	16
80	32,7-40,3	62,2-76,6	25
100	40,7-50,3	77,4-95,6	35
125	50,7-64,7	96,4-123,0	50
160	65,1-81,1	123,8-124,2	70
200	81,5-102,7	155,0-195,3	95
250	103,1-127,9	196,0-243,2	120
315	128,3-163,1	244,0-310,1	185
400	163,5-207,1	310,9-393,8	2х95*
500	207,5-259,1	394,5-492,7	2х120*
630	260,1-327,1	494,6-622,0	2х185*
800	328,1-416,1	623,9-791,2	3х150*

— По характеристике срабатывания — зачастую характеристику срабатывания аппаратов защиты выбирают исходя из назначения защищаемой ими сети (согласно таблице характеристик срабатывания приведенной ниже) однако дифавтомат выбранный таким образом может не обеспечить своевременное отключение цепи при коротком замыкании, характеристику срабатывания необходимо определять по методике приведенной здесь.

— По дифференциальному току:

Дифференциальный ток — является одной из важнейших характеристик дифавтомата которая показывает при какой величине тока утечки дифавтомат отключит цепь.

В соответствии с пунктом 7.1.83. ПУЭ: Суммарный ток утечки сети с учетом присоединяемых стационарных и переносных электроприемников в нормальном режиме работы не должен превосходить 1/3 номинального тока дифавтомата. При отсутствии данных ток утечки электроприемников следует принимать из расчета 0,4 мА на 1 А тока нагрузки, а ток утечки сети — из расчета 10 мкА на 1 м длины фазного проводника. Т.е. дифференциальный ток сети можно рассчитать по следующей формуле:

ΔI_сети=((0.4*I_сети)+(0.01*L_{провода}))*3, миллиАмпер

где: I_сети — ток сети (рассчитанный по формуле выше), в Амперах; L_{провода} — общая длина проводки защищаемой электросети в метрах.

Рассчитав ΔI_сети принимаем ближайшее большее стандартное значение дифференциального тока дифавтомата ΔI_ДА:

ΔI_ДА⩾ ΔI_сети

Стандартными величинами дифференциального тока дифавтомата являются: 6, 10, 30, 100, 300, 500мА

Дифференциальные токи: 100, 300 и 500мА применяются для защиты от пожаров, а токи : 6, 10, 30мА — для защиты от поражения человека электрическим током. При этом токи 6 и 10мА применяются,  как правило, для защиты отдельных потребителей и помещений с повышенной опасностью, а дифференциальный ток 30мА подходит для общей защиты электросети.

В случае если дифавтомат необходим для защиты от поражения электрическим током, а по произведенному расчету ток утечки составил более 30мА необходимо предусмотреть установку нескольких дифавтоматов на разные группы линий, например один дифавтомат для защиты розеток в комнатах, а второй — для защиты розеток в кухне, снизив тем самым мощность проходящую через каждый дифавтомат и как следствие снизив ток утечки сети, т.е. в таком случае  расчет необходимо будет производить для двух или более дифавтоматов которые будут установлены на разные линии.

— По типу исполнительного механизма:

Ну и в завершении не забывайте, что как и УЗО, дифавтомат может быть электронным и электромеханическим. Предпочтительным является электромеханическое исполнение, так как оно считается более надежным.
