Технология монтажа металлопластиковых труб своими руками

Выполнение монтажа труб своими руками

Прокладка систем отопления и водоснабжения имеет свои сложности, но тем не менее вполне выполнима своими руками.

Поэтапно следуйте нашим инструкциям – и Вы сможете самостоятельно заменить отслуживший свое стальной водопровод или трубопроводы отопления.

Необходимые инструменты и материалы

Для выполнения самостоятельного монтажа сантехнических систем Вам понадобятся:

«болгарка» (угловая шлифмашинка) с отрезными дисками или специальные ножницы для резки заготовок;
электродрель; перфоратор для пробивки отверстий в стенах;
два разводных ключа для установки компрессионных фитингов;
калибратор, развертка;
круглый напильник;
для монтажа пресс-фитингов вам понадобится ручной механический пресс для обжима (пресс-клещи);

для сварки понадобится специальный аппарат с насадками для заготовок различных диаметров.

Чертеж и схемы

Перед выполнением любых работ следует разработать проект размещения точек водоразбора, отопительных приборов, стиральной и посудомоечной машин, счетчиков, коллектора. Затем начертить подробный план или схему с точными размерами – это поможет рассчитать необходимое количество труб, фитингов, кранов, смесителей, крепежных клипс. Схему с расчетами необходимо взять с собой в магазин при закупке материалов.

Порядок выполнения работ

Подготовка перед тем, как начать работать: необходимо приготовить материалы и инструменты, нарезать трубные заготовки нужного размера.

Диффузионная сварка труб из полипропилена

Технология выполнения пайки труб:

торец заготовки очищается с помощью напильника от заусенцев, с помощью ветоши – от грязи и песка, обезжиривается с помощью спирта;
на сварочном аппарате выставляется температура 260°С;
устанавливается насадка с нужными диаметрами;
аппарат прогревается примерно 6-8 минут и затем постоянно поддерживает заданную температуру;
в насадки вставляют торцы заготовок и фитингов и прогревают: для диаметра 20 мм – 6 секунд, 25 мм – 7 секунды, для диаметра 32 мм – 8 секунд;
быстро проводят стыковку торца трубки с муфтой, фитингом или уголком, выдерживают не менее 10 секунд;
не трогают соединение в течение 7-8 минут (это время необходимо для того, чтобы пластик успел остыть и полимеризоваться).

Сборка трубопроводной системы с помощью фитингов

Правила сборки при помощи компрессионных фитингов:

очистить торец заготовки от заусенцев и мусора;
открутить обжимную гайку, с некоторым усилием вставить заготовку в фитинг;
закрутить вручную обжимную гайку;
затянуть гайку гаечным ключом, при этом придерживать цангу (корпус) вторым ключом. Для труб диаметром 20-25 мм сделать оборот с четвертью, для диаметра 32 мм – один оборот.

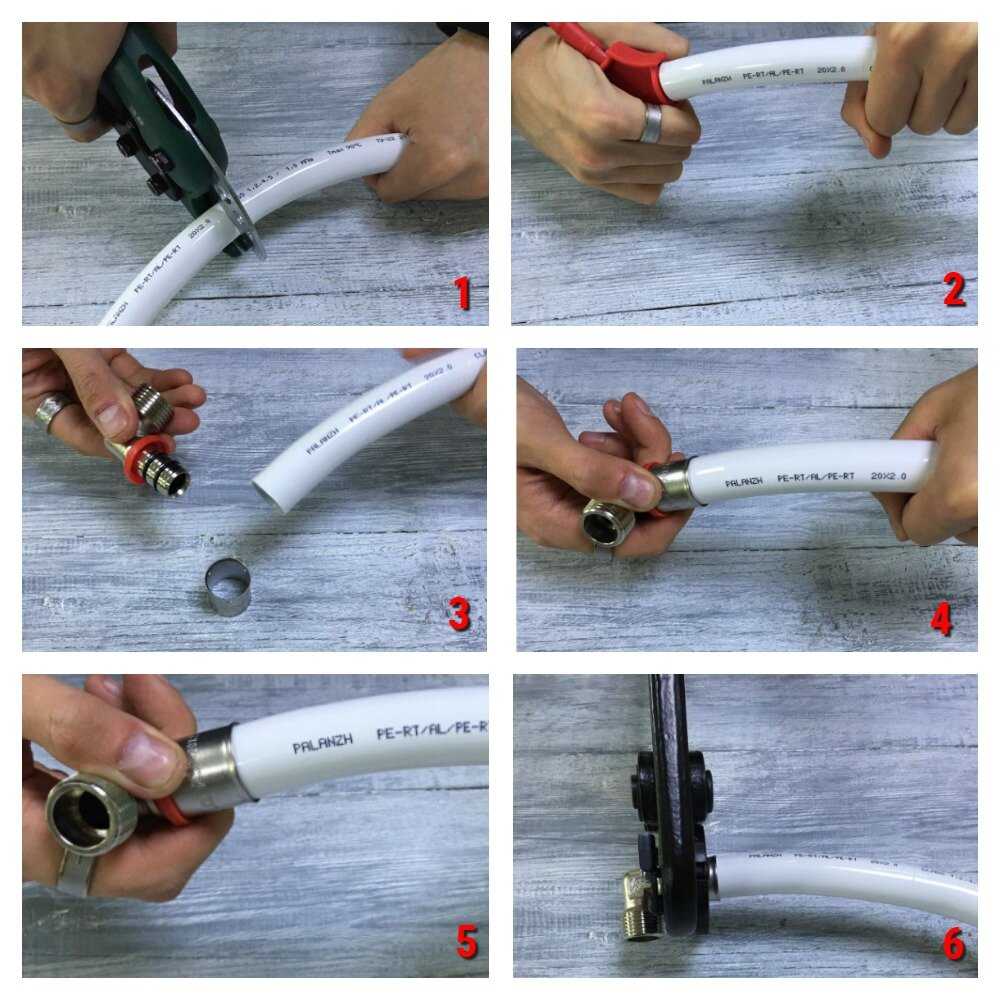

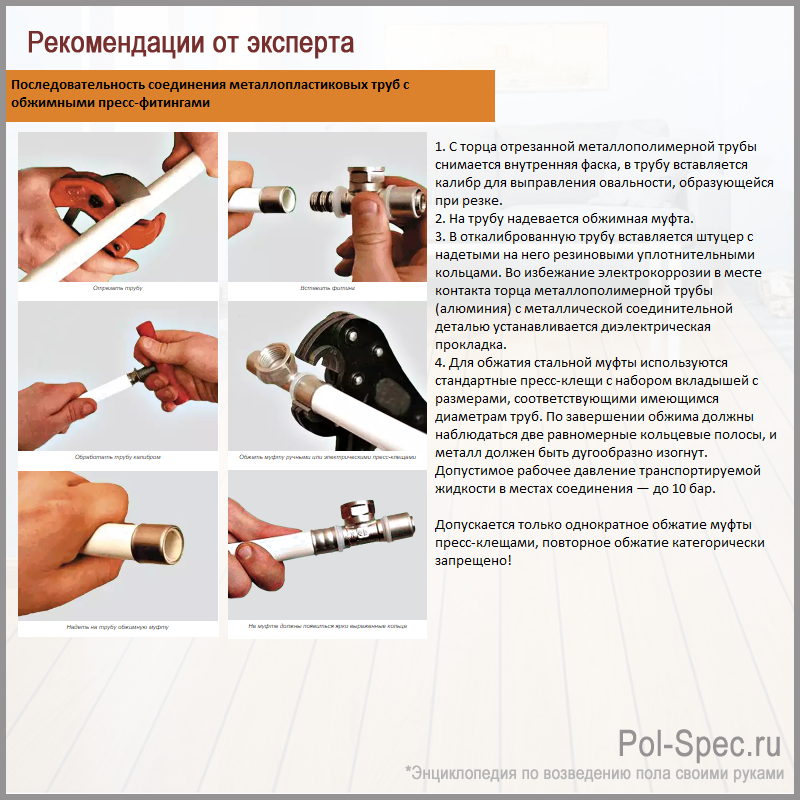

Порядок сборки при помощи пресс-фитингов:

очистить торец заготовки от заусенцев и мусора;
с помощью развертки снять фаску;
на конец заготовки надеть гильзу фитинга;
внутренний вкладыш фитинга вставить до упора в заготовку;
вставить обжимную муфту с заготовкой в зажимы ручного пресса;
сжать до упора ручки пресса. На гильзе должны появиться четкие кольцевые следы от зажима пресса.

Сборка полиэтиленовых труб с цанговыми фитингами происходит аналогично.

Монтаж водопровода

Соединение труб пресс-фитингами включает две операции:

Отрезаем ножницами трубу нужной длины. Калибратором подправляем форму среза и снимаем фаску одновременно с наружной и внутренней поверхности трубы.
Вставляем трубу в гильзу фитинга до упора. Через специальные смотровые отверстия должен быть виден торец трубы. Клещами обжимаем фитинг два раза.

На фотографии видно, что на гильзе в результате обжима образуются два кольцевых сжатия.

Фото соединения металлопластиковой трубы с пресс фитингом.

Чтобы упростить работу вначале собираем отдельные части водопровода. Например, водорозетки для установки смесителя, опрессовываем и прикрепляем к специальной монтажной планке.

Часть разводки водопровода для крепления смесителя ванной.

Подготовленные куски трубопровода устанавливаем на соответствующее им место и закрепляем. Монтажные планки крепятся к стене с помощью дюбелей и шурупов, трубы аккуратно изгибаются и закладываются в штробы.

Разводка водопровода металлопластиковыми трубами в ванной – фото.

Соединяем собранные части водопровода в единое целое уже на месте. Устройство опрессовочных клещей позволяет разворачивать ручки инструмента в удобное для работы положение.

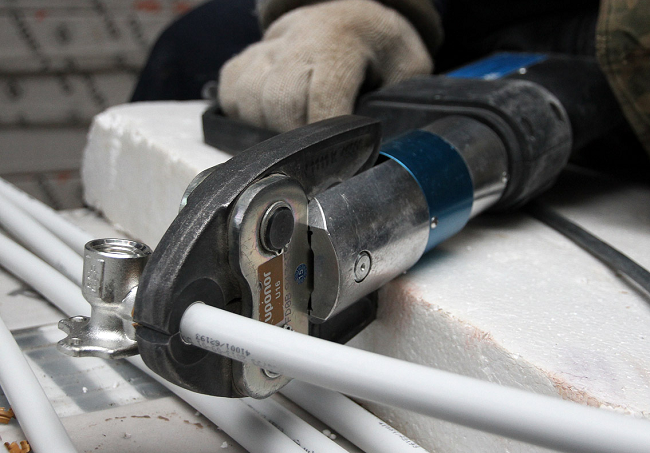

Работа с пресс-клещами для металлопластиковых труб.

Продолжаем последовательно монтировать все части водопровода и присоединяем его к стоякам горячей и холодной воды. Для возможности замены счётчиков воды и кранов в будущем, подключение трубопровода к счётчикам делаем разборным, на «американках».

Узел подключения водопровода к стоякам холодной и горячей воды.

На всю работу по монтажу трубопровода из металлопластиковых труб ушло полтора часа. По окончании монтажа поставили на все водорозетки заглушки, открыли краны на стояках и оставили трубопровод с водой под давлением на несколько дней. Штробы не замазывали, чтобы проверить соединения на герметичность. Работы по отделке ванной в это время продолжались.

Смонтированный водопровод оказался герметичным: ни в одном соединении не проявилось утечек. Можно заполнять штробы штукатуркой и заканчивать облицовку стен плиткой.

Несколько советов в заключении:

Соединение на пресс-фитингах – неразборное. В случае ошибки его невозможно переделать

На этот случай полезно иметь несколько запасных фитингов.

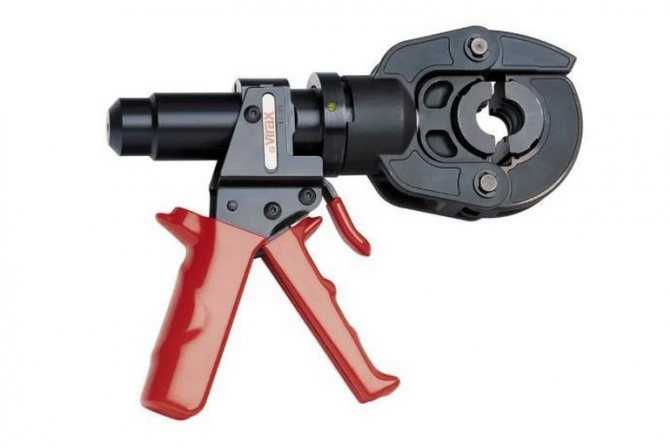

Пресс-клещи не обязательно покупать, их можно взять в аренду.
Металлопластиковые трубы нужно изгибать с осторожностью. Если стенка трубы при изгибании сомнётся, такую трубу следует заменить.
Чтобы труба не испытывала под штукатуркой излишних напряжений при нагревании и остывании от воды лучше не замазывать её в штукатурку непосредственно: оденьте на трубу электрическую гофру. Для трубы диаметром 16 мм идеально подходит гофра 25 мм.

Для трубы диаметром 16 мм идеально подходит гофра 25 мм.

Надеемся, статья окажется для вас полезной, и Вы сможете смонтировать трубопровод из металлопластиковой трубы с соединением на пресс-фитингах самостоятельно.

Стационарные фильтры для воды под мойку, какой лучше выбрать

Риск для здоровья при употреблении воды непосредственно из-под крана очевиден …

Как выбрать счетчики воды для любого бюджета

Для долгой и беспроблемной эксплуатации счетчиков нужно правильно выбрать модель …

Оптимальная насосная станция для частного дома: как выбрать без ошибок

Автономная система водоснабжения включает в себя насосный агрегат с сопутствующей …

Как правильно выбрать насос для скважины на воду

При устройстве автономного водоснабжения частного дома, оборудование для комплектации сети …

Колодец или скважина, что лучше для частного дома?

Источник питьевой воды является главным компонентом автономной системы водоснабжения частного …

Современный фильтр тонкой очистки воды для сантехники — как выбрать?

Стремление угодить разнообразным пристрастиям потребителя и продвинуть собственные продукты для …

Типы используемых фитингов

Прежде чем выполнять монтаж металлопластиковых труб своими руками, следует определиться с типами соединителей, которые будут использоваться для осуществления такой процедуры. Как правило, для выполнения соединений на металлопластиковых трубах, используются соединители трех типов:

компрессионные фитинги для металлопластиковых труб;
детали обжимного (или прессового) типа;
надвижные фитинги для труб из металлопластика.

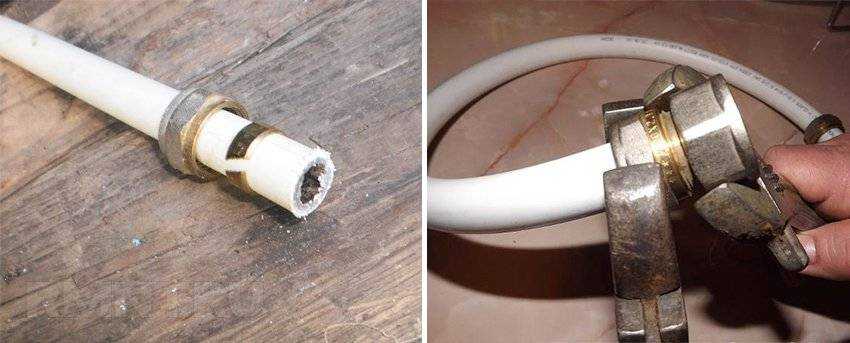

Компрессионные

Решив установить в соединениях металлопластикового трубопровода фитинги компрессионного типа, следует учитывать тот факт, что в их конструкции, которая является сборно-разборной, присутствует резьба. Резьбовое соединение компрессионных фитингов может со временем ослабевать, поэтому его необходимо регулярно подтягивать. Конечно, самопроизвольно сниматься с трубы такой соединитель не будет, но герметичность стыка может нарушиться. Из-за данной конструктивной особенности соединять компрессионными фитингами можно только те участки трубопровода, к которым имеется прямой доступ.

Устройство компрессионного фитинга: контргайка, штуцер с уплотнителем и обжимное кольцо

Как монтировать компрессионный соединитель на металлопластиковую трубу? Сборка осуществляется по следующему алгоритму:

Сначала на подготовленный конец трубы надевают контргайку, а затем обжимное кольцо разрезного типа, изготовленное из металла.
Далее в отверстие в трубе вставляется штуцер, предварительно обработанный силиконовой смазкой.
Чтобы завершить установку и зафиксировать создаваемое соединение, контргайку накручивают на резьбовую часть корпуса сначала вручную (до упора), а затем с использованием рожкового или разводного ключа.

Монтаж резьбового фитинга

Таким образом, чтобы монтировать металлопластиковые трубы при помощи компрессионных соединительных элементов, не требуется использование специального оборудования. При этом создаваемые соединения отличаются высокой надежностью и герметичностью.

Более подробно познакомиться с тем, как соединять металлопластиковые трубы фитингом компрессионного типа, можно по соответствующему видео, которое несложно найти в интернете.

Обжимные

Обжимные фитинги для работы с металлопластиковыми трубами позволяют создавать неразъемные соединения, отличающиеся высокой надежностью и долговечностью. Соединительные элементы данного типа устанавливают в тех случаях, когда металлопластиковые трубы для водоснабжения или отопления планируется разместить под бетонной стяжкой или за гипсокартонными плитами. Прежде чем приступать к монтажу, следует выяснить, как работать с такими соединительными элементами, а также подготовить соответствующее оборудование для монтажа металлопластиковых труб.

Устройство обжимного фитинга

Итак, металлопластиковых труб монтаж с использованием обжимных фитингов выполняется в следующей последовательности:

Конец трубы обрезается строго под углом 90˚ к ее оси.
С внутренней части обрезанного конца изделия снимается фаска, для чего используется калибратор-развертка, а наружная часть очищается от заусенцев и выравнивается. Если специального калибратора под рукой нет, то для того чтобы снять фаску в трубе, можно использовать любую подходящую по размеру развертку.
На наружную поверхность трубы надевается обжимная гильза, а в ее внутреннюю часть до упора вставляется штуцер.
Работу по монтажу заканчивают тем, что обжимают металлическую гильзу при помощи специального инструмента.

Монтаж обжимного фитинга

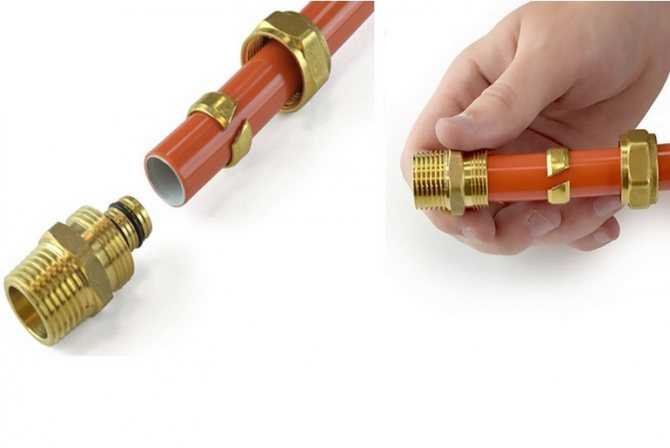

Надвижные

Металлопластиковый трубопровод может монтироваться и при помощи фитингов надвижного типа.

Устройство надвижного фитинга

Чтобы осуществить сборку элементов трубопровода с использованием таких соединителей, необходимо выполнить следующие действия:

Конец трубы перед ее соединением с фитингом обрезается и подготавливается по стандартной схеме. Для этого также пользуются трубными ножницами, калибратором и разверткой.
Обработанный конец трубы после монтажа надвижной муфты обрабатывается экспандером и развальцовывается.
В отверстие в трубе вставляется штуцер соединительного элемента.
Муфта зажимается пресс-клещами и посредством надвигания соединяется со штуцером.

Соединение посредством надвижного фитинга является неразъемным

В результате монтажа создается надежное неразъемное соединение элементов водопроводного или отопительного металлопластикового трубопровода.

Процесс установки смесителя

Подключение смесителя к водопроводной системе из металлопластика осуществляю также с использованием фитингов.

Подключение металлопластиковых труб

Присоединение смесителя выполняют таким образом:

Для начала фитинг раскручивают, с него снимаются все зажимные гайки и обжимные кольца.
Затем зажимную гайку и обжимное кольцо надевают на трубопровод.
Трубопровод вставляют в штуцер соединительного элемента и плотно закручивают гайку.
Другой конец фасонного изделия подключают к обратному клапану, заранее установленному у входного отверстия смесителя.

Подготовившись к процессу монтажа заблаговременно, Вы сможете совершить подключение любого сантехнического оборудования быстро, качественно и надежно.

Типы используемых фитингов

компрессионные фитинги для металлопластиковых труб;
детали обжимного (или прессового) типа;
надвижные фитинги для труб из металлопластика.

Компрессионные

Устройство компрессионного фитинга: контргайка, штуцер с уплотнителем и обжимное кольцо

Сначала на подготовленный конец трубы надевают контргайку, а затем обжимное кольцо разрезного типа, изготовленное из металла.
Далее в отверстие в трубе вставляется штуцер, предварительно обработанный силиконовой смазкой.
Чтобы завершить установку и зафиксировать создаваемое соединение, контргайку накручивают на резьбовую часть корпуса сначала вручную (до упора), а затем с использованием рожкового или разводного ключа.

Монтаж резьбового фитинга

Обжимные

Устройство обжимного фитинга

Конец трубы обрезается строго под углом 90˚ к ее оси.
С внутренней части обрезанного конца изделия снимается фаска, для чего используется калибратор-развертка, а наружная часть очищается от заусенцев и выравнивается. Если специального калибратора под рукой нет, то для того чтобы снять фаску в трубе, можно использовать любую подходящую по размеру развертку.
На наружную поверхность трубы надевается обжимная гильза, а в ее внутреннюю часть до упора вставляется штуцер.
Работу по монтажу заканчивают тем, что обжимают металлическую гильзу при помощи специального инструмента.

Монтаж обжимного фитинга

Надвижные

Металлопластиковый трубопровод может монтироваться и при помощи фитингов надвижного типа.

Устройство надвижного фитинга

Конец трубы перед ее соединением с фитингом обрезается и подготавливается по стандартной схеме. Для этого также пользуются трубными ножницами, калибратором и разверткой.
Обработанный конец трубы после монтажа надвижной муфты обрабатывается экспандером и развальцовывается.
В отверстие в трубе вставляется штуцер соединительного элемента.
Муфта зажимается пресс-клещами и посредством надвигания соединяется со штуцером.

Соединение посредством надвижного фитинга является неразъемным

Обзор лидирующих производителей

На отечественном строительном рынке свою продукцию представляют большое количество отечественных и зарубежных производителей, определить какой лучше довольно сложно. Наиболее известными являются:

Rehau. Немецкая компания Rehau образована в 1948 году в городе Рехау. На отечественный рынок концерн поставляет трубы Рехау из сшитого полиэтилена РЕХ и металлопластик PEX-AL-PEX системы Раутитан (Rautitan), отличительная особенность изделий — способность выдерживать температуры до +110 С.

Среди немецких компаний на рынке хорошо известны Wefa Plastic (город Аттендорн) и Aquatherm GmbH (Акватерм), Oventrop.

Рис. 13 Фитинги для металлопластиковых труб от известных производителей

Нанопласт. Известный отечественный производитель, выпускает сантехническую арматуру высокого качества с соблюдением мировых технических и гигиенических стандартов, продукция пользуется хорошим спросом у населения. Среди отечественных производителей сантехническую арматуру на рынок в широком ассортименте поставляют компании Политек и PRO AQUA.

Valtec. Совместный российско-итальянский концерн с предприятиями в России и Италии, поставляет потребителю трубы и фитинги для металлопластиковых труб в широком ассортименте продукции по мировым стандартам качества.

Pilsa. Турецкая компания, продукция которой отличается оптимальным соотношением цены и качества, на отечественный строительный рынок поставляют свою продукцию и другие турецкие компании: Firat, TEBO, Kalde.

Способы монтажа труб из металлопластика между собой

Соединение металлопластиковых труб между собой осуществляется при помощи фитингов. Сварка или пайка, которая является основным способом соединения органических полимеров, здесь невозможна из-за наличия прокладки из металла.

Способы монтажа можно разделить на:

Разъемные соединения – стыковка обжимными фитингами. Требует периодического контроля.
Неразъемные – соединение на пресс или пуш фитингах. При качественном монтаже используют для прокладки скрытых коммуникаций.

Вне зависимости от типа выбранного фитинга трубу следует подготовить к монтажу. Ее выравнивают по направляющей оси. Минимальный ровный отрезок от края составляет не менее 10 см.

Для подготовки трубы к соединению понадобятся следующие инструменты:

Труборез. Разрезать мягкую металлопластиковую трубу можно ножовкой по металлу, острым ножом. Однако для качественного соединения необходима неповрежденная окружность и строго перпендикулярный направляющей оси срез, без заусенцев или иных изъянов. Такой срез дают специальные ножницы.
Калибратор — для восстановления окружности и обработки внутренней части среза. Обработка среза заключается в снятии стружки с внутреннего слоя под углом в 45 градусов. Операция позволяет провести качественное соединение металлопластиковых материалов.
Фаскосниматель – для обработки внешней кромки среза.

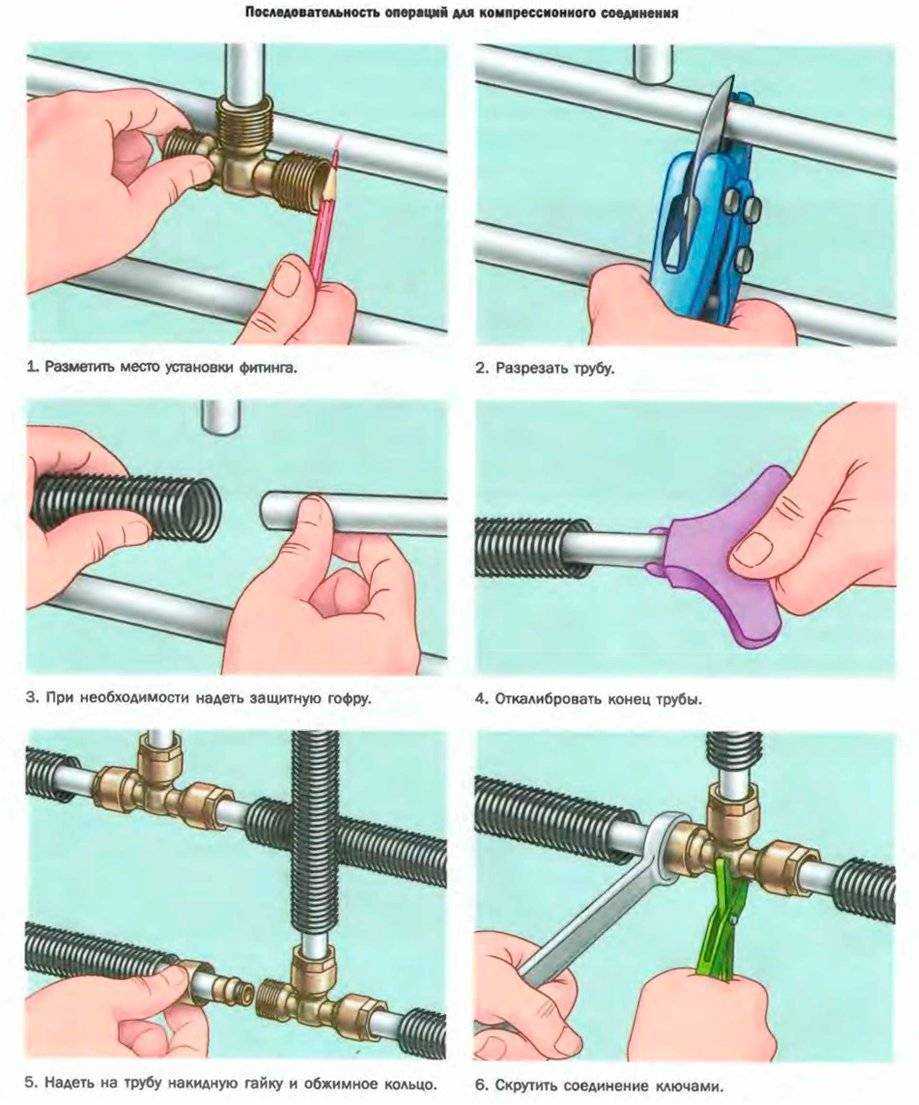

Монтаж обжимными фитингами

Обжимной (компрессионный) фитинг для металлопластиковых труб представляет собой разборную деталь, которая состоит из литого корпуса со штуцером, уплотнительного кольца и обжимной гайки. На корпусе установлены две резиновых прокладки, плюс обязательно должна быть диэлектрическая силиконовая прокладка. Монтаж осуществляют вручную, используя разводной и гаечный ключ.

Схематично процесс выглядит следующим образом. Трубу следует отрезать по размеру и подготовить к монтажу, обработав срез с двух сторон.

Соединяемый отрезок протирают от пыли, тщательно вытирают следы масляных загрязнений. Для обезжиривания используют спиртовой раствор и ветошь.
Компрессионный фитинг раскручивают – снимают обжимную гайку, разрезное кольцо.
В указанном порядке их следует надеть на трубу.
Вставляют штуцер фитинга в трубу до упора, используя физическое усилие. Для лучшего скольжения штуцер можно намочить.
Сдвигают на край кольцо. Фиксируют соединение гайкой.

Затягивание обжимной гайки проводят двумя ключами. Одним фиксируют неподвижно фитинг, другим затягивают гайку.

Соединение получается разборным. Со временем его придется несколько подтягивать, поэтому компрессионные фитинги применяют в коммуникациях с открытым доступом.

Монтаж пресс-фитингами

Пресс-фитинг устроен подобно компрессионному, но вместо гайки на резьбе для фиксации соединения используется обжимная гильза. Чтобы запрессовать обжимную гильзу понадобится дополнительный инструмент – пресс-клещи (в ручном или электроприводном варианте). Пресс-клещи различаются по размеру, в зависимости от диаметра металлопластиковых коммуникаций.

Монтаж начинают с подготовки трубы. С пресс-фитинга снимают металлическую гильзу и надевают ее на подготовленный конец трубы. Внутрь вставляют штуцер. Клещами фиксируют соединение, зажимая их до полного сведения ручек. Сдавливание проводят однократно.

Использование пуш-фитингов в соединении металлопластиковых труб

Пуш-фитинг представляет собой самофиксирующуюся деталь. Он позволяет соединить металлопластик без использования дополнительных инструментов. Здесь требуется качественная подготовка срезов. К обоим концам фитинга подсоединяют трубы, надевая их на штуцера. Соединение фиксируется пуш-фитингом. Окончательно процесс соединения завершается за 3 часа, когда полиэтиленовый материал восстановит свою конфигурацию.

Использование пуш-фитингов является надежным способом для сборки коммуникаций из металлопластика для людей, которые никогда не пользовались сантехническими инструментами. Оно получается неразъемным, герметичным. Пуш-фитинги можно использовать для прокладки скрытых коммуникаций. Недостаток здесь один – высокая стоимость соединительных деталей.

Устройство фитинга металлопластиковых труб

Качественная установка невозможна без правильного соединения трубы с фитингом. Чтобы понять принцип их соединения, необходимо изучить конструкцию обжимного фитинга.

Он состоит из трех частей – корпуса (с одной стороны которого предусматривается либо резьбовое соединение, либо фитинг, а с другой находится штуцер с кольцевыми резиновыми уплотнителями), обжимной гайки и конусного кольца.

Именно эти три элемента и обеспечивают герметичность соединения. Работает такой разъем довольно просто – по мере затягивания гайки обжимное кольцо сдавливает трубу, заставляя ее плотно и с усилием облегать штуцер с резиновым уплотнителем.

Особенности труб из металлопластика

Металлополимерные трубопроводы используют для монтажа домашних водопроводных коммуникаций, для устройства тёплого пола, в канализационных и водоотводящих системах.

Характеристики и свойства труб из металлопластика зависят от особенности их структуры.

Стенка трубного материала представляет собой многослойный «пирог» из пяти слоёв:

Сшитый полиэтилен — внутренний слой, имеющий гладкую поверхность и высокую устойчивость к действию высокой температуры. Термин «сшитый» обозначает особенности структуры полиэтилена на молекулярном уровне. Органический полимер подвергают дополнительному воздействию для соединения молекул дополнительными горизонтальными связями. Прошивка соединяет до 85% свободных молекул, придавая полиэтилену высокую плотность, устойчивость к механическим, температурным воздействиям.
Клеевой слой.
Слой алюминиевой фольги.
Клей.
Внешний, декоративно-защитный полиэтиленовый слой.

Положительные свойства металлополимерных труб:

Долговечны. При особом соединении могут быть замурованы в стену.
Пластичны, что не требует дополнительных фитингов на изгиб.
Устойчивы к коррозии. Металлический слой надёжно изолирован полиэтиленом от вредных воздействий.
Обладают большой пропускной способностью, не «зарастают» отложениями на внутренней стенке.
Имеют хорошую теплопроводность, высокую шумоизоляцию.
Экологически безопасные.
Имеют малый вес.
Совместимы со всеми видами трубопроводов.
Доступны для самостоятельного монтажа.

К недостаткам можно отнести:

высокую стоимость неразъемных фитингов;
слабую устойчивость обжимных (компрессионных) фитингов к перепаду температур;
неустойчивость полиэтилена к солнечным лучам.

Ограничением для эксплуатации металлопластиковых труб служит температура рабочей среды, превышающая 150 градусов, а также давление в системе более 10 бар в сочетании с температурой 95 градусов.

Монтажный инструмент

Специальный инструмент понадобится, чтобы производить монтаж труб из металлопластика при помощи прессовых фитингов. Он предназначен для вырезания трубных отрезков нужной длины, преданию их торцам круглой формы и необходимого внутреннего диаметра, запрессовки фитинговой гильзы на трубе.

Пресс-клещи

Прессовочные клещи необходимы для сжатия гильзы на внешней трубной оболочке. Их рабочая поверхность имеет фигурную форму, позволяющую эффективно сжимать гильзу с наилучшим коэффициентом сцепления.

Стоит отметить, что прессовкой монтируют также тонкостенные металлические трубы из стали с защитным покрытием, нержавейки и меди. У нас они находят не столь широкое применение из-за слишком высокой стоимости труб и фитингов, а также самого профессионального обжимного инструмента.

Поэтому многие современные прессовочные клещи выпускают со сменными насадками под металлопластиковые, а также тонкостенные медные и нержавеющие трубы, выпущенные по разным технологиям производства и стандартам США, Канады, Австралии.

Рис. 9 Ручные пресс-клещи и их комплектация

Ручные

Ручной механический инструмент в виде клещей с длинными ручками, которые могут во многих моделях удлиняться для создания более мощного зажимного усилия, выпускают со сменными насадками под размеры 16, 20, 26, и 32 мм. Стоит отметить, что большинство ручного рабочего инструмента не работает с размером 32 мм из-за слишком больших физических усилий, которые необходимо приложить работнику для опрессовки.

Также ручной инструмент рассчитан только на работу с металлопластиком, для металлов требуется более мощный гидравлический или электрический привод.

Стоит отметить, что ручной инструмент рационально использовать в случаях, если проводятся разовый монтаж металлопластиковых труб своими руками. Для профессиональных целей он непригоден из-за слишком высоких потерь энергии работником.

К недостаткам ручных клещей относят высокие габаритные размеры из-за длинных ручек, что не всегда удобно при проведении работ в ограниченном пространстве.

Стоимость самого инструмента может существенно отличаться у разных производителей почти на порядок, недорогие модели среднего качества можно приобрести в районе 10000 — 20000 руб.

Рис. 10 Гидравлический обжимной инструмент

Гидравлические ручные

Ручной гидравлический инструмент оснащен гидроприводом, благодаря чему развиваемое им прижимное усилие намного выше, чем у ручных аналогов.

При помощи ручного гидравлического инструмента можно обжимать трубы диаметрами 16, 20, 26 и 32 мм как из металлопласта, так и из тонкостенной нержавейки и меди.

Благодаря невысоким размерам и коротким ручкам, ручным гидроинструментом можно проводить обжимание в труднодоступных местах. Данный инструмент отлично подойдет как для бытового использования, так и для профессионального применения.

Хотя гидравлические клещи дороже ручных, если подойти к их приобретению с умом и заказать товар из Китая на ресурсе Алиэкспресс, вполне можно уложиться в сумму 10000 руб.

Крепление труб

клипсы

Затем берётся труба и с усилием вставляется в эти крепления. Это единственно возможный вариант крепления.

Использование для фиксации хомутов жёсткой фиксации категорически запрещено, трубы должны иметь возможность немного изменять свою геометрию при изменении температуры жидкости, которая циркулирует внутри. С этой функцией хорошо справляются только клипсы.

Водопровод не может быть смонтирован только по прямой линии. Повороты неизбежны при возведении системы водоснабжения.

Приобретать инструмент под названием трубогиб, если вам требуется всего несколько раз произвести изменение направления водопровода, необязательно. При использовании трубы диаметром 16 мм это делается вручную. Требуется только соблюдать некоторые правила, которые справедливы для всех диаметров.

Если диаметр больше 16 мм, то для того, чтобы правильно выполнить сгиб, нужно воспользоваться специальной стальной пружиной, которую можно приобрести практически в любом магазине стройматериалов.

Изгиб производится таким образом. Пружина вводится в полость трубы и продвигается к месту изгиба. Если сгибать приходится на значительном расстоянии от края, то к пружине следует привязать верёвку. Это требуется для того, чтобы после завершения процедуры изгибания можно было вытащить пружину из трубы.

Продвинуть на значительное расстояние пружину также можно с помощью мощного неодимого магнита, который соприкоснувшись с трубой нужно вести вдоль, до места изгиба. Когда середина пружины совместится с серединой предполагаемого изгиба, трубу следует изогнуть вручную. Затем пружина вытаскивается с помощью верёвки.

Если требуется изогнуть металлопластиковую трубу большого диаметра, то к способу, указанному выше, необходимо добавить ещё 1 пружину, которая одевается с внешней стороны, и также ведётся к середине изгиба.

Металлопластиковую трубу можно изогнуть с помощью песка или соли. Для этого, в полость трубопровода засыпается сухой прокалённый песок или соль, затем оба конца трубы надёжно закрываются заглушками, и делается изгиб в нужном месте. После завершения работы, песок удаляется.

Закрепляются магистрали из металлопластика на стенах и других поверхностях с помощью специальных клипс. Такие приспособления упрощают демонтаж металлопластиковых труб своими руками в случае необходимости.

В случае деформации изделия вернуть ему форму поможет калибратор

Выбирайте клипсы по размеру и диаметру труб.

Согнуть отрезок металлопластика можно руками, с помощью пружины, строительного фена или трубогиба:

Вручную. Изделию придается форма с помощью нажима руками. Подходит для опытных мастеров, при небольших диаметрах труб.
Использование пружины предотвращает деформацию (растяжение, разрывы, неравномерный изгиб) и упрощает работу. Устройство вставляется в сгибаемую деталь, можно гнуть. Пружина должна соответствовать рабочему диаметру.
Фен за счет тепла размягчает пластик, изделие из него гнется в одно движение. Главное – не перегреть материал.
Идеально ровный поворот обеспечит трубогиб. Нужно выставить угол изгиба, вставить деталь в пазы и свести рукоятки.

Требования к ремонту металлических труб

Естественное изнашивание труб из металла нередко приводит к появлению необходимости срочного ремонта. Мероприятия по устранению неполадок в работе медных, стальных или чугунных труб тоже несложно осуществить своими руками.

Для ремонта медных труб водоснабжения часто требуется устранить проблему, вызванную расслоением металла. В таком случае применяется высокотемпературная пайка с использованием твёрдого припоя. Такое решение позволяет продлить эксплуатационный срок трубы. Также владельцы водопровода из медных труб часто сталкиваются с трещинами в местах сгиба конструкции. Для исправления такого вида повреждений, особенно если их площадь невелика, используется низкотемпературная сварка с мягким припоем.

Полезный совет! Для того, чтобы избежать появления трещин в сгибах, стоит помнить о правилах монтажа медных труб. Радиус изгиба, составляющий более 3,5 диаметра трубы, не допускается при диаметре ниже 1,5 см.

Как и при пайке любых других видов труб, медные изделия нуждаются в предварительном очищении от жира и загрязнений. В противном случае ремонт не даст эффекта и не решит сложившуюся проблему.

В некоторых случаях ремонт медной трубы можно произвести только при помощи пайки

Ремонт медных труб может потребоваться и в случае выхода из строя фитинга, соединяющего два участка водопровода. Если вышла из строя гайка или прокладка, можно обойтись заменой только этой мелкой детали. Если дал течь фитинг, закрепленный пайкой, придется вырезать часть трубы и впаивать новый сегмент с новой же муфтой.

Трубы из таких прочных материалов, как чугун или сталь, также не гарантируют отсутствие потребности в ремонте. Чтобы на время перекрыть небольшую трещину до ремонта чугунных труб водопровода и канализации, можно применить резиновую накладку. Подойдёт даже часть автомобильной камеры или покрышки. Накладка фиксируется на чугунных и стальных трубах с помощью металлических хомутов.

Для заделки повреждений в чугунной трубе незначительного характера применяют довольно старый, но действующий метод устранения течи своими руками: он заключается в использовании пропитанного цементным раствором бинта. Полоска из бинта оборачивается несколько раз вокруг трубы. Так как раствор цемента застывает длительное время, трубопровод должен быть перекрыт как минимум на сутки.

При обширных повреждениях чугунные трубы подлежат замене. Не исключается и применение специальных герметиков и составов типа «холодная сварка». Такие средства годятся и для ремонта стальных труб.

Для устранения течи в трубах из металла самым простым способом является применение хомутов с резиновым уплотнителем

Это интересно: Пошаговая инструкция по ремонту шарового крана: лучше один раз увидеть
