Способы соединения полиэтиленовых труб

Назначение фитингов и классификация

Любая трубопроводная конструкция имеет входы, выходы, ответвления, места соединений или установки запорных элементов. Применение фитингов позволяет осуществлять монтаж трубопровода быстро и легко, а места стыков трубопровода сделать прочными и долговечными.

Устройства используются для следующих целей:

• Соединение труб как двух одинаковых, так и двух различных диаметров.
• Монтаж ответвлений трубопроводной системы.
• Устройство поворотов трубопровода.
• Установка заглушек, кранов, иных элементов запорной арматуры.

Принято разделение соединительных элементов на следующие категории:

• По конструкции: разборные и неразборные.
• По способу соединения: компрессионные, сварные, электросварные.
• По степени подвижности: жесткие (монолитные) и гибкие.
• По равномерности соединяемых труб: прямыми фитингами осуществляется соединение труб одинаковых диаметров, редукционными – соединение изделий с разным сечением.

Особенности соединения пластиковых и металлических труб

Соединение пластиковых труб с трубами из металла необходимо в случаях, когда выполняется ремонт старой канализационной или водопроводной системы, где присутствуют стальные или чугунные элементы.

Соединение пластика и чугуна в канализиции

Если пластиковые и чугунные трубы стыкуются в канализационной системе, то монтаж стыка производится очень просто, с помощью специальных переходников, которые выпускаются различных типоразмеров. А вот способы, которые традиционно применяются для стыковки чугунных труб, в случае с пластиком не подходят. В частности, из-за чеканки пластиковая труба деформируется, и о надежности соединения не будет и речи. Стык между полимерной и чугунной трубой также нецелесообразно заделывать цементом — ведь пластик и чугун по-разному расширяются из-за нагрева — будет достаточно всего несколько раз наполнить трубы горячей водой, чтобы соединение потеряло герметичность и пришло в негодность.

Как провести соединение пластиковых труб для водоснабжения с металлическими? Здесь потребуется большая надежность, поскольку в водопроводной системе давление выше. В частности, если водопровод создается из труб до 4 см в диаметре, то стык создается с помощью соответствующего фитинга. В нем со стороны металла будет резьба, а со стороны пластика — стандартная соединительная муфта.

Важно: Не забудьте тщательно герметизировать соединение со стороны металлической трубы — для этого подойдут традиционные материалы и технологии, например, льняные волокна с олифовой пропиткой. Если же речь идет о монтаже трубопровода диаметром, превышающим 40 мм, то для соединения металлических и пластиковых частей целесообразно использовать фланцевое соединение

Это существенно облегчает процесс установки, тем более, что не составит труда подобрать соответствующие переходники

Если же речь идет о монтаже трубопровода диаметром, превышающим 40 мм, то для соединения металлических и пластиковых частей целесообразно использовать фланцевое соединение. Это существенно облегчает процесс установки, тем более, что не составит труда подобрать соответствующие переходники.

А когда осуществляется сборка трубопроводов из разных материалов, где среда будет находиться под высоким давлением, то стоит применить металлорукав. Чтобы присоединить такую деталь к пластиковой части, понадобится соответствующий фитинг, а к металлу она крепится резьбовым соединением.

Таким образом можно создать надежнейший стык и перейти от старых металлических конструкций к более практичным и долговечным пластиковым. Эти способы применимы и для отопительных, и для водопроводных систем.

Виды стыковки

Популярный способ производства современных трубных изделий — использование стиролов. Материалы позволяют изготавливать прочные, устойчивые перед агрессивными средами трубопроводы.

Они применяются при монтаже водопровода с горячей и холодной водой. При этом существует несколько методов стыковки пластикового трубопроката.

ПП трубопроводы

Трубопроводные полипропиленовые детали соединяются между собой с помощью пайки. В этом случае стыкуемые элементы системы нагреваются с помощью специального сварочного оборудования. Его обычно называют паяльников или утюгом.

Разогрев ПП деталей осуществляется до 260 градусов. Потом один элемент вставляется в другой. Свариваемый участок фиксируется в неподвижном положении, пока не произойдет остывание расплавленного полимера.

Стыковка с другими видами трубопроката выполняется при использовании специальных комбинированных муфт. Они представляют собой ПП изделия, с одной стороны которых впрессована металлическая втулка с наружной или внутренней резьбой.

Другой конец фитинга имеет вид патрубка из полипропилена. Именно эта часть спаивается с ПП трубой. Другая сторона муфты позволяет выполнить резьбовое соединение с трубопроводом из иного материала или с сантехнической арматурой.

Производители выпускают ПП комбинированные муфты с гранями под ключ. Такие фитинги сначала накручиваются или вкручиваются в трубопровод из другого материала, а потом свариваются специальным паяльником с ПП трубой.

Для стыковки разнородных труб также применяются американки. Это разборные соединительные элементы с накидной гайкой и уплотнительным материалам.

Они изготавливаются только из металла с резьбами на обоих концах или имеют с одной стороны патрубок из полипропилена. Американки затягиваются при минимальных усилиях.

ПНД трубопроводы

Участки трубопровода из полиэтилена низкого давления соединяются с помощью создания сварного шва или фитингов. Во втором случае герметичность стыка зависит от качества соединительных элементов и соблюдения технологии монтажа.

Сварной шов создается при использовании специального оборудования. Монтаж выполняется с помощью электромуфты или методом «стык в стык». Применение сварки подразумевает создание неразъемного соединения.

Чтобы стык можно было разобрать при необходимости, применяют специальные герметичные детали. Это недорогие ПНД фитинги многократного использования. В их конструкции присутствует прижимная гайка, от степени затягивания которой зависит герметичность соединения.

Производятся также специальные фитинги для соединения трубопроводов из разнородных материалов. Такие элементы на одном конце имеют резьбу, а другая их сторона представляет собой гладкий патрубок из ПНД с прижимной гайкой.

Существуют и другие варианты стыковки трубопроводов из разных материалов. Они будут описаны ниже.

Соединение труб при помощи контактной (стыковой) сварки

Данный метод можно считать одним из самых часто используемых для соединения полиэтиленовых труб низкого давления. Технология подразумевает закрепление в специальных зажимах изделий, подлежащих свариванию. Устанавливаются такие фиксаторы на общих направляющих. После этого осуществляется процесс торцевания с использованием определенных пил.

Далее, после того, как торцы будут обработаны, их нагревают при помощи электронагревателя. Длится такой процесс до тех пор, пока полиэтилен не приобретет достаточной вязкости, чтобы его можно было без проблем сжимать при помощи гидравлического приспособления. Соединение между собой расплавленной массы обеспечивает качественную и герметичную стыковку труб ПНД на молекулярном уровне.

Благодаря контактной сварке удается сберечь высокую гибкость труб без ущерба для прочностных характеристик. А категория применяемого оборудования определяет качество будущего соединения. Максимально качественное готовое соединение обеспечит сварочный аппарат, у которого будет больше всего возможностей, то есть он сможет лучше контролировать прогрев и правление полиэтилена.

Для правильного соединения труб ПНД следует воспользоваться такой инструкцией:

1. Проверьте, чтобы все трубы были правильной формы. Для наилучшего прилегания стыков после среза, зачистите их и подравняйте.
2. Правильно разместите в сварочном аппарате трубы, чтобы стыки стали четко друг напротив друга, то есть осуществите центровку деталей на одной оси.
3. Подведите нагреватель, чтобы он разместился между кромок, после чего включите аппарат, нажав на соответствующую кнопку. Через некоторое время окончания труб начнут понемногу оплавляться.
4. Уберите нагревательный элемент, после чего состыкуйте торцы с небольшим усилием. Удерживайте их в таком положении, пока материал окончательно не затвердеет. Этот процесс будет сопровождаться выдавливанием небольшого количества расплавленного полиэтилена в месте стыковки труб. В результате мы получим сварной шов.

Аппараты для такого метода стыковки существуют гидравлического и механического типа. Первый вариант относится к профессиональному оборудованию, что потребует от оператора некоторых навыков по работе с ним.

Более того, для оперирования таким аппаратом нужна определенная квалификация, так как все работы должны проводиться быстро, при максимальной аккуратности, четко следуя всем технологическим правилам.

Как соединить пластиковые трубы

Полимерные изделия для домашней водопроводной системы стыкуются несколькими способами. При определении подходящей методики монтажа необходимо руководствоваться следующими критериями:

1. Назначением трубопровода. Для водоснабжения рекомендуется применять сварку, канализация создается с помощью раструбов, отопление формируется с использованием муфт соответствующего размера.
2. Материалом устанавливаемых элементов. Конструкция большинства поливинилхлоридных труб дополняется специальными раструбами, магистрали из полиэтилена соединяются компрессионными муфтами, для сборки полипропиленовых изделий задействуют механические паяльники.
3. Масштабом проводимых работ. Для небольших объемов, ограниченных пределами квартиры или собственного дома, допускается выполнять требуемые мероприятия самостоятельно. Сварка крупных объектов нуждается в привлечении специализированных бригад.

Резьбовые крепления для соединения полимерных элементов не применяются из-за неспособности обеспечить герметичность трубопровода. Популярностью пользуются технологии монтажа с использованием раструбов, муфт и сварки.

Соединение полимерных труб муфтами

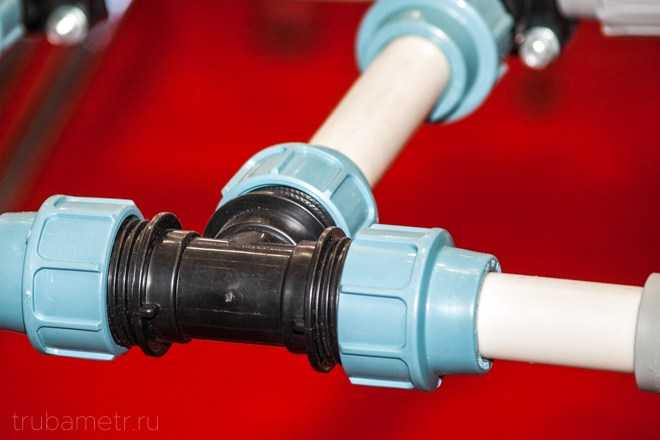

Сборка фрагментов системы водоснабжения компрессионными фитингами предотвращает образование засоров, обеспечивая герметичность. Для зажима концов соседних элементов предусмотрены гайки и уплотнительные кольца конусообразной формы, позволяющие выдерживать напор жидкости в обогревательных контурах, канализационных стоках и водопроводных системах. Жесткое крепление на теле неразъемной трубы обеспечивается специальными компрессионными муфтами.

Допускается применять резьбовое соединение полиэтиленовых изделий. Обязательным условием является развальцовка крайних поверхностей монтируемых деталей, завершающая процесс надевания гаек.

В качестве фитингов используются тройники, седелки, фланцы и краны.

Соединение полимерных труб сваркой

Метод используется для сборки системы водоснабжения из полипропиленовых элементов. Половина бытовых коммуникаций создается с помощью сварочного аппарата, воздействующего на молекулярную структуру материалов, обеспечивая улучшенные характеристики стыкам. Инструкция потребителя содержит указание времени нагрева, определяемого толщиной стенок.

Для труб размером 50-16 мм применяются небольшие ручные паяльники. Габаритные изделия больших сечений требуют привлечения профессиональных сварочных аппаратов.

Технология метода заключается в подогреве крайних поверхностей соединяемых фрагментов специальными съемными гильзами. Расплавившиеся концы стыкуют, плотно прижимая с сильным давлением.

Усовершенствованным вариантом считается сварка электромуфтами. Контроль процесса нагревания осуществляется электронной программой. Улучшается качество соединения, отпадает необходимость закрепления. На нагревательные элементы, подключенные внутри фиксирующего приспособления, напряжение поступает через электроды особых приборов.

Специальные способы соединения

Для труб, изготавливаемых из сшитого полиэтилена, разработана отдельная методика монтажа, основанная на использовании специфических крепежных деталей. Стыковка полимерных изделий пуш-фитингами применяется в усложненных ситуациях, на пересечении с металлической магистралью, при сборке элементов разного сечения. Установочные мероприятия требуют минимального набора инструментов. Для создания эффективного соединения достаточно калибратора и ножа.

Фиксирующий фланец выполняется из латуни и поливинилсуфлона. Сферой использования является формирование систем водоснабжения и отопительных контуров. Для повышения герметичности предусмотрены кольца из резины. После сборки изделия труба, введенная до упора в корпус пуш-фитинга, демонтажу не подлежит. Вода, включенная по завершении стыковочных манипуляций, проталкивает и зажимает клин крепежного устройства, предотвращая вероятность протечек.

К преимуществам способа относится отсутствие необходимости применения большого количества инструментов и высокая скорость монтажных работ.

Особенности монтажа

Для канализации

Монтаж пластиковых труб из ПНД своими руками не представляет ничего сложного. Для соединения изделия с тройниками, уголками и муфтами применяются резиновые уплотнительные кольца. Труба вставляется в раструб, для чего прикладываются небольшие усилия. Если уровень герметичности недостаточен, используется силиконовый герметик.

Укладывать канализационные трубы тоже не сложно: изделия крепятся к стене или потолку посредством специальных защелок-фиксаторов. Последние привинчиваются к стене простыми шурупами.

Канализационная продукция

Электромонтаж

В ходе работ используются как гладкие, так и гофрированные изделия. В этом случае полиэтилен имеет преимущество благодаря своей гибкости и эластичности.

Монтаж труб из ПНД проводится скрыто, в стене, по поверхности или в грунте (если необходимо обеспечить защиту для кабелей).

В последней ситуации большое значение играет герметичность соединения. Достичь этого можно двумя способами:

• Делают сварку встык или в муфтах;
• Реализуют горячую обсадку трубы в раструбе. Для этого нагретую трубу вставляют в раструб другой, где она деформируется и заполняет собой все свободное пространство, обеспечивая нужный уровень герметичности.

Водопровод

Соединение труб, сделанных из сшитого полиэтилена в этом случае также выполняется несколькими способами

Здесь необходимо обратить внимание на показатель давления в водопроводе

Один из вариантов – использование компрессионных фитингов. Этот способ наиболее популярен, так как позволяет легко соединять изделия небольшого диаметра. Описываемые фитинги изготавливаются вплоть до 110 мм труб, но оптимальны они для 32 мм изделий. Принцип работ схож с монтажом металлопластикового водопровода, с одной разницей – разрезное кольцо заменяется резиновым уплотнителем. Выглядит процедура так:

• Сначала подготавливают торец изделия и обрезается под углом в 90 градусов (в этом случае удобный инструмент, применяемый для монтажа труб из сшитого полиэтилена – труборез);
• Поверх продукции надевают накидную гайку и уплотнительное кольцо из резины;
• Трубу вставляют в фитинг;
• Накидная гайка накручивается поверх резьбы.

Фитинги – элементы соединения коммуникаций

Как видно, дополнительное оборудование не требуется, а способ монтажа имеет ключевое достоинство – работа простая, а соединение получается разборным. В процессе ремонта таких труб не требуются сложные инструменты: все, что нужно – вырезать испорченный участок и установить на его месте новую трубу.

Необходимо убедиться, что используется качественный резиновый уплотнитель. Если он испортится, то есть вероятность образования течи.

При другом методе актуально применение фитингов для диффузной сварки. Процедура следующая: нагревается внутренняя поверхность фитинга и внешняя сторона трубы на паяльнике, после чего ее вставляют в фитинг. Здесь есть один нюанс – такое соединение является неразборным. Если таким трубам потребуется ремонт, придется воспользоваться особым паяльником, функция которого – восстановить герметичность.

 Еще один способ – сварка встык. Метод актуален при прокладке продукции большого диаметра. С технологической точки процедура выглядит следующим образом:

• Изделия центруются;
• Между их торцами размещается электронагреватель;
• Его убирают в начале оплавления труб;
• После того как соединение остынет, его считают готовым.

Такой тип соединения обеспечит 80-90% прочности, по сравнению с монолитной продукцией. Как соединить трубы ПНД этим методом понятно, но есть одна особенность – профессионалы рекомендуют пользоваться способом только с трубами толщиной не менее 5 мм.

Если же требуется соединение полиэтиленовых труб со стальными, поможет здесь фланец, имеющий вид резьбовой детали. Она дополняется резиновым уплотнителем, обеспечивающим должный уровень герметичности

Перед выполнением работ необходимо обратить внимание на некоторые особенности:

• Фланцы, имеющие опоры на втулки конусного вида подходят для труб, сечение которых более 200 мм;
• Фланцы с прямым буртом подойдут для монтажа легких трубных изделий, диаметром от 150 до 300 мм.

Фланцевое соединение водопровода из полиэтиленовых труб не сложное: изделие обрезается в том месте, где будет производиться соединение и на это место натягивается фланец. Поверх устанавливается резиновая прокладка. Для стыковки с ответным фланцем используются болты (затягивать нужно аккуратно, чтобы не повредить пластиковую продукцию).

Роль фланцевого соединения

Общие сведения

Полиэтиленовые трубы, которые делаются, как мы уже сказали из полиэтилена низкого давления, имеют сокращенное название – ПНД. Такой материал является очень надежным и эластичным.

Помимо преимуществ полиэтиленовые трубы обладают и рядом недостатков:

• — полиэтиленовые трубы совершенно не предназначены для горячего водопровода или отопления, так как самая высокая температура, которую они могут выдержать – это сорок градусов;
• — кроме высоких температур полиэтилен боится ультрафиолета, т.е. если материал будет продолжительное время находиться под солнечными лучами, то он потеряет свою эластичность и поломается. Хотя здесь стоит сказать, что полиэтиленовые трубы, которые выдерживают ультрафиолет, существуют, но цена на них значительно выше.

Существует несколько видов соединения полиэтиленовых труб, которые мы сейчас детально рассмотрим.

Неразъемное соединение

Данный вид соединения подходит только для тех, кто в будущем не планирует переносить или разбирать трубопровод. Чтобы выполнить работы по не разъемному соединению вам потребуется специальный сварочный аппарат для полипропиленовых труб, чтобы трубы прогревались и соединялись встык. Но здесь  стоит сказать, что сварочный аппарат является дорогостоящей вещью, поэтому если он вам в дальнейшем не потребуется, то приобретать его нецелесообразно. Альтернативным методом для такого соединения послужит использование электромуфтовой сварки. Это позволит нагреть материал до температуры плавления и соединить его. С помощью такого способа получится достаточно герметичный и прочный шов.

Разъемное соединение

Выполнить работу по соединению можно и путем разъемного соединения. При таком методе сварка не потребуется. Это позволит разобрать трубопровод без разрезания его отдельных элементов, если вдруг это потребуется.

Есть два вида разъемных соединений: фитинговое или фланцевое, при котором будут нужны крепежи особой конструкции; раструбное, для которого вам пригодятся эластичные уплотнители.

Седелки и область их применения

Кроме фитингов есть еще одно интересное устройство, которое позволяет делать ответвления от уже готового трубопровода. Это седелки — специально разработанный муфты. На этой муфте есть один или несколько отверстий с резьбой. В них обычно ставится кран, а к нему подключается новая ветка водопровода.

Седелки для полиэтиленовых водопроводов

Седеки надеваются на трубу, закрепляются винтами. После чего в ответвлении дрелью и толстым сверлом в поверхности трубы сверлится отверстие. Когда оно готово, устанавливается кран, собирается ветка дальше. Так совершенствуют систему с минимальными усилиями и затратами.

Тонкости и подсказки

Хотя работы не требуют особого труда, часто возникают определенные сложности

Их легко предотвратить, если обратить внимание на следующие подсказки:

Если монтаж требует сделать слишком большое усилие на финальном этапе затягивания, можно сделать небольшую фаску на вашей трубе (не больше 1,5 мм)

Смочите ее водой, и вы заметите, насколько легче пойдет дело.
Разрез на трубе должен быть перпендикулярным.
Обратите внимание на уплотнительные резинки. На них не должно быть засохшей смазки, иначе произвести монтаж будет практически невозможно — труба не будет входить

Если вы обнаружили засохшую смазку, постарайтесь счистить ее, воспользовавшись ножом.
При отсутствии специальной смазки ее неплохо заменит обычное жидкое мыло.
Если вы планируете в дальнейшем закопать систему труб в землю, предпочтительнее пользоваться электросварными изделиями. Компрессионные изделия следует сделать легкодоступными для обслуживания, поэтому замуровывать их в стены либо стяжки не рекомендуется.
Никакого льна либо пакли использовать не нужно.

Если вы учтете все основные моменты, то монтаж труб пнд компрессионными фитингами не создаст для вас особых сложностей. Достаточно выбрать надежные материалы, снабженные соответствующими сертификатами, и тщательно осмотреть все составляющие.

Лучше приобрести вариант, предлагающий возможность частичной разборки

Обратите должное внимание на качество выбранного изделия, причем особенно важно проверить форму уплотнительного кольца. Непременно отметьте, обладает ли посадочное место достаточной точностью, убедитесь, что технические характеристики находятся в соответствии с предстоящими требованиями. А на более позднем этапе тщательно произведите все работы, и процедура пройдет успешно

А на более позднем этапе тщательно произведите все работы, и процедура пройдет успешно.

Фитинги ПНД компрессионные

Главная \ Фитинги ПНД компрессионные

Фитинги ПНД компрессионные – это обжимные соединительные фитинги компрессионного типа, которые предназначены для монтажа и соединения труб из полиэтилена низкого давления и вторичного полиэтилена марок ПЭ-63, ПЭ-80 и ПЭ-100. Фитинги ПНД компрессионные производятся из сополимера полипропилена, с использованием литьевого метода. Фитинг компрессионный ПНД изготавливается в виде конструкции из модульных элементов, которая является сборно-разборным устройством и состоит из пяти компонентов: корпус, запрессовывающая втулка, обжимное кольцо, уплотнительное кольцо и крышка-гайка. Компрессионные фитинги для труб ПНД поставляются полностью готовыми к монтажу.

Фитинги компрессионные ПНД производятся различных форм и типов: муфты, тройники, отводы, фланцевые соединения и заглушки, так же они могут иметь наружную или внутреннюю резьбу. Компрессионные фитинги для труб ПНД производятся с различными внутренними диаметрами от 16 до 110 мм и имеют разное рабочее давление от 10 до 16 Bar (атмосфер): с рабочим давлением 10-16 Bar (атмосфер) производятся с диаметрами 16-110 мм, с рабочим давлением до 16 Bar (атмосфер) производятся с диаметрами 16-63 мм, с рабочим давлением до 12,5 Bar (атмосфер) производятся с диаметрами 75-110 мм.

Соединение полиэтиленовой трубы с компрессионным фитингом происходит методом спрессовывания обжимного кольца фитинга с трубой. Сам процесс соединения компрессионого фитинга с трубой ПНД очень легок и прост, фитинг надевается на трубу, затем обжимное кольцо фитинга вручную затягивается при помощи компрессионного или гаечного ключа. Выполнение соединения не требует специальных навыков, и может производиться одним человеком. Основным преимуществом компрессионных фитингов является тот фактор, что для соединения их с трубами ПНД не нужно использовать сварочные аппараты, что в свою очередь сильно сокращает время монтажа трубопроводной системы и уменьшает стоимость её устройства.

Устройство компрессионных фитингов для труб ПНД

Основные свойства и преимущества

• высокая антикоррозионная стойкость
• устойчивость к перепадам температур
• стойкость к химическим веществам
• экологичность и гигиеническая безопасность
• могут соединяться с трубами из других материалов
• обладают легким весом и просты в монтаже
• устойчивы к вибрации и гидроударам, не требуют подтяжки
• обеспечивает герметичность, при перегибании трубы
• износоустойчивость и долговечность, срок службы более 50 лет

Области применения

ПНД фитинги компрессионные применяются для монтажа полиэтиленовых труб в местах, где они меняют своё направление: при поворотах или разветвлении, в случае изменения диаметра соединяемых труб из полиэтилена, при необходимости соединения трубы с трубопроводной арматурой, а так же когда трубы ПНД нужно соединить с трубами изготовленных из другого материала. Компрессионные фитинги для полиэтиленовых труб могут использоваться в системах холодного питьевого и технического водоснабжения для распределения воды, в системах канализации, системах мелиорации и орошения (автоматический полив).

Компрессионные фитинги из полиэтилена являются сборно-разборной конструкцией, их можно собирать и разбирать до 10 раз, поэтому их можно использовать не один раз, а ремонт фитинга может происходить не только путем его полной замены, но и заменой только вышедших из строя элементов компрессионного фитинга.

Монтаж компрессионных фитингов для труб ПНД
