Как проверить генератор мультиметром

Проверка генераторов на стенде своими руками

Станок для испытаний и снятия характеристик генератора можно собрать своими руками, если имеется в наличии электродвигатель, вольтметр, амперметр и проволочный реостат. Дополнительно потребуется механический часовой тахометр ТЧ10-Р и автотрансформатор для изменения оборотов электродвигателя.

Метод проверки генератора на стенде позволяет определить его параметры и установить соответствие его характеристик номинальным.

Стенд с электрическим двигателем соединяется через гибкий вал с проверяемым генератором. Частота вращения ротора регулируется оборотами электродвигателя.

Включив двигатель стенда, устанавливаем напряжение на выходе генератора 13 Вольт реостатом 5, а обороты ротора до 5000. В этом режиме вращаем ротор от 10 до 15 минут и фиксируем силу тока. У разных типов генераторов сила тока имеет собственную характеристику, указанную в паспорте, например, у Г-222 сила тока должна быть не менее 45 Ампер.

Если измеренная величина тока отдачи меньше, указанной в паспорте, то необходимо разобрать и проверить, согласно существующим методическим указаниям обмотки статора, ротора и диодного моста.

Следующим этапом проверяется напряжение на выходе при той же частоте вращения ротора, но ток отдачи реостатом устанавливается в пределах 15 А. Напряжение на выходе должно составлять 14 В с допуском в отрицательную и положительную сторону в 1,5 В.

Если не соблюдается указанный предел напряжения, как с нагрузкой, так и без нее, то регулятор необходимо заменить исправным. После замены регулятора необходимо повторить процедуру проверки и в случае не соблюдения предела 14 В, следует разобрать генератор и проверить исправность обмоток статора, ротора и диодного моста.

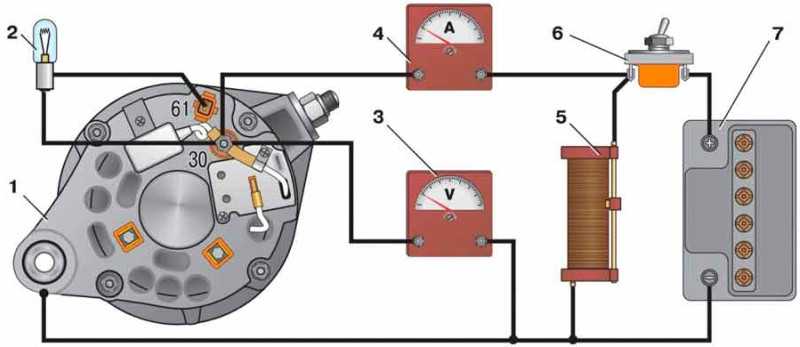

Схема соединений для проверки генератора на стенде: 1 — генератор; 2 — контрольная лампа, мощностью 3,0 Вт; 3 — вольтметр; 4 — амперметр; 5 — реостат; 6 — выключатель; 7 — аккумуляторная батарея

Диагностика генератора автомобиля своими руками

Возникают ситуации, когда транспортировка автомобиля в автосервис затруднительна и как вынужденная мера проверка производится в домашних условиях.

Схема проверки автомобильного генератора своими руками, следующая:

визуально осмотреть целостность ремня генератора или его натяжение – в случае обрыва ремня произвести ремонт, касающийся замены его (или принять меры к его натяжению);
завести двигатель и мультиметром проверить на клеммах аккумулятора напряжение – должно быть 13,5 -14,7 В;
если мультиметр показывает напряжение ниже 12 В, то необходимо проверить напряжение на клемме +D (обмотка возбуждения) генератора;
в случае отсутствия напряжения на обмотке возбуждения – проверяется плавкий предохранитель цепи подачи напряжения на обмотку возбуждения;
в случае исправности цепи, подающей напряжение на обмотку возбуждения, проводится диагностика, не снимая с автомобиля по описанным выше методам лампочкой или мультиметром.

Проверка генератора дрелью

Задача сводится к определению исправности при воздействии на его вал оборотов дрели. Контрольная лампа, вместо тестера или мультиметра позволяет визуально наблюдать выходное напряжение генератора.

На схеме: Л1 – имитация контрольной лампы заряда АКБ. Она должна погаснуть при вращении с помощью дрели вала ротора генератора. Л2 – контрольная лампа выходного напряжения, которая дублируется тестером для определения ее точной величины.

Метод проверки дрелью позволяет без наличия специального стенда проверить исправность в гаражных условиях.

Как проверить генератор автомобиля мультиметром

Полная диагностика всех узлов в цепи и внутренних компонентов позволяет выявить некорректно работающий элемент, который даёт сбои в зависимости от условий эксплуатации, либо температурных режимов. Вовремя установить такое слабое место в генераторе – значит избежать более дорогостоящего ремонта или полной замены всего механизма. Проверку проводят последовательно, замеряя каждый узел и цепь на сопротивление, напряжение, силу тока и наличие пробоев «на массу», коротких замыканий в обмотках статора и ротора.

Диодный мост генератора

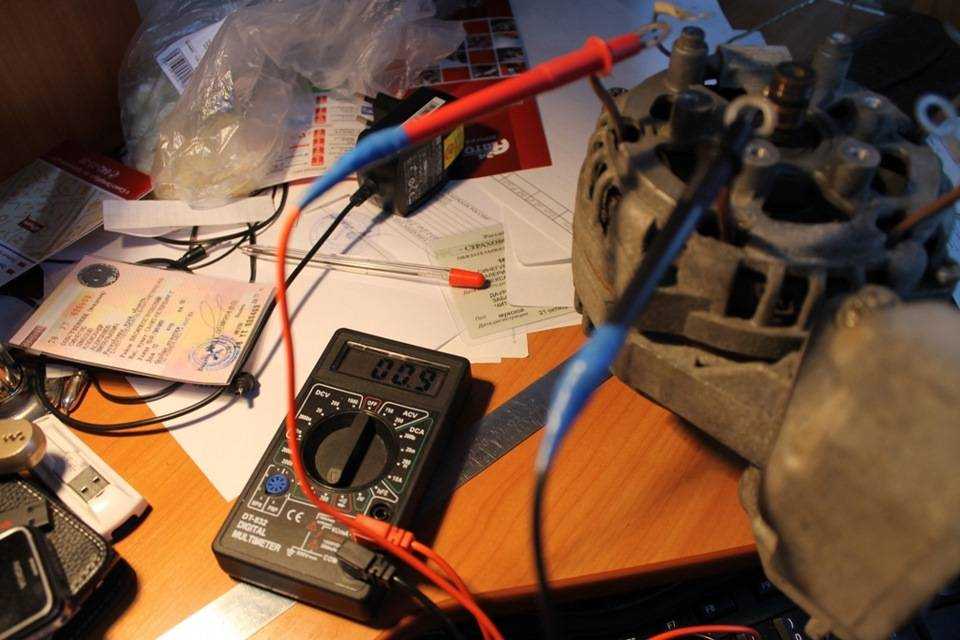

Предназначен для выпрямления тока и состоит из блока, в который входит шесть парных диодов (три на «минус», три на «плюс»). Перед тестом диодного моста необходимо отключить АКБ, сняв клемму «минус», и отключить от блока всю проводку к реле-регулятору напряжения. Мультиметр включают в режиме омметра, красный разъём «плюс» подключают к положительному выводу блока диодов, чёрный «минус» – на массу (корпус генератора). Если диодный мост исправен, то значение на табло мультиметра покажет бесконечность. В противном случае любое сопротивление означает, что выпрямитель неисправен.

Регулятор напряжения

Предназначен для стабилизации напряжения от генератора в бортовую сеть. В зависимости от типа силового агрегата и марки автомобиля – нормальное значение реле может отличатся, поэтому перед тестом нужно определить показатель, который дан в техническом описании двигателя. Порядок действий:

Проверку производят на прогретом агрегате и генераторе под нагрузкой – минимум 15 минут работы на холостых оборотах с включённым светом фар.
Мультиметр включают в режиме вольтметра, выставив максимальное значение в 20 Вольт.
Один щуп устройства «плюс» (красный) подсоединяют к клемме «30» на выводе регулятора, второй «минус» – на массу (корпус генератора. Показатель напряжения должен быть в пределах от 13,2 до 14,9 Вольт. Точное значение необходимо сверить с характеристикой в техническом описании: если отклонение превышает 0,5В от нормы, то реле подлежит замене.

Ток возбуждения генератора

Должен соответствовать номинальной силе тока в цепи. Для снятия замера мультиметр включают в режиме амперметр и последовательно соединяют клемму «67» на плюсовой контакт, минусовой – на массу. Запускают двигатель и выдерживают высокие обороты в течение 3-5 минут. Нормальное значение считается от 3 до 8 Ампер.

Ток отдачи

Позволяет выявить короткие замыкания в цепи на конкретном участке и стабильность силы тока генератора на выходе. Для замера мультиметр в режиме амперметра последовательно подключают к клемме «30» (В+) и массе генератора. Далее запускают агрегат на высоких оборотах и активируют все потребители электроэнергии одновременно. Через 2-3 минуты снимают показатель силы тока и отключают электрооборудование. На каждую отдельную цепь снимают новый замер: фары ближнего света, кондиционер, аудиосистема, габариты, дальний свет, поворотники. Когда каждый отдельный потребитель будет измерен, все значения складывают и сравнивают с общим. Погрешность не должна превышать отметки в 5 Ампер.

Обмотки

Отвечают за электромагнитную индукцию генератора. Для их диагностики потребуется демонтировать механизм, снять реле-регулятор и держатели щёток. Мультиметр включают в режиме омметр и снимают показатели сопротивления на выводах контактных колец: один щуп прибора на любое кольцо ротора, второй – на статор. Стандартный показатель сопротивления обмоток должен быть в пределе от 2 до 8 Ом.

Интересно знать!
Следует помнить, что перед снятием замеров необходимо зачистить клеммы, контакты всех выводов от следов окислений, коррозии, грязи.

Реле-регулятор

Реле-регулятор от Приоры и 2112

Реле-регулятор поддерживает оптимальное значение напряжения в штатной электрической цепи. Фактически именно оно не позволяет возрасти напряжению до критических значений. Для осуществления проверки следует запустить двигатель, подключить мультиметр и выставить значение «измерение напряжения».

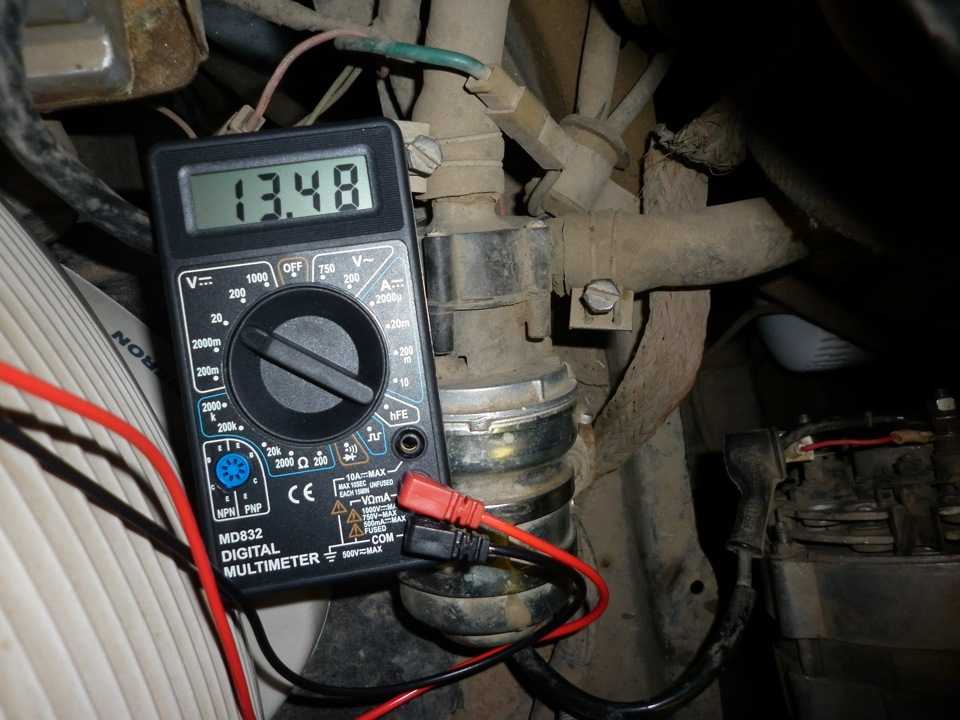

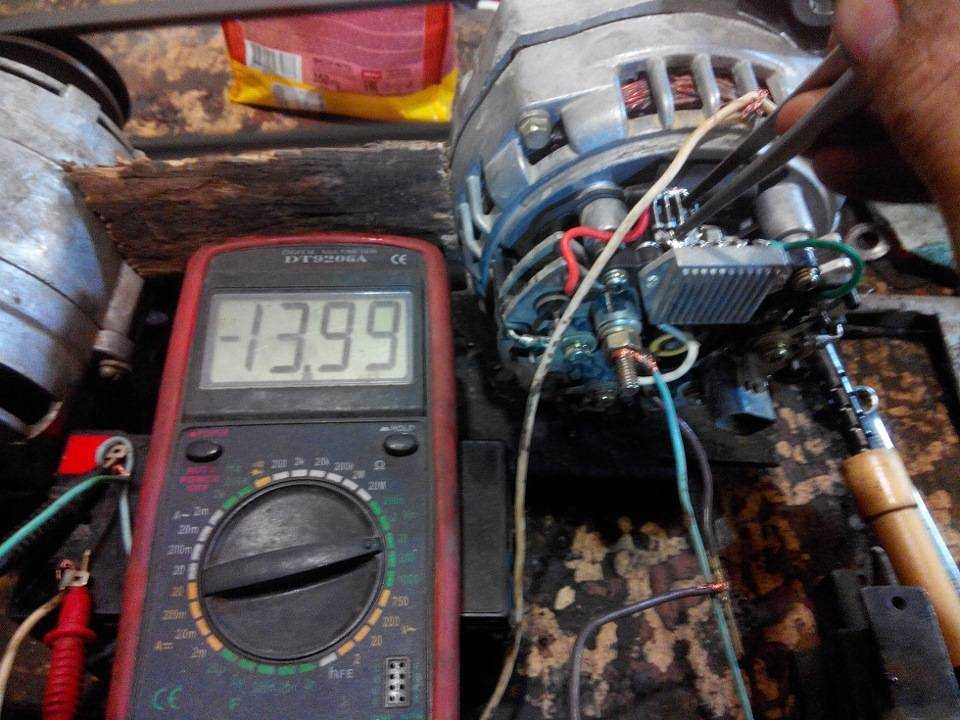

После этого необходимо измерить электропитание бортовой сети непосредственно на клеммах аккумуляторной батареи или на контактах самого генератора. Значения должны быть в пределах 14–14,2 В.

Затем нужно нажать акселератор и ещё раз сделать измерение.

Почему генератор выходит из строя?

В коробке генератора находится статор, являющийся неподвижной его частью, и ротор, который вращается. Также здесь находится реле-регулятора, обмотка, щетки и подшипники. Все эти составляющие могут являться причиной поломки генератора:

Самой распространенной причиной является тот случай, когда заклинивают подшипники. Это происходит от того, что со временем в корпус генератора попадает пыль и грязь. Но не всегда подшипник «ловит клин», иногда он может только подклинивать. Определить это несложно, если шток совсем прекращает вращаться, то это указывает на первый случай. А если он все-таки прокручивается, а затем может остановиться — это означает, что подшипник подклинивает. Может погореть электрообмотка ротора или статора, если туда проникнет влага. Медные провода может замкнуть или разъесть, что прекратит выработку электротока. Изнашивание щеток, ходящих по магнитным дорожкам статора. Она представлены в виде графитовых стержней, которые нужно просто поменять. Регулятор тоже может стать причиной поломки данного устройства. При этом генератор не способен перезаряжаться, либо зарядка совсем не доходит к батарее

Вот собственно основные причины поломки генератора, поэтому при его покупке всегда нужно обращать внимание на эти детали

Что еще может быть?

Зачастую при виновником проблем с зарядом может быть не сам регулятор, а его клеммы, от времени, они как и многие на автомобиле окисляются – что не дает нормально работать генератору и подзаряжать нашу батарею, поэтому для начала прежде чем менять этот узел постарайтесь его прочистить, убрать окислы и прочие налеты. Кстати это касается и клемм аккумулятора, их нужно чистить и защищать, хотя бы раз в сезон.

Поэтому первым делом, если мультиметр выдает вам — 11 или чуть ниже 12В на клеммах машины, попробуйте для начала прочистить клеммы и контакты, затем замерьте еще раз. Вполне возможно что причина в них.

НА этом заканчиваю статью, думаю было полезно, читайте наш АВТОБЛОГ.

(19 голосов, средний: 4,32 из 5)

Проверяем обмотку ротора

Частой неисправностью автомобильного генератора является замыкание обмоток. Это может случиться в результате резкого скачка напряжения, попадания воды, износа щеток и др. Так как проверить генератор мультиметром на предмет целостности его обмоток можно, лишь получив полный доступ к ним, потребуется демонтаж всего узла. Описывать этот процесс мы не будем, так как у разных автомобилей он отличается. До того как проверить снятый генератор на работоспособность обмотки ротора, его, естественно необходимо разобрать.

После извлечения ротора находим на его валу контактные кольца. Их всего два. Включив мультиметр в режиме омметра, подсоединяем его щупы к этим кольцам. Прибор должен выдать сопротивление в пределах 2-5 Ом. Это нормальные показатели для исправного ротора. Более высокое сопротивление свидетельствует о плохом контакте между кольцами. В обратном случае, когда показания прибора приближаются к нулю, скорее всего, имеет место межвитковое замыкание.

Причины и возможные последствия неисправности

повреждение регулятора напряжения («таблетка», «шоколад» на автомобильном сленге);

Износ (разрушение) щеток;
короткое замыкание обмотки возбуждения (ротора);
Выход из строя диодов (поставил в подкову);
Износ подшипников и втулок.
Выход из строя регулятора напряжения обычно приводит к невозможности зарядки аккумулятора. В этом случае на приборной панели загорается индикаторная пиктограмма «аккумулятор». Двигатель работает до тех пор, пока аккумулятор не разрядится примерно до 8–9 вольт.

В течение дня уровень заряда аккумулятора может составлять от 30 до 50 км при условии, что аккумулятор хорошо заряжен на момент выхода из строя.

В случае выхода из строя выходного каскада регулятора напряжения неисправность может быть вызвана увеличением выходного напряжения генератора до 17-20 В. Это приводит к перезарядке аккумулятора. При перезарядке электролит закипает. Если рядом с аккумулятором под капотом есть коррозия, проверьте генератор.

Если полярность батареи случайно поменяли (клеммы установлены с неправильной полярностью), диодный мост может выйти из строя. Обычно светодиоды разбиваются попарно в одном плече. Неисправный диод имеет сопротивление, близкое к нулю. Обмотка статора генератора затем работает в режиме короткого замыкания, сильно нагреваясь.

Через несколько минут работы двигателя перегреваются обмотки, под капотом автомобиля появляется запах горящих электропроводов. Чтобы избежать возгорания, заглушите двигатель, проверьте генератор.

Износ щетки приводит к постепенному отказу генератора. Сначала во время движения индикатор зарядки на приборной панели мигает, а затем горит постоянно. На многих моделях генераторов щетки заменяются вместе с регулятором напряжения.

Короткое замыкание обмоток генератора может привести к значительному изменению выходных параметров, перегреву устройства.

Первоначальную функциональную проверку можно выполнить без демонтажа генератора. Для этого установите переключатель мультиметра в режим «постоянное напряжение 20В». Затем подключите черный байонет к отрицательному полюсу аккумулятора, красный байонет — к положительному полюсу. Затем запустите двигатель, дайте ему достичь стабильных оборотов холостого хода. Нормальным считается показание мультиметра в диапазоне от 13,5 до 14,5 В.

Как проверить генератор не снимая с машины

Есть два способа, используя мультиметр и вообще без него. Первый, относительно новый, заключается в том, чтобы проверить напряжение на клеммах аккумулятора, а второй, старый и проверенный, почти в противоположном — клемму АКБ нужно снять на работающем двигателе.

Проверка аккумулятора мультиметром сначала происходит в состоянии покоя — напряжение должно быть в пределах 12.5-12.8 В. Затем надо замерить показания уже на запущенном двигателе, если наблюдается 13.8-14.8 В при 2 тыс. оборотах, значит все в порядке. В заключение остается проверить напряжение под нагрузкой, то есть, подключив потребители — печку, фары, подогрев, магнитолу. Провал в пределах 13,6–13,8 В считается допустимым, а если показания ниже — это говорит о неисправности.
Второй способ, как и многие «дедовские», простой и безотказный, но при этом довольно опасный и требующий аккуратности. По утверждениям, работает как на ВАЗах, так и на относительно новых авто, вроде Авео. В чем суть — ослабить болт крепления минусовой клеммы АКБ ключом на 10, запустить двигатель и дать небольшую нагрузку, включив один из потребителей например фары. Затем снять клемму при работающем моторе — если он не заглох и свет фар не померк, значит с генератором все точно в порядке, в противном случае можно быть уверенным, что он сломан. Пробовать такой метод следует на свой страх и риск.

Выяснив, что неисправность есть, следует демонтировать и проверить снятый генератор мультиметром, лампочкой и визуально. Проверке подлежит каждый из его элементов по-отдельности.

Список деталей генератора и применимые к ним способы проверки	Визуальная проверка	Проверка мультиметром	Проверка лампочкой
Щетки
Контактные кольца
Диодный мост
Регулятор напряжения
Статор
Ротор

Конструкция выпрямителя

В прямом смысле выпрямитель не в состоянии «выпрямить» переменное напряжение. Название этот узел получил из-за принципа действия входящих в него диодов:

переменный ток периодически меняет направление движения в цепи;
диоды пропускают его лишь в одном направлении, отсекают токи обратной полярности;
чтобы в сети скачки напряжения были незаметны для запитанного потребителя, 3 диода установлены в одном направлении, оставшиеся 3 – в другом.

В настоящее время классическую конструкцию имеют мощные диоды, маломощные полупроводниковые приборы этого типа выполнены в виде кремниевого перехода на плате. Однако для отведения от корпуса или кремниевого перехода высоких температур, и те, и другие модификации либо вмуровываются в пластину теплоотвода, либо оснащаются собственными радиаторами в индивидуальном порядке.

При пробое кремниевого перехода или полноценного диода в корпусе требуется замена диодного моста генератора или отдельных полупроводников, входящих в его состав.

Основной мост диодный

На нижнем рисунке представлены синусоиды и направление движения тока в генераторе и диодном мостике.

Положительным значением условно принято напряжение, направленное к 0 точке обмотки статора. После выпрямителя ток в нагрузке потребителей протекает только в положительном направлении, то есть от «+» генератора к ее массе «–».

Поэтому в диодном мосту силовом (основном) использованы крупногабаритные 25 – 30 А диоды, мощность которых можно повысить дополнительно за счет дополнительного плеча выпрямителя, рассматриваемого ниже.

В отличие от прочих узлов «электростанции авто», визуальный осмотр не позволяет выявить, какие имеются неисправности диодного моста генератора. Для выпрямителя необходима только аппаратная диагностика мультиметром.

Находятся диоды на теплоотводящей пластине в форме подковы под задней крышкой генератора. На выносных выпрямителях диодный мост расположен вблизи генератора, вместо пластин классической конфигурации может использоваться обычная плата. На корпус каждого диода в этом случае надевается ребристый радиатор.

Дополнительные диоды

Основная сложность конструкции автомобильного генератора заключается в том, что обмотка возбуждения его якоря так же является потребителем постоянного напряжения. Для этой катушки используется собственный диодный мост генератора:

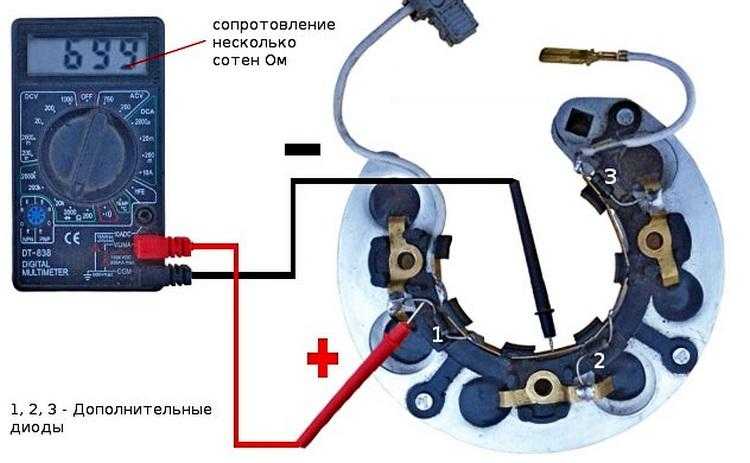

3 дополнительных диода отсекают ток АКБ в момент, когда двигатель не работает;
отрицательные диоды взяты из основного (силового) мостика генератора.

Вместо мощных полупроводниковых приборов использованы малогабаритные 2 А диоды.

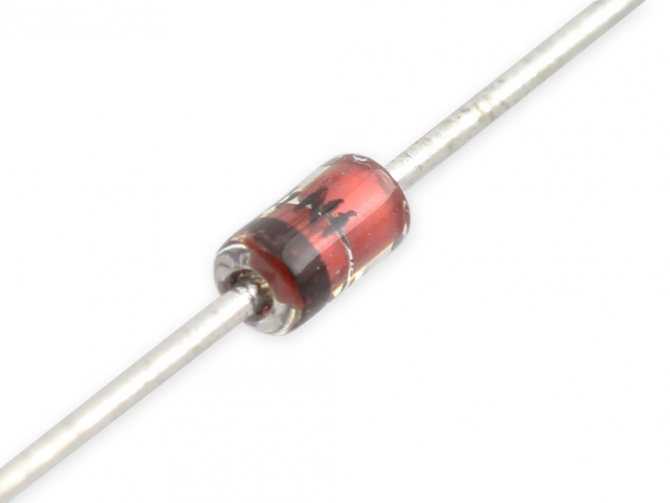

Стабилитрон

Поскольку величина напряжения, вырабатываемого генератором машины, напрямую зависит от оборотов коленвала, передающего крутящий момент на его шкив, в бортовой сети возможны «всплески» до 20 В, что вредно для потребителей. Чтобы исключить частый ремонт, проще всего подключить диодный мост выпрямителя через стабилитрон:

этот полупроводниковый прибор отсекает ток обратной полярности по аналогии с диодом, но только до определенного значения, названного напряжением стабилизации;
при увеличении напряжения с обмоток статора до 25 – 30 В стабилитрон начинает пропускать избыточное напряжение, но уже в обратном направлении;
на выводе «+» клеммы генератора при этом сохраняется корректное значение тока для бортовой сети и подзарядки АКБ.

При диагностике выпрямителя проверка диодного моста генератора мультиметром осуществляется косвенным способом:

нормальный диод должен иметь «бесконечное» сопротивление в одну сторону, 500 – 700 Ом в противоположном направлении;
если при перемещении щупов тестера показания омметра не изменились, на индикаторе высвечивается 0 или бесконечность, диод пробит, требуется его замена.

Более подробно проверка описана в следующих пунктах данного руководства.

Дополнительное плечо выпрямителя

Для фазных напряжений характерно отклонение графика напряжения от синусоиды. Поэтому схема генератора с дополнительным плечом выпрямителя возможна только при соединении статорных обмоток «звездой»:

форма фазных напряжений в этом случае отличается от синусоиды на величину гармоники;
эта характеристика (гармоника третьей фазы) имеется только в фазном напряжении, отсутствует в напряжении линейном;
мощность гармоники можно использовать в качестве дополнительного плеча, добавив диоды в 0 точке фазных обмоток статора.

Проверка регулятора напряжения

Регулятор предназначен для стабилизации вырабатываемого напряжения перед подачей на бортовую цепь автомобиля, в том числе и на аккумулятор для его подзарядки. Определить его исправность самостоятельно можно не иначе как проверить зарядку генератора, вернее, величину напряжения, подаваемого ним на клеммы АКБ. В зависимости от марки и модели машины оно может составлять от 13,5 до 15,5 В. Поэтому до того, как проверить работу генератора на предмет исправности регулятора, необходимо точно узнать, какой вольтаж он должен выдавать. Эту информацию можно почерпнуть из руководства по эксплуатации автомобиля.

Как проверить генератор мультиметром? Для этого переключите прибор в режим вольтметра и, соблюдая полярность, подсоедините его щупы к клеммам аккумулятора при неработающем двигателе. Нормальным считается напряжение в пределах 12-12,8 В. Далее заведите мотор и повторите процедуру. Напряжение на клеммах аккумулятора должно вырасти до 13,5-15,5 В. Только в этом случае регулятор можно считать работоспособным. Увеличение или уменьшения величины напряжения, наоборот, говорит о том, что он неисправен.

Признаки неисправностей

Если напряжение низкое, то АКБ не сможет заряжаться. Таким образом, аккумуляторная батарея быстро сядет.

Если после реле-регулятора напряжение к аккумулятору идет высокое (выше положенного), то электролит начнет закипать и испаряться. При этом, на аккумуляторе появляется белый налет.

Какие признаки поломки регулятора напряжения генератора автомобиля могут быть:

После поворота ключа замка зажигания, контрольная лампа не загорается.
После того, как двигатель завелся, индикатор аккумулятора не гаснет на панели приборов.
В темное время суток можно наблюдать, как свет становится, то ярче, то тусклее.
ДВС автомобиля не запускается с первого раза.
Если обороты двигателя станут больше 2000, то могут отключаться все лампочки приборной панели.
Потеря мощности двигателя.
Закипание аккумулятора.

Причины неправильной работы реле

К причинам можно отнести следующие наблюдения:

Короткое замыкание (КЗ) на какой-нибудь линии автомобильной электропроводки.
Пробиты диоды. Выпрямительный мост накрылся.
Неправильно подключены клеммы аккумулятора.
Попала вода внутрь реле.
Механическое повреждение корпуса.
Износ щеток.
Кончился ресурс реле.

Проверка исправности регулятора напряжения в генераторе

Перед тем, как проверить регулятор напряжения генератора, его необходимо демонтировать и отсоединить. Далее нужно убедиться, что щетки целы, не имеют дефектов и сколов, свободно перемещаются в каналах щеткодержателя. При щетках, выступающих менее чем на 4,5 мм, требуется замена регулятора напряжения.

Непосредственно регулятор напряжения проверяется при помощи дополнительных источников питания: 12-14 В и 16-22 В. Соответственно, первым источником может выступать аккумулятор, вторым источником – аккумулятор с последовательно подсоединенными к нему 1,5-вольтовыми батарейками. Положительный выход аккумулятора подключаем к выходу устройства, отрицательный – к массе регулятора напряжения. 12-вольтная лампочка подключается между щеток.

В случае исправности регулятора при подаче напряжения:

12-14 В лампочка должна гореть;
16-22 В лампочка должна гаснуть.

Во всех остальных случаях регулятор напряжения неисправен, ремонту не подлежит и должен быть заменен на новый.

Признаки механических неисправностей генератора автомобиля

Обычно перед тем, как приступить к диагностике устройства с использованием мультиметра, генератор проверяют на наличие механических повреждений посредством визуального осмотра.

В некоторых случаях признаки поломки автомобильного генератора можно банально услышать: если из подкапотного пространства издаются звуки типа скрежета, свиста, стуков, дребезжания, скрипа — это характерные симптомы износа подшипников. Поэтому в первую очередь осматривают именно их. Если в результате добавления смазки посторонние звуки не исчезают, скорее всего, придётся выполнять операцию замены подшипников.

Замыкание обмотки статора — поломка, которая не характеризуется появлением подозрительных звуков. Но зато эти признаки неисправности генератора автомобиля хорошо просматриваются при его визуальном осмотре. В частности, те места, где происходит межвитковое замыкание обмотки на корпус генератора, обычно хорошо видны. Таким же способом можно обнаружить плохие электрические контакты — они проявятся наличием подгоревших пятен тёмного цвета.

В тех случаях, когда генератор машины сломался из-за короткого замыкания, решение о его ремонтопригодности должен принимать только специалист. В большинстве случаев целесообразность ремонтных мероприятий ставится под сомнение. Если же говорить о подгорании контактов, то такие неисправности можно подкорректировать и самостоятельно, при условии соблюдения простейших правил техники безопасности.

Как проверить генератор

273 1 282k

Калькулятор перевода силы тока в мощность

Перевести сколько ампер у квт онлайн. Калькулятор перевода силы тока ампер в мощность ватт

Автомобильный генератор является главным источником энергии в бортовой сети и при его неполадках или выходе из строя на одном аккумуляторе долго не проедешь

Именно поэтому так важно контролировать работоспособность генератора

В большинстве случаев проверить генератор автомобиля своими руками не составит труда, поскольку на каком бы авто вы не проверяли, принцип один и тот же. Но все же, многие автовладельцы часто задаются вопросом: как проверить генератор мультиметром или подручными средствами?

Далее разберем поподробнее как проверить генератор в гаражных условиях без специальных стендов, которые используются на СТО.

Заключение

Точная диагностика исправности автомобильного генератора осуществляется своими силами при использовании несложных и распространенных бытовых измерительных приборов. Вышедший из строя генератор восстанавливают заменой диодного моста, реле-регулятора, опорных подшипников и щеток и регулировкой натяжения приводного ремня. В прочих случаях потребуется покупка нового.
Знание простых методик проверки позволит восстановить нормальную работоспособность электрооборудования без обращения в автосервис и сэкономить средства.

Печать

Как мультиметром проверить генератор
