Диодный мост генератора автомобиля, устройство, принцип действия

Особенности проверки

контакты Для проведения комплексной проверки диодного моста достаточно двух инструментов — цифрового комбинированного прибора (мультиметра) и лампочки с номинальным напряжением 12 Вольт. Все работы реально сделать самостоятельно, без привлечения дорогостоящих мастеров. Чтобы получить доступ к узлу, снимайте защитный корпус, после чего отключайте вывода регулятора. При этом учитывайте цветовые особенности диодов:

• Выпрямители красного цвета — «плюс».
• Выпрямители черного цвета — «минус».

Проверить целостность диодов на ВАЗ можно двумя способами. Для большей надежности рекомендуется их применять в комплексе.

Сначала рассмотрим, как проверить диодный мост мультиметром. Этот вариант занимает меньше всего времени и пользуется наибольшим спросом у автовладельцев. Алгоритм следующий:

• Демонтируйте группу выпрямителей с генератора. Без снятия устройства с автомобиля выполнить проверку, к сожалению, не выйдет. Это вызвано тем, что каждый диод требуется проверять по отдельности. Если же они будут «в схеме», точно диагностировать поломку вряд ли удастся.
• Переводите переключатель цифрового прибора в режим прозвонки. После этого соединяйте щупы друг с другом — вы услышите писк из специального динамика устройства. Если вы используете простой прибор, в котором эта опция не предусмотрена, переводите переключатель в позицию «1кОм».
• «Садитесь» щупами к вводу и выводу диода, после чего фиксируйте показатель. Далее сделайте обратный замер. Выпрямитель можно считать целым, если при одном измерении показало бесконечность, а при другом — 0,5-0,7 МОм. В случае когда в обоих случаях на приборе высветилось минимальное сопротивление, или же он показывает бесконечность в первом и во втором варианте, это сигнализирует о неисправности одного (группы) диодов.

Теперь рассмотрим, как проверить диодный мост лампочкой? Такой вариант хорош в случае, когда под рукой нет мультиметра. Роль «прибора» в этом случае выполняет лампочка на 12 Вольт.

Алгоритм такой:

• Подключайте «минусовую» клемму аккумулятора к диодному мосту. При этом следите, чтобы пластинка плотно контактировала с внешней частью генератора.
• Проверьте каждый диод по отдельности. Берите один вывод лампы и подключайте его к «минусу» генератора, а второй — к «плюсу» клеммы под номером «тридцать» (от АКБ). Если лампочка засветилась, это говорит о проблемах с одним или несколькими диодами. Кроме того, свечение часто свидетельствует о наличии КЗ в цепи.
• Проверьте «минусовые» диоды. Для этого подсоединяйте «минус» лампочки к кожуху генератора, а другой провод — к крепежному болту на мосту. Если при такой проверке имеет место моргание или свечение лампы, с «минусовой» группой имеются проблемы.
• Проверьте «плюсовые» диоды. Для этого положительный вывод ставьте на «тридцатую» клемму, а отрицательный — к крепежному болту. Свечения лампы быть не должно. Если же такая проблема имеет место, имеют место сбои в одном или нескольких «плюсовых» диодах.
• Проверьте дополнительную группу выпрямителей. Берите отрицательный край и оставляйте его на прежней позиции, а положительный конец прикладывайте к клемме «шестьдесят один». Свечение лампочки сигнализирует о наличии проблемы.

Если проверка диодного моста показала неисправность, берите пробитый диод и ставьте на его место новую (исправную) деталь. Оптимальный и более простой вариант — приобрести весь диодный мост в комплексе, но в этом случае придется потратить больше денег.

При соблюдении упомянутых выше рекомендаций диагностика неисправности занимает не больше 1-2 часов. Так что не стоит торопиться на СТО — сделайте работу своими руками. Так удается набраться опыта и сэкономить личный бюджет.

Диодный мост – электрическое устройство, предназначенное выпрямления тока, то есть для преобразования переменного тока в постоянный.

Расположение диодного моста на плате и меры предосторожности

Диодные мосты устанавливаются в блоках питания как импульсных так и трансформаторных. Стоит отметить, что в импульсных блоках, которые сейчас используются во всей бытовой технике, мост установлен на входе 220В. На его выходе напряжение достигает 310В — это амплитудное напряжение сети. В трансформаторных блоках питания устанавливаются они в цепи вторичной обмотки обычно с пониженным напряжением.

Если устройство не работает и вы обнаружили сгоревший предохранитель, не спешите включать прибор после его замены. Во-первых, при наличии проблем на плате предохранитель сгорит повторно. Такой блок питания нужно включать через лампочку.

Для этого возьмите патрон и вкрутите в него лампу накаливания на 40-100 Вт и подключите её в разрыв фазного провода для подключения к сети. Если вы собираетесь часто ремонтировать блоки питания, можно сделать удлинитель с патроном, установленным в разрыв питающего провода для подключения лампы, это поможет сохранить ваше время.

Если на плате есть короткое замыкание — при включении в сеть через неё потечет высокий ток, перегорит предохранитель или дорожка на плате, или провод, или выбьет автомат. Но если мы вставили в разрыв лампочку, сопротивление спирали которой ограничит ток, она загорится во весь накал, сохранив целостность всего вышеперечисленного.

Если короткого замыкания нет или блок исправен допустимо либо легкое свечение лампы, либо полное его отсутствие.

Как проверить диодный мост генератора

Протестировать блок на установленном или демонтированном генераторе. Для проведения процедуры понадобятся провода, омметр, но подойдет и обычная автомобильная лампочка.

Проверка диодного моста на машине

Перед тестированием снимите клемму «минус» с аккумуляторной батареи и отсоединить провода от генератора. Если используется мультиметр, переставьте его в режим омметра. Плюсовым щупом красного цвета прикоснитесь к выводу «30» генератора, минусовым – к металлическому корпусу генератора. Если выпрямительный блок исправен, показания прибора будут показывать бесконечно большое сопротивление. В противном случае диодный мост нужно заменить.

Вышеописанная проверка позволяет определить целостность моста в плане отсутствия короткого замыкания. На следующем этапе производится проверка элемента на пробой. Красным плюсовым щупом снова прикоснитесь к клемме «30» генератора, а минусовой – поочередно к болтам крепления моста (обычно они квадратные). Сопротивление должно быть бесконечно большим. Теперь поменяйте местами щупы: показания должны составлять 500-700 Ом. Проверять нужно по отдельности каждый диод, меняя полярность тестера!

Если нет измерительного прибора, воспользуйтесь автомобильной лампочкой на 12В. Тогда отсоедините все клеммы от аккумулятора и провода – от генератора. Сначала нужно протестировать весь мост целиком:

• минус АКБ подключите к металлическому корпусу генератора;
• возьмите подходящий провод и в его разрыв подсоедините (последовательно) лампочку;
• второй конец провода от нее подключите к клемме «30» генератора;
• свечение лампы говорит о неисправности моста.

Далее нужно протестировать каждый диод . Для этого минус закрепите на корпусе, а плюсом через лампу прикоснитесь к болту крепления диода. Её свечение говорит о пробое электронного компонента. Проверьте каждый из них. Далее «плюс» идущий от батареи, закрепите на клемме «30» генератора, а минусом поочередно касайтесь диодов. Если лампа в каком-либо случае загорелась, мост нужно менять. При необходимости проверки дополнительных диодов, оставьте «плюс» на клемме «30», а минус подключите к выводу «61»: светящаяся лампочка говорит о проблемах в выпрямительном блоке.

Проверка демонтированного выпрямительного блока

Снимите генератор и извлеките из него мост. Дальнейший ход действий:

• установите тестер в положение омметра и включите (если она есть) звуковую индикацию;
• минусовый щуп прибора соедините с центральной пластиной, а плюсовым щупом прикоснитесь к металлической жиле (это может быть плоская полоска металла или оголенный провод);
• прибор покажет либо бесконечность, либо 500-700 Ом;
• поменяйте полюсами щупы: показания должны измениться на противоположные;
• если показания совпадают – диод неисправен;
• проделайте эту процедуру с каждым электронным компонентом моста.

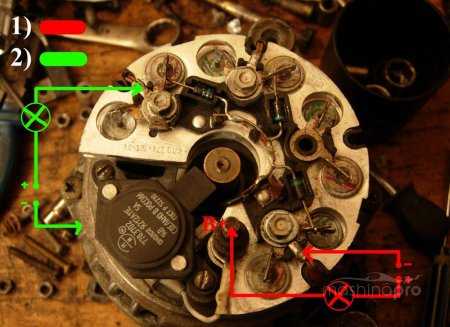

Проверка снятого моста с помощью лампы

Среди некоторых автолюбителей бытует мнение, что тестировать выпрямительный блок лучше под нагрузкой, используя автомобильную лампу мощностью в 21Вт. Для этого понадобится аккумулятор и провода, чтобы получилась несложная электрическая схема, в которой один провод присоединен к минусу АКБ, второй – через лампу (последовательно) к плюсу. Порядок проверки:

1. Сначала стоит проверить выпрямительный блок на предмет замыкания между пластинами. Для этого прижмите положительный провод (его свободный конец) к верхней, а минусовый — к нижней пластине. Отсутствие свечения говорит, что замыкание отсутствует. Если сменить полярность подключения, лампа загорится.
2. Теперь проверяются положительные элементы на пробой и обрыв. Положительный провод прижмите «крокодилом» к верхней пластине, минусовый – к каждой точке соединения диодов. При этом нужно менять полярность: при исправном элементе в одном случае лампа будет гореть, в другом – нет.
3. То же самое делаем с отрицательной группой элементов. Но только здесь минусовый провод прикрепляем к нижней пластине.
4. Остается проверить дополнительные диоды. Для этого плюсовый провод прикрепите к контакту «61», а минусовый по очереди к каждой точке соединения электронных компонентов. Меняйте полярность и следите, чтобы в одном случае лампа загоралась, в другом – нет. Если это так, диоды исправны.

Если неисправность обнаружилась

Диоды крепятся на пластинах путём прессовки в отверстие меньшего диаметра, поэтому самостоятельная замена неисправного полупроводника — хлопотное дело, не гарантирующее 100% успеха. Диодные мосты для отечественных автомобилей недороги, поэтому при обнаружении неисправности его меняют на новый.

Выпрямительные блоки современных иномарок стоят внушительных денег, поэтому замена диода в таком мосту экономически оправдана. Проведение данной процедуры лучше доверить специалисту.

От состояния диодного моста зависит качество работы всей электрической системы автомобиля. При появлении ранее перечисленных признаков неисправности нужно незамедлительно провести его диагностику, ремонт или замену.

Диодный мост — это электронное устройство в электрической цепи, предназначенное для превращения переменного тока в постоянный ток. Применяется в электрических схемах бытовых приборов и схемах автомобильных генераторов.

Работает это следующим образом:

Переменный ток, проходя через диодный выпрямитель, преобразуется в пульсирующий. Но для нормальной работы остального оборудования этого мало;
Для полного выпрямления пульсаций в электрическую цепь после моста устанавливается конденсатор. Конденсатор выполняет роль фильтра и выравнивает диаграмму тока

Иногда — для увеличения качества — в схему добавляется дроссель;
После обработки электрического тока важно поддерживать напряжение в заданном режиме. Для этого в цепь подключают стабилизатор напряжения.

По такой схеме работают электрические бытовые приборы, а также автомобильные генераторы.

Особенности диодов

Стандартный диод представляет собой компонент электросети и выступает в роли полупроводника с p-n переходом. Его строение позволяет пропускать ток по цепи только в одном направлении — от анода к катоду (разные концы детали). Для этого нужно подать на анод «+», а на катод – «-». Из-за такой особенности изделия, при подозрении на предмет поломки, его можно проверить тестером или мультиметром.

Различные виды диодов.

На сегодняшний день в радиоэлектронике существует несколько видов диодов: Виды диодов:

• светодиод. При прохождении электрического тока через такой элемент он начинает светиться в результате трансформации энергии в видимое свечение;
• защитный или обычный диод. Такие элементы в электросети выполняют роль супрессора или ограничителя напряжения. Одной из разновидностей данного элемента является диод Шоттки. Его еще называют как диод с барьером Шоттки. Такой элемент при прямом включении дает малое падение напряжения. В Шоттки вместо p-n перехода применяется переход металл-полупроводник.

Вот небольшая подборка, составленная из конкретных диодов и соответствующих им величин Vf, которые были получены при их тестировании мультиметром. Все диоды были предварительно проверены на исправность.

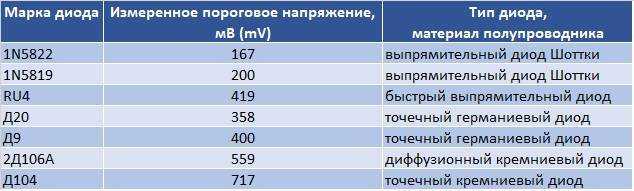

Таблица замеров характеристик диодов с помощью мультимера.

Если обычные детали и светодиоды используются в превалирующем большинстве электроприборов, то Шоттки – преимущественно в качественных блоках питания (например, для таких приборов, как компьютеры). Стоит отметить, что проверка обычного диода и Шоттки практически ни чем особым не отличается, так как проводится по одному и тому же принципу. Поэтому не стоит беспокоиться по данному вопросу, ведь принцип работы и Шоттки, и обычных диодов идентичен.

Диод Шоттки

Являясь компонентом электронной схемы, такие полупроводниковые элементы довольно часто выходят из строя. Самыми распространенными причинами выхода их из строя бывают:

• превышение максимально допустимого уровня прямого тока;
• превышение обратного напряжения;
• некачественная деталь;
• нарушение правил эксплуатации прибора, установленных производителем.

https://youtube.com/watch?v=3ET6FU3mKuU

При этом вне зависимости от причины потери работоспособности выход из строя может быть непосредственно обусловлен либо «пробоем», либо коротким замыканием. В любом случае, если имеется предположение о выходе электросети из строя в зоне полупроводника, необходимо провести его диагностику с помощью специального прибора – мультиметра. Только для проведения таких манипуляций необходимо знать, как проверить диод с его помощью правильно.

Что такое мультиметр

Мультиметр является универсальным прибором, который выполняет ряд функций:

• измеряет напряжение;
• определяет сопротивление;
• проверяет провода на предмет наличия обрывов.

С помощью этого прибора даже можно определить пригодность батарейки.

Проверка светодиодов в лампе.

Как проверить диод

После того, как мы разобрались с полупроводниками электрической схемы и предназначением прибора, можно ответить на вопрос «как проверить диод на исправность?». Вся суть проверки диодов мультиметром заключается в их односторонней пропускной способности электрического тока. При соблюдении этого правила элемент электрической схемы считается функционирующим правильно и без сбоев. Обычные диоды и Шоттки можно спокойно проверить с помощью данного прибора. Чтобы проверить этот полупроводниковый элемент мультиметром, необходимо проделать следующие манипуляции:

• необходимо удостовериться, что на вашем мультиметре имеется функция проверки диодов;
• при наличии такой функции подключаем щупы прибора к той стороне полупроводника, с которой будет осуществляться «прозвон». Если данная функция отсутствует, тогда переводим прибор с помощью переключателя на значение 1кОМ. Также следует выбрать режим для измерения сопротивления;
• красный провод измерительного устройства необходимо подключить к анодному концу, а черный – к катодному;
• после этого нужно наблюдать за изменениями прямого сопротивления полупроводника;
• делаем выводы о имеющемся или отсутствующем напряжении

После этого прибор можно переключить, чтобы проверить на предмет утечки или высокого замыкания. Для этого необходимо поменять места вывода диода. В таком состоянии также необходимо провести оценку полученных значений прибора.

Проверка лампочкой

Для реализации этого метода необходима 12-вольтовая лампочка малой мощности и три провода длиной 1 метр. Два из них используются для формирования индикаторного шнура. Для этого они предварительно подключаются к контактам лампочки, которая в результате этого оказывается в их разрыве. Третий провод  соединяет один из контактов аккумулятора с мостом.

Для проверки схемы корпус моста соединяется с минусом аккумулятора третьим проводом. Затем один из концов индикаторного шнура соединяется с минусовой клеммой моста, а второй конец подключается к контакту 30 моста. Загорание лампочки — признак пробоя моста, а отсутствие говорит о обрыве.

Для проверки отрицательных диодов минус аккумулятора подается на корпус моста. Плюс аккумулятора индикаторным шнуром соединяется с крепежным винтом моста. Загорание лампы говорит о пробое, отсутствие — об обрыве.
Тестирование положительных диодов начинается с подачи плюса аккумулятора на клемму 30, а минус через индикаторный шнур подключается к крепежному винту моста. В случае исправности диодов лампа не зажигается.

Ещё кое-что полезное для Вас:

• Как проверить и заменить ремень генератора на автомобиле
• Замена ремня генератора на Рено Логан с ГУРом и с кондиционером
• Как быстро и просто проверить реле-регулятор генератора

Сгорает диодный мост — какие могут быть причины?

«У меня Mitsubishi Space Wagon. Сгорает диодный мост генератора. Аккумулятор новый, ничего внештатного не установлено — в чем причина?»

Выпрямительный блок генератора, или, как его еще называют, диодный мост, может перегореть из-за превышения допустимого тока и/или напряжения, а также при длительной работе с предельной нагрузкой. В эксплуатации наиболее частыми причинами превышения нагрузки являются короткие замыкания в аккумуляторной батарее либо зарядка сильно разряженного аккумулятора при одновременно включенном большом числе потребителей электроэнергии. Несмотря на то что в рассматриваемом случае аккумулятор новый, надо понимать, что до продажи он мог долго где-то храниться и за это время существенно разрядиться. Поэтому перед установкой на автомобиль аккумулятор никогда не помешает подзарядить на стационарном устройстве.

Под причину превышения нагрузки попадают и случаи перегорания выпрямительного блока вследствие неправильного запуска двигателя другого автомобиля с помощью «прикуривания».

Опасность установки нештатных потребителей энергии человеку, задавшему вопрос, похоже, известна, кроме того, нежелательна работа генератора с отсоединенными от штатных потребителей «плюсовыми» проводами. Это может вызвать повышение напряжения, способное привести к выходу из строя любого из диодов выпрямительного блока. Особенно рискованно, когда допускается работа генератора с отсоединенной аккумуляторной батареей.

Менее вероятной, но возможной причиной может быть попытка проверить работоспособность генератора «на искру» путем кратковременного соединения «плюсового» вывода генератора с «массой», чем, однако, нередко злоупотребляют любители самостоятельно заниматься своим автомобилем. При этом через выпрямительный блок протекает ток большой силы, повреждающий диоды.

Наконец, перегорание диодов способно вызвать обратное подключение аккумулятора, когда его «минус» ошибочно соединяют с «плюсовой» клеммой генератора, а «плюс» — с «массой».

Диоды также могут испытывать термические перегрузки. При работе диодов выделяется тепло. Если с охлаждением существуют какие-то проблемы, а создавать их могут даже поверхностные окисные пленки, работающие как термоизоляция, диоды перегреваются, что в конечном итоге способно преждевременно вывести их из строя.

Осталось выяснить, что в присланном вопросе означает «сгорает»? Раз за разом? Сомнительно, что каждый раз взамен сгоревшего покупается новый мост, имеющий какой-то брак, из-за чего мост тут же перегорает. В один раз поверим, но многократно такое повторяться не должно. Поэтому рекомендуем проанализировать указанные причины выхода из строя диодных мостов и, сопоставив их с тем, что имеется на самом деле, попробовать исключить проблему, вызывающую повторяющиеся сгорания выпрямительного блока.

Сергей БОЯРСКИХ Фото автора и из открытых источников ABW.BY

Причины и основные признаки поломки диодного моста

Основной причиной поломки выпрямителя считается тепловой пробой диода, в результате которого полупроводник лишается своих функций. Именно поэтому мост устанавливается на радиатор охлаждения двигателя, который обеспечивает защиту детали от теплового воздействия. Самой же распространенной причиной поломки полупроводника, является попадание влаги в область капота.

Визуальная диагностика состояния элемента достаточно затруднена, поэтому для качественной проверки диодного моста нужен специальный аппарат – тестер. На наличие поломки могут указывать проблемы с напряжением и звуки, сопутствующие во время движения автомобиля.

Определить неисправность детали можно по следующим признакам:

• во время движения на транспортном средстве наблюдается тусклый свет фар;
• внезапное появление шумов разной тональности;
• ошибки рулевого управления;
• быстрая разрядка аккумулятора;
• нарушение работы кондиционера и акустики автомобиля;
• высокая температура генератора;
• при проверке диодного моста тестером обмотки генератора «прозваниваются» на клемме +;
• Включение сигнального индикатора совместно с запуском двигателя;
• Выходное напряжение генератора составляет меньше 13,5 Вольт.

Самым главным признаком проблем с диодным мостом является быстрая разрядка аккумулятора. Например, если вчера вечером заряд прибора был на высоком уровне, а утром полностью исчез, либо разрядился через пару минут после запуска двигателя – скорее всего у вас «полетел» диодный мост.

Наглядные примеры проверки диодного моста

Пара примеров проверки выпрямительных узлов реальных устройств.

Для генератора автомобиля

Если возникла необходимость проверки диодного моста, то этап тестирования без выпаивания можно пропустить. Ведь если дошло до определения неисправности выпрямительной части генератора, значит, в автомобиле обнаружена проблема (сниженное напряжение бортсети, мерцание фар и т.п.).

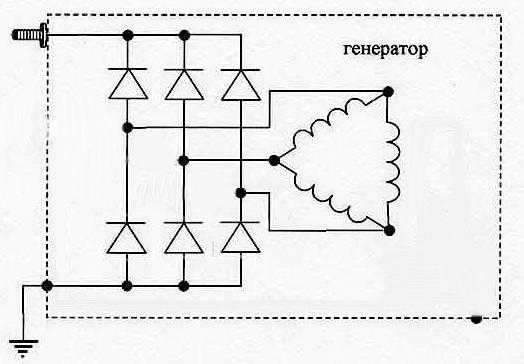

Схема автомобильного генератора

Анализируя схему генератора, можно понять, что в ней содержится:

• один полный трехфазный мост для выпрямления напряжения питания бортсети;
• три однополупериодных выпрямителя, соединенных параллельно, для питания цепи возбуждения.

Пластина с диодами выпрямителей генератора

Чтобы определить исправность элементов моста, плату с диодами надо демонтировать с генератора. Далее проверяется каждый вентиль с помощью мультиметра по обычной методике:

• полупроводниковый прибор при одной полярности приложенного проверочного напряжения должен быть открыт;
• при противоположной полярности – заперт.

Видео: Простой способ проверки диодного моста любого генератора без разбора и снятия.

Если результат проверки иной – элемент подлежит замене.

Если не снимать плату выпрямителей с генератора, на результат проверки могут влиять параллельно подключенные цепи (обмотки статора, обмотки возбуждения и т.п.).

Для блока питания

Четыре диода, составляющие мост, на плате компьютерного блока питания

Для проверки моста блока питания, сначала надо найти его местонахождение. Если он собран на дискретных диодах, надо искать четыре диода, расположенные рядом. Искать их надо рядом со входными цепями. Недалеко могут находиться:

• плавкий предохранитель;
• конденсаторы большой емкости;
• дроссель;
• другие элементы, по которым можно определить расположение выпрямителя.

Показания тестера при проверке исправного вентиля в прямом направлении

После того, как мост обнаружен, можно приступать к его проверке. Проверить диодный мост удобнее мультиметром, каждый диод проверяется отдельно. В одну сторону он должен прозваниваться, в другую – нет.

Прозвонка диода в обратном направлении

Возможно, мост выполнен в виде сборки. В этом случае также надо определить ее местоположение и прозвонить каждый диод отдельно.

Сборка КЦ405 на плате блока питания

Для модуля КЦ405 диоды расположены:

• между выводами ~ и +;
• между выводами ~ и —;
• между другим выводом ~ и +;
• между другим выводом ~ и —.

Всего надо прозвонить 4 элемента.

Для наглядности видео-пример.

В целом проверка диодного моста несложна. Но достоверные данные об исправности удобнее всего получать с помощью мультиметра. Если предстоят регулярные проверки выпрямительных устройств, лучше приобрести тестер – он стоит не так дорого.

Конструкция выпрямителя

В прямом смысле выпрямитель не в состоянии «выпрямить» переменное напряжение. Название этот узел получил из-за принципа действия входящих в него диодов:

• переменный ток периодически меняет направление движения в цепи;
• диоды пропускают его лишь в одном направлении, отсекают токи обратной полярности;
• чтобы в сети скачки напряжения были незаметны для запитанного потребителя, 3 диода установлены в одном направлении, оставшиеся 3 – в другом.

В настоящее время классическую конструкцию имеют мощные диоды, маломощные полупроводниковые приборы этого типа выполнены в виде кремниевого перехода на плате. Однако для отведения от корпуса или кремниевого перехода высоких температур, и те, и другие модификации либо вмуровываются в пластину теплоотвода, либо оснащаются собственными радиаторами в индивидуальном порядке.

При пробое кремниевого перехода или полноценного диода в корпусе требуется замена диодного моста генератора или отдельных полупроводников, входящих в его состав.

Основной мост диодный

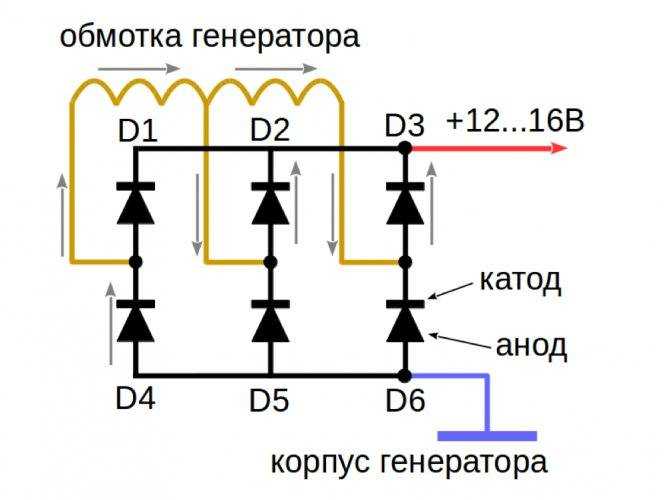

На нижнем рисунке представлены синусоиды и направление движения тока в генераторе и диодном мостике.

Положительным значением условно принято напряжение, направленное к 0 точке обмотки статора. После выпрямителя ток в нагрузке потребителей протекает только в положительном направлении, то есть от «+» генератора к ее массе «–».

Поэтому в диодном мосту силовом (основном) использованы крупногабаритные 25 – 30 А диоды, мощность которых можно повысить дополнительно за счет дополнительного плеча выпрямителя, рассматриваемого ниже.

В отличие от прочих узлов «электростанции авто», визуальный осмотр не позволяет выявить, какие имеются неисправности диодного моста генератора. Для выпрямителя необходима только аппаратная диагностика мультиметром.

Находятся диоды на теплоотводящей пластине в форме подковы под задней крышкой генератора. На выносных выпрямителях диодный мост расположен вблизи генератора, вместо пластин классической конфигурации может использоваться обычная плата. На корпус каждого диода в этом случае надевается ребристый радиатор.

Дополнительные диоды

Основная сложность конструкции автомобильного генератора заключается в том, что обмотка возбуждения его якоря так же является потребителем постоянного напряжения. Для этой катушки используется собственный диодный мост генератора:

• 3 дополнительных диода отсекают ток АКБ в момент, когда двигатель не работает;
• отрицательные диоды взяты из основного (силового) мостика генератора.

Вместо мощных полупроводниковых приборов использованы малогабаритные 2 А диоды.

Стабилитрон

Поскольку величина напряжения, вырабатываемого генератором машины, напрямую зависит от оборотов коленвала, передающего крутящий момент на его шкив, в бортовой сети возможны «всплески» до 20 В, что вредно для потребителей. Чтобы исключить частый ремонт, проще всего подключить диодный мост выпрямителя через стабилитрон:

• этот полупроводниковый прибор отсекает ток обратной полярности по аналогии с диодом, но только до определенного значения, названного напряжением стабилизации;
• при увеличении напряжения с обмоток статора до 25 – 30 В стабилитрон начинает пропускать избыточное напряжение, но уже в обратном направлении;
• на выводе «+» клеммы генератора при этом сохраняется корректное значение тока для бортовой сети и подзарядки АКБ.

При диагностике выпрямителя проверка диодного моста генератора мультиметром осуществляется косвенным способом:

• нормальный диод должен иметь «бесконечное» сопротивление в одну сторону, 500 – 700 Ом в противоположном направлении;
• если при перемещении щупов тестера показания омметра не изменились, на индикаторе высвечивается 0 или бесконечность, диод пробит, требуется его замена.

Более подробно проверка описана в следующих пунктах данного руководства.

Дополнительное плечо выпрямителя

Для фазных напряжений характерно отклонение графика напряжения от синусоиды. Поэтому схема генератора с дополнительным плечом выпрямителя возможна только при соединении статорных обмоток «звездой»:

• форма фазных напряжений в этом случае отличается от синусоиды на величину гармоники;
• эта характеристика (гармоника третьей фазы) имеется только в фазном напряжении, отсутствует в напряжении линейном;
• мощность гармоники можно использовать в качестве дополнительного плеча, добавив диоды в 0 точке фазных обмоток статора.

Величина плеча составляет 5 – 15% от мощности генератора, но возникает оно только на оборотах более 3000 об/мин. Долговечность выпрямителя зависит так же от работоспособности регулятора напряжения. Зато ремонт доступен владельцу машины после разборки генератора.
