Что такое реверс и для чего он нужен?
Электродвигатели, в том числе и асинхронные, в процессе работы используют вращения в разные стороны: прямо (основное направление) и собственно реверс (вращения ротора в обратном направлении).
Эта функция имеет место во всех моделях силовых агрегатов, независимо от их назначения. Хотя в одних устройствах он обязателен (лебедки, подъемные краны), а в других – лишь вспомогательная функция (конвейеры, пневматические и гидравлические насосы). Реализуется функция различными способами, среди которых – противо включение, когда осуществляется кратковременное включение «обратки» и возникает замедление.
Как подключается реверсивный пускатель
Схема подключения реверсивного магнитного пускателя необходима для работы электрического двигателя в прямом, а также в обратном направлении. Подключить этот вид пускового устройства для специалиста не составит труда. Очень часто в промышленности реверсивное подключение используется для работы станочного оборудования разного вида (сверлильный, токарный станок и др.). Реверсивная схема реализуется в работе лифтов не бытового назначения.
Реверсивные пускатели имеют отличие в подключении, это дополнительная цепочка управления, а также разница соединения силовой части. В схеме реализована защита от короткого замыкания, это контакты КМ1.2 и КМ2.2, которые имеют нормально замкнутый вид и размещены на пускателях КМ1 и КМ2. Реверсивная схема, представленная на фото, имеет цветовое отличие силовой и управляющей цепей:
Как происходит включение
Схему реверса асинхронного двигателя можно образно разбить на этапы включения: выключатель (QF1) переводим в рабочее положение, в этом случае все реверсивные магнитные пускатели на силовых контактах получают напряжения КМ1 и КМ2 и остаются в таком положении.
Одна фаза задействована в цепи управления обмоток пускателей, ее прохождение:
- защитный автомат (SF1) — кнопка «Стоп» (SB1) — контактная группа №3 (функционируют с кнопками (SB2) и (SB3);
- контакт 1ЗНО в пускателях КМ1 и КМ2 становится в ожидание — у него дежурное значение;
- пускатель реверсивный готов к работе.
Как происходит переключение
Схема реверса электродвигателя предусматривает следующие манипуляции в пускателе: когда оператор нажимает кнопку SB2, он дает питание управления катушкой пускателя (КМ1), далее срабатывают нормально разомкнутые контакты и размыкаются нормально замкнутые контакты в конфигурации КМ1, катушка обеспечивает «подпитку», и питание через силовые контакты поступает на мотор, он начинает вращение.
Если возникла рабочая необходимость сделать реверс электродвигателя, оператору надо поменять приложение силовых контактов (фаз), это реализуется при помощи КМ2
Важно! Всегда, когда делается подключение двигателя для обратного вращения, должна происходить его остановка, это достигается отключением в управлении обмотки КМ1 фазы №1, контакты пускателя занимают начальное положение, электродвигатель обесточен
Схема подключения
Изначально, как уже и упоминалось, необходимо определить номинал катушки (от этого будет зависеть и сама схема подключения магнитного пускателя), а также количество контактных пластин. Далее нужно понять, какое подключение требуется. Дело в том, что если подключается реверсивный двигатель, который будет работать в обе стороны, то будет необходимо 2 магнитных пускателя и минимум 3 кнопки управления, в одном или разных корпусах — значения не имеет, т.к. это личное дело каждого и зависит от ситуации, пожеланий и мест размещения управления.
Вообще, преимущество подобных устройств в том, что не имеет значения, сколько точек управления будет у двигателя, схема подключения от этого не изменится. Максимум у количества подключенных кнопок «пуск» и «стоп» отсутствует.
Для примера имеет смысл рассмотреть вариант подключения магнитного пускателя с катушкой 220 В на простой двигатель.
Пускатель электромагнитный 220В
Схема подключения пускателя 220 В
Схема подключения пускателя подобного типа является наиболее простой, т.к. номинал катушки — 220 В, а значит, питание на нее подается следующим образом: «ноль» на одну сторону, а «фаза» — на вторую. Причем нулевой провод должен идти как раз через кнопку «стоп», разрываясь при ее нажатии, но не напрямую, а через нулевые контакты пускателя.
Но здесь также важна разводка непосредственно в корпусе пульта управления. Нулевой провод, выходящий с кнопки «стоп», после разрыва идет не напрямую на пускатель 220 В, а к разрывающей клемме «пуск» и только оттуда — на контакт. Выходящий с замыкающей клеммы кнопки «пуск» идет непосредственно на нулевой контакт катушки, куда приходит и провод с другой стороны нулевого контакта самого пускателя. Таким образом, питание на кнопках отсутствует.
Далее фазный провод. Он идет на вторую сторону катушки с одной из питающих фаз на контактах пускателя. Таким образом, получается схема, при которой при нажатии кнопки «пуск» замыкается цепь и срабатывает электромагнит, притягивающий контакты пускателя, посредством чего подается питание на электромотор. Ноль при этом подается уже вне зависимости от кнопки «пуск» — она размыкает контакт, но значения это уже не имеет, т.к. второй нулевой провод при замкнутых контактах пускателя уже приходит на катушку постоянно.
Ну а при нажатии кнопки «стоп», которая разрывает окончательно ноль с катушкой, магнит перестает работать и пружина откидывает группу, размыкая контакты. Подробнее можно посмотреть на схематическом рисунке выше.
Катушка на 380 В
Нереверсивная схема подключения на 380 В
Как подключить магнитный пускатель подобного типа? Не намного сложнее предыдущего. Одна из сторон катушки запитана напрямую с подаваемой фазы (к примеру, С). Через пульт управления проходит фазный провод (к примеру, фаза А), далее подключение аналогично предыдущему.
Дело в том, что если номинал катушки магнита — 380 В, то эксплуатация становится не такой безопасной, как при 220 В, по той причине, что когда через пульт управления проходит напряжение, возможно поражение линейным током в случае сырости. Именно поэтому в помещениях с агрессивными средами используется в основном первый вариант катушек.
Сами магнитные пускатели имеют несколько видов, классификаций и вариантов исполнения. Попробуем разобраться, какие из них находят применение в той или иной области.
Схема подключения теплового реле
Подключение теплового реле к магнитному пускателю также не отличается особой сложностью. Устанавливается ТРН обычно рядом с пускателем на DIN-рейку, но также может подключаться непосредственно к пускателю, если имеет собственные жесткие выводы. Тепловое реле (его также называют термореле) включается в цепь между магнитным пускателем и электродвигателем. Обычно непосредственно на нем прорисована и схема его подключения.
Магнитный пускатель с тепловым реле намного надежней в эксплуатации, чем обычный. Подобное дополнительное оборудование спасет от перегрузок и нагрева, обесточив электромагнит. После, когда пластины самого реле остынут, пускатель снова будет готов к включению.

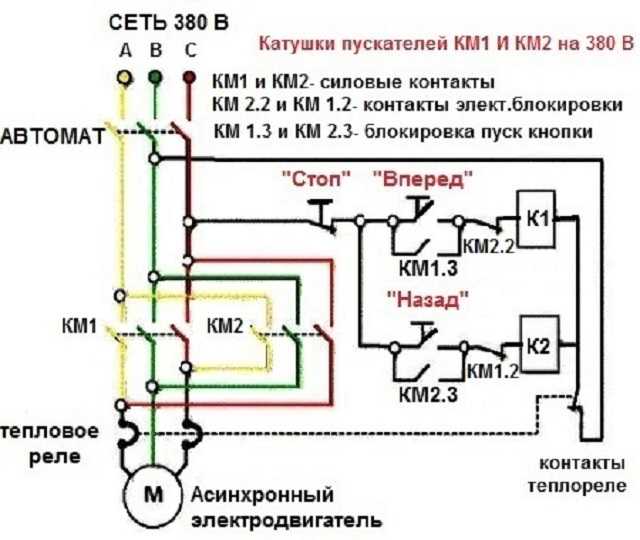

Подключение через тепловое реле
Возможности пускателей
Ситуация, с которой чаще всего сталкивается обычный человек на практике, это необходимость собрать схему подключения реверса электродвигателя асинхронного переменного тока либо коллекторного мотора постоянного тока.
При этом в нем возникают электромагнитные волны. Пускатель обладает более широким функционалом, нежели базовый контактор и кроме обеспечения частых пусков и остановок, может выступать в роли защитного барьера при перегрузках.
Их границы на схеме выделены штриховыми линиями; Стоп, Пуск — органы управления сам блок выделен штриховой линией. К примеру, может функционировать только лишь КМ1 либо же, напротив, КМ2. В этой статье подробно рассмотрена пошаговая работа схемы.
Между ротором и статором есть небольшой воздушный зазор, благодаря которому и возможно беспрепятственное смещение. Схемы включения реверсивного магнитного пускателя Принцип действия схем включения реверсивного магнитного пускателя Для изменения направления вращения асинхронного электродвигателя необходимо изменить порядок чередования фаз статорной обмотки.
Любой магнитный пускатель состоит из следующих основных частей: Электромагнитная часть. Они используются в различных станках, в качестве электропривода, в транспортерах, подъемных механизмах, насосах и вентиляторах. Контактор выполняет ту же роль, что и пускатель.
В некоторых случаях под потребности приходится собирать какой-то конкретный инструмент, который стоит довольно дорого или под него просто есть все необходимые компоненты. Чтобы свести риски к минимуму, потребуется пускатель. С учетом параметров пускателя, он может иметь до 5 пар контактов. Защита работы реверсного включения электродвигателя Всегда, перед тем как изменить порядок подключения 3-фазного двигателя, изменяя порядок фаз на обмотках электродвигателя, надо его остановить. Тепловое реле в этой схеме играет для электродвигателя защитную функцию от перегрузки и включено в разрыв питающей фазы.
Обратите внимание! К трехфазной сети Руководствуясь представленной схемой легко составить последовательность, в которой должно производиться подключение электродвигателя. Если прямой пуск двигателя невозможен и необходимо ограничить пусковой ток асинхронного короткозамкнутого двигателя, применяют пуск на пониженное напряжение. Шунт поддерживает целостность электрической цепи после возврата кнопки пружиной в исходное положение
Обратите пристальное внимание на треугольник между силовыми контактами КМ1 и КМ2
Шунт поддерживает целостность электрической цепи после возврата кнопки пружиной в исходное положение
Обратите пристальное внимание на треугольник между силовыми контактами КМ1 и КМ2
Реверсивные магнитные пускатели в своем устройстве могут иметь контакты в верхней части конструкции и на стороне обмотки якоря КМ ; блок-контакты функционально предназначены для коммутации цепи управления; переход в начальное положение пускатель осуществляет при помощи возвратного механизма, это пружина, которую якорь катушки управления КМ возвращает в начальное положение, размыкая все контакты. В этом случае используются электромагнитные пускатели с катушками на напряжение , 48, 36 или 24 В.

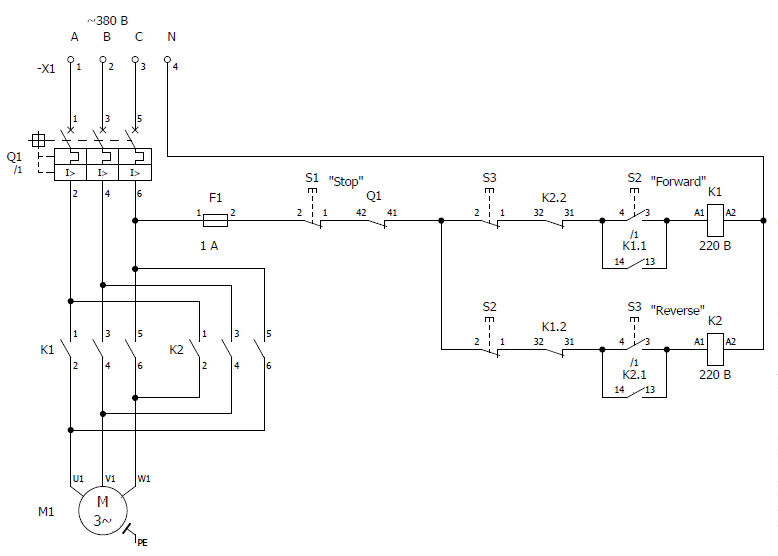

Реверсивная схема пускателя
Электрические характеристики магнитных пускателей
Номинальный ток пускателя – это ток, выдерживаемый силовыми контактами в течение продолжительного времени. У некоторых моделей устаревших пускателей для разных диапазонов токов меняются габаритные размеры или «величина».
Номинальное напряжение – напряжение питающей сети, которое выдерживает изоляция между силовыми контактами.
Напряжение катушки управления – рабочее напряжение, на котором работает катушка управления пускателя. Выпускаются пускатели с катушками, работающие от сети постоянного или переменного тока.
Управление пускателем не обязательно питается напряжением силовых цепей, в некоторых случаях схемы управления имеют независимое питание. Поэтому катушки управления выпускаются на широкий ассортимент напряжений.
| Переменный ток | 12 | 36 | 48 | 110 | 220 | 380 |
| Постоянный ток | 12 | 36 | 48 | 110 | 220 |
Применение реверсивного пускателя
Такой элемент управления электрической цепью, как реверсивный пускатель достаточно часто встречается в современном оборудовании, где предусмотрена функциональная возможность менять направление вращения ротора электромотора. Для промышленного применения выпускаются пускатели как для использования электрических двигателей с реверсом, так и для прямого их подключения. Все они используются для коммутации силовых агрегатов и подачи напряжения на электромотор. Только возможности реверсивного варианта дополнены функцией запуска мотора для работы в разных направлениях.
От обычных контакторов магнитный пускатель отличается тем, что обеспечивает защиту оборудования при режиме работы, предусматривающем частые запуски и остановки электроустановки. Такие устройства нередко включаются в схемы реверсивной работы электромотора при удаленном управлении системами вентиляции и кондиционирования, башенными кранами, насосными станциями, сверлильными и токарными станками, лифтами и многими другими промышленными и бытовыми механизмами.
В конструкцию типового магнитного пускателя входят следующие основные компоненты:
- электромагнитный блок движущимся якорем и катушкой;
- магнитный провод нормально разомкнутого типа;
- силовые контакты, предназначенные для замыкания/размыкания фаз электромотора при его включении и выключении (в реверсивных моделях они обычно находятся со стороны якорной обмотки и в верхней части устройства);
- коммутационные блоковые контакты для управляющей электроцепи;
- возвратный механизм для перевода пускателя в исходное положение, оснащенный пружиной (якорь под действием пружины вытягивается из катушки и размыкает контакты).
Процесс подключения магнитного пускателя как прямого, так и реверсивного типа достаточно простой, поэтому с данной работой вполне справится человек, имеющий базовые познания в электротехнике. Особых специализированных навыков и глубоких познаний в радиоэлектронике здесь не требуется. По сравнению с обычными пусковыми устройствами, пускатели с реверсом имеют дополнительную управляющую цепь, а также некоторые особенности подсоединения силовой части. Схема уже содержит встроенную защиту от токов короткого замыкания через нормально замкнутые контакты на каждом из пусковых блоков.
Включение реверсивного магнитного пускателя в работу можно разделить на несколько этапов:
- после активации основного выключателя подается напряжения на два блока силовых контактов, обеспечивающих вращение электромотора вправо или влево;
- при нажатии кнопки на первом пусковом блоке подается управляющий ток на одну катушку пускателя, в результате чего внутри нее замыкаются нормально разомкнутые контакты, а в другой катушке наоборот размыкаются нормально замкнутые контакты;
- напряжение поступает на силовые контакты электромотора и ротор начинает вращаться;
- при необходимости, изменение направления вращения вала электрического мотора осуществляется посредством второго пускового блока, меняющего положение фаз (переключение на него происходит после отключения обмотки двигателя и полной остановки вращательного движения ротора);
- нажатие кнопки на втором пусковом блоке активирует вторую пусковую обмотку, меняющую порядок включения силовых контактов и вызывающую реверсивное движение вала электромотора до тех пор, пока контакты управления обмоткой не будут снова разомкнуты.
В представленной вашему вниманию схеме защитный автомат обозначается как SF1, стоповая кнопка – SB1, первая пусковая кнопка – SB2, вторая кнопка пуска – SB3, прямой и реверсивный пусковые блоки – КМ1 и КМ2 соответственно.
Устройство магнитного пускателя для реверсного пуска
Реверсивный магнитный пускатель имеет функциональное назначение — запуск электрического двигателя, а также других механизмов, у которых есть функциональное назначение работы в прямом и обратном направлении с изменением вращения вала двигателя. Пускатель выполняет коммутационную функцию силовыми контактами и подачу напряжения на двигатель.
В отличие от контакторов пускатель используется как защита при частых пусках и остановках механизмов и устройств. Пускатели марки ПМЛ широко применяются в схемах реверса трехфазного двигателя для реализации дистанционного пуска в насосных станциях, в башенных кранах и вентиляционных системах, в других механизмах.
Магнитный пускатель в своей конструкции имеет следующие функциональные составляющие:
- электромагнитная часть с катушкой и подвижным якорем, нормально разомкнутый магнитопровод;
- главные силовые контакты, назначение которых — соединение и отключение фаз электродвигателя при пуске и остановке. Реверсивные магнитные пускатели в своем устройстве могут иметь контакты в верхней части конструкции и на стороне обмотки якоря (КМ);
- блок-контакты функционально предназначены для коммутации цепи управления;
- переход в начальное положение пускатель осуществляет при помощи возвратного механизма, это пружина, которую якорь катушки управления (КМ) возвращает в начальное положение, размыкая все контакты.
Поиск на сайте
Стационарная часть закреплена на корпусе, а подвижная — не закреплена. Существуют также катушки на 12, 24, 36, 42, вольт, поэтому, прежде чем подать напряжение на катушку, вы должны точно знать ее номинальное рабочее напряжение.
Проще всего рассматривать их по отдельности, чтобы легче было разобраться с принципом организации схемы. Значит, трехполюсный автомат надо ставить на 3 или 4А.
Для силовой цепи будут вноситься определенные незначительные поправки. При особых требованиях безопасности повышенная влажность в помещении возможно использования пускателя с катушкой на 24 12 вольт. Если устройство рассчитано на работу в сети с напряжением В, то именно на указанные контакты будет подаваться это напряжение.
Вы правильно думаете. Для вариантов с электромагнитной катушкой с рабочим напряжением В, на цепь управления подается снятый с другой клеммы ток. Кто же скважину будет держать все время рукой. При подсоединении к ним провода с вилкой, прибор включается в сеть.
Рекомендуем: Прокладка кабеля под землей нормы
Поддерживает работу в сети с переменным или постоянным напряжением. Прежде всего выбираем сколько «полюсов», в трехфазной схеме питания естественно нужен будет трехполюсный автомат, а в сети вольт как правило, двохполюсный автомат, хотя будет достаточно и однополюсного. Какой серии пускатель вы демонстрируете на видео??? Контакты в результате замыкаются.
Если перебросить фазы на соответствующих контактах, то легко добиться такого эффекта от любого моторного устройства. Например приставка ПКИ.
Прежде всего выбираем сколько «полюсов», в трехфазной схеме питания естественно нужен будет трехполюсный автомат, а в сети вольт как правило, двохполюсный автомат, хотя будет достаточно и однополюсного. Например для двигателя на 4кВт, можно ставить автомат на 1А.
Прежде всего выбираем сколько «полюсов», в трехфазной схеме питания естественно нужен будет трехполюсный автомат, а в сети вольт как правило, двохполюсный автомат, хотя будет достаточно и однополюсного. Внутри катушки на центральном сердечнике установлена жесткая пружина, препятствующая соединению контактов в выключенном состоянии устройства.

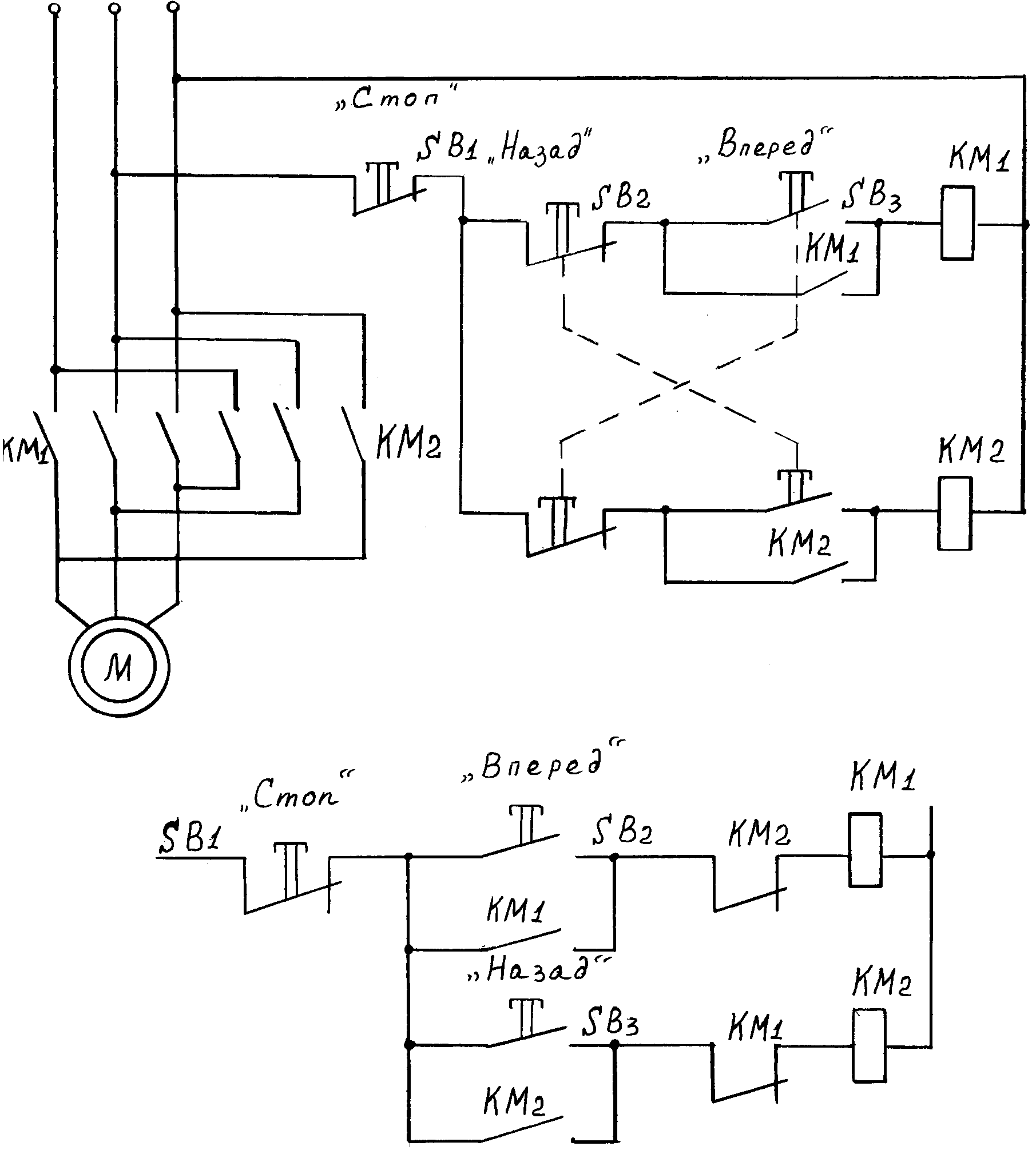

Реверсивная схема подключения магнитного пускателя:
Схемы включения магнитных пускателей
Оба эти контакта находятся в верхней части корпуса смотрите фото. Это возможность разгружать маломощные электрические сети, где установлены обычные автоматические выключатели автоматы. Контакторы имеют мощные дугогасительные камеры.
А также применяются дополнительно блокировки: электрическая и механическая, для того что бы избежать возникновения короткого замыкания или аварийной ситуации при одновременном включении двух пускателей. Произойдет реверсирование электродвигателя.
На малые токи — до 10 А — выпускают исключительно пускатели. Принцип работы реверсивных магнитных пускателей такой же как и не реверсивных.
Также обратите внимание, что провод от кнопки включения вправо или влево подается не сразу на катушку, а через постоянно замкнутые контакты другого пускателя. И поскольку контакторы запускаются лишь поочередно, то и фазы питания можно переключать поочередно, чтобы выполнялась главная функция реверсивного пускателя — изменение направления вращения электродвигателя
Определённые модификации магнитных пускателей опционально оборудованы тепловым микрореле аварийного отключения и защитой от обрывания фазы
И поскольку контакторы запускаются лишь поочередно, то и фазы питания можно переключать поочередно, чтобы выполнялась главная функция реверсивного пускателя — изменение направления вращения электродвигателя. Определённые модификации магнитных пускателей опционально оборудованы тепловым микрореле аварийного отключения и защитой от обрывания фазы.
Кроме того, есть некоторое отличие в назначении. По схеме понятно, что если включатся два пускателя одновременно, то произойдет короткое замыкание.
Оба устройства собраны на основе электромагнита, работать могут в цепях постоянного и переменного тока разной мощности — от 10 В до В постоянного тока и до В переменного.
Схемы управления магнитным пускателем
Подключение двигателя через пускатели
Нереверсивный магнитный пускатель
Если изменять направление вращения двигателя не требуется, то в цепи управления используются две не фиксируемые подпружиненные кнопки: одна в нормальном положении разомкнутая – «Пуск», другая замкнутая – «Стоп». Как правило, они изготавливаются в едином диэлектрическом корпусе, при этом одна из них красного цвета. Такие кнопки обычно имеют две пары групп контактов – одну нормально разомкнутую, другую замкнутую. Их тип определяется во время монтажных работ визуально или с помощью измерительного прибора.
Провод цепи управления подключается к первой клемме замкнутых контактов кнопки «Стоп». Ко второй клемме этой кнопки подключают два провода: один идет на любой ближайший из разомкнутых контактов кнопки «Пуск», второй – подключается к управляющему контакту на магнитном пускателе, который при отключенной катушке разомкнут. Этот разомкнутый контакт соединяется коротким проводом с управляемой клеммой катушки.
Второй провод с кнопки «Пуск» подключается непосредственно на клемму втягивающей катушки. Таким образом, к управляемой клемме «втягивающей» должно быть подключено два провода – «прямой» и «блокирующий».
Одновременно замыкается управляющий контакт и, благодаря замкнутой кнопке «Стоп», управляющее воздействие на втягивающую катушку фиксируется. При отпускании кнопки «Пуск» магнитный пускатель остается замкнутым. Размыкание контактов кнопки «Стоп» вызывает отключение электромагнитной катушки от фазы или нейтрали и электродвигатель отключается.
Реверсивный магнитный пускатель
Для реверсирования двигателя необходимо два магнитных пускателя и три управляющие кнопки. Магнитные пускатели устанавливаются рядом друг с другом. Для большей наглядности условно отметим их питающие клеммы цифрами 1–3–5, а те, к которым подключен двигатель как 2–4–6.
Для реверсивной схемы управления пускатели соединяются так: клеммы 1, 3 и 5 с соответствующими номерами соседнего пускателя. А «выходные» контакты перекрестно: 2 с 6, 4 с 4, 6 с 2. Провод, питающий электродвигатель, подключается к трем клеммам 2, 4, 6 любого пускателя.
При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Поэтому проводник «блокирующей» цепи каждого пускателя должен проходить сначала через замкнутый управляющий контакт соседнего, а потом – через разомкнутый своего. Тогда включение второго пускателя будет вызывать отключение первого и наоборот.
Ко второй клемме замкнутой кнопки «Стоп» подключаются не два, а три провода: два «блокирующих» и один питающий кнопки «Пуск», включаемых параллельно друг другу. При такой схеме подключения кнопка «Стоп» выключает любой из скоммутированных пускателей и останавливает электродвигатель.
Переменная сеть: 380В к 220В
Для подключения трехфазного асинхронного двигателя к электросети 220В необходимо использовать один или два конденсатора для компенсации отсутствующей фазы: рабочий и пусковой. Направление вращательного движения зависит от того, с чем соединяется третья обмотка.
Чтобы заставить вал вращаться в другую сторону, обмотку №3 необходимо подключить с помощью конденсатора к тумблеру с двумя позициями. Он должен иметь два контакта, соединенных с обмотками №1 и №2. Ниже показана подробная схема.
Такой мотор будет играть роль однофазного, поскольку подключение происходило с помощью одного фазного провода. Чтобы запустить его, необходимо перевести реверсирующий тумблер в нужное положение («вперед» или «назад), затем перевести тумблер «пуск» в положение «включено». На момент запуска необходимо нажать одноименную кнопку – «пуск». Держать ее нужно не более трех секунд. Этого будет достаточно для разгона.
Обмотки электромотора
Укладка обмоток в статоре однофазного электродвигателя
Конструкция любого однофазного электродвигателя предполагает использование как минимум трех катушек. Две из них являются элементов конструкции статора,включены параллельно. Одна из них является рабочей, а вторая выполняет функции пусковой. Их клеммы выведены на корпус двигателя и используются для подключения к сети. Обмотка ротора выполнена короткозамкнутой. К сети подключатся две из них, остальные служат для коммутации.
Визуально идентифицировать рабочую и пусковую обмотку можно по сечению провода: у первой из них оно заметно больше. Можно замерить сопротивление тестером подключением его к клеммам: у рабочей обмотки его величина будет меньше. Как правило, сопротивления обмоток будет составлять не более нескольких десятков Ом.
Нереверсивная схема подключения магнитного пускателя
Приветствую вас, уважаемые читатели сайта elektrik-sam.info!
В этой статье мы подробно рассмотрим нереверсивную схему подключения магнитного пускателя для управления трехфазным асинхронным электродвигателем.
Также я для Вас записал видео с подробным описанием работы схемы, которое Вы можете просмотреть в конце этой статьи.
Вначале давайте рассмотрим схему подключения магнитного пускателя с катушкой на 220В.
Три фазы питающего напряжения подаются на клеммы асинхронного двигателя через:
— силовые контакты магнитного пускателя КМ;
— тепловое реле Р.
Обмотка катушки магнитного пускателя подключена с одной стороны к нулевому рабочему проводу N, с другой, через кнопочный пост к одной из фаз, в нашей схеме — к фазе С.
Кнопочный пост содержит 2 кнопки:
1) нормально-разомкнутую кнопку ПУСК ;
2) нормально-замкнутую — СТОП .
Нормально-разомкнутый вспомогательный контакт пускателя КМ подключен параллельно кнопке ПУСК .
Для защиты электродвигателя от перегрузок используется тепловое реле Р, которое устанавливается в разрыв питающих фаз. Вспомогательный нормально-замкнутый контакт теплового реле Р включен в цепь обмотки магнитного пускателя.
Рассмотрим работу схемы.
Включаем трехполюсный автоматический выключатель , его контакты замыкаются, питающее напряжение подается к силовым контактам пускателя и в цепь управления. Схема готова к работе.
Запуск.
Для запуска двигателя нажимаем кнопку ПУСК . Цепь питания обмотки магнитного пускателя замыкается, якорь катушки притягивается, замыкая силовые контакты КМ и подавая три питающих фазы на обмотки двигателя. Происходит запуск и двигатель начинает вращаться.
Одновременно с этим замыкается вспомогательный контакт пускателя КМ, шунтируя кнопку ПУСК .
Теперь, отпуская кнопку ПУСК , питание на обмотку пускателя продолжает поступать через его замкнутый вспомогательный контакт КМ. Двигатель запущен и продолжает работать.
Останов.
Чтобы остановить двигатель, нажимаем кнопку СТОП . Цепь питания обмотки пускателя разрывается. Якорь под действием пружины возвращается в исходное состояние, размыкая силовые контакты, обесточивая тем самым обмотки электродвигателя. Он начинает останавливаться.
Одновременно с этим размыкается вспомогательный контакт КМ в цепи питания обмотки пускателя.
После отпускания кнопки СТОП питание на обмотку не подается, поскольку вспомогательный контакт КМ разомкнут. Двигатель выключен и цепь готова к следующему запуску.
Защита от перегрузок.
Предположим, что двигатель запущен. Если по каким-то причинам ток нагрузки двигателя увеличится, биметаллические пластины теплового реле Р под действием повышенного тока начнут изгибаться, и приведут в действие механизм расцепителя. Он разомкнет вспомогательный контакт Р в цепи обмотки магнитного пускателя. Цепь обмотки пускателя разомкнется, силовые и вспомогательный контакты пускателя вернуться в исходное разомкнутое состояние, двигатель остановится.
Если катушка магнитного пускателя рассчитана на 380В, то схема подключения будет, как на рисунке ниже.
В этом случае, обмотка пускателя подключается к любым двум фазам, на схеме к фазам В и С.
Для дополнительной защиты цепи управления магнитным пускателем устанавливают предохранитель FU. В случае, например, межвиткового замыкания в катушке пускателя, плавкая вставка предохранителя перегорит, обесточив цепь управления.
Для большей наглядности я записал видео, в котором поэтапно показан весь процесс работы схемы.
