Как подключить бесколлекторный двигатель от стиральной машины

Схема подключения мотора к сети

Современная стиральная машина

При подключении двигателя современного устройства для стирки к сети с напряжением 220В необходимо учесть его основные особенности:

он работает без пусковой обмотки;
для запуска мотору не нужен пусковой конденсатор.

Чтобы запустить двигатель, следует определенным образом подсоединить к сети идущие от него провод. Ниже представлены схемы подключения коллекторного и бесколлекторного электромоторов.

Прежде всего, определите «фронт работ», исключив контакты, которые идут от тахогенератора и не участвуют в подключении. Распознаются они посредством тестера, работающего в режиме омметра. Зафиксировав инструмент на одном из контактов, другим щупом отыщите парный ему вывод. Величина сопротивления проводов тахогенератора составляет порядка 70 Ом. Чтобы найти пары оставшимся контактам, прозвоните их аналогичным образом.

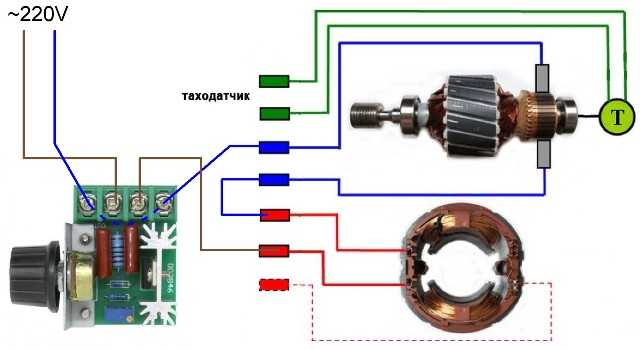

Теперь переходим к наиболее ответственному этапу работы. Подключите провод 220В к одному из выходов обмотки. Второй ее выход требуется соединить с первой щеткой. Вторая щетка подключается к оставшемуся 220-вольтовому проводу. Включите мотор в сеть, чтобы проверить его работу*. Если вы не допустили ошибок, ротор начнет вращаться. Имейте в виду, что при подобном подключении он будет двигаться только в одну сторону. Если пробный пуск прошел без накладок, устройство готово к работе.

Чтобы изменить направление движения двигателя на противоположное, подключение щеток следует поменять местами: теперь первая будет включена в сеть, а вторая соединена с выходом обмотки. Проверьте готовность мотора к работе описанным выше способом.

Наглядно процесс подключения вы можете увидеть в следующем видео.

Стиральная машина старой модели

С подключением двигателя в машинах старого образца дело обстоит сложнее.

Сначала определите две соответствующие друг другу пары выводов. Для этого используйте тестер (он же — мультиметр). Зафиксировав инструмент на одном из выводов обмотки, другим щупом отыщите вывод, парный ему. Оставшиеся контакты автоматически образуют вторую пару.

Затем следует определить, где расположена пусковая, а где – рабочая обмотка. Замерьте их сопротивление; более высокая сопротивляемость укажет на пусковую обмотку (ПО), которая создает начальный крутящий момент, более низкая характерна для обмотки возбуждения (ОВ), создающей магнитное поле вращения.

Ниже представлены возможные схемы подключения трехфазного асинхронного двигателя, и подробное видеоруководство к ним.

Синхронный мотор

Синхронный — это двигатель переменного тока, у которого частота вращения ротора равна частоте вращений магнитного поля . Если по-простому вращение магнитного поля статоре и вращение ротора одинаковы. Это почти автомат с постоянными параметрами.

Если ещё проще, что асинхронный что синхронный имеют одинаковые статоры , но разные роторы, а значит разные способы как подключить электромотор. Если на роторе есть электрообмотка проводов к которой подается ток — это синхронный. Если есть магниты — это тоже будет синхронный электродвигатель, правда постоянного тока, что используется в стиральной машине автомат фирмы LG.

Достоинства

Работа с cos Фи~1. Мы знаем, что:

Постоянный ток

Переменный ток

где:

P — мощность
U — напряжение
I -Сила тока

По-простому это часть сопротивления, что выходит в результате индукции (что-то вроде второго резистора); *1

Из-за высокого cos Фи -экономны в плане электричества чем асинхронные при одинаковой мощности;
Высокая механическая прочность;
Можно использовать как генератор;
Максимальный момент, развиваемый на валу равномерный с самого нуля. Используется линейная зависимость от сети, а не квадратичная как у асинхронных двигателей, что так же является плюсом в стиральных машинах;
На валу постоянная скорость — стабильна скорость вращения при перегрузках. просадках не используя дополнительных автомат систем;
Подключение не вызывает проблем;

Недостатки

Сложность конструкции;
Сложнее пуск;
Необходимость дополнительных автоматов, блоков и устройств;
Дороже, а значит чаще ремонт и обслуживание
Дороже, что так же увеличивает стоимость стиральной машины. Для стиральной машины автомат это не большая разница, а вот для стиральных прошлых времен — это огромное удорожание.
Дополнительные контакты, а следовательно шанс выхода их из стоя;
Регулировка скорости вала двигателя возможна только одним способом, с помощью применения частотного преобразователя.

Сфера применения

Где нужна большая мощность (при больших мощностях их преимущества превосходят недостатки.), где не надо частые пуски, остановки,а также нет необходимости в регулировки оборотов применяют синхронные двигателя:

В промышленых стиральных машинах автомат;
В компрессорах;
Прокатных станках;
Мельницы;
Соковыжималки;
Поршневых насосах и другом подобном оборудовании;

Подключение

Для подключения к сети 220 В понадобятся следующие инструменты и детали:

Двигатель от старой стиральной машины-автомат (возможно использование как отечественных машин, так и итальянских);
Мультиметр для измерения сопротивления;
Вилка для контакта проводов с розеткой;
Тумблер или иной переключатель;
Изолента и нож для зачистки проводов.

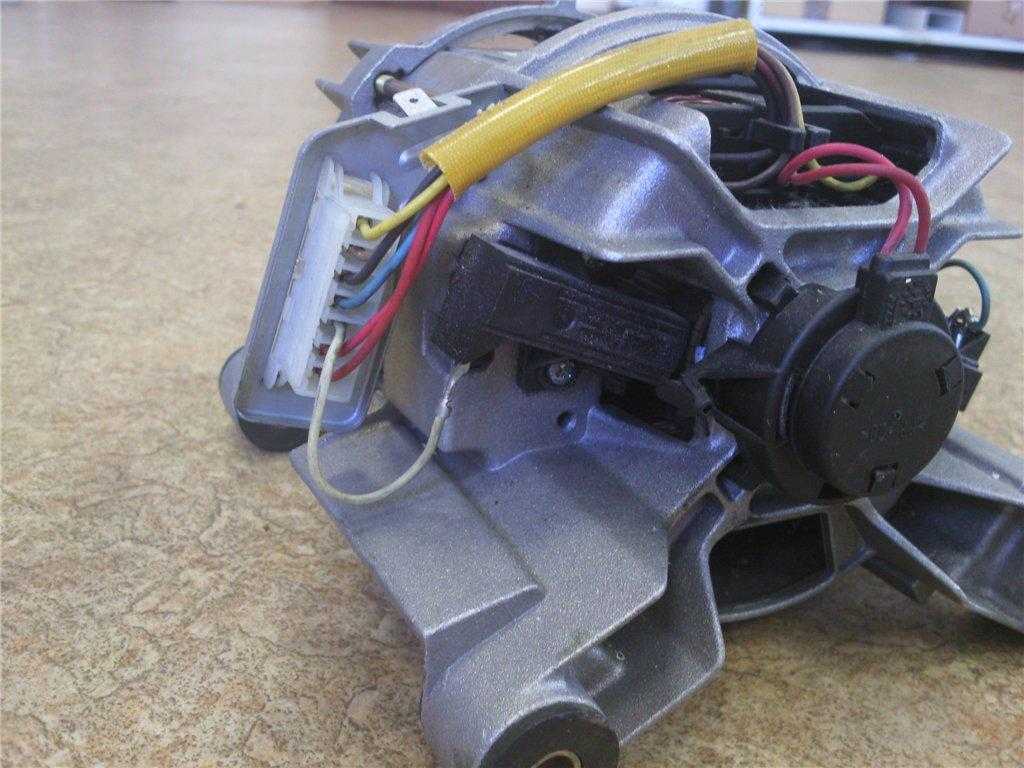

В первую очередь необходимо отделить пары проводов от объединяющего пластикового кожуха, показанного на фото. Для этого их можно просто обрезать у его основания, но перед этим желательно запомнить их попарное расположение слева направо. Делается это с целью упрощения дальнейшего нахождения пар проводов.

Стоит сразу уточнить, что для подключения электродвигателя от стиральной машины понадобится только 4 провода: 2 от статора и 2 от щеток ротора. Но на выходе из мотора их гораздо больше. Стандартно проводов на выходе 6-8, но в зависимости от модели стиральной машины их может быть до 12 штук.

Итальянская стиральная машина-автомат, как правило, имеет отличительную черту, а именно 8 выходящих проводов, 4 из которых выходят от статора. Однако тут требуется уточнение: 2 провода отходят от термореле и 2 от самого статора. Последние два и нужны для подключения.

Обычно провода, предназначенные для определенных целей, помечаются определенным цветом. Но лучше не рисковать и уже зачищенные концы проверить мультиметром.

Для этого прибор выставляется на измерение сопротивления. Провода, идущие от таходатчика, покажут 70 Ом. Они не нужны для дальнейшего подключения, так как являются регулятором оборотов, но служат ориентиром для дальнейшего подбора пар.

После найденной пары от таходатчика слева направо осуществляется поиск остальных проводов.

Существует вариант стиральной машины, где статор имеет 3 провода. Третий провод является дополнительным выводом обмотки. Для подключения в сеть 220 В он не требуется. Поэтому необходимо следовать вышеописанной инструкции по нахождению пары.

После того, как пары проводов найдены, необходимо соединить 1 провод от статера и 1 провод от щеток ротера вместе. Оставшиеся провода – с вилкой. При включении двигатель будет вращаться в определенную сторону. При замене контакта 1 провода от статера с проводом от щетки ротера направление движения двигателя изменится.

Такое устройство имеют современные электродвигатели, в том числе и итальянский электродвигатель от стиральной машины. Однако устройство двигателя старой стиральной машины несколько иное. В нем отсутствует большое количество проводов, но и определить их не так просто.

Как подключить электродвигатель от старой стиральной машины?

Устройство старого двигателя схоже с современными моделями, и для работы понадобятся все те же 4 провода. Как и в первом случае, для нахождения пары необходим тестер. Прикладывая поочередно его щупы к проводам, пара будет быстро найдена.

Найдя пары, необходимо установить пусковую обмотку и рабочую обмотку.

Пусковая обмотка необходима для создания начального магнитного поля или так называемого крутящего момента.
Рабочая обмотка создает постоянное магнитное поле.

Определить пусковую обмотку просто. На паре проводов, отвечающих за нее, сопротивление будет больше, чем на рабочей паре.

Далее происходит подключение проводов к сети 220 В и замыкание пусковой обмотки на рабочей. Для этого провода рабочей обмотки, как и в варианте с новыми стиральными машинами, запитываются от сети при помощи вилки и розетки. Один провод пусковой обмотки изолируется с одним из проводов рабочей обмотки. Второй провод также запитывается от розетки. Предусматривается и выключатель, который устанавливается в месте, где провод от рабочей обмотки идет к сети.

Если возникает надобность изменить направление вращение двигателя, то необходимо всего лишь поменять местами провода пусковой обмотки.

Как следует из вышеописанного, принцип подключения электродвигателя при помощи 4 проводов схож на всех моделях. Сложностей с примитивным подключением для работы двигателя в одном направлении не возникнет ни у кого, так как для этого нужны знания физики 8 класса. Но для более комфортной работы с устройством возможность переключать направление вращения двигателя по ходу работы является незаменимой. По этой причине рекомендуется установить дополнительный тумблер, переключающий полярности пусковой обмотки.

Для лучшего понимания всех этапов подключения можно посмотреть это видео, наглядно показывающее подключение электродвигателя от стиральной машины-автомат.

Плюсы асинхронных моторов

Ввиду пониженного напряжения поступающего на фазу обмотки статора и изменения соединений от треугольника к звезде ток, взятый из сети, будет уменьшаться в три раза по сравнению с пусковым током в треугольной схеме. Однако при подключении в звезду двигатель имеет в три раза меньше пускового момента, что делает невозможным использование этого метода во время тяжелого пуска (с большой нагрузкой).

Предлагаем ознакомиться Доместос в стиральную машинку

С = (1800 х Pn) / U2

Эта формула также подходит для расчета значения пускового конденсатора для однофазных двигателей с начальной фазой.

Для более крупных двигателей ({amp}gt; 1 кВт) предполагается ёмкость около 70 мкФ / 1 кВт. Необходимо использовать пусковые конденсаторы с рабочими напряжениями 400..630 В переменного тока.

Вопрос о выборе конденсатора решается легко. Вот примеры значений емкости для разных мощностей двигателя.

Pn 90 120 180 250 370 550 750 1100С 4 5 6 8 12 16 20 30

для синхронной скорости 500 об / мин — симметричная трехфазная обмотка. Трехфазная система подключения позволяет изменять скорость вращения путем переключения питания обмотки.

Двигатель старого типа имеет обычно 5 проводов черного, синего, белого, красного и зеленого цвета. Была проведена серия измерений для определения обмоток и сопротивления между ними вышло таким:

Сине-черным 85 Ом
Сине-зеленый 85 Ом
Черно-зеленый 80 Ом
Бело-синий 15 Ом
Белый-красный 30 Ом

Подключение старого электродвигателя требует поиска обмотки запуска с помощью мультиметра.

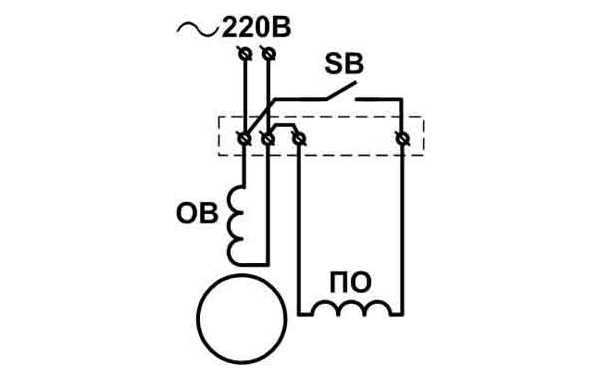

ПО — начальная обмотка. Он предназначен только для запуска двигателя и запускается в самом начале, пока двигатель не начнет вращаться.
OB — обмотка возбуждения. Это рабочая обмотка, которая работает постоянно и постоянно поворачивает двигатель.
SB — кнопка, с которой напряжение подается на пусковую катушку и выключается при запуске двигателя.

Электромотор, крутящий барабан — это сердце машины для стирки. Приводом в самых первых вариантах машинок существовали ремни, крутящие ёмкость с бельём. Однако на сегодняшний день асинхронный аппарат, преобразовывающий в механическую энергию электроэнергию, значительно усовершенствовался.

Чаще в схемах стиральных машинах присутствуют асинхронные двигатели, состоящие из статора, который не перемещается и предназначается одновременно магнитопроводом и несущей системой, и движущегося ротора, крутящего барабан. Функционирует асинхронный двигатель благодаря взаимодействию магнитных неустойчивых полей этих конструкций. Асинхронные моторы разделяются на двухфазные, которые встречаются реже, и трёхфазные.

К плюсам асинхронных аппаратов причисляют:

незамысловатую систему;
элементарное обслуживание, предусматривающее замену подшипников;
периодическую смазку электродвигателя;
бесшумную работу;
условную невысокую стоимость.

Минусы, конечно, тоже есть:

незначительный КПД;
крупные масштабы;
небольшая мощность.

Вторая жизнь двигателя старой стиральной машинки

Рабочий двигатель старой стиральной машинки коллекторного типа можно использовать, сконструировав разнообразные полезные приборы. Некоторые из них рассмотрим в этой статье.

Точильный станок

Точильный станок — прибор полезный в любом хозяйстве.

Его может сделать любой мужчина, если в распоряжении есть рабочий двигатель от стиральной машины автомат «Индезит», «Аристон» или любой другой.

При креплении точильного камня к двигателю может возникнуть проблема — отверстие на камне может отличаться от диаметра вала эл. мотора.

В этом случае понадобится дополнительная деталь, которая вытачивается специально. Такой переходник сможет сделать любой токарь. Для этого ему нужно знать диаметр вала.

В наличии должен быть не только переходник. Должны присутствовать специальный болт, гайка, шайба.

Резьбу на гайке необходимо нарезать в зависимости от того, в какую сторону будет вращаться двигатель.

Для вращения по часовой стрелке резьбу необходимо нарезать левостороннюю, против часовой стрелки — правостороннюю.

Если есть гайка с резьбой, но она не подходит по своему направлению, можно изменить направление вращения. Для этого необходимо поменять местами провода обмотки.

После подключения рабочей обмотки к сети 220, пусковую пару необходимо подключить к рабочей катушке.

Второй конец нужно кратковременно приложить к выводу обмотки. Движение коллекторного эл. мотора начнется в одну из сторон.

После смены мест выводов пусковой обмотки направление двигателя сменится на противоположное.

Вращение двигателя можно поменять, не используя конденсатор. В этом случае после того, как рабочая обмотка будет подключена к 220 В, камень резко прокрутить в необходимую сторону.

Двигатель запустится и станок будет работать.

Не стоит использовать эл. моторы, имеющие высокую мощность. Для точильного станка вполне достаточно двигателя, который выдерживает напряжение 150-200В.

Наждачный камень должен вращаться с частотой не более 3000 оборотов в минуту. Если частота вращения будет выше, есть риск того, что точильный камень разорвется.

Если использовать такой станок дома, то специалисты рекомендуют использовать мотор с частотой 1000 оборотов в минуту.

Самодельный точильный станок необходимо обеспечить дополнительными элементами, которые защитят работающего за ним человека от пыли, частиц камня.

В качестве кожуха может выступать кусок металла, имеющий толщину около 2 мм.

Вибростол

Применив мотор от стиральной машинки автомат «Аристон», «Ардо» или другой модели, можно сконструировать вибростол.

Он пригодится, если в планах есть устройство для создания плитки. Ею можно выложить двор в своем доме, садовые дорожки.

Вибростол — конструкция несложная. Он состоит из ровной плиты, которая скреплена подвижными соединениями с основанием. Движение коллекторного мотора приводит в движение плиту.

В результате из бетона в формах выходит воздух, качество плитки улучшается.

Положение коллекторного мотора должна определять схема. Если установить эл. мотор не в то место, то стол не сможет работать правильно, качественной плитки не получится.

Бетономешалка

Двигатель от старой машинки можно использовать для создания бетономешалки. Такое изделие не подойдет для промышленных объемов, но вот для нужд собственного двора вполне приемлемо.

Чтобы стиральную машину превратить в бетономешалку, понадобится не только двигатель, но и бак.

Лопасти соорудить просто. Достаточно взять стальную полосу, толщина которой около 5 мм, отрезать от нее необходимое количество, согнуть и две лопасти расположить так, чтобы они составляли прямой угол.

Когда лопасти готовы, их необходимо присоединить к баку через отверстие, где ранее был активатор.

Отверстие в баке, через которое сливалась вода, необходимо закрыть. Если все получилось сделать правильно, можно приступать к подключению двигателя.

В зависимости от того, какой объем бетона планируется замешивать, выбирается мощность двигателя. Если нужно будет замесить небольшое количество, то можно установить мотор однофазный.

Если объемы будут больше, то стоит установить эл. мотор от стиральной машинки более мощный.

Не стоит забывать и о ременной передаче, которая была в машинке. Ее рекомендуется заменить на редуктор. Он понизит обороты двигателя, в то же время обороты будут низкими.

О двигателях

Чтобы быстро устранить поломку, прежде всего, следует определить, какой именно мотор находится в приборе.

Выделяют 3 основных типа моторных агрегатов:

Прямоприводный – применяют в современных машинах-автоматах (LG, некоторые модели SAMSUNG). Такой трехфазный электромотор соединён с барабаном, имеет многополюсный коллектор, ротор, окружённый постоянными магнитами, а также высокий уровень КПД, поэтому цена на машины с таким электродвигателем высокая.
Асинхронный двигатель имеет несложную конструкцию, которая состоит из стартера и ротора, но большие размеры и невысокий КПД делают мотор невыгодным, поэтому в современных машинках его не применяют.
Коллекторный электродвигатель имеет много преимуществ, которые способствуют использованию его в современных стиральных машинах (небольшие размеры прибора, высокая скорость не влияет на работу двигателя). Усовершенствованная конструкция мотора позволяет ремням передавать вращения от двигателя к барабану. Отремонтировать все детали можно самостоятельно.

Конденсатор для электромотора

Для небольших двигателей (<1 кВт), значение пускового конденсатора может быть определено из соотношения:

С = (1800 х Pn) / U2

где Pn — номинальная мощность двигателя, U — напряжение питания.

Для более крупных двигателей (> 1 кВт) предполагается ёмкость около 70 мкФ / 1 кВт. Необходимо использовать пусковые конденсаторы с рабочими напряжениями 400..630 В переменного тока.

Вопрос о выборе конденсатора решается легко. Вот примеры значений емкости для разных мощностей двигателя.

Pn 90 120 180 250 370 550 750 1100 С 4 5 6 8 12 16 20 30

Полезное: Схема подключения стартера ВАЗ

Мощность вращения в стиральной машине в обоих направлениях одинакова. Это моторы с типичным соединением для однофазного двигателя. Основная обмотка подключена непосредственно к 220 В и параллельно ей подключена фазовая обмотка вместе с последовательно соединенным конденсатором. Если вы перевернете провода фазовой обмотки, двигатель перейдет на вращение в другую сторону, но мощность будет немного меньше. Эта схема работает во время отжима. То же самое для медленных и быстрых вращений — ёмкость переключается внутри стиралки с 7 мкФ на 16 мкФ. Более подробно про конденсатор читайте тут

Виды моторов для стиральной машины

Для такой детали, как пусковой двигатель, для работы которого нужна электрическая сеть или попросту ток, применение можно найти даже в таком оборудовании, как автонасос.

Для этого можно использовать двигатели от различных стиралок, например:

Донбасс;
Рига;
Ока;
Nuova;
Ibmei.

Независимо от того каких годов производства, движок может прослужить еще немало времени при правильной установке. Существует много способов, как можно понизить, или увеличить скорость вращения или понять, почему не работает реле, однако чтобы включить устройство в комплектацию нового оборудования, нужно не только осмотреть рекомендации, но и тщательно отслеживать каждый этап работы.

Подходящие двигатели:

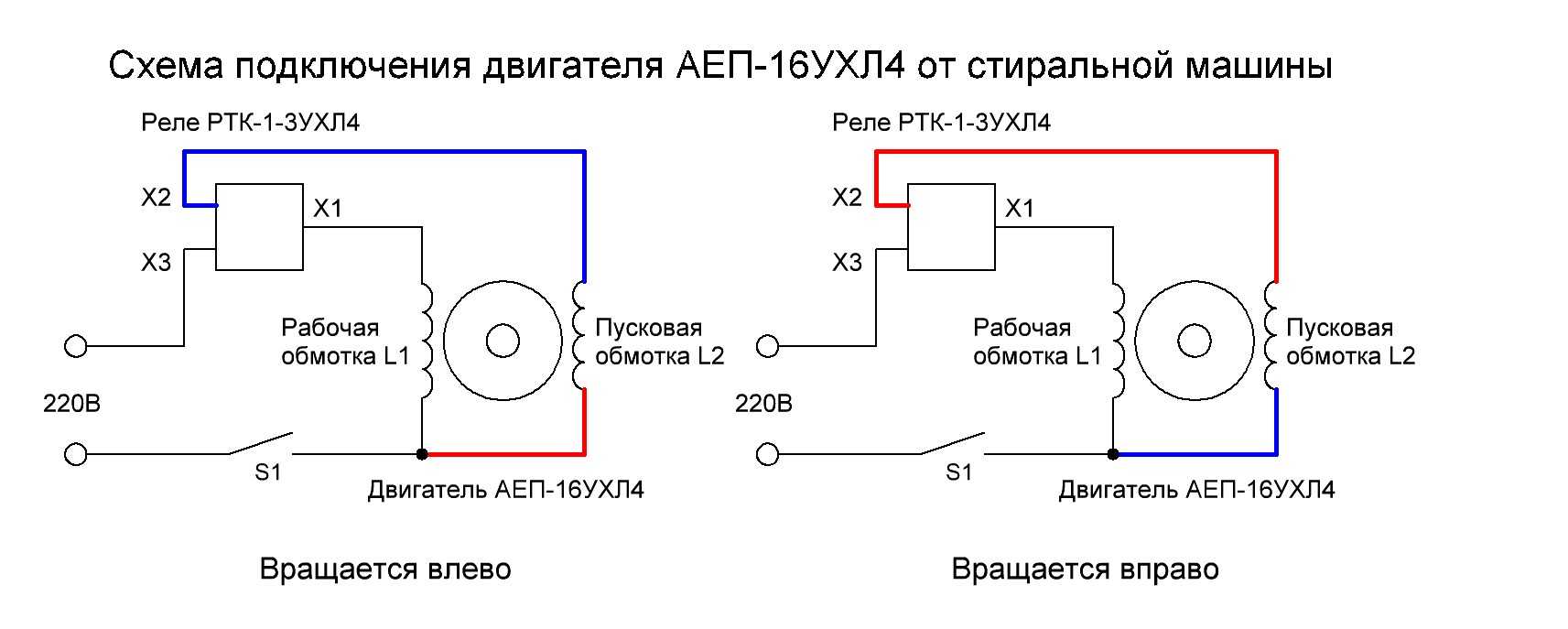

ДАОЦ У4 со щетками, ДАОА;
РТК 1ухл4, ухл4, 1у4;
HXGP1l, 3у4, 3ухл4, 9ухл4.

Чтобы подключить двигатель электронного типа, нужно тщательно соблюдать полярность и не нарушать схему соединения

Особенно часто проводится использование коллекторного движка, так как на его статоре расположен постоянный магнит, способный попеременно подключаться к току с постоянным напряжением. Это своего рода реверс, который позволяет потреблять энергию в небольшом количестве и экономить бюджет. Не менее востребованы двигатели электронного типа, которые обладают электронным блоком управления на корпусе.

Зачем нужна такая деталь? Если движок будет подключаться к бетономешалке или же к вибростанку, потребуется понизить скорость вращения и соответственно направить его на снижение активности функционирования. Излишняя вибрация позволяет провести нужный процесс более качественно.

Для подключения регулятора двигателя из машинки, в которой он был установлен нужно сделать следующее. Он извлекается из полости старой стиралки вместе с радиатором, который является полупроводниковым прибором, за счет которого и осуществляется управление включением и выключением. Далее он впаивается в микросхему реле, заменяя маломощную деталь. Если нет навыков работы с такими процессами, то лучше доверить его настоящему профессионалу, например, компьютерщику. Особенно, если цветная лента тянет и греется.

Как безошибочно подключить электродвигатель от стиральной машины

Реализуя идею о вторичном использовании мощного высокооборотного мотора от старой автомат-машинки, помните о двух важных аспектах:

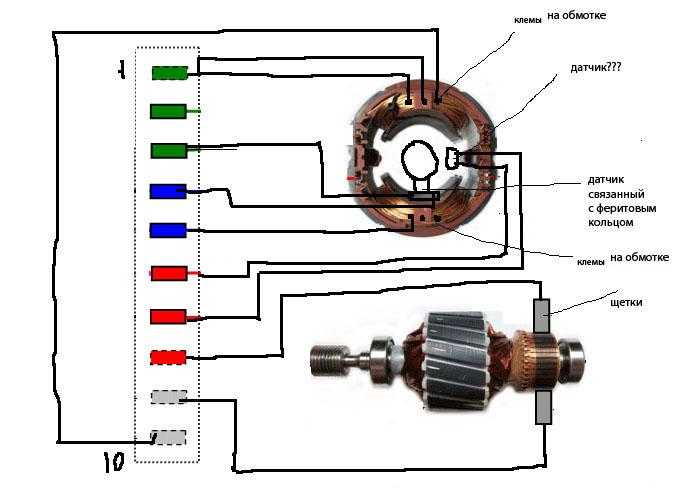

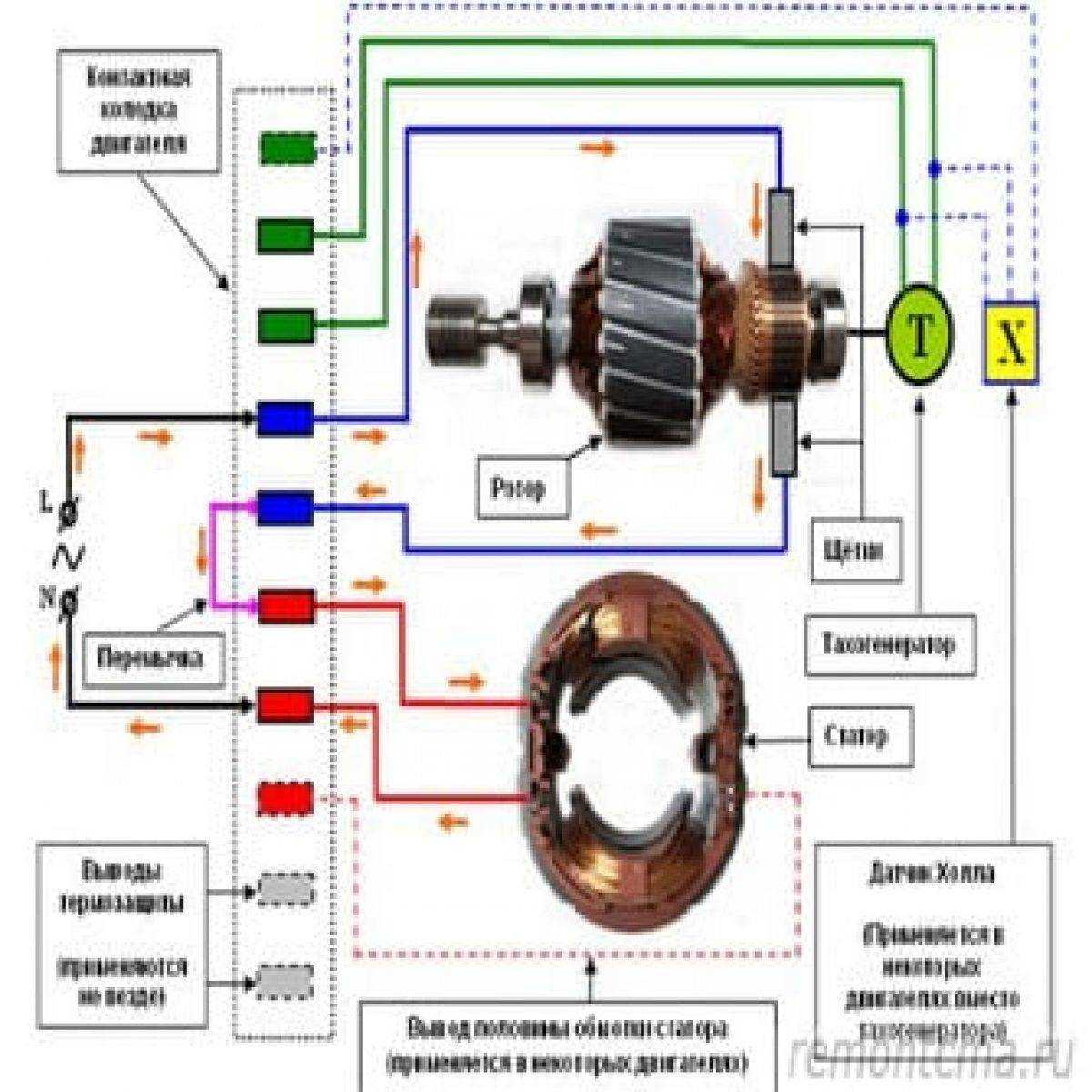

Теперь пора разобраться с цветными проводами, находящимися возле механизма:

два провода белого цвета останутся незадействованными, через них можно будет измерять обороты;
красный и коричневый – направлены на обмотку;
функции серого и зеленого – питать щетки.

Алгоритм непосредственного подключения

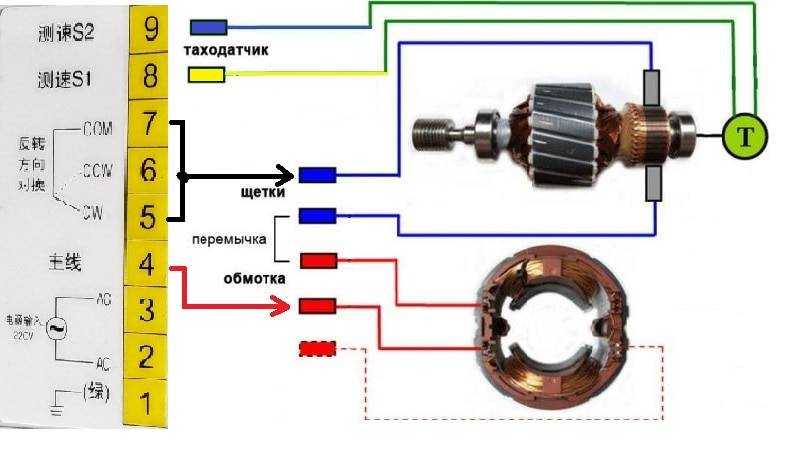

Первый вывод от обмотки снабжаем источником питания, к следующему подсоединяем одну щетку, а вторую подключаем к еще одной жиле источника питания (естественно, 220В). На этом этапе рекомендуется удостовериться в работоспособности мотора. Если вы все сделали правильно, включайте устройство, оно должно вращаться и будет слышен шум. Но заметьте, вращательные движения происходят в одном направлении.

Задача: сделать реверс, регулятор интенсивности оборотов

Заставить мотор крутить в обратном направлении можно, если сменить порядок подключения щеток. Теперь убедитесь в функционировании агрегата при таком раскладе. Работает? Тогда все выполнено верно.

При необходимости регулируемого количества оборотов можно воспользоваться регулятором интенсивности комнатного освещения. Но устройство требует доработку, поскольку по мощности оно не рассчитано на контроль интенсивности оборотов мотора. Чтобы получить соответствующую техническим характеристикам мотора возможность контроля оборотов, можно из той же машинки-автомата извлечь симистор с радиатором и впаять его на место маломощной детали в микросхеме регулятора освещения.

Такая процедура требует определенных навыков, важно не допускать перегрева микросхем. Начинать манипуляции рекомендовано либо компетентным в этих делах, либо тех, кого больше интересует процесс, нежели итог

Зачастую мотор от машинки-автомата вполне нормально справляется с поставленными задачами и без возможности контроля интенсивности оборотов.
