Как подключить контактор?

Для тех, кто нормально относился к изучению школьного курса физики, не составит особого труда разобраться в схемах подключения различного электрооборудования, включая трехфазные электродвигатели.

Они подключаются через контакторы или магнитные пускатели.

Зарубежная классификация не делает разницы между этими аппаратами, поскольку пускатель является тем же контактором, но укомплектованным дополнительными устройствами для безопасной работы потребителя тока.

Другими словами, пускатель – это своего рода электротехнический шкаф в миниатюре, в котором помимо контактора установлена тепловая защита и от короткого замыкания.

Пускатели имеют 8 величин от «0» до «7», каждая из которых рассчитана на электродвигатели с определенным диапазоном мощности (номинального тока). Благодаря закрытому исполнению (в корпусе), пускатели могут устанавливаться в любом месте.

При подключении электромоторов через контактор защитные устройства подбираются отдельно.

Наглядные схемы МП и КМ

Рис. 1

Условно МП (или КМ) можно разделить на две части.

В одной части силовые контакты, которые выполняют свою работу, а в другой части электромагнитная катушка, которая включает и отключает эти контакты.

1. В первой части находятся силовые контакты (подвижные на диэлектрической траверсе и неподвижные на диэлектрическом корпусе), они то и осуществляют подключение силовых линий.

Траверса с силовыми контактами прикреплена к подвижному сердечнику (якорю).

В нормальном состояние эти контакты разомкнуты и по ним не протекает ток, нагрузка (в данном случае лампы) находится в состоянии покоя.

Удерживает их в таком состоянии возвратная пружина. Которая изображена змейкой во второй части (2)

1. Во второй части мы видим электромагнитную катушку, на которую не подается ее рабочее напряжение, вследствие чего, она находится в состоянии покоя.

При подаче напряжения на обмотку катушки в ее контуре создается электромагнитное поле, образуя ЭДС (электродвижущую силу), которая притягивает к себе подвижный сердечник (подвижная часть магнитопровода — якорь) с закреплёнными на нем силовыми контактами. Они, соответственно, замыкают подключенные через них цепи, включая нагрузку (рис. 2).

Рис. 2

Естественно, если прекратить подачу напряжения на катушку, то пропадет электромагнитное поле (ЭДС), якорь перестаёт удерживаться и под действием пружины (вместе с закрепленными к нему подвижными контактами) возвращается в исходное состояние, размыкая цепи силовых контактов (рис. 1).

Из этого видно, что пускатель (и контактор) управляются подачей и отключением напряжения на их электромагнитной катушке.

Назначение и устройство

Магнитные пускатели встраиваются в силовые сети для подачи и отключения питания. Работать могут с переменным или постоянным напряжением. Работа основана на явлении электромагнитной индукции, имеются рабочие (через них подается питание) и вспомогательные (сигнальные) контакты. Для удобства эксплуатации в схемы включения магнитных пускателей добавляют кнопки Стоп, Пуск, Вперед, Назад.

Так выглядит магнитный пускатель

Магнитные пускатели могут быть двух видов:

•  С нормально замкнутыми контактами. Питание на нагрузку подается постоянно, отключается только когда срабатывает пускатель.
• С нормально разомкнутыми контактами. Питание подается только в то время, когда пускатель работает.

Более широко применяется второй тип — с нормально разомкнутыми контактами. Ведь в основном, устройства должны работать небольшой промежуток времени, остальное время находится в покое. Потому далее рассмотрим принцип работы магнитного пускателя с нормально разомкнутыми контактами.

Состав и назначение частей

Основа магнитного пускателя — катушка индуктивности и магнитопровод. Магнитопровод разделен на две части. Обе они имеют вид буквы «Ш», установлены в зеркальном отражении. Нижняя часть неподвижная, ее средняя часть является сердечником катушки индуктивности.  Параметры магнитного пускателя (максимальное напряжение, с которым он может работать) зависят от катушки индуктивности. Могут быть пускатели малых номиналов — на 12 В, 24 В, 110 В, а наиболее распространенные — на 220 В и на 380 В.

Устройство магнитного пускателя (контактора)

Верхняя часть магнитопровода — подвижная, на ней закреплены подвижные контакты. К ним подключается нагрузка. Неподвижные контакты закреплены на корпусе пускателя, на них подается питающее напряжение. В исходном состоянии контакты разомкнуты (за счет силы упругости пружины, которая удерживает верхнюю часть магнитопровода), питание на нагрузку не подается.

Принцип работы

В нормальном состоянии пружина приподнимает верхнюю часть магнитопровода, контакты разомкнуты. При подачи питания на магнитный пускатель, ток, протекающий через катушку индуктивности, генерирует электромагнитное поле. Сжимая пружину, оно притягивает подвижную часть магнитопровода, контакты замыкаются (на рисунке картинка справа). Через замкнутые контакты питание подается на нагрузку, она находится в работе.

Принцип работы магнитного пускателя (контактора)

При отключении питания магнитного пускателя электромагнитное поле пропадает, пружина выталкивает верхнюю часть магнитопровода вверх, контакты размыкаются, питание на нагрузку не подается.

Подавать через магнитный пускатель можно переменное или постоянное напряжение. Важна только его величина — оно не должно превышать указанный производителем номинал. Для переменного напряжения максимум — 600 В, для постоянного — 440 В.

Что такое реверс и для чего он нужен?

Электродвигатели, в том числе и асинхронные, в процессе работы используют вращения в разные стороны: прямо (основное направление) и собственно реверс (вращения ротора в обратном направлении).

Эта функция имеет место во всех моделях силовых агрегатов, независимо от их назначения. Хотя в одних устройствах он обязателен (лебедки, подъемные краны), а в других – лишь вспомогательная функция (конвейеры, пневматические и гидравлические насосы). Реализуется функция различными способами, среди которых – противо включение, когда осуществляется кратковременное включение «обратки» и возникает замедление.

Методика переключения обмоток

Для подключения трехфазного электромотора асинхронного типа к электросети принято использовать один из двух основных способов:

1. «Звезда» – соединение концов статорных обмоток происходит в одной точке, а трехфазное напряжение поступает на их начало.
2. «Треугольник» – обмотки статора электромотора друг с другом соединяются последовательно (конец предыдущей подключается к началу следующей и так далее).

Подключение обмоток электромотора по схеме «звезда» (1) и «треугольник» (2) выглядит так:

Первый метод характеризуется меньшими пусковыми токами, но максимальную мощность электродвигатель развивает только при втором способе монтажа. Поэтому для запуска наиболее мощных промышленных силовых агрегатов применяется методика переключения обмоток.

Изначально запуск электроустановки происходит по первой схеме с целью снижения негативного воздействия пусковых токов. Скорость оборотов электромотора контролируется с помощью специального электронного прибора. При достижении номинального значения подается сигнал, переключающий контакторы со «звезды» на «треугольник» и двигатель продолжает работать на полную мощность.

Пост кнопочный: назначение и схема

Пост кнопочный

— предназначен для коммутации электрических цепей управления переменного тока напряжением до 660 В частоты 50 и 60 Гц и постоянного тока напряжением до 440 В, и/или подачи сигналов управления, как на месте, так и дистанционно; применяется для дистанционного управления различными механизмами и электрическими машинами

Это несложное изделие, состоящее из минимального количества деталей, но с очень важной функцией — подача команд и индикация их исполнения

Применение кнопочных постов достаточно разнообразно и соответственно он имеет разные виды и схемы исполнения. Пример: пост управления тельфером (правильнее конечно было бы назвать «пульт управления») Рис. 1 . При помощи пускателя этого типа производится контроль работы различных тяговых механизмов. В основном это подъемный кран, лифтовой эскалатор, балки и т. д.

Однако темой данной статьи будет именно стандартный кнопочный пост для управления различными силовыми устройствами (в основном это различные электродвигатели). «Старт-Стоп» кнопочный пост, сразу отмечу, что схема применима не только к магнитным пускателям но и к любому виду реле. Итак, что представляет собой «кнопочный пост»? «Кнопочный пост» конструктивно состоит из корпуса и двух кнопок «Пуск» и «Стоп». Внешний вид кнопок для кнопочных постов представлены на рис.1

. нарисунке 2 представлен корпус кнопочного поста.

• Обе кнопки без фиксации положения.
• Копка «Пуск» (обычно зелёного цвета и может иметь подсветку при включение) имеет нормально разомкнутые контакты и предназначена для включения КМ;
• Кнопка «Стоп» (обычно красного цвета) имеет нормально замкнутые контакты и предназначена для снятия напряжения с КМ;

Схема включения — выключения показана на рис. 4

. ничего сложного: при замыкании контактов SB1.1 происходит подача напряжения на катушку контактора КМ1 и его срабатывание, при этом контакты SB1.1 копки «Пуск» блокируются нормально разомкнутыми контактами (НО) КМ1.4 контактора КМ1. Всё, силовые контакты контактора КМ1 замкнулись и напряжение на силовую установку подано. Вы можете отпустить кнопку «Пуск» и силовая установка останется под напряжением (не отключится), так как контакты КМ1.4, подключенные параллельно кнопке «Пуск», замкнулись и катушка пускателя КМ1 находится во включенном состояние постоянно. Получается так, что после отпускания кнопки «Пуск» фаза продолжает поступать на катушку магнитного пускателя, но уже через собственную пару контактов КМ1.4. Для остановки механизма служит кнопка «Стоп», при её нажатии контакты ST2 размыкаются напряжение с катушки контактора КМ1 снимается, его контакты КМ1.4 размыкаются и одновременно разблокируя, тем самым, контакты кнопки «Старт», двигатель остановлен. На рисунке 5 стрелкой показано движение фазы «L3» (для питания катушки магнитного контактора можно выбрать, произвольно, любую из фаз).

Точек включения конкретной системы может быть несколько (например, система вентиляции…). Схема подключения нескольких кнопочных постов показана на рис.6

При такой схеме включения «исполнительный» магнитный контактор (КМ 1) может быть как включен так и выключен с любого из «постов», в такой схеме конечно желательна подсветка кнопки пуск, чтобы с любого из постов было видно состояние системы. Как Вы понимаете, уважаемый читатель, кнопками «Пуск», «Стоп», осуществляется как местное (со щита управления и автоматики) так и дистанционное управление магнитным пускателем, а значит и нагрузкой, которую он коммутирует. Причем вместо двигателя Вы можете подключать любую нагрузку, например, мощный ТЭН.

Ну вот и всё, если у вас возникли вопросы воспользуйтесь нашей электронной почтой

. попробуем на них квалифицированно ответить. В строке письма «тема» пишите: «Системы полива».P.S. просьба, не задавать вопросов на которые последует ответ: «читайте внимательно статью».

Подключаем магнитный пускатель через кнопочный пост, кнопки “Пуск” и “Стоп”. Для тех, кто читает электрические схемы и может представить, как работает схема в динамике, подключить магнитный пускатель не составит труда. На сайт, не раз поступали просьбы, подсказать, как подключить пускатель к двигателю с кнопками пуск — стоп в сеть 220В.

Постараюсь объяснить буквально на пальцах, что куда и зачем идет. Разобраться с монтажной схемой на первый взгляд трудно. Все будет понятно, когда внимательно изучишь схему, но не всю сразу, а по частям элемент за элементом, задавая себе вопросы, какую роль выполняет данный контакт или элемент в схеме.

Разновидности МП

Существует большая разновидность пускателей. Данный раздел расскажет о магнитных пускателях шахтных и рудничных.

Шахтные – применяются для запуска механизмов с реверсом, соблюдая безопасную дистанцию. Также основными задачами такого приспособления являются:

1. нейтрализация короткого замыкания;
2. перегрузка механизма трехфазного двигателя;
3. заклинивание мотора.

Шахтные контакторы зачастую используют сети трехфазного переменного тока с промышленной частотой (50 Hz) и величиной напряжения 380 – 650 V. Нейтраль электрических преобразователей создают изолированной для безопасной работы в условиях шахт угольных, а также во избежание воздействия фрагментов угольной пыли и опасных газов.

Основные возможности:

1. реверсивный магнитный пускатель осуществляет запуск электродвигателя;
2. задействование ПМ вакуумного;
3. достаточно большой диапазон используемых мощностей.

Сам пускатель представляет совокупность электроаппаратов, сконструированных и подключаемых во взрывонепроницаемом корпусе. Защитная оболочка имеет несколько блоков, которыми разделены между собой коррозионностойкими перегородками.

Верхняя половина корпуса оборудована смотровым окном со светодиодной приборной панелью. При работе в шахтах облегчить процесс позволяет подключение фотореле, оно в свою очередь оптимизирует работу магнитных устройств в условиях слабой освещенности.

Рудничные пускательные механизмы необходимы в работе с трехфазной сетью переменного тока, с напряжением около 800 – 1000 В. Трансформаторная нейтраль, аналогично шахтному пускателю, изолирована от воздействия различного рода опасных газов и пыли. Механизмы рудничные имеют набор механизмов, установленные в оболочке, которая защищена от воздействия влаги и содержит основные элементы:

1. вводные кабельные приспособления;
2. крышка с моментальным ее открытием;
3. взрывозащищенную оболочку;
4. разъединитель блокировочный.

Корпус, со стороны разъединителя закрывается крышкой с окном, позволяющее наблюдать за разъединительным механизмом. Со стороны крышки, имеется элемент, который блокирует открытие крышки в случае включения разъединителя.

Отличительной чертой устройств данного типа можно назвать изготовление электросистемы в виде 3 блоков:

1. защиты;
2. управления;
3. контакторный.

Монтаж приспособления

Изделия этой категории закрепляют на ровной вертикальной поверхности при стабильной температуре. В электрощитке для монтажа используется стандартная din рейка. При выборе подходящего места следует исключить чрезмерные вибрации, случайные механические повреждения. Если схема пускателя собирается с тепловым реле, предотвращают близость нагревательных приборов. При монтаже кабельной продукции в зажимах контролируют положение шайб, избегая перекосов. Многожильные медные провода скручивают, применяют лужение. Перед началом эксплуатации проверяют свободное перемещение движущихся компонентов конструкции.

Конструкция и принцип работы магнитного пускателя

В изготовленном из диэлектрического материала корпусе пускателя находится электрическая катушка с сердечником, которая может подсоединяться как к трехфазной электросети 380B, так и к однофазному току 220B. Величина номинального напряжения должна быть указана на самой катушке. Обычно она крепится так, чтобы эту надпись было видно без необходимости разбирать все устройство. Вместе обмотка с сердечником создают электромагнит достаточной мощности, чтобы существенно ускорить момент размыкания коммутирующего аппарата, а это в свою очередь позволяет подключать к электроцепи токи значительной величины.

При недостаточной скорости размыкания больших токов может появиться электрическая дуга, увеличивающая время разъединения цепи и приводящая к короткому замыканию. В результате контакты плавятся и выгорают, а иногда даже слипаются и привариваются друг к другу. На них увеличивается сопротивление, что негативно влияет на работу оборудования.

Бороться с такими нежелательными явлениями можно разными методами:

• Расширить площадь контакта за счет увеличения его размеров. Сейчас нередко используются спаренные варианты, когда подвижный и неподвижный контакты имеют не одну, а две плоскости соприкосновения;
• Подобрать термостойкий материал и снизить сопротивление в контактах без потери энергии. С этой задачей отлично справляется, например, серебро;
• Использовать принципы дугогасительных устройств. Наиболее простой – вставить изолирующую пластину, разрезающую дугу в момент разрыва контактов;
• Нейтрализовать дугу посредством магнитного поля. К контакту подсоединяется катушка с ферромагнитным сердечником, к которому крепится пара пластин из аналогичного материала. Сами пластины установлены рядом с контактами. При размыкании контактов по катушке пропускается ток и образует в сердечнике электромагнитное поле, передающееся на пластины и разрывающее дугу между ними. Иногда вместо пластин используют решетки такого же принципа действия. Кроме того, эти элементы играют роль своеобразного огнетушителя, отводящего тепло от дуги, состоящей из раскаленного ионизированного газа.

Защитить схему с магнитным пускателем и подключенное к электросети оборудование также можно методом шунтирования контактов. Во время размыкания электроцепи с подключенной индуктивностью (катушкой, электромотором, трансформатором) моментального прекращения подачи тока не происходит, поэтому может возникнуть дуга. Чтобы от нее защититься, нужно ток направить в другое русло с помощью конденсатора или резистора. Конденсаторная емкость должна соответствовать индуктивности нагрузки – при недостаточной емкости появится искрение, а превышение нужного объема повлечет за собой выпрямление тока, не лучшим образом сказывающееся на работе электрических приборов. Неправильно подобранное сопротивление резистора может привести к потере энергии и повышению вероятности поражения электрическим током, например, при работе в условиях повышенной влажности.

Активация контактора магнитного пускателя происходит под воздействием управляющего импульса, возникающего после подачи напряжения на катушку управления при нажатии кнопки «Пуск». Контактор удерживается во включенном положении по принципу самостоятельного подхватывания, когда к пусковой кнопке параллельно присоединяется дополнительный контакт и обеспечивает подачу напряжения на катушку. При такой схеме подключения нет необходимости постоянно удерживать кнопку «Пуск» в нажатом состоянии. Отключается пускатель только после разъединения электроцепи катушки управления, для чего используется кнопка «Стоп», оснащенная размыкающим контактом. Она обычно маркируется красным цветом. Эти два элемента управления объединены в так называемый кнопочный пост, где у каждой кнопки есть две пары контактов – нормально разомкнутые и нормально замкнутые.

Схема подключения реверсивного магнитного пускателя

Фактически это два магнитных пускателя, объединенные электрически и механически, дальше подробнее.

Реверсивное управление электродвигателем

Реверсивный пускатель нужен тогда, когда необходимо, чтобы двигатель вращался поочередно в обоих направлениях.

Смена направления вращения реализуется общеизвестным способом – меняются местами любые две фазы. Посмотрите на схему реверсивного включения двигателя ниже:

9. Схема подключения реверсивного магнитного пускателя на 220В с управлением от кнопок. ПРАКТИЧЕСКАЯ СХЕМА

Когда включен пускатель КМ1, это будет “правое” вращение. Когда включается КМ2 – первая и третья фазы меняются местами, движок будет крутиться “влево”. Включение пускателей КМ1 и КМ2 реализуется разными кнопками “ Пуск вперед ” и “ Пуск назад “, выключение – одной, общей кнопкой “ Стоп ” , как и в схемах без реверса.

Обратите пристальное внимание на треугольник между силовыми контактами КМ1 и КМ2. Он означает “защиту от дурака”. Может произойти так, что по какой-то причине включатся оба пускателя сразу

Произойдёт короткое замыкание между фазами L1 и L3. Можно сказать, “Ну и что, у нас ведь есть мотор-автомат QF, он нас спасёт!” А если не спасёт? А пока он будет спасать, выгорят контакты пускателей!

Может произойти так, что по какой-то причине включатся оба пускателя сразу. Произойдёт короткое замыкание между фазами L1 и L3. Можно сказать, “Ну и что, у нас ведь есть мотор-автомат QF, он нас спасёт!” А если не спасёт? А пока он будет спасать, выгорят контакты пускателей!

Поэтому реверсивный пускатель должен иметь механическую защиту от одновременного включения двух его половин. А если он состоит из двух отдельных пускателей, между ними ставится специальный механический блокиратор.

Теперь посмотрите на контакты КМ2.4 и КМ1.4, стоящие в цепях питания катушек пускателей. Это – электрическая защита от того же дурака. Например, если включен КМ1, его НЗ контакт КМ1.4 разомкнут, и если наш дурак будет со всей своей дури жать на обе кнопки “Пуск” сразу, ничего не получится – двигатель будет слушаться той кнопки, которая нажата раньше.

Механическая и электрическая защиты в схеме подключения реверсивного пускателя должны быть всегда, они дополняют друг друга. Не ставить одну либо другую – моветон среди электриков.

Для реализации электрической блокировки одновременного включения и самоподхвата на каждый пускатель надо, кроме силовых, ещё один НЗ (блокировка) и НО (самоподхват). Но поскольку пятого контакта, как правило, в пускателях нет, приходится ставить доп. контакт. Например, для пускателя типа ПМЛ используют приставку ПКИ. А если, как в схеме 8, используется контроллер, самоподхват не нужен, и достаточно одного НЗ контакта на каждое направление вращения.

Реверсивное управление гидравликой

А вот пример реверсивного управления клапанами, из статьи про гидравлический пресс:

Электрическая схема управления гидравликой

То, что применяются реле, не должно сбивать с толку. Фактически контактор и реле – суть одно устройство, отличие только в конструкции и параметрах.

Фактически, схема повторяет схему для двигателя, только вместо кнопки “Стоп” – два концевых выключателя, и кнопки SB1, SB2 – с дополнительными блокировочными НЗ контактами. Подробное описание работы схемы – здесь.

Работа реверсивного пускателя также подробно описана в статье про подключение генератора к сети дома.

Схема подключения МП

Популярная схема подключения магнитного пускателя через кнопочный пост.

Главная схема имеет две части:

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

1. Три пары силовых контактов, направляют электрическое питание на электрическое оборудование.
2. Графическое изображение по управлению, которое составляют катушка, кнопки и дополнительные контакторы, которые принимают участие в работе катушки или не допускают ошибочных включений.

Наиболее распространенной является монтажная схема с одним устройством. С ней можно проще всего справиться. Для соединения ее основных деталей нужно взять трехжильный кабель и пару разомкнутых контакторов, когда устройство выключено.

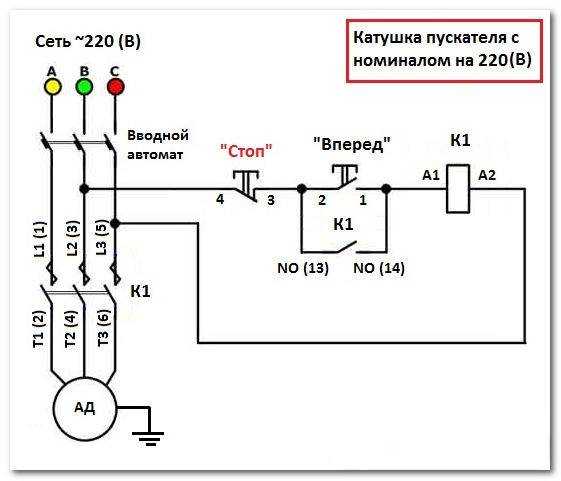

Схема с подсоединением катушки на 220 вольт

Проанализирует конструкцию с напряжением на 220 вольт. Если напряжение равняется 380 вольт, нужно вместо ноля синего цвета подсоединить фазу другого рода. В данной ситуации черную или красную. В случае блокировки контактора берется четвертая пара, которая работает с 3-мя силовыми парами. Они находятся в верхней части, но побочные располагаются сбоку.

На пары силовых контакторов с автомата поступают 3 фазы А, В и С. Для включения при касании к кнопке «Пуск» необходимо, чтобы напряжение равнялось 220 в на сердечнике, который поможет подвижным контакторам соединиться с теми, что неподвижны. Цепь станет замыкаться, чтобы ее рассоединить, нужно отсоединить катушку.

Для сборки цепи управления нужно одну фазу прямо подключить к сердечнику, а со второй подключить с помощью провода к контакту пуска.

Со 2-го контактора прокладываем еще 1 провод сквозь контакты на другой открытый контакт кнопки «Пуск». Из него же изготовляют синюю перемычку на закрытый контактор кнопки «Стоп», на 2-й контактор подсоединяется ноль от электрического питания.

Рабочий принцип

Принцип работы простой. Если нажать кнопку «Пуск», ее контакты начинают замыкаться и на сердечник идет напряжение 220 вольт – он запускает главные и побочные контакты и возникает электромагнитный поток. Если кнопку отпустить – контакторы кнопки пуска разомкнуться, но устройство все еще включено, так как ноль передается на катушку сквозь замкнутые контакты блокировки.

Для того, чтобы отключить МП, нужно разорвать ноль, разомкнув контакты кнопки «Стоп». Снова устройство не включится, ведь ноль будет разорванный. Для повторного включения нужно будет нажать «Пуск».

Как подсоединить тепловое реле?

Можно также составить однолинейный графический рисунок подключения трехфазного электрического двигателя к магнитному пускателю через реле.

Между МП и электрическим двигателем асинхронного характера подсоединяется в последовательном образе реле, которое выбирают в зависимости от конкретного вида двигателя. Данное устройство предохраняет мотор от поломок и режима аварийности (например, когда пропадает одна из трех фаз).

Реле подсоединяют к выводу с МП на электрический двигатель, электричество проходит в нем в последовательном образе сквозь нагрев реле до электромотора. Сверху реле располагаются придаточные контакторы, которые объединяются с катушкой.

Работа реле

Нагреватели теплового реле рассчитываются на максимальное значение тока, который проходит сквозь них. Когда ток растет до небезопасных пределов для двигателя – нагреватели отключают МП.

Монтаж пускателей внутри электрического щита

Конструкция МП позволяет проводить монтаж в средине электрощита. Но есть правила, что предъявляются ко всем устройствам. Для обеспечения большой надежности работы, нужно, чтобы установка совершалась на практически прямой и твердой плоскости. Причем она располагается вертикально на стене электрического щита. Если в конструкции существует тепловое реле, то нужно, чтобы отличие температур между МП и электрическим мотором была как можно меньше.

Нереверсивная схема подключения магнитного пускателя

Приветствую вас, уважаемые читатели сайта elektrik-sam.info!

В этой статье мы подробно рассмотрим нереверсивную схему подключения магнитного пускателя для управления трехфазным асинхронным электродвигателем.

Также я для Вас записал видео с подробным описанием работы схемы, которое Вы можете просмотреть в конце этой статьи.

Вначале давайте рассмотрим схему подключения магнитного пускателя с катушкой на 220В.

Три фазы питающего напряжения подаются на клеммы асинхронного двигателя через:

— силовые контакты магнитного пускателя КМ;

— тепловое реле Р.

Обмотка катушки магнитного пускателя подключена с одной стороны к нулевому рабочему проводу N, с другой, через кнопочный пост к одной из фаз, в нашей схеме — к фазе С.

Кнопочный пост содержит 2 кнопки:

1) нормально-разомкнутую кнопку ПУСК ;

2) нормально-замкнутую — СТОП .

Нормально-разомкнутый вспомогательный контакт пускателя КМ подключен параллельно кнопке ПУСК .

Для защиты электродвигателя от перегрузок используется тепловое реле Р, которое устанавливается в разрыв питающих фаз. Вспомогательный нормально-замкнутый контакт теплового реле Р включен в цепь обмотки магнитного пускателя.

Рассмотрим работу схемы.

Включаем трехполюсный автоматический выключатель , его контакты замыкаются, питающее напряжение подается к силовым контактам пускателя и в цепь управления. Схема готова к работе.

Запуск.

Для запуска двигателя нажимаем кнопку ПУСК . Цепь питания обмотки магнитного пускателя замыкается, якорь катушки притягивается, замыкая силовые контакты КМ и подавая три питающих фазы на обмотки двигателя. Происходит запуск и двигатель начинает вращаться.

Одновременно с этим замыкается вспомогательный контакт пускателя КМ, шунтируя кнопку ПУСК .

Теперь, отпуская кнопку ПУСК , питание на обмотку пускателя продолжает поступать через его замкнутый вспомогательный контакт КМ. Двигатель запущен и продолжает работать.

Останов.

Чтобы остановить двигатель, нажимаем кнопку СТОП . Цепь питания обмотки пускателя разрывается. Якорь под действием пружины возвращается в исходное состояние, размыкая силовые контакты, обесточивая тем самым обмотки электродвигателя. Он начинает останавливаться.

Одновременно с этим размыкается вспомогательный контакт КМ в цепи питания обмотки пускателя.

После отпускания кнопки СТОП питание на обмотку не подается, поскольку вспомогательный контакт КМ разомкнут. Двигатель выключен и цепь готова к следующему запуску.

Защита от перегрузок.

Предположим, что двигатель запущен. Если по каким-то причинам ток нагрузки двигателя увеличится, биметаллические пластины теплового реле Р под действием повышенного тока начнут изгибаться, и приведут в действие механизм расцепителя. Он разомкнет вспомогательный контакт Р в цепи обмотки магнитного пускателя. Цепь обмотки пускателя разомкнется, силовые и вспомогательный контакты пускателя вернуться в исходное разомкнутое состояние, двигатель остановится.

Если катушка магнитного пускателя рассчитана на 380В, то схема подключения будет, как на рисунке ниже.

В этом случае, обмотка пускателя подключается к любым двум фазам, на схеме к фазам В и С.

Для дополнительной защиты цепи управления магнитным пускателем устанавливают предохранитель FU. В случае, например, межвиткового замыкания в катушке пускателя, плавкая вставка предохранителя перегорит, обесточив цепь управления.

Для большей наглядности я записал видео, в котором поэтапно показан весь процесс работы схемы.

Если видео оказалось для Вас полезным, нажмите НРАВИТСЯ при просмотре на YouTube. Подписывайтесь на мой канал, и Вы первым узнаете о выходе новых интересных видео по электрике!

Рекомендую также прочитать:

Катушка на 220 вольт: схемы подключения

Для управления работой магнитного пускателя используется всего две кнопки – кнопка «Пуск» и кнопка «Стоп». Их исполнение может быть различным: в едином корпусе или в отдельных корпусах.

Кнопки могут быть в одном корпусе или в разных

У кнопок, выпускаемых в отдельных корпусах, имеется всего по 2 контакта, а у кнопок, выпускаемых в одном корпусе – по 2 пары контактов. Кроме контактов, может присутствовать клемма для подключения заземления, хотя современные кнопки выпускаются в защищенных корпусах, которые не проводят электрического тока. Выпускаются также кнопочные посты в металлическом корпусе для промышленных нужд, которые отличаются высокой ударопрочностью. Как правило, они заземляются.

Подключение к сети 220 V

Подключение магнитного пускателя к сети 220 V наиболее простое, поэтому имеет смысл начать ознакомление именно с этих схем, которых может быть несколько.

Напряжение 220 V подается непосредственно на катушку магнитного пускателя, которые обозначены, как А1 и А2 и, которые располагаются в верхней части корпуса, что видно из фото.

Подключение контактора с катушкой на 220 В

Когда к этим контактам подключается обычная вилка на 220 V с проводом, устройство начнет работать после того, как вилка будет включена в розетку 220 V.

С помощью силовых контактов допустимо включать/отключать электрическую цепь на любое напряжение, лишь бы оно не превышало допустимые параметры, которые указываются в паспорте изделия. Например, на контакты можно подать напряжение аккумулятора (12 V), с помощью которого будет управляться нагрузка с рабочим напряжением 12 V.

Следует отметить, что неважно, на какие контакты подается управляющее однофазное напряжение, в виде «нуля» и «фазы». В данном случае, провода с контактов А1 и А2 можно поменять местами, что никак не повлияет на работу всего устройства. Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя

При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом

Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя. При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом.

Использование кнопок «Пуск» и «Стоп»

В основном, магнитные пускатели участвуют в процессе работы электродвигателей. Без наличия кнопок «Пуск» и «Стоп» такая работа связана с рядом трудностей. В первую очередь это связано с особенностями работы электродвигателей, которые зачастую находятся на значительном удалении. Кнопки включаются в цепь катушки последовательно, как на рисунке ниже.

Схема включения магнитного пускателя с кнопками

Подобный способ характеризуется тем, что магнитный пускатель окажется в рабочем состоянии до тех пор, пока будет нажата кнопка «Пуск», что очень неудобно. В связи с этим, в схему включаются дополнительные (БК) контакты магнитного пускателя, которые дублируют работу кнопки «Пуск». При включении магнитного пускателя они замыкаются, поэтому после отпускания кнопки «Пуск» цепь сохраняет свою работоспособность. Они обозначены на схеме, как NO (13) и NO (14).

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

Отключить работающее оборудование можно только с помощью кнопки «Стоп», которая разрывает электрическую цепь питания магнитного пускателя и всей схемы. Если в схеме предусмотрена другая защита, например, тепловая, то в случае ее срабатывания схема также окажется не работоспособной.

Питание для двигателя берется с контактов Т, а подается питания на контакты магнитного пускателя, под обозначением L.

В этом видео подробно рассказывается и показывается, в какой последовательности подключаются все провода. В данном примере использована кнопка (кнопочный пост), выполненная в одном корпусе. В качестве нагрузки можно подключить измерительный прибор, обычную лампу накаливания, бытовой прибор и т.д., работающие от сети 220 V.

Как подключить магнитный пускатель. Схема подключения.

Watch this video on YouTube
