Контакторы серии КМИ
Нормативная и техническая документация
По своим конструктивным и техническим характеристикам контакторы серии КМИ соответствуют требованиям российских и международных стандартов ГОСТ Р 50030.4.1,2002, МЭК60947,4,1,2000 и имеют сертификат соответствия РОСС CN.ME86.B00144. Контакторам серии КМИ по Обще- российскому классификатору продукции присвоен код 342600.
Условия эксплуатации
Категории применения: АС,1, АС,3, АС,4. Температура окружающей среды
– при эксплуатации: от –25 до +50 °С (нижняя предельная температура –40 °С);
– при хранении: от –45 до +50 °С.
Высота над уровнем моря, не более: 3000 м.
Рабочее положение: вертикальное, с отклонением ±30°.
Вид климатического исполнения по ГОСТ 15150,96: УХЛ4.
Степень защиты по ГОСТ 14254,96: IP20.
При подборе контакторов КМИ обращайте внимание на структуру условного обозначения
Основные технические характеристики
Технические характеристики силовой цепи
Технические характеристики цепи управления
Присоединение силовой цепи
Присоединение цепи управления
| Параметры | Значения |
| Гибкий кабель, мм2 | 1—4 |
| Жесткий кабель, мм2 | 1—4 |
| Крутящий момент при затягивании, Нм | 1,2 |
Технические характеристики встроенных дополнительных контактов
| Параметры | Значения | |
| Номинальное напряжение Uе , В | перем. тока | до 660 |
| пост. тока | ||
| Номинальное напряжение изоляции Ui , В | 660 | |
| Ток термической стойкости (t°≤40°) Ith , А | 10 | |
| Минимальная включающая способность | Umin , В | 24 |
| Imin , мА | 10 | |
| Защита от сверхтоков — предохранитель gG, А | 10 | |
| Максимальная кратковременная нагрузка (t ≤1 с), А | 100 | |
| Сопротивление изоляции, не менее, МОм | 10 |
Контакторы серии КМИ могут применяться для создания типовых электрических схем.
Электрическая схема реверсирования
Данная схема собирается из двух контакторов и механизма блокировки МБ 09,32 или МБ 40,95 (в зависимости от типоисполнения), предназначенного для исключения одновременного включения контакторов.
Электрическая схема «звезда — треугольник»
Данный способ пуска предназначен для двигателей, номинальное напряжение которых соответствует соединению обмоток в «треугольник». Пуск «звезда — треугольник» может быть использован для двигателей, пускающихся без нагрузки, или с пониженным моментом нагрузки (не более 50% от номинального момента). При этом пусковой ток при соединении в «звезду» составит 1,8–2,6 А от номинального тока. Переключение со «звезды» на «треугольник» должно производиться после того, как двигатель выйдет на номинальную частоту вращения.
Особенности конструкции и монтажа
Присоединительные зажимы обеспечивают надежное фиксирование проводников:
– для габаритов 1 и 2 – с закаленными тарельчатыми шайбами;
– для габаритов 3 и 4 – с зажимной скобой, позволяющей подсоединить контакт большего сечения.
Существуют два способа монтажа контакторов:
- Быстрая установка на DIN,рейку:
КМИ от 9 до 32 А (габариты 1 и 2) – 35 мм;
КМИ от 40 до 95 А (габариты 3 и 4) – 35 и 75 мм.
- Монтаж при помощи винтов.
Контакторы серии КМИ 3,го и 4,го габарита позволяют осуществлять крепление на 75 мм DIN рейку.
Контакторы серии КМИ 3,го и 4,го габарита снабжены отверстием для заземляющего болта.
Габаритные размеры
| Типоисполнение | Размер, мм | ||
| В | С | D | |
| КМИ 10910. КМИ 10911 | 74 | 79 | 45 |
| КМИ 11210, КМИ 11211 | 74 | 81 | 45 |
| КМИ 11810, КМИ 11811 | 74 | 81 | 45 |
| КМИ 22510, КМИ 22511 | 74 | 93 | 55 |
Размеры
КМИ 23210, КМИ 23211
КМИ 34010, МИ 34011, КМИ 35012, КМИ 46512
КМИ 48012, КМИ 49512
Установочные размеры
Габаритные и установочные размеры контакторов КМИ при монтаже на 35 мм DIN рейку
| Типоисполнение | Размер, мм | ||
| С | B | D | |
| КМИ 10910, КМИ 10911 | 82 | 74 | 45 |
| КМИ 11210, КМИ 11211 | 82 | 74 | 45 |
| КМИ 11810, КМИ 11811 | 87 | 74 | 45 |
| КМИ 22510, КМИ 22511 | 95 | 74 | 55 |
| КМИ 23210, КМИ 23211 | 100 | 83 | 55 |
ТипоисполнениеРазмер, ммСDКМИ 34010, КМИ 3401113174КМИ 3501213174КМИ 4651213174КМИ 4801214284КМИ 4951214284
Габаритные и установочные размеры контакторов КМИ при установке на монтажную панель или монтажный профиль
| Типоисполнение | Размер, мм | |
| С | G | |
| КМИ 10910, КМИ 10911 | 80 | 35 |
| КМИ 11210, КМИ 11211 | 80 | 35 |
| КМИ 11810, КМИ 11811 | 85 | 35 |
| КМИ 22510, КМИ 22511 | 93 | 93 |
| КМИ 23210, КМИ 23211 | 98 | 98 |
| Типоисполнение | Размер С, мм |
| КМИ 34010, КМИ 34011 | 114 |
| КМИ 35012 | 114 |
| КМИ 46512 | 114 |
| КМИ 48012 | 125 |
| КМИ 49512 | 125 |
Инструкции по подсоединению
Подсоединение к 3-фазной сети Возможно подключение 3-фазного питания через катушку МП, функционирующей от В.
Если надпись гласит В АС или рядом с стоит значок переменного тока , то для работы схемы управления потребуется фаза и ноль. Последняя предназначена для быстрого рассоединения контактов, от скорости которого зависит величина электрической дуги.
Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы. Графическое изображение по управлению, которое составляют катушка, кнопки и дополнительные контакторы, которые принимают участие в работе катушки или не допускают ошибочных включений. Теперь, перепроверив правильность монтажа можно подать напряжение и проверить работоспособность схемы.
Эта приставка защелкивается в специальные держатели, ее контактные группы работают вместе с группами основного корпуса. После выполнения вышеуказанных действий электродвигатель будет отключён и готов к последующего пуска с кнопочного поста. Кнопки управления пускателей В общем случае потребуется две кнопки: одна для включения и одна для отключения.
Необходимость в специфическом кнопочном контакте Известно, что контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления. Различаются схемы подключения МП главным образом в зависимости от того, какая катушка в нем находится. Такие кнопки обычно имеют две пары групп контактов — одну нормально разомкнутую, другую замкнутую.
Поиск на сайте
Реверсивная схема подключения электродвигателя через пускатели В некоторых случаях необходимо обеспечить вращение двигателя в обе стороны. Удержание контактора во включенном состоянии происходит по принципу самоподхвата — когда дополнительный вспомогательный контакт шунтирует подключается параллельно пусковую кнопку, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии. При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Катушка приведёт в действие контакты КМ1 и они замкнут цепи с обмотками двигателя. Напряжение с обозначением — значит разные фазы.
При полном опускании якоря, контакты, отбрасываемые пружиной, отключаются Питание катушки управления после подключения магнитного пускателя реализуется от переменного тока, но для этого устройства род тока не имеет значения. Правильно подключенный пускатель должен фиксироваться во включенном положении при механическом нажатии на подвижную часть магнитопровода. Тип напряжения не имеет значения, главное, чтобы номинал не выходил за пределы В. Теперь если ее отпустить магнитный пускатель продолжает работать, пока не пропадет напряжение или сработает тепловое реле Р защиты двигателя. Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку.
Но правильная — только одна. Это так называемый кнопочный пост. Можно также составить однолинейный графический рисунок подключения трехфазного электрического двигателя к магнитному пускателю через реле.
Магнитный пускатель. Или как подключить трех фазный двигатель
Способ номер два. Сложный, но технологичный
Принцип этого решения в том чтобы изменить питающее напряжение катушки электромагнита пускателя. Способов реализации этого очень много. Задача состоит в том, что бы подачей напряжения питания вызвать безукоризненное срабатывания пускателя, а при переходе его в рабочий режим снизить питание только для удержания контактной группы. Преимущество такого решения в незначительном токе, отсутствие нагрева и долгосрочной работе катушки электромагнита пускателя.
Реализовать можно элементарно с помощью дополнительного трансформатора или сопротивления для получения низкого напряжения удержания. Вопрос в том, как это реализовать? А способов реализации достаточно много. Самый простой это использование выключателей с одной отпускаемой группой.
То есть основная контактная группа коммутирует пониженное напряжение питания, достаточное для удержания электромагнита. А отпускаемый контакт подает номинальное напряжение для сработки катушки только в момент нажатия на кнопку включения. При ослаблении нажатия, отпускаемый контакт размыкается, отключая напряжение сработки, оставляя только пониженное напряжение нужное для удержания электромагнита. Пример такого выключателя можно увидеть на старых стиральных машинках типа «Кама», но сегодня легко найти похожий и современный.
Добиться такого же эффекта можно и без механических контактов. Электроника предоставляет множество решений для этого. Реализаций масса, например управление пускателем через обычный симистор или силовой транзистор. Два рабочих режима запуска и удержания электромагнитного пускателя обеспечиваются схемой управления. Реализация схемы управления зависит от конкретных возможностей изготовителя.
Например, мне удобней всего было управлять с помощью микроконтроллера с ШИМ портами. Этим я реализовал программное открытие на нужный мне угол, да и была необходимость удаленного управления пускателем промышленного насоса. Если таких требований не преследуется, то смену напряжения питания легко осуществить через таймер на микросхеме 555 или разряд конденсатора, нужно только предусмотреть транзисторный ключ управления силовым транзистором или симистором. На этом заканчиваю, будьте бдительны при работе с электричеством.
Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните накарту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.
Основные возможные неисправности электрической аппаратуры, их причины и принимаемые меры
1.1. Автомат не поддается включению или не обеспечивает надежного включения
а) Прекращение питания в цепи катушки минимального расцепителя б) Неисправность механизма свободного расцепления в) Повреждение отключающей пружины автомата или попадание в него посторонних предметов
а) Восстановить цепь питания катушки, при необходимости заменить катушку б) Проверить кинематику, устранить неисправности и повреждения в) Заменить отключающую пружину, очистить автомат от посторонних предметов
1.2. Автомат не отключается при срабатывании защиты
а) Якорь минимального расцепителя постоянного тока остается притянутым из-за остаточного магнетизма и малого зазора между ним и сердечником б) Заедание в кинематической части автомата в) Приварились контакты автомата, г) Не отрегулирован максимальный расцепитель д) Неисправность механизма замедления, вследствие чего увеличивается момент, необходимый для приведения его в действие
а) Отрегулировать зазор между якорем и сердечником б) Устранить заедание в) Отрегулировать и зачистить их, при необходимости заменить новыми г) Отрегулировать и проверить сборку максимального расцепителя д) Устранить неисправность механизма
1.3. Автомат отключается вручную замедленно
Не отрегулирован рычажный привод или неисправен механизм свободного расцепления
Отрегулировать рычажный привод и устранить неисправность механизма свободного расцепления
1.4. Самопроизвольное отключение автоматов
а) Неисправность и износ кинематических частей б) Обрыв цепи катушки минимальною расцепителя
а) Устранить неисправности, а при необходимости заменить изношенные детали б) Восстановить целость цепи катушки
2.1. Контактор нечетко включается или вовсе не включается при подаче напряжения
а) Заедание подвижной системы, задевание контактов о стенки дугогасительной камеры б) Неплотное прилегание якоря к сердечнику, задевание якоря за внутреннюю поверхность катушки в) Чрезмерное нажатие отключающей пружины или контактов г) Отсутствует питание в цепи блок-контакта, через который получает питание включающая катушка контактора д) Обрыв в цепи втягивающей катушки
а) Осмотреть и очистить подвижную систему контактора, устранить перекос дугогасительной камеры, обеспечить свободный ход контактов б) Отрегулировать положение катушки так, чтобы якорь не задевал за нее при включении, и плотно закрепить катушку в таком положении в) Сменить пружины и установить нажатие в пределах, указанных в инструкции по обслуживанию контактора г) Произвести проверку; устранить неисправность, отрегулировать блок-контакт д) Устранить неисправность
2.2. Контакты свариваются при включении
Слишком большое или слишком малое нажатие контактов
Проверить динамометром величину нажатия и отрегулировать ее в рекомендуемых пределах. При необходимости заменить пружины
2.3. Прилипание якоря к сердечнику контактора
а) Чрезмерно утончилась или отсутствует немагнитная прокладка б) Недостаточно нажатие отключающей пружины
а) Сменить или установить на месте немагнитную прокладку б) Отрегулировать нажатие отключающей пружины
2.4. Сильно гудит электромагнит в контакторах переменного тока
Повреждение короткозамкнутого витка, перекос якоря, плохое крепление якоря и сердечников, загрязнение поверхностей соприкосновения
Произвести проверку магнитной системы контактора, устранить выявленные дефекты. Поврежденный короткозамкнутый виток заменить новым, устранить перекосы, поджать все крепежные винты, очистить контактные поверхности
2.5. Чрезмерный нагрев контактов
а) Перегрузка контактов б) Недопустимый износ контактов в) Недостаточная величина нажатия г) Обгорание или загрязнение контактов д) Ненадежный контакт в месте соединения держателя или гибкого вывода с контактом
а) Проверить величину тока нагрузки. Если имеется возможность, уменьшить величину тока, в противном случае заменить контактор соответствующим величине тока нагрузки б) Заменить контакты в) Произвести замену пружин и зачистить контакты г) Произвести очистку и обтирку контактов д) Подтянуть крепящий болт. При окислении мест прилегания контактов необходимо зачистить их до металлического блеска
3.1. Прерывание тока в электрической цепи
а) Отсутствие нажатия или слабое нажатие в контакте, загрязнение контактов б) Износ роликов и кулачков в) Износ сухарей и сегментов
Мастер-выключатель: гасим свет одной кнопкой
У некоторых жильцов отключение освещения по всей квартире с помощью одной кнопки ассоциируется с системой «Умный дом», поскольку не понятно, как это работает. Если управляем всеми приборами, когда все светильники подключены к одному контроллеру, то самое простое действие — выключение всего света одновременно перед уходом из дома.
Реализовывается такая функция очень просто, для этого не нужен «Умный дом». С этой целью в электрический щиток монтируется контактор, оснащенный возможностью по внешнему сигналу отключать свет во всех помещениях сразу. Некоторые ставят дополнительное устройство на отключаемые розетки.

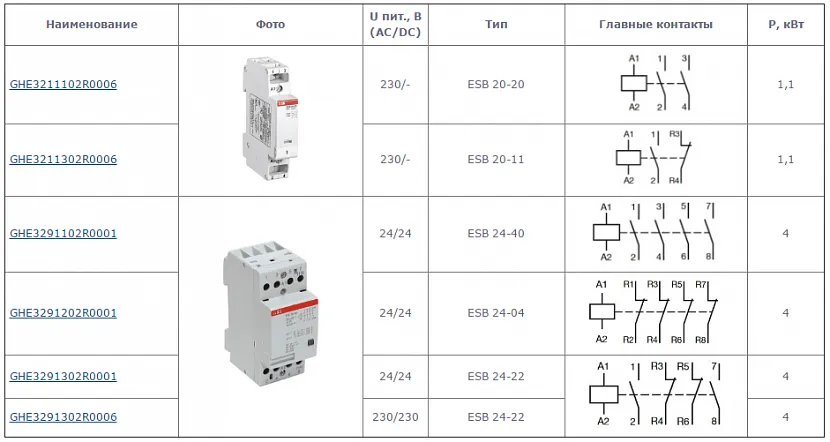

Контактор, одновременно выполняющий функцию пускателя – это модульный элемент, устанавливаемый на DIN рейку. Механизм по управляющему сигналу отключает и включает мощную нагрузку, например, контактор ABB ESB 24-40.
Ремонтируем магнитопровод
Загрязнения, которые при размыкании вызывают искрение и дуга распространяются, в том числе и на магнитопровод. К ним добавляются пыль и ржавчина. Поверхность магнитопровода очищают от загрязнений ветошью, увлажнённой бензином. Ржавчину зашлифовывают наждаком. Те места, которые не поддаются зачистке наждаком, зачищаются на абразивном круге станка.
При шумной работе магнитного пускателя могут быть
- ослаблены винтовые крепления в паре сердечник – якорь;
- короткозамкнутый виток, который противодействует пружине, размыкающей контакты, повреждён.
Соответственно винты затягиваются, а короткозамкнутый виток заменяется на новый. Также необходимо добиться максимального соприкосновения с якорем притянутого к нему сердечника. Контроль этого соприкосновения можно осуществить прокладыванием бумаги между сердечником и якорем по отпечаткам на ней.
При ремонте магнитных пускателей может пригодиться таблица, показанная далее.
Регулярный периодический осмотр и своевременная корректировка настроек магнитных пускателей позволят уменьшить затраты на их ремонт и простои оборудования.
Видео описание
Мастер выключатель. Контактор. Схема подключения.

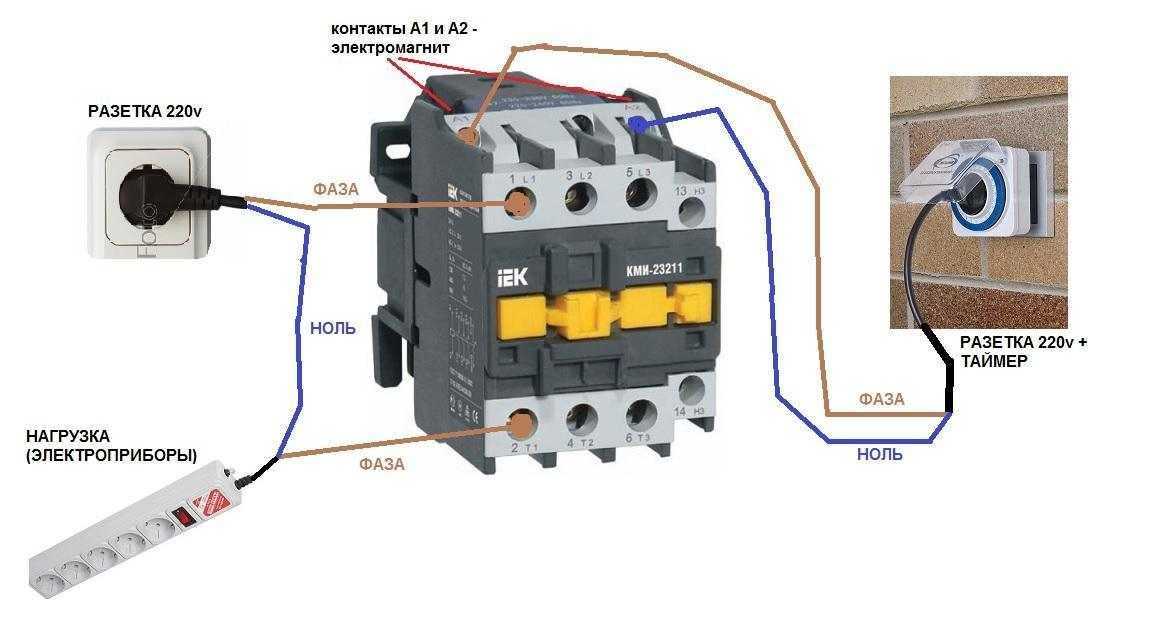

Схема соединения контактора
Собирается он в следующей последовательности:
- На одноклавишный переключатель света поступает напряжение.
- Ток, проходя через выключатель, приходит на разъем А2 на АBB ЕSВ 20-20.
- Другой его контакт (А1) постоянно соединен с «нулем».
К 1-му разъему замыкателя подключается фазный проводник, а ко 2-му присоединяется провод, соединяющий осветительные приборы.
Однолинейная схема распределительного щита мастер-выключатель Источник zen.yandex.com
Система функционирует по следующему принципу – при нажатии на кнопку переключателя света, напряжение приходит на контакт А1, фактически на катушку контактора. Затем, по закону электромагнитной индукции, он становится замкнутым. При отсутствии напряжения контакт А1 находится в разомкнутом состоянии.
После его замыкания к оборудованию поступает электрический ток. Если нажать на кнопку одноклавишного переключателя света повторно, линия обесточивается. Внутри размыкателя соединение разрывается, потребитель отключается от напряжения.
К 3 и 4 разъемам подключается другая группа осветительных приборов с номинальным током до 20А. В общей сложности устройство управления выдерживает нагрузку не больше 9-10 кВт при допустимой величине тока в 40А.
Если собрать схему без контактора, пропустив фазу питающего кабеля, который соединяет все группы светильников, через одноклавишный выключатель, возникнут серьезные проблемы:
Создается ограничение максимального тока.
Это величина, которую способен выдержать коммутационный элемент, отключающий свет. Значение для одноклавишного переключателя редко бывает больше 10А.
Выключатель быстро выйдет из строя.
Это связано с тем, что на нем отсутствуют система защиты контактов. Поэтому подгорают площадки клемм или плавится корпус. Иногда случаются пожары по этой причине.
Нереверсивная схема подключения магнитного пускателя
Приветствую вас, уважаемые читатели сайта elektrik-sam.info!
В этой статье мы подробно рассмотрим нереверсивную схему подключения магнитного пускателя для управления трехфазным асинхронным электродвигателем.
Также я для Вас записал видео с подробным описанием работы схемы, которое Вы можете просмотреть в конце этой статьи.
Вначале давайте рассмотрим схему подключения магнитного пускателя с катушкой на 220В.
Три фазы питающего напряжения подаются на клеммы асинхронного двигателя через:
— силовые контакты магнитного пускателя КМ;
— тепловое реле Р.
Обмотка катушки магнитного пускателя подключена с одной стороны к нулевому рабочему проводу N, с другой, через кнопочный пост к одной из фаз, в нашей схеме — к фазе С.
Кнопочный пост содержит 2 кнопки:
1) нормально-разомкнутую кнопку ПУСК ;
2) нормально-замкнутую — СТОП .
Нормально-разомкнутый вспомогательный контакт пускателя КМ подключен параллельно кнопке ПУСК .
Для защиты электродвигателя от перегрузок используется тепловое реле Р, которое устанавливается в разрыв питающих фаз. Вспомогательный нормально-замкнутый контакт теплового реле Р включен в цепь обмотки магнитного пускателя.
Рассмотрим работу схемы.
Включаем трехполюсный автоматический выключатель , его контакты замыкаются, питающее напряжение подается к силовым контактам пускателя и в цепь управления. Схема готова к работе.
Запуск.
Для запуска двигателя нажимаем кнопку ПУСК . Цепь питания обмотки магнитного пускателя замыкается, якорь катушки притягивается, замыкая силовые контакты КМ и подавая три питающих фазы на обмотки двигателя. Происходит запуск и двигатель начинает вращаться.
Одновременно с этим замыкается вспомогательный контакт пускателя КМ, шунтируя кнопку ПУСК .
Теперь, отпуская кнопку ПУСК , питание на обмотку пускателя продолжает поступать через его замкнутый вспомогательный контакт КМ. Двигатель запущен и продолжает работать.
Останов.
Чтобы остановить двигатель, нажимаем кнопку СТОП . Цепь питания обмотки пускателя разрывается. Якорь под действием пружины возвращается в исходное состояние, размыкая силовые контакты, обесточивая тем самым обмотки электродвигателя. Он начинает останавливаться.
Одновременно с этим размыкается вспомогательный контакт КМ в цепи питания обмотки пускателя.
После отпускания кнопки СТОП питание на обмотку не подается, поскольку вспомогательный контакт КМ разомкнут. Двигатель выключен и цепь готова к следующему запуску.
Защита от перегрузок.
Предположим, что двигатель запущен. Если по каким-то причинам ток нагрузки двигателя увеличится, биметаллические пластины теплового реле Р под действием повышенного тока начнут изгибаться, и приведут в действие механизм расцепителя. Он разомкнет вспомогательный контакт Р в цепи обмотки магнитного пускателя. Цепь обмотки пускателя разомкнется, силовые и вспомогательный контакты пускателя вернуться в исходное разомкнутое состояние, двигатель остановится.
Если катушка магнитного пускателя рассчитана на 380В, то схема подключения будет, как на рисунке ниже.
В этом случае, обмотка пускателя подключается к любым двум фазам, на схеме к фазам В и С.
Для дополнительной защиты цепи управления магнитным пускателем устанавливают предохранитель FU. В случае, например, межвиткового замыкания в катушке пускателя, плавкая вставка предохранителя перегорит, обесточив цепь управления.
