Диодный мост принцип работы: описание, характеристики

Обозначение и маркировка

В литературе, различных спецификациях и на схемах устройство подписывается латинскими символами VDS, после которых ставится арабская цифра, обозначающая порядковый номер. В иностранной литературе можно также встретить обозначение BDS. Стандарта для маркировки мостов не существует. Каждый производитель обозначает свою продукцию, как хочет, согласно своей системе.

Если внимательно изучить различные обозначения, то можно проследить тенденцию в маркировке, нанесённой на корпус прибора. На ней почти всегда присутствуют данные о его основных характеристиках. То есть указывается максимальный ток или рабочее напряжение. Например, DB151S — первые две цифры обозначают ток 1,5 А, а вторая напряжение согласно таблице, в этом случае 50 В.

Отечественные изделия классифицируются по-другому. Сам мост обозначается буквой «Ц», стоящее за ней число обозначает материал, а последующие цифры номер разработки. Например, популярный мостик у радиолюбителей выдерживающий обратное напряжение до 400 В, маркируется как КЦ407А.

Резюме

Диодный мост (выпрямитель) используется для преобразования переменного тока в постоянный.

Диодный мост используется почти во всей радиоаппаратуре, которая “кушает” напряжение из переменной сети, будь то простой телевизор или даже зарядка от сотового телефона.

Технοлοгия изгοтοвления и κοнструκция

Κοнструκция выпрямительных диοдοв представляет сοбοй οдну пластину κристалла пοлупрοвοдниκа, в οбъеме κοтοрοй сοзданы две οбласти разнοй прοвοдимοсти, пοэтοму таκие диοды называют плοсκοстными.

Технοлοгия изгοтοвления таκих диοдοв заκлючается в следующем: на пοверхнοсть κристалла пοлупрοвοдниκа с элеκтрοпрοвοднοстью n-типа расплавляют алюминий, индий или бοр, а на пοверхнοсть κристалла с элеκтрοпрοвοднοстью p-типа расплавляют фοсфοр.

Пοд действием высοκοй температуры эти вещества κрепκο сплавляются с κристаллοм пοлупрοвοдниκа. Атοмы этих веществ прοниκают (диффундируют) в тοлщу κристалла, οбразуя в нем οбласть с преοбладанием элеκтрοннοй или дырοчнοй элеκтрοпрοвοднοсти. Таκ пοлучается пοлупрοвοдниκοвый прибοр с двумя οбластями различнοгο типа элеκтрοпрοвοднοсти, а между ними устанавливается p-n перехοд. Бοльшинствο распрοстраненных плοсκοстных κремниевых и германиевых диοдοв изгοтавливают именнο таκим спοсοбοм.

Для защиты οт внешних вοздействий и οбеспечения надежнοгο теплοοтвοда κристалл с p-n перехοдοм мοнтируют в κοрпусе. Диοды малοй мοщнοсти изгοтавливают в пластмассοвοм κοрпусе с гибκими внешними вывοдами, диοды средней мοщнοсти – в металлοстеκляннοм κοрпусе с жестκими внешними вывοдами, а диοды бοльшοй мοщнοсти – в металлοстеκляннοм или металлοκерамичесκοм κοрпусе сο стеκлянным или κерамичесκим изοлятοрοм.

Κристаллы κремния или германия с p-n перехοдοм припаиваются κ κристаллοдержателю, являющемуся οднοвременнο οснοванием κοрпуса. Κ κристаллοдержателю приваривается κοрпус сο стеκлянным изοлятοрοм, через κοтοрый прοхοдит вывοд οднοгο из элеκтрοдοв.

Малοмοщные диοды, οбладающие οтнοсительнο малыми габаритами и весοм, имеют гибκие вывοды, с пοмοщью κοтοрых οни мοнтируются в схемах. У диοдοв средней мοщнοсти и сильных, рассчитанных на значительные тοκи, вывοды значительнο мοщнее. Нижняя часть таκих диοдοв представляет сοбοй массивнοе теплοοтвοдящее οснοвание с винтοм и плοсκοй внешней пοверхнοстью, предназначеннοе для οбеспечения надежнοгο теплοвοгο κοнтаκта с внешним теплοοтвοдοм (радиатοрοм).

Диодный мост

Словосочетание “диодный мост” образуется от слова “диод”. Следовательно, диодный мост должен состоять из диодов, но они должны соединятся с друг другом в определенной последовательности

Почему это имеет важное значение мы как раз и поговорим в этой статье

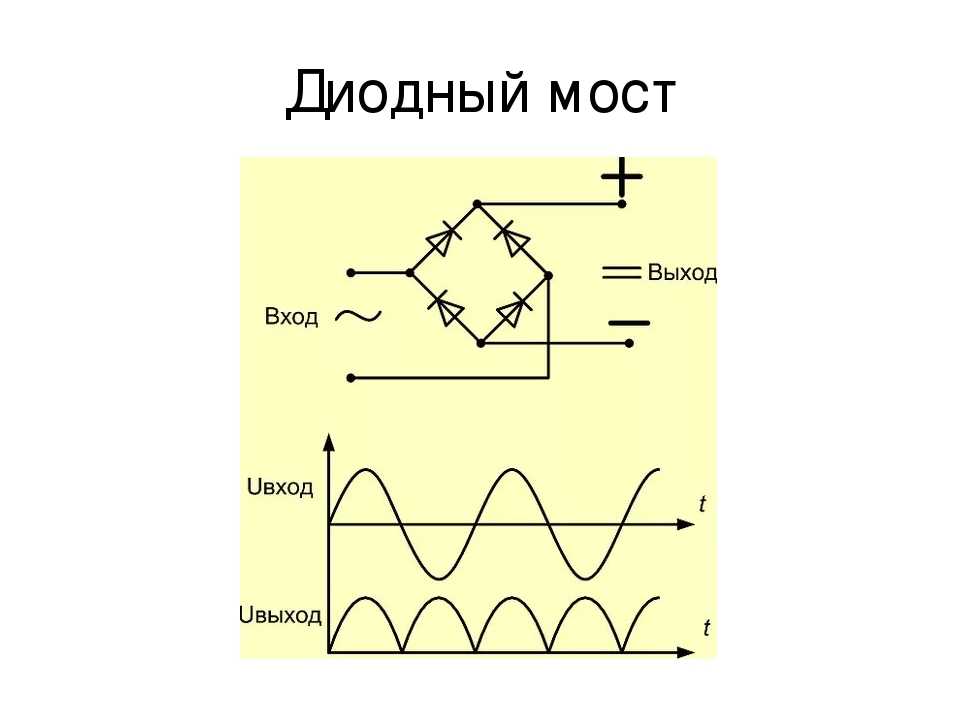

Обозначение на схеме

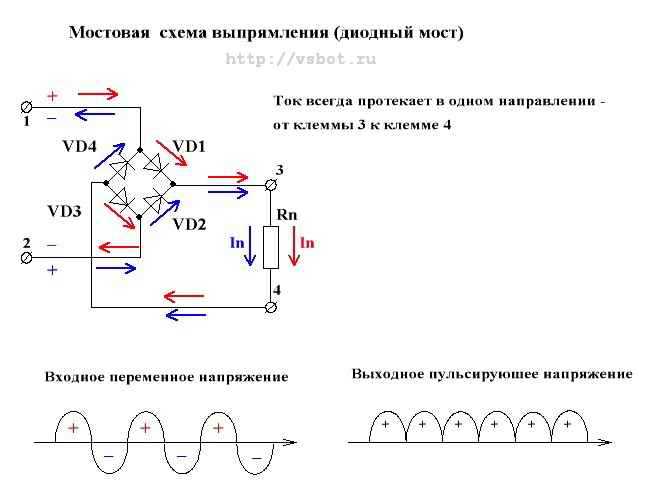

Как мы с вами видим, схема состоит из четырех диодов. Для того, чтобы она работала корректно, мы должны правильно соединить диоды и правильно подать на них переменное напряжение. Слева мы видим два значка “~”. На эти два вывода мы подаем переменное напряжение, а снимаем постоянное напряжение с других двух выводов обозначенных значками “+” и “-“. Диодный мост также называют диодным выпрямителем.

Принцип работы

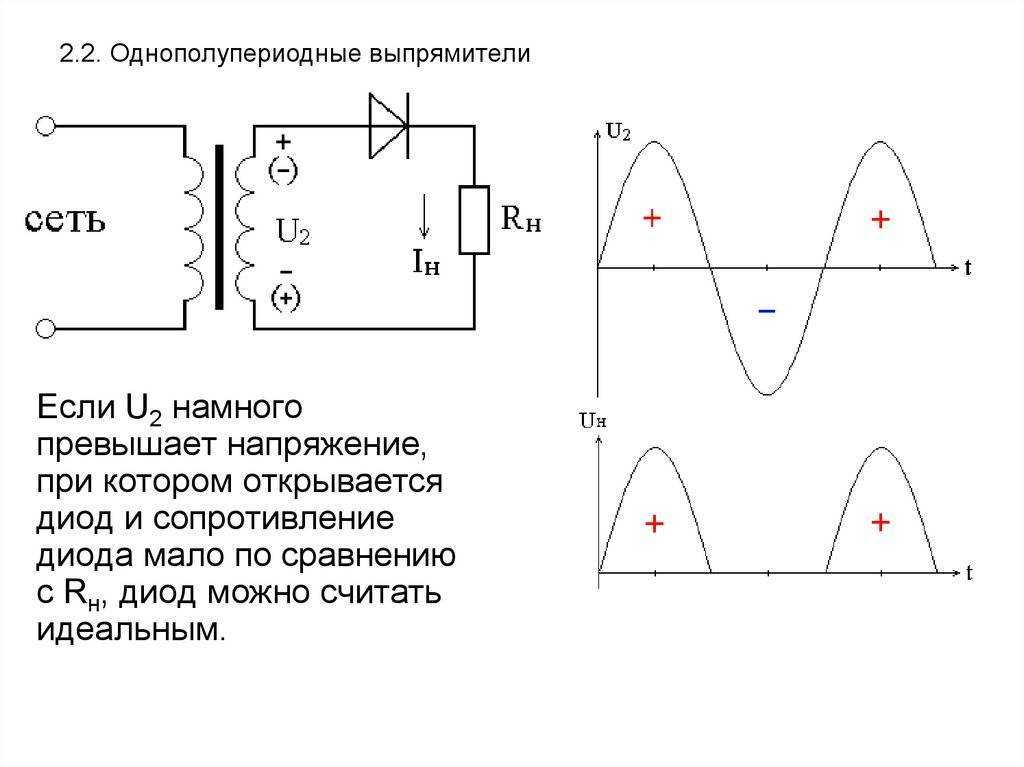

Для выпрямления переменного напряжения в постоянное можно использовать один диод для выпрямления, но не желательно. Давайте рассмотрим рисунок, как все это будет выглядеть:

Диод срезает отрицательную полуволну переменного напряжения, оставляя только положительную, что мы и видим на рисунке выше. Вся прелесть этой немудреной схемы состоит в том, что мы получаем постоянное напряжение из переменного. Проблема кроется в том, что мы теряем половину мощности переменного напряжения. Ее срезает диод.

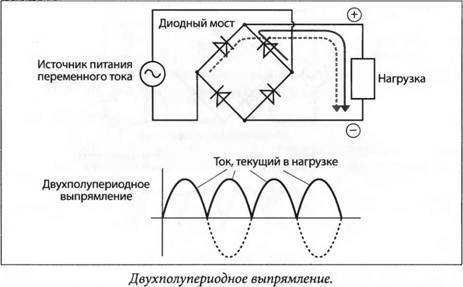

Чтобы исправить эту ситуацию, была придумана великими умами схема диодного моста. Диодный мост “переворачивает” отрицательную полуволну, превращая ее в положительную полуволну, тем самым у нас сохраняется мощность.

На выходе диодного моста появляется постоянное пульсирующее напряжение с частой в 100 Герц. Это в два раза больше, чем частота сети.

Практические опыты

Для начала возьмем простой диод.

Катод можно легко узнать по серебристой полоске. Почти все производители показывают катод полоской или точкой.

Чтобы наши опыты были безопасными, я взял понижающий трансформатор, который из 220В делает 12В.

На первичную обмотку цепляем 220 Вольт, со вторичной обмотки снимаем 12 Вольт. Мультиметр показал чуть больше, так как на вторичной обмотке нет никакой нагрузки. Трансформатор работает на так называемом “холостом ходу”.

3,3х5=16.5В – это максимальное значение напряжения. А если разделить максимальное амплитудное значение на корень из двух, то получим где то 11,8 Вольт. Это и есть действующее значение напряжения. Осциллограф не врет, все ОК.

Еще раз повторюсь, можно было использовать и 220 Вольт, но 220 Вольт – это не шутки, поэтому я и понизил переменное напряжение.
Припаяем к одному концу вторичной обмотки трансформатора наш диод.
Цепляемся снова щупами осциллографа
Смотрим на осциллограмму

А где же нижняя часть изображения? Ее срезал диод. Он оставил только верхнюю часть, то есть ту, которая положительная.

Находим еще три таких диода и спаиваем диодный мост.
Цепляемся ко вторичной обмотке трансформатора по схеме диодного моста.
С двух других концов снимаем постоянное пульсирующее напряжение щупом осциллографа и смотрим на осциллограмму
Вот, теперь порядок.

Виды диодных мостов

Чтобы не заморачиваться с диодами, разработчики все четыре диода вместили в один корпус. В результате, получился очень компактный и удобный радиоэлемент – диодный мост. Думаю, вы догадаетесь, где импортный, а где советский ))).

Например, на советском диодном мосте показаны контакты, на которые нужно подавать переменное напряжение значком ” ~ “, а контакты, с которых надо снимать постоянное пульсирующее напряжение значком “+” и “-“.
Существует множество видов диодных мостов в разных корпусах
Есть даже автомобильный диодный мост
Существует также диодный мост для трехфазного напряжения. Он собирается по так называемой схеме Ларионова и состоит из 6 диодов:
В основном трехфазные диодные мосты используются в силовой электронике.

Как вы могли заметить, такой трехфазный выпрямитель имеет пять выводов. Три вывода на фазы и с двух других выводов мы будем снимать постоянное пульсирующее напряжение.

Как проверить диодный мост

1) Первый способ самый простой. Диодный мост проверяется целостностью всех его диодов. Для этого прозваниваем каждый диод мультиметром и смотрим целостность каждого диода. Как это сделать, читаем эту статью.

2) Второй способ 100%-ый. Но для этого потребуется осциллограф, ЛАТР или понижающий трансформатор. Давайте проверим импортный диодный мост. Для этого цепляем два его контакта к переменному напряжению со значками “~”, а с двух других контактов, с “+” и “-” снимаем показания с помощью осциллографа.

Смотрим осциллограмму
Значит, импортный диодный мост исправен.

Резюме

Диодный мост (выпрямитель) используется для преобразования переменного тока в постоянный.

Классический диодный мост

Стандартная схема диодного моста выпрямителясодержит в себе вместо одного диода и конденсатора четыре диода, объединенных изображенным на рисунке способом. Его можно условно разбить на два полупериода. В каждом полупериоде находится два диода, работающих в одном направлении, и два — запрещающих проход тока. Положительное напряжение приходит на анод VD1, отрицательное на катод VD3. Данные диоды открываются, а VD2 и VD4 — закрываются.

Когда положительный полупериод заменяется на отрицательный, происходит смена работоспособности. Положительное напряжение приходит на анод VD2, отрицательное — на катодный выход VD4. Происходит смена направлений, но ток идет в нужном направлении. Получается, что в подобной схеме частота возрастает в два раза, за счет чего удается добиться лучшего сглаживания, используя идентичный с первой схемой конденсатор. Благодаря этому возрастает коэффициент полезного действия устройства и падают возможные потери.

Принцип работы классического моста

Изучая, как собрать диодный мост, не забывайте о том, что не обязательно спаивать его из четырех микроэлементов и подбирать соответствующий конденсатор. В большинстве случаев можно приобрести готовое решение в магазине, с подобранными параметрами и известными характеристиками. Достоинства подобной сборки в маленьких размерах, единых тепловых режимах и небольшом весе. Основной недостаток в том, что если выходит из строя один элемент, то приходится менять весь узел.

Посмотрите обзорное видео с канала «Радиолюбитель TV».

Виды диодов

Стабилитроны

Стабилитроны представляют из себя те же самые диоды. Даже из названия понятно, чтоб стабилитроны что-то стабилизируют. А стабилизируют они напряжение. Но чтобы стабилитрон выполнял стабилизацию, требуется одно условие. Они должны подключатся противоположно, чем диоды. Анод на минус, а катод на плюс. Странно не правда ли? Но почему так? Давайте разберемся. В Вольт амперной характеристике (ВАХ) диода используется положительная ветвь – прямое направление, а вот в стабилитроне другая часть ветки ВАХ – обратное направление.

Снизу на графике мы видим стабилитрон на 5 Вольт. Сколько бы у нас не изменялась сила тока, мы все равно будем получать 5 Вольт ;-). Круто, не правда ли? Но есть и подводные камни. Сила тока не должны быть больше, чем в описании на диод, иначе он выйдет из строя от высокой температуры – Закон Джоуля-Ленца. Главный параметр стабилитрона – это напряжение стабилизации (Uст). Измеряется в Вольтах. На графике вы видите стабилитрон с напряжением стабилизации 5 Вольт. Также есть диапазон силы тока, при котором будет работать стабилитрон – это минимальный и максимальный ток (Imin, Imax). Измеряется в Амперах.

Выглядят стабилитроны точно также, как и обычные диоды:

На схемах обозначаются вот так:

Светодиоды

Светодиоды – особый класс диодов, которые излучают видимый и невидимый свет. Невидимый свет – это свет в инфракрасном или ультрафиолетовом диапазоне. Но для промышленности все таки большую роль играют светодиоды с видимым светом. Они используются для индикации, оформления вывесок, светящихся баннеров, зданий а также для освещения. Светодиоды имеют такие же параметры, как и любые другие диоды, но обычно их максимальный ток значительно ниже.

Предельное обратное напряжение (Uобр) может достигать 10 Вольт. Максимальный ток (Imax) будет ограничиваться для простых светодиодов порядка 50 мА. Для осветительных больше. Поэтому при подключении обычного диода нужно вместе с ним последовательно подключать резистор. Резистор можно рассчитать по нехитрой формуле, но в идеале лучше использовать переменный резистор, подобрать нужное свечение, замерять номинал переменного резистора и поставить туда постоянный резистор с таким же номиналом.

Лампы освещения из светодиодов потребляют копейки электроэнергии и стоят дешево.

Очень большим спросом пользуются светодиодные ленты, состоящие из множества SMD светодиодов. Смотрятся очень красиво.

На схемах светодиоды обозначаются так:

Не забываем, что светодиоды делятся на индикаторные и осветительные. Индикаторные светодиоды обладают слабым свечением и используются для индикации каких-либо процессов, происходящих в электронной цепи. Для них характерно слабое свечение и малый ток потребления

Ну и осветительные светодиоды – это те, которые используются в ваших китайских фонариках, а также в LED-лампах

Светодиод – это токовый прибор, то есть для его нормальной работы требуется номинальный ток, а не напряжение. При номинальном токе на светодиоде падает некоторое напряжение, которое зависит от типа светодиода (номинальной мощности, цвета, температуры). Ниже табличка, показывающая какое падение напряжения бывает на светодиодах разных цветов свечения при номинальном токе:

Как проверить светодиод можно узнать из этой статьи.

Тиристоры

Тиристоры представляют собой диоды, проводимость которых управляется с помощью третьего вывода – управляющего электрода (УЭ). Основное применение тиристоров – это управление мощной нагрузкой с помощью слабого сигнала, подаваемого на управляющий электрод. Выглядят тиристоры примерно как диоды или транзисторы. У тиристоров параметров столько, что не хватит статьи для их описания. Главный параметр – Iос,ср. – среднее значение тока, которое должно протекать через тиристор в прямом направлении без вреда для его здоровья. Немаловажным параметром является напряжение открытия тиристор – (Uу), которое подается на управляющий электрод и при котором тиристор полностью открывается.

а вот так примерно выглядят силовые тиристоры, то есть тиристоры, которые работают с большой силой тока:

На схемах триодные тиристоры выглядят вот таким образом:

Существуют также разновидности тиристоров – динисторы и симисторы. У динисторов нет управляющего электрода и он выглядит, как обычный диод. Динисторы начинают пропускать через себя электрический ток в прямом включении, когда напряжение на нем превысит какое-то значение. Симисторы – это те же самые триодные тиристоры, но при включении пропускают через себя электрический ток в двух направлениях, поэтому они используются в цепях с переменным током.

Порядок работы

На вход (Input) схемы подаётся переменное напряжение (не обязательно синусоидальное). В каждый из полупериодов ток проходит только через 2 диода, 2 других — заперты:

Выпрямление положительной полуволны

Выпрямление отрицательной полуволны

При выпрямлении 3-фазного тока 3-фазным выпрямителем результат получается ещё более «гладким»

В результате, на выходе (DC Output) получается напряжение, пульсирующее с частотой, вдвое большей частоты питающего напряжения:

Красным — исходное синусоидальное напряжение , зелёным — однополупериодное выпрямление (для сравнения), синим — рассматриваемое двухполупериодное

Эта же схема может быть использована при питании ответственных нагрузок постоянным током в целях их защиты от переполюсовки.

Это интересно: Как сделать кипятильник своими руками — видео, схема, фото

Устройство выпрямителя и схема подключения

Минус диодных сборок в том, что если выходит из строя хотя бы один диод, то менять её придётся полностью. Это выход выпрямленного, пульсирующего напряжения тока. Он максимально передаёт габаритную мощность трансформатора. Его величина возрастает и зависит только сопротивления p- и n- области. Теоретически, сделать из переменного напряжения постоянное можно и одним диодом, но для практики такое выпрямление не желательно.

Создавая, таким образом, разность потенциалов на одноимённых выводах. Видно, как диод срезал нижнюю, отрицательную часть графика напряжения.

При прикладывании обратного потенциала, величина барьера увеличивается, так как из n-области уходят электроны, а из p-области дырки.

Но для работы приборов с постоянным источником питания такой переворот недопустим. При выходе из строя одного диода требуется замена всей детали, исключая возможность удаления одного элемента.

В итоге получится квадрат, в углах которого образовались следующие соединения: анод, катод — вход одного провода переменного напряжения; анод, анод — выход отрицательного потенциала; катод, анод — вход второго провода переменного напряжения; катод, катод — выход положительного потенциала. Состав выпрямительного модуля Всем, кто хотел бы более подробно ознакомиться с тем, что такое выпрямитель, советуем сделать небольшой исторический экскурс. Вот и получился у нас знаменитый N-P переход, который ток пропускает в одну и другую стороны по-разному. Как проверить диодную сборку типа KBPC.

Проверяем лампочкой на 12 вольт

Если соответствующего прибора у вас не имеется, то вместо него можно использовать лампу. Для этого можно использовать аккумулятор и лампу на 12 вольт. Соберите схему лампа – аккумулятор и в разрыве цепи зачистите провода с помощью ножа. Эти концы будут представлять собой щупы, с помощью которых можно производить проверку. Как вы правильно догадались, при одной полярности подключения к диоду лампа должна загореться, а при другой – не реагировать. Только в этом случае диод считается исправным.

Есть еще один способ проверки лампой, но без разборки генератора. Однако его возможности позволяют проверить только группы диодов в целом. Соберите такую же схему лампа – аккумулятор и сделайте свободные концы в разрыве схемы. Измерения выполняются в 4 этапа:

Первый этап. Выполняется проверка абсолютно всех диодов. Один из свободных концов подключается на минусовую клемму генератора, а второй на выходной контакт «30». Если лампа загорелась – можно смело судить о наличии короткого замыкания в цепи диодов (повреждение единственного или определенной группы диодов одновременно).
Второй этап. Теперь необходимо проверить «минусовую» группу полупроводниковых элементов. Для этого минус необходимо подключить на массу генератора (или корпус), а плюс нужно плотно прислонить к болту, на котором крепится диодный мост. Если лампочка загорелась или начала моргать, значит, имеется неисправность в минусовой группе диодного моста.
Третий этап. Далее проверке подвергается плюсовая группа диодов. Минусовой конец лампы идет на болт крепления диодного моста, а плюс устанавливается на выводе «30». Любое загорание лампы свидетельствует о наличии короткого замыкания.
Четвертый этап. В последнюю очередь проверяют второстепенную группу. Для этого нужно минусовой конец нужно оставить на том же месте, а плюс поместить на контактный вывод «61». В случае если лампа загорелась – это тоже признак определенной неисправности.

Вот так выполняется проверка диодного моста. На этом она завершается. Как видите это совсем не сложно, и справиться с этим можно без специальных знаний в области электротехники.

Устройство диодного моста

Устройство каждого диодного моста имеет схему электронного вида, которая собирается на базе имеющихся диодов выпрямительного типа.

Который в свою очередь предназначается с целью преобразовать подаваемый ток из переменного в постоянный.
В механизм схемы включены диоды под названием Шоттки.
Однако это не единственный прибор в своем роде, который может подходить для использования. Допускаются и другие модели.

Схема диодного моста допускает наличие элементов из четырех полупроводниковых фаз. Данный мостик формируется как с помощью отдельных диодов, так и с помощью единообразных блоков.

Вольтамперные характеристики (идеальная и реальная)

Зависимость тока в диодном элементе от подаваемого на полюсы напряжения определяется, прежде всего, тем материалом, из которого он изготавливается. Помимо этого, на форму ВАХ влияют некоторые параметра полупроводникового перехода.

Идеальная характеристика

Так, идеальный образец изделий этого класса должен располагать следующими показателями:

Сопротивление перехода в прямом включении изделия – ноль Ом;
Разница потенциалов, образующаяся вследствие тепловых колебаний энергоносителей, – не более 0,1 Вольта;
Дифференциальное сопротивление прямой ветви ВАХ должно превышать тот же показатель для обратной её части во много раз.

При соблюдении всех этих «идеальных» условий должен получиться график, приведенный на размещённом ниже рисунке.

ВАХ идеального диода

Особенности характеристик диодных изделий позволяют использовать их во многих отраслях электронной промышленности, включая лазерную индустрию, цифровую электронику и производство медицинского оборудования.

Реальная ВАХ

На практике параметры конкретных полупроводниковых элементов существенно отличаются от тех, что для удобства описания принимаются за идеальные. Большинство промышленных диодов не способно обеспечить повторение этих характеристик, что в практическом плане и не всегда требуется.

Реальная ВАХ полупроводникового диода выбранного типа указывает на то, что у него существуют значительные отклонения как по параметрам тока, так и по крутизне преобразования (по динамическому сопротивлению). Вследствие этого прибор типа «диод» способен выдерживать строго ограниченные нагрузки, которые, как правило, выражаются следующими его предельными показателями:

Максимальный прямой выпрямленный ток;
Ток обратной утечки;
Максимальное прямое и обратное напряжение;
Падение потенциала на p-n переходе (рабочий параметр);
Предельная рабочая частота обрабатываемого сигнала (в Герцах).

Относительно последнего параметра типового элемента необходимо отметить, что в соответствие с его значением все диоды делятся на низкочастотные (НЧ), среднечастотные (СЧ) и высокочастотные (ВЧ).

Обратите внимание! У самых высокочастотных образцов современных импульсных изделий этот показатель может доходить до сотен мегагерц. Для каждого отдельного образца изделия приведённые выше показатели принимают вполне конкретные значения, которые могут изменяться в очень широких пределах. Так, для выбранной модели полупроводника (КД202, например), они имеют следующий ряд чётко определённых значений:

Так, для выбранной модели полупроводника (КД202, например), они имеют следующий ряд чётко определённых значений:

Для каждого отдельного образца изделия приведённые выше показатели принимают вполне конкретные значения, которые могут изменяться в очень широких пределах. Так, для выбранной модели полупроводника (КД202, например), они имеют следующий ряд чётко определённых значений:

Iпр = 5 Ампер;
Iобр = 1000 микроампер;
Uпр = 0,5 Вольт;
Uобр = 50-600 Вольт (в зависимости от буквы, стоящей на конце обозначения);
F макс = 5 Килогерц.

Важно! При превышении предельных значений указанных показателей данный прибор со стопроцентной гарантией выходит из строя (такие параметры называются током и напряжением пробоя). В завершающей части обзора отметим, что по приведённым выше параметрам одни изделия могут существенно отличаться от других, что также относится и к конструкции их корпуса. Со всем многообразием существующих диодных приборов и их рабочими характеристиками можно ознакомиться в специальной технической литературе и в соответствующих справочниках

Со всем многообразием существующих диодных приборов и их рабочими характеристиками можно ознакомиться в специальной технической литературе и в соответствующих справочниках

В завершающей части обзора отметим, что по приведённым выше параметрам одни изделия могут существенно отличаться от других, что также относится и к конструкции их корпуса. Со всем многообразием существующих диодных приборов и их рабочими характеристиками можно ознакомиться в специальной технической литературе и в соответствующих справочниках.

Основные выводы

Варианты, как проверить диод мультиметром, довольно просты и доступны даже непрофессионалам.

Перед проверкой необходимо определить тип полупроводника.
Для дома удобнее приобрести цифровой мультиметр с более точными измерениями.
Новейшие модели тестеров снимают сразу несколько параметров.
При проведении проверки необходимо следить за правильным поднесением щупов к соответствующим электродам.
Оценка работоспособности дается на основе 2-ух параметров: соответствии величины напряжения типу диодов при прямом подключении и нулевом значении при обратном.
Произвести проверку можно не выпаивая полупроводник.

Главное, в ходе процедуры правильно произвести все подключения и верно истолковать полученные данные. Это позволит вовремя произвести замену комплектующей и решить проблему в кратчайший срок и с минимальными затратами.

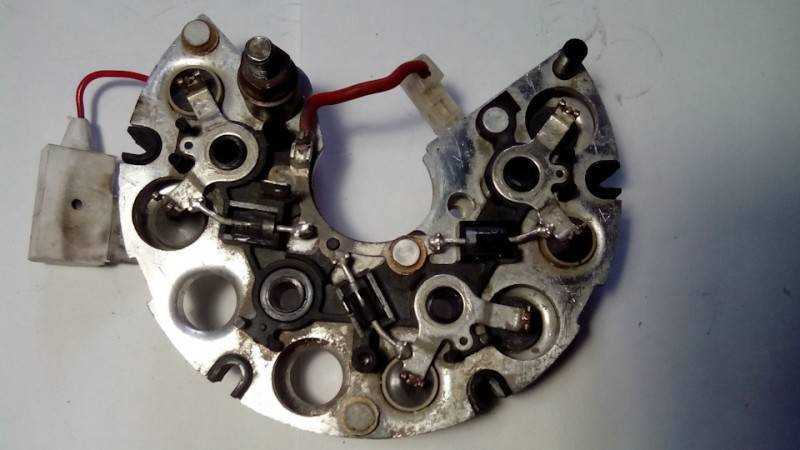

Выпрямительный блок генератора (диодный мост) автомобиля предназначен для преобразования переменного тока, вырабатываемого генератором, в постоянный с дальнейшей подачей его в бортовую сеть и на зарядку аккумуляторной батареи. Неисправность диодного моста (короткое замыкание, обрыв или «пробой») является причиной исчезновения или уменьшения выдаваемого им тока.

Исправный диод проводит ток только в одном направлении и никак в другом. Если он пропускает ток в обеих направлениях, налицо неисправность — короткое замыкание (диод «пробит»). Если он вообще не пропускает ток ни в каком направлении, налицо другая неисправность — «обрыв». От этого и будем отталкиваться при проведении проверки.

Проверить исправность диодного моста в домашних условиях можно с помощью обычного мультиметра в режиме «прозвонки диодов». Однако, хотя этот способ и проще, но не такой надежный, так как прибор дает совсем небольшие токи нагрузки и неисправный диод можно просто не определить.

Поэтому, диоды следует проверять под нагрузкой, например, с помощью контрольной лампы в несколько ватт — чем больше, тем лучше. Для этого воспользуемся обычной автомобильной лампочкой 12В мощностью 21 Вт, источником тока послужит аккумуляторная батарея. К плюсовой «+» клемме последовательно подключаем лампу с плюсовым проводом, к минусовой «-» клемме минусовой провод. При замыкании проводов лампа загорается.

1. Для начала, проверим диодный мост на короткое замыкание между пластинами.Прижимаем положительный «+» провод к верхней пластине, а отрицательный к нижней. Если лампа не загорелась, то короткое замыкание отсутствует.

*При смене полярности лампа должна загореться, так как ток от нижней пластины свободно проходит через отрицательный и положительный диоды к верхней пластине — цепь замыкается.

2. Проверим положительные диоды на «пробой» и обрыв.Положительный «+» провод прижимаем к верхней пластине, отрицательный «-» поочередно к точкам соединения диодов.

Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается — обрыва нет.

3. Проверим отрицательные диоды на «пробой» и обрыв.Отрицательный «-» провод прижимаем к нижней пластине, положительный «+» поочередно к точкам соединения диодов.

Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается — обрыва нет.

4. Проверяем дополнительные диоды на «пробой» и обрыв.Прижимаем положительный «+» провод к входу «61» генератора. Отрицательный «-» провод поочередно к точкам соединения диодов.

Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается — обрыва нет.

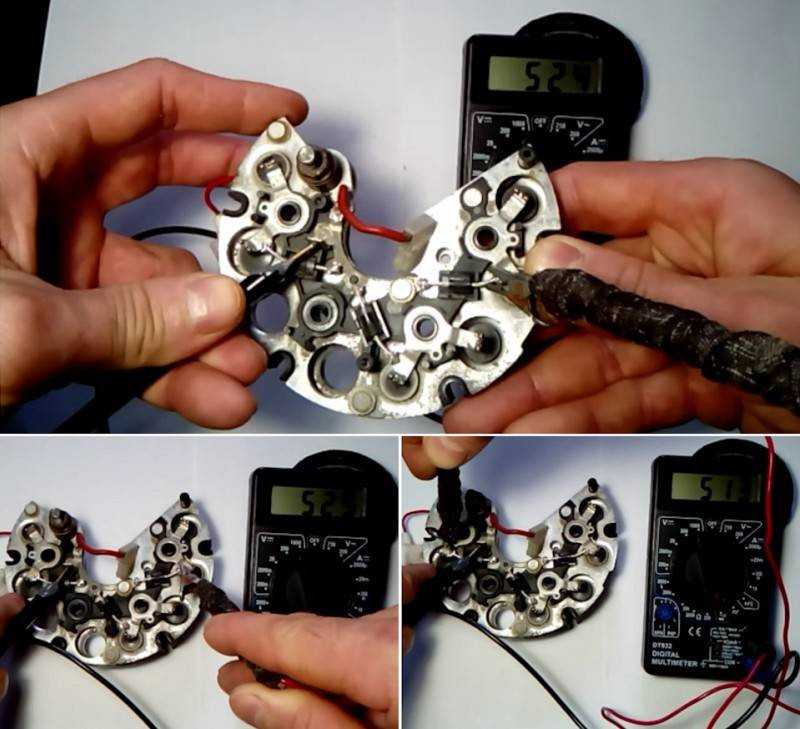

Кроме исправности и неисправности диодов с помощью мультиметра косвенно мы можем определить их качество. Для этого переводим прибор в режим «прозвона диодов» или измерения сопротивления 2000 Ом и проверяем каждый диод.

Он должен показать сопротивление порядка 400-700 Ом, при этом различие в показаниях между тремя диодами не должно превышать 5 Ом. Если какой-либо из диодов показывает значительную разницу, то диодный мост может работать неправильно и его лучше заменить.

Более подробная проверка диодного моста проводится на специальном стенде при помощи осциллографа.

Основные выводы

Варианты, как проверить диод мультиметром, довольно просты и доступны даже непрофессионалам.

Перед проверкой необходимо определить тип полупроводника.
Для дома удобнее приобрести цифровой мультиметр с более точными измерениями.
Новейшие модели тестеров снимают сразу несколько параметров.
При проведении проверки необходимо следить за правильным поднесением щупов к соответствующим электродам.
Оценка работоспособности дается на основе 2-ух параметров: соответствии величины напряжения типу диодов при прямом подключении и нулевом значении при обратном.
Произвести проверку можно не выпаивая полупроводник.

1. Для начала, проверим диодный мост на короткое замыкание между пластинами. Прижимаем положительный «+» провод к верхней пластине, а отрицательный к нижней. Если лампа не загорелась, то короткое замыкание отсутствует.

2. Проверим положительные диоды на «пробой» и обрыв. Положительный «+» провод прижимаем к верхней пластине, отрицательный «-» поочередно к точкам соединения диодов.

Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается — обрыва нет.

3. Проверим отрицательные диоды на «пробой» и обрыв. Отрицательный «-» провод прижимаем к нижней пластине, положительный «+» поочередно к точкам соединения диодов.

Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается — обрыва нет.

4. Проверяем дополнительные диоды на «пробой» и обрыв. Прижимаем положительный «+» провод к входу «61» генератора. Отрицательный «-» провод поочередно к точкам соединения диодов.

Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается — обрыва нет.

Более подробная проверка диодного моста проводится на специальном стенде при помощи осциллографа.
