Как проверить катушку зажигания в автомобиле

Катушка зажигания

Катушка зажигания является важной частью системы запуска транспортного средства. Без её применения не добиться старта мотора. Невозможно запустить двигатель без аккумулятора, так как не будет формироваться первая искра

Невозможно запустить двигатель без аккумулятора, так как не будет формироваться первая искра.

Устроена данная деталь достаточно просто, но время от времени, как и иные детали и элементы автомобиля, она выходит из строя. Причиной может стать неисправность или определённый заводской дефект. Стандартным пуском двигателя работа катушки не ограничивается. Если устройство внезапно выйдет из строя при уже работающем двигателе, это автоматически приведёт к его полной остановке.

Знание ответа на вопрос, как проверить катушку зажигания – это простой и верный способ выявить неисправность детали и понять, требуется или нет его замена.

Назначение

Основным предназначением катушек зажигания является трансформация низковольтного электрического тока, который получается от аккумулятора или от генератора, в специальный электрический импульс с достаточно высоким напряжением. За счёт данного процесса в свечах зажигания вырабатывается необходимая для запуска двигателя искра.

Принцип работы

Принцип работы описываемого устройства достаточно прост. В первичную обмотку катушки осуществляется подача низковольтного напряжения, создающего магнитное поле. Иногда подобное напряжение полностью отсекается прерывателем, способствуя тем самым резкому сокращению магнитного поля и образованию в витках катушки зажигания оптимальной электродвижущей силы.

Согласно закону физики по электромагнитной индукции, показатель образующейся электродвижущей силы является прямо пропорциональным количеству витков контура. Именно по этой причине во вторичной катушке, где присутствует больше витков, появляется импульс высокого напряжения. Он проходит по высоковольтным проводам и подаётся к свече зажигания. Благодаря данному импульсу, который передаётся катушкой, между электродами свечи зажигания появляется искра, воспламеняющая воздушно-топливную смесь.

В более устаревших моделях авто напряжение от катушки зажигания передавалось к свечам посредством распределителя зажигания. Подобная схема не отличалась надёжностью, потому свечные катушки зажигания более современных авто объединены в специальную систему и распределены строго по одной на каждую свечу.

Виды катушек

На данный момент различается три основных вида катушек зажигания. Каждый из них характеризуется своими конструкционными особенностями и требует более внимательного рассмотрения:

• классические, которые используются на автомобилях с системами зажигания, где присутствует распределитель;
• двухвыводные – используются в системе стандартного зажигания с прямой подачей электрического напряжения;

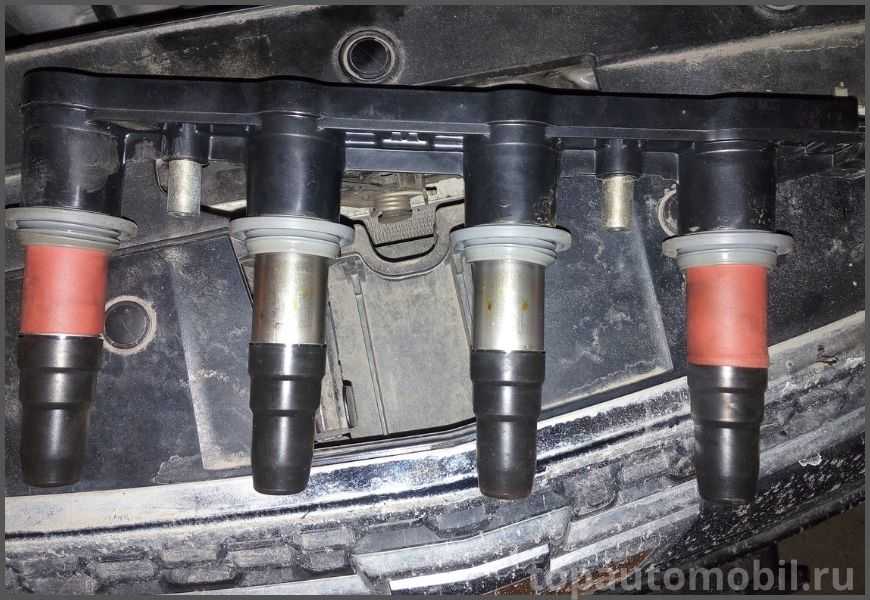

• индивидуальные – в данной системе для каждой свечи предназначена одна катушка.

Все три вида схожи по своей конструкции, за исключением некоторых нюансов. Классический вариант состоит из двух обмоток – вторичной и первичной. Вторая при этом помещается внутрь первой. Разница между обмотками заключается в количестве витков используемой проволоки, а также в толщине провода.

Это интересно: Как завести автомобиль зимой? 7 способов холодного запуска

Во внутренней части данных обмоток размещён сердечник, выполненный из ферромагнитного сплава. Каждая обмотка имеет по два вывода. У первичной они оба являются входными. У вторичной один вывод является выходным, а второй соединен с первичной обмоткой. Все перечисленные выше элементы помещены в герметичный корпус. Что касается выводов, то они выходят на крышку корпуса.

Двухвыводная катушка от классического варианта отличается присутствием двух сердечников – внутренний, который помещён в обмотки, а также внешний, что находится над ними. Вместо одного высоковольтного вывода вторичного варианта обмотки, у подобной катушки их всего два.

Что касается индивидуальной катушки, то она отличается тем, что сверху размещается не первичная, но вторичная обмотка. При этом высоковольтный вывод её подсоединён к специальному наконечнику, что надевается на вывод свечи.

Все виды катушек являются неразборными и не подлежат ремонту. Данные элементы необходимо проверять и своевременно осуществлять замену

Это очень важно, так как обрыв или замыкание обмоток может стать причиной сбоев в работе, а также приведёт к полной неработоспособности двигателя

Катушка зажигания и ее устройство

Механическая работа бензиновых двигателей происходит в результате сгорания в цилиндрах топливно-воздушной рабочей смеси, которая поджигается электрической искрой. Цепи зажигания питаются от бортовой сети автомобиля, которая из соображений безопасности имеет 12-вольтовое напряжение, что недостаточно для создания искры. Наиболее простой способ получения высокого напряжения — применение повышающего трансформатора, который традиционно называется катушкой.

Трансформатор не работает с постоянным током. Одновременно для поджига смеси достаточно короткой искры. Для ее получения в состав цепей зажигания вводится прерыватель. Скачок тока в момент срабатывания дает возможность осуществить трансформацию и снимать с выхода катушки напряжение в несколько киловольт, подаваемое затем на свечи.

Катушка содержит две обмотки: низкого напряжения или первичную и высокого напряжения или вторичную. Из-за больших токов, протекающих в первичной обмотке, она мотается проводом с большим сечением и имеет невысокое омическое сопротивление. Вторичная обмотка передает небольшой ток, что позволяет мотать ее тонким проводом. Кроме того, из-за необходимости получения высокого коэффициента трансформации содержит несколько тысяч витков. Таким образом, она отличается высоким сопротивлением.

Как проверить исправность катушки зажигания

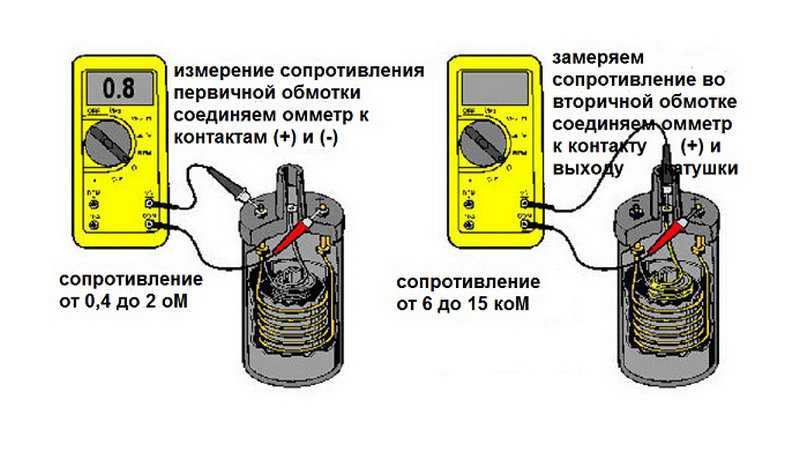

Проверка катушки зажигания для систем с распределителем зажигания начинается с «прозвонки» (измерения сопротивлений) обмоток.

Какое сопротивление должно быть на катушке зажигания

Для этого переключатель мультиметра сначала устанавливается в положение 200 Ом и измеряется сопротивление первичной обмотки, прикладывая щупы мультиметра к выводам «+» и «К».

Сопротивление должно быть в пределах от 0,2 Ома до 3 Ом (в зависимости от модели катушки и точности показаний мыльтиматра). В любом случае контакты «+» и «К» должны прозваниваться.

Затем мультиметр переключается в положение «20кОм», то есть предел измерения устанавливается 20 килоОм. Далее измеряется сопротивление между выводами «К» и центральным выводом высоковольтного провода (для этого щуп необходимо упереть в контактную медную зону внутри круглой ниши установки высоковольтного провода). Сопротивление должно быть в пределах от 2 до 4 килоОм.

Более эффективна проверка катушки зажигания непосредственно в рабочем режиме. Для этого можно построить схему, аналогичную, показанной на рисунке 7:

Но еще проще соединить контакт «+» с положительной клеммой аккумулятора проводом толщиной не менее 2 кв.мм. К высоковольтному выводу катушки подключить провод зажигания с закрепленной заведомо исправной свечой зажигания. Корпус свечи соединить с массой автомобиля, двигателя автомобиля или отрицательной клеммой аккумулятора, если АКБ снята с машины, и проверка происходит в стационарных условиях.

Далее подключить к выводу «К» катушки зажигания провод также сечением не менее 2 кв.мм. Если другим концом провода касаться отрицательной клеммы аккумулятора, должны проскакивать искры в свече. Касания должны быть обязательно кратковременными, чтобы не выгорела катушка первичной обмотки и проскакивала хорошая искра. В таком случае лучше вообще зачищенным торцом провода проводить вдоль клеммы аккумулятора, чтобы шел поток искрения.

Однако иногда второй способ проверки не годится для электронных катушек зажигания

. Искры может не наблюдаться при исправной катушке.

Труднее произвести проверку сдвоенных катушек зажигания. Первичная обмотка у них обычно подключена к разъему. Прозванивать ее мультиметром можно, только зная схему катушки зажигания

. Вторичная обмотка прозванивается между двух высоковольтных выводов. Сопротивление вторичной обмотки может быть немного выше, чем 4 килоОма.

Неисправность индивидуальных катушек зажигания определить, не имея знаний в области радиотехники сложно, так как для проверки необходимо собирать электронную схему.

Однако есть стопроцентный способ найти неисправную катушку. Если двигатель троит, можно последовательно отключать разъемы от катушек зажигания при заведенном двигателе.

Если после отключения катушки обороты двигателя меняются, двигатель начинает двоить, следовательно, искра зажигания в данном цилиндре присутствует. Тогда вновь подключают разъем и переходят к проверке следующей катушки, пока не найдут цилиндр, в котором при отключении разъема, характер работы двигателя не изменяется.

Видео — как ПРАВИЛЬНО проверить катушки зажигания:

Конечно, проще это сделать при помощи компьютерной диагностики. Она может сразу показать код ошибки и расшифровку, например, «пропуск зажигания к цилиндре 3».

Но отсутствие искры в конкретном цилиндре – это еще не повод утверждать, что неисправна катушка. В индивидуальные катушки зажигания встроен добавочный резистор (позиция 8 на приведенной ниже схеме индивидуальной катушки в разрезе).

Обычно его легко достать, сняв резиновый наконечник 9. Далее следует измерить его сопротивление (от 500 Ом до нескольких килоОм). Если он не прозванивается, следует поменять.

Затем катушку зажигания цилиндра с отсутствием искры меняют местами с заведомо исправной катушкой с соседнего цилиндра. Если пропуск зажигания теперь уже будет наблюдаться в соседнем цилиндре, а нерабочий цилиндр заработает, тогда точно проблема в катушке зажигания.

Видео — как вычислить неисправную катушку зажигания:

Обычно в первую очередь выходит из строя встроенный коммутатор, сама высоковольтная катушка исправна, но приходится менять все целиком. Есть мастера, которые перепаивают выходной транзистор во встроенном коммутаторе, но опыт показывает, что восстановленные индивидуальные катушки работают недолго

Хитрый способ выставить зазор между маховиком и катушкой зажигания на бензопиле

Принесли в ремонт бензопилу, маховик которой задевает за катушку зажигания. Человек мог исправить все самостоятельно, но не знал какой выставить зазор.

Добрый день уважаемые подписчики и гости канала.

Причин тому, что маховик начинает шоркать контакт катушки зажигания всего две. Первая — неправильно отрегулированный зазор или ослабление винтов крепления катушки. Вторая — износ подшипников коленчатого вала в следствии которого возникает чрезмерный люфт и маховик будет задевать за катушку. В таком случае регулировка зазора не поможет, нужно разбирать двигатель и менять подшипники.

Заметить неисправность можно по характерным полоскам на маховике (в районе магнитов) которые остаются от контакта к катушкой зажигания. Ниже на фото они хорошо видны.

Первым делом после обнаружения характерных полосок необходимо проверить люфт на подшипниках коленвала. Для этого снимаем стартер, проворачиваем маховик таким образом, чтобы магниты смотрели от катушки зажигания в противоположную сторону, и пытаемся пошатать маховик вместе с коленвалом.

Если люфт есть, даже не большой, то нужно снимать и разбирать двигатель, если люфта нет, то достаточно провести регулировку и проблема отпадет.

Зазор между катушкой и маховиком должен находиться в диапазоне от 0,25 до 0,35 мм. Меньше можно, в этом ничего страшного не будет, если, конечно, маховик не будет задевать. Больше не желательно, т.к. это скажется на качестве искры, что в свою очередь отразиться на работе двигателя. Как видно на фото в моем случае зазора нет совсем.

Инструкция по проверке катушки зажигания мультиметром

Проверка описанного элемента представляет собой трехэтапный процесс. Он начинается с тщательной подготовки. Затем проводится визуальный осмотр, а заканчивается все тестированием системы с помощью специальных приборов.

Работу детали можно проверить на профессиональных диагностических стендах в спецсервисах и у дилеров. Для самопроверки понадобится мультиметр. Этот инструмент является универсальным диагностическим средством для максимально широкого спектра применений.

Профессиональное тестирование

Понадобится профессиональное качественное оборудование. Лучшим решением будет выделение отдельного стенда для проверки катушек. Можно будет задавать разные скоростные режимы роликам, имитируя разные виды работ.

При взаимодействии нужно следить за тем, чтобы искра сохранялась постоянно, вне зависимости от режима работы. Перед тестированием нужно убедиться, что это питание подключено правильно, в противном случае можно получить недостоверные данные, что помешает устранению неполадок.

Катушка является небольшим компонентом транспортных средств, но даже небольшие отклонения от нормальной работы могут вызвать серьезные проблемы с двигателем.

Подбор тестера

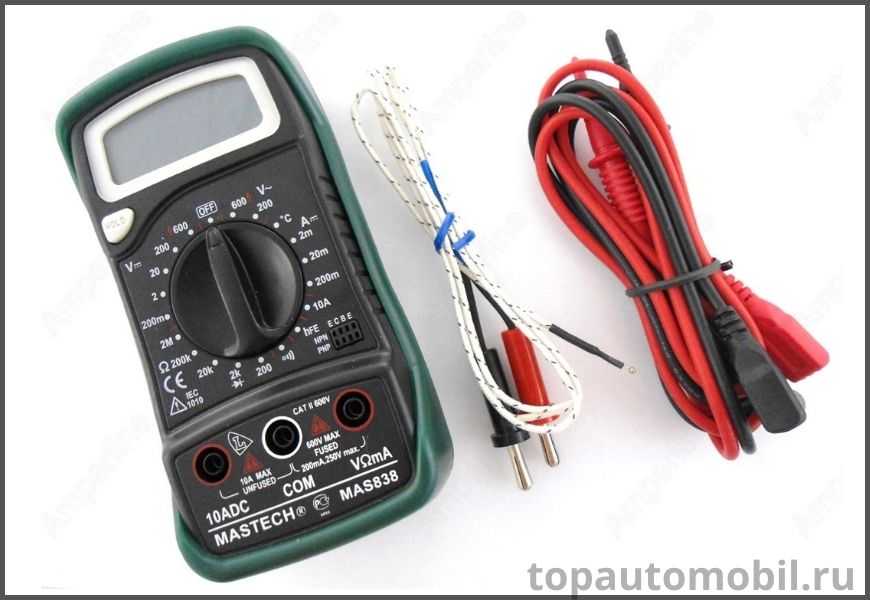

Специалисты из автомастерских часто пользуются приборами модификации MAS 838. Они предоставляют возможность измерять регулярный микроток 200 µA. Дисплей имеет подсветку, не нужно будет использовать фонарик при работе в плохо освещенном помещении, чтобы получить необходимую информацию.

Прибор модификации MAS 838

Для запуска самого процесса не обязательно нужна конкретная точность. Поэтому для личного пользования нет необходимости покупать дорогие модели. Стандартная базовая комплектация – идеальное решение для домашнего мастера.

Бесконтактная система зажигания работает, пока магнит вращается, подавая переменный ток. Прибор может работать в широком диапазоне температур.

Сама система находится в подкапотном пространстве. Прозвонить ее очень просто — касаясь проводов.

Подготовительные операции

Прежде чем приступить к диагностике элемента, потребуется подготовить мультиметр. Это устройство способно определять точное напряжение и уровень электрического сопротивления в омах.

Современные автомобили оснащены различными типами катушек зажигания. Параметры каждой из моделей указаны в ПТС каждого автомобиля. Эти показатели необходимо знать для постановки диагноза.

Проверка заключается в выявлении такого параметра, как сопротивление элемента, то есть сопротивления вторичной и первичной обмоток. Если в процессе проверки не удастся обнаружить показатели стойкости, можно будет опираться на общепринятые признаки.

Внешний осмотр

Внешние характеристики системы могут незначительно отличаться в зависимости от модели. Существуют такие характерные элементы, как:

• крышка;
• корпус;
• расположенная по центру клемма;
• два контакта.

В процессе визуального осмотра элемента потребуется внимательно осмотреть состояние корпуса и постараться обнаружить на поверхности трещины, сколы и прогоревшие участки. Из-за того, что корпус выполнен из эбонита и не пропускает ток, неисправности устройства по большей части будут связаны с внутренними повреждениями.

При выявлении определенных проблем в процессе изучения потребуется замена элемента на новый. Новая катушка должна строго соответствовать всем необходимым техническим характеристикам – сопротивлению обмотки, длительности и энергии искры.

Если с внешними характеристиками проблем нет, то можно переходить к проверке первичной и вторичной обмотки.

Проверка первичной обмотки

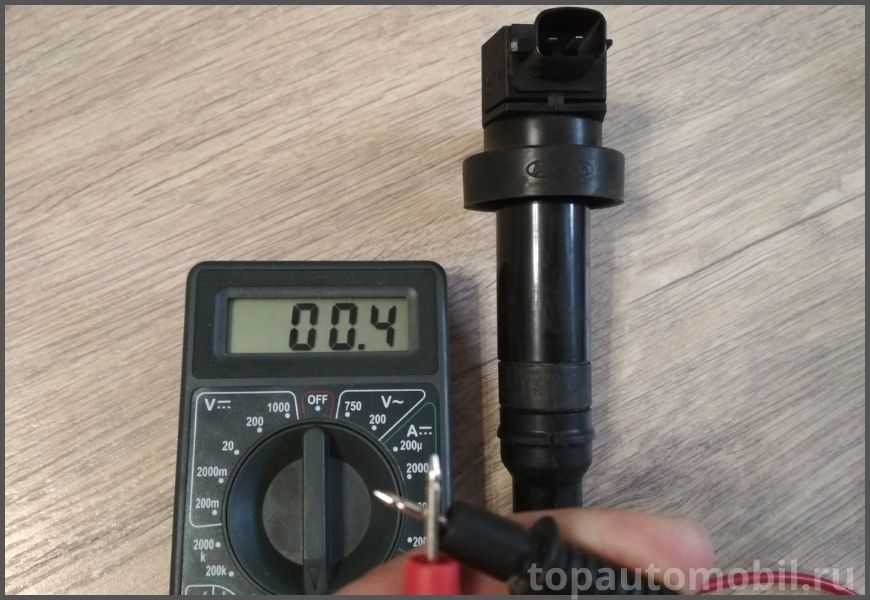

На этом этапе мультиметр необходимо подключить к минусовому и плюсовому выводам, а прибор настроить на измерение уровня сопротивления. Несмотря на то, что устройства разных автомобилей характеризуются разными значениями уровня сопротивления, показатель колеблется в диапазоне от 0,4 – 2 Ом.

Если в процессе диагностики устройство показывает значение, входящее в этот диапазон, можно судить об исправности устройства.

Отображение значения 0 Ом говорит о том, что в обмотке произошло короткое замыкание. Если полученным значением является бесконечность, произошел обрыв в электрической цепи. После проверки первичной обвивки можно приступать к выявлению проблем со вторичной.

Проверка вторичной обмотки

Во время этой проверки щупы мультиметра должны быть подключены к плюсовому контакту и к проводам высокого напряжения. Если в устройстве есть специальный пластинчатый сердечник, то параметры сопротивления будут в пределах от 6 до 9 кОм. Все другие категории катушек превышают 15 кОм.

Как Проверить Катушку Зажигания Бензопилы Мультиметром

Как проверить катушку зажигания Одним из важных составляющих системы зажигания хоть какого двигателя внутреннего сгорания является катушка. Конкретно она считается основным узлом контактной, бесконтактной, также электрической систем зажигания, выполняя роль типичного накопителя энергии, созданной для предстоящего рассредотачивания заряда по цилиндрам.

Причины неисправности катушек

Частичное повреждение катушки зажигания приводит к нестабильной работе мотора, а ее полная поломка и совсем делает неосуществимым запуск мотора. Вот поэтому при троении мотора, потере его мощности либо других признаках нечеткой работы, одним из первых действий должна стать проверка катушки зажигания. Система зажигания бензопилы. Как проверить магнето. Этот элемент выходит из строя достаточно редко, а неисправность, как правило, заключается в следующем:

• Повреждение изоляции из-за сильного нагрева, вибрации или высокого напряжения, которое в свою очередь приводит к короткому замыканию в обмотках катушки;
• Перегрузка, вызванная неисправными высоковольтными проводами или свечами зажигания, может привести к обрыву обмотки в катушке.

Способы проверки катушки зажигания

Проверка катушики зажигания «дедовским» методом может повредить электрику современного автомобиля

Для правильной самостоятельной проверки этой детали автомобиля, рекомендуется поэтапно выполнить определенные действия. Как проверить катушку зажигания мультиметром. В первую очередь после снятия катушки нужно ее визуально осмотреть и убедиться в отсутствии внешних признаков короткого замыкания: черных точек, свидетельствующих о выгорании, трещин, или иных признаков пробоя.

Как проверить катушку зажигания

Как правильно проверить катушку зажигания

, понадобитсямультиметр , мануал к вашей технике и пара рук.

В нашей стране долгое время существовало два одинаково популярных способа того, как проверить катушку зажигания на предмет работоспособности: путем проверки искры между корпусом автомобиля и свечой зажигания или при помощи измерения сопротивления обмоток мультиметром (тестером). Проверить катушку зажигания мультиметром совсем несложно, и сегодня мы разберемся, как это можно сделать. Применение первого способа может быть смертельным не только для катушки, но и для электроники большинства современных автомобилей, поэтому применение его категорически не рекомендуется производителями. Безопаснее проверить этот узел автомобиля измерительным прибором.

Использование мультиметра при проверке катушки

Для того чтобы самостоятельно получить полное представление об исправности элемента системы зажигания, необходимо разобраться с тем, как проверить катушку зажигания мультиметром. Особых сложностей эта процедура вызвать не должна.

Сначала проверяется первичная обмотка, к положительным и отрицательным контактам которой подсоединяется прибор в режиме измерения сопротивления. Как работает система схема зажигания бензопилы с надо прозвонить катушку. Как проверить зажигание бензопилы угол опережения зажигания на. Стандартные заводские показатели разных производителей могут несколько отличаться друг от друга, но средние значения сопротивления должны находиться в диапазоне от 0,4 до 2,0 Ом. Если прибор показывает нулевое сопротивление – значит в катушке произошло короткое замыкание, если бесконечность – нужно искать обрыв цепи.

Проверка катушки зажигания с помощью тестера

Для проверки вторичной обмотки мультиметр соединяют с положительным контактом катушки и выводом от провода высокого напряжения. Значение сопротивления этой обмотки у катушек, имеющих пластинчатый сердечник, составляет 6-8 кОм, у других типов – параметр может превышать значение 15 кОм.

Сделать вывод о том, находятся ли полученные показатели в пределах норм, установленных для конкретной модели, можно лишь имея представление и о прочих ее технических характеристиках: длительности и энергии разряда искры, токе искрового разряда и величине индуктивности первичной обмотки.

Любые сбои в работе катушки зажигания плохо влияют на эффективность работы двигателя автомобиля, а это может привести и к уменьшению его долговечности. Именно поэтому необходима ее своевременная диагностика и ремонт (или замена), в случае необходимости.

Три способа диагностики

Далее рассмотри три провернных способа проверки катушки зажигания.

Метод визуального тестирования

Сильной стороной метода визуального тестирования (известен как метод “проверки искрой”) является простота реализации. Он не требует никаких приборов и выполняется даже в дороге. Главными недостатками обоснованно считаются невысокая точность, большая трудоемкость, риски ударов током.

Для этого метода потребуются исправная свеча и пассатижи, может понадобиться торцевой свечной ключ.

К работе целесообразно приступать не ранее чем через четверть часа после выключения двигателя, чтобы он успел остыть.

Сначала снимается провод первой свечи, к нему подключается контрольная свеча. Удерживая свечу пассатижами за изолятор, касаемся резьбовой частью юбки неизолированного металлического участка корпуса двигателя. При работающем двигателе и исправной катушке между электродом и корпусом проскакивает интенсивная искра фиолетового цвета. Для минимизации рисков можно не запускать двигатель, а на пару секунд включить стартер.

Вывод о неисправности катушки делается в том случае, если искра слабая или имеет выраженный желтоватый оттенок. Отсутствие искры говорит об отказе катушки или полном отсутствии контакта.

Если в двигателе нескольких катушек, процедура контроля выполняется для каждой из них.

Если нет запасной исправной свечи, в качестве визуального индикатора привлекается свеча, которая выкручивается из одного из цилиндров двигателя.

На свечи подается напряжение в несколько киловольт

С учетом этой особенности при обращении к методу визуального контроля в любой форме его реализации соблюдайте осторожность и не касайтесь незащищенными частями тела неизолированных частей бортовой электропроводки

Второй

Данный способ выявления неполадок схож с методом «научного тыка». Такая проверка катушки зажигания заключается в поочередном отсоединении клемм во время работы двигателя. Хотя этот метод может многим показаться варварским, он помогает быстро определить неисправную катушку.

Отсоединив провод от катушки, разряд перестанет поступать в камеру сгорания топлива и работа двигателя в данном цилиндре будет нарушена. Сбой можно легко определить по звуку и ритму мотора. Если при выключении очередной катушки в работе двигателя не произошло изменений, это и есть неисправная деталь.

Третий — научный способ

Для проверки катушки зажигания вам потребуется мультиметр. Извлеките все катушки и проверьте сопротивление с помощью прибора. На величину сопротивления влияет коррозия на контактах, поэтому перед проверкой очистите элементы от грязи, остатков масла и других образований, мешающих точно определить характеристики элемента.

Чтобы измерить сопротивление на первичной обмотке, щупы прибора необходимо установить на обоих контактах. При этом мультиметр нужно выставить в положение 20 Ом.

Однако на всех четырех катушках (при условии, что ваш ДВС имеет 4 цилиндра) должно быть примерно одинаковое сопротивление.

Для измерения вторичной обмотки следует подключить первый щуп прибора к одному из контактов, а второй — к пружине, которая идет к катушке. Поскольку величина сопротивления на вторичной обмотке может составлять от 6 до 10 кОм, флажок мультиметра нужно установить на 20 кОм. Таким образом, можно без труда определить неисправную катушку и заменить ее.

Стоит отметить, что ресурс данного элемента составляет 60-70 тыс. км. По опыту многих автолюбителей оригинальные запчасти, установленные на авто производителем выдерживают более 100 тыс., поэтому приобретайте качественные детали у надежных поставщиков.
